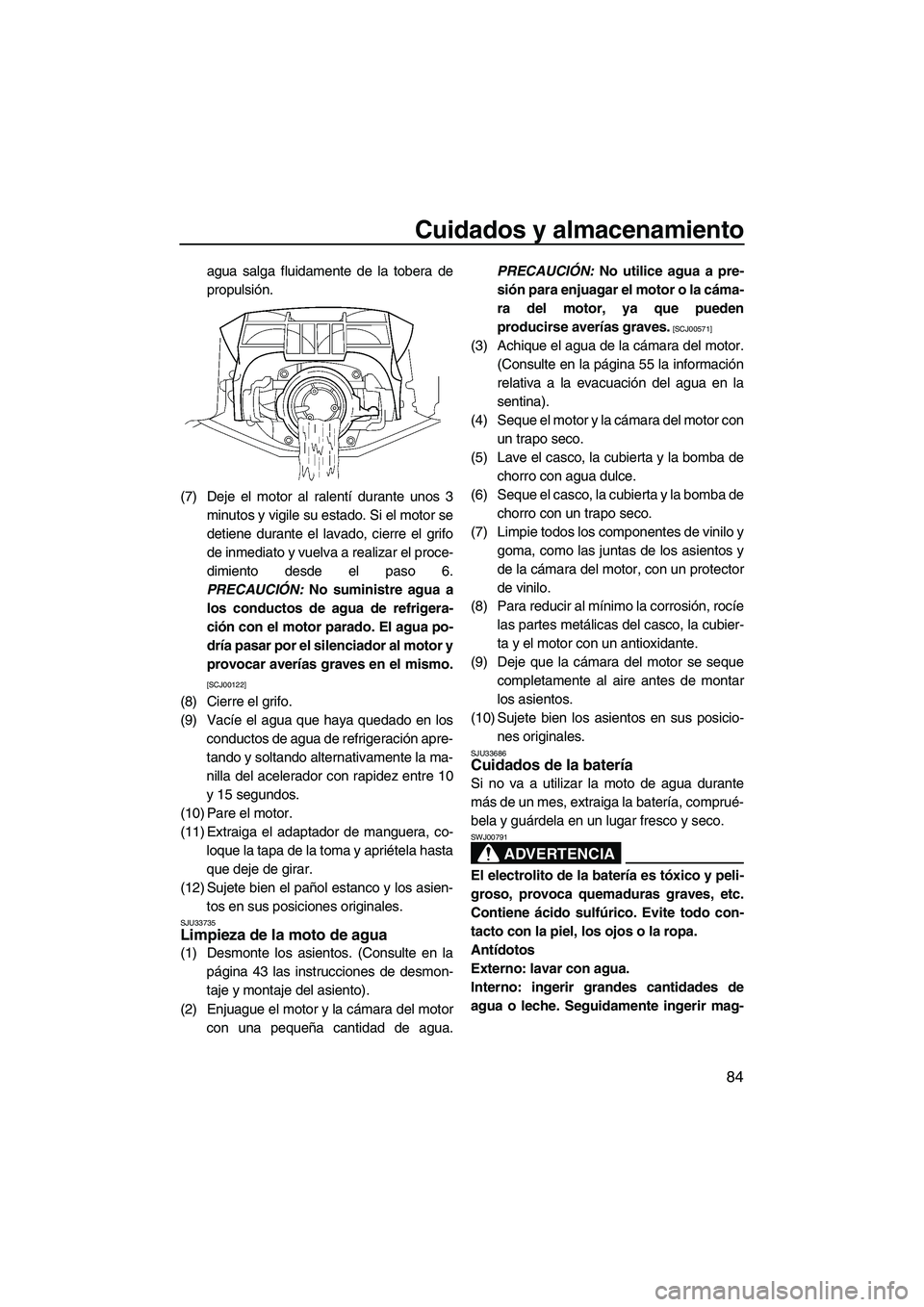

Cuidados y almacenamiento
84
agua salga fluidamente de la tobera de
propulsión.
(7) Deje el motor al ralentí durante unos 3 minutos y vigile su estado. Si el motor se
detiene durante el lavado, cierre el grifo
de inmediato y vuelva a realizar el proce-
dimiento desde el paso 6.
PRECAUCIÓN: No suministre agua a
los conductos de agua de refrigera-
ción con el motor parado. El agua po-
dría pasar por el silenciador al motor y
provocar averías graves en el mismo.
[SCJ00122]
(8) Cierre el grifo.
(9) Vacíe el agua que haya quedado en los conductos de agua de refrigeración apre-
tando y soltando alternativamente la ma-
nilla del acelerador con rapidez entre 10
y 15 segundos.
(10) Pare el motor.
(11) Extraiga el adaptador de manguera, co- loque la tapa de la toma y apriétela hasta
que deje de girar.
(12) Sujete bien el pañol estanco y los asien- tos en sus posiciones originales.
SJU33735Limpieza de la moto de agua
(1) Desmonte los asientos. (Consulte en lapágina 43 las instrucciones de desmon-
taje y montaje del asiento).
(2) Enjuague el motor y la cámara del motor con una pequeña cantidad de agua. PRECAUCIÓN:
No utilice agua a pre-
sión para enjuagar el motor o la cáma-
ra del motor, ya que pueden
producirse averías graves.
[SCJ00571]
(3) Achique el agua de la cámara del motor. (Consulte en la página 55 la información
relativa a la evacuación del agua en la
sentina).
(4) Seque el motor y la cámara del motor con un trapo seco.
(5) Lave el casco, la cubierta y la bomba de chorro con agua dulce.
(6) Seque el casco, la cubierta y la bomba de chorro con un trapo seco.
(7) Limpie todos los componentes de vinilo y goma, como las juntas de los asientos y
de la cámara del motor, con un protector
de vinilo.
(8) Para reducir al mínimo la corrosión, rocíe las partes metálicas del casco, la cubier-
ta y el motor con un antioxidante.
(9) Deje que la cámara del motor se seque completamente al aire antes de montar
los asientos.
(10) Sujete bien los asientos en sus posicio- nes originales.
SJU33686Cuidados de la batería
Si no va a utilizar la moto de agua durante
más de un mes, extraiga la batería, comprué-
bela y guárdela en un lugar fresco y seco.
ADVERTENCIA
SWJ00791
El electrolito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: lavar con agua.
Interno: ingerir grandes cantidades de
agua o leche. Seguidamente ingerir mag-
UF2C74S0.book Page 84 Tuesday, July 31, 2012 9:27 AM

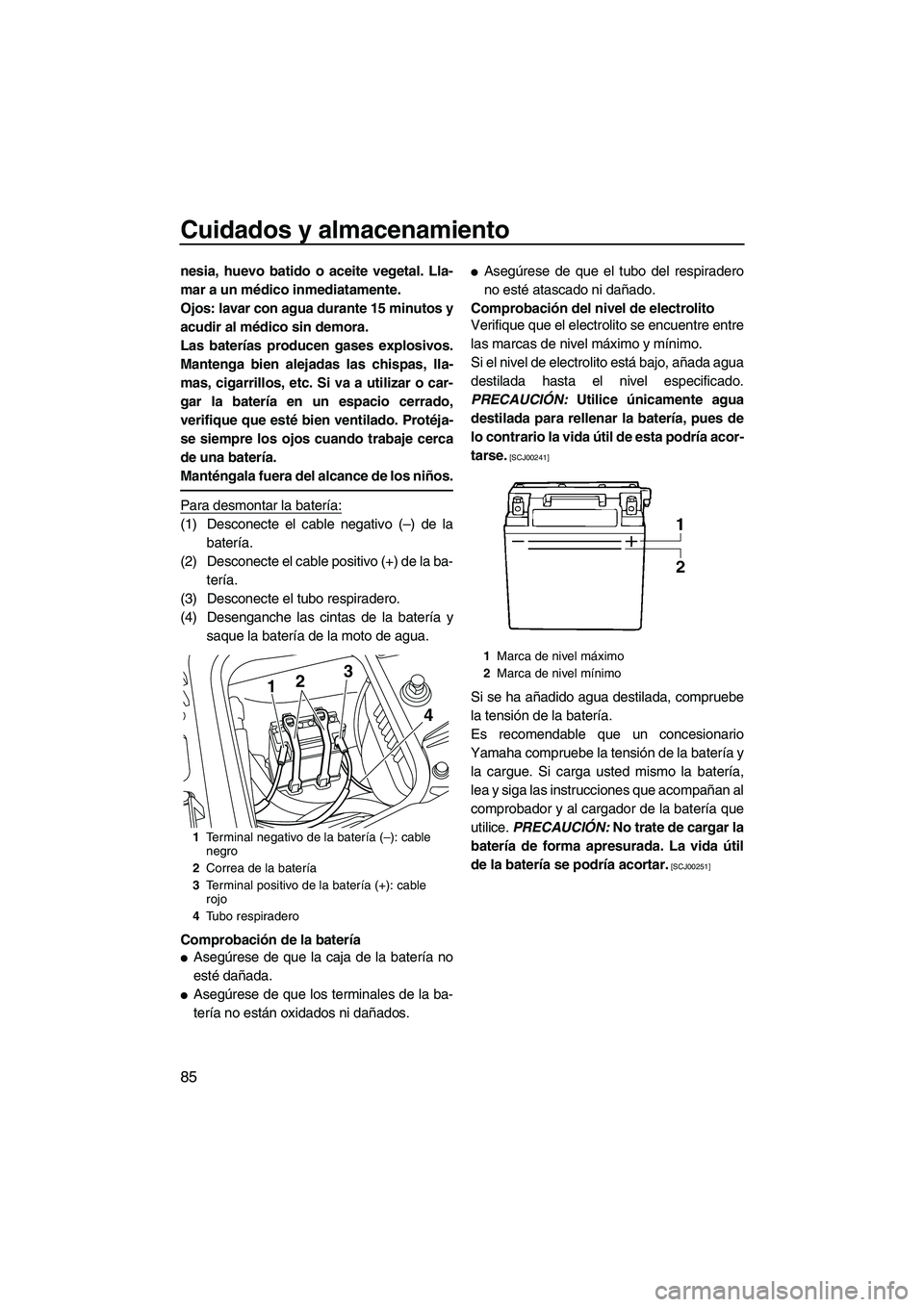

Cuidados y almacenamiento
85
nesia, huevo batido o aceite vegetal. Lla-
mar a un médico inmediatamente.
Ojos: lavar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, lla-
mas, cigarrillos, etc. Si va a utilizar o car-
gar la batería en un espacio cerrado,
verifique que esté bien ventilado. Protéja-
se siempre los ojos cuando trabaje cerca
de una batería.
Manténgala fuera del alcance de los niños.
Para desmontar la batería:
(1) Desconecte el cable negativo (–) de labatería.
(2) Desconecte el cable positivo (+) de la ba- tería.
(3) Desconecte el tubo respiradero.
(4) Desenganche las cintas de la batería y saque la batería de la moto de agua.
Comprobación de la batería
●Asegúrese de que la caja de la batería no
esté dañada.
●Asegúrese de que los terminales de la ba-
tería no están oxidados ni dañados.
●Asegúrese de que el tubo del respiradero
no esté atascado ni dañado.
Comprobación del nivel de electrolito
Verifique que el electrolito se encuentre entre
las marcas de nivel máximo y mínimo.
Si el nivel de electrolito está bajo, añada agua
destilada hasta el nivel especificado.
PRECAUCIÓN: Utilice únicamente agua
destilada para rellenar la batería, pues de
lo contrario la vida útil de esta podría acor-
tarse.
[SCJ00241]
Si se ha añadido agua destilada, compruebe
la tensión de la batería.
Es recomendable que un concesionario
Yamaha compruebe la tensión de la batería y la cargue. Si carga usted mismo la batería,
lea y siga las instrucciones que acompañan al
comprobador y al cargador de la batería que
utilice. PRECAUCIÓN: No trate de cargar la
batería de forma apresurada. La vida útil
de la batería se podría acortar.
[SCJ00251]
1 Terminal negativo de la batería (–): cable
negro
2 Correa de la batería
3 Terminal positivo de la batería (+): cable
rojo
4 Tubo respiradero
132
4
1Marca de nivel máximo
2 Marca de nivel mínimo
UF2C74S0.book Page 85 Tuesday, July 31, 2012 9:27 AM

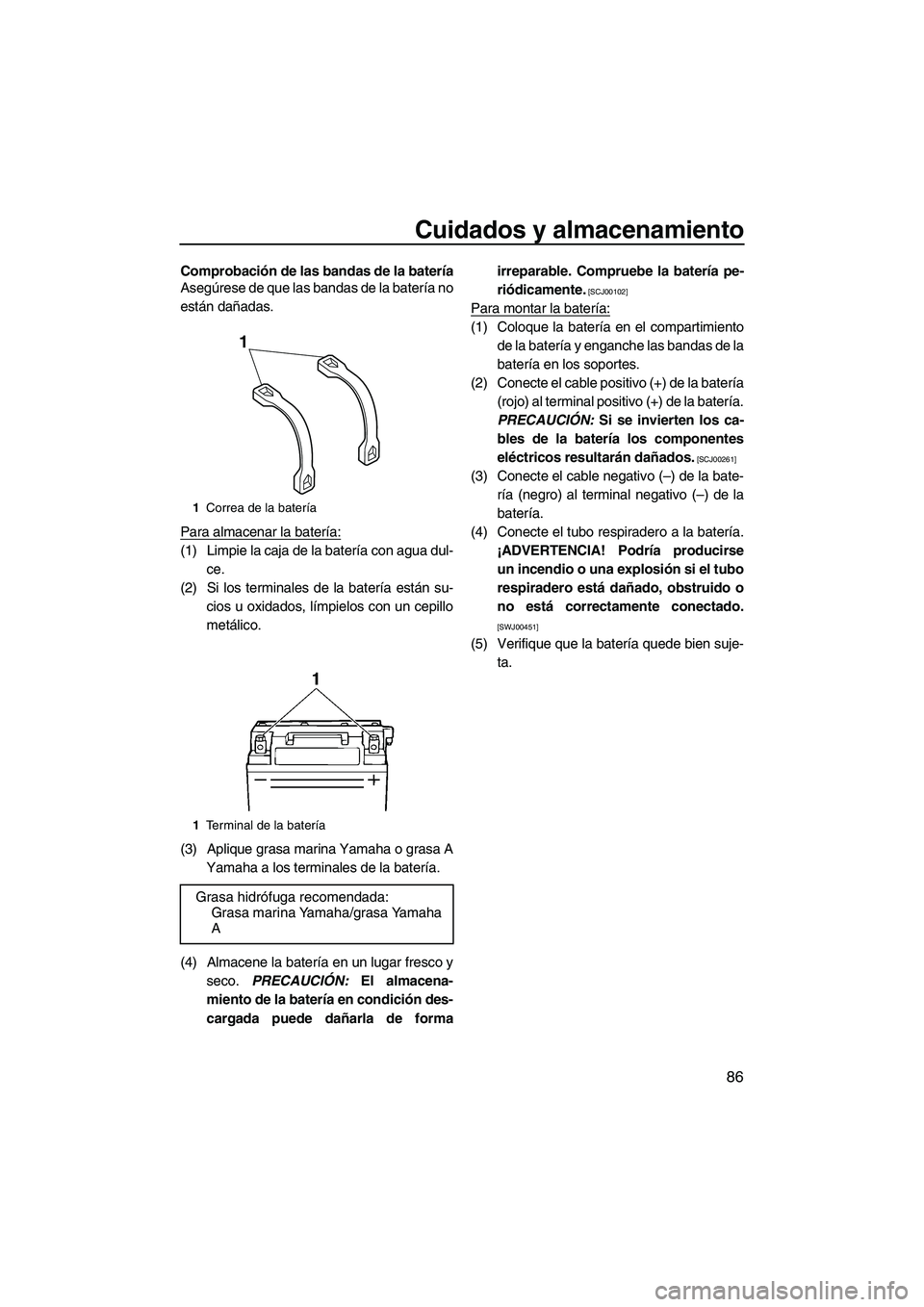

Cuidados y almacenamiento
86
Comprobación de las bandas de la batería
Asegúrese de que las bandas de la batería no
están dañadas.
Para almacenar la batería:
(1) Limpie la caja de la batería con agua dul-ce.
(2) Si los terminales de la batería están su- cios u oxidados, límpielos con un cepillo
metálico.
(3) Aplique grasa marina Yamaha o grasa A Yamaha a los terminales de la batería.
(4) Almacene la batería en un lugar fresco y seco. PRECAUCIÓN: El almacena-
miento de la batería en condición des-
cargada puede dañarla de forma irreparable. Compruebe la batería pe-
riódicamente.
[SCJ00102]
Para montar la batería:
(1) Coloque la batería en el compartimiento
de la batería y enganche las bandas de la
batería en los soportes.
(2) Conecte el cable positivo (+) de la batería (rojo) al terminal positivo (+) de la batería.
PRECAUCIÓN: Si se invierten los ca-
bles de la batería los componentes
eléctricos resultarán dañados.
[SCJ00261]
(3) Conecte el cable negativo (–) de la bate- ría (negro) al terminal negativo (–) de la
batería.
(4) Conecte el tubo respiradero a la batería. ¡ADVERTENCIA! Podría producirseun incendio o una explosión si el tubo
respiradero está dañado, obstruido o
no está correctamente conectado.
[SWJ00451]
(5) Verifique que la batería quede bien suje- ta.
1Correa de la batería
1 Terminal de la batería
Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
1
UF2C74S0.book Page 86 Tuesday, July 31, 2012 9:27 AM

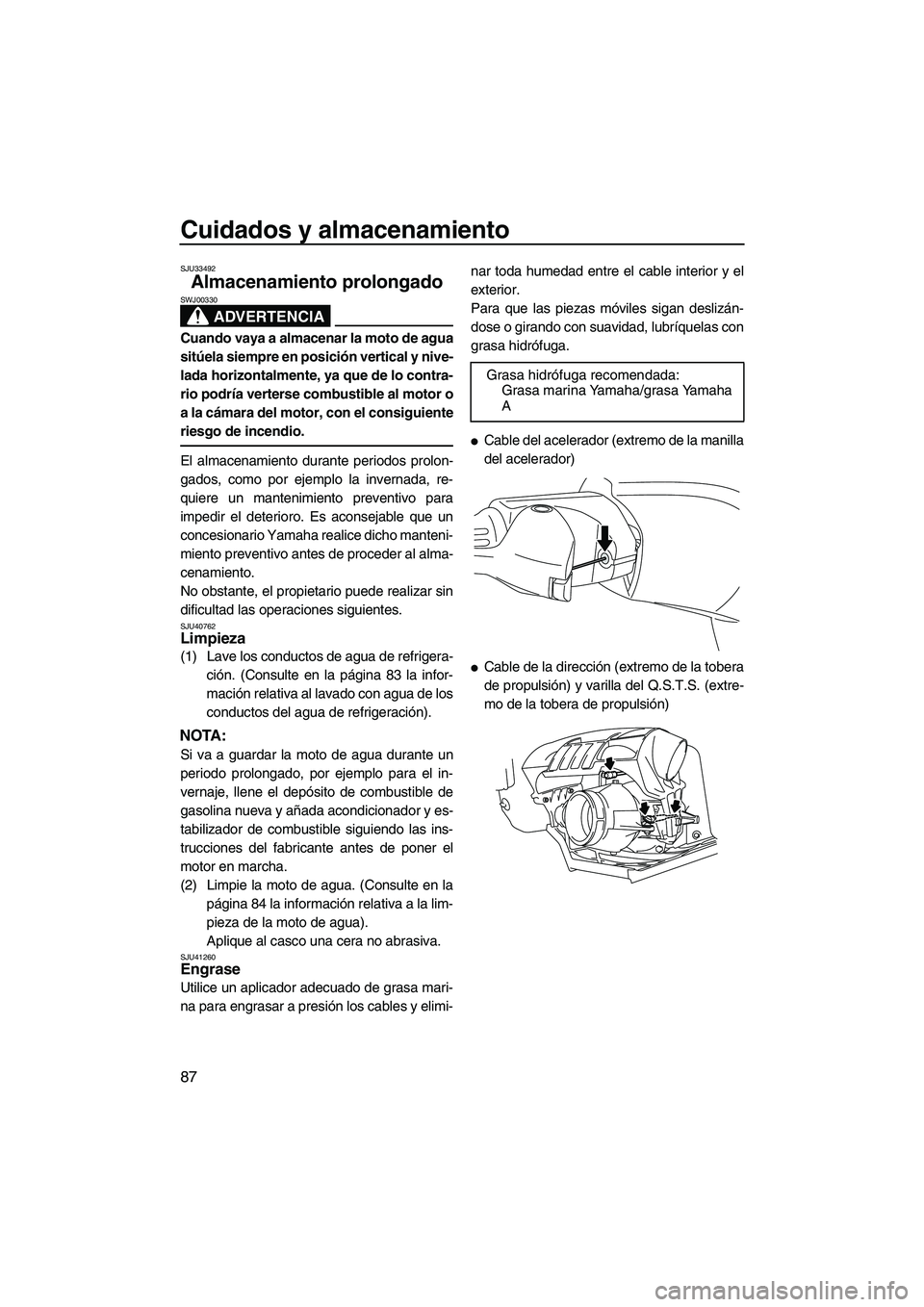

Cuidados y almacenamiento
87
SJU33492
Almacenamiento prolongado
ADVERTENCIA
SWJ00330
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
El almacenamiento durante periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho manteni-
miento preventivo antes de proceder al alma-
cenamiento.
No obstante, el propietario puede realizar sin
dificultad las operaciones siguientes.
SJU40762Limpieza
(1) Lave los conductos de agua de refrigera-ción. (Consulte en la página 83 la infor-
mación relativa al lavado con agua de los
conductos del agua de refrigeración).
NOTA:
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-
tabilizador de combustible siguiendo las ins-
trucciones del fabricante antes de poner el
motor en marcha.
(2) Limpie la moto de agua. (Consulte en lapágina 84 la información relativa a la lim-
pieza de la moto de agua).
Aplique al casco una cera no abrasiva.
SJU41260Engrase
Utilice un aplicador adecuado de grasa mari-
na para engrasar a presión los cables y elimi- nar toda humedad entre el cable interior y el
exterior.
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, lubríquelas con
grasa hidrófuga.
●Cable del acelerador (extremo de la manilla
del acelerador)
●Cable de la dirección (extremo de la tobera
de propulsión) y varilla del Q.S.T.S. (extre-
mo de la tobera de propulsión)
Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
UF2C74S0.book Page 87 Tuesday, July 31, 2012 9:27 AM

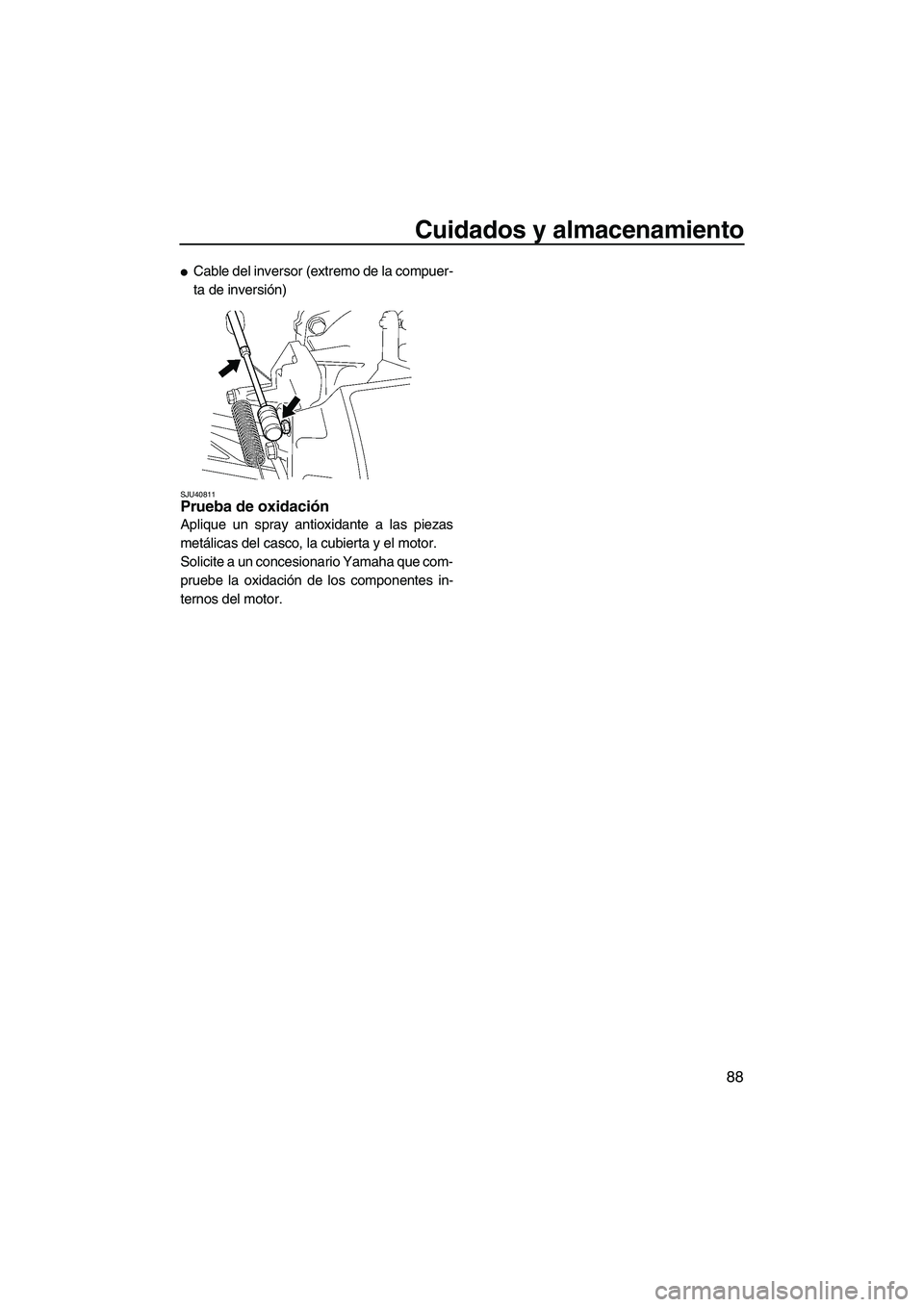

Cuidados y almacenamiento
88
●Cable del inversor (extremo de la compuer-
ta de inversión)
SJU40811Prueba de oxidación
Aplique un spray antioxidante a las piezas
metálicas del casco, la cubierta y el motor.
Solicite a un concesionario Yamaha que com-
pruebe la oxidación de los componentes in-
ternos del motor.
UF2C74S0.book Page 88 Tuesday, July 31, 2012 9:27 AM

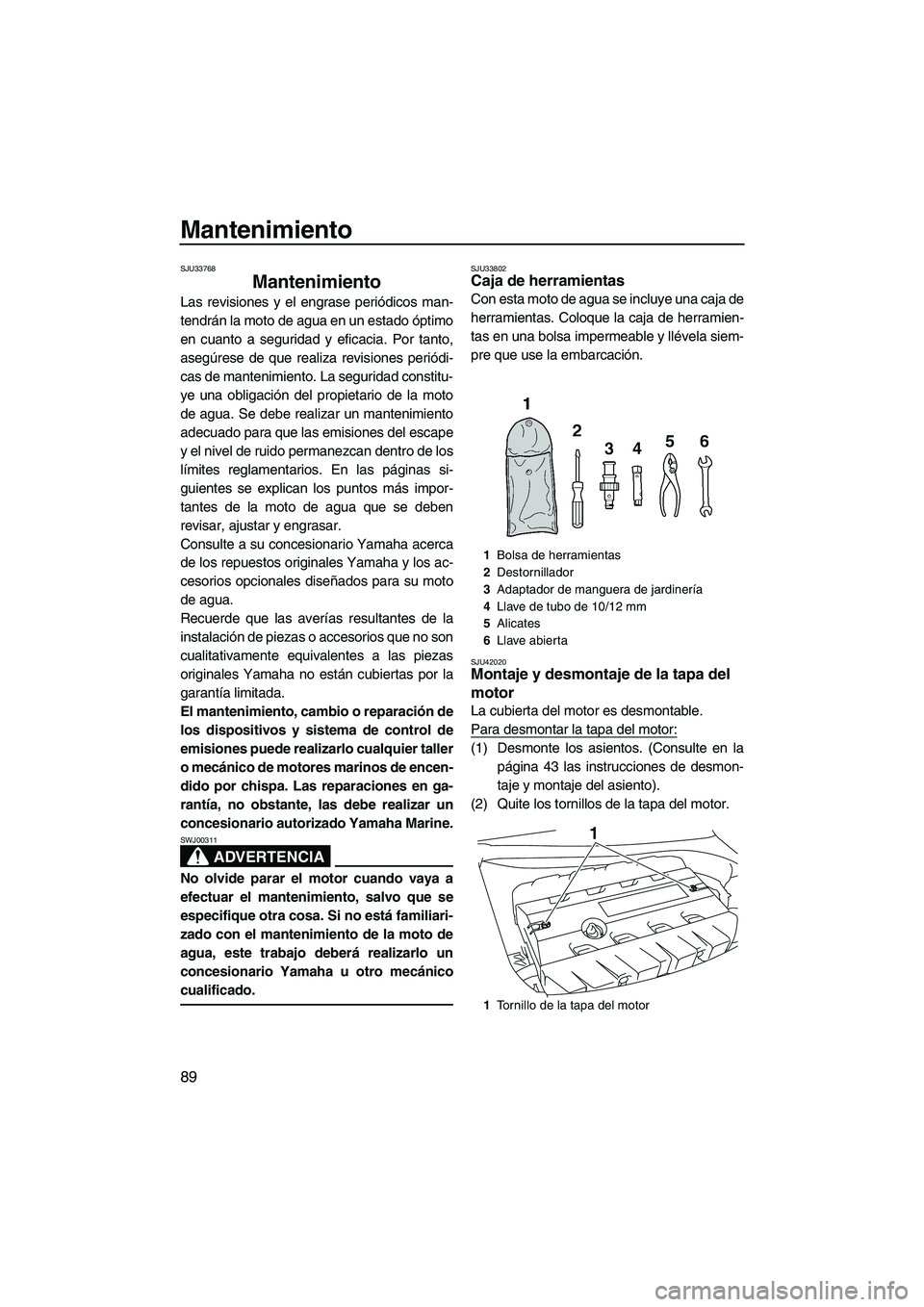

Mantenimiento
89
SJU33768
Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad constitu-
ye una obligación del propietario de la moto
de agua. Se debe realizar un mantenimiento
adecuado para que las emisiones del escape
y el nivel de ruido permanezcan dentro de los
límites reglamentarios. En las páginas si-
guientes se explican los puntos más impor-
tantes de la moto de agua que se deben
revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no son
cualitativamente equivalentes a las piezas
originales Yamaha no están cubiertas por la
garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de encen-
dido por chispa. Las reparaciones en ga-
rantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
ADVERTENCIA
SWJ00311
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.
SJU33802Caja de herramientas
Con esta moto de agua se incluye una caja de
herramientas. Coloque la caja de herramien-
tas en una bolsa impermeable y llévela siem-
pre que use la embarcación.
SJU42020Montaje y desmontaje de la tapa del
motor
La cubierta del motor es desmontable.
Para desmontar la tapa del motor:
(1) Desmonte los asientos. (Consulte en lapágina 43 las instrucciones de desmon-
taje y montaje del asiento).
(2) Quite los tornillos de la tapa del motor.
1 Bolsa de herramientas
2 Destornillador
3 Adaptador de manguera de jardinería
4 Llave de tubo de 10/12 mm
5 Alicates
6 Llave abierta
1 Tornillo de la tapa del motor
1
UF2C74S0.book Page 89 Tuesday, July 31, 2012 9:27 AM

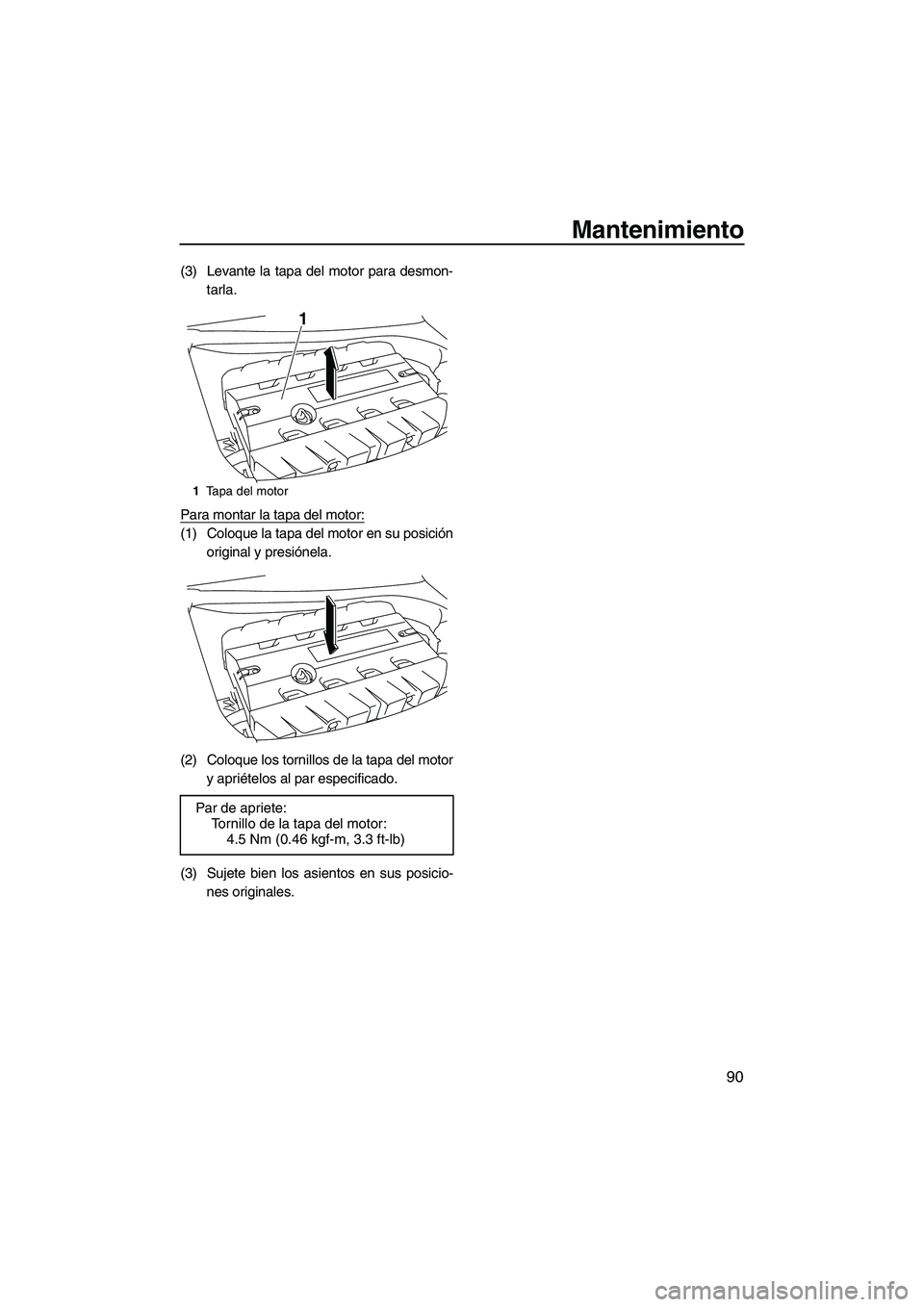

Mantenimiento
90
(3) Levante la tapa del motor para desmon-tarla.
Para montar la tapa del motor:
(1) Coloque la tapa del motor en su posición original y presiónela.
(2) Coloque los tornillos de la tapa del motor y apriételos al par especificado.
(3) Sujete bien los asientos en sus posicio- nes originales.
1Tapa del motor
Par de apriete:
Tornillo de la tapa del motor:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF2C74S0.book Page 90 Tuesday, July 31, 2012 9:27 AM

Mantenimiento
91

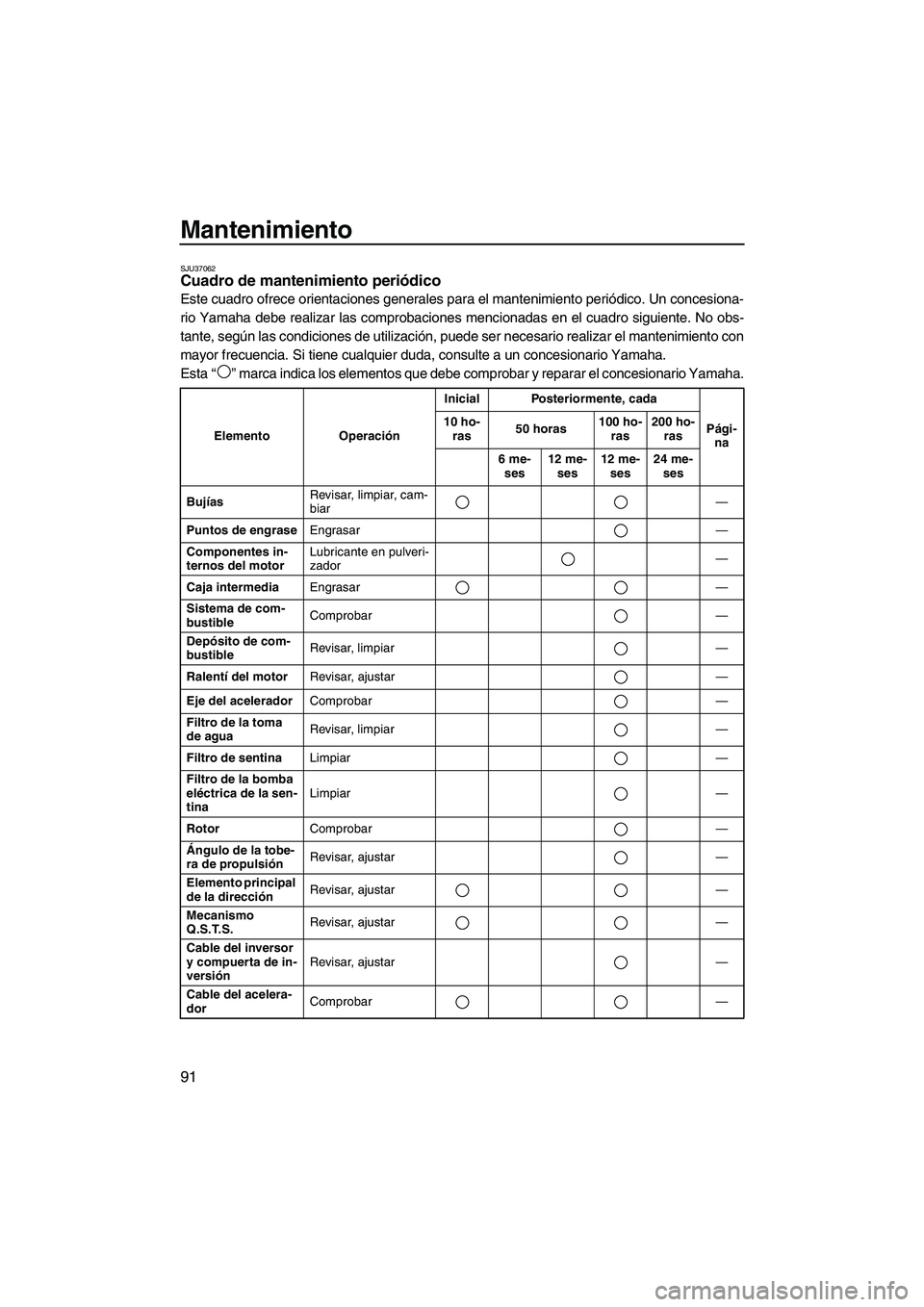

SJU37062Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta “ ” marca indica los elementos que debe comprobar y reparar el concesionario Yamaha.
Elemento OperaciónInicial Posteriormente, cada
Pági-na
10 ho-
ras 50 horas
100 ho-
ras 200 ho-
ras
6 me- ses 12 me-
ses 12 me-
ses 24 me-
ses
Bujías Revisar, limpiar, cam-
biar
—
Puntos de engrase Engrasar —
Componentes in-
ternos del motor Lubricante en pulveri-
zador
—
Caja intermedia Engrasar —
Sistema de com-
bustible Comprobar
—
Depósito de com-
bustible Revisar, limpiar
—
Ralentí del motor Revisar, ajustar —
Eje del acelerador Comprobar —
Filtro de la toma
de agua Revisar, limpiar
—
Filtro de sentina Limpiar —
Filtro de la bomba
eléctrica de la sen-
tina Limpiar
—
Rotor Comprobar —
Ángulo de la tobe-
ra de propulsión Revisar, ajustar
—
Elemento principal
de la dirección Revisar, ajustar
—
Mecanismo
Q.S.T.S. Revisar, ajustar
—
Cable del inversor
y compuerta de in-
versión Revisar, ajustar
—
Cable del acelera-
dor Comprobar
—
UF2C74S0.book Page 91 Tuesday, July 31, 2012 9:27 AM

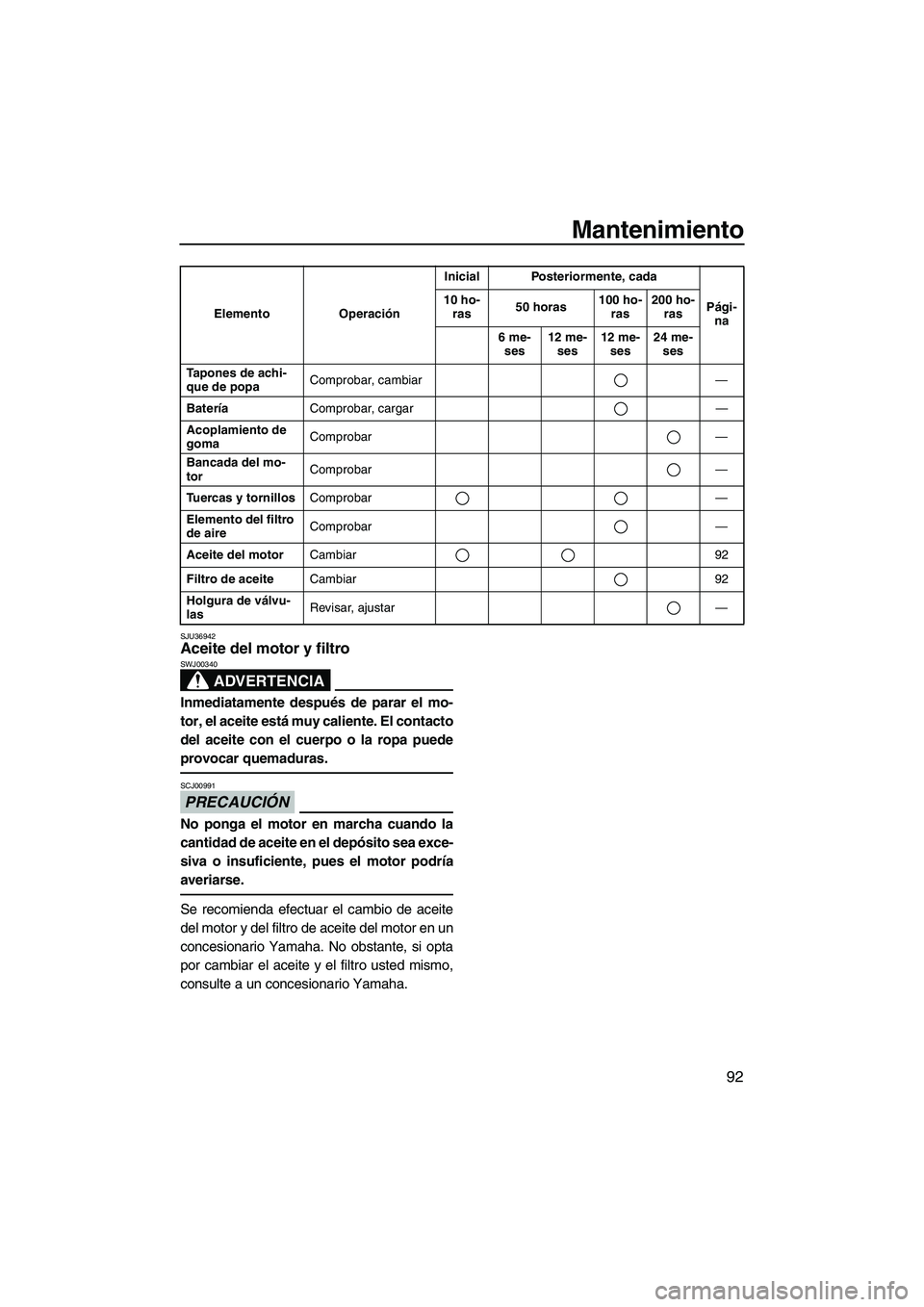

Mantenimiento
92
SJU36942Aceite del motor y filtro
ADVERTENCIA
SWJ00340
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contacto
del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ00991
No ponga el motor en marcha cuando la
cantidad de aceite en el depósito sea exce-
siva o insuficiente, pues el motor podría
averiarse.
Se recomienda efectuar el cambio de aceite
del motor y del filtro de aceite del motor en un
concesionario Yamaha. No obstante, si opta
por cambiar el aceite y el filtro usted mismo,
consulte a un concesionario Yamaha.
Tapones de achi-
que de popaComprobar, cambiar —
Batería Comprobar, cargar —
Acoplamiento de
goma Comprobar —
Bancada del mo-
tor Comprobar —
Tuercas y tornillos Comprobar —
Elemento del filtro
de aire Comprobar —
Aceite del motor Cambiar 92
Filtro de aceite Cambiar 92
Holgura de válvu-
las Revisar, ajustar —
Elemento
OperaciónInicial Posteriormente, cada
Pági-na
10 ho-
ras 50 horas 100 ho-
ras 200 ho-
ras
6 me- ses 12 me-
ses 12 me-
ses 24 me-
ses
UF2C74S0.book Page 92 Tuesday, July 31, 2012 9:27 AM

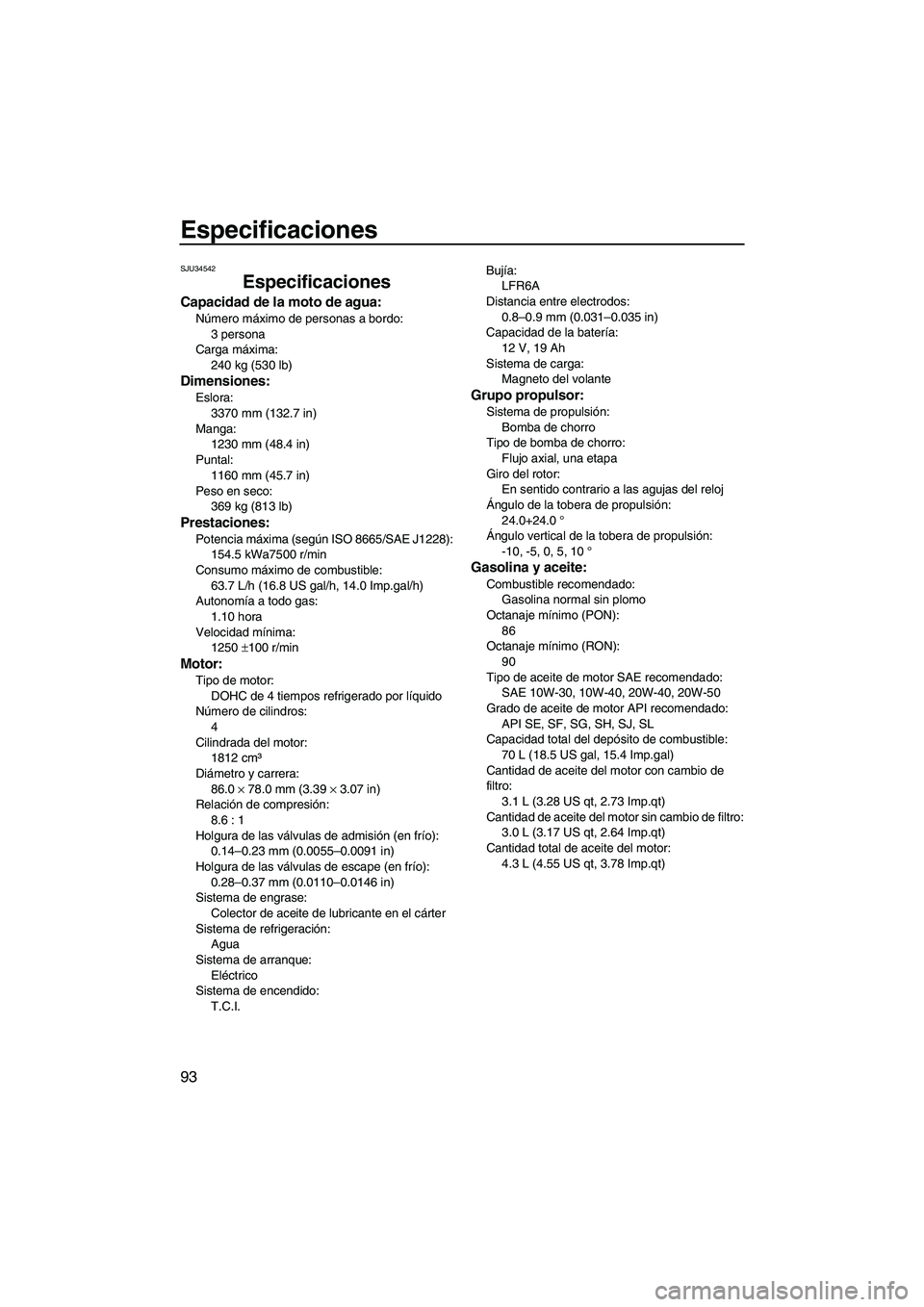

Especificaciones
93
SJU34542
Especificaciones
Capacidad de la moto de agua:
Número máximo de personas a bordo:3 persona
Carga máxima: 240 kg (530 lb)
Dimensiones:
Eslora:
3370 mm (132.7 in)
Manga: 1230 mm (48.4 in)
Puntal: 1160 mm (45.7 in)
Peso en seco: 369 kg (813 lb)
Prestaciones:
Potencia máxima (según ISO 8665/SAE J1228):154.5 kWa7500 r/min
Consumo máximo de combustible: 63.7 L/h (16.8 US gal/h, 14.0 Imp.gal/h)
Autonomía a todo gas:
1.10 hora
Velocidad mínima: 1250 ±100 r/min
Motor:
Tipo de motor:
DOHC de 4 tiempos refrigerado por líquido
Número de cilindros: 4
Cilindrada del motor: 1812 cm³
Diámetro y carrera:
86.0 × 78.0 mm (3.39 × 3.07 in)
Relación de compresión: 8.6 : 1
Holgura de las válvulas de admisión (en frío): 0.14–0.23 mm (0.0055–0.0091 in)
Holgura de las válvulas de escape (en frío):
0.28–0.37 mm (0.0110–0.0146 in)
Sistema de engrase: Colector de aceite de lubricante en el cárter
Sistema de refrigeración: Agua
Sistema de arranque:
Eléctrico
Sistema de encendido: T.C.I. Bujía:
LFR6A
Distancia entre electrodos: 0.8–0.9 mm (0.031–0.035 in)
Capacidad de la batería:
12 V, 19 Ah
Sistema de carga: Magneto del volante
Grupo propulsor:
Sistema de propulsión:
Bomba de chorro
Tipo de bomba de chorro: Flujo axial, una etapa
Giro del rotor: En sentido contrario a las agujas del reloj
Ángulo de la tobera de propulsión: 24.0+24.0 °
Ángulo vertical de la tobera de propulsión:
-10, -5, 0, 5, 10 °
Gasolina y aceite:
Combustible recomendado:Gasolina normal sin plomo
Octanaje mínimo (PON):
86
Octanaje mínimo (RON): 90
Tipo de aceite de motor SAE recomendado: SAE 10W-30, 10W-40, 20W-40, 20W-50
Grado de aceite de motor API recomendado:
API SE, SF, SG, SH, SJ, SL
Capacidad total del depósito de combustible: 70 L (18.5 US gal, 15.4 Imp.gal)
Cantidad de aceite del motor con cambio de
filtro: 3.1 L (3.28 US qt, 2.73 Imp.qt)
Cantidad de aceite del motor sin cambio de filtro: 3.0 L (3.17 US qt, 2.64 Imp.qt)
Cantidad total de aceite del motor:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2C74S0.book Page 93 Tuesday, July 31, 2012 9:27 AM
