maintenance YAMAHA FZS SVHO 2009 Notices Demploi (in French)

Informations importantes concernant le manuel
FJU30191
Au propriétaire/pilote
Merci d’avoir choisi un scooter nautique
Yamaha.
Le présentent manuel de l’utilisateur contient
des informations dont vous aurez besoin pour
assurer un fonctionnement, une maintenance
et un entretien corrects de votre scooter nau-
tique. Pour toute question concernant le fonc-
tionnement ou la maintenance de votre scoo-
ter nautique, veuillez vous adresser à un
concessionnaire Yamaha.
Ce manuel ne constitue pas un cours de navi-
gation ou de sécurité nautique. S’il s’agit de
votre premier scooter nautique, ou si vous
changez pour un type de scooter nautique
que vous ne connaissez pas bien, pour votre
propre confort et votre propre sécurité, suivez
une formation ou un entraînement adéquat
avant d’utiliser le scooter nautique seul. Tout
concessionnaire Yamaha ou toute organisa-
tion nautique se fera par ailleurs un plaisir de
vous recommander des écoles de navigation
locales ou des instructeurs compétents.
En raison de la politique d’amélioration conti-
nue des produits de Yamaha, ce produit peut
ne pas correspondre exactement à celui dé-
crit dans le présent manuel. Les spécifica-
tions sont sujettes à modification sans avertis-
sement.
Le présent manuel doit être considéré comme
partie intégrante du scooter nautique et doit
l’accompagner même en cas de revente.
Dans ce manuel, les informations particulière-
ment importantes sont signalées de la ma-
nière suivante :
Le symbole Alerte de Sécurité signifie
ATTENTION ! SOYEZ ATTENTIF ! VOTRE
SECURITE EST MENACEE !
AVERTISSEMENT
FWJ00071
Un AVERTISSEMENT indique une situa-
tion susceptible de présenter un danger
qui, si elle ne peut être évitée, pourrait en-
traîner de graves blessures, voire la mort.
ATTENTION
FCJ00091
La mention ATTENTION signale les pré-
cautions spéciales à prendre pour éviter
d’endommager le scooter nautique ou
d’autres biens.
REMARQUE:
L’indication REMARQUE signale toute infor-
mation importante destinée à faciliter ou à ex-
pliciter les procédures.
FJU30231
WaveRunner FZS
MANUEL DE L’UTILISATEUR
©2008 Yamaha Motor Co., Ltd.
1ère édition, octobre 2008
Tous droits réservés.
Toute réimpression ou utilisation non
autorisée
sans la permission écrite de
Yamaha Motor Co., Ltd
est expressément interdite.
Imprimé aux États-Unis
UF2C70F0.book Page 3 Tuesday, November 4, 2008 3:56 PM

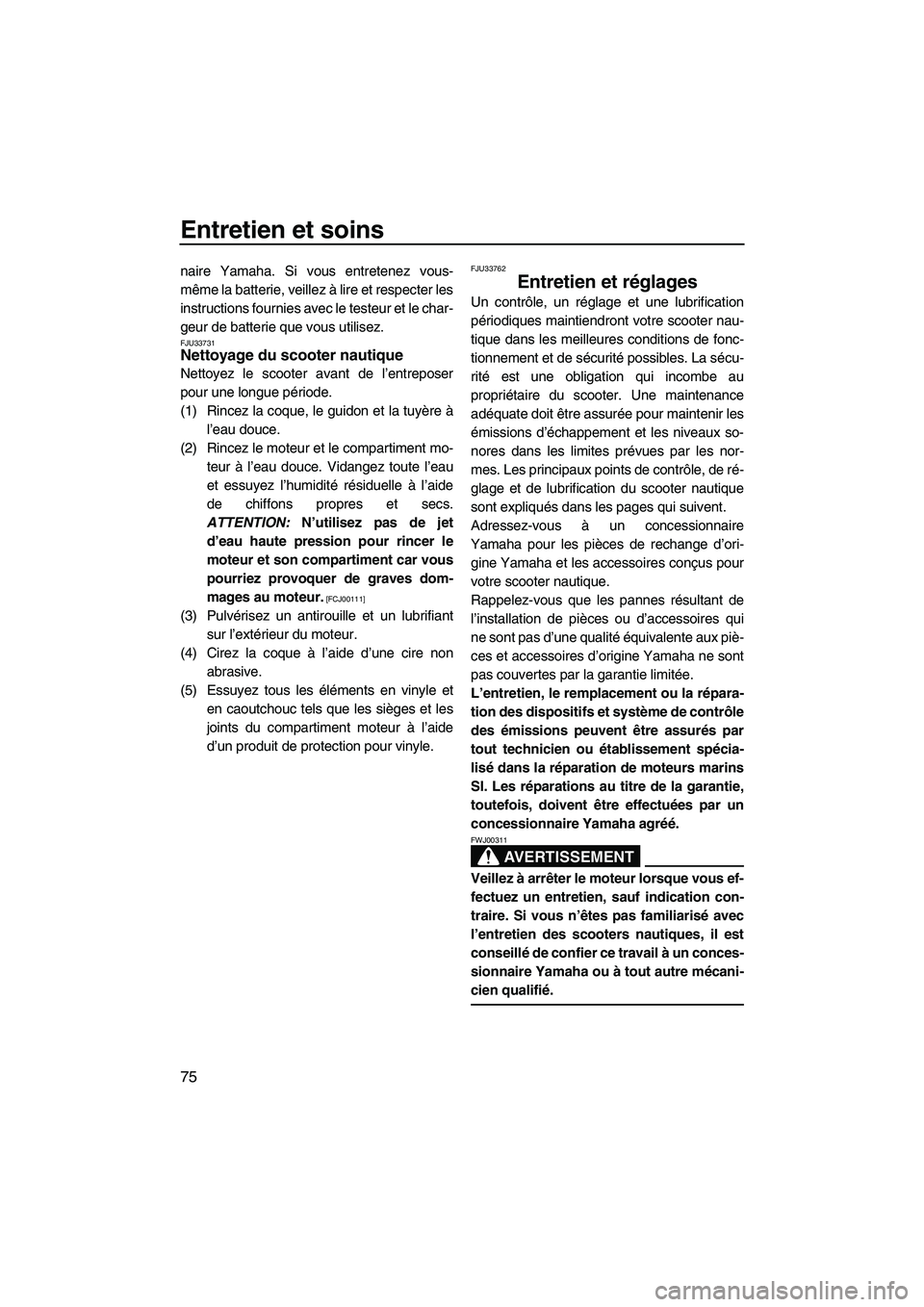

Entretien et soins
75
naire Yamaha. Si vous entretenez vous-
même la batterie, veillez à lire et respecter les
instructions fournies avec le testeur et le char-
geur de batterie que vous utilisez.
FJU33731Nettoyage du scooter nautique
Nettoyez le scooter avant de l’entreposer
pour une longue période.
(1) Rincez la coque, le guidon et la tuyère à
l’eau douce.
(2) Rincez le moteur et le compartiment mo-
teur à l’eau douce. Vidangez toute l’eau
et essuyez l’humidité résiduelle à l’aide
de chiffons propres et secs.
ATTENTION: N’utilisez pas de jet
d’eau haute pression pour rincer le
moteur et son compartiment car vous
pourriez provoquer de graves dom-
mages au moteur.
[FCJ00111]
(3) Pulvérisez un antirouille et un lubrifiant
sur l’extérieur du moteur.
(4) Cirez la coque à l’aide d’une cire non
abrasive.
(5) Essuyez tous les éléments en vinyle et
en caoutchouc tels que les sièges et les
joints du compartiment moteur à l’aide
d’un produit de protection pour vinyle.
FJU33762
Entretien et réglages
Un contrôle, un réglage et une lubrification
périodiques maintiendront votre scooter nau-
tique dans les meilleures conditions de fonc-
tionnement et de sécurité possibles. La sécu-
rité est une obligation qui incombe au
propriétaire du scooter. Une maintenance
adéquate doit être assurée pour maintenir les
émissions d’échappement et les niveaux so-
nores dans les limites prévues par les nor-
mes. Les principaux points de contrôle, de ré-
glage et de lubrification du scooter nautique
sont expliqués dans les pages qui suivent.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori-
gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux piè-
ces et accessoires d’origine Yamaha ne sont
pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha agréé.
AVERTISSEMENT
FWJ00311
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication con-
traire. Si vous n’êtes pas familiarisé avec
l’entretien des scooters nautiques, il est
conseillé de confier ce travail à un conces-
sionnaire Yamaha ou à tout autre mécani-
cien qualifié.
UF2C70F0.book Page 75 Tuesday, November 4, 2008 3:56 PM

Entretien et soins
76

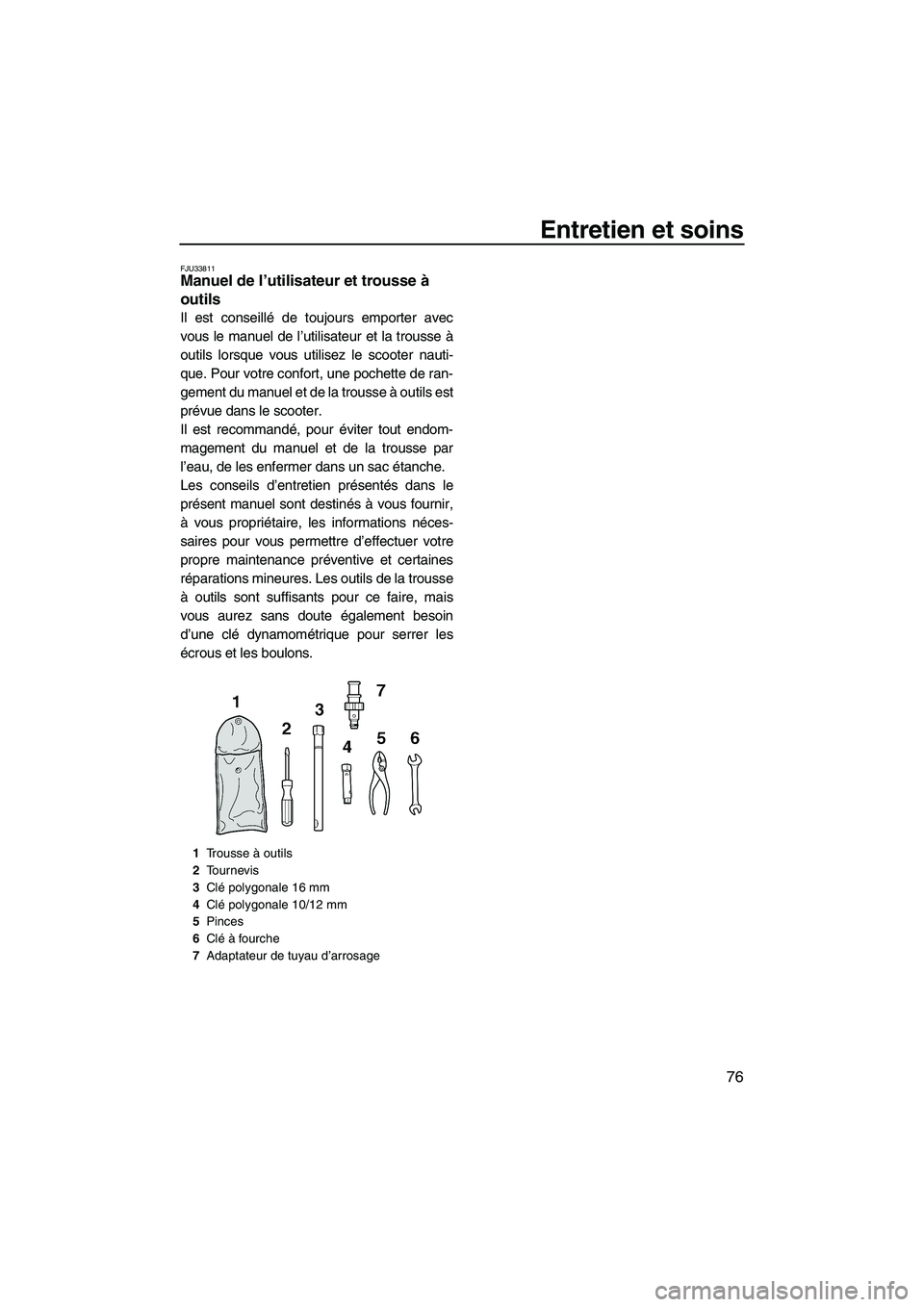

FJU33811Manuel de l’utilisateur et trousse à
outils
Il est conseillé de toujours emporter avec
vous le manuel de l’utilisateur et la trousse à
outils lorsque vous utilisez le scooter nauti-
que. Pour votre confort, une pochette de ran-
gement du manuel et de la trousse à outils est
prévue dans le scooter.
Il est recommandé, pour éviter tout endom-
magement du manuel et de la trousse par
l’eau, de les enfermer dans un sac étanche.
Les conseils d’entretien présentés dans le
présent manuel sont destinés à vous fournir,
à vous propriétaire, les informations néces-
saires pour vous permettre d’effectuer votre
propre maintenance préventive et certaines
réparations mineures. Les outils de la trousse
à outils sont suffisants pour ce faire, mais
vous aurez sans doute également besoin
d’une clé dynamométrique pour serrer les
écrous et les boulons.
1Trousse à outils
2Tournevis
3Clé polygonale 16 mm
4Clé polygonale 10/12 mm
5Pinces
6Clé à fourche
7Adaptateur de tuyau d’arrosage
UF2C70F0.book Page 76 Tuesday, November 4, 2008 3:56 PM

Entretien et soins
77

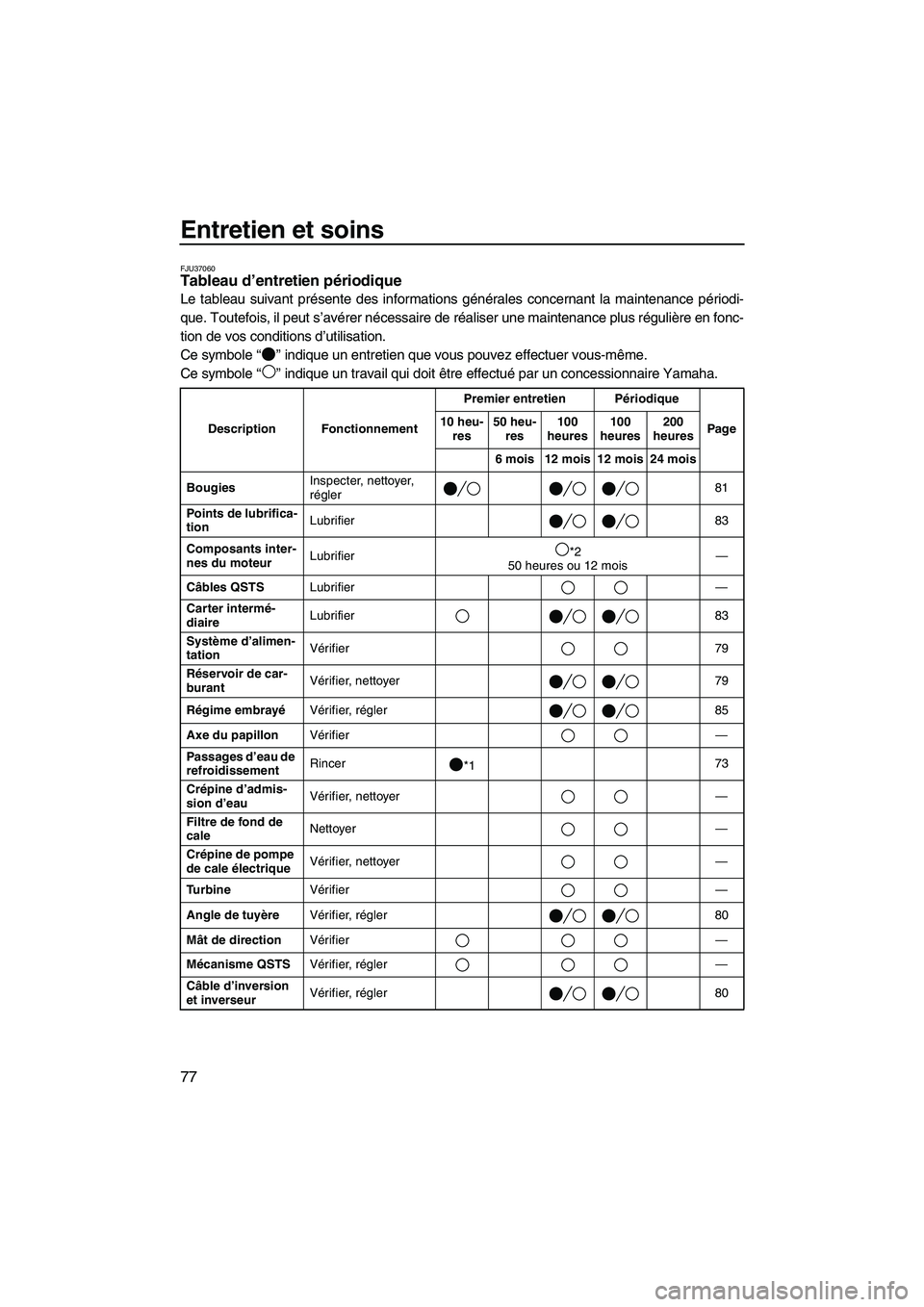

FJU37060Tableau d’entretien périodique
Le tableau suivant présente des informations générales concernant la maintenance périodi-
que. Toutefois, il peut s’avérer nécessaire de réaliser une maintenance plus régulière en fonc-
tion de vos conditions d’utilisation.
Ce symbole“” indique un entretien que vous pouvez effectuer vous-même.
Ce symbole“” indique un travail qui doit être effectué par un concessionnaire Yamaha.
Description FonctionnementPremier entretien Périodique
Page 10 heu-
res50 heu-
res100
heures100
heures200
heures
6 mois 12 mois 12 mois 24 mois
BougiesInspecter, nettoyer,
régler81
Points de lubrifica-
tionLubrifier 83
Composants inter-
nes du moteurLubrifier*2
50 heures ou 12 mois—
Câbles QSTSLubrifier—
Carter intermé-
diaireLubrifier 83
Système d’alimen-
tationVérifier 79
Réservoir de car-
burantVérifier, nettoyer 79
Régime embrayéVérifier, régler 85
Axe du papillonVérifier—
Passages d’eau de
refroidissementRincer
*173
Crépine d’admis-
sion d’eauVérifier, nettoyer—
Filtre de fond de
caleNettoyer—
Crépine de pompe
de cale électriqueVérifier, nettoyer—
Tu r b i n eVérifier—
Angle de tuyèreVérifier, régler 80
Mât de directionVérifier—
Mécanisme QSTSVérifier, régler—
Câble d’inversion
et inverseurVérifier, régler 80
UF2C70F0.book Page 77 Tuesday, November 4, 2008 3:56 PM

Entretien et soins
80

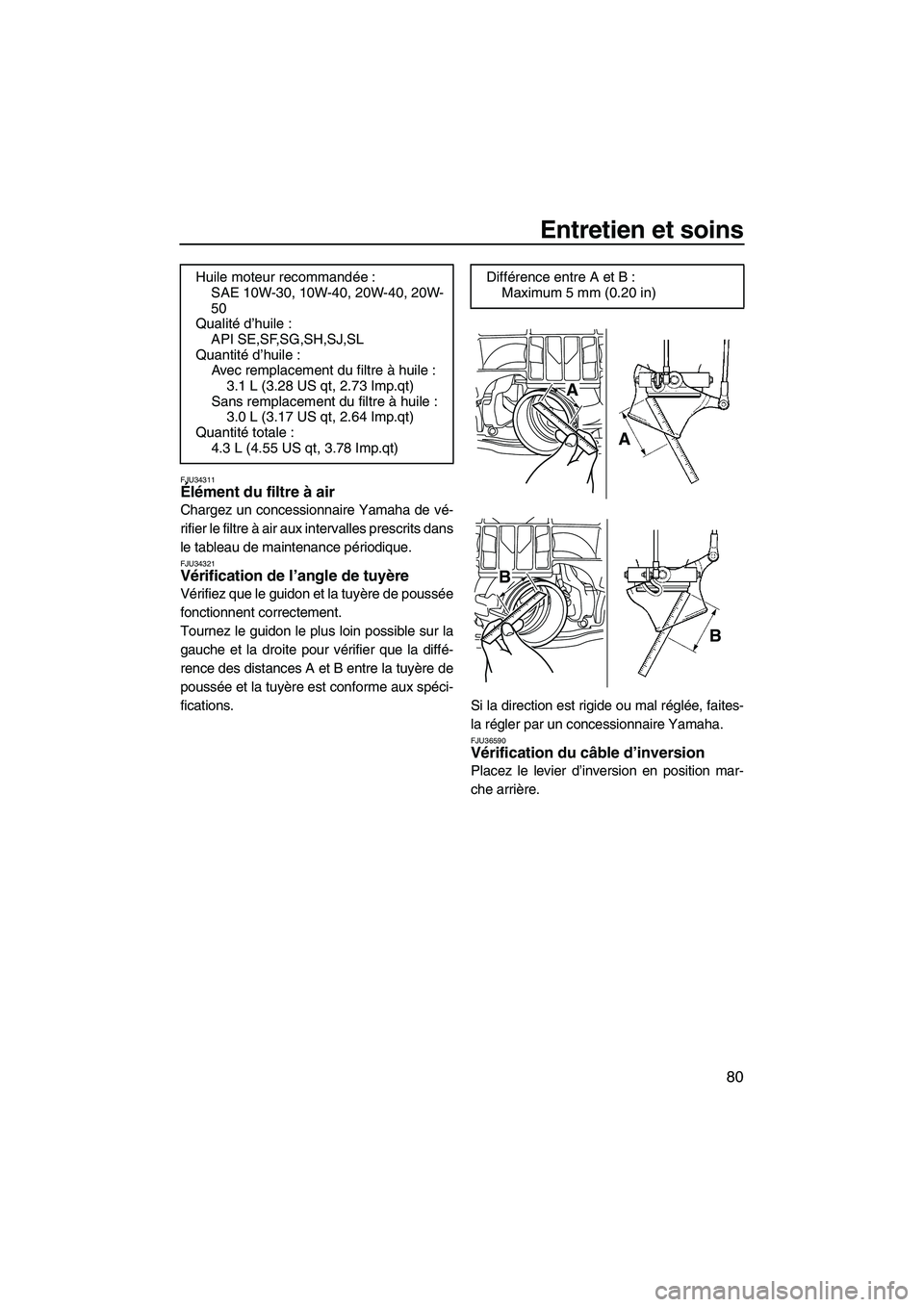

FJU34311Élément du filtre à air
Chargez un concessionnaire Yamaha de vé-
rifier le filtre à air aux intervalles prescrits dans
le tableau de maintenance périodique.
FJU34321Vérification de l’angle de tuyère
Vérifiez que le guidon et la tuyère de poussée
fonctionnent correctement.
Tournez le guidon le plus loin possible sur la
gauche et la droite pour vérifier que la diffé-
rence des distances A et B entre la tuyère de
poussée et la tuyère est conforme aux spéci-
fications. Si la direction est rigide ou mal réglée, faites-
la régler par un concessionnaire Yamaha.
FJU36590Vérification du câble d’inversion
Placez le levier d’inversion en position mar-
che arrière. Huile moteur recommandée:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Qualité d’huile :
API SE,SF,SG,SH,SJ,SL
Quantité d’huile :
Avec remplacement du filtre à huile :
3.1 L (3.28 US qt, 2.73 Imp.qt)
Sans remplacement du filtre à huile :
3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantité totale :
4.3 L (4.55 US qt, 3.78 Imp.qt)
Différence entre A et B :
Maximum 5 mm (0.20 in)
A
A
B
B
UF2C70F0.book Page 80 Tuesday, November 4, 2008 3:56 PM
