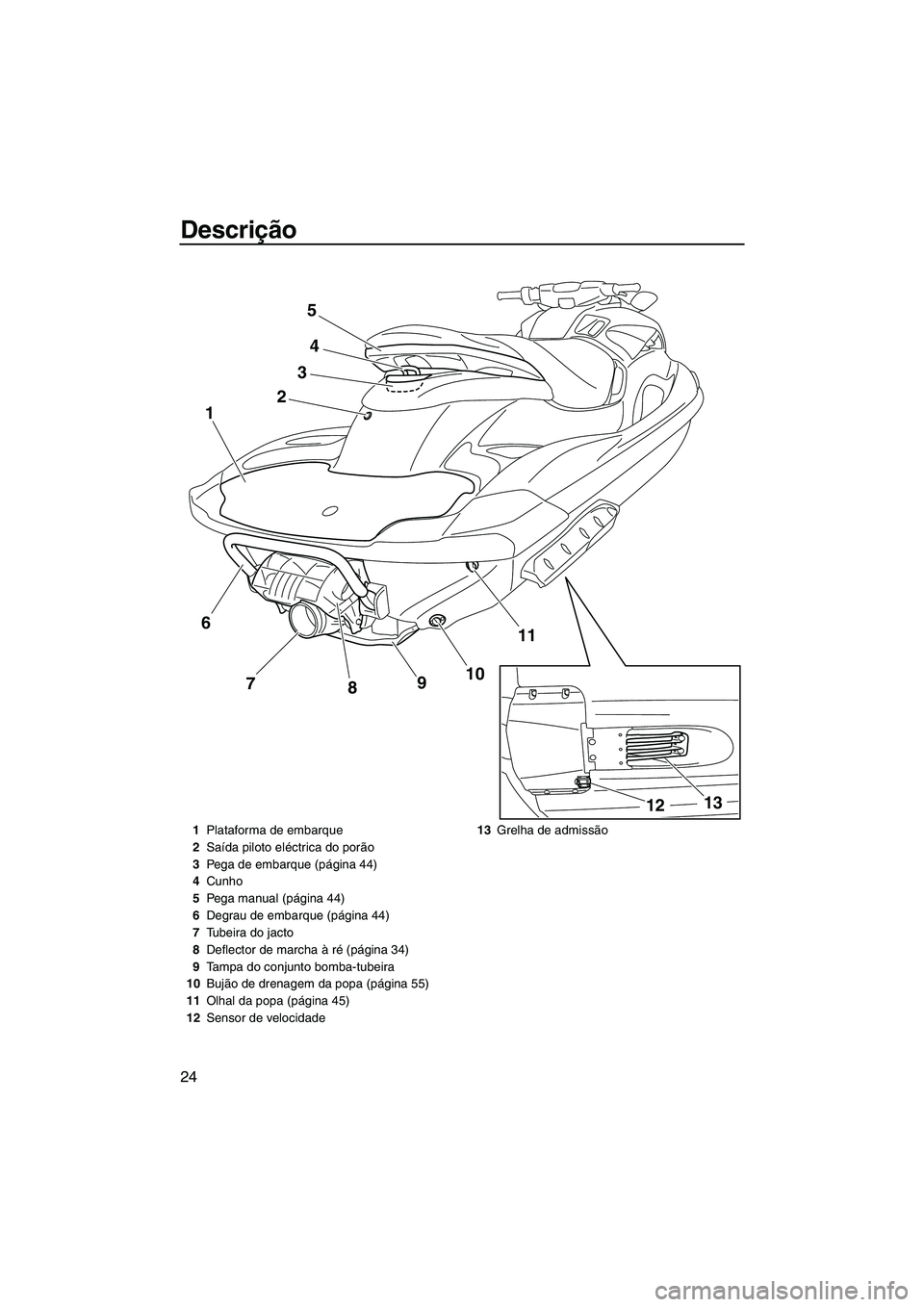

Descrição
24
24
11
10
9
8 7 1
3
5
13
12
6
1Plataforma de embarque
2Saída piloto eléctrica do porão
3Pega de embarque (página 44)
4Cunho
5Pega manual (página 44)
6Degrau de embarque (página 44)
7Tubeira do jacto
8Deflector de marcha à ré (página 34)
9Tampa do conjunto bomba-tubeira
10Bujão de drenagem da popa (página 55)
11Olhal da popa (página 45)
12Sensor de velocidade13Grelha de admissão
UF2C71P0.book Page 24 Tuesday, July 14, 2009 10:44 AM

Funcionamento dos instrumentos
42
OBSERVAÇÃO:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) para desligar o avisador acústico.
PJU37311Aviso de verificação do motor
Em caso de anomalia de um sensor ou de um
curto-circuito, a luz avisadora “WARNING” e
a luz avisadora de verificação do motor pis-
cam e o avisador acústico soa intermitente-
mente.
Se a luz avisadora de verificação do motor for
activada, reduzir imediatamente a velocidade
do motor, voltar a terra e solicitar a verificação
do motor a um Concessionário Yamaha.
OBSERVAÇÃO:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) para desligar o avisador acústico.
UF2C71P0.book Page 42 Tuesday, July 14, 2009 10:44 AM

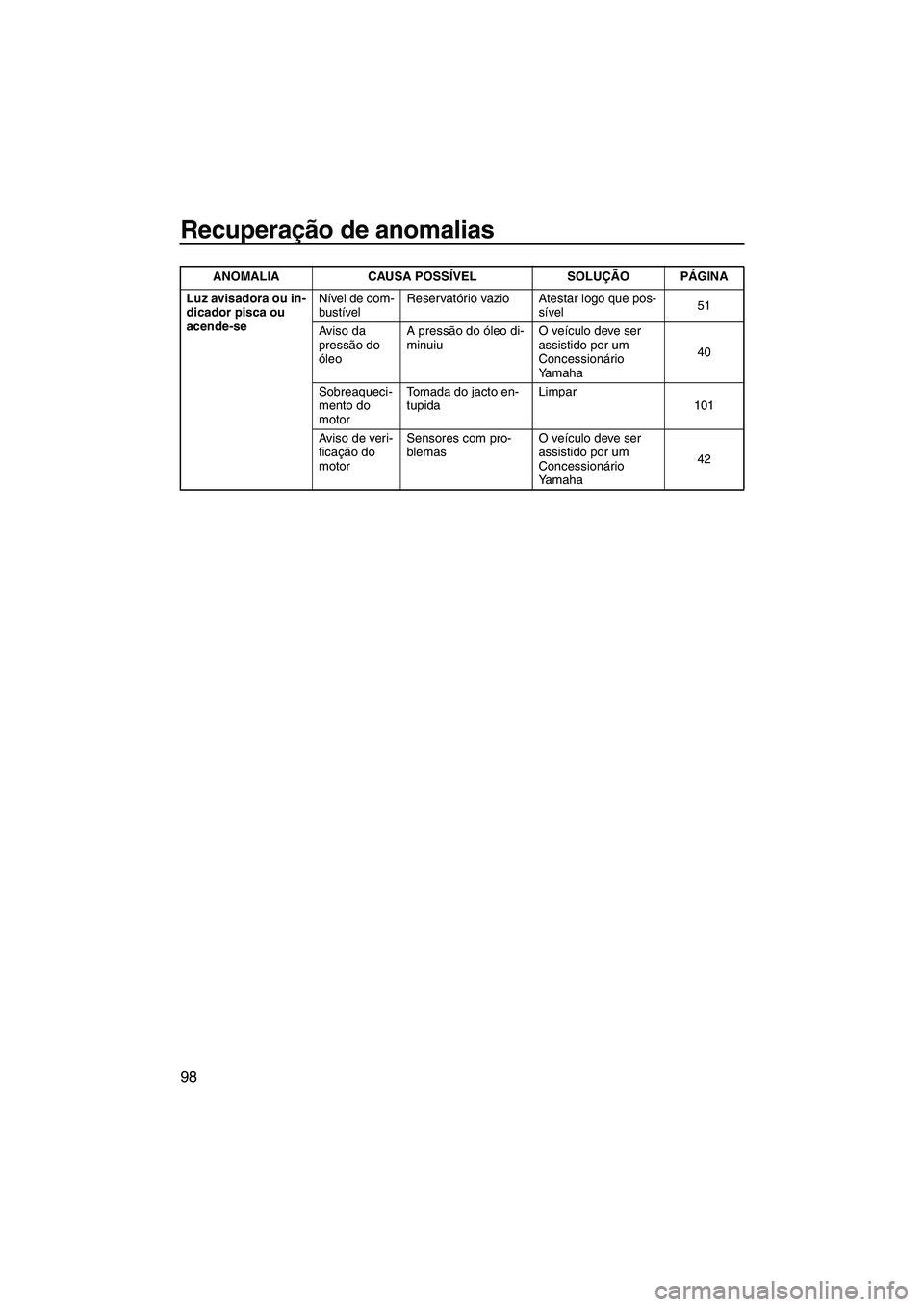

Recuperação de anomalias
98
Luz avisadora ou in-
dicador pisca ou
acende-seNível de com-
bustívelReservatório vazio Atestar logo que pos-
sível51
Aviso da
pressão do
óleoA pressão do óleo di-
minuiuO veículo deve ser
assistido por um
Concessionário
Yamaha40
Sobreaqueci-
mento do
motorTomada do jacto en-
tupidaLimpar
101
Aviso de veri-
ficação do
motorSensores com pro-
blemasO veículo deve ser
assistido por um
Concessionário
Yamaha42 ANOMALIA CAUSA POSSÍVEL SOLUÇÃOPÁGINA
UF2C71P0.book Page 98 Tuesday, July 14, 2009 10:44 AM
