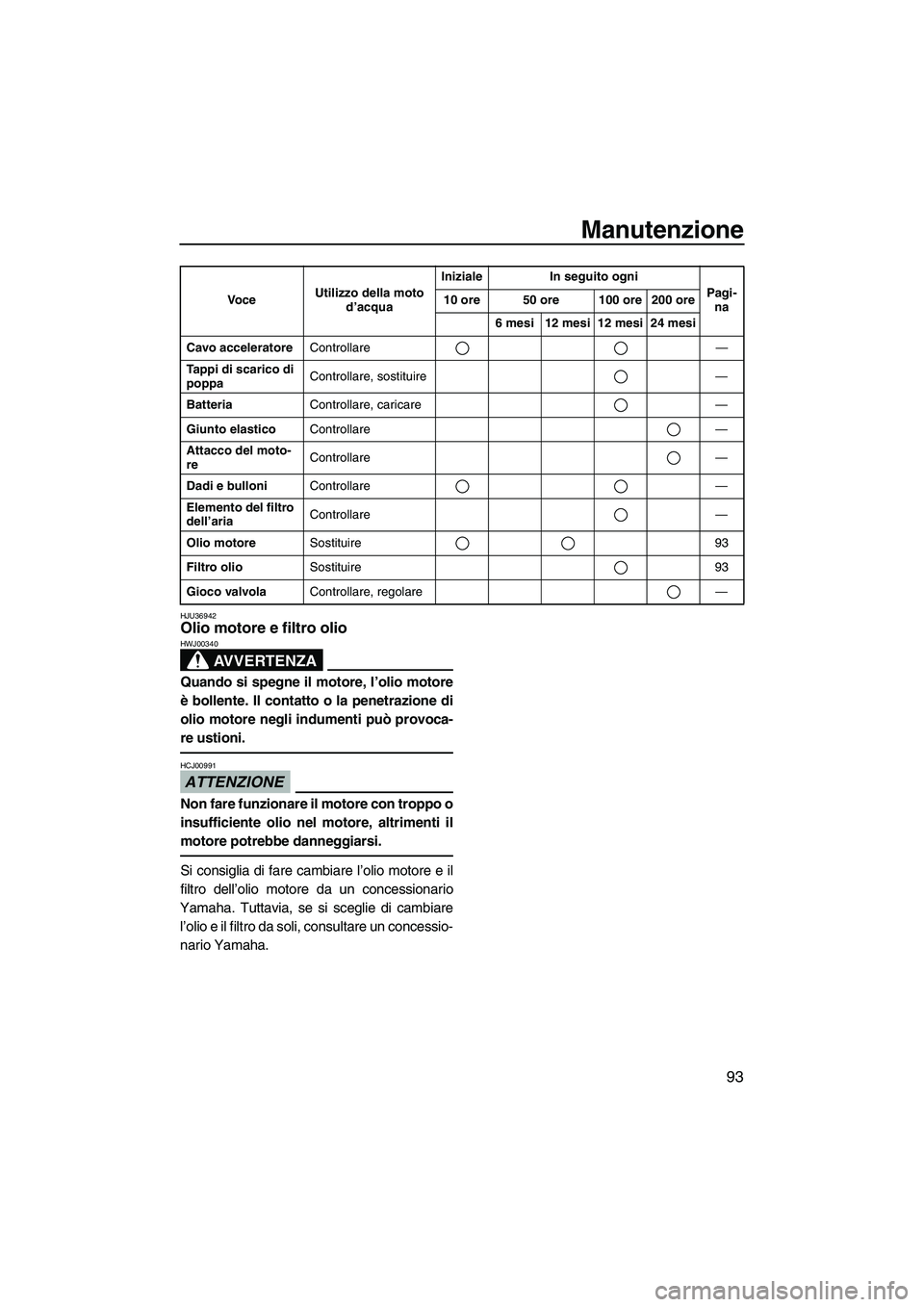

Manutenzione
93
HJU36942Olio motore e filtro olio
AVVERTENZA
HWJ00340
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provoca-
re ustioni.
ATTENZIONE
HCJ00991
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare
l’olio e il filtro da soli, consultare un concessio-
nario Yamaha.
Cavo acceleratoreControllare—
Tappi di scarico di
poppaControllare, sostituire—
BatteriaControllare, caricare—
Giunto elasticoControllare—
Attacco del moto-
reControllare—
Dadi e bulloniControllare—
Elemento del filtro
dell’ariaControllare—
Olio motoreSostituire 93
Filtro olioSostituire 93
Gioco valvolaControllare, regolare— Vo c eUtilizzo della moto
d’acquaIniziale In seguito ogni
Pagi-
na 10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
UF2C71H0.book Page 93 Tuesday, July 14, 2009 11:25 AM

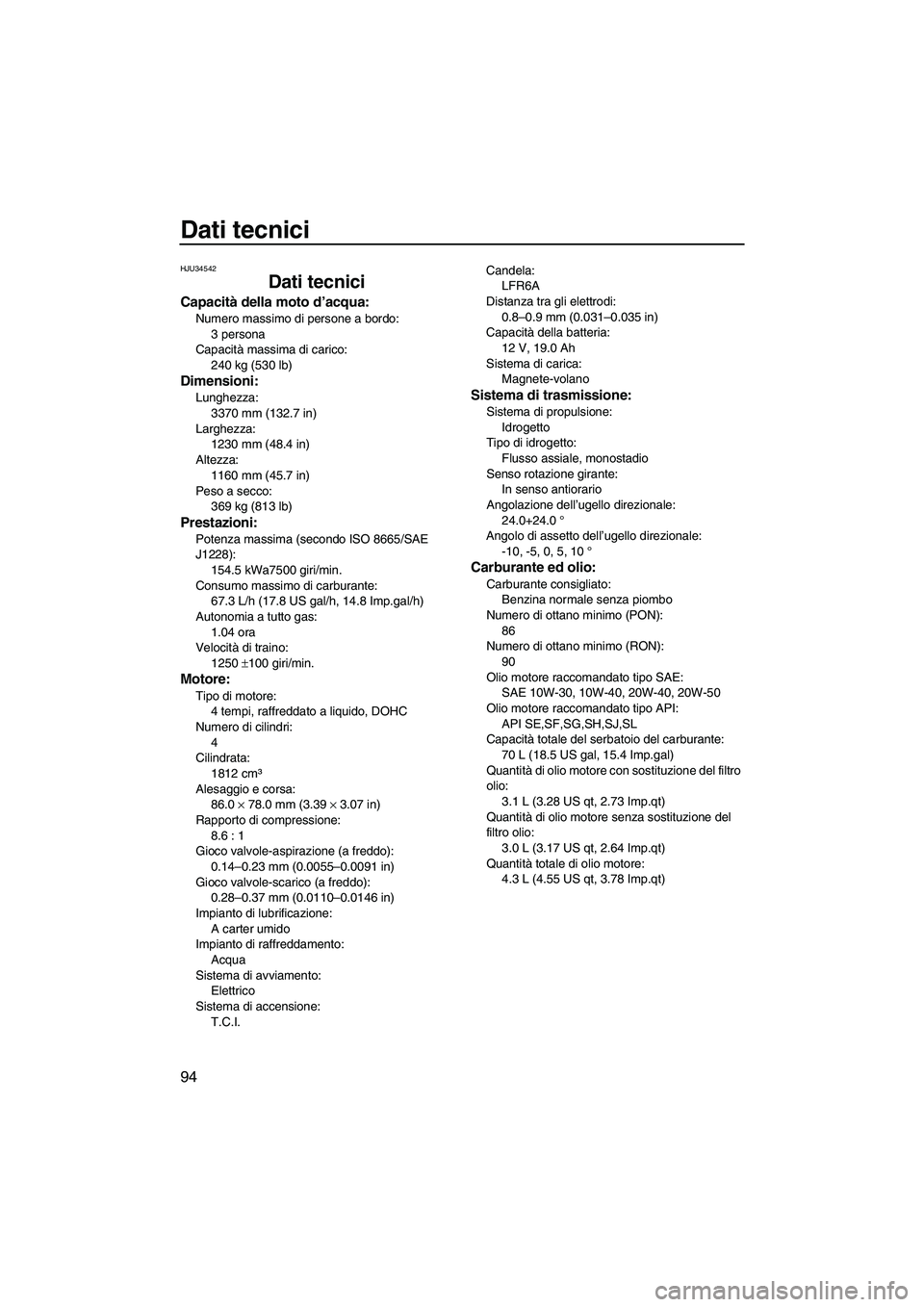

Dati tecnici
94
HJU34542
Dati tecnici
Capacità della moto d’acqua:
Numero massimo di persone a bordo:
3 persona
Capacità massima di carico:
240 kg (530 lb)
Dimensioni:
Lunghezza:
3370 mm (132.7 in)
Larghezza:
1230 mm (48.4 in)
Altezza:
1160 mm (45.7 in)
Peso a secco:
369 kg (813 lb)
Prestazioni:
Potenza massima (secondo ISO 8665/SAE
J1228):
154.5 kWa7500 giri/min.
Consumo massimo di carburante:
67.3 L/h (17.8 US gal/h, 14.8 Imp.gal/h)
Autonomia a tutto gas:
1.04 ora
Velocità di traino:
1250 ±100 giri/min.
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, DOHC
Numero di cilindri:
4
Cilindrata:
1812 cm³
Alesaggio e corsa:
86.0 × 78.0 mm (3.39 × 3.07 in)
Rapporto di compressione:
8.6 : 1
Gioco valvole-aspirazione (a freddo):
0.14–0.23 mm (0.0055–0.0091 in)
Gioco valvole-scarico (a freddo):
0.28–0.37 mm (0.0110–0.0146 in)
Impianto di lubrificazione:
A carter umido
Impianto di raffreddamento:
Acqua
Sistema di avviamento:
Elettrico
Sistema di accensione:
T.C.I.Candela:
LFR6A
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Capacità della batteria:
12 V, 19.0 Ah
Sistema di carica:
Magnete-volano
Sistema di trasmissione:
Sistema di propulsione:
Idrogetto
Tipo di idrogetto:
Flusso assiale, monostadio
Senso rotazione girante:
In senso antiorario
Angolazione dell’ugello direzionale:
24.0+24.0 °
Angolo di assetto dell’ugello direzionale:
-10, -5, 0, 5, 10 °
Carburante ed olio:
Carburante consigliato:
Benzina normale senza piombo
Numero di ottano minimo (PON):
86
Numero di ottano minimo (RON):
90
Olio motore raccomandato tipo SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Olio motore raccomandato tipo API:
API SE,SF,SG,SH,SJ,SL
Capacità totale del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
Quantità di olio motore con sostituzione del filtro
olio:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Quantità di olio motore senza sostituzione del
filtro olio:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantità totale di olio motore:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2C71H0.book Page 94 Tuesday, July 14, 2009 11:25 AM

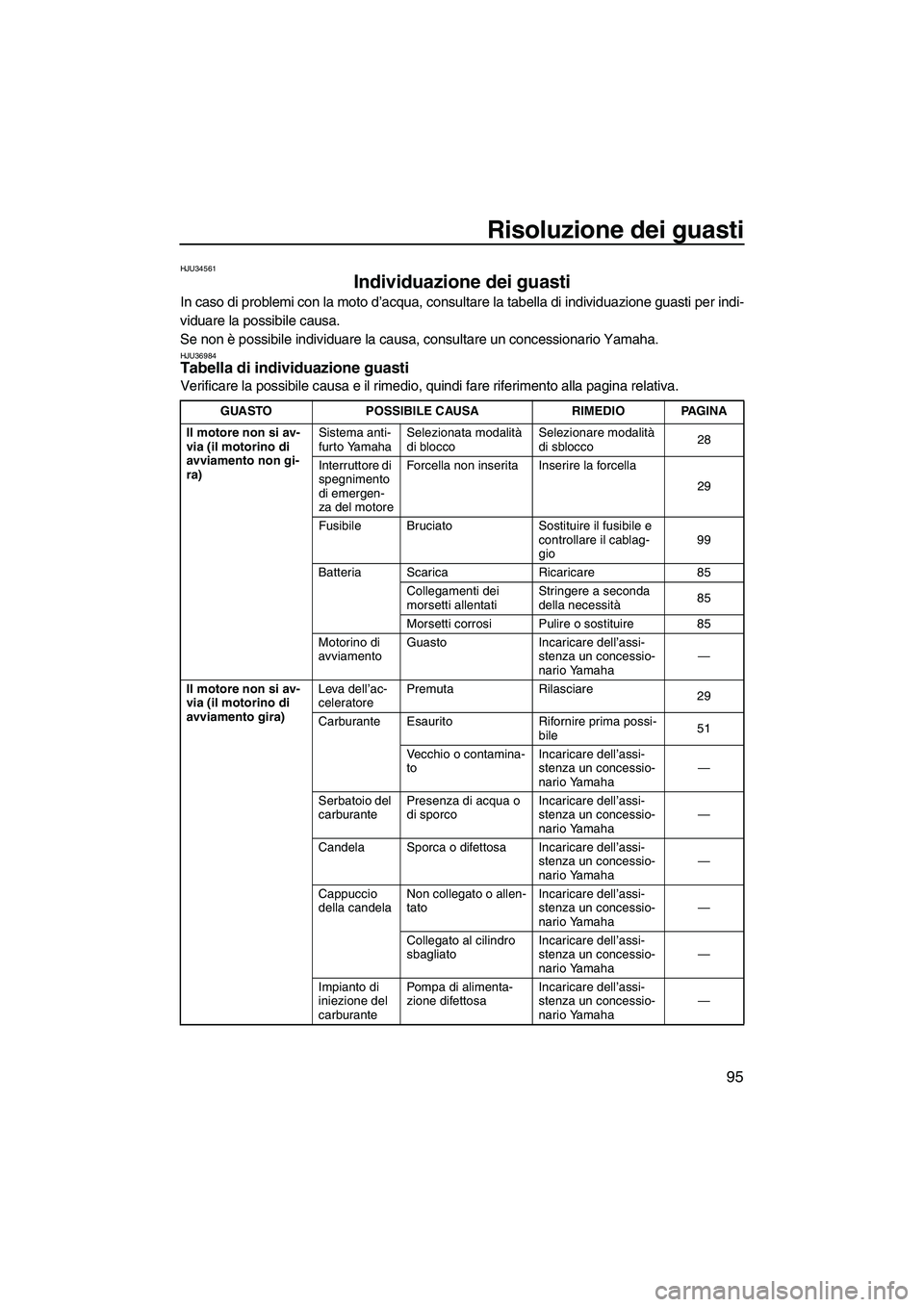

Risoluzione dei guasti
95
HJU34561
Individuazione dei guasti
In caso di problemi con la moto d’acqua, consultare la tabella di individuazione guasti per indi-
viduare la possibile causa.
Se non è possibile individuare la causa, consultare un concessionario Yamaha.
HJU36984Tabella di individuazione guasti
Verificare la possibile causa e il rimedio, quindi fare riferimento alla pagina relativa.
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si av-
via (il motorino di
avviamento non gi-
ra)Sistema anti-
furto YamahaSelezionata modalità
di bloccoSelezionare modalità
di sblocco28
Interruttore di
spegnimento
di emergen-
za del motoreForcella non inserita Inserire la forcella
29
Fusibile Bruciato Sostituire il fusibile e
controllare il cablag-
gio99
Batteria Scarica Ricaricare 85
Collegamenti dei
morsetti allentatiStringere a seconda
della necessità85
Morsetti corrosi Pulire o sostituire 85
Motorino di
avviamentoGuasto Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Il motore non si av-
via (il motorino di
avviamento gira)Leva dell’ac-
celeratorePremuta Rilasciare
29
Carburante Esaurito Rifornire prima possi-
bile51
Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Collegato al cilindro
sbagliatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburantePompa di alimenta-
zione difettosaIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
UF2C71H0.book Page 95 Tuesday, July 14, 2009 11:25 AM

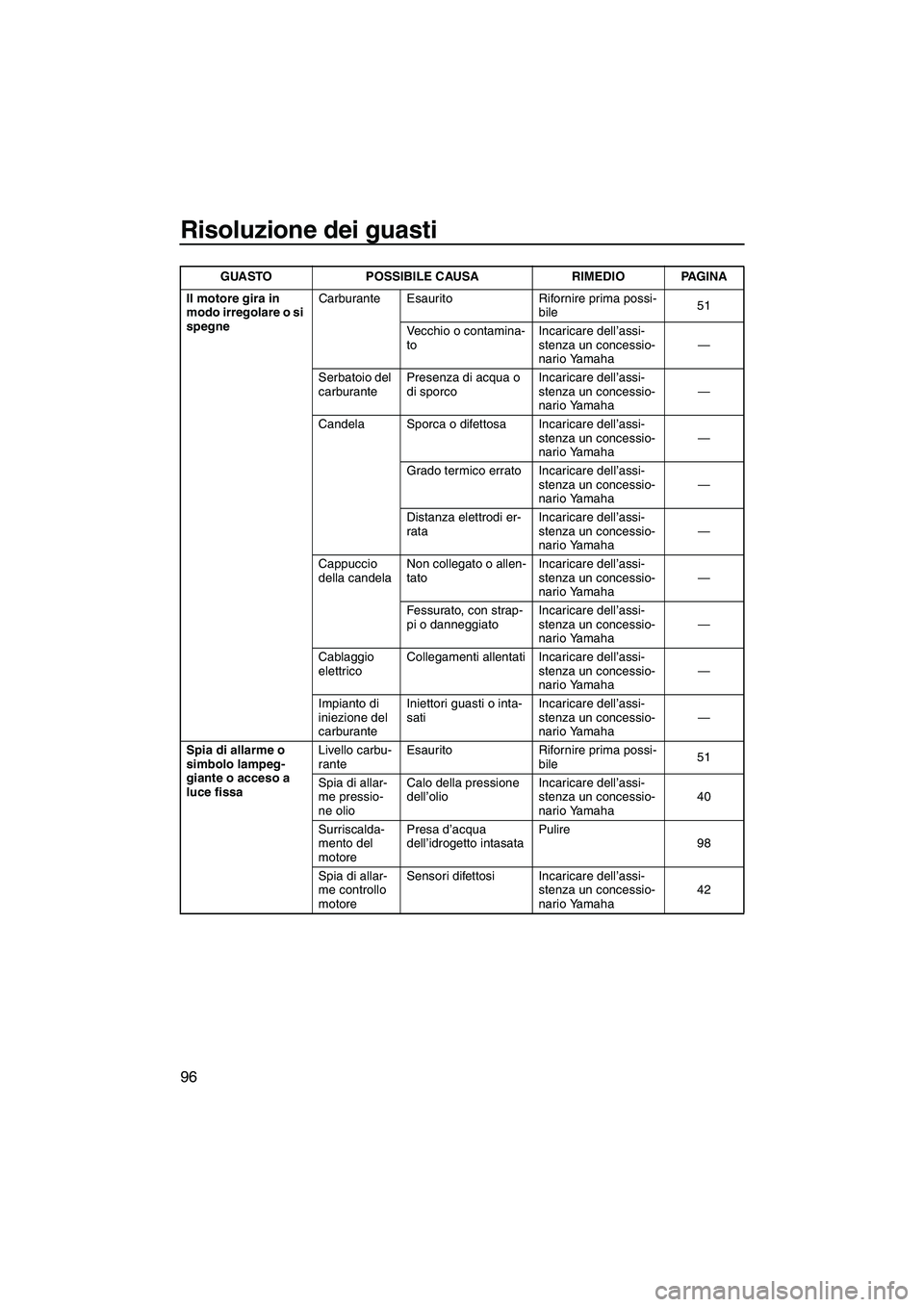

Risoluzione dei guasti
96
Il motore gira in
modo irregolare o si
spegneCarburante Esaurito Rifornire prima possi-
bile51
Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Distanza elettrodi er-
rataIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Fessurato, con strap-
pi o danneggiatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburanteIniettori guasti o inta-
satiIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Spia di allarme o
simbolo lampeg-
giante o acceso a
luce fissaLivello carbu-
ranteEsaurito Rifornire prima possi-
bile51
Spia di allar-
me pressio-
ne olioCalo della pressione
dell’olioIncaricare dell’assi-
stenza un concessio-
nario Yamaha40
Surriscalda-
mento del
motorePresa d’acqua
dell’idrogetto intasataPulire
98
Spia di allar-
me controllo
motoreSensori difettosi Incaricare dell’assi-
stenza un concessio-
nario Yamaha42 GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2C71H0.book Page 96 Tuesday, July 14, 2009 11:25 AM

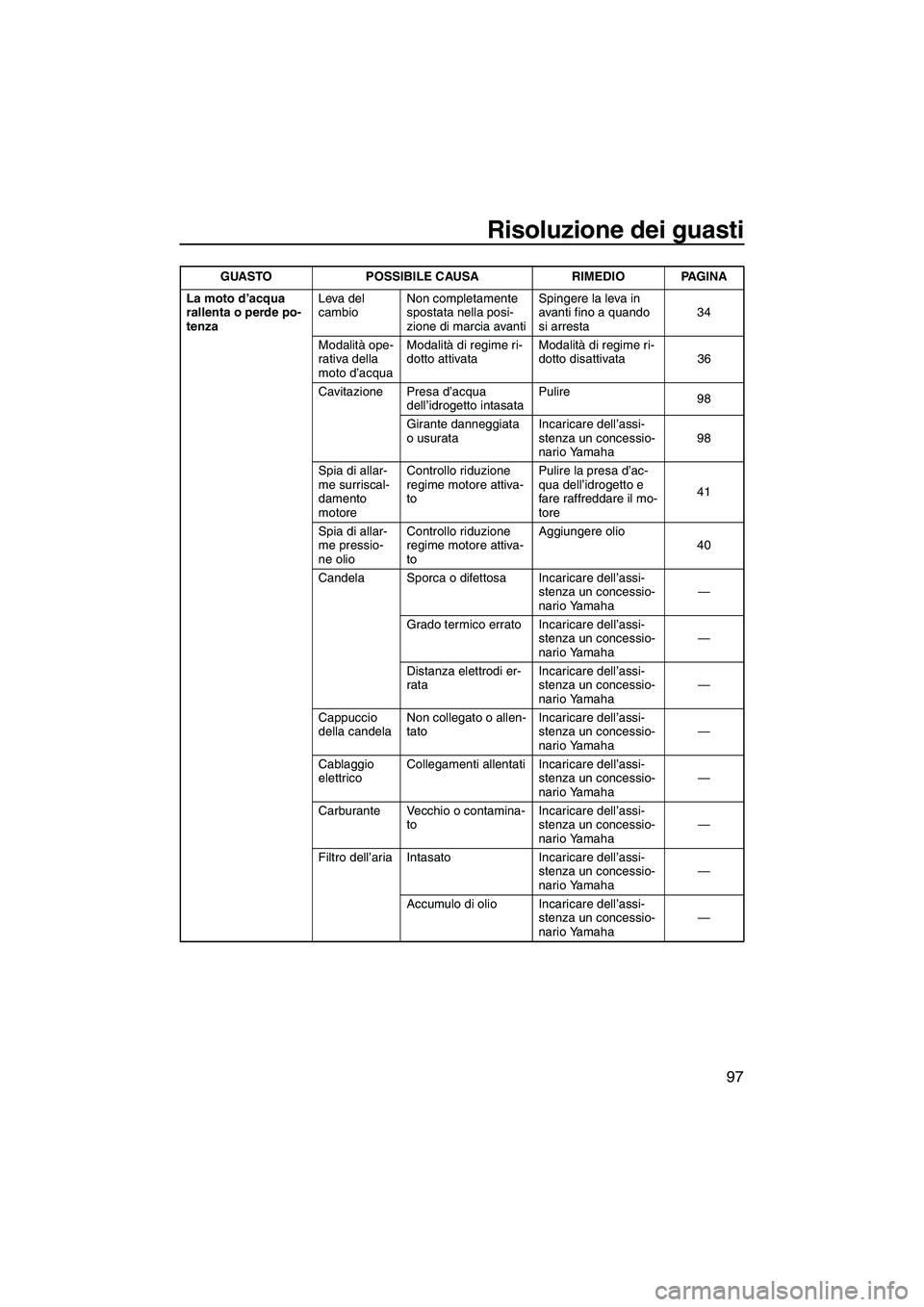

Risoluzione dei guasti
97
La moto d’acqua
rallenta o perde po-
tenzaLeva del
cambioNon completamente
spostata nella posi-
zione di marcia avantiSpingere la leva in
avanti fino a quando
si arresta34
Modalità ope-
rativa della
moto d’acquaModalità di regime ri-
dotto attivataModalità di regime ri-
dotto disattivata 36
Cavitazione Presa d’acqua
dell’idrogetto intasataPulire
98
Girante danneggiata
o usurataIncaricare dell’assi-
stenza un concessio-
nario Yamaha98
Spia di allar-
me surriscal-
damento
motoreControllo riduzione
regime motore attiva-
toPulire la presa d’ac-
qua dell’idrogetto e
fare raffreddare il mo-
tore41
Spia di allar-
me pressio-
ne olioControllo riduzione
regime motore attiva-
toAggiungere olio
40
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Distanza elettrodi er-
rataIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Carburante Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Filtro dell’aria Intasato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Accumulo di olio Incaricare dell’assi-
stenza un concessio-
nario Yamaha— GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2C71H0.book Page 97 Tuesday, July 14, 2009 11:25 AM

Risoluzione dei guasti
98
HJU34622

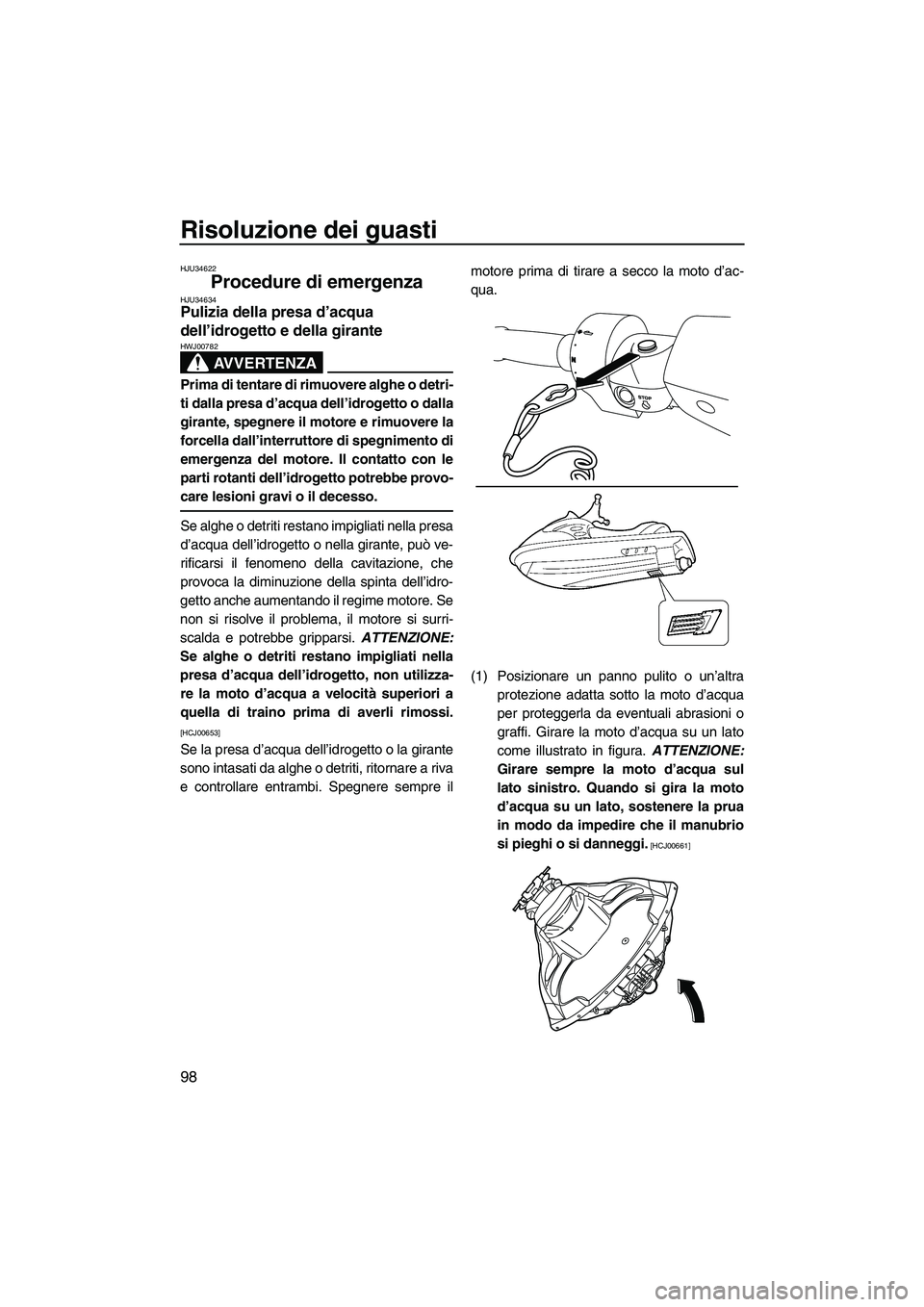

Procedure di emergenza HJU34634Pulizia della presa d’acqua
dell’idrogetto e della girante
AVVERTENZA
HWJ00782
Prima di tentare di rimuovere alghe o detri-
ti dalla presa d’acqua dell’idrogetto o dalla
girante, spegnere il motore e rimuovere la
forcella dall’interruttore di spegnimento di
emergenza del motore. Il contatto con le
parti rotanti dell’idrogetto potrebbe provo-
care lesioni gravi o il decesso.
Se alghe o detriti restano impigliati nella presa
d’acqua dell’idrogetto o nella girante, può ve-
rificarsi il fenomeno della cavitazione, che
provoca la diminuzione della spinta dell’idro-
getto anche aumentando il regime motore. Se
non si risolve il problema, il motore si surri-
scalda e potrebbe gripparsi. ATTENZIONE:
Se alghe o detriti restano impigliati nella
presa d’acqua dell’idrogetto, non utilizza-
re la moto d’acqua a velocità superiori a
quella di traino prima di averli rimossi.
[HCJ00653]
Se la presa d’acqua dell’idrogetto o la girante
sono intasati da alghe o detriti, ritornare a riva
e controllare entrambi. Spegnere sempre ilmotore prima di tirare a secco la moto d’ac-
qua.
(1) Posizionare un panno pulito o un’altra
protezione adatta sotto la moto d’acqua
per proteggerla da eventuali abrasioni o
graffi. Girare la moto d’acqua su un lato
come illustrato in figura. ATTENZIONE:
Girare sempre la moto d’acqua sul
lato sinistro. Quando si gira la moto
d’acqua su un lato, sostenere la prua
in modo da impedire che il manubrio
si pieghi o si danneggi.
[HCJ00661]
UF2C71H0.book Page 98 Tuesday, July 14, 2009 11:25 AM

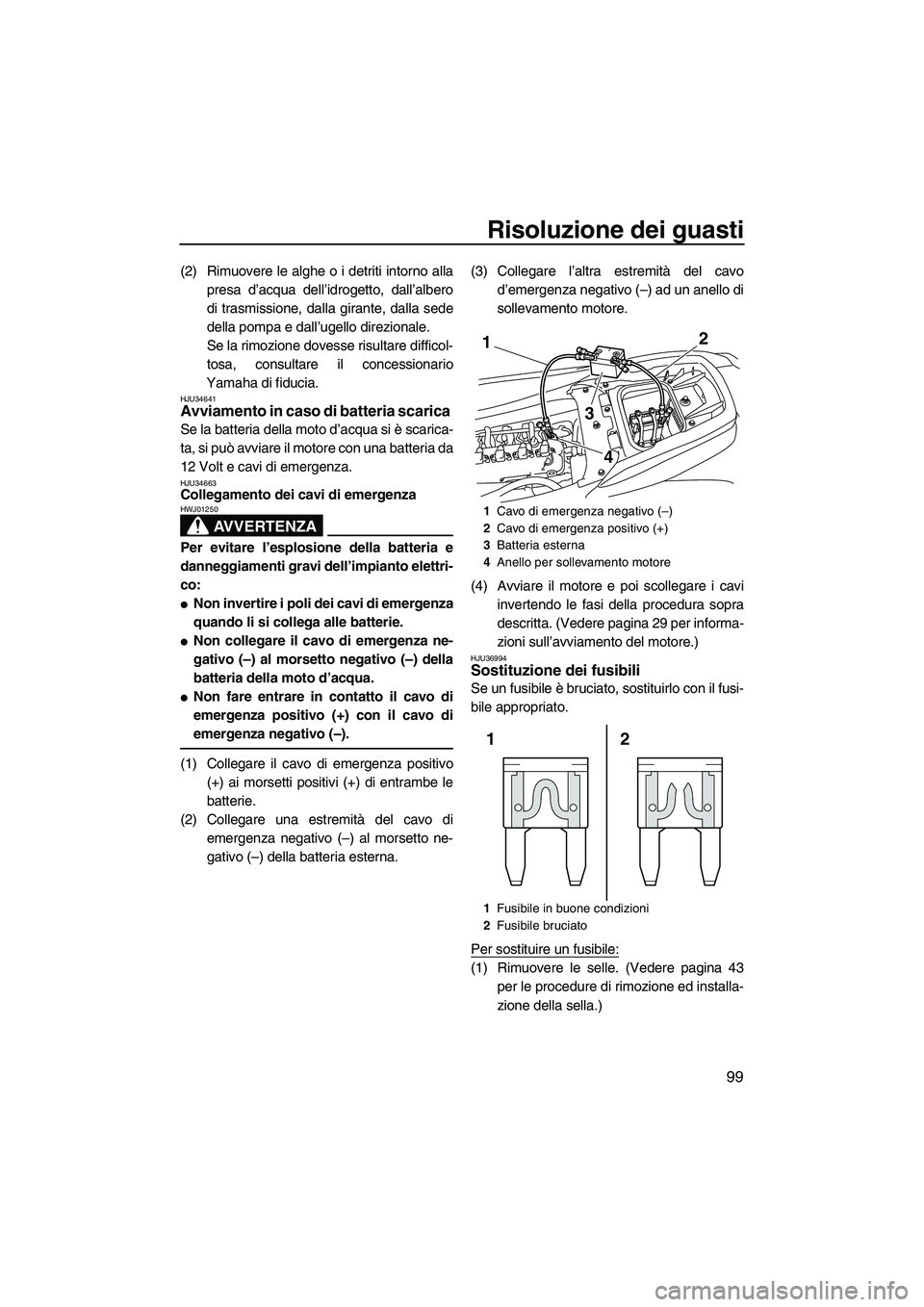

Risoluzione dei guasti
99
(2) Rimuovere le alghe o i detriti intorno alla
presa d’acqua dell’idrogetto, dall’albero
di trasmissione, dalla girante, dalla sede
della pompa e dall’ugello direzionale.
Se la rimozione dovesse risultare difficol-
tosa, consultare il concessionario
Yamaha di fiducia.
HJU34641Avviamento in caso di batteria scarica
Se la batteria della moto d’acqua si è scarica-
ta, si può avviare il motore con una batteria da
12 Volt e cavi di emergenza.
HJU34663Collegamento dei cavi di emergenza
AVVERTENZA
HWJ01250
Per evitare l’esplosione della batteria e
danneggiamenti gravi dell’impianto elettri-
co:

Non invertire i poli dei cavi di emergenza
quando li si collega alle batterie.

Non collegare il cavo di emergenza ne-
gativo (–) al morsetto negativo (–) della
batteria della moto d’acqua.

Non fare entrare in contatto il cavo di
emergenza positivo (+) con il cavo di
emergenza negativo (–).
(1) Collegare il cavo di emergenza positivo
(+) ai morsetti positivi (+) di entrambe le
batterie.
(2) Collegare una estremità del cavo di
emergenza negativo (–) al morsetto ne-
gativo (–) della batteria esterna.(3) Collegare l’altra estremità del cavo
d’emergenza negativo (–) ad un anello di
sollevamento motore.
(4) Avviare il motore e poi scollegare i cavi
invertendo le fasi della procedura sopra
descritta. (Vedere pagina 29 per informa-
zioni sull’avviamento del motore.)
HJU36994Sostituzione dei fusibili
Se un fusibile è bruciato, sostituirlo con il fusi-
bile appropriato.
Per sostituire un fusibile:
(1) Rimuovere le selle. (Vedere pagina 43
per le procedure di rimozione ed installa-
zione della sella.)
1Cavo di emergenza negativo (–)
2Cavo di emergenza positivo (+)
3Batteria esterna
4Anello per sollevamento motore
1Fusibile in buone condizioni
2Fusibile bruciato
2
3 1
4
2 1
UF2C71H0.book Page 99 Tuesday, July 14, 2009 11:25 AM

Risoluzione dei guasti
100

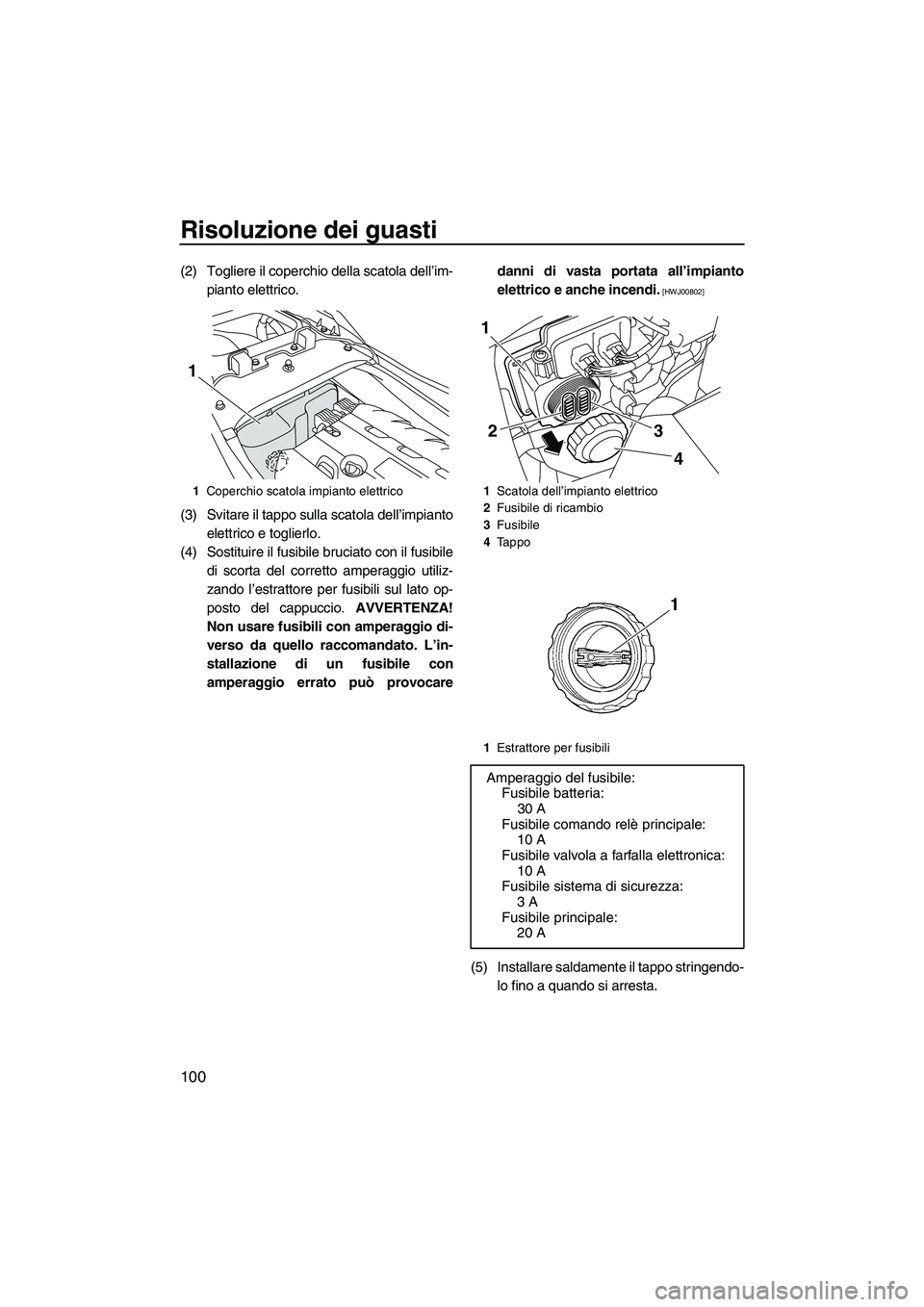

(2) Togliere il coperchio della scatola dell’im-
pianto elettrico.
(3) Svitare il tappo sulla scatola dell’impianto
elettrico e toglierlo.
(4) Sostituire il fusibile bruciato con il fusibile
di scorta del corretto amperaggio utiliz-
zando l’estrattore per fusibili sul lato op-
posto del cappuccio. AVVERTENZA!
Non usare fusibili con amperaggio di-
verso da quello raccomandato. L’in-
stallazione di un fusibile con
amperaggio errato può provocaredanni di vasta portata all’impianto
elettrico e anche incendi.
[HWJ00802]
(5) Installare saldamente il tappo stringendo-
lo fino a quando si arresta.
1Coperchio scatola impianto elettrico
1
1Scatola dell’impianto elettrico
2Fusibile di ricambio
3Fusibile
4Ta p p o
1Estrattore per fusibili
Amperaggio del fusibile:
Fusibile batteria:
30 A
Fusibile comando relè principale:
10 A
Fusibile valvola a farfalla elettronica:
10 A
Fusibile sistema di sicurezza:
3 A
Fusibile principale:
20 A
3 2
4
1
UF2C71H0.book Page 100 Tuesday, July 14, 2009 11:25 AM

Risoluzione dei guasti
101

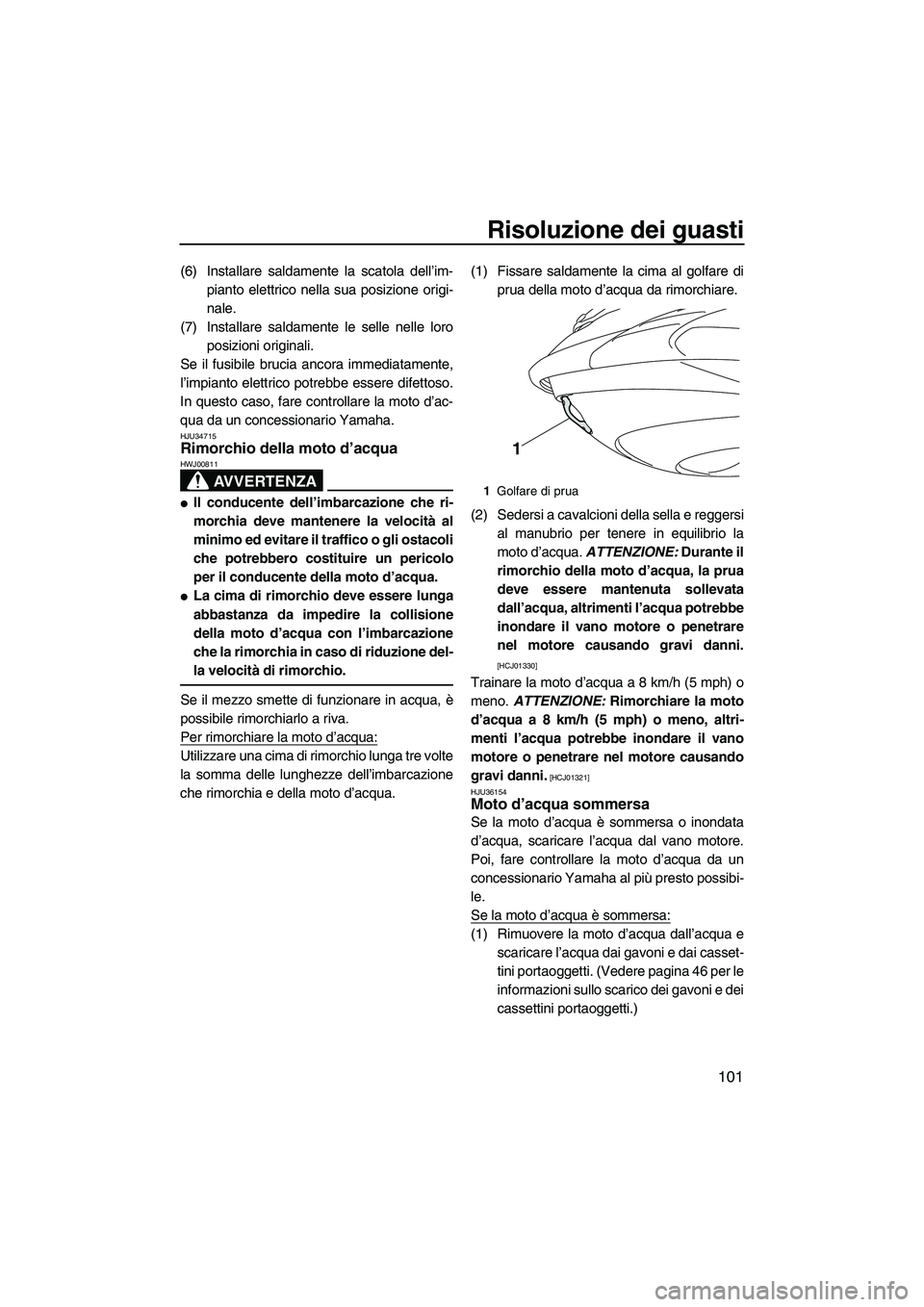

(6) Installare saldamente la scatola dell’im-
pianto elettrico nella sua posizione origi-
nale.
(7) Installare saldamente le selle nelle loro
posizioni originali.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difettoso.
In questo caso, fare controllare la moto d’ac-
qua da un concessionario Yamaha.
HJU34715Rimorchio della moto d’acqua
AVVERTENZA
HWJ00811

Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.

La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre volte
la somma delle lunghezze dell’imbarcazione
che rimorchia e della moto d’acqua.(1) Fissare saldamente la cima al golfare di
prua della moto d’acqua da rimorchiare.
(2) Sedersi a cavalcioni della sella e reggersi
al manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante il
rimorchio della moto d’acqua, la prua
deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potrebbe
inondare il vano motore o penetrare
nel motore causando gravi danni.
[HCJ01330]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01321]
HJU36154
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua dal vano motore.
Poi, fare controllare la moto d’acqua da un
concessionario Yamaha al più presto possibi-
le.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e
scaricare l’acqua dai gavoni e dai casset-
tini portaoggetti. (Vedere pagina 46 per le
informazioni sullo scarico dei gavoni e dei
cassettini portaoggetti.)
1Golfare di prua
1
UF2C71H0.book Page 101 Tuesday, July 14, 2009 11:25 AM

Risoluzione dei guasti
102

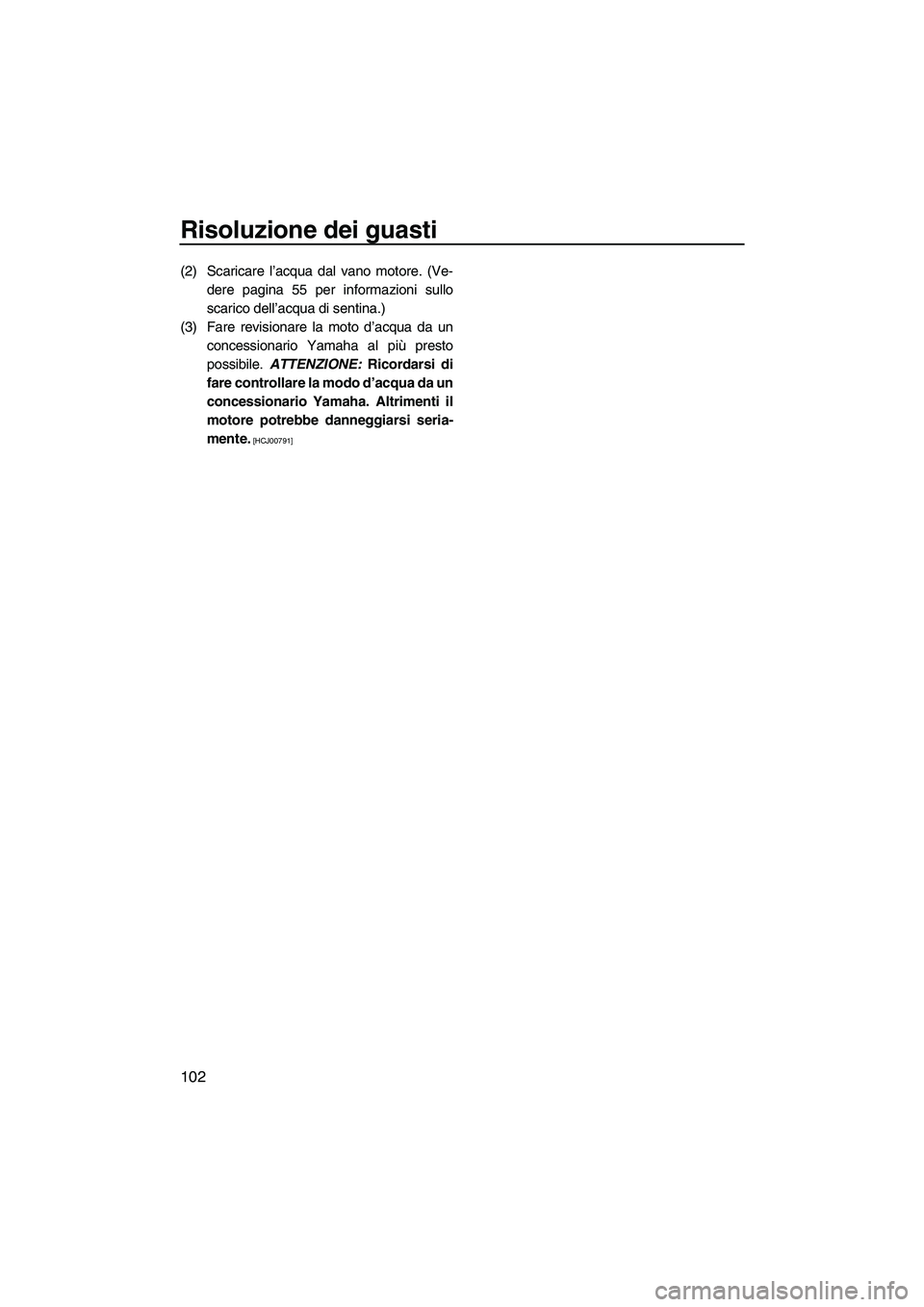

(2) Scaricare l’acqua dal vano motore. (Ve-
dere pagina 55 per informazioni sullo
scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un
concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da un
concessionario Yamaha. Altrimenti il
motore potrebbe danneggiarsi seria-
mente.
[HCJ00791]
UF2C71H0.book Page 102 Tuesday, July 14, 2009 11:25 AM
