Bedienung der Ausrüstung
45
GJU37381Aufstiegsgriff
Der Aufstiegsgriff wird zum Aufsteigen auf
das Wasserfahrzeug aus dem Wasser be-
nutzt.
GJU34864Aufstiegsstufe
Die Aufstiegsstufe dient dazu, das Aufsteigen
auf das Wasserfahrzeug aus dem Wasser zu
erleichtern.
Beim Aufsteigen auf das Wasserfahrzeug die
Aufstiegsstufe bis zum Anschlag nach unten
drücken. Die Stufe kehrt automatisch in ihre
Ausgangsposition zurück, wenn sie losgelas-
sen wird. WARNUNG! Die Aufstiegsstufe
darf nicht zum Heben des Wasserfahr-
zeugs verwendet werden. Die Aufstiegs-
stufe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Aufstiegsstufe könnte das Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ01211]
ACHTUNG
GCJ00742
Die Aufstiegsstufe sollte ausschließlich
zum Aufsteigen aus dem Wasser verwen-
det werden. Die Aufstiegsstufe zu keinem
anderen Zweck verwenden. Das Wasser-
fahrzeug könnte beschädigt werden.
GJU34872Bugöse
Die Bugöse dient zum Befestigen eines Zur-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transportes oder der Vertäuung bzw.
zum Abschleppen. (Weitere Angaben zum
1Aufstiegsgriff
1
1Aufstiegsstufe
1
UF2C73G0.book Page 45 Thursday, June 23, 2011 4:59 PM

Bedienung der Ausrüstung
46
Abschleppen des Wasserfahrzeugs siehe
Seite 102.)
GJU34881Heckösen
Die Heckösen dienen zum Befestigen eines
Taus am Wasserfahrzeug für Zwecke des
Transportes oder der Vertäuung.
GJU40420Klampe
Die Klampe wird verwendet, um ein Wasser-
ski-Seil am Wasserfahrzeug zu befestigen,
wenn ein Wasserskifahrer gezogen wird.
WARNUNG! Die Klampe darf nicht zum
Anheben des Wasserfahrzeugs verwendet
werden. Die Klampe ist nicht dafür konzi-
piert, das Gewicht des Wasserfahrzeugs
zu tragen. Beim Brechen der Klampe
könnte das Wasserfahrzeug herabfallen und dadurch schwere Verletzungen verur-
sachen.
[GWJ01510]
GJU35146
Ablagefächer
Dieses Wasserfahrzeug ist mit den folgenden
Ablagefächern ausgestattet.
Das Ablagefach ist nur wasserdicht, wenn es
fest verschlossen ist. Gegenstände, die tro-
cken bleiben müssen, sollten in wasserdich-
ten Beuteln mitgeführt werden.
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Ablagefächer richtig ver-
schlossen sind.
GJU37331Bug-Ablagefach
Das Bug-Ablagefach befindet sich unter der
Haube.
1Bugöse
1Hecköse
1
1
1Klampe
1
UF2C73G0.book Page 46 Thursday, June 23, 2011 4:59 PM

Bedienung der Ausrüstung
47

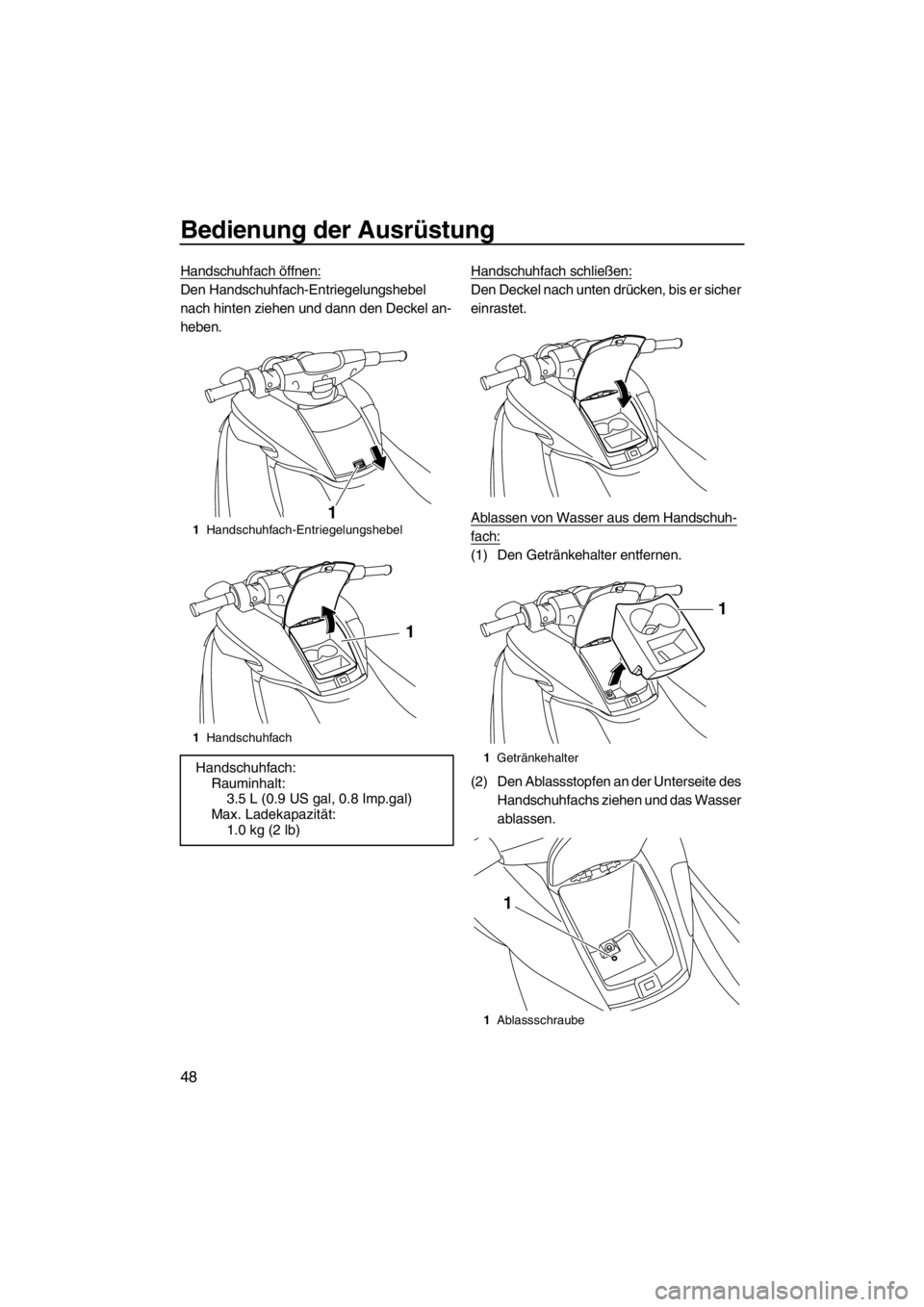

Zum Öffnen des Bug-Ablagefachs:
Den Entriegelungshebel der Haube drücken
und dann das hintere Ende der Haube anhe-
ben.Zum Schließen des Bug-Ablagefachs:Das hintere Ende der Haube nach unten drü-
cken, bis sie sicher einrastet.
Zum Ablassen von Wasser aus dem Bug-Ab-
lagefach:
(1) Den Ablassstopfen an der Unterseite des
Ablagefachs ziehen und das Wasser in
den Motorraum ablassen.
(2) Den Ablassstopfen sicher an seine ur-
sprüngliche Position montieren.
GJU31756Handschuhfach
Das Handschuhfach befindet sich vor der
Sitzbank.
1Hauben-Entriegelungshebel
1Bug-Ablagefach
Bug-Ablagefach:
Rauminhalt:
68.4 L (18.1 US gal, 15.0 Imp.gal)
Max. Ladekapazität:
5.0 kg (11 lb)
1
1
1Ablassschraube
1
UF2C73G0.book Page 47 Thursday, June 23, 2011 4:59 PM

Bedienung der Ausrüstung
48

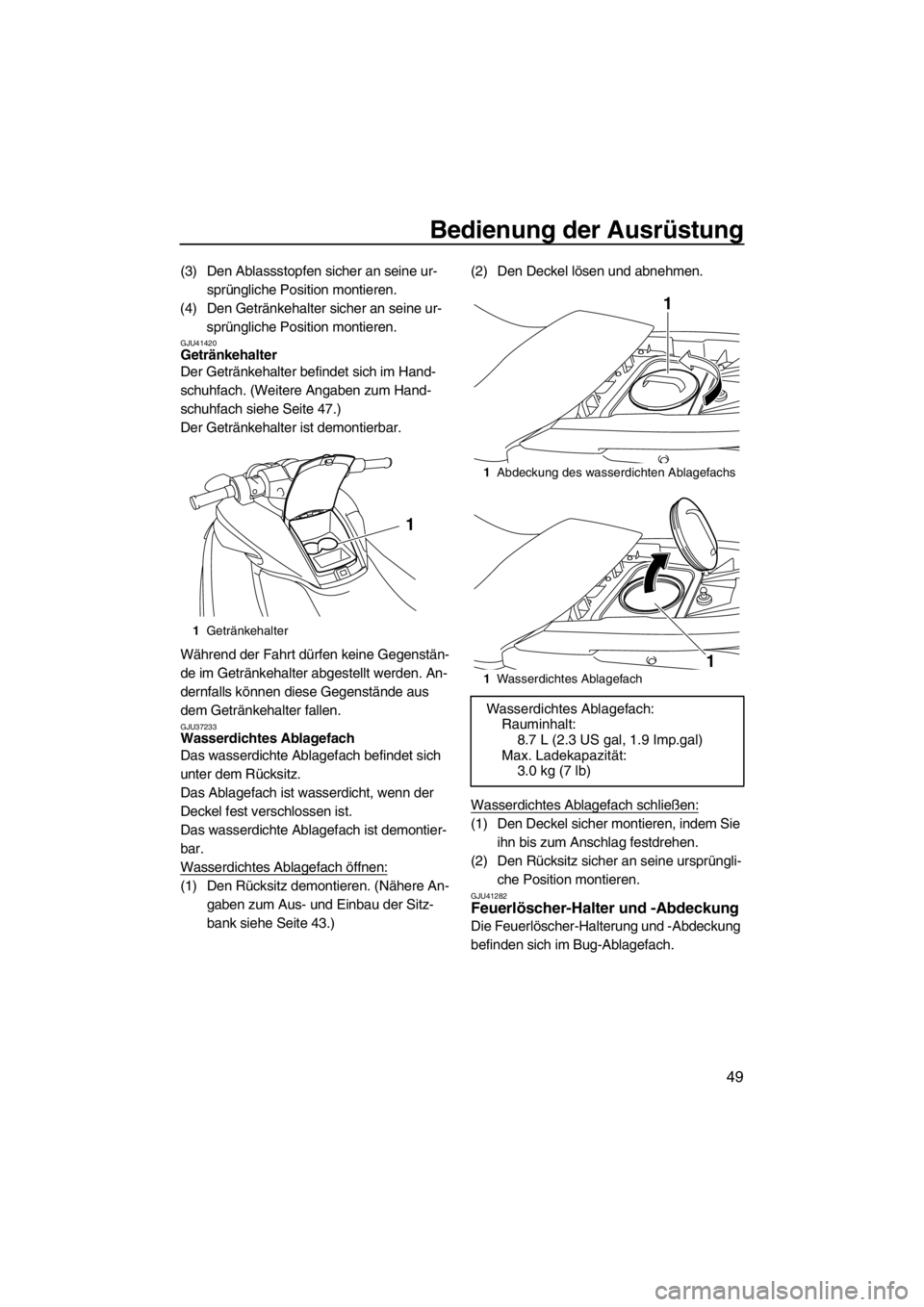

Handschuhfach öffnen:
Den Handschuhfach-Entriegelungshebel
nach hinten ziehen und dann den Deckel an-
heben.Handschuhfach schließen:Den Deckel nach unten drücken, bis er sicher
einrastet.
Ablassen von Wasser aus dem Handschuh-
fach:
(1) Den Getränkehalter entfernen.
(2) Den Ablassstopfen an der Unterseite des
Handschuhfachs ziehen und das Wasser
ablassen.
1Handschuhfach-Entriegelungshebel
1Handschuhfach
Handschuhfach:
Rauminhalt:
3.5 L (0.9 US gal, 0.8 Imp.gal)
Max. Ladekapazität:
1.0 kg (2 lb)
1
1
1Getränkehalter
1Ablassschraube
1
1
UF2C73G0.book Page 48 Thursday, June 23, 2011 4:59 PM

Bedienung der Ausrüstung
49
(3) Den Ablassstopfen sicher an seine ur-
sprüngliche Position montieren.
(4) Den Getränkehalter sicher an seine ur-
sprüngliche Position montieren.
GJU41420Getränkehalter
Der Getränkehalter befindet sich im Hand-
schuhfach. (Weitere Angaben zum Hand-
schuhfach siehe Seite 47.)
Der Getränkehalter ist demontierbar.
Während der Fahrt dürfen keine Gegenstän-
de im Getränkehalter abgestellt werden. An-
dernfalls können diese Gegenstände aus
dem Getränkehalter fallen.
GJU37233Wasserdichtes Ablagefach
Das wasserdichte Ablagefach befindet sich
unter dem Rücksitz.
Das Ablagefach ist wasserdicht, wenn der
Deckel fest verschlossen ist.
Das wasserdichte Ablagefach ist demontier-
bar.
Wasserdichtes Ablagefach öffnen:
(1) Den Rücksitz demontieren. (Nähere An-
gaben zum Aus- und Einbau der Sitz-
bank siehe Seite 43.)(2) Den Deckel lösen und abnehmen.
Wasserdichtes Ablagefach schließen:
(1) Den Deckel sicher montieren, indem Sie
ihn bis zum Anschlag festdrehen.
(2) Den Rücksitz sicher an seine ursprüngli-
che Position montieren.
GJU41282Feuerlöscher-Halter und -Abdeckung
Die Feuerlöscher-Halterung und -Abdeckung
befinden sich im Bug-Ablagefach.
1Getränkehalter
1
1Abdeckung des wasserdichten Ablagefachs
1Wasserdichtes Ablagefach
Wasserdichtes Ablagefach:
Rauminhalt:
8.7 L (2.3 US gal, 1.9 Imp.gal)
Max. Ladekapazität:
3.0 kg (7 lb)
1
1
UF2C73G0.book Page 49 Thursday, June 23, 2011 4:59 PM

Bedienung der Ausrüstung
50

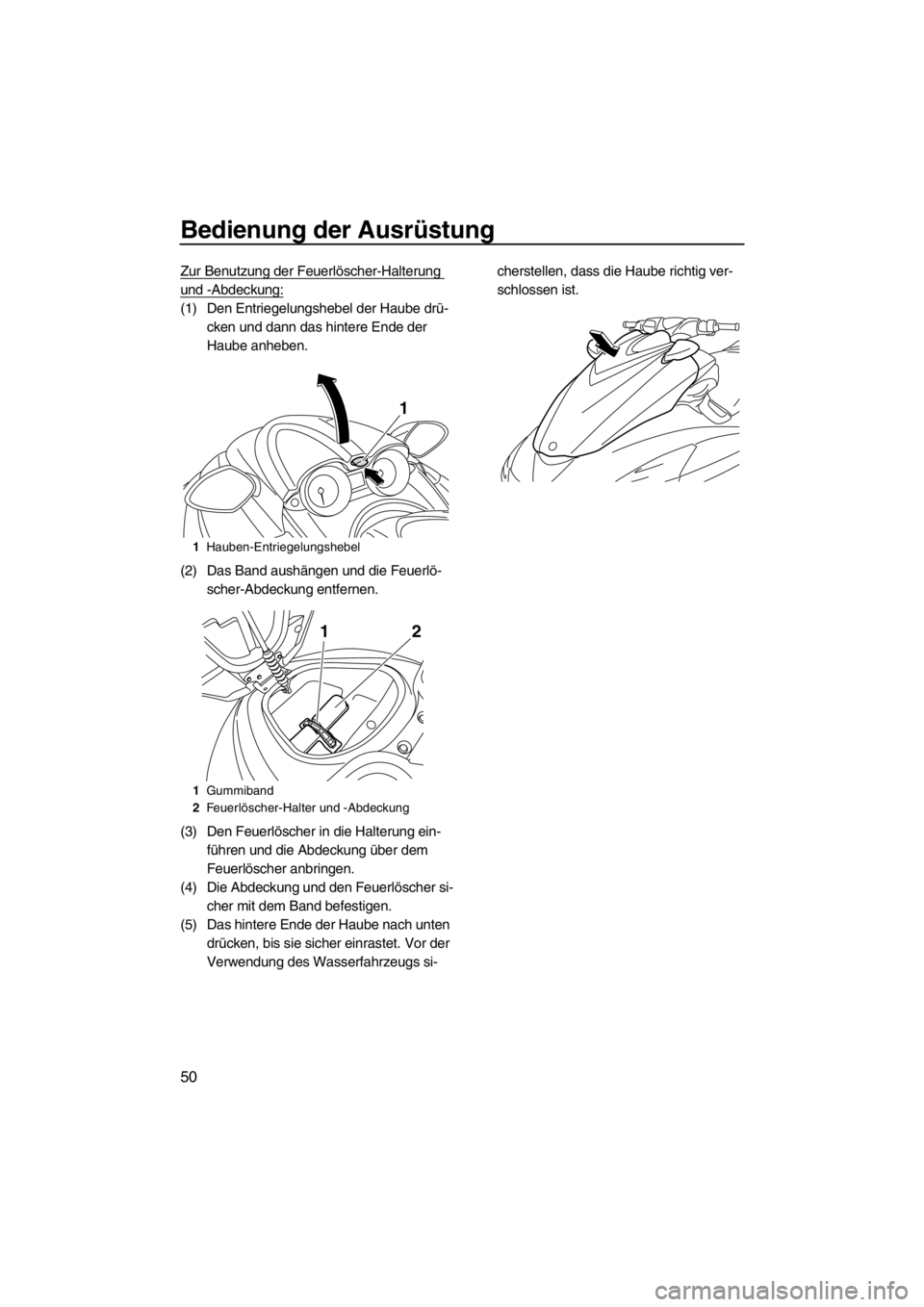

Zur Benutzung der Feuerlöscher-Halterung
und -Abdeckung:

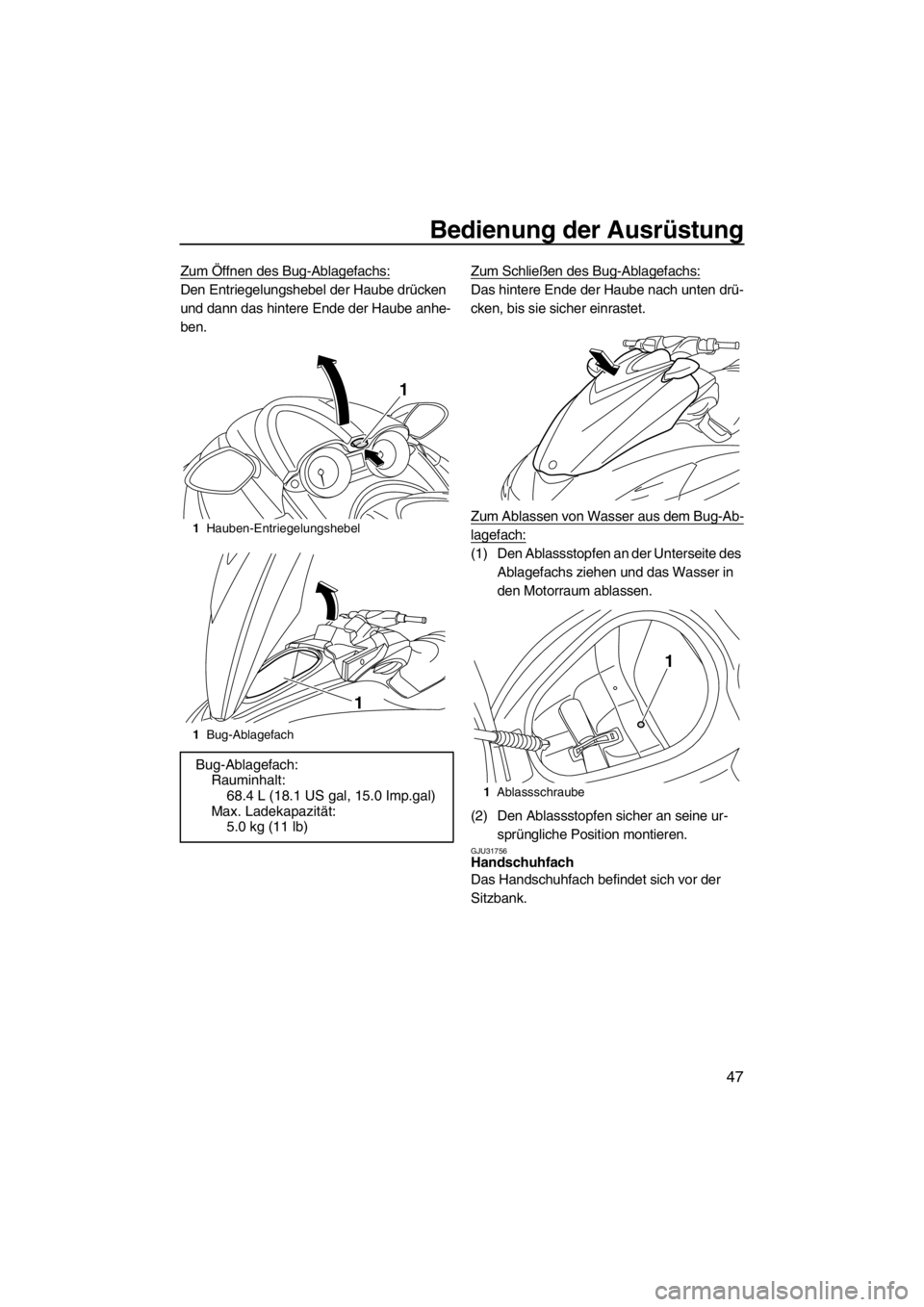

(1) Den Entriegelungshebel der Haube drü-
cken und dann das hintere Ende der
Haube anheben.
(2) Das Band aushängen und die Feuerlö-
scher-Abdeckung entfernen.
(3) Den Feuerlöscher in die Halterung ein-
führen und die Abdeckung über dem
Feuerlöscher anbringen.
(4) Die Abdeckung und den Feuerlöscher si-
cher mit dem Band befestigen.
(5) Das hintere Ende der Haube nach unten
drücken, bis sie sicher einrastet. Vor der
Verwendung des Wasserfahrzeugs si-cherstellen, dass die Haube richtig ver-
schlossen ist.
1Hauben-Entriegelungshebel
1Gummiband
2Feuerlöscher-Halter und -Abdeckung
1
12
UF2C73G0.book Page 50 Thursday, June 23, 2011 4:59 PM

Erfordernisse bei der Bedienung und Handhabung
51
GJU31822
Kraftstoffanforderungen GJU41291Kraftstoff
WARNUNG
GWJ00282

Benzin und Benzindämpfe sind extrem
leicht entflammbar. Um Feuer und Ex-
plosionen zu verhindern und ein Verlet-
zungsrisiko beim Tanken zu vermeiden,
folgende Anweisungen befolgen.

Benzin ist giftig und kann schwere Ver-
letzungen verursachen oder tödlich
sein. Im Umgang mit Benzin stets vor-
sichtig sein. Niemals Benzin mit dem
Mund ansaugen. Falls Sie Kraftstoff ver-
schlucken, in die Augen bekommen
oder Dämpfe eingeatmet haben, sollten
Sie sofort ärztliche Hilfe in Anspruch
nehmen. Falls Benzin mit der Haut in Be-
rührung kommt, die betroffenen Stellen
mit Seife und Wasser waschen. Falls
Benzin auf die Kleidung gerät, sollte die
Kleidung gewechselt werden.
ACHTUNG
GCJ00321

Kein verbleites Benzin verwenden. Ver-
bleites Benzin kann den Motor schwer
beschädigen.

Darauf achten, dass kein Wasser und
Schmutz in den Kraftstofftank gerät.
Verunreinigter Kraftstoff kann die Leis-
tung beeinträchtigen oder Motorschä-
den verursachen. Ausschließlich fri-
sches Benzin aus einem
verschlossenen Behälter benutzen.
Gasohol
Es gibt zwei Arten von Gasohol: auf Äthanol-
basis und auf Methanolbasis.
Gasohol auf Äthanolbasis kann verwendet
werden, wenn der Äthanolgehalt maximal
10% beträgt und der Kraftstoff die Mindestok-
tanzahl aufweist. E-85 ist ein Kraftstoffge-
misch, das zu 85% Ethanol enthält und daher
nicht für dieses Wasserfahrzeug verwendet
werden darf. Alle Ethanol-Gemische, die
mehr als 10% Ethanol enthalten, können
Schäden im Kraftstoffsystem verursachen
oder die Motorleistung beeinträchtigen.
Yamaha empfiehlt kein Gasohol, das Metha-
nol enthält, da es Schäden im Kraftstoffsys-
tem oder eine Beeinträchtigung der Motorleis-
tung verursachen kann.
Befüllen des Kraftstofftanks:
(1) Vor dem Tanken den Motor ausschalten.
Nicht auf dem Wasserfahrzeug stehen
oder sitzen. Den Tank niemals in der
Nähe von brennenden Zigaretten, Fun-
ken, offenem Feuer oder anderen Zünd-
quellen auffüllen.
(2) Das Wasserfahrzeug an einem gut belüf-
teten Ort in horizontaler Position abstel-
len.
(3) Die Sitze abnehmen und den Kraftstoff-
stand kontrollieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 43.) Empfohlener Kraftstoff:
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von
86
(Pumpen-Oktanzahl) = (R + M)/2
90 (Research-Oktanzahl)
UF2C73G0.book Page 51 Thursday, June 23, 2011 4:59 PM

Erfordernisse bei der Bedienung und Handhabung
52

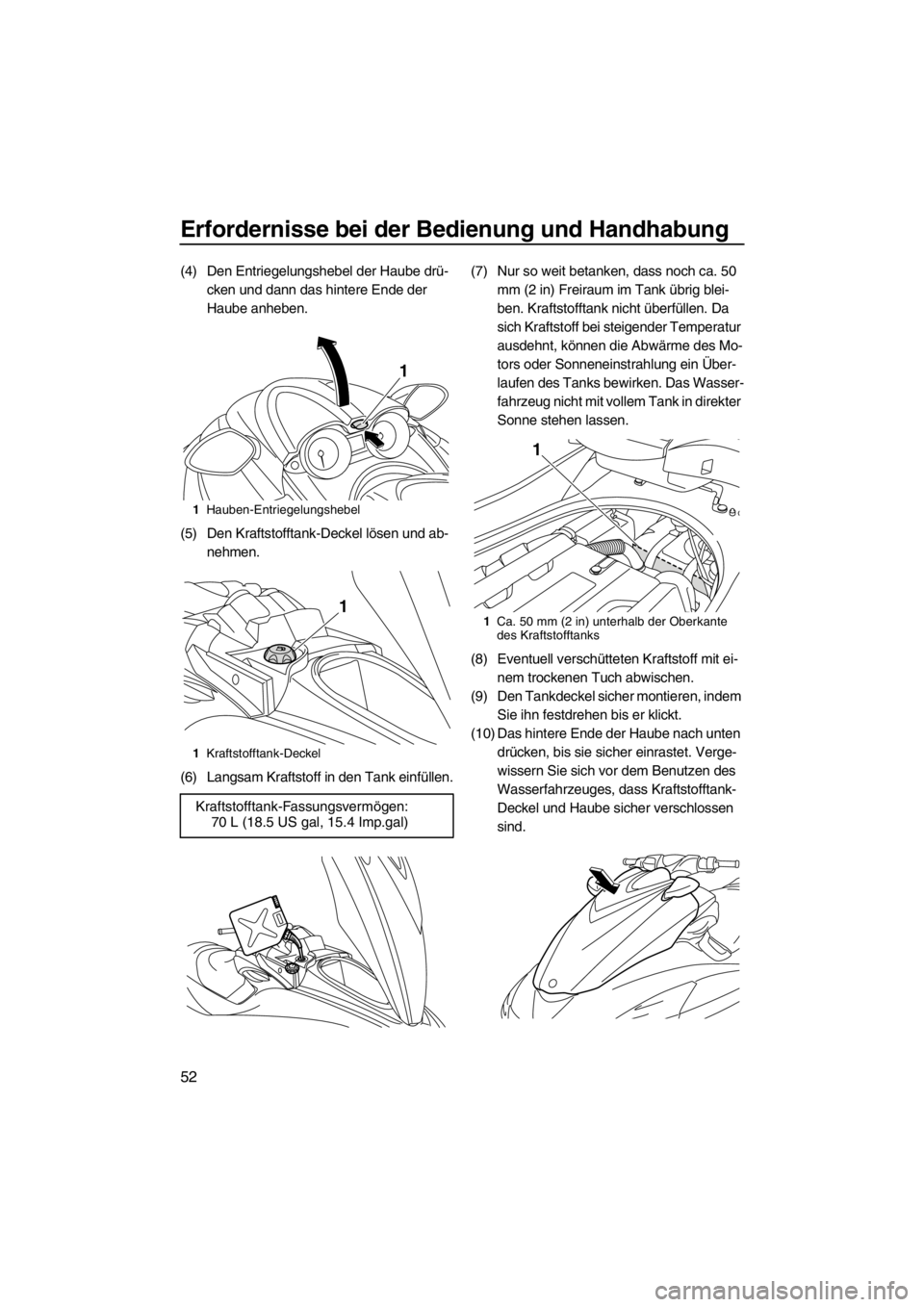

(4) Den Entriegelungshebel der Haube drü-
cken und dann das hintere Ende der
Haube anheben.
(5) Den Kraftstofftank-Deckel lösen und ab-
nehmen.
(6) Langsam Kraftstoff in den Tank einfüllen.(7) Nur so weit betanken, dass noch ca. 50
mm (2 in) Freiraum im Tank übrig blei-
ben. Kraftstofftank nicht überfüllen. Da
sich Kraftstoff bei steigender Temperatur
ausdehnt, können die Abwärme des Mo-
tors oder Sonneneinstrahlung ein Ãœber-
laufen des Tanks bewirken. Das Wasser-
fahrzeug nicht mit vollem Tank in direkter
Sonne stehen lassen.
(8) Eventuell verschütteten Kraftstoff mit ei-
nem trockenen Tuch abwischen.
(9) Den Tankdeckel sicher montieren, indem
Sie ihn festdrehen bis er klickt.
(10) Das hintere Ende der Haube nach unten
drücken, bis sie sicher einrastet. Verge-
wissern Sie sich vor dem Benutzen des
Wasserfahrzeuges, dass Kraftstofftank-
Deckel und Haube sicher verschlossen
sind.
1Hauben-Entriegelungshebel
1Kraftstofftank-Deckel
Kraftstofftank-Fassungsvermögen:
70 L (18.5 US gal, 15.4 Imp.gal)
1
11Ca. 50 mm (2 in) unterhalb der Oberkante
des Kraftstofftanks
1
UF2C73G0.book Page 52 Thursday, June 23, 2011 4:59 PM

Erfordernisse bei der Bedienung und Handhabung
53
(11) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.GJU40290
Motoröl-Anforderungen GJU41510Motoröl
ACHTUNG
GCJ00281
Ausschließlich Viertaktmotoröl verwen-
den. Die Verwendung von Zweitaktmotor-
öl könnte den Motor schwer beschädigen.
Kontrollieren des Motorölstands
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ01001
Darauf achten, dass kein Wasser und
Schmutz in die Öltank-Einfüllöffnung ge-
raten. Schmutz und Wasser im Motoröl
können den Motor ernsthaft beschädigen.

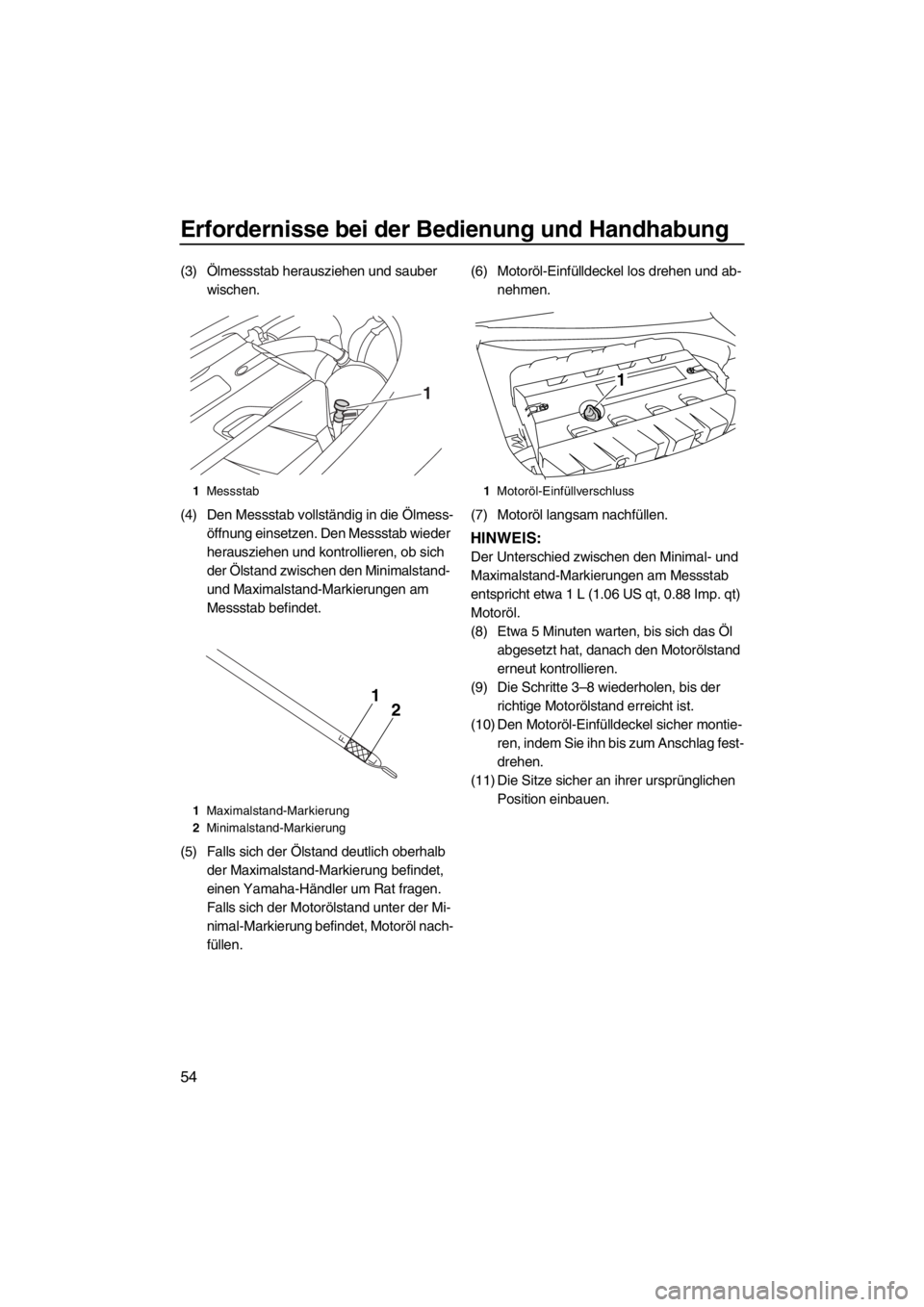

Motorölstand kontrollieren:
(1) Das Wasserfahrzeug an Land bei ausge-
schaltetem Motor in eine genau waage-
rechte Lage bringen. Wurde der Motor
betrieben, vor der Ölstandkontrolle fünf
Minuten warten, bis sich das Öl gesetzt
hat.
(2) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 43.) Empfohlene Motorölsorte:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Empfohlene Motorölqualität:
API SE, SF, SG, SH, SJ, SL
UF2C73G0.book Page 53 Thursday, June 23, 2011 4:59 PM

Erfordernisse bei der Bedienung und Handhabung
54
(3)Ölmessstab herausziehen und sauber
wischen.
(4) Den Messstab vollständig in die Ölmess-
öffnung einsetzen. Den Messstab wieder
herausziehen und kontrollieren, ob sich
der Ölstand zwischen den Minimalstand-
und Maximalstand-Markierungen am
Messstab befindet.
(5) Falls sich der Ölstand deutlich oberhalb
der Maximalstand-Markierung befindet,
einen Yamaha-Händler um Rat fragen.
Falls sich der Motorölstand unter der Mi-
nimal-Markierung befindet, Motoröl nach-
füllen.(6) Motoröl-Einfülldeckel los drehen und ab-
nehmen.
(7) Motoröl langsam nachfüllen.
HINWEIS:
Der Unterschied zwischen den Minimal- und
Maximalstand-Markierungen am Messstab
entspricht etwa 1 L (1.06 US qt, 0.88 Imp. qt)
Motoröl.
(8) Etwa 5 Minuten warten, bis sich das Öl
abgesetzt hat, danach den Motorölstand
erneut kontrollieren.
(9) Die Schritte 3–8 wiederholen, bis der
richtige Motorölstand erreicht ist.
(10) Den Motoröl-Einfülldeckel sicher montie-
ren, indem Sie ihn bis zum Anschlag fest-
drehen.
(11) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
1Messstab
1Maximalstand-Markierung
2Minimalstand-Markierung
1
21
1Motoröl-Einfüllverschluss
1
UF2C73G0.book Page 54 Thursday, June 23, 2011 4:59 PM
