reset YAMAHA GP1200 2001 Notices Demploi (in French)

ESD
2
GJU00326
AUSSTATTUNGEN UND
FUNKTIONEN
Positionen der Hauptbestandteile .............. 2-2
Bedienung der Kontrollen und anderer
Funktionen ................................................. 2-10
Sitz ........................................................... 2-10
Haube ...................................................... 2-12
Kraftstoff-Tankdeckel ............................... 2-12
Öl-Tankdeckel .......................................... 2-12
Drehknopf des Kraftstoffhahns ................ 2-14
Motorstoppschalter .................................. 2-16
Motor-Absperrschalter ............................. 2-16
Choke-Hebel ............................................ 2-16
Gashebel .................................................. 2-18
Startschalter ............................................. 2-18
Kühlwasser-Kontrollstrahlauslaß ............. 2-20
Steuersystem ........................................... 2-20
Schnellschalt-Trimmsystem (QSTS)
Wahlschalter ............................................ 2-22
Überhitzungswarnsystem des Motors ...... 2-26
Handgriff .................................................. 2-28
Multifunktionsmesser ............................... 2-30
Drehzahlmesser ....................................... 2-32
Geschwindigkeitsmesser ......................... 2-32
Reset-Taste ............................................. 2-32
Kraftstoffmesser ....................................... 2-34
Stundenzähler .......................................... 2-34
Kraftstoff-Warnanzeiger ........................... 2-36
Öl-Warnanzeiger ...................................... 2-36
Überhitzungswarnanzeiger des Motors ... 2-38
Ablagefächer ............................................ 2-40
Yamaha einstellbarer seitlicher Ausleger
(Yamaha Adjustable Sponson - Y.A.S.) ... 2-42
SJU00326
CARACTERÍSTICAS Y
FUNCIONES
Ubicación de los componentes
principales
.................................................. 2-2
Utilización de los mandos y otras
funciones
................................................... 2-10
Asiento ................................................... 2-10
Tapa ........................................................ 2-12
Tapón de llenado del depósito de
combustible ............................................ 2-12
Tapón de llenado del depósito de
aceite ...................................................... 2-12
Llave de paso de combustible ................ 2-14
Interruptor de paro del motor ................. 2-16
Interruptor de paro de emergencia
del motor ................................................ 2-16
Palanca del estárter ................................ 2-16
Manilla del acelerador ............................ 2-18
Interruptor de arranque .......................... 2-18
Surtidor testigo del agua de
refrigeración ........................................... 2-20
Sistema de gobierno ............................... 2-20
Selector del sistema de trimado rápido
(QSTS) ................................................... 2-22
Sistema de alarma de recalentamiento
del motor ................................................ 2-26
Asidero ................................................... 2-28
Visor multifunción ................................. 2-30
Tacómetro .............................................. 2-32
Velocímetro ............................................ 2-32
Botón de reinicio .................................... 2-32
Indicador de combustible ....................... 2-34
Cuenta horas ........................................... 2-34
Alarma de combustible .......................... 2-36
Alarma de aceite .................................... 2-36
Alarma de recalentamiento del motor .... 2-38
Pañoles ................................................... 2-40
Aleta ajustable Yamaha (Y.A.S.) ........... 2-42
A_F0X-81.book Page 2 Wednesday, November 8, 2000 1:22 PM

2-26
ESD
GJU00366
Überhitzungswarnsystem des
Motors
Dieses Modell ist mit einem Überhitzungswarn-
system des Motors ausgestattet.
Beginnt der Motor zu überhitzen, beginnen die
Warnleuchte und der Motorüberhitzungsanzeiger
zu blinken und der Warnsummer wird wiederholt
ertönen.
Tritt dies auf, überprüfen Sie ob Wasser am
Kühlwasser-Kontrollstrahlauslaß ausströmt. Falls
kein Wasser austritt, die Motorgeschwindigkeit re-
duzieren, das Wasserfahrzeug an Land setzen
und dann das Einlaßsieb und Flügelrad auf Ver-
stopfung überprüfen.
@ Bevor Sie versuchen, Algen oder Verschmut-
zungen aus dem Einlaßsieb oder dem Flügel-
rad zu entfernen, schalten Sie den Motor ab
und ziehen die Sperrgabel aus dem Motor-Ab-
sperrschalter. Ernsthafte Verletzung oder der
Tod könnten die Folge vom Kontakt mit den
sich drehenden Teilen der Strahlpumpe sein.
@
@
Wenn das Warnsystem anspricht, die Mo-
tordrehzahl drosseln und das Wasserfahr-
zeug an Land bringen. Werden diese Signa-
le ignoriert, schaltet sich der Motor ab und
kann dann so lange nicht wieder gestartet
werden, bis der Motor abgekühlt ist.

Falls Sie die Ursache nicht finden und be-
heben können, setzen Sie sich bitte mit ei-
nem Yamaha Vertragshändler in Verbin-
dung. Weiterhin mit hohen
Geschwindigkeiten zu fahren, könnte ernst-
haften Motorschaden nach sich ziehen.
@
HINWEIS:@ Die Reset-Taste auf der Mulitfunktionsanzeige
drücken, um den Warnsummer zu stoppen.
@
SJU00366
Sistema de alarma de
recalentamiento del motor
Este modelo está dotado de un sistema de
alarma de recalentamiento del motor.
Si el motor empieza a recalentarse, la luz de
alarma y el indicador de aviso de recalentamien-
to del motor comienzan a parpadear y la alarma
acústica suena de forma intermitente.
En ese caso, compruebe la salida de agua por
el surtidor testigo del agua de refrigeración. Si
no sale agua, reduzca el régimen del motor y
vare la moto de agua; seguidamente compruebe
si la rejilla de admisión y el rotor están obstrui-
dos.
@ Antes de proceder a eliminar las algas o resi-
duos de la rejilla de admisión o el rotor, pare
el motor y quite la pinza del interruptor de
paro de emergencia. El contacto con las piezas
giratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
@
@
Cuando se active el sistema de alarma, re-
duzca el régimen del motor y vare la moto
de agua. Si ignora estas señales, el motor se
parará y no se podrá volver a poner en
marcha hasta que se haya enfriado.

Si no consigue identificar y corregir la cau-
sa del recalentamiento, consulte a un con-
cesionario Yamaha. Si sigue navegando a
velocidades altas el motor puede sufrir ave-
rías graves.
@
NOTA:@ Pulse el botón de reinicio del visor multifunción
para que la alarma acústica deje de sonar.
@
A_F0X-81.book Page 26 Wednesday, November 8, 2000 1:22 PM

2-28
ESD
Wird die Überhitzungswarnanzeige ignoriert,
kann die Motortemperatur weiter ansteigen, be-
sonders wenn das Wasserfahrzeug bei höheren
Geschwindigkeiten betrieben wird. Wenn dies
passiert, beginnen die Warnleuchte und der
Überhitzungs-Warnanzeiger des Motors schnell
zu blinken, der Warnsummer gibt einen Dauerton
ab und das Überhitzungswarnsystem schaltet die
Zündung des Motors aus, um eine schwere Über-
hitzung zu verhindern. Der Motor kann erst wieder
gestartet werden, wenn er sich abgekühlt hat, es
kann daher u. U. notwendig sein, das das Was-
serfahrzeug zum Strand zurück geschleppt wird.
(Abschleppverfahren siehe “Abschleppen des
Wasserfahrzeugs” auf Seite 5-18.)
@ Falls Sie die Ursache nicht finden und behe-
ben können, setzen Sie sich bitte mit einem
Yamaha Vertragshändler in Verbindung. Wei-
terhin mit hohen Geschwindigkeiten zu fah-
ren, könnte ernsthaften Motorschaden nach
sich ziehen.
@
HINWEIS:@ Die Reset-Taste auf der Mulitfunktionsanzeige
drücken, um den Warnsummer zu stoppen.
@
GJU00367a
Handgriff
Der Handgriff 1
gibt Halt beim Aufsteigen auf
das Wasserfahrzeug.
@ Nicht verwenden, um Gegenstände zu ziehen,
das Wasserfahrzeug anzuheben oder Zurrings
anzubringen, da Beschädigungen auftreten
könnten.
@
Si ignora la alarma de recalentamiento, la
temperatura del motor puede aumentar, especial-
mente si navega a velocidad alta. En ese caso, la
luz de alarma y el indicador de aviso de recalen-
tamiento del motor comienzan a parpadear rápi-
damente, la alarma acústica suena de forma con-
tinua y el sistema de recalentamiento interrumpe
el encendido del motor para reducir el riesgo de
que se produzca un recalentamiento grave. El
motor no se podrá poner en marcha hasta que se
haya enfriado, por lo que puede ser necesario re-
molcar la moto de agua hasta la playa. (Ver en el
capítulo “Remolque de la moto de agua” en la
página 5-18 el procedimiento para remolcar la
moto de agua.)
@ Si no consigue identificar y corregir la causa
del recalentamiento, consulte a un concesio-
nario Yamaha. Si sigue navegando a velocida-
des altas el motor puede sufrir averías graves.
@
NOTA:@ Pulse el botón de reinicio del visor multifunción
para que la alarma acústica deje de sonar.
@
SJU00367a
Asidero
El asidero 1
facilita el embarque.
@ No lo utilice para remolcar objetos, elevar la
moto de agua o afirmar amarras, ya que po-
dría dañarlo.
@
A_F0X-81.book Page 28 Wednesday, November 8, 2000 1:22 PM

2-30
ESD
GJU00698a
Multifunktionsmesser
Dieses Meßgerät umfaßt die folgenden Funk-
tionen, um den Betrieb des Wasserfahrzeugs ein-
facher und komfortabler zu gestalten.
1
Drehzahlmesser
2
Geschwindigkeitsmesser
3
Kraftstoffmesser
4
Stundenzähler
5
Warnleuchte
6
Öl-Warnanzeiger
7
Überhitzungswarnanzeiger des Motors
8
Kraftstoff-Warnanzeiger
9
Reset-Taste
@
Den Motor nicht auf Vollgas oder länger als
15 Sekunden lang an Land laufen lassen,
um die Meßgerätfunktion zu überprüfen.
Der Motor könnte überhitzen.

Nur die vorgeschriebenen Widerstands-
Zündkerzen und Kerzenstecker verwen-
den, da sonst das Meßgerät u. U. nicht kor-
rekt funktioniert.
@
HINWEIS:@ Alle Anzeigen leuchten auf und der Warnsummer
ertönt nach dem Motorstart zweimal. Danach ar-
beitet das Meßgerät nach einigen Sekunden nor-
mal. Nachdem der Motor gestoppt wurde, bleibt
die gegenwärtige Anzeige 30 Sekunden lang be-
stehen.
@
SJU00698a
Visor multifunción
Este visor dispone de las siguientes funciones
de ayuda que facilitan la navegación.
1
Tacómetro
2
Velocímetro
3
Indicador de combustible
4
Cuenta horas
5
Luz de alarma
6
Alarma de aceite
7
Alarma de recalentamiento del motor
8
Alarma de combustible
9
Botón de reinicio
@
No haga funcionar el motor a todo gas o
durante más de 15 segundos para compro-
bar el indicador para el funcionamiento en
tierra. El motor se podría recalentar.

Utilice la bujías y el tapón especificados
tipo resistencia, de lo contrario el visor fun-
cionar de forma errática.
@
NOTA:@ Después de arrancar el motor todo el visor se ilu-
mina y la alarma acústica suena dos veces. Se-
guidamente, el visor funciona con normalidad
después de unos segundos. La indicación actual
seguirá funcionando durante 30 segundos des-
pués de parar el motor.
@
A_F0X-81.book Page 30 Wednesday, November 8, 2000 1:22 PM

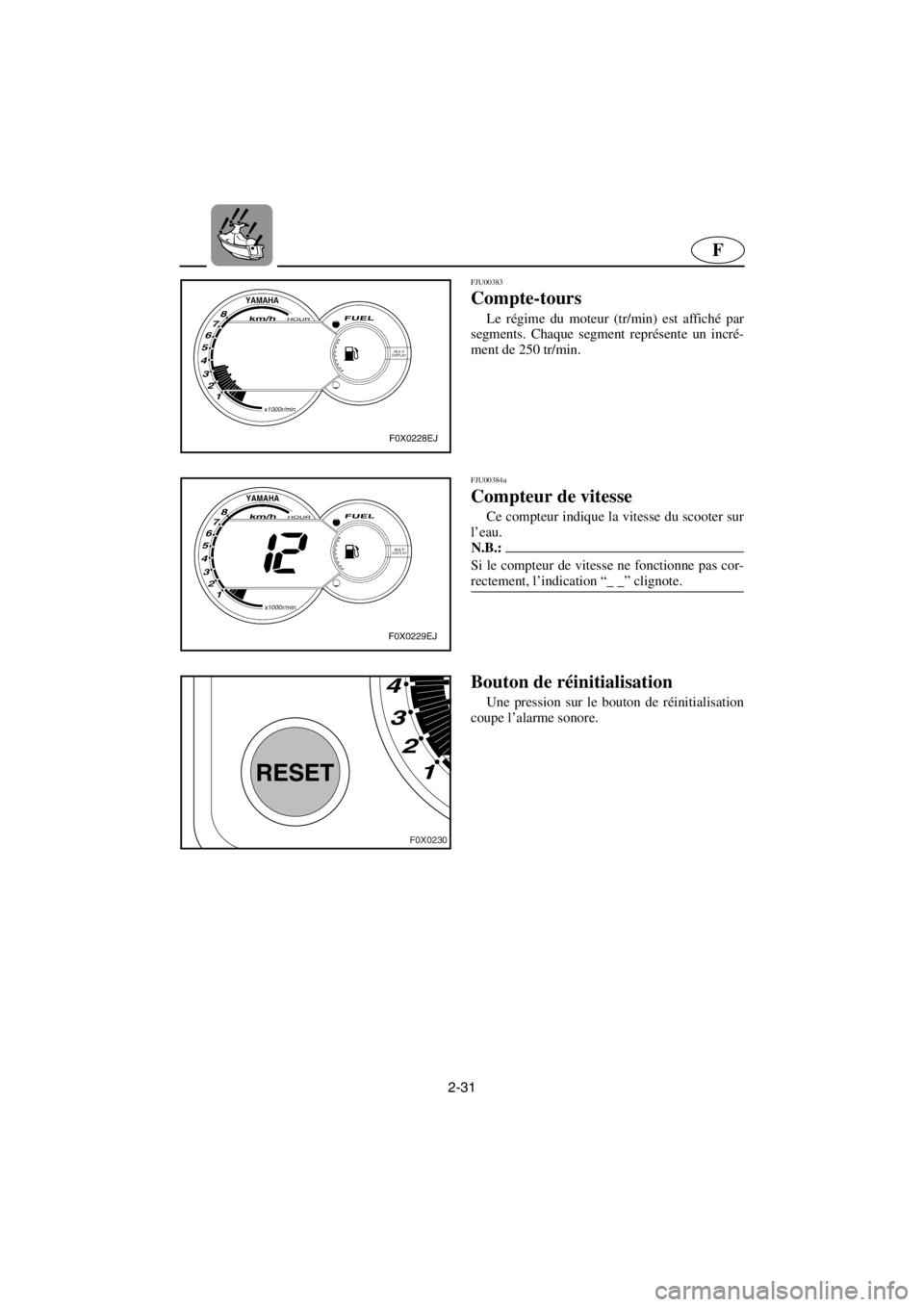

2-31
F
F0X0230
RESET
4
3
2
1
FJU00383
Compte-tours
Le régime du moteur (tr/min) est affiché par
segments. Chaque segment représente un incré-
ment de 250 tr/min.
FJU00384a
Compteur de vitesse
Ce compteur indique la vitesse du scooter sur
l’eau.
N.B.:@ Si le compteur de vitesse ne fonctionne pas cor-
rectement, l’indication “_ _” clignote.
@
Bouton de réinitialisation
Une pression sur le bouton de réinitialisation
coupe l’alarme sonore.
A_F0X-81.book Page 31 Wednesday, November 8, 2000 1:22 PM

2-32
ESD
GJU00383
Drehzahlmesser
Die Motorgeschwindigkeit (U/Min) wird in Seg-
menten angezeigt. Jedes Segment zeigt eine
Steigerung von 250 U/Min an.
GJU00384a
Geschwindigkeitsmesser
Dieses Meßgerät zeigt die Geschwindigkeit
des Wasserfahzeugs gegenüber dem Wasser an.
HINWEIS:@ Wenn der Geschwindigkeitsmesser nicht richtig
funktioniert, blinkt die “_ _” Anzeige.
@
Reset-Taste
Ein Druck auf die Reset-Taste stoppt den
Warnsummer.
SJU00383
Tacómetro
El régimen del motor (r/min) se muestra por
segmentos. Cada segmento indica un incremento
de 250 r/min.
SJU00384a
Velocímetro
El indicador muestra la velocidad de la moto
de agua sobre el agua.
NOTA:@ Si el velocímetro falla, la indicación “_ _” parpa-
dea.
@
Botón de reinicio
Al pulsar el botón de reinicio la alarma acústi-
ca deja de sonar.
A_F0X-81.book Page 32 Wednesday, November 8, 2000 1:22 PM

6-4
D
M
Mit Ihrem Wasserfahrzeug vertraut
werden .................................................. 3-40
Motor-Absperrschalter........................... 2-16
Motorraum ............................................. 3-14
Motor-Seriennummer .............................. 1-2
Motorstoppleine (Reißleine) .................. 3-24
Motorstoppschalter................................ 2-16
Multifunktionsmesser ................... 2-30, 3-26
N
Notfallverfahren ..................................... 5-12
O
Ölfilter .................................................... 4-24
Öltank .................................................... 4-24
Öl-Tankdeckel ....................................... 2-12
Öl-Warnanzeiger ................................... 2-36
P
Positionen der Etiketten .......................... 1-3
Positionen der Hauptbestandteile ........... 2-2
Problembehebung ................................... 5-4
Prüfliste für die Überprüfungen vor
der Inbetriebnahme ............................... 3-10
Prüfpunkte vor der Inbetriebnahme....... 3-14
R
Reinigung des Düseneinlasses und
des Flügelrads....................................... 5-12
Reset-Taste........................................... 2-32
Rumpf-Kennummer (HIN) ....................... 1-2
S
Säuberung und Einstellung der
Zündkerzen ........................................... 4-30
Schmierstellen....................................... 4-32
Schmierung ............................................. 4-6
Schnellschalt-Trimmsystem (QSTS)
Wahlschalter ......................................... 2-22
Sicherheitsinformationen....................... 1-10
Sicherheitsregeln der Schiffahrt ............ 1-30
Sitz ........................................................ 2-10
Spülen des Kühlsystems ......................... 4-2
Starten und Aufsitzen in seichtem
Gewässer .............................................. 3-50
Starten von einem Pier aus ................... 3-50
Startschalter .......................................... 2-18
Steuersystem ............................... 2-20, 3-22
Stillegung ................................................ 4-2Störungssuchtabelle................................ 5-4
Strahltriebwerk ...................................... 3-24
Stundenzähler ....................................... 2-34
T
Tabelle zur regelmäßigen Wartung ....... 4-16
Technische Daten ................................. 4-48
Transport ............................................... 3-72
U
Überbrücken der Batterie ...................... 5-14
Überhitzungswarnanzeiger des
Motors ................................................... 2-38
Überhitzungswarnsystem des Motors ... 2-26
Überprüfung der Batterie ....................... 4-38
Überprüfung des Kraftstoffsystems ....... 4-20
Überprüfung des Öleinspritzsystems .... 4-24
Überprüfung des
QSTS-Mechanismus ............................. 4-28
Überprüfung des Steuerseilzugs ........... 4-26
Überprüfungen nach dem Betrieb ......... 3-68
Überprüfungen vor Inbetriebnahme ...... 3-10
Überprüfung und Einstellung des
Gasseilzugs ........................................... 4-26
Untergegangenes Wasserfahrzeug ...... 5-20
V
Verlassen des Wasserfahrzeugs .......... 3-38
Vorderes Ablagefach ............................. 2-40
Vorsicht-Etiketten .................................... 1-7
W
Warnung-Etiketten .................................. 1-4
Wartung und Einstellungen ................... 4-12
Wasserabscheider ................................ 3-16
Wenden des Wasserfahrzeugs ............. 3-60
Wichtige Etiketten ................................... 1-3
Y
Yamaha einstellbarer seitlicher
Ausleger (Yamaha Adjustable
Sponson - Y.A.S.) ................................. 2-42
A_F0X-81.book Page 4 Wednesday, November 8, 2000 1:22 PM
