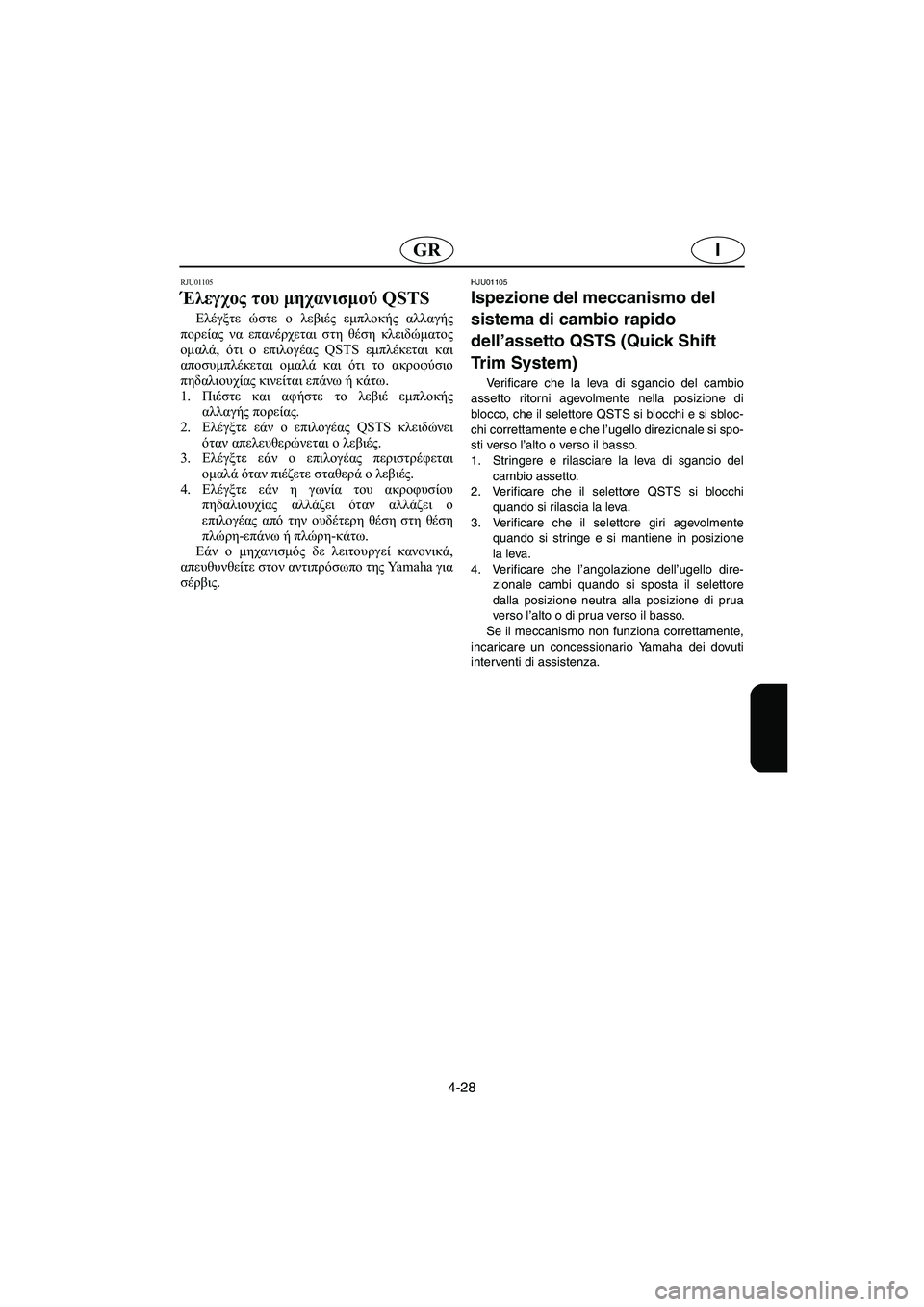

Έλεγχος του μηχανισμού QSTS
Ελέγξτε ώστε ο λεβιές εμπλοκής αλλαγής
πορείας να επανέρχεται στη θέση κλειδώματος
ομαλά, ότι ο επιλογέας QSTS εμπλέκεται και
αποσυμπλέκεται ομαλά και ότι το ακροφύσιο
πηδαλιουχίας κινείται επάνω ή κάτω.
1.Πιέστε και αφήστε το λεβιέ εμπλοκής
αλλαγής πορείας.
2.Ελέγξτε εάν ο επιλογέας QSTS κλειδώνει
όταν απελευθερώνεται ο λεβιές.
3.Ελέγξτε εάν ο επιλογέας περιστρέφεται
ομαλά όταν πιέζετε σταθερά ο λεβιές.
4.Ελέγξτε εάν η γωνία του ακροφυσίου
πηδαλιουχίας αλλάζει όταν αλλάζει ο
επιλογέας από την ουδέτερη θέση στη θέση
πλώρη-επάνω ή πλώρη-κάτω.
Εάν ο μηχανισμός δε λειτουργεί κανονικά,
απευθυνθείτε στον αντιπρόσωπο της Yamaha για
σέρβις.
HJU01105
Ispezione del meccanismo del
sistema di cambio rapido
dell’assetto QSTS (Quick Shift
Trim System)
Verificare che la leva di sgancio del cambio
assetto ritorni agevolmente nella posizione di
blocco, che il selettore QSTS si blocchi e si sbloc-
chi correttamente e che l’ugello direzionale si spo-
sti verso l’alto o verso il basso.
1. Stringere e rilasciare la leva di sgancio del
cambio assetto.
2. Verificare che il selettore QSTS si blocchi
quando si rilascia la leva.
3. Verificare che il selettore giri agevolmente
quando si stringe e si mantiene in posizione
la leva.
4. Verificare che l’angolazione dell’ugello dire-
zionale cambi quando si sposta il selettore
dalla posizione neutra alla posizione di prua
verso l’alto o di prua verso il basso.
Se il meccanismo non funziona correttamente,
incaricare un concessionario Yamaha dei dovuti
interventi di assistenza.
UF0X82B0.book Page 28 Friday, August 3, 2001 11:50 AM

4-29
P
PJU01106

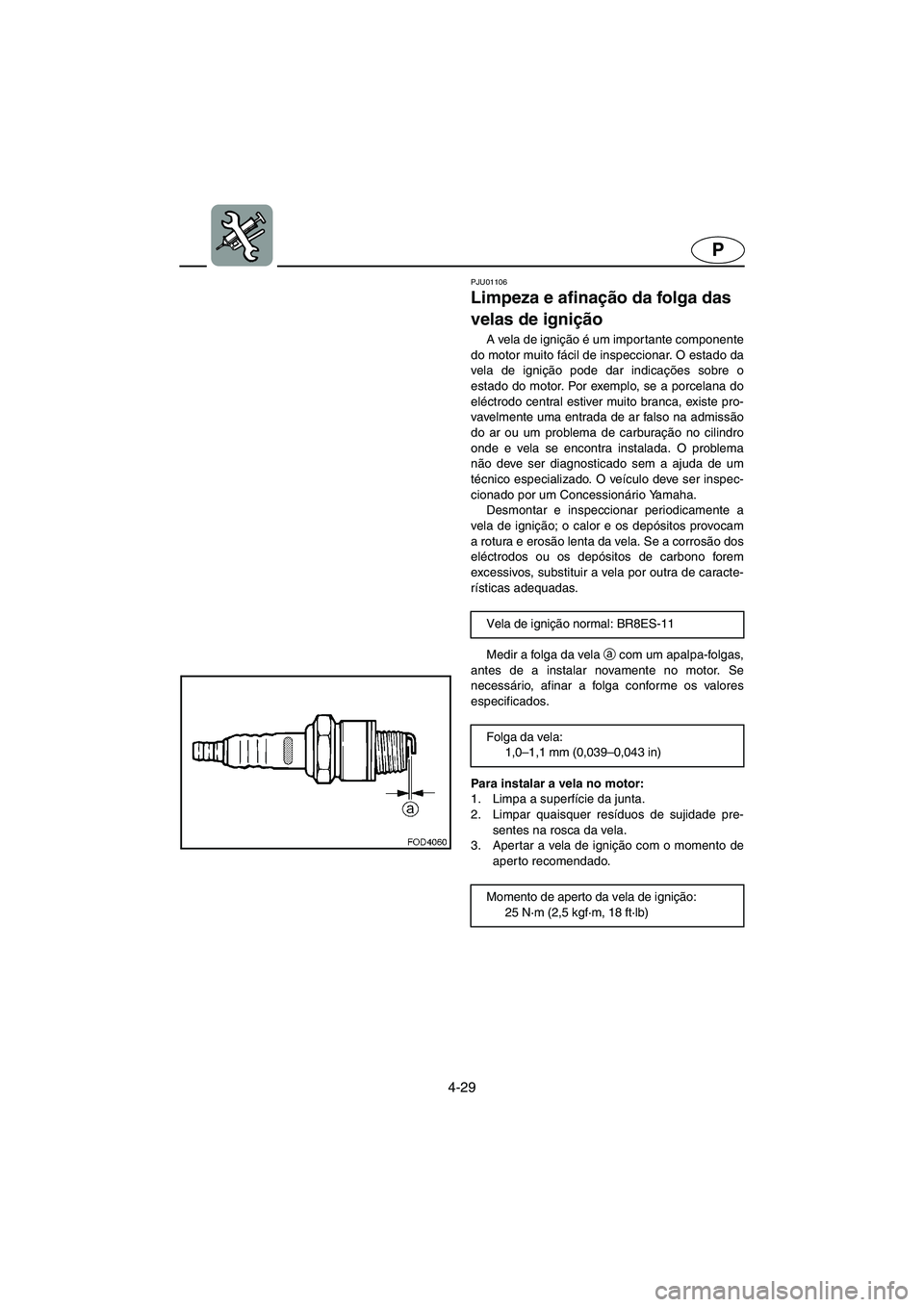

Limpeza e afinação da folga das
velas de ignição
A vela de ignição é um importante componente
do motor muito fácil de inspeccionar. O estado da
vela de ignição pode dar indicações sobre o
estado do motor. Por exemplo, se a porcelana do
eléctrodo central estiver muito branca, existe pro-
vavelmente uma entrada de ar falso na admissão
do ar ou um problema de carburação no cilindro
onde e vela se encontra instalada. O problema
não deve ser diagnosticado sem a ajuda de um
técnico especializado. O veículo deve ser inspec-
cionado por um Concessionário Yamaha.
Desmontar e inspeccionar periodicamente a
vela de ignição; o calor e os depósitos provocam
a rotura e erosão lenta da vela. Se a corrosão dos
eléctrodos ou os depósitos de carbono forem
excessivos, substituir a vela por outra de caracte-
rísticas adequadas.
Medir a folga da vela a
com um apalpa-folgas,
antes de a instalar novamente no motor. Se
necessário, afinar a folga conforme os valores
especificados.
Para instalar a vela no motor:
1. Limpa a superfície da junta.
2. Limpar quaisquer resíduos de sujidade pre-
sentes na rosca da vela.
3. Apertar a vela de ignição com o momento de
aperto recomendado. Vela de ignição normal: BR8ES-11
Folga da vela:
1,0–1,1 mm (0,039–0,043 in)
Momento de aperto da vela de ignição:
25 N·m (2,5 kgf·m, 18 ft·lb)
UF0X82B0.book Page 29 Friday, August 3, 2001 11:50 AM

4-30
IGR
RJU01106

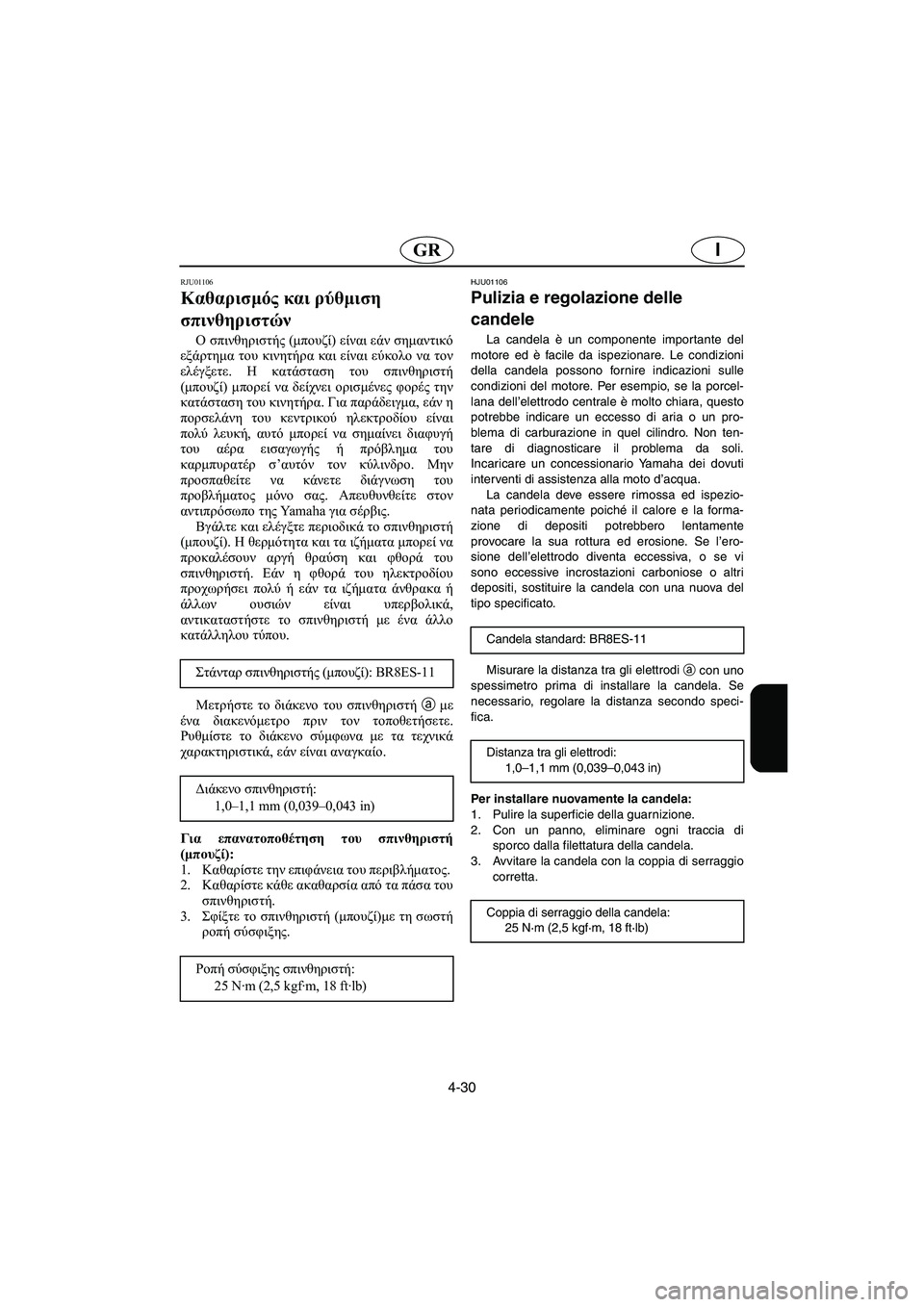

Καθαρισμός και ρύθμιση
σπινθηριστών
Ο σπινθηριστής (μπουζί) είναι εάν σημαντικό
εξάρτημα του κινητήρα και είναι εύκολο να τον
ελέγξετε. Η κατάσταση του σπινθηριστή
(μπουζί) μπορεί να δείχνει ορισμένες φορές την
κατάσταση του κινητήρα. Για παράδειγμα, εάν η
πορσελάνη του κεντρικού ηλεκτροδίου είναι
πολύ λευκή, αυτό μπορεί να σημαίνει διαφυγή
του αέρα εισαγωγής ή πρόβλημα του
καρμπυρατέρ σ’αυτόν τον κύλινδρο. Μην
προσπαθείτε να κάνετε διάγνωση του
προβλήματος μόνο σας. Απευθυνθείτε στον
αντιπρόσωπο της Ya m a h a για σέρβις.
Βγάλτε και ελέγξτε περιοδικά το σπινθηριστή
(μπουζί). Η θερμότητα και τα ιζήματα μπορεί να
προκαλέσουν αργή θραύση και φθορά του
σπινθηριστή. Εάν η φθορά του ηλεκτροδίου
προχωρήσει πολύ ή εάν τα ιζήματα άνθρακα ή
άλλων ουσιών είναι υπερβολικά,
αντικαταστήστε το σπινθηριστή με ένα άλλο
κατάλληλου τύπου.
Μετρήστε το διάκενο του σπινθηριστή a με
ένα διακενόμετρο πριν τον τοποθετήσετε.
Ρυθμίστε το διάκενο σύμφωνα με τα τεχνικά
χαρακτηριστικά, εάν είναι αναγκαίο.
Για επανατοποθέτηση του σπινθηριστή
(μπουζί):
1.Καθαρίστε την επιφάνεια του περιβλήματος.
2.Καθαρίστε κάθε ακαθαρσία από τα πάσα του
σπινθηριστή.
3.Σφίξτε το σπινθηριστή (μπουζί)με τη σωστή
ροπή σύσφιξης. Στάνταρ σπινθηριστής (μπουζί): BR8ES-11
Διάκενο σπινθηριστή:
1,0–1,1 mm (0,039–0,043 in)
Ροπή σύσφιξης σπινθηριστή:
25 N∙m (2,5 kgf∙m, 18 ft∙lb)
HJU01106
Pulizia e regolazione delle
candele
La candela è un componente importante del
motore ed è facile da ispezionare. Le condizioni
della candela possono fornire indicazioni sulle
condizioni del motore. Per esempio, se la porcel-
lana dell’elettrodo centrale è molto chiara, questo
potrebbe indicare un eccesso di aria o un pro-
blema di carburazione in quel cilindro. Non ten-
tare di diagnosticare il problema da soli.
Incaricare un concessionario Yamaha dei dovuti
interventi di assistenza alla moto d’acqua.
La candela deve essere rimossa ed ispezio-
nata periodicamente poiché il calore e la forma-
zione di depositi potrebbero lentamente
provocare la sua rottura ed erosione. Se l’ero-
sione dell’elettrodo diventa eccessiva, o se vi
sono eccessive incrostazioni carboniose o altri
depositi, sostituire la candela con una nuova del
tipo specificato.
Misurare la distanza tra gli elettrodi
a con uno
spessimetro prima di installare la candela. Se
necessario, regolare la distanza secondo speci-
fica.
Per installare nuovamente la candela:
1. Pulire la superficie della guarnizione.
2. Con un panno, eliminare ogni traccia di
sporco dalla filettatura della candela.
3. Avvitare la candela con la coppia di serraggio
corretta. Candela standard: BR8ES-11
Distanza tra gli elettrodi:
1,0–1,1 mm (0,039–0,043 in)
Coppia di serraggio della candela:
25 N·m (2,5 kgf·m, 18 ft·lb)
UF0X82B0.book Page 30 Friday, August 3, 2001 11:50 AM

4-31
P
NOTA :@
Limpar os resíduos de água da vela de ignição
ou no interior do cachimbo, antes de instalar
neste na vela. Empurrar o cachimbo na vela,
até prender.

Se não estiver disponível uma chave dinamo-
métrica na altura da instalação das velas,
aper tar manualmente a vela e depois apertar
mais 1/4 ou 1/2 volta. Logo que possível, a
vela deve ser apertada com uma chave dina-
mométrica.
@
@ Proceder com o cuidado necessário para não
danificar o isolamento durante a remoção e
instalação da vela de ignição. A danificação
do isolamento permite a saída de faíscas, o
que pode provocar uma explosão ou incêndio.
@
PJU01107

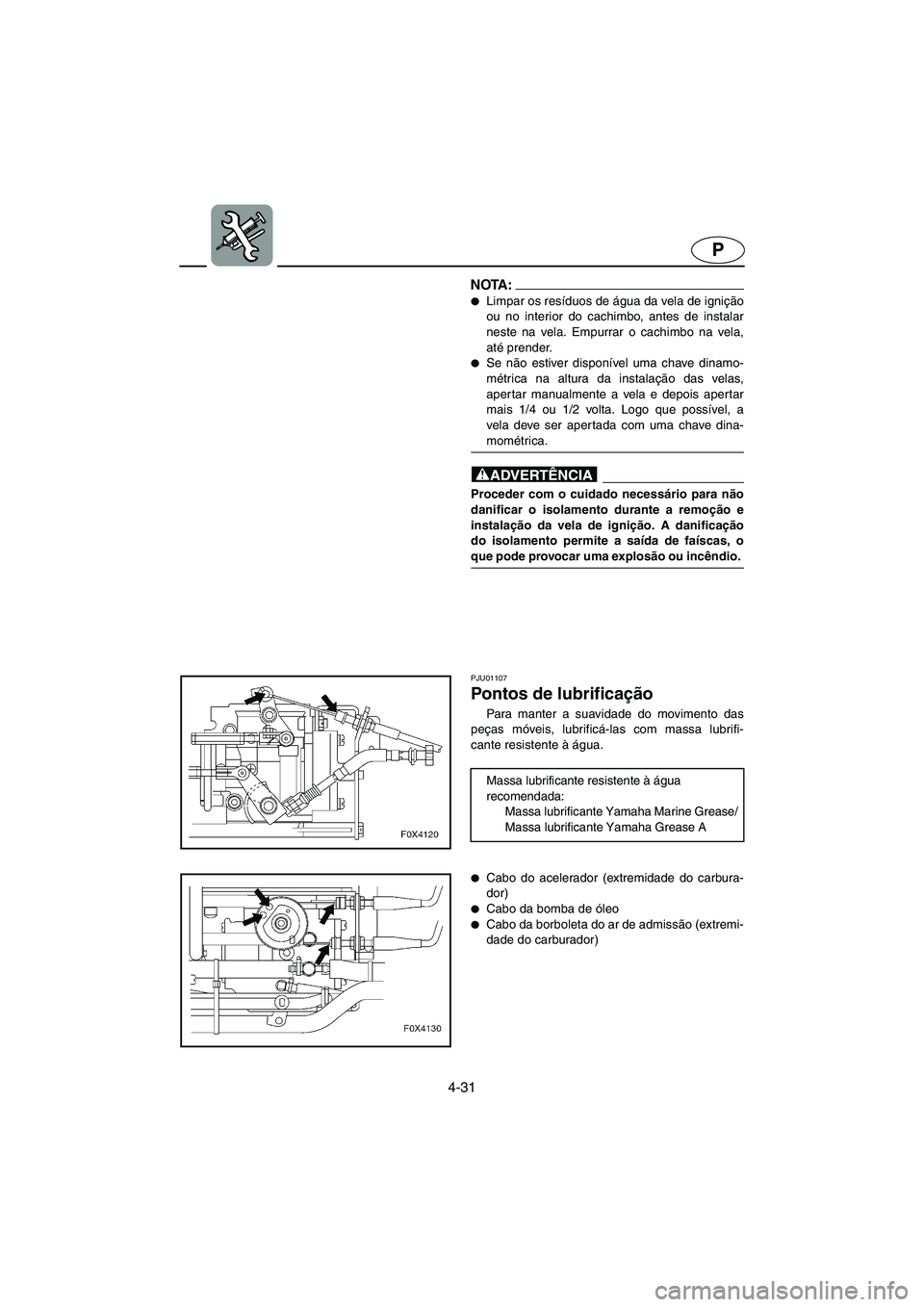

Pontos de lubrificação
Para manter a suavidade do movimento das
peças móveis, lubrificá-las com massa lubrifi-
cante resistente à água.
Massa lubrificante resistente à água
recomendada:
Massa lubrificante Yamaha Marine Grease/
Massa lubrificante Yamaha Grease A

Cabo do acelerador (extremidade do carbura-
dor)

Cabo da bomba de óleo

Cabo da borboleta do ar de admissão (extremi-
dade do carburador)
UF0X82B0.book Page 31 Friday, August 3, 2001 11:50 AM

4-32
IGR
@

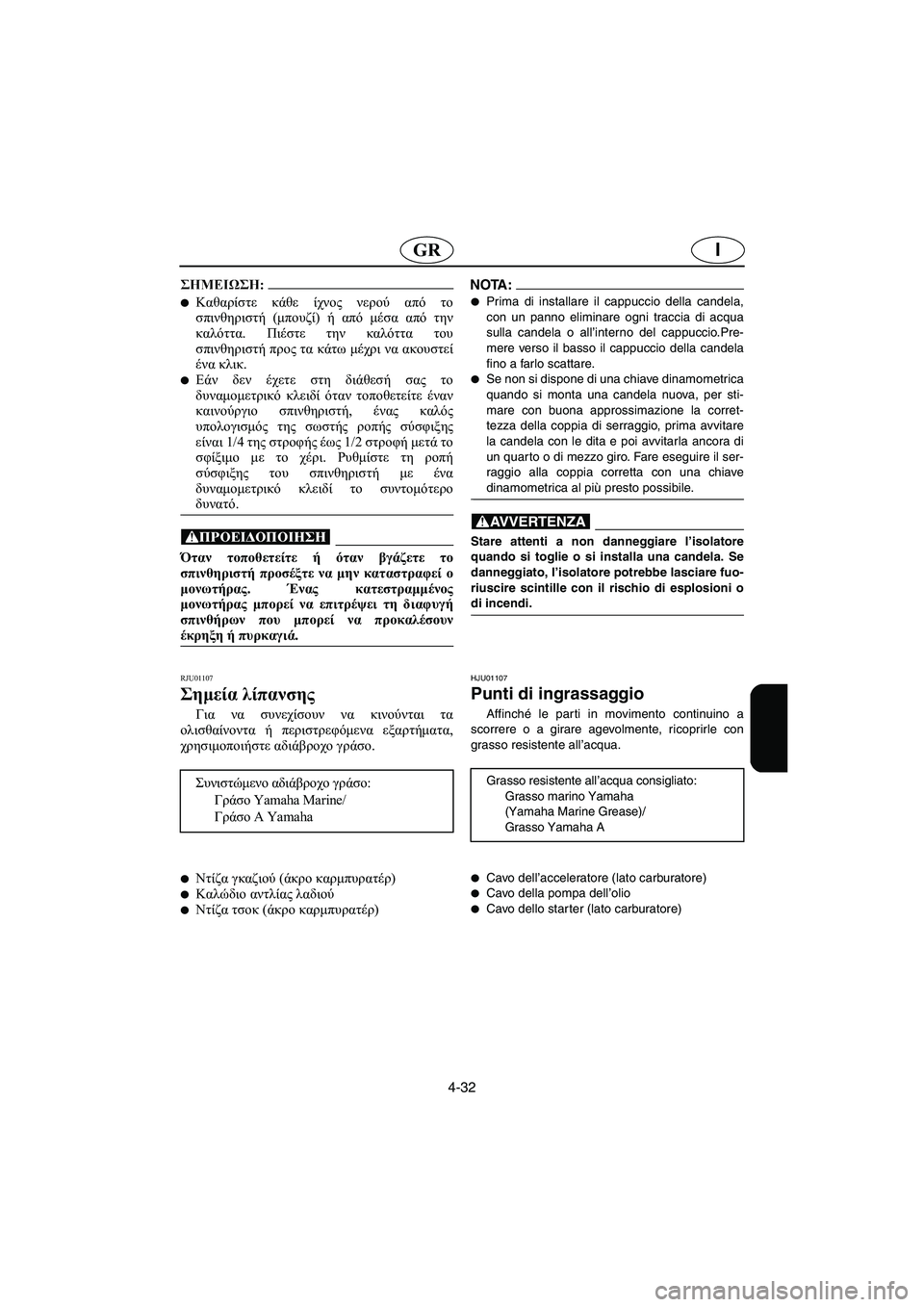

Καθαρίστε κάθε ίχνος νερού από το
σπινθηριστή (μπουζί) ή από μέσα από την
καλόττα. Πιέστε την καλόττα του
σπινθηριστή προς τα κάτω μέχρι να ακουστεί
ένα κλικ.

Εάν δεν έχετε στη διάθεσή σας το
δυναμομετρικό κλειδί όταν τοποθετείτε έναν
καινούργιο σπινθηριστή, ένας καλός
υπολογισμός της σωστής ροπής σύσφιξης
είναι 1/4 της στροφής έως 1/2 στροφή μετά το
σφίξιμο με το χέρι. Ρυθμίστε τη ροπή
σύσφιξης του σπινθηριστή με ένα
δυναμομετρικό κλειδί το συντομότερο
δυνατό.
@
@ Όταν τοποθετείτε ή όταν βγάζετε το
σπινθηριστή προσέξτε να μην καταστραφεί ο
μονωτήρας. Ένας κατεστραμμένος
μονωτήρας μπορεί να επιτρέψει τη διαφυγή
σπινθήρων που μπορεί να προκαλέσουν
έκρηξη ή πυρκαγιά.
@
RJU01107
Σημεία λίπανσης
Για να συνεχίσουν να κινούνται τα
ολισθαίνοντα ή περιστρεφόμενα εξαρτήματα,
χρησιμοποιήστε αδιάβροχο γράσο.
Συνιστώμενο αδιάβροχο γράσο:
Γράσο Yamaha Marine/
Γράσο Α Yamaha

Ντίζα γκαζιού (άκρο καρμπυρατέρ)
Καλώδιο αντλίας λαδιού

Ντίζα τσοκ (άκρο καρμπυρατέρ)
NOTA :@
Prima di installare il cappuccio della candela,
con un panno eliminare ogni traccia di acqua
sulla candela o all’interno del cappuccio.Pre-
mere verso il basso il cappuccio della candela
fino a farlo scattare.

Se non si dispone di una chiave dinamometrica
quando si monta una candela nuova, per sti-
mare con buona approssimazione la corret-
tezza della coppia di serraggio, prima avvitare
la candela con le dita e poi avvitarla ancora di
un quarto o di mezzo giro. Fare eseguire il ser-
raggio alla coppia corretta con una chiave
dinamometrica al più presto possibile.
@
@ Stare attenti a non danneggiare l’isolatore
quando si toglie o si installa una candela. Se
danneggiato, l’isolatore potrebbe lasciare fuo-
riuscire scintille con il rischio di esplosioni o
di incendi.
@
HJU01107
Punti di ingrassaggio
Affinché le parti in movimento continuino a
scorrere o a girare agevolmente, ricoprirle con
grasso resistente all’acqua.
Grasso resistente all’acqua consigliato:
Grasso marino Yamaha
(Yamaha Marine Grease)/
Grasso Yamaha A

Cavo dell’acceleratore (lato carburatore)
Cavo della pompa dell’olio

Cavo dello starter (lato carburatore)
UF0X82B0.book Page 32 Friday, August 3, 2001 11:50 AM

4-33
P

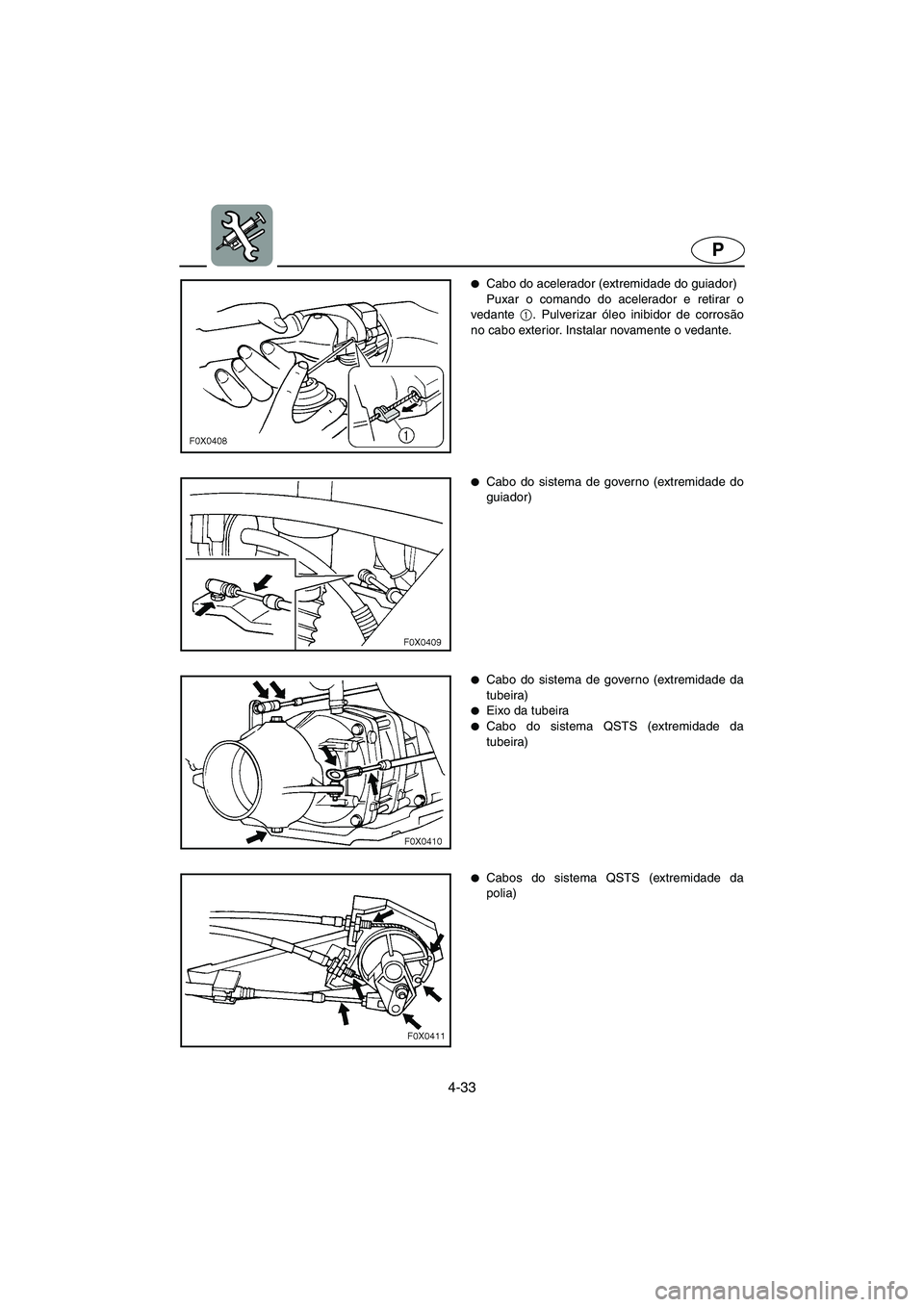

Cabo do acelerador (extremidade do guiador)
Puxar o comando do acelerador e retirar o
vedante 1
. Pulverizar óleo inibidor de corrosão
no cabo exterior. Instalar novamente o vedante.

Cabo do sistema de governo (extremidade do
guiador)

Cabo do sistema de governo (extremidade da
tubeira)

Eixo da tubeira

Cabo do sistema QSTS (extremidade da
tubeira)

Cabos do sistema QSTS (extremidade da
polia)
UF0X82B0.book Page 33 Friday, August 3, 2001 11:50 AM

4-34
IGR

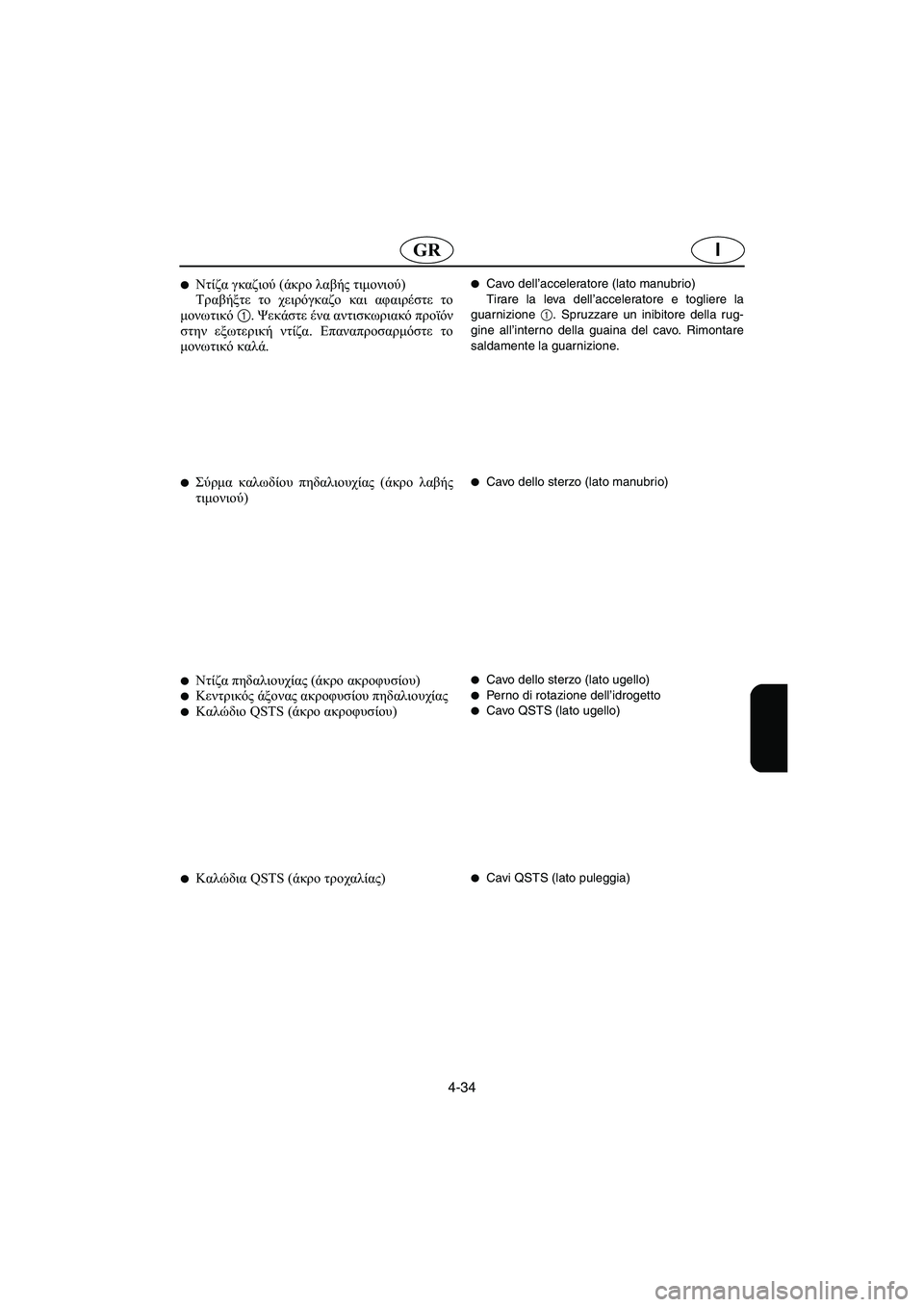

Ντίζα γκαζιού (άκρο λαβής τιμονιού)
Τραβήξτε το χειρόγκαζο και αφαιρέστε το
μονωτικό 1. Ψεκάστε ένα αντισκωριακό προϊόν
στην εξωτερική ντίζα. Επαναπροσαρμόστε το
μονωτικό καλά.

Σύρμα καλωδίου πηδαλιουχίας (άκρο λαβής
τιμονιού)

Ντίζα πηδαλιουχίας (άκρο ακροφυσίου)
Κεντρικός άξονας ακροφυσίου πηδαλιουχίας

Καλώδιο QSTS (άκρο ακροφυσίου)

Καλώδια QSTS (άκρο τροχαλίας)

Cavo dell’acceleratore (lato manubrio)
Tirare la leva dell’acceleratore e togliere la
guarnizione 1. Spruzzare un inibitore della rug-
gine all’interno della guaina del cavo. Rimontare
saldamente la guarnizione.

Cavo dello sterzo (lato manubrio)

Cavo dello sterzo (lato ugello)
Perno di rotazione dell’idrogetto

Cavo QSTS (lato ugello)

Cavi QSTS (lato puleggia)
UF0X82B0.book Page 34 Friday, August 3, 2001 11:50 AM

4-35
P

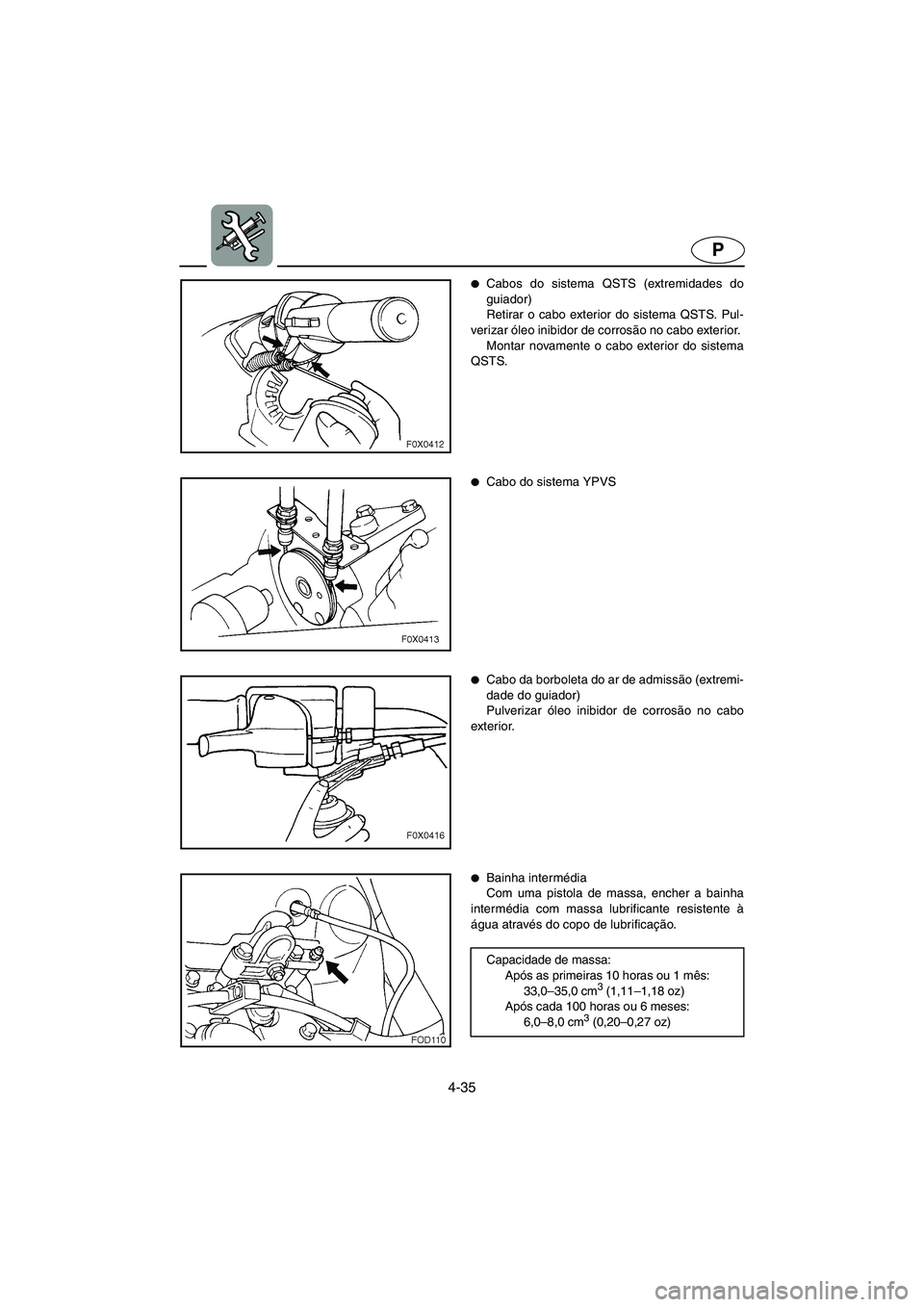

Cabos do sistema QSTS (extremidades do
guiador)
Retirar o cabo exterior do sistema QSTS. Pul-
verizar óleo inibidor de corrosão no cabo exterior.
Montar novamente o cabo exterior do sistema
QSTS.

Cabo do sistema YPVS

Cabo da borboleta do ar de admissão (extremi-
dade do guiador)
Pulverizar óleo inibidor de corrosão no cabo
exterior.

Bainha intermédia
Com uma pistola de massa, encher a bainha
intermédia com massa lubrificante resistente à
água através do copo de lubrificação.
Capacidade de massa:
Após as primeiras 10 horas ou 1 mês:
33,0–35,0 cm
3 (1,11–1,18 oz)
Após cada 100 horas ou 6 meses:
6,0–8,0 cm
3 (0,20–0,27 oz)
UF0X82B0.book Page 35 Friday, August 3, 2001 11:50 AM

4-36
IGR

Καλώδια QSTS (άκρο λαβής τιμονιού)
Βγάλτε τη θήκη του καλωδίου QSTS.
Ψεκάστε ένα αντισκωριακό προϊόν στην
εξωτερική ντίζα.
Επανεγκαταστήστε τη θήκη του καλωδίου
QSTS.

Καλώδιο YPVS

Ντίζα τσοκ (πλευρά λαβής τιμονιού)
Ψεκάστε το αντισκωριακό προϊόν στην
εξωτερική ντίζα.

Ενδιάμεσο περίβλημα
Χρησιμοποιώντας ένα γρασσαδόρο, γεμίστε
το ενδιάμεσο περίβλημα με αδιάβροχο γράσσο
μέσα από το γρασσαδοράκι.
Ικανότητα γράσου:
Αρχική 10 ώρες ή 1 μήνας:
33,0–35,0 cm
3 (1,11–1,18 oz)
Κάθε 100 ώρες ή 6 μήνες:
6,0–8,0 cm
3 (0,20–0,27 oz)

Cavi QSTS (estremità manubrio)
Rimuovere la sede del cavo del sistema QSTS.
Spruzzare un inibitore della ruggine all’interno
della guaina del cavo.
Rimontare la sede del cavo del sistema QSTS.

Cavo YPVS

Cavo di comando starter (lato manubrio)
Spruzzare l’inibitore della ruggine nel cavo
esterno.

Scatola del cuscinetto
Usando una pompa per ingrassaggio a pres-
sione, riempire la scatola del cuscinetto con
grasso resistente all’acqua attraverso l’ingrassa-
tore.
Quantità di grasso:
Prime 10 ore oppure 1 mese:
33,0–35,0 cm
3 (1,11–1,18 oz)
Ogni 100 ore oppure 6 mesi:
6,0–8,0 cm
3 (0,20–0,27 oz)
UF0X82B0.book Page 36 Friday, August 3, 2001 11:50 AM

4-37
P
PJU01108

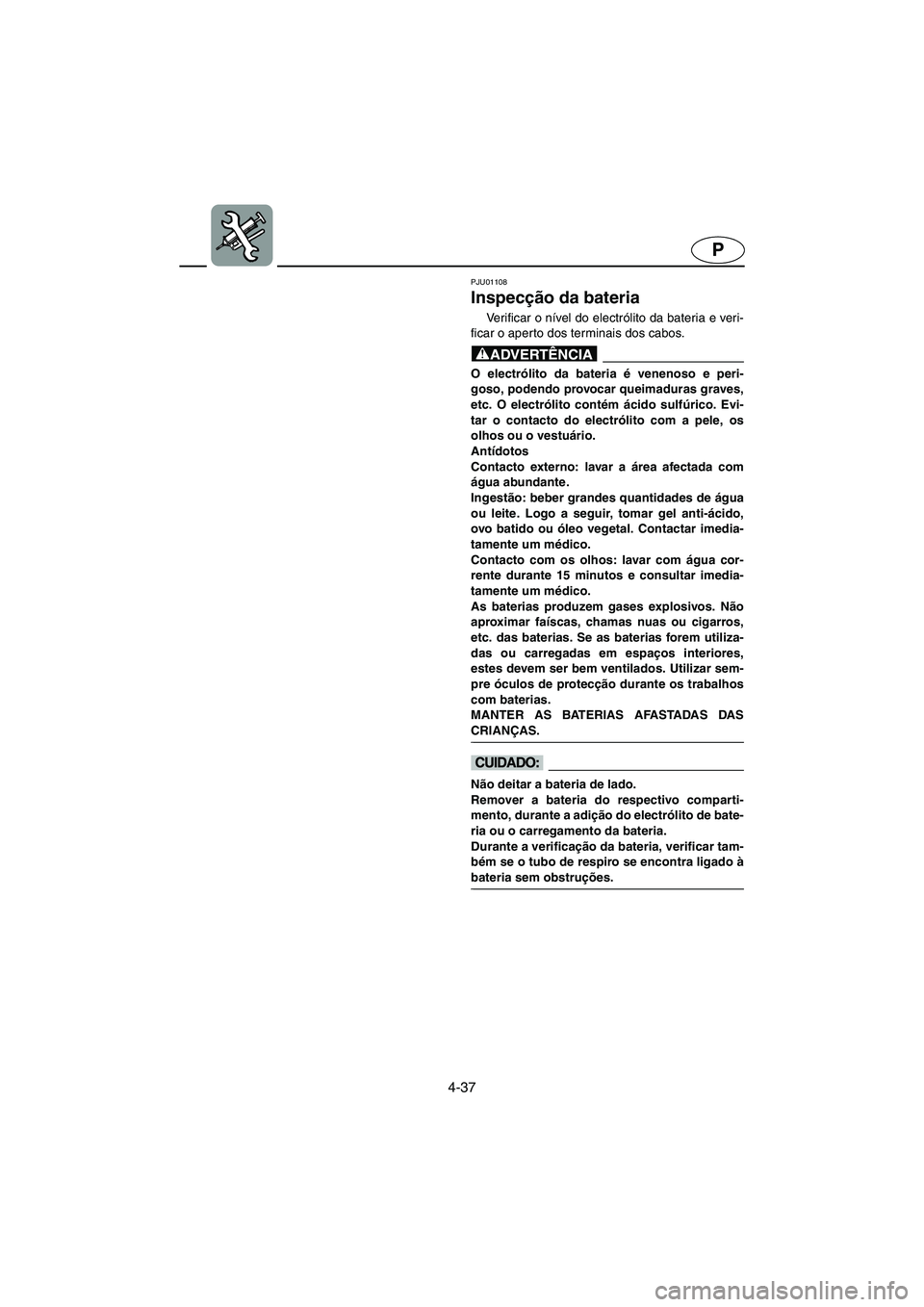

Inspecção da bateria
Ve r i f i c a r o nível do electrólito da bateria e veri-
ficar o aperto dos terminais dos cabos.
@ O electrólito da bateria é venenoso e peri-
goso, podendo provocar queimaduras graves,
etc. O electrólito contém ácido sulfúrico. Evi-
tar o contacto do electrólito com a pele, os
olhos ou o vestuário.
Antídotos
Contacto externo: lavar a área afectada com
água abundante.
Ingestão: beber grandes quantidades de água
ou leite. Logo a seguir, tomar gel anti-ácido,
ovo batido ou óleo vegetal. Contactar imedia-
tamente um médico.
Contacto com os olhos: lavar com água cor-
rente durante 15 minutos e consultar imedia-
tamente um médico.
As baterias produzem gases explosivos. Não
aproximar faíscas, chamas nuas ou cigarros,
etc. das baterias. Se as baterias forem utiliza-
das ou carregadas em espaços interiores,
estes devem ser bem ventilados. Utilizar sem-
pre óculos de protecção durante os trabalhos
com baterias.
MANTER AS BATERIAS AFASTADAS DAS
CRIANÇAS.
@
@ Não deitar a bateria de lado.
Remover a bateria do respectivo comparti-
mento, durante a adição do electrólito de bate-
ria ou o carregamento da bateria.
Durante a verificação da bateria, verificar tam-
bém se o tubo de respiro se encontra ligado à
bateria sem obstruções.
@
UF0X82B0.book Page 37 Friday, August 3, 2001 11:50 AM
