YAMAHA GP1300R 2006 Betriebsanleitungen (in German)

1-38
ESD
GJU10061
Erfreuen Sie sich unter
Ausübung Ihrer
Verantwortung an Ihrem
Wasserfahrzeug
Sie teilen die Gebiete, in denen Sie beim Fah-
ren mit Ihrem Wasserfahrzeug Spaß haben, mit
anderen und mit der Natur. Deshalb schließt Ihr
Ve r g nügen die Verantwor tung mit ein, die ande-
ren Personen, das Land, das Wasser und die
Tierwelt mit Respekt und Rücksicht zu behandeln.
Wann und wo auch immer Sie fahren, betrach-
ten Sie sich selbst als Gast jener um sich herum.
Denken Sie zum Beispiel daran, dass die Geräu-
sche Ihres Wasserfahrzeugs sich für Sie wie Mu-
sik in den Ohren anhören mag, aber diese für an-
dere nur Lärm bedeuten könnten. Und das
aufregende Spritzen Ihres Kielwassers könnte
Wellen hervorbringen, die andere nicht mögen.
Vermeiden Sie es, zu nahe an Küstenstreifen, die
mit Wohnhäusern besiedelt sind, Nistgebiete von
Wasser vögeln oder andere Tiergebiete heranzu-
fahren, und halten Sie respektvollen Abstand zu
Fischern, anderen Booten, Schwimmern und be-
lebten Stränden. Ist Durchfahrt durch solche Ge-
biete unumgänglich, fahren Sie langsam, und hal-
ten Sie sich an alle Gesetze.
Korrekte War tung ist erforderlich, um sicherzu-
stellen, dass die Abgaswerte und Geräuschpegel
Ihres Wasserfahrzeugs innerhalb der vorgeschrie-
benen Grenzwer te bleiben. Es ist Ihre Verantwor-
tung dafür zu sorgen, dass die empfohlenen War-
tungsarbeiten in dieser Betriebsanleitung
durchgeführt werden.
Denken Sie daran, dass Verschmutzung der
Umwelt schaden kann. Tanken Sie nicht an Stel-
len, oder füllen Öl nach, an denen ein Verschütten
der Natur schaden kann. Ziehen Sie Ihr Wasser-
fahrzeug aus dem Wasser und bringen Sie es von
der Uferlinie weg, bevor Sie nachtanken. Halten
Sie Ihre Umgebung für die Menschen und die
Tierwelt sauber, die die Wasserwege mit Ihnen
teilen: Werfen Sie keine Abfälle weg!
Wenn Sie verantwortungsbewusst fahren, mit
Respekt und rücksichtsvoll anderen gegenüber,
helfen Sie mit, sicherzustellen, dass unsere Was-
serwege für eine Reihe von Freizeitvergnügen of-
fen bleiben.
SJU10061
Disfrute de su moto de agua
de forma responsable
Cuando navega con su moto de agua, está
compartiendo el área de disfrute con otros y con
la naturaleza. Por lo tanto, su disfrute incluye la
responsabilidad de tratar con respeto y cortesía a
las demás personas, la tierra, el agua y la vida
salvaje.
Cualquiera que sea el lugar y el momento en
que navegue, considérese un invitado de los que
le rodean. Recuerde, por ejemplo, que el ruido de
su moto de agua puede ser música para usted,
pero no deja de ser simplemente ruido para los
demás. Y las divertidas salpicaduras de su estela
pueden producir olas que molesten a los demás.
Evite navegar cerca de viviendas próximas a la
orilla y de zonas de anidamiento de aves marinas
u otras zonas de vida salvaje; asimismo, mantén-
gase a una distancia respetuosa de pescadores,
otras embarcaciones, bañistas y playas concurri-
das. Cuando no tenga más remedio que navegar
por esas zonas, hágalo despacio y respete todas
las reglas.
Para que las emisiones del escape y el nivel de
ruido permanezcan dentro de los límites regla-
mentarios, es necesario realizar un mantenimien-
to adecuado. Es usted el responsable de que se
lleve a cabo el mantenimiento recomendado en
este manual del propietario/piloto.
Recuerde que la polución puede ser nociva
para el medio ambiente. No reposte ni añada
aceite cuando un vertido pueda ocasionar daños
a la naturaleza. Saque la moto de agua del agua y
aléjela de la orilla antes de repostar. Procure que
su entorno siga resultando agradable para las
personas y la vida salvaje que comparten las
aguas con usted: ¡no arroje basura!
Cuando navega de forma responsable, mos-
trando respeto y cortesía hacia los demás, está
ayudando a que las aguas navegables permanez-
can abiertas para el disfrute de diversas activida-
des recreativas.
A_F1G80.book Page 38 Wednesday, July 27, 2005 7:22 PM

F
FJU10070
CARACTERISTIQUES
ET FONCTIONS
Emplacement des composants
principaux
................................................... 2-1
Utilisation des commandes et autres
fonctions
...................................................... 2-9
Siège ......................................................... 2-9
Capot ...................................................... 2-11
Bouchon du réservoir de carburant ........ 2-11
Bouchon du réservoir d’huile ................. 2-11
Contacteur d’arrêt du moteur ................. 2-13
Coupe-circuit du moteur ........................ 2-13
Manette des gaz ...................................... 2-13
Contacteur de démarrage ....................... 2-15
Sortie témoin d’eau de
refroidissement ....................................... 2-15
Système de direction .............................. 2-17
Sélecteur QSTS (système de réglage
rapide de l’assiette) ................................ 2-19
Poignée ................................................... 2-21
Système d’avertissement de surchauffe
du moteur ............................................... 2-23
Système d’avertissement de température
de l’échappement ................................... 2-25
Système Yamaha de gestion du moteur
(Yamaha Engine Management System,
YEMS) ................................................... 2-27
Panneau d’affichage multifonction ........ 2-29
Compte-tours .......................................... 2-31
Compteur de vitesse ............................... 2-31
Jauge de carburant .................................. 2-31
Compteur horaire/voltmètre ................... 2-33
Indicateur d’avertissement de niveau de
carburant ................................................ 2-33
Indicateur d’avertissement de niveau
d’huile .................................................... 2-35
Indicateur d’avertissement de contrôle
du moteur ............................................... 2-35
Indicateur d’avertissement de surchauffe
du moteur ............................................... 2-37
Indicateur d’avertissement de
température de l’échappement ............... 2-37
Compartiments de rangement ................ 2-39
Flotteur Yamaha réglable (YAS) ........... 2-41
A_F1G80.book Page 1 Wednesday, July 27, 2005 7:22 PM

ESD
2
GJU10070
AUSSTATTUNGEN UND
FUNKTIONEN
Einbaulage der Hauptbestandteile ............. 2-2
Bedienung der Bedienungselemente
und anderer Funktionen ............................ 2-10
Sitzbank ................................................... 2-10
Haube ...................................................... 2-12
Kraftstoff-Tankdeckel ............................... 2-12
Öl-Tankdeckel .......................................... 2-12
Motorstoppschalter .................................. 2-14
Motor-Quickstoppschalter ........................ 2-14
Gashebel .................................................. 2-14
Startschalter ............................................. 2-16
Kühlwasser-Kontrollauslass ..................... 2-16
Steuerung ................................................ 2-18
Schnell-Trimmsystem (QSTS)-Wähler ..... 2-20
Haltegriff ................................................... 2-22
Motortemperatur-Warnsystem ................. 2-24
Abgastemperatur-Warnsystem ................ 2-26
Yamaha Engine Management System
(YEMS) .................................................... 2-28
Multifunktionsdisplay ................................ 2-30
Drehzahlmesser ....................................... 2-32
Geschwindigkeitsmesser ......................... 2-32
Kraftstoffanzeige ...................................... 2-32
Betriebsstundenzähler/
Spannungsmesser ................................... 2-34
Kraftstoff-Warnleuchte ............................. 2-34
Öl-Warnleuchte ........................................ 2-36
Motor-Warnleuchte .................................. 2-36
Motortemperatur-Warnleuchte ................. 2-38
Abgastemperatur-Warnleuchte ................ 2-38
Ablagefächer ............................................ 2-40
Yamaha Adjustable Sponson (YAS)
(Yamaha einstellbarer seitlicher
Ausleger) .................................................. 2-42
SJU10070
CARACTERÍSTICAS Y
FUNCIONES
Ubicación de los componentes
principales
.................................................. 2-2
Utilización de los mandos y
otras funciones
......................................... 2-10
Asiento ................................................... 2-10
Tapa ........................................................ 2-12
Tapón de llenado del depósito de
combustible ............................................ 2-12
Tapón de llenado del depósito de
aceite ...................................................... 2-12
Interruptor de paro del motor ................. 2-14
Interruptor de paro de emergencia
del motor ................................................ 2-14
Manilla del acelerador ............................ 2-14
Interruptor de arranque .......................... 2-16
Surtidor testigo del agua de
refrigeración ........................................... 2-16
Sistema de gobierno ............................... 2-18
Selector del sistema de trimado rápido
(QSTS) ................................................... 2-20
Asidero ................................................... 2-22
Sistema de alarma de recalentamiento
del motor ................................................ 2-24
Sistema de alarma de la temperatura
del escape ............................................... 2-26
Sistema Yamaha de gestión del motor
(YEMS) .................................................. 2-28
Visor multifunción ................................. 2-30
Tacómetro .............................................. 2-32
Velocímetro ............................................ 2-32
Indicador de combustible ....................... 2-32
Cuentahoras/Voltímetro ......................... 2-34
Alarma de combustible .......................... 2-34
Alarma de aceite .................................... 2-36
Alarma de fallo del motor ...................... 2-36
Alarma de recalentamiento del motor .... 2-38
Indicador de aviso de la temperatura
del escape ............................................... 2-38
Pañoles ................................................... 2-40
Aleta ajustable Yamaha (YAS) .............. 2-42
A_F1G80.book Page 2 Wednesday, July 27, 2005 7:22 PM

2-1
F
FJU10080
Emplacement des composants principaux
1
Guidon
Permet de contrôler la direction.
2
Bouchon du réservoir de carburant
3
Orifice pour câble
4
Repose-pieds
Emplacement des pieds, pour maintenir l’équilibre.
5
Grille d’admission
Empêche les débris de pénétrer dans la pompe de
propulsion.
6
Capteur de vitesse
A_F1G80.book Page 1 Wednesday, July 27, 2005 7:22 PM

2-2
ESD
GJU10080
Einbaulage der
Hauptbestandteile
1Lenkergriffe
Verwenden, um die Richtung zu bestimmen.
2Kraftstoff-Tankdeckel
3Seilloch
4Fußraum
Verwenden, um die Füße zur Balance
daraufzustellen.
5Einlasssieb
Verhindert das Eindringen von Verschmutzungen in
die Strahlpumpe.
6Geschwindigkeitssensor
SJU10080
Ubicación de los
componentes principales
1Manillar

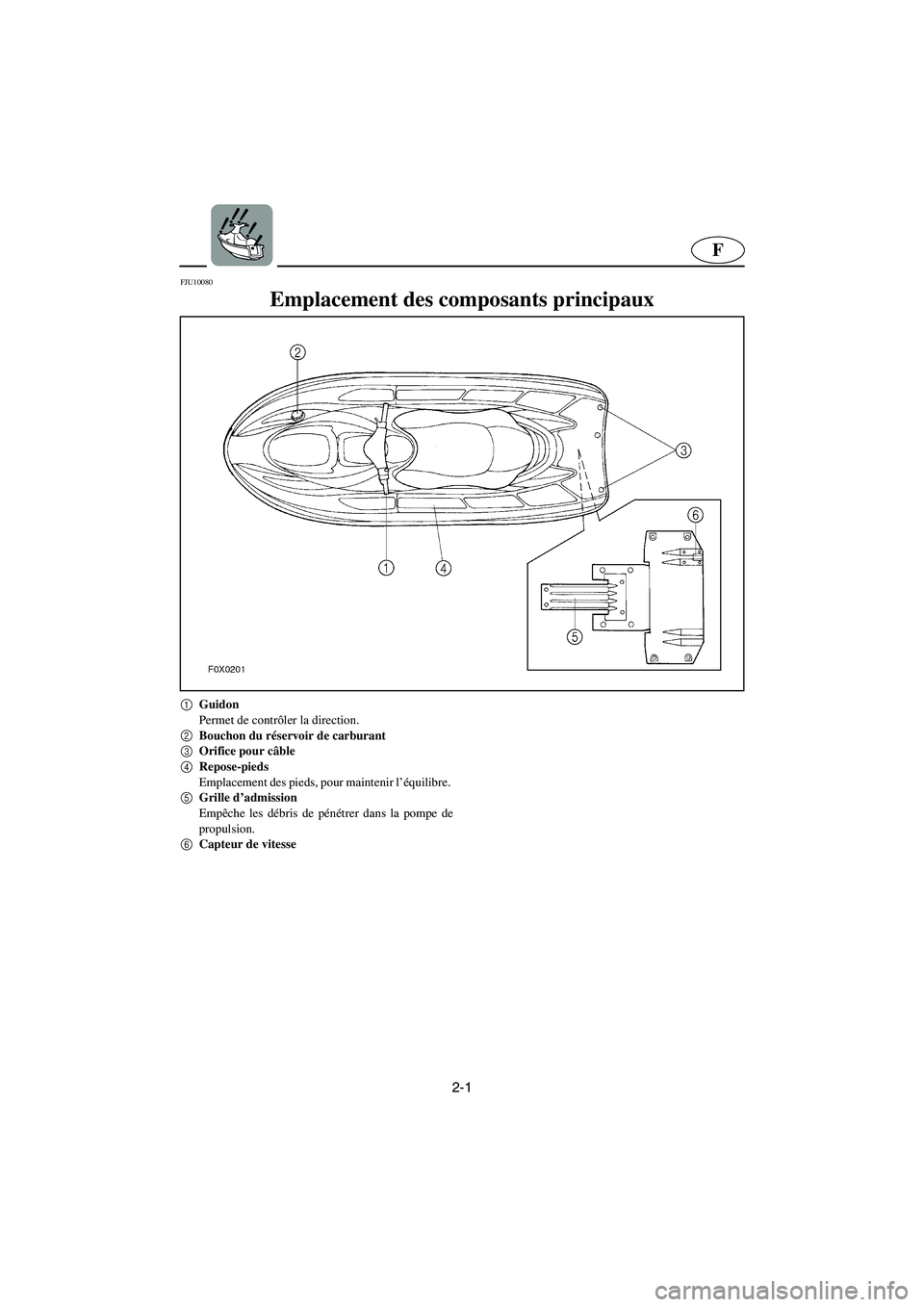

Sirve para gobernar.
2Ta pón de llenado del depósito de combustible
3Pasacabos
4Reposapiés
Sirve para apoyar los pies a fin de mantener el
equilibrio.
5Rejilla de admisión
Evita que entren residuos en la bomba de chorro.
6Sensor de velocidad
A_F1G80.book Page 2 Wednesday, July 27, 2005 7:22 PM

2-3
F
1

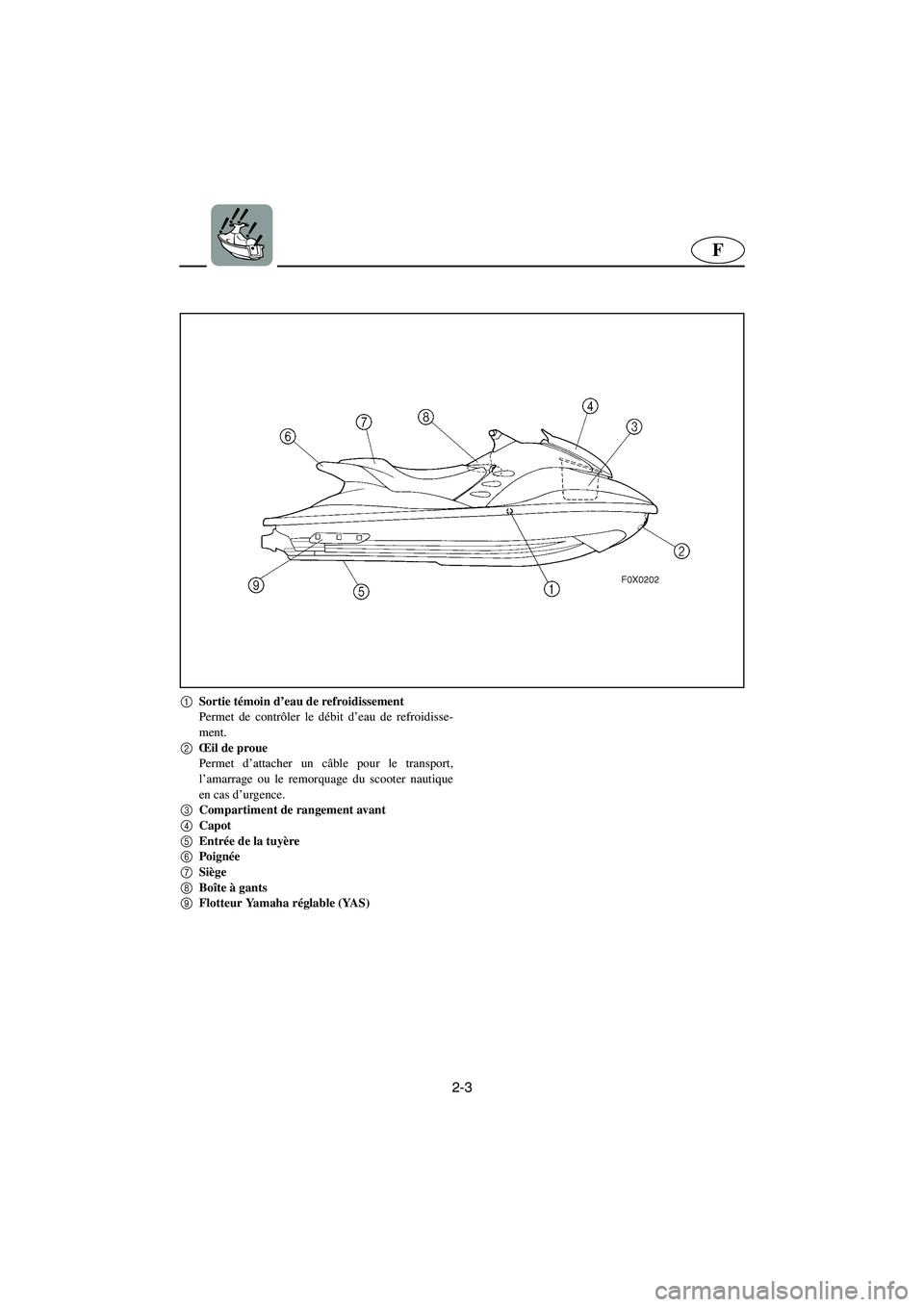

Sortie témoin d’eau de refroidissement
Permet de contrôler le débit d’eau de refroidisse-
ment.
2
Œil de proue
Permet d’attacher un câble pour le transport,
l’amarrage ou le remorquage du scooter nautique
en cas d’urgence.
3
Compartiment de rangement avant
4
Capot
5
Entrée de la tuyère
6
Poignée
7
Siège
8
Boîte à gants
9
Flotteur Yamaha réglable (YAS)
A_F1G80.book Page 3 Wednesday, July 27, 2005 7:22 PM

2-4
ESD

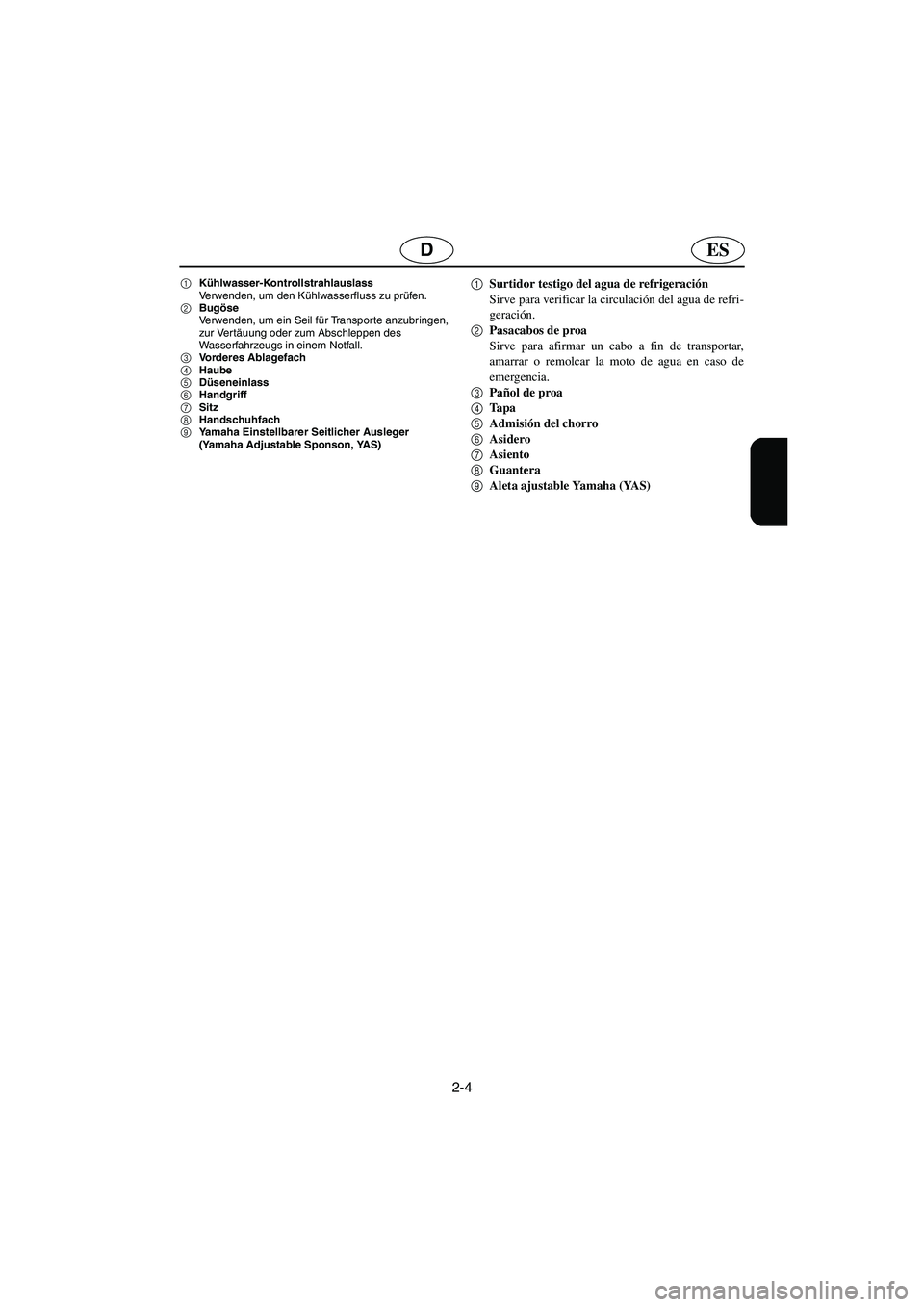

1Kühlwasser-Kontrollstrahlauslass
Verwenden, um den Kühlwasserfluss zu prüfen.
2Bugöse
Verwenden, um ein Seil für Transpor te anzubringen,
zur Vertäuung oder zum Abschleppen des
Wasserfahrzeugs in einem Notfall.
3Vorderes Ablagefach
4Haube
5Düseneinlass
6Handgriff
7Sitz
8Handschuhfach
9Yamaha Einstellbarer Seitlicher Ausleger
(Yamaha Adjustable Sponson, YAS)1Surtidor testigo del agua de refrigeración
Sirve para verificar la circulación del agua de refri-
geración.
2Pasacabos de proa
Sirve para afirmar un cabo a fin de transportar,
amarrar o remolcar la moto de agua en caso de
emergencia.
3Pañol de proa
4Ta p a
5Admisión del chorro
6Asidero
7Asiento
8Guantera
9Aleta ajustable Yamaha (YAS)
A_F1G80.book Page 4 Wednesday, July 27, 2005 7:22 PM

2-5
F
1

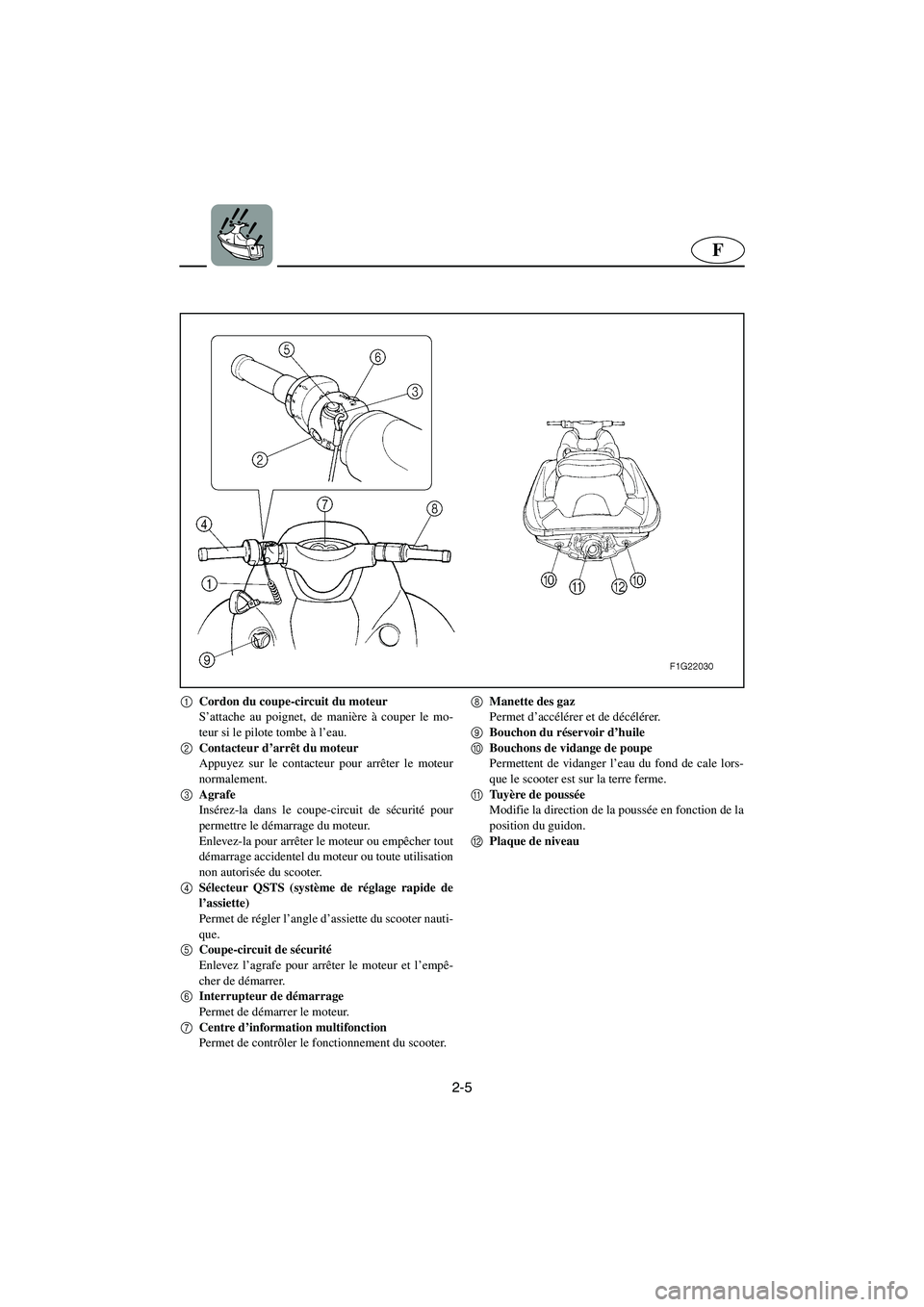

Cordon du coupe-circuit du moteur
S’attache au poignet, de manière à couper le mo-
teur si le pilote tombe à l’eau.
2
Contacteur d’arrêt du moteur
Appuyez sur le contacteur pour arrêter le moteur
normalement.
3
Agrafe
Insérez-la dans le coupe-circuit de sécurité pour
permettre le démarrage du moteur.
Enlevez-la pour arrêter le moteur ou empêcher tout
démarrage accidentel du moteur ou toute utilisation
non autorisée du scooter.
4
Sélecteur QSTS (système de réglage rapide de
l’assiette)
Permet de régler l’angle d’assiette du scooter nauti-
que.
5
Coupe-circuit de sécurité
Enlevez l’agrafe pour arrêter le moteur et l’empê-
cher de démarrer.
6
Interrupteur de démarrage
Permet de démarrer le moteur.
7
Centre d’information multifonction
Permet de contrôler le fonctionnement du scooter. 8
Manette des gaz
Permet d’accélérer et de décélérer.
9
Bouchon du réservoir d’huile
0
Bouchons de vidange de poupe
Permettent de vidanger l’eau du fond de cale lors-
que le scooter est sur la terre ferme.
A
Tu yère de poussée
Modifie la direction de la poussée en fonction de la
position du guidon.
B
Plaque de niveau
A_F1G80.book Page 5 Wednesday, July 27, 2005 7:22 PM

2-6
ESD
1Motorstoppleine (Reißleine)
Am Handgelenk anbringen, so dass der Motor
stoppt, wenn der Fahrer vom Wasserfahrzeug fällt.
2Motorstoppschalter
Drücken, um den Motor normal anzuhalten.
3Sperrgabel
In den Motor-Absperrschalter einführen, damit der
Motor gestartet werden kann.
Abnehmen, um den Motor anzuhalten oder
versehentliches Starten des Motors oder unerlaubte
Benutzung des Wasserfahrzeugs zu verhindern.
4Schnellschalt-Trimmsystem (QSTS) Wahlschalter
Verwenden, um den Trimmwinkel des
Wasserfahrzeugs zu bestimmen.
5Motor-Absperrschalter
Die Sperrgabel entfernen, um den Motor anzuhalten
und ihn am Starten zu hindern.
6Startschalter
Drücken, um den Motor zu starten.
7Multifunktionsmesser
Verwenden, um die Funktion des Wasserfahrzeugs
zu kontrollieren.
8Gashebel
Zum Beschleunigen und Verlangsamen verwenden.
9Öl-Tankdeckel
0Heck-Ablassstopfen
Verwenden, um Wasser aus der Bilge abzulassen,
wenn das Wasserfahrzeug an Land ist.
AStrahlschubdüse
Ve rändert die Richtung des Strahlschubs,
entsprechend der Lenkergriffstellung.
BGleitplatte1Cordón de hombre al agua
Se pasa por la muñeca de forma que si el piloto se
cae de la moto de agua el motor se para.
2Interruptor de paro del motor
Se pulsa para parar el motor de forma normal.
3Pinza
Se coloca en el interruptor de paro del motor para
poder ponerlo en marcha.
Se quita para parar el motor o para impedir su
puesta en marcha accidental o el uso no autorizado
de la moto de agua.
4Selector del sistema de trimado rápido (QSTS)
Sirve para seleccionar el ángulo de trimado de la
moto de agua.
5Interruptor de paro de emergencia del motor
Extraiga la pinza para parar el motor e impedir que
se pueda poner en marcha.
6Interruptor de arranque
Se pulsa para arrancar el motor.
7Visor multifunción
Sirve para comprobar el funcionamiento de la moto
de agua.
8Manilla del acelerador
Sirve para acelerar y desacelerar.
9Ta pón de llenado del depósito de aceite
0Tapones de achique de popa
Sirven para achicar el agua de la sentina cuando la
moto de agua se encuentra en tierra.
ATobera de propulsión
Cambia la dirección del chorro propulsor según la
posición del manillar.
BTapa del grupo propulsor
A_F1G80.book Page 6 Wednesday, July 27, 2005 7:22 PM

2-7
F
1

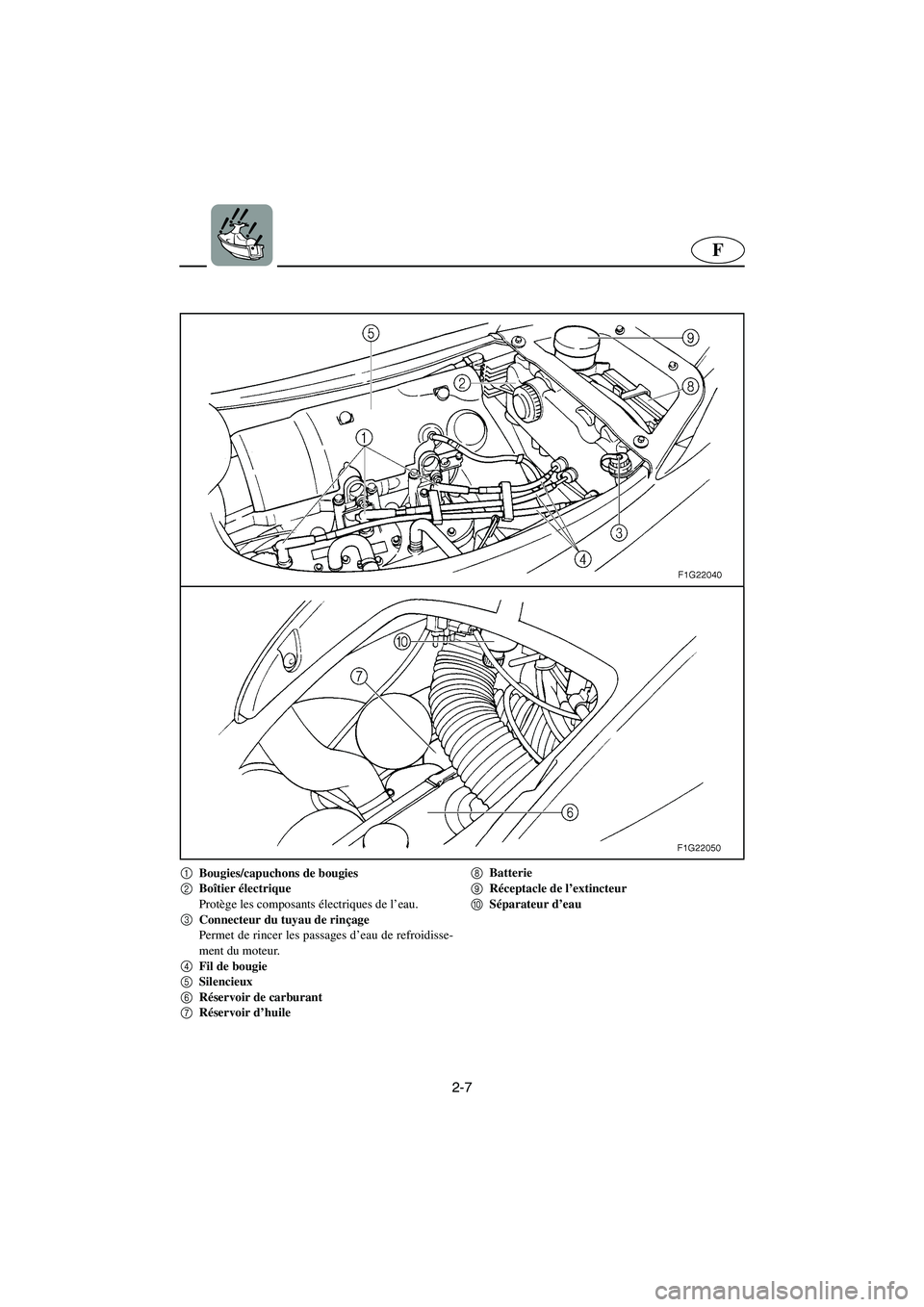

Bougies/capuchons de bougies
2
Boîtier électrique
Protège les composants électriques de l’eau.
3
Connecteur du tuyau de rinçage
Permet de rincer les passages d’eau de refroidisse-
ment du moteur.
4
Fil de bougie
5
Silencieux
6
Réservoir de carburant
7
Réservoir d’huile 8
Batterie
9
Réceptacle de l’extincteur
0
Séparateur d’eau
A_F1G80.book Page 7 Wednesday, July 27, 2005 7:22 PM
