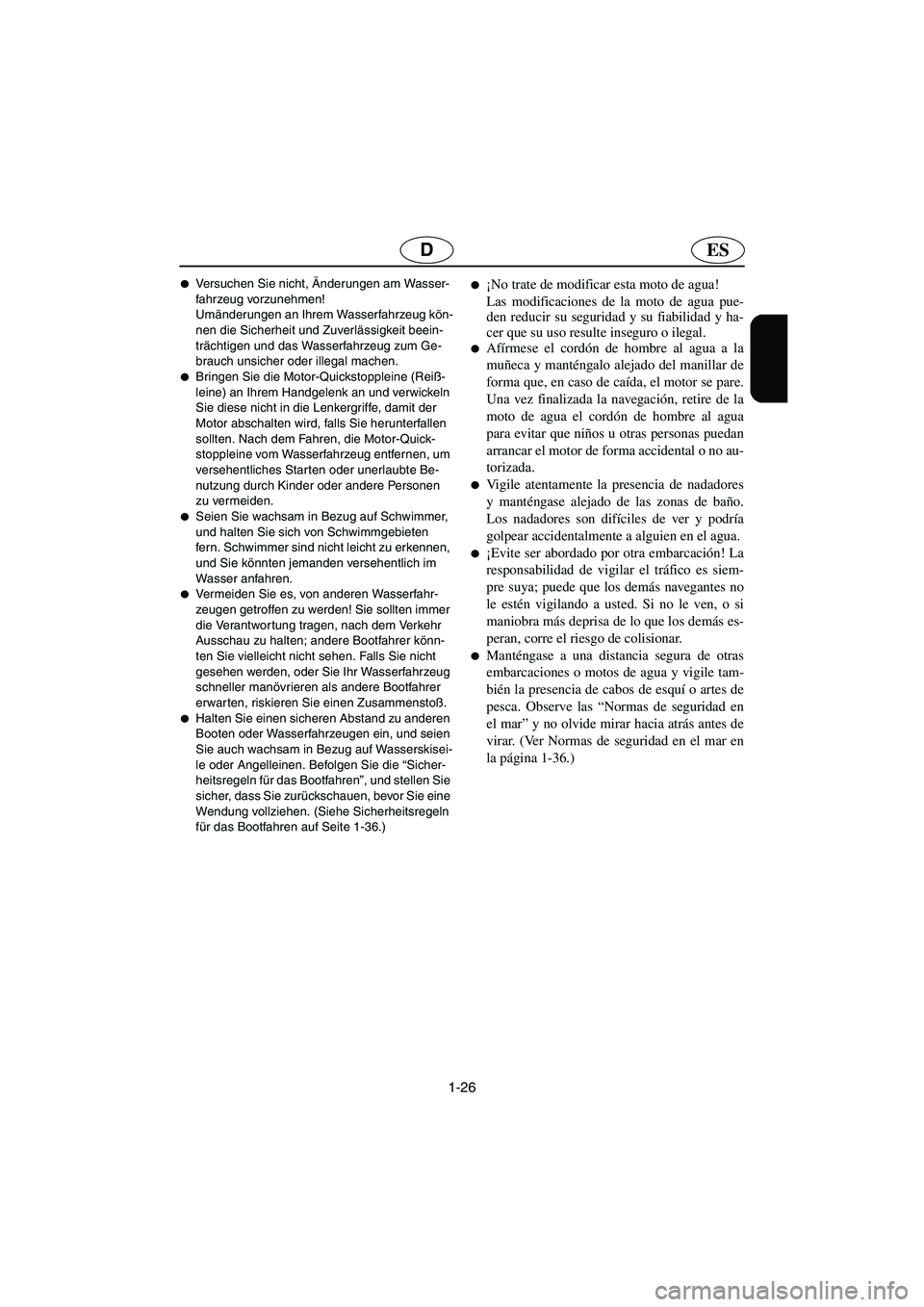

Page 39 of 258
1-26
ESD
Versuchen Sie nicht, Änderungen am Wasser-
fahrzeug vorzunehmen!
Umänderungen an Ihrem Wasserfahrzeug kön-
nen die Sicherheit und Zuverlässigkeit beein-
trächtigen und das Wasserfahrzeug zum Ge-
brauch unsicher oder illegal machen.
Bringen Sie die Motor-Quickstoppleine (Reiß-
leine) an Ihrem Handgelenk an und verwickeln
Sie diese nicht in die Lenkergriffe, damit der
Motor abschalten wird, falls Sie herunterfallen
sollten. Nach dem Fahren, die Motor-Quick-
stoppleine vom Wasserfahrzeug entfernen, um
versehentliches Starten oder unerlaubte Be-
nutzung durch Kinder oder andere Personen
zu vermeiden.
Seien Sie wachsam in Bezug auf Schwimmer,
und halten Sie sich von Schwimmgebieten
fern. Schwimmer sind nicht leicht zu erkennen,
und Sie könnten jemanden versehentlich im
Wasser anfahren.
Vermeiden Sie es, von anderen Wasserfahr-
zeugen getroffen zu werden! Sie sollten immer
die Verantwor tung tragen, nach dem Verkehr
Ausschau zu halten; andere Bootfahrer könn-
ten Sie vielleicht nicht sehen. Falls Sie nicht
gesehen werden, oder Sie Ihr Wasserfahrzeug
schneller manövrieren als andere Bootfahrer
erwarten, riskieren Sie einen Zusammenstoß.
Halten Sie einen sicheren Abstand zu anderen
Booten oder Wasserfahrzeugen ein, und seien
Sie auch wachsam in Bezug auf Wasserskisei-
le oder Angelleinen. Befolgen Sie die “Sicher-
heitsregeln für das Bootfahren”, und stellen Sie
sicher, dass Sie zurückschauen, bevor Sie eine
Wendung vollziehen. (Siehe Sicherheitsregeln
für das Bootfahren auf Seite 1-36.)
¡No trate de modificar esta moto de agua!
Las modificaciones de la moto de agua pue-
den reducir su seguridad y su fiabilidad y ha-
cer que su uso resulte inseguro o ilegal.
Afírmese el cordón de hombre al agua a la
muñeca y manténgalo alejado del manillar de
forma que, en caso de caída, el motor se pare.
Una vez finalizada la navegación, retire de la
moto de agua el cordón de hombre al agua
para evitar que niños u otras personas puedan
arrancar el motor de forma accidental o no au-
torizada.
Vigile atentamente la presencia de nadadores
y manténgase alejado de las zonas de baño.
Los nadadores son difíciles de ver y podría
golpear accidentalmente a alguien en el agua.
¡Evite ser abordado por otra embarcación! La
responsabilidad de vigilar el tráfico es siem-
pre suya; puede que los demás navegantes no
le estén vigilando a usted. Si no le ven, o si
maniobra más deprisa de lo que los demás es-
peran, corre el riesgo de colisionar.
Manténgase a una distancia segura de otras
embarcaciones o motos de agua y vigile tam-
bién la presencia de cabos de esquí o artes de
pesca. Observe las “Normas de seguridad en
el mar” y no olvide mirar hacia atrás antes de
virar. (Ver Normas de seguridad en el mar en
la página 1-36.)
A_F1G80.book Page 26 Wednesday, July 27, 2005 7:22 PM
Page 53 of 258
ESD
2
GJU10070
AUSSTATTUNGEN UND
FUNKTIONEN
Einbaulage der Hauptbestandteile ............. 2-2
Bedienung der Bedienungselemente
und anderer Funktionen ............................ 2-10
Sitzbank ................................................... 2-10
Haube ...................................................... 2-12
Kraftstoff-Tankdeckel ............................... 2-12
Öl-Tankdeckel .......................................... 2-12
Motorstoppschalter .................................. 2-14
Motor-Quickstoppschalter ........................ 2-14
Gashebel .................................................. 2-14
Startschalter ............................................. 2-16
Kühlwasser-Kontrollauslass ..................... 2-16
Steuerung ................................................ 2-18
Schnell-Trimmsystem (QSTS)-Wähler ..... 2-20
Haltegriff ................................................... 2-22
Motortemperatur-Warnsystem ................. 2-24
Abgastemperatur-Warnsystem ................ 2-26
Yamaha Engine Management System
(YEMS) .................................................... 2-28
Multifunktionsdisplay ................................ 2-30
Drehzahlmesser ....................................... 2-32
Geschwindigkeitsmesser ......................... 2-32
Kraftstoffanzeige ...................................... 2-32
Betriebsstundenzähler/
Spannungsmesser ................................... 2-34
Kraftstoff-Warnleuchte ............................. 2-34
Öl-Warnleuchte ........................................ 2-36
Motor-Warnleuchte .................................. 2-36
Motortemperatur-Warnleuchte ................. 2-38
Abgastemperatur-Warnleuchte ................ 2-38
Ablagefächer ............................................ 2-40
Yamaha Adjustable Sponson (YAS)
(Yamaha einstellbarer seitlicher
Ausleger) .................................................. 2-42
SJU10070
CARACTERÍSTICAS Y
FUNCIONES
Ubicación de los componentes
principales
.................................................. 2-2
Utilización de los mandos y
otras funciones
......................................... 2-10
Asiento ................................................... 2-10
Tapa ........................................................ 2-12
Tapón de llenado del depósito de
combustible ............................................ 2-12
Tapón de llenado del depósito de
aceite ...................................................... 2-12
Interruptor de paro del motor ................. 2-14
Interruptor de paro de emergencia
del motor ................................................ 2-14
Manilla del acelerador ............................ 2-14
Interruptor de arranque .......................... 2-16
Surtidor testigo del agua de
refrigeración ........................................... 2-16
Sistema de gobierno ............................... 2-18
Selector del sistema de trimado rápido
(QSTS) ................................................... 2-20
Asidero ................................................... 2-22
Sistema de alarma de recalentamiento
del motor ................................................ 2-24
Sistema de alarma de la temperatura
del escape ............................................... 2-26
Sistema Yamaha de gestión del motor
(YEMS) .................................................. 2-28
Visor multifunción ................................. 2-30
Tacómetro .............................................. 2-32
Velocímetro ............................................ 2-32
Indicador de combustible ....................... 2-32
Cuentahoras/Voltímetro ......................... 2-34
Alarma de combustible .......................... 2-34
Alarma de aceite .................................... 2-36
Alarma de fallo del motor ...................... 2-36
Alarma de recalentamiento del motor .... 2-38
Indicador de aviso de la temperatura
del escape ............................................... 2-38
Pañoles ................................................... 2-40
Aleta ajustable Yamaha (YAS) .............. 2-42
A_F1G80.book Page 2 Wednesday, July 27, 2005 7:22 PM

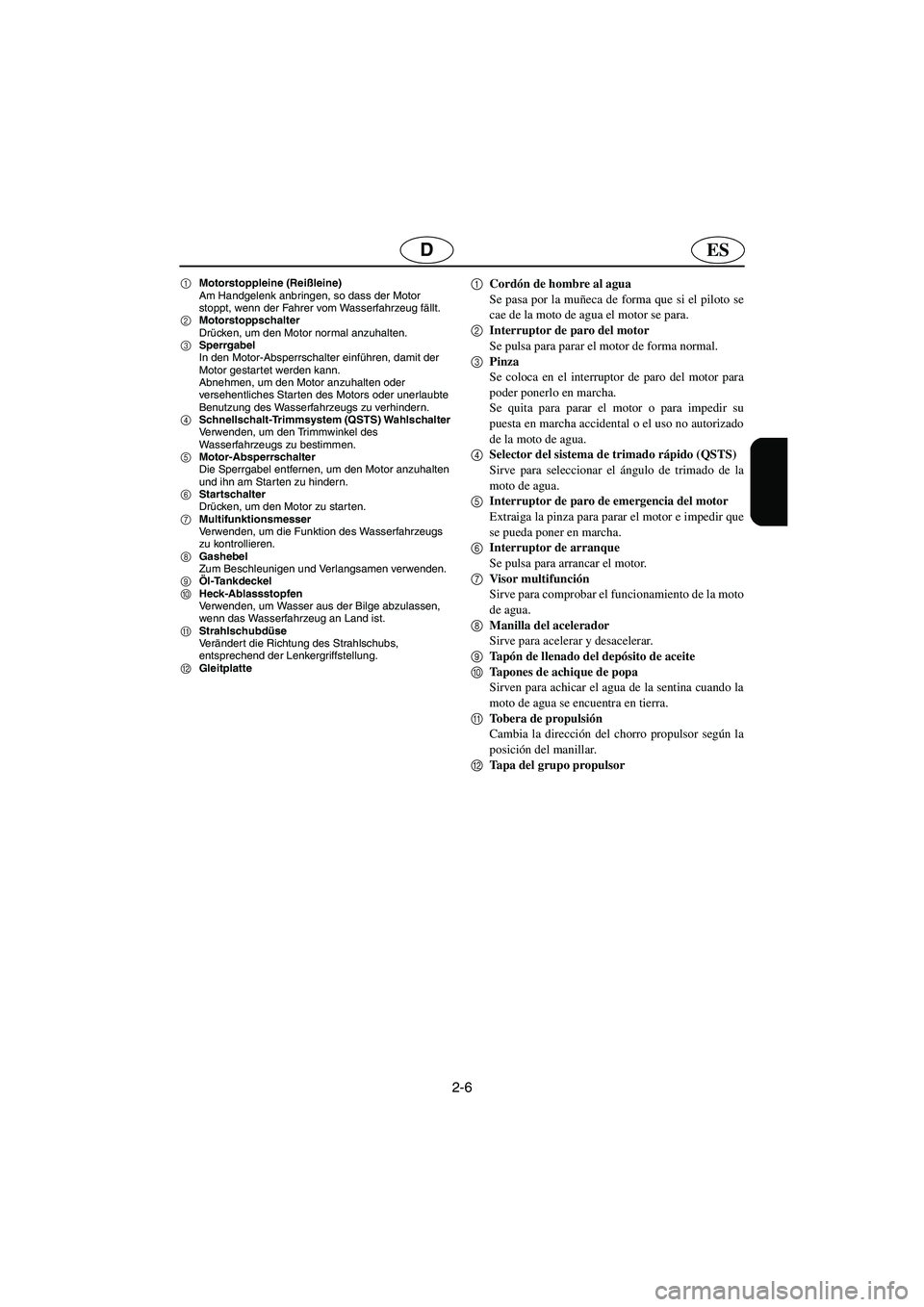

Page 59 of 258
2-6
ESD
1Motorstoppleine (Reißleine)
Am Handgelenk anbringen, so dass der Motor
stoppt, wenn der Fahrer vom Wasserfahrzeug fällt.
2Motorstoppschalter
Drücken, um den Motor normal anzuhalten.
3Sperrgabel
In den Motor-Absperrschalter einführen, damit der
Motor gestartet werden kann.
Abnehmen, um den Motor anzuhalten oder
versehentliches Starten des Motors oder unerlaubte
Benutzung des Wasserfahrzeugs zu verhindern.
4Schnellschalt-Trimmsystem (QSTS) Wahlschalter
Verwenden, um den Trimmwinkel des
Wasserfahrzeugs zu bestimmen.
5Motor-Absperrschalter
Die Sperrgabel entfernen, um den Motor anzuhalten
und ihn am Starten zu hindern.
6Startschalter
Drücken, um den Motor zu starten.
7Multifunktionsmesser
Verwenden, um die Funktion des Wasserfahrzeugs
zu kontrollieren.
8Gashebel
Zum Beschleunigen und Verlangsamen verwenden.
9Öl-Tankdeckel
0Heck-Ablassstopfen
Verwenden, um Wasser aus der Bilge abzulassen,
wenn das Wasserfahrzeug an Land ist.
AStrahlschubdüse
Ve rändert die Richtung des Strahlschubs,
entsprechend der Lenkergriffstellung.
BGleitplatte1Cordón de hombre al agua
Se pasa por la muñeca de forma que si el piloto se
cae de la moto de agua el motor se para.
2Interruptor de paro del motor
Se pulsa para parar el motor de forma normal.
3Pinza
Se coloca en el interruptor de paro del motor para
poder ponerlo en marcha.
Se quita para parar el motor o para impedir su
puesta en marcha accidental o el uso no autorizado
de la moto de agua.
4Selector del sistema de trimado rápido (QSTS)
Sirve para seleccionar el ángulo de trimado de la
moto de agua.
5Interruptor de paro de emergencia del motor
Extraiga la pinza para parar el motor e impedir que
se pueda poner en marcha.
6Interruptor de arranque
Se pulsa para arrancar el motor.
7Visor multifunción
Sirve para comprobar el funcionamiento de la moto
de agua.
8Manilla del acelerador
Sirve para acelerar y desacelerar.
9Ta pón de llenado del depósito de aceite
0Tapones de achique de popa
Sirven para achicar el agua de la sentina cuando la
moto de agua se encuentra en tierra.
ATobera de propulsión
Cambia la dirección del chorro propulsor según la
posición del manillar.
BTapa del grupo propulsor
A_F1G80.book Page 6 Wednesday, July 27, 2005 7:22 PM

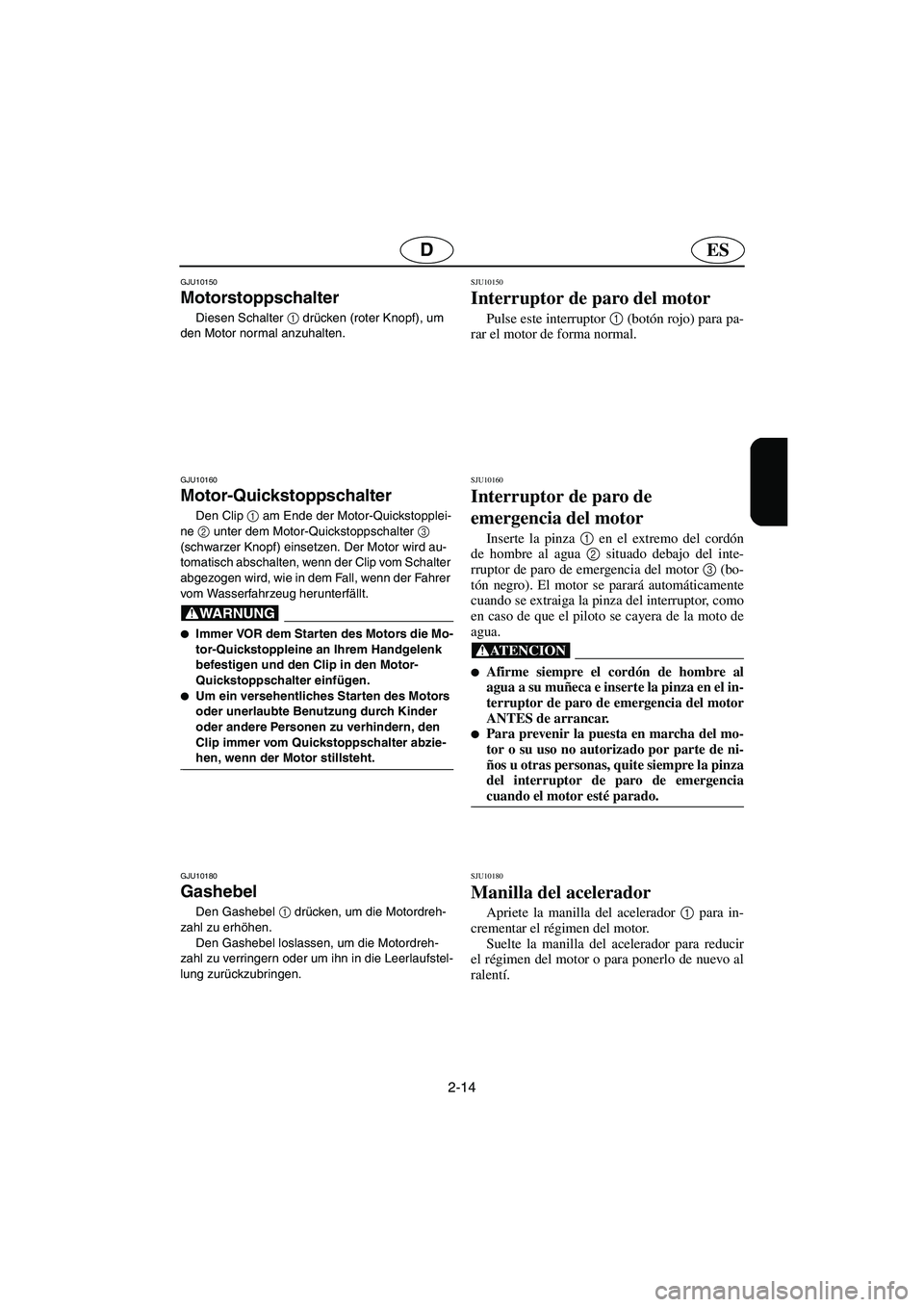

Page 67 of 258
2-14
ESD
GJU10150
Motorstoppschalter
Diesen Schalter 1
drücken (roter Knopf), um
den Motor normal anzuhalten.
GJU10160
Motor-Quickstoppschalter
Den Clip 1
am Ende der Motor-Quickstopplei-
ne 2
unter dem Motor-Quickstoppschalter 3
(schwarzer Knopf) einsetzen. Der Motor wird au-
tomatisch abschalten, wenn der Clip vom Schalter
abgezogen wird, wie in dem Fall, wenn der Fahrer
vom Wasserfahrzeug herunterfällt.
@ Immer VOR dem Starten des Motors die Mo-
tor-Quickstoppleine an Ihrem Handgelenk
befestigen und den Clip in den Motor-
Quickstoppschalter einfügen.
Um ein versehentliches Starten des Motors
oder unerlaubte Benutzung durch Kinder
oder andere Personen zu verhindern, den
Clip immer vom Quickstoppschalter abzie-
hen, wenn der Motor stillsteht.
@
GJU10180
Gashebel
Den Gashebel 1
drücken, um die Motordreh-
zahl zu erhöhen.
Den Gashebel loslassen, um die Motordreh-
zahl zu verringern oder um ihn in die Leerlaufstel-
lung zurückzubringen.
SJU10150
Interruptor de paro del motor
Pulse este interruptor 1
(botón rojo) para pa-
rar el motor de forma normal.
SJU10160
Interruptor de paro de
emergencia del motor
Inserte la pinza 1
en el extremo del cordón
de hombre al agua 2
situado debajo del inte-
rruptor de paro de emergencia del motor 3
(bo-
tón negro). El motor se parará automáticamente
cuando se extraiga la pinza del interruptor, como
en caso de que el piloto se cayera de la moto de
agua.
@ Afirme siempre el cordón de hombre al
agua a su muñeca e inserte la pinza en el in-
terruptor de paro de emergencia del motor
ANTES de arrancar.
Para prevenir la puesta en marcha del mo-
tor o su uso no autorizado por parte de ni-
ños u otras personas, quite siempre la pinza
del interruptor de paro de emergencia
cuando el motor esté parado.
@
SJU10180
Manilla del acelerador
Apriete la manilla del acelerador 1
para in-
crementar el régimen del motor.
Suelte la manilla del acelerador para reducir
el régimen del motor o para ponerlo de nuevo al
ralentí.
A_F1G80.book Page 14 Wednesday, July 27, 2005 7:22 PM
Page 69 of 258

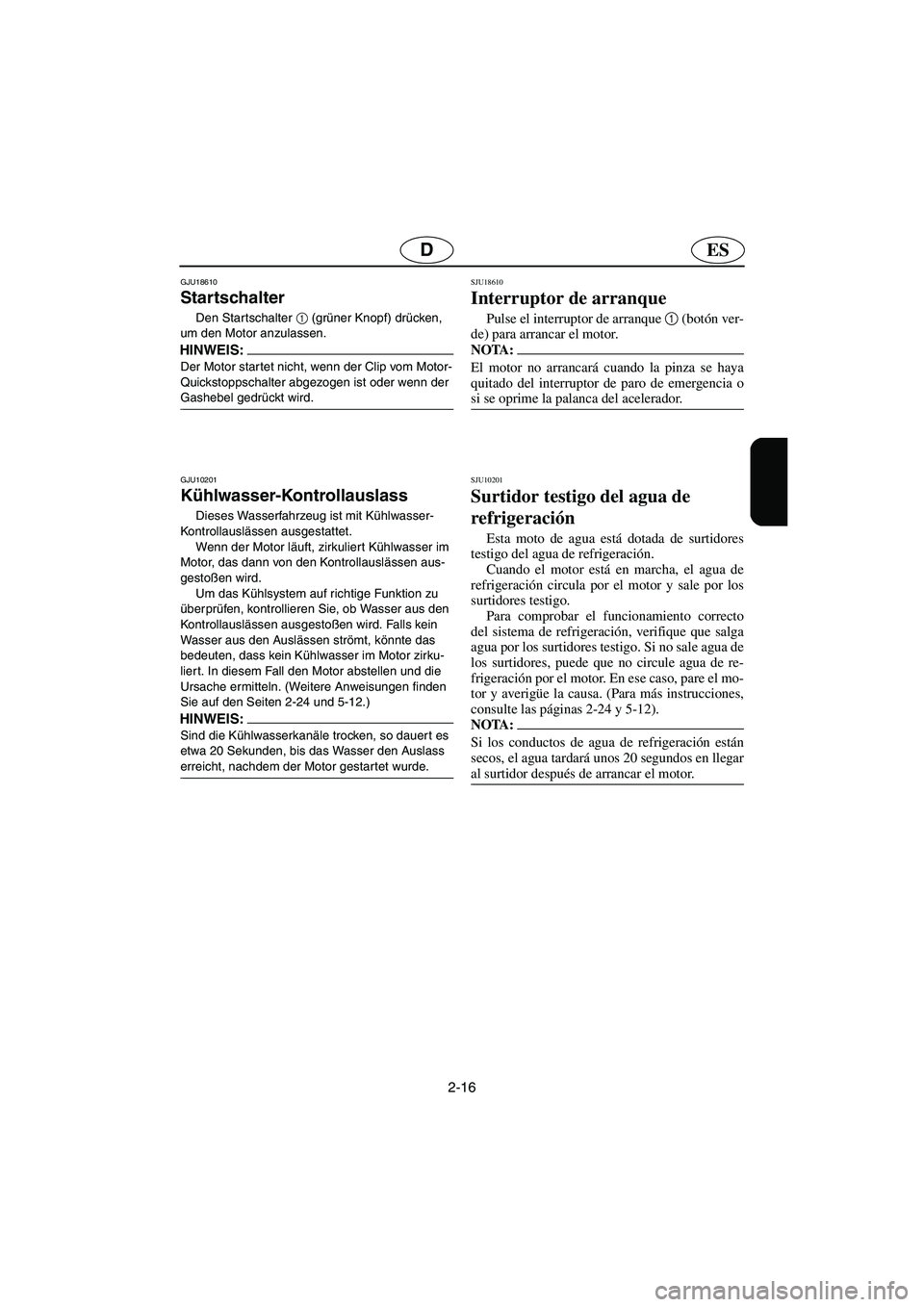

2-16
ESD
GJU18610
Startschalter
Den Star tschalter 1
(grüner Knopf) drücken,
um den Motor anzulassen.
HINWEIS:@ Der Motor star tet nicht, wenn der Clip vom Motor-
Quickstoppschalter abgezogen ist oder wenn der
Gashebel gedrückt wird.
@
GJU10201
Kühlwasser-Kontrollauslass
Dieses Wasserfahrzeug ist mit Kühlwasser-
Kontrollauslässen ausgestattet.
Wenn der Motor läuft, zirkuliert Kühlwasser im
Motor, das dann von den Kontrollauslässen aus-
gestoßen wird.
Um das Kühlsystem auf richtige Funktion zu
überprüfen, kontrollieren Sie, ob Wasser aus den
Kontrollauslässen ausgestoßen wird. Falls kein
Wasser aus den Auslässen strömt, könnte das
bedeuten, dass kein Kühlwasser im Motor zirku-
liert. In diesem Fall den Motor abstellen und die
Ursache ermitteln. (Weitere Anweisungen finden
Sie auf den Seiten 2-24 und 5-12.)
HINWEIS:@ Sind die Kühlwasserkanäle trocken, so dauert es
etwa 20 Sekunden, bis das Wasser den Auslass
erreicht, nachdem der Motor gestar tet wurde.
@
SJU18610
Interruptor de arranque
Pulse el interruptor de arranque 1
(botón ver-
de) para arrancar el motor.
NOTA:@El motor no arrancará cuando la pinza se haya
quitado del interruptor de paro de emergencia o
si se oprime la palanca del acelerador.
@
SJU10201
Surtidor testigo del agua de
refrigeración
Esta moto de agua está dotada de surtidores
testigo del agua de refrigeración.
Cuando el motor está en marcha, el agua de
refrigeración circula por el motor y sale por los
surtidores testigo.
Para comprobar el funcionamiento correcto
del sistema de refrigeración, verifique que salga
agua por los surtidores testigo. Si no sale agua de
los surtidores, puede que no circule agua de re-
frigeración por el motor. En ese caso, pare el mo-
tor y averigüe la causa. (Para más instrucciones,
consulte las páginas 2-24 y 5-12).
NOTA:@ Si los conductos de agua de refrigeración están
secos, el agua tardará unos 20 segundos en llegar
al surtidor después de arrancar el motor.
@
A_F1G80.book Page 16 Wednesday, July 27, 2005 7:22 PM
Page 77 of 258

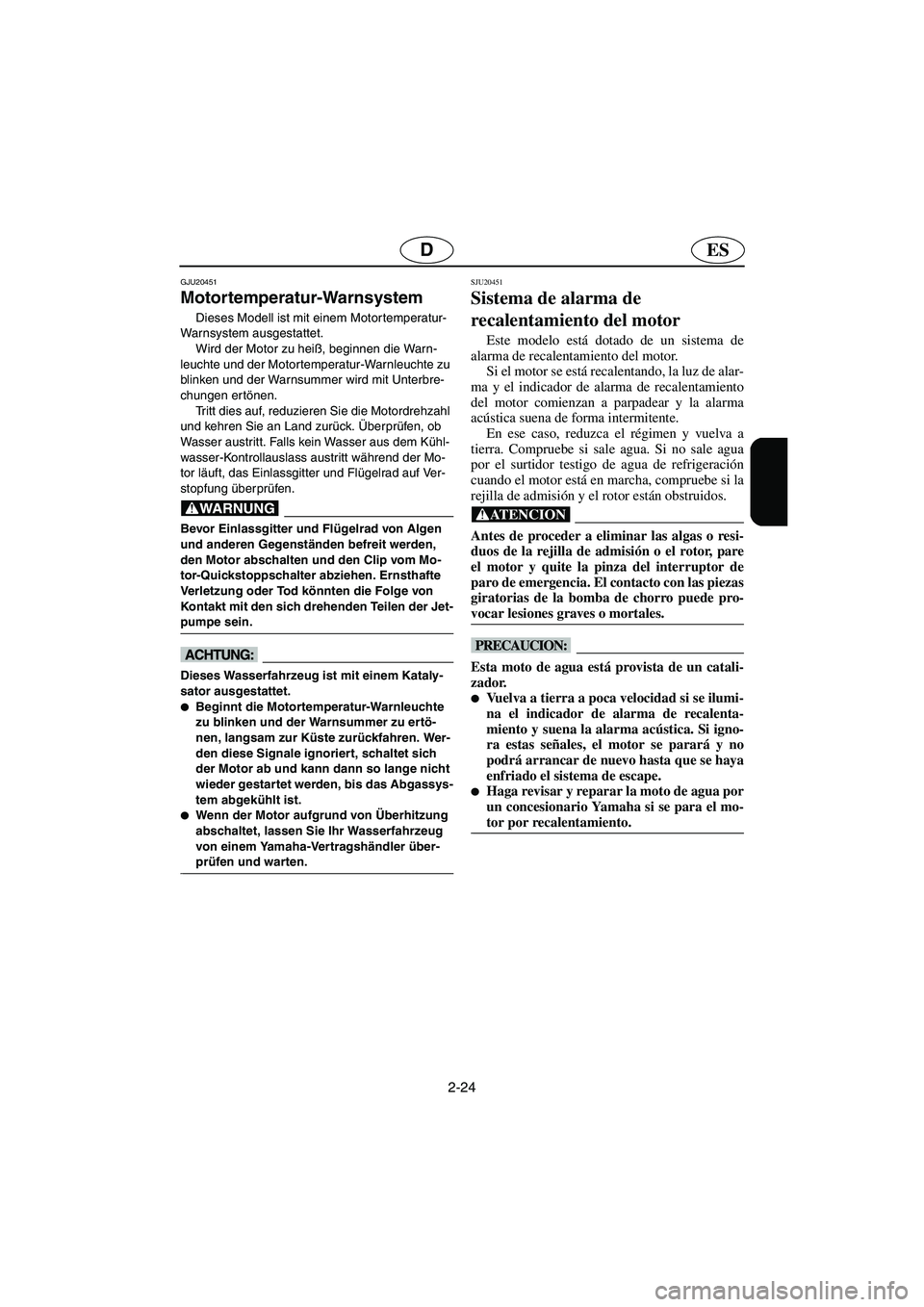

2-24
ESD
GJU20451
Motortemperatur-Warnsystem
Dieses Modell ist mit einem Motortemperatur-
Warnsystem ausgestattet.
Wird der Motor zu heiß, beginnen die Warn-
leuchte und der Motortemperatur-Warnleuchte zu
blinken und der Warnsummer wird mit Unterbre-
chungen ertönen.
Tritt dies auf, reduzieren Sie die Motordrehzahl
und kehren Sie an Land zurück. Überprüfen, ob
Wasser austritt. Falls kein Wasser aus dem Kühl-
wasser-Kontrollauslass austritt während der Mo-
tor läuft, das Einlassgitter und Flügelrad auf Ver-
stopfung überprüfen.
@ Bevor Einlassgitter und Flügelrad von Algen
und anderen Gegenständen befreit werden,
den Motor abschalten und den Clip vom Mo-
tor-Quickstoppschalter abziehen. Ernsthafte
Verletzung oder Tod könnten die Folge von
Kontakt mit den sich drehenden Teilen der Jet-
pumpe sein.
@
@ Dieses Wasserfahrzeug ist mit einem Kataly-
sator ausgestattet.
Beginnt die Motortemperatur-Warnleuchte
zu blinken und der Warnsummer zu ertö-
nen, langsam zur Küste zurückfahren. Wer-
den diese Signale ignoriert, schaltet sich
der Motor ab und kann dann so lange nicht
wieder gestartet werden, bis das Abgassys-
tem abgekühlt ist.
Wenn der Motor aufgrund von Überhitzung
abschaltet, lassen Sie Ihr Wasserfahrzeug
von einem Yamaha-Vertragshändler über-
prüfen und warten.
@
SJU20451
Sistema de alarma de
recalentamiento del motor
Este modelo está dotado de un sistema de
alarma de recalentamiento del motor.
Si el motor se está recalentando, la luz de alar-
ma y el indicador de alarma de recalentamiento
del motor comienzan a parpadear y la alarma
acústica suena de forma intermitente.
En ese caso, reduzca el régimen y vuelva a
tierra. Compruebe si sale agua. Si no sale agua
por el surtidor testigo de agua de refrigeración
cuando el motor está en marcha, compruebe si la
rejilla de admisión y el rotor están obstruidos.
@ Antes de proceder a eliminar las algas o resi-
duos de la rejilla de admisión o el rotor, pare
el motor y quite la pinza del interruptor de
paro de emergencia. El contacto con las piezas
giratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
@
@ Esta moto de agua está provista de un catali-
zador.
Vuelva a tierra a poca velocidad si se ilumi-
na el indicador de alarma de recalenta-
miento y suena la alarma acústica. Si igno-
ra estas señales, el motor se parará y no
podrá arrancar de nuevo hasta que se haya
enfriado el sistema de escape.
Haga revisar y reparar la moto de agua por
un concesionario Yamaha si se para el mo-
tor por recalentamiento.
@
A_F1G80.book Page 24 Wednesday, July 27, 2005 7:22 PM
Page 89 of 258
2-36
ESD
GJU10341
Öl-Warnleuchte
Sinkt das Öl im Tank auf etwa 1,7 L
(0,45 US gal, 0,37 Imp gal) ab oder ist der Ölfilter
verstopft, beginnen die Öl-Warnleuchte und die
Warnleuchte zu blinken. Der Warnsummer wird
ebenfalls wiederholt ertönen.
Beginnen die Öl-Warnleuchten zu blinken, ist
sobald wie möglich Motoröl nachzufüllen.
Die Warnsignale erlöschen, wenn der Motor
nach dem Auffüllen mit Motoröl neu gestartet
wird.
HINWEIS:@ Blinken die Warnleuchten trotz einer ausreichen-
den Ölmenge im Tank, ist der Ölfilter von einem
Yamaha-Ver tragshändler auf Schmutz oder Ver-
stopfungen überprüfen zu lassen.
@
GJU20042
Motor-Warnleuchte
Wird eine Fehlfunktion des Sensors oder ein
Kurzschluss festgestellt, beginnen die Warnleuch-
te und der –anzeiger zu blinken und der Warn-
summer wird mit Unterbrechungen ertönen.
Tritt dies auf, die Motordrehzahl reduzieren,
das Wasserfahrzeug an Land bringen, und den
Motor von einem Yamaha-Vertragshändler über-
prüfen lassen.
SJU10341
Alarma de aceite
Si el nivel de aceite en el depósito cae a
aproximadamente 1,7 L (0,45 US gal, 0,37 Imp
gal) o el filtro de aceite está obstruido, la alarma
de aceite y la luz de aviso comienzan a parpa-
dear. Asimismo, la alarma acústica comienza a
sonar de forma intermitente.
Si la alarma de aceite comienza a parpadear,
añada aceite de motor lo antes posible.
Las señales de alarma desaparecerán al poner
en marcha el motor después de añadir aceite.
NOTA:@ Si la alarma de aceite parpadea pero el nivel de
aceite en el depósito es correcto, haga comprobar
en un concesionario Yamaha si el filtro de aceite
está sucio u obstruido.
@
SJU20042
Alarma de fallo del motor
Si el sistema detecta el fallo de un sensor o un
cortocircuito, la luz y el indicador de alarma em-
piezan a parpadear y la alarma acústica suena in-
termitentemente.
En ese caso reduzca el régimen, vuelva a tie-
rra y haga revisar el motor en un concesionario
Ya m a h a .
A_F1G80.book Page 36 Wednesday, July 27, 2005 7:22 PM
Page 109 of 258

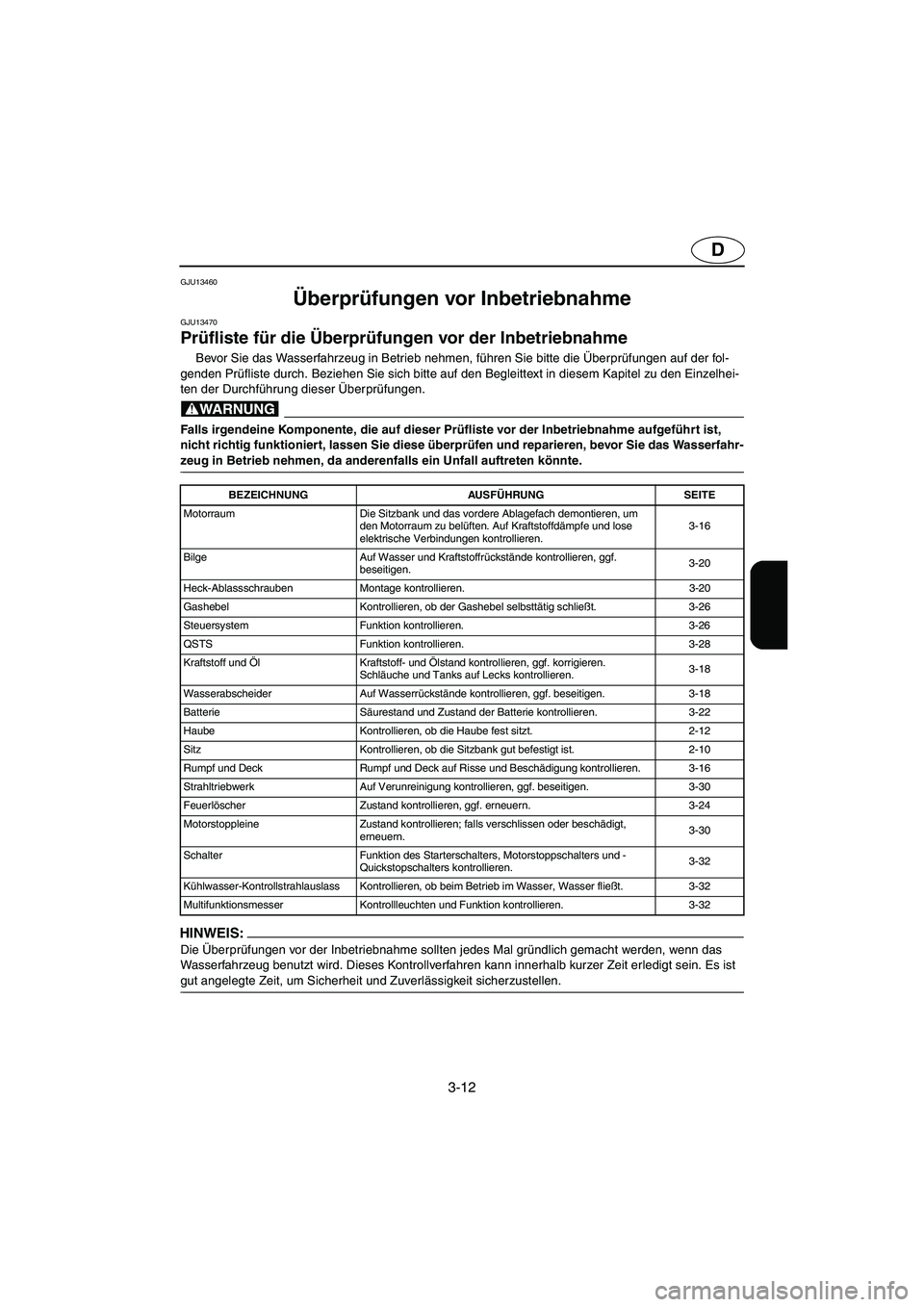

3-12
D
GJU13460
Überprüfungen vor Inbetriebnahme
GJU13470
Prüfliste für die Überprüfungen vor der Inbetriebnahme
Bevor Sie das Wasserfahrzeug in Betrieb nehmen, führen Sie bitte die Überprüfungen auf der fol-
genden Prüfliste durch. Beziehen Sie sich bitte auf den Begleittext in diesem Kapitel zu den Einzelhei-
ten der Durchführung dieser Überprüfungen.
@ Falls irgendeine Komponente, die auf dieser Prüfliste vor der Inbetriebnahme aufgeführt ist,
nicht richtig funktioniert, lassen Sie diese überprüfen und reparieren, bevor Sie das Wasserfahr-
zeug in Betrieb nehmen, da anderenfalls ein Unfall auftreten könnte.
@
POC-***
HINWEIS:@ Die Überprüfungen vor der Inbetriebnahme sollten jedes Mal gründlich gemacht werden, wenn das
Wasserfahrzeug benutzt wird. Dieses Kontrollverfahren kann innerhalb kurzer Zeit erledigt sein. Es ist
gut angelegte Zeit, um Sicherheit und Zuverlässigkeit sicherzustellen.
@
BEZEICHNUNG AUSFÜHRUNG SEITE
Motorraum Die Sitzbank und das vordere Ablagefach demontieren, um
den Motorraum zu belüften. Auf Kraftstoffdämpfe und lose
elektrische Verbindungen kontrollieren.3-16
Bilge Auf Wasser und Kraftstoffrückstände kontrollieren, ggf.
beseitigen.3-20
Heck-Ablassschrauben Montage kontrollieren. 3-20
Gashebel Kontrollieren, ob der Gashebel selbsttätig schließt. 3-26
Steuersystem Funktion kontrollieren. 3-26
QSTS Funktion kontrollieren. 3-28
Kraftstoff und Öl Kraftstoff- und Ölstand kontrollieren, ggf. korrigieren.
Schläuche und Tanks auf Lecks kontrollieren.3-18
Wasserabscheider Auf Wasserrückstände kontrollieren, ggf. beseitigen. 3-18
Batterie Säurestand und Zustand der Batterie kontrollieren. 3-22
Haube Kontrollieren, ob die Haube fest sitzt. 2-12
Sitz Kontrollieren, ob die Sitzbank gut befestigt ist. 2-10
Rumpf und Deck Rumpf und Deck auf Risse und Beschädigung kontrollieren. 3-16
Strahltriebwerk Auf Verunreinigung kontrollieren, ggf. beseitigen. 3-30
Feuerlöscher Zustand kontrollieren, ggf. erneuern. 3-24
Motorstoppleine Zustand kontrollieren; falls verschlissen oder beschädigt,
erneuern.3-30
Schalter Funktion des Starterschalters, Motorstoppschalters und -
Quickstopschalters kontrollieren.3-32
Kühlwasser-Kontrollstrahlauslass Kontrollieren, ob beim Betrieb im Wasser, Wasser fließt. 3-32
Multifunktionsmesser Kontrollleuchten und Funktion kontrollieren. 3-32
A_F1G80.book Page 12 Wednesday, July 27, 2005 7:22 PM
Page 129 of 258
3-32
ESD
GJU18352
Schalter
@ Den Motor des Wasserfahrzeugs an Land
nicht länger als 15 Sekunden ohne Wasserzu-
fuhr betreiben, andernfalls könnte der Motor
überhitzen.
@
Die Funktion des Startschalters, des Motor-
Stoppschalters und des Motor-Quickstoppschal-
ters kontrollieren.
Den Star tschalter 1
drücken, um den Motor
anzulassen. Sobald der Motor zu laufen beginnt,
den Motor-Stoppschalter 2
drücken um zu kon-
trollieren, ob der Motor sofort abstirbt. Motor er-
neut anlassen und dann die Motor-Quickstopplei-
ne 5
ziehen, um den Clip 4
vom Motor-
Quickstoppschalter 3
zu entfernen, um so das
sofortige Abschalten des Motors zu bestätigen.
(Für nähere Angaben zur Bedienung des Start-
schalters, des Motor-Stoppschalters und des Mo-
tor-Quickstoppschalters siehe Seite 2-14–2-16.)
GJU10610
Kühlwasser-Kontrollauslass
Kontrollieren, dass Wasser vom Auslass aus-
gestoßen wird, während der Motor läuft und das
Wasserfahrzeug im Wasser ist.
GJU10620
Multifunktionsdisplay
Die Funktion des Multifunktionsdisplays über-
prüfen. (Siehe Seiten 2-30 bis 2-38 für weitere In-
formationen zum Multifunktionsdisplay.)
SJU18352
Interruptores
@ No deje en marcha el motor en tierra durante
más de 15 segundos sin suministro de agua, ya
que se podría recalentar.
@
Compruebe el funcionamiento del interruptor
de arranque, el interruptor de paro del motor y el
interruptor de paro de emergencia del motor.
Pulse el interruptor de arranque 1
para arran-
car el motor. En cuanto el motor empiece a fun-
cionar, pulse el interruptor de paro 2
y verificar
que el motor se para inmediatamente. Vuelva a
arrancar el motor y seguidamente tire del cordón
de hombre al agua 5
para extraer la pinza 4
del
interruptor de paro de emergencia del motor 3
y
verificar que el motor se para inmediatamente.
(Consulte en las páginas 2-14 a 2-16 la informa-
ción relativa a la utilización correcta del inte-
rruptor de arranque, el interruptor de paro del
motor y el interruptor de paro de emergencia del
motor.)
SJU10610
Surtidor testigo del agua de refrigera-
ción
Compruebe que salga agua de los surtidores
con el motor en marcha y la moto de agua en el
agua.
SJU10620
Visor multifunción
Compruebe el funcionamiento del visor mul-
tifunción. (Consulte en las páginas 2-30 a 2-38
las instrucciones relativas al visor multifunción.)
A_F1G80.book Page 32 Wednesday, July 27, 2005 7:22 PM
Page 137 of 258

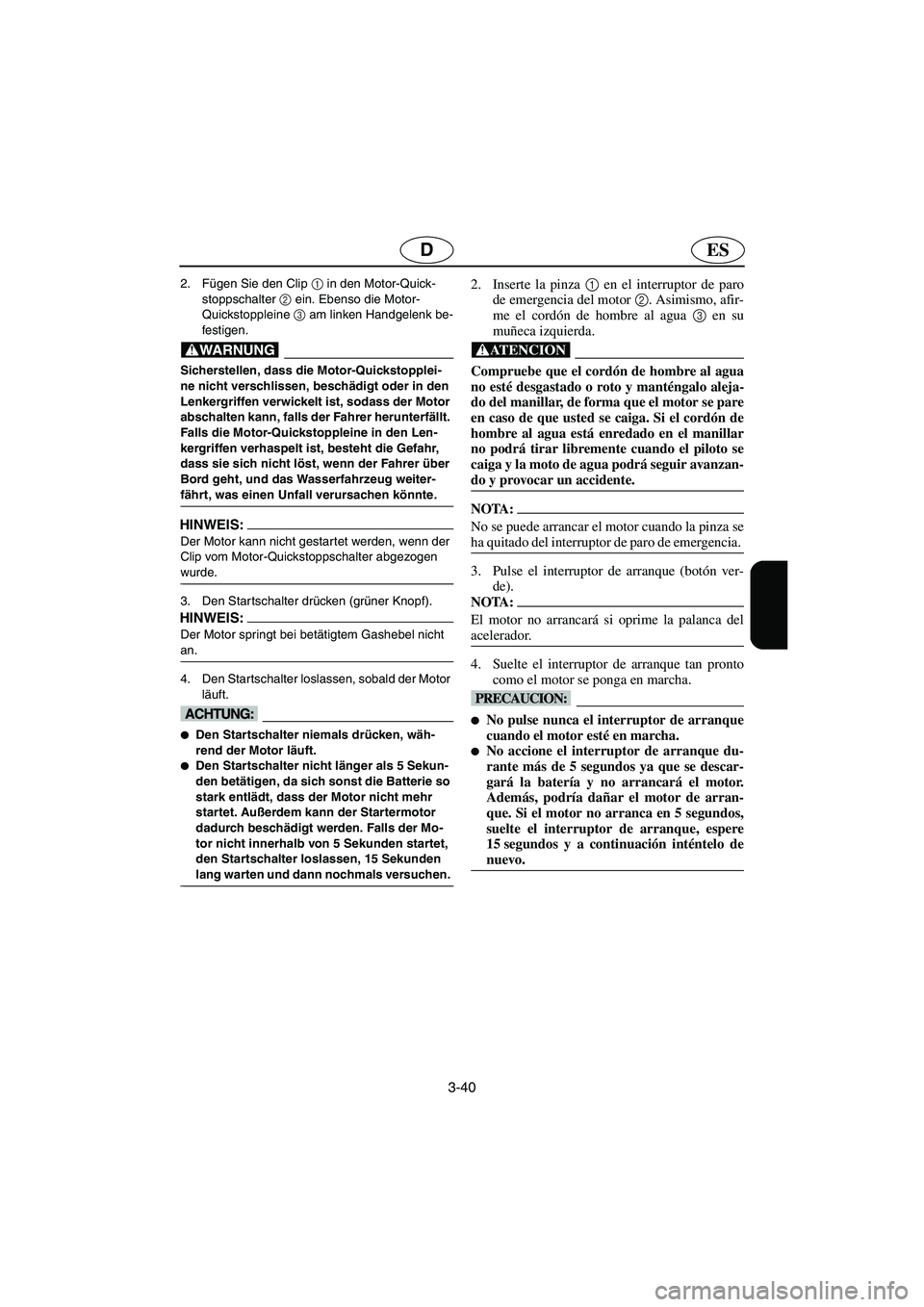

3-40
ESD
2. Fügen Sie den Clip 1
in den Motor-Quick-
stoppschalter 2
ein. Ebenso die Motor-
Quickstoppleine 3
am linken Handgelenk be-
festigen.
@ Sicherstellen, dass die Motor-Quickstopplei-
ne nicht verschlissen, beschädigt oder in den
Lenkergriffen verwickelt ist, sodass der Motor
abschalten kann, falls der Fahrer herunterfällt.
Falls die Motor-Quickstoppleine in den Len-
kergriffen verhaspelt ist, besteht die Gefahr,
dass sie sich nicht löst, wenn der Fahrer über
Bord geht, und das Wasserfahrzeug weiter-
fährt, was einen Unfall verursachen könnte.
@
HINWEIS:@ Der Motor kann nicht gestartet werden, wenn der
Clip vom Motor-Quickstoppschalter abgezogen
wurde.
@
3. Den Star tschalter drücken (grüner Knopf).
HINWEIS:@ Der Motor springt bei betätigtem Gashebel nicht
an.
@
4. Den Startschalter loslassen, sobald der Motor
läuft.
@ Den Startschalter niemals drücken, wäh-
rend der Motor läuft.
Den Startschalter nicht länger als 5 Sekun-
den betätigen, da sich sonst die Batterie so
stark entlädt, dass der Motor nicht mehr
startet. Außerdem kann der Startermotor
dadurch beschädigt werden. Falls der Mo-
tor nicht innerhalb von 5 Sekunden startet,
den Startschalter loslassen, 15 Sekunden
lang warten und dann nochmals versuchen.
@
2. Inserte la pinza 1
en el interruptor de paro
de emergencia del motor 2
. Asimismo, afir-
me el cordón de hombre al agua 3
en su
muñeca izquierda.
@ Compruebe que el cordón de hombre al agua
no esté desgastado o roto y manténgalo aleja-
do del manillar, de forma que el motor se pare
en caso de que usted se caiga. Si el cordón de
hombre al agua está enredado en el manillar
no podrá tirar libremente cuando el piloto se
caiga y la moto de agua podrá seguir avanzan-
do y provocar un accidente.
@
NOTA:@ No se puede arrancar el motor cuando la pinza se
ha quitado del interruptor de paro de emergencia.
@
3. Pulse el interruptor de arranque (botón ver-
de).
NOTA:@ El motor no arrancará si oprime la palanca del
acelerador.
@
4. Suelte el interruptor de arranque tan pronto
como el motor se ponga en marcha.
@ No pulse nunca el interruptor de arranque
cuando el motor esté en marcha.
No accione el interruptor de arranque du-
rante más de 5 segundos ya que se descar-
gará la batería y no arrancará el motor.
Además, podría dañar el motor de arran-
que. Si el motor no arranca en 5 segundos,
suelte el interruptor de arranque, espere
15 segundos y a continuación inténtelo de
nuevo.
@
A_F1G80.book Page 40 Wednesday, July 27, 2005 7:22 PM
