Page 36 of 246
1-27
F
N’essayez pas de modifier ce scooter nauti-
que!
Toute modification apportée à votre scooter
nautique peut en réduire la sécurité et la fiabi-
lité, le rendre dangereux ou rendre son utilisa-
tion illégale.
Attachez le cordon (courroie) du coupe-cir-
cuit du moteur à votre poignet et maintenez-le
dégagé du guidon de manière que le moteur se
coupe automatiquement en cas de chute.
Après toute utilisation, détachez du scooter le
cordon du coupe-circuit du moteur afin d’em-
pêcher tout démarrage accidentel ou toute uti-
lisation non autorisée par des enfants ou
d’autres personnes.
Contrôlez attentivement la présence de bai-
gneurs et restez à l’écart des zones de baigna-
de. Il est difficile de repérer les nageurs et
vous risquez de heurter accidentellement
quelqu’un dans l’eau.
Veillez à ne pas être heurté par un autre ba-
teau! C’est à vous de faire attention au trafic;
les autres pilotes peuvent ne pas vous obser-
ver. S’ils ne vous voient pas ou si vous
manœuvrez plus rapidement que les autres pi-
lotes ne s’y attendent, vous risquez une colli-
sion.
Conservez une distance de sécurité entre vous
et les autres scooters nautiques ou bateaux et
faites également attention aux câbles de ski
nautique ou aux lignes de pêche des autres ba-
teaux. Respectez les “Règles de sécurité nau-
tique” et regardez toujours derrière vous avant
d’effectuer un virage. (Cf. Règles de sécurité
nautique à la page 1-35.)
UF0W81A0.book Page 27 Wednesday, September 5, 2001 2:12 PM
Page 44 of 246
1-35
F
FJU01005
Règles de sécurité nautique
Votre scooter nautique est considéré par la loi
comme un bateau à moteur. Son utilisation doit
être conforme aux règles et réglementations en
vigueur pour la voie navigable sur laquelle il est
utilisé.
UF0W81A0.book Page 35 Wednesday, September 5, 2001 2:12 PM
Page 47 of 246
1-38
ESD
GJU01006
Erfreuen Sie sich
verantwortungsbewußt an
Ihrem Wasserfahrzeug
Sie teilen die Gebiete, in denen Sie beim Fah-
ren mit Ihrem Wasserfahrzeug Spaß haben, mit
anderen und mit der Natur. Deshalb schließt Ihr
Ve r g nügen die Verantwor tung mit ein, die ande-
ren Personen, das Land, das Wasser und die
Tierwelt mit Respekt und rücksichtsvoll zu behan-
deln.
Wann und wo auch immer Sie fahren, betrach-
ten Sie sich selbst als Gast jener, um sich herum.
Denken Sie zum Beispiel daran, daß die Geräu-
sche Ihres Wasserfahrzeugs sich für Sie wie Mu-
sik in den Ohren anhören mag, aber diese für an-
dere nur Lärm bedeuten könnten. Und das
aufregende Spritzen Ihres Kielwassers könnte
Wellen hervorbringen, die andere nicht mögen.
Vermeiden Sie es, zu nahe an Küstenstreifen zu
fahren, die mit Wohnhäusern besiedelt sind, und
an Nistgebiete von Wasservögeln oder andere
Tiergebiete heranzufahren, und halten Sie re-
spektvollen Abstand von Fischern, anderen Boo-
ten, Schwimmern und belebten Stränden. Ist
Durchfahrt durch solche Gebiete unumgänglich,
fahren Sie langsam und halten Sie sich an alle
Gesetze.
Denken Sie daran, daß Verschmutzungen der
Umwelt schaden können. Tanken Sie nicht an
Stellen, oder füllen Öl nach, an denen ein Ver-
schütten der Natur schaden kann. Ziehen Sie Ihr
Wasserfahrzeug aus dem Wasser und bringen
Sie es von der Uferlinie weg bevor Sie nachtan-
ken. Halten Sie Ihre Umgebung für die Menschen
und die Tierwelt sauber, die die Wasserwege mit
Ihnen teilen: Werfen Sie keine Abfälle weg!
Wenn Sie verantwortungsbewußt fahren, mit
Respekt und rücksichtsvoll anderen gegenüber,
helfen Sie mit, sicherzustellen, daß unsere Was-
serwege für eine Reihe von Freizeitvergnügen of-
fen bleiben.
SJU01006
Disfrute de su moto de agua
de forma responsable
Cuando navega con su moto de agua, está
compartiendo el área de disfrute con otros y con
la naturaleza. Por lo tanto, su disfrute incluye la
responsabilidad de tratar con respeto y cortesía a
las demás personas, la tierra, el agua y la vida
salvaje.
Cualquiera que sea el lugar y el momento en
que navegue, considérese un invitado de los que
le rodean. Recuerde, por ejemplo, que el ruido de
su moto de agua puede ser música para usted,
pero no deja de ser simplemente ruido para los
demás. Y las divertidas salpicaduras de su estela
pueden producir olas que molesten a los demás.
Evite navegar cerca de viviendas próximas a la
orilla y de zonas de anidamiento de aves marinas
u otras zonas de vida salvaje; asimismo, mantén-
gase a una distancia respetuosa de pescadores,
otras embarcaciones, bañistas y playas concurri-
das. Cuando no tenga más remedio que navegar
por esas zonas, hágalo despacio y respete todas
las reglas.
Recuerde que la polución puede ser nociva
para el medio ambiente. No reposte ni añada
aceite cuando un vertido pueda ocasionar daños
a la naturaleza. Saque la moto de agua del agua y
aléjela de la orilla antes de repostar. Y procure
que su entorno siga resultando agradable para las
personas y la vida salvaje que comparten las
aguas con usted: ¡no tire basuras!
Cuando navega de forma responsable, mos-
trando respeto y cortesía hacia los demás, está
ayudando a que las aguas navegables permanez-
can abiertas para el disfrute de diversas activida-
des recreativas.
UF0W81A0.book Page 38 Wednesday, September 5, 2001 2:12 PM
Page 54 of 246

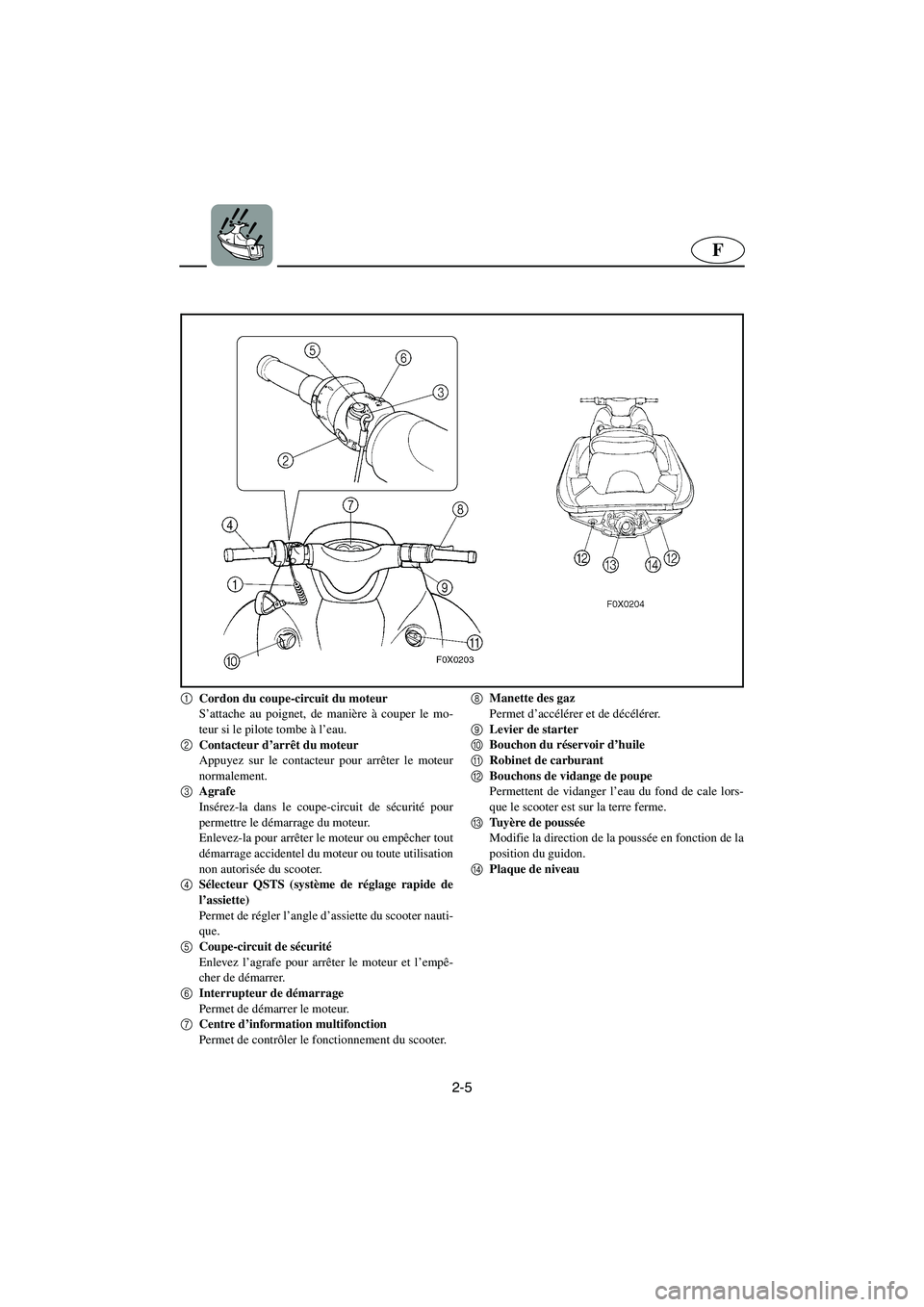

2-5
F
1
Cordon du coupe-circuit du moteur
S’attache au poignet, de manière à couper le mo-
teur si le pilote tombe à l’eau.
2
Contacteur d’arrêt du moteur
Appuyez sur le contacteur pour arrêter le moteur
normalement.
3
Agrafe
Insérez-la dans le coupe-circuit de sécurité pour
permettre le démarrage du moteur.
Enlevez-la pour arrêter le moteur ou empêcher tout
démarrage accidentel du moteur ou toute utilisation
non autorisée du scooter.
4
Sélecteur QSTS (système de réglage rapide de
l’assiette)
Permet de régler l’angle d’assiette du scooter nauti-
que.
5
Coupe-circuit de sécurité
Enlevez l’agrafe pour arrêter le moteur et l’empê-
cher de démarrer.
6
Interrupteur de démarrage
Permet de démarrer le moteur.
7
Centre d’information multifonction
Permet de contrôler le fonctionnement du scooter. 8
Manette des gaz
Permet d’accélérer et de décélérer.
9
Levier de starter
0
Bouchon du réservoir d’huile
A
Robinet de carburant
B
Bouchons de vidange de poupe
Permettent de vidanger l’eau du fond de cale lors-
que le scooter est sur la terre ferme.
C
Tu yère de poussée
Modifie la direction de la poussée en fonction de la
position du guidon.
D
Plaque de niveau
UF0W81A0.book Page 5 Wednesday, September 5, 2001 2:12 PM
Page 69 of 246
2-20
ESD
GJU01020
Kühlwasser-Kontrollstrahlauslaß
Dieses Wasserfahrzeug ist mit Kühlwasser-
Kontrollstrahlauslässen ausgestattet.
Wenn der Motor läuft, zirkuliert Kühlwasser im
Motor, das dann aus den Kontrollstrahlauslässen
ausgestoßen wird.
Um das Kühlsystem auf richtige Funktion zu
überprüfen, kontrollieren Sie, ob Wasser aus den
Kontrollstrahlauslässen ausgestoßen wird. Falls
kein Wasser aus den Auslässen strömt, könnte
das bedeuten, daß kein Kühlwasser im Motor zir-
kuliert. Tritt dies auf, halten Sie den Motor an und
suchen Sie nach der Ursache. (Weitere Anwei-
sungen siehe Seiten 2-26 und 5-12.)
HINWEIS:@ Sind die Kühlwasserkanäle trocken, dauert es
etwa 20 Sekunden, bis das Wasser den Auslaß
erreicht, nachdem der Motor gestar tet wurde.
@
GJU01021
Steuersystem
Ihr Wasserfahrzeug kann durch Drehen der
Lenkergriffe 1
in die selbe Richtung, in die Sie
fahren wollen, gelenkt werden.
Werden die Lenkergriffe gedreht, verändert
sich der Winkel der Strahlschubdüse 2
und die
Richtung des Wasserfahrzeug verändert sich ent-
sprechend. Da die Stärke des Strahlschubs die
Geschwindigkeit und Richtung einer Wendung
bestimmt, muß bei einer beabsichtigten Wendung
immer Gas gegeben werden, außer in der Lang-
samstlaufgeschwindigkeit.
SJU01020
Surtidor testigo del agua de
refrigeración
Esta moto de agua está dotada de surtidores
testigo de agua de refrigeración.
Cuando el motor está en marcha, el agua de
refrigeración circula por el motor y sale por los
surtidores testigo.
Para comprobar el funcionamiento correcto
del sistema de refrigeración, verifique que salga
agua por los surtidores testigo. Si no sale agua de
los surtidores, puede que no circule agua de re-
frigeración por el motor. En ese caso, pare el mo-
tor y averigüe la causa. (Ver más instrucciones
en las páginas 2-26 y 5-12.)
NOTA:@ Si los conductos de agua de refrigeración están
secos, el agua tardará unos 20 segundos en llegar
al surtidor después de arrancar el motor.
@
SJU01021
Sistema de gobierno
La moto de agua se gobierna girando el mani-
llar 1
en la misma dirección hacia la que desea
dirigirse.
Cuando se gira el manillar, el ángulo de la to-
bera de propulsión 2
varía y el rumbo de la
moto de agua varía en consecuencia. Puesto que
la fuerza del chorro propulsor determina la velo-
cidad y la dirección de la virada, el acelerador
debe estar siempre abierto cuando se vaya a vi-
rar, salvo a la velocidad mínima.
UF0W81A0.book Page 20 Wednesday, September 5, 2001 2:12 PM
Page 91 of 246
3-2
ESD
GJU01041
Kraftstoff und Öl
Dieser Motor ist mit dem Öleinspritzsystem von
Yamaha ausgestattet, das hervorragende
Schmierung leistet, indem es das richtige Verhält-
nis der Ölmenge für alle Betriebsbedingungen si-
cherstellt. Eine Vormischung von Kraftstoff ist
nicht nötig, außer während der Einfahrzeit des
Motors. Einfach Benzin in den Kraftstofftank und
Öl in den Öltank füllen.
GJU01042
Benzin
@ BENZIN UND BENZINDÄMPFE SIND LEICHT
ENTZÜNDLICH UND KÖNNEN EXPLODIEREN!
Beim Auftanken nicht rauchen, von Funken,
offenem Feuer oder anderen Zündquellen
fernhalten.
Den Motor vor dem Auftanken abschalten. In einem gut belüfteten Bereich tanken.
Während des Tankens nicht auf dem Was-
serfahrzeug stehen oder sitzen, für den
Fall, daß es Feuer fängt.
Aufpassen, daß Sie kein Benzin verschüt-
ten. Falls Sie Benzin verschütten, dieses
sofort mit trockenen Lappen aufwischen.
Mit Benzin getränkte Lappen immer richtig
entsorgen.
Den Tank nicht überfüllen. Hören Sie mit
dem Füllen auf, wenn der Kraftstoffstand
das untere Ende des Einfüllstutzens er-
reicht hat. Nicht den Einfüllstutzen auffül-
len, da Kraftstoff sich ausdehnt, wenn er
warm wird und dann überlaufen kann.
Nach dem Tanken den Tankdeckel gut ver-
schließen.
Falls Sie Benzin hinunterschlucken, zu viel
Benzindämpfe einatmen oder Ihre Augen in
Kontakt mit Benzin gekommen sind, sofort
den Arzt rufen.
Falls Benzin auf Ihre Haut gelangt, dieses
sofort mit Wasser und Seife abwaschen.
Wechseln Sie die Kleidung falls Benzin dar-
an gekommen ist.
@
SJU01041
Combustible y aceite
Este motor utiliza el sistema de inyección de
aceite Yamaha, el cual proporciona un engrase
superior asegurando la proporción correcta de
aceite para todas las condiciones de navegación.
No es necesario efectuar ninguna mezcla previa,
salvo durante el periodo de rodaje del motor.
Simplemente eche gasolina en el depósito de
combustible y aceite en el depósito de aceite.
SJU01042
Gasolina
@ ¡LA GASOLINA Y SUS VAPORES SON AL-
TAMENTE INFLAMABLES Y EXPLOSI-
VOS !
No fume mientras reposte y manténgase
alejado de chispas, llamas u otras fuentes
de ignición.
Pare el motor antes de repostar.
Reposte en un lugar bien ventilado. En caso
de incendio mientras reposta, no se suba ni
se siente sobre la moto de agua.
Procure no derramar gasolina. Si se derra-
ma gasolina, límpiela inmediatamente con
trapos secos. Deseche siempre de forma
adecuada los trapos empapados de gasoli-
na.
Evite llenar excesivamente el depósito de
combustible. Deje de añadir combustible
cuando el nivel llegue justo a la parte infe-
rior del tubo de llenado. No llene el tubo de
llenado, ya que el combustible se expande
al calentarse y puede desbordarse.
Apriete firmemente el tapón de llenado
después de repostar.
Si ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos, acuda inmediatamente al médico.
Si se salpica la piel con gasolina, lávese in-
mediatamente con agua y jabón. Cámbiese
de ropa si se salpica con gasolina.
@
UF0W81A0.book Page 2 Wednesday, September 5, 2001 2:12 PM
Page 96 of 246
3-7
F
FJU01046
Remplissage du réservoir d’huile
@ N’ajoutez pas d’essence dans le réservoir
d’huile. Vous risqueriez de provoquer un
incendie ou une explosion.
La présence d’huile dans le fond de cale
constitue un grave risque d’incendie. Es-
suyez immédiatement les coulées d’huile.
@
@ Veillez à ne jamais laisser le réservoir d’huile
se vider complètement. Si le réservoir d’huile
se vide complètement, la pompe d’injection
d’huile doit être purgée pour rétablir une cir-
culation d’huile correcte, sous peine d’endom-
mager le moteur. S’il est nécessaire de purger
la pompe à huile, faites exécuter le travail par
un concessionnaire Yamaha.
@
1. Déposez le siège pour contrôler le niveau
d’huile. (Cf. page 2-9 pour le siège.)
2. Ouvrez le bouchon du réservoir d’huile et
versez très lentement l’huile dans le réser-
voir.
3. Arrêtez le remplissage dès que le niveau
d’huile atteint le haut du réservoir.
Capacité du réservoir d’huile:
5,5 L (1,45 US gal, 1,21 Imp gal)
UF0W81A0.book Page 7 Wednesday, September 5, 2001 2:12 PM
Page 98 of 246
3-9
F
FJU01346
Contrôles préalables
FJU01047
Liste de vérification des contrôles préalables
Ava n t d’utiliser ce scooter nautique, effectuez les vérifications de la liste de contrôle suivante. Re-
portez-vous au texte correspondant dans le présent chapitre pour plus de détails sur la manière d’ef-
fectuer ces vérifications.
@ Si l’un des points du contrôle préalable à l’utilisation ne donne pas entière satisfaction, faites-le
vérifier et réparer avant d’utiliser le scooter, pour éviter tout risque d’accident.
@
POC-F0X7F
N.B.:@ Les contrôles préalables doivent être soigneusement effectués avant chaque utilisation du scooter.
Cette procédure peut s’exécuter très rapidement. Le temps que vous y consacrez est un investisse-
ment en termes de sécurité et de fiabilité.
@
ELEMENT ACTION PAGE
Compartiment moteur Déposez le siège et le compartiment de rangement avant pour
aérer le compartiment moteur. Contrôlez qu’il n’y a pas de
vapeurs de carburant ni de connexions électriques lâches3-13
Fond de cale Vérifiez et éliminez tous les résidus d’eau et de carburant si
nécessaire3-15
Accélérateur Vérifiez que la manette des gaz revient automatiquement en
position3-21
Système de direction Vérifiez le bon fonctionnement de la direction 3-21
Carburant et huile Vérifiez les niveaux de carburant et d’huile, faites l’appoint si
nécessaire
Vérifiez que les tuyaux et réservoirs ne présentent pas de
fuites3-13
Séparateur d’eau Vérifiez qu’il ne contient pas d’eau, évacuez-la si nécessaire 3-15
Batterie Vérifiez le niveau de l’électrolyte et l’état de charge de la
batterie3-17
Capot Contrôlez que le capot est bien fermé2-11
Siège Contrôlez que le siège est correctement fixé2-9
Coque/Pont Contrôlez l’absence de fissures ou autres dommages dans la
coque et le pont—
Tuyère Vérifiez qu’elle n’est pas obstruée par des débris, éliminez-
les si nécessaire3-23
Extincteur Vérifiez son état et remplacez-le si nécessaire 3-19
Cordon du coupe-circuit du moteur Vérifiez son état et remplacez-le s’il est élimé ou cassé3-23
Contacteurs Vérifiez le fonctionnement du contacteur de démarrage, de
l’interrupteur d’arrêt du moteur et du coupe-circuit de
sécurité du moteur lorsque le scooter est à l’eau3-25
Sortie témoin d’eau de refroidissement Vérifiez que de l’eau s’en écoule lorsque le moteur tourne et
que le scooter est à l’eau3-25
Centre d’information multifonction Contrôlez les indications d’avertissement et contrôlez son
bon fonctionnement3-25
UF0W81A0.book Page 9 Wednesday, September 5, 2001 2:12 PM
Page 117 of 246
3-28
ESD
GJU01063
Betrieb
@ Bevor Sie Ihr Wasserfahrzeug in Betrieb neh-
men, machen Sie sich bitte mit allen Kontrol-
len vertraut. Wenden Sie sich mit Fragen über
etwaige Kontrollen oder Funktionen, die Sie
nicht verstehen, an Ihren Yamaha Vertrags-
händler. Ein Unverständnis über die Funkti-
onsweise von Kontrollen könnte zu einem Un-
fall führen oder Sie daran hindern einen Unfall
zu vermeiden.
@
@ Sicherstellen, daß die Ablaßstopfen im Heck
fest sitzen, bevor Sie das Wasserfahrzeug zu
Wasser lassen.
@
GJU01064
Einfahrzeit des Motors
Die Einfahrzeit des Motors ist für die verschie-
denen Komponenten des Motors von entschei-
dender Bedeutung, damit diese sich aufeinander
abstimmen und in das richtige Betriebsspiel ein-
fahren können. Dies stellt gute Leistung sicher
und verlänger t die Lebensdauer der Komponen-
ten.
@ Für die Tankfüllung des Erstbetriebs, mi-
schen Sie eine 50:1 Mischung von Kraft-
stoff und Öl vor (zusätzlich zum Öl im Öl-
tank).
Nach der Einfahrzeit verwenden Sie einfach
Benzin für den normalen Betrieb.
@
1. Lassen Sie das Wasserfahrzeug zu Wasser
und star ten Sie den Motor. (Siehe Seiten 3-32
bis 3-36 zu den Verfahren zum Starten des
Motors.)
2. Den Motor 5 Minuten lang auf niedrigst mögli-
cher Geschwindigkeit laufen lassen.
SJU01063
Funcionamiento
@ Antes de utilizar la moto de agua familiaríce-
se con todos los mandos. Consulte a su conce-
sionario Yamaha todas las dudas que tenga
acerca de cualquier mando o función. El he-
cho de no entender cómo funcionan los man-
dos puede ser causa de un accidente o impe-
dirle evitarlo.
@
@ Verifique que los tapones de achique de popa
estén bien apretados antes de botar la moto de
agua.
@
SJU01064
Rodaje del motor
El periodo de rodaje del motor resulta esen-
cial para que sus diversos componentes se des-
gasten y pulan por si mismos hasta adquirir las
holguras de funcionamiento correctas. Con ello
se aseguran las prestaciones adecuadas y se pro-
longa la vida útil de los componentes.
@ La primera vez que llene el depósito, reali-
ce una mezcla al 50:1 de combustible y
aceite (además del aceite del depósito de
aceite).
Finalizado el rodaje, utilice gasolina sola
para el funcionamiento normal.
@
1. Bote la moto de agua y arranque el motor.
(Consulte en las páginas 3-32 a 3-36 las ins-
trucciones para arrancar el motor.)
2. Haga funcionar el motor al mínimo régimen
posible durante 5 minutos.
UF0W81A0.book Page 28 Wednesday, September 5, 2001 2:12 PM
Page 128 of 246
3-39
F
FJU01068
Utilisation de votre scooter
nautique
FJU01069
Apprenez à connaître votre
scooter nautique
L’utilisation de votre scooter nautique requiert
des compétences que vous ne pourrez acquérir
que par une certaine période d’apprentissage.
Prenez le temps d’approfondir les techniques de
base avant de tenter des manœuvres plus délica-
tes.
L’utilisation d’un scooter nautique peut être
une activité extrêmement agréable, qui vous pro-
curera de nombreuses heures de plaisir. Toute-
fois, il est essentiel que vous vous familiarisiez
avec son fonctionnement pour acquérir le niveau
de compétence nécessaire pour assurer une navi-
gation en toute sécurité. Avant d’utiliser le scoo-
ter nautique, lisez le présent Manuel de l’utilisa-
teur, les Guide de pilotage et toutes les étiquettes
d’avertissement et de mise en garde présentes sur
le scooter. Accordez une attention toute particu-
lière aux informations de sécurité présentées aux
pages 1-13 à 1-33. Ce matériel doit vous permet-
tre de vous familiariser avec le scooter et son uti-
lisation.
Ce scooter nautique est conçu pour transpor-
ter le pilote et un seul passager. Ne dépassez ja-
mais la charge maximum et ne permettez jamais
à plus de 2 personnes d’embarquer en même
temps dans le scooter.
Charge maximum: 160 kg (353 lb)
La charge est le poids total du chargement,
pilote et passager.
UF0W81A0.book Page 39 Wednesday, September 5, 2001 2:12 PM
