ESP YAMAHA GP800R 2003 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

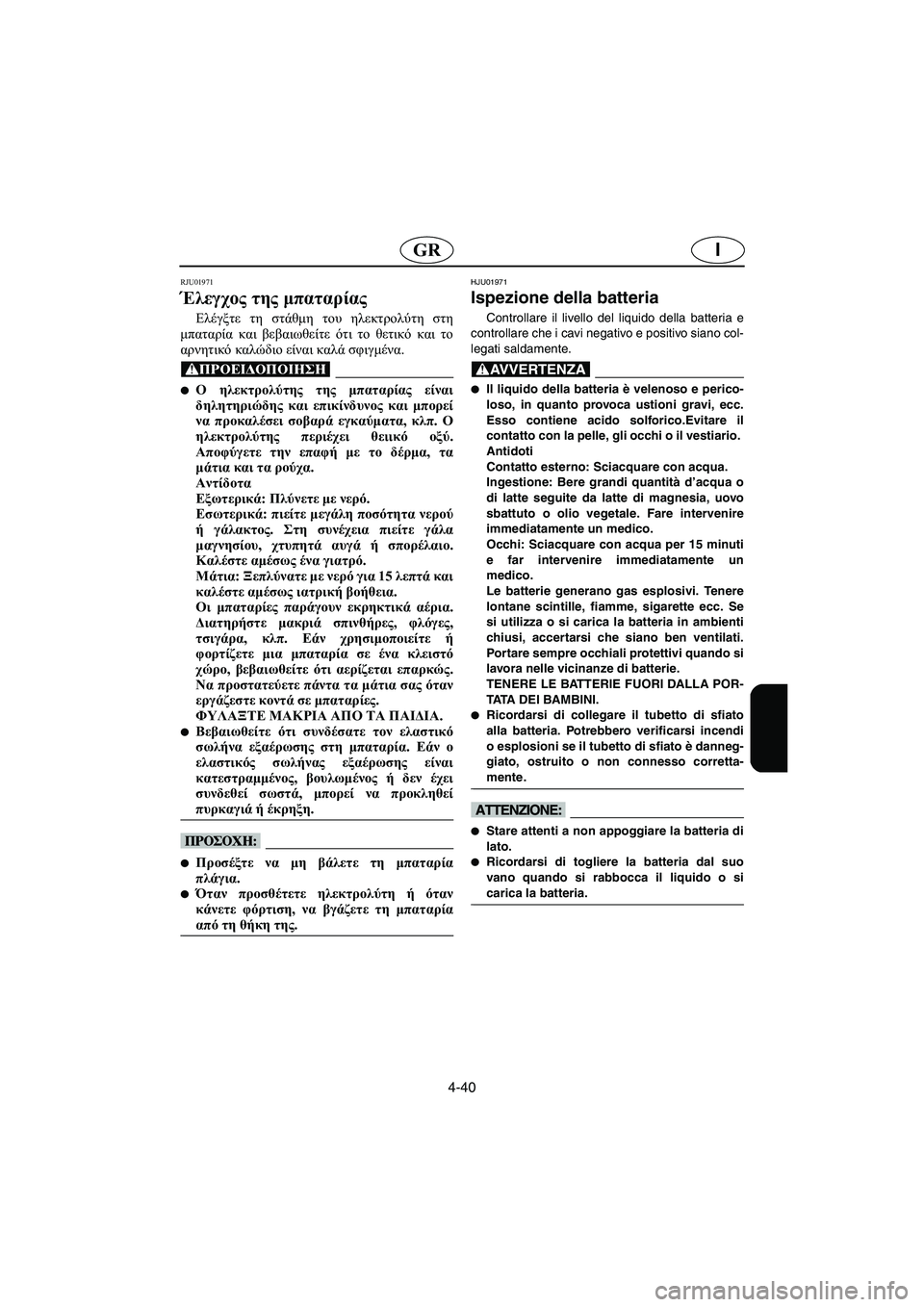

4-40
IGR
RJU01971
Έλεγχος της μπαταρίας
Ελέγξτε τη στάθμη του ηλεκτρολύτη στη
μπαταρία και βεβαιωθείτε ότι το θετικό και το
αρνητικό καλώδιο είναι καλά σφιγμένα.
@
Ο ηλεκτρολύτης της μπαταρίας είναι
δηλητηριώδης και επικίνδυνος και μπορεί
να προκαλέσει σοβαρά εγκαύματα, κλπ. Ο
ηλεκτρολύτης περιέχει θειικό οξύ.
Αποφύγετε την επαφή με το δέρμα, τα
μάτια και τα ρούχα.
Αντίδοτα
Εξωτερικά: Πλύνετε με νερό.
Εσωτερικά: πιείτε μεγάλη ποσότητα νερού
ή γάλακτος. Στη συνέχεια πιείτε γάλα
μαγνησίου, χτυπητά αυγά ή σπορέλαιο.
Καλέστε αμέσως ένα γιατρό.
Μάτια: Ξεπλύνατε με νερό για 15 λεπτά και
καλέστε αμέσως ιατρική βοήθεια.
Οι μπαταρίες παράγουν εκρηκτικά αέρια.
Διατηρήστε μακριά σπινθήρες, φλόγες,
τσιγάρα, κλπ. Εάν χρησιμοποιείτε ή
φορτίζετε μια μπαταρία σε ένα κλειστό
χώρο, βεβαιωθείτε ότι αερίζεται επαρκώς.
Να προστατεύετε πάντα τα μάτια σας όταν
εργάζεστε κοντά σε μπαταρίες.
ΦΥΛΑΞΤΕ ΜΑΚΡΙΑ ΑΠΟ ΤΑ ΠΑΙΔΙΑ.

Βεβαιωθείτε ότι συνδέσατε τον ελαστικό
σωλήνα εξαέρωσης στη μπαταρία. Εάν ο
ελαστικός σωλήνας εξαέρωσης είναι
κατεστραμμένος, βουλωμένος ή δεν έχει
συνδεθεί σωστά, μπορεί να προκληθεί
πυρκαγιά ή έκρηξη.
@
@
Προσέξτε να μη βάλετε τη μπαταρία
πλάγια.

Όταν προσθέτετε ηλεκτρολύτη ή όταν
κάνετε φόρτιση, να βγάζετε τη μπαταρία
από τη θήκη της.
@
HJU01971
Ispezione della batteria
Controllare il livello del liquido della batteria e
controllare che i cavi negativo e positivo siano col-
legati saldamente.
@
Il liquido della batteria è velenoso e perico-
loso, in quanto provoca ustioni gravi, ecc.
Esso contiene acido solforico.Evitare il
contatto con la pelle, gli occhi o il vestiario.
Antidoti
Contatto esterno: Sciacquare con acqua.
Ingestione: Bere grandi quantità d’acqua o
di latte seguite da latte di magnesia, uovo
sbattuto o olio vegetale. Fare intervenire
immediatamente un medico.
Occhi: Sciacquare con acqua per 15 minuti
e far intervenire immediatamente un
medico.
Le batterie generano gas esplosivi. Tenere
lontane scintille, fiamme, sigarette ecc. Se
si utilizza o si carica la batteria in ambienti
chiusi, accertarsi che siano ben ventilati.
Portare sempre occhiali protettivi quando si
lavora nelle vicinanze di batterie.
TENERE LE BATTERIE FUORI DALLA POR-
TATA DEI BAMBINI.

Ricordarsi di collegare il tubetto di sfiato
alla batteria. Potrebbero verificarsi incendi
o esplosioni se il tubetto di sfiato è danneg-
giato, ostruito o non connesso corretta-
mente.
@
@
Stare attenti a non appoggiare la batteria di
lato.

Ricordarsi di togliere la batteria dal suo
vano quando si rabbocca il liquido o si
carica la batteria.
@
UF0W82B0.book Page 40 Tuesday, September 3, 2002 9:30 AM

4-41
P
Para encher a bateria:
1. Certificar-se de que o nível do electrólito se
encontra entre as marcas de nível superior 1
e inferior 2
.
2. Se necessário, atestar a bateria com água
destilada.
@ A água da torneira contém minerais que
podem ser nocivos para a bateria. Atestar a
bateria apenas com água destilada.
@
Para recarregar a bateria:
@ Não tentar carregar a bateria apressadamente,
já que poderá assim reduzir a vida útil da bate-
ria.
@
Recomenda-se que seja um concessionário
Yamaha a carregar a bateria. Se pretender carre-
gar a bateria pessoalmente, leia atentamente as
instruções do carregador de baterias antes de a
carregar e siga os pontos abaixo.
1. Retirar todos os bujões do elemento da bate-
ria.
2. Adicionar água destilada até ao nível especifi-
cado se o nível de electrólito estiver baixo.
3. Ajustar o regime de carga para 1,9 ampere e
carregar lentamente a bateria até os gases
explosivos serem vigorosamente descarrega-
dos dos elementos da bateria.
Para ligar os terminais da bateria:
1. Certificar-se de que as ligações estão bem
feitas quando se instalar a bateria no veículo.
2. Cer tificar-se de que o tubo de respiro se
encontra bem ligado, sem danificações nem
obstruções.
3. Certificar-se de que a bateria se encontra
bem fixa no compartimento.
1
Positivo (+): Cabo vermelho
2
Negativo (–): Cabo preto
3
Tubo de respiro
UF0W82B0.book Page 41 Tuesday, September 3, 2002 9:30 AM

4-42
IGR
Για να συμπληρώσετε υγρό στη μπαταρία:
1.Βεβαιωθείτε ότι η στάθμη του ηλεκτρολύτη
βρίσκεται ανάμεσα στον υψηλότερο 1 και
στο χαμηλότερο 2 δείκτη στάθμης.
2.Γεμίστε τη μπαταρία με αποσταγμένο νερό
εάν χρειάζεται.
@ Το νερό της βρύσης περιέχει ορυκτά που είναι
βλαβερά για τη μπαταρία. Να χρησιμοποιείτε
μόνο αποσταγμένο νερό για συμπλήρωμα στη
μπαταρία.
@
Για να επαναφορτίσετε τη μπαταρία:
@ Μην προσπαθήσετε να φορτίσετε τη
μπαταρία βιαστικά. Η διάρκεια ζωής της
μπαταρίας μπορεί να μειωθεί.
@
Συνιστάται η φόρτιση της μπαταρίας από
έναν αντιπρόσωπο της Ya m a h a . Εάν φορτίσετε
τη μπαταρία μόνος σας, πριν κάνετε τη φόρτιση
διαβάστε προσεκτικά τις οδηγίες της συσκευής
φόρτισης μπαταρίας και ακολουθήστε τις
παρακάτω υποδείξεις.
1.Βγάλτε όλα τα καπάκια από τα στοιχεία της
μπαταρίας.
2.Εάν η στάθμη του ηλεκτρολύτη είναι
χαμηλή, προσθέστε αποσταγμένο νερό έως
την ενδεικνυόμενη σταθμη.
3.Ρυθμίστε το ρυθμό φόρτισης στα 1,9 ampere
και φορτίστε τη μπαταρία αργά μέχρι να
βγουν αργά τα εκρηκτικά αέρια από τα
στοιχεία της μπαταρίας.
Για να συνδέσετε τους ακροδέκτες της
μπαταρίας:
1.Όταν τοποθετείτε τη μπαταρία στο
υδροσκάφος, βεβαιωθείτε ότι οι συνδέσεις
είναι σωστές.
2.Βεβαιωθείτε ότι ο ελαστικός σωλήνας
εξαερισμού είναι σωστά συνδεδεμένος και
ότι δεν έχει καταστραφεί ή μπουκώσει.
3.Βεβαιωθείτε ότι η μπαταρία είναι καλά
στερεωμένη στη θέση της.
1Θετικός πόλος (+): Κόκκινο καλώδιο
2Αρνητικός πόλος (–): Μαύρο καλώδιο
3Ελαστικός σωλήνας εξαέρωσηςPer rabboccare il liquido della batteria:
1. Accertarsi che il livello del liquido si trovi tra il
riferimento di livello massimo 1 e quello di
livello minimo 2.
2. Se necessario, riempire la batteria con acqua
distillata.
@ La normale acqua del rubinetto contiene
minerali nocivi per la batteria. Quindi, per i
rabbocchi della batteria usare soltanto acqua
distillata.
@
Per ricaricare la batteria:
@ Non tentare di caricare la batteria in fretta.
Questo potrebbe ridurre la durata della batte-
ria.
@
Si consiglia di fare caricare la batteria da un
concessionario Yamaha. Se si carica la batteria
da soli, leggere con attenzione le istruzioni del
caricabatteria prima di eseguire la carica e rispet-
tare i punti elencati qui di seguito.
1. Togliere tutti i tappi dalle celle della batteria.
2. Aggiungere acqua distillata fino al livello spe-
cificato, se il livello del liquido è basso.
3. Impostare la carica su 1,9 ampere e caricare
la batteria lentamente, finché i gas esplosivi
non cominciano a uscire vigorosamente dalle
celle della batteria.
Per collegare i morsetti della batteria:
1. Accer tarsi che i collegamenti siano corretti
quando si installa la batteria nella moto
d’acqua.
2. Accertarsi che il tubo di sfiato sia collegato
correttamente e che non sia danneggiato
oppure ostruito.
3. Accertarsi che la batteria sia fissata salda-
mente in posizione.
1
Positivo (+): cavo rosso
2
Negativo (–): cavo nero
3
Tubetto di sfiato
UF0W82B0.book Page 42 Tuesday, September 3, 2002 9:30 AM

4-44
IGR
RJU01109
Ρύθμιση του καρμπυρατέρ
Το καρμπυρατέρ είναι ένα σημαντικό
εξάρτημα του κινητήρα και απαιτεί πολύπλοκη
ρύθμιση. Το μεγαλύτερο μέρος της ρύθμισης
πρέπει να επαφίεται στον αντιπρόσωπο της
Yamaha ο οποίος διαθέτει τις γνώσεις και την
εμπειρία για να την κάνει. Ωστόσο, ο χειριστής
μπορεί να ρυθμίσει την ταχύτητα συρτής
εκτελώντας τη συντήρηση ρουτίνας.
@ Η ρύθμιση του καρμπυρατέρ έγινε στο
εργοστάσιο της Ya m a h a έπειτα από πολλές
δοκιμές. Εάν η ρύθμιση μεταβληθεί από
κάποιον ο οποίος δε διαθέτει τις απαραίτητες
τεχνικές γνώσεις, μπορεί να προκύψει χαμηλή
απόδοση ή και βλάβη.
@
RJU01344
Ρύθμιση ταχύτητας συρτής
1.Βάλτε το υδροσκάφος στο νερό.
2.Εκκινήστε τον κινητήρα και αφήστε τον να
ζεσταθεί για 1 ή 2 λεπτά. Χρησιμοποιώντας
ένα διαγνωστικό ταχύμετρο ή, εάν είναι
αναγκαίο, το στροφόμετρο του μετρητή
πολλαπλών λειτουργιών, ρυθμίστε την
ταχύτητα περιστροφής του κινητήρα
σύμφωνα με ότι υποδεικνύεται στα τεχνικά
χαρακτηριστικά.
3.Περιστρέψτε τη βίδα αναστολής του
γκαζιού1 δεξιόστροφα για αύξηση της
ταχύτητας, εάν είναι αναγκαίο. Περιστρέψτε
τη βίδα αριστερόστροφα εάν θέλετε να
μειώσετε την ταχύτητα περιστροφής του
κινητήρα.
Ταχύτητα συρτής: 1.250–1.350 στροφές/λεπτό
HJU01109
Messa a punto del carburatore
Il carburatore è una parte vitale del motore e
richiede una messa a punto molto sofisticata.
Sarebbe meglio affidare la maggior parte degli
interventi di messa a punto ad un concessionario
Yamaha, che possiede le conoscenze tecniche e
l’esperienza necessarie per eseguirle. Tuttavia il
conducente può regolare la velocità di traino
nell’ambito delle normali procedure di manuten-
zione.
@ La messa a punto del carburatore viene ese-
guita nello stabilimento Yamaha dopo molte
prove. Se la messa a punto viene alterata da
persone che non possiedono le dovute
nozioni tecniche, la conseguenza può essere
uno rendimento scarso oppure il danneggia-
mento del motore.
@
HJU01344
Regolazione della velocità di traino
1. Mettere il mezzo in acqua.
2. Avviare il motore e farlo scaldare per 1 o 2
minuti. Servendosi di un contagiri diagnostico
oppure, se necessario, del contagiri presente
nella centrale di informazioni multifunzione,
regolare il regime motore secondo specifica.
3. Girare la vite di arresto della farfalla
1 in
senso orario per aumentare il regime di rota-
zione del motore, se necessario. Girarla in
senso antiorario per ridurre il regime di rota-
zione del motore, se necessario.
Velocità di traino: 1.250–1.350 giri/min.
UF0W82B0.book Page 44 Tuesday, September 3, 2002 9:30 AM

5-2
P
Funcionamento
irregular do motor ou o
motor pára
inesperadamenteCombustível Rser vatório vazio Atestar na primeira
oportunidade3-5
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário Yamaha4-21
Borboleta do ar
de admissãoAlavanca deslocada para
a posição ONColocar na posição original
2-15
Filtro de
combustívelEntupido ou contaminado
com águaO veículo deve ser
assistido por um
Concessionário Yamaha4-23
Reservatório de
combustívelCom água ou sujidade O veículo deve ser
assistido por um
Concessionário Yamaha4-23
Vela de ignição Suja ou defeituosa Substituir 4-31
Classe térmica incorrecta Substituir 4-31
Folga incorrecta Afinar 4-31
Cachimbo das
velas de igniçãoDesapertados Apertar correctamente 4-31
Fissurado, empenado ou
danificadoSubstituir
—
Cablagem
eléctricaLigação desapertada Apertar ou ligar
correctamente—
Carburador Afinação incorrecta do
ralentiAfinar ralenti
4-43
Entupido O veículo deve ser
assistido por um
Concessionário Yamaha—
Luz avisadora ou
indicador a piscarReservatório de
combustívelRservatório vazio Atestar na primeira
oportunidade3-5
Nível de óleo do
motorRservatório vazio Atestar imediatamente 3-7
Filtro de óleo entupido Limpar 4-25
Sobreaquecimen
to do motorTomada de admissão do
jacto entupidaLimpar
5-11
Te n são da
bateria baixaTe n são da bateria baixa Recarregar a bateria 4-39
Terminais da bateria
ligados incorrectamenteApertar correctamente
4-39 ANOMALIA CAUSA POSSÍVEL REMÉDIO PÁGINA
UF0W82B0.book Page 2 Tuesday, September 3, 2002 9:30 AM

5-13
P
2. Retirar as algas e detritos presentes na zona
do veio de transmissão, turbina, cárter da
bomba e tubeira do jacto.
Se os detritos forem de difícil remoção, con-
sultar um Concessionário Yamaha.
@ Evitar sempre a operação do veículo em áreas
com grande acumulação de algas. Se for ine-
vitável a navegação em áreas com muitas
algas, operar o motor alternadamente em ace-
leração parcial e aceleração total. As algas
tem tendência para se acumular mais em velo-
cidades constantes e à velocidade mínima de
governo. Se as algas entupirem a tomada de
admissão ou a turbina e provocarem cavita-
ção, proceder conforme indicado anterior-
mente.
@
PJU01844
Arranque com bateria auxiliar
Em caso de falta de corrente na bateria do veí-
culo, o motor pode ser colocado em funciona-
mento através de uma bateria auxiliar (externa)
de 12 V e cabos de arranque.
@ O electrólito da bateria é venenoso e peri-
goso, podendo provocar queimaduras graves,
etc. O electrólito contém ácido sulfúrico. Evi-
tar o contacto do electrólito com a pele, os
olhos ou o vestuário.
Antídotos
Contacto externo: lavar a área afectada com
água abundante.
Ingestão: beber grandes quantidades de água
ou leite. Logo a seguir, tomar gel anti-ácido,
ovo batido ou óleo vegetal. Contactar imedia-
tamente um médico.
Contacto com os olhos: lavar com água cor-
rente durante 15 minutos e consultar imedia-
tamente um médico.
As baterias libertam gases explosivos. Não
aproximar faíscas, chamas nuas, cigarros, etc.
das baterias. Se as baterias forem utilizadas
ou carregadas em espaços fechados, estes
devem ser bem ventilados. Utilizar sempre
óculos de protecção durante os trabalhos
com baterias.
MANTER AS BATERIAS FORA DO ALCANCE
DAS C RIANÇAS.
@
UF0W82B0.book Page 13 Tuesday, September 3, 2002 9:30 AM

5-14
IGR
2.Βγάλτε τα φύκια ή τις ακαθαρσίες από τον
άξονα μετάδοσης κίνησης, από την πτερωτή,
από τη θήκη της αντλίας και από το
ακροφύσιο πηδαλιουχίας.
Εάν είναι δύσκολο να απομακρύνετε τις
ακαθαρσίες απeυθυνθείτε στον αντιπρόσωπο
της Ya m a h a .
@ Να αποφεύγετε τη χρήση του υδροσκάφος σε
περιοχές όπου υπάρχουν πολλά φύκια. Εάν δεν
μπορείτε να κάνετε διαφορετικά, να ανοίγετε το
γκάζι στο μισό και εντελώς εναλλακτικά κατά
μικρά διαστήματα. Τα φύκια τείνουν να
μαζεύονται περισσότερο όταν οδηγείτε με
σταθερή ταχύτητα ή με ταχύτητα συρτής. Εάν τα
φύκια μπουκώσουν τη γρίλια του στομίου
εισροής νερού ή την πτερωτή, προκαλώντας
σπηλαίωση, ακολουθήστε τη διαδικασία
καθαρισμού που περιγράφεται παραπάνω.
@
RJU01844
Φόρτιση μπαταρίας με καλώδια
από άλλη μπαταρία
Εάν η μπαταρία του υδροσκάφους έχει
εξαντληθεί, ο κινητήρας μπορεί να τεθεί σε
κίνηση χρησιμοποιώντας μια μπαταρία 12-volt
και καλώδια εξωτερικής τροφοδοσίας.
@ Ο ηλεκτρολύτης της μπαταρίας είναι
δηλητηριώδης και επικίνδυνος και μπορεί να
προκαλέσει σοβαρά εγκαύματα, κλπ. Ο
ηλεκτρολύτης περιέχει θειικό οξύ. Αποφύγετε
την επαφή με το δέρμα, τα δάχτυλα και τα ρούχα.
Αντίδοτα
Εξωτερικά: πλύνετε με νερό.
Εσωτερικά: πιείτε μεγάλη ποσότητα νερού ή
γάλακτος. Στη συνέχεια πιείτε γάλα
μαγνησίου, χτυπητά αυγά ή φυτικό έλαιο.
Καλέστε αμέσως ένα γιατρό.
Μάτια: ξεπλύνατε με νερό για 15 λεπτά και
καλέστε αμέσως ιατρική βοήθεια.
Οι μπαταρίες παράγουν εκρηκτικά αέρια.
Απομακρύνατε τους σπινθήρες, τσιγάρα, φλόγες
κλπ. Εάν χρησιμοποιείτε ή φορτίζετε μια
μπαταρίας σε ένα κλειστό χώρο, βεβαιωθείτε ότι
αερίζεται επαρκώς. Να προστατεύετε πάντα τα
μάτια σας όταν εργάζεστε κοντά σε μπαταρίες.
ΦΥΛΑΞΤΕ ΜΑΚΡΙΑ ΑΠΟ ΤΑ ΠΑΙΔΙΑ.
@
2. Togliere tutte le alghe o i detriti dall’albero di
trasmissione, dalla girante, dalla sede della
pompa e dall’ugello direzionale.
Se risultasse difficile rimuovere i detriti, con-
sultare il concessionario Yamaha di fiducia.
@ Evitare sempre di usare il mezzo in acque
dove crescono molte alghe. Qualora ciò fosse
inevitabile, far funzionare il motore alternati-
vamente a mezzo ed a tutto gas. Le alghe ten-
dono ad accumularsi maggiormente ad una
velocità costante ed alla velocità di traino. Se
le alghe ostruiscono la presa dell’acqua o la
girante e causano il fenomeno di cavitazione,
seguire la procedura di pulizia precedente-
mente illustrata.
@
HJU01844
Avviamento in caso di batteria
scarica
Se la batteria della moto d’acqua si è scari-
cata, si può avviare il motore con una batteria da
12 Volt e cavi di emergenza.
@ Il liquido della batteria è velenoso e perico-
loso, in quanto provoca ustioni gravi, ecc.
Esso contiene acido solforico. Evitare il con-
tatto con la pelle, gli occhi ed il vestiario.
Antidoti
Contatto esterno: Sciacquare con acqua.
Ingestione: Bere grandi quantità d’acqua o di
latte seguite da latte di magnesia, uovo sbat-
tuto o olio vegetale. Fare intervenire immedia-
tamente un medico.
Occhi: Sciacquare con acqua per 15 minuti e
far intervenire immediatamente un medico.
Le batterie generano gas esplosivi. Quando si
carica la batteria, tenerla ben lontana da scin-
tille e fiamme. Se si utilizza o si carica la batte-
ria in ambienti chiusi, accertarsi che siano ben
ventilati. Portare sempre occhiali protettivi
quando si lavora nelle vicinanze di batterie.
TENERE LE BATTERIE FUORI DALLA POR-
TATA DEI BAMBINI.
@
UF0W82B0.book Page 14 Tuesday, September 3, 2002 9:30 AM

5-15
P
PJU01882
Ligação dos cabos de ligação
1. Ligar o cabo positivo (+) 1
aos terminais
positivos (+) em ambas as baterias.
2. Ligar uma extremidade do cabo negativo (–) 2
ao terminal negativo (–) da bateria de reforço 3
.
3. Ligar a outra extremidade do cabo negativo (–)
a um parafuso sem tinta na cabeça de cilin-
dros.
@ Não ligar a extremidade do cabo de ligação ao
terminal negativo (–) da bateria do veículo!
Verificar se todas as ligações se encontram
bem fixas e correctas, antes de colocar o
motor em funcionamento. As ligações incor-
rectas podem danificar o sistema eléctrico.
@
4. Colocar o motor em funcionamento e desligar
os cabos pela ordem inversa da instalação.
@
Nunca accionar o interruptor de arranque
com o motor em funcionamento.

Não accionar o interruptor de arranque
durante mais de 5 segundos, caso contrá-
rio a bateria descarregar-se-á e o motor não
arrancará. Além disso, poderá também
danificar o motor de arranque. Se o motor
não arrancar num espaço de 5 segundos,
libertar o interruptor de arranque, aguardar
15 segundos e tentar novamente.
@
UF0W82B0.book Page 15 Tuesday, September 3, 2002 9:30 AM

6-2
P
Interruptor de paragem de
emergência do motor ............................ 2-15
Interruptor de paragem do motor .......... 2-15
Interruptores .......................................... 3-25
L
Lavagem do sistema de refrigeração ...... 4-1
Lavagem do veículo .............................. 4-11
Ligação dos cabos de ligação ............... 5-15
Limitações dos operadores do
veículo ................................................... 1-11
Limitações durante a condução ............ 1-13
Limpeza da tomada de admissão do
jacto e da turbina................................... 5-11
Limpeza e afinação da folga das
velas de ignição .................................... 4-31
Lista de verificações pré-operação ......... 3-9
Localização das etiquetas ....................... 1-3
Localização dos componentes
principais ................................................. 2-1
Lubrificação ............................................. 4-5
Luz avisadora de nível de
combustível baixo ................................. 2-33
Luz avisadora de nível de óleo baixo .... 2-33
M
Manípulo da válvula de alimentação
de combustível ...................................... 2-13
Manual do Proprietário/Operador e
Jogo de Ferramentas ............................ 4-15
Manutenção e ajustamentos ................. 4-13
N
Número de Identificação do Casco
(HIN)........................................................ 1-1
Número de Identificação Primária
(PRI-ID) ................................................... 1-1
Número de série do motor ...................... 1-1
Números de Identificação ....................... 1-1
O
Óleo para motores a 2 tempos................ 3-3
Operação .............................................. 3-27
Operação dos comandos e outros
dispositivos de controlo ........................... 2-9
Operação do veículo ............................. 3-39
Operação em águas agitadas ............... 3-65
Outras etiquetas ...................................... 1-7
P
Paragem do motor ................................ 3-37Paragem do veículo .............................. 3-63
Pega manual ......................................... 2-23
Pontos de lubrificação ........................... 4-33
Porão do casco ..................................... 3-15
Porta-luvas ............................................ 2-37
Procedimentos de emergência ............. 5-11
Purga da bomba de injecção de óleo.... 4-45
Purgador de água ................................. 3-15
R
Reboque do veículo .............................. 5-17
Regulamento para Evitar
Abalroamentos no Mar .......................... 1-33
Requisitos de operação ........................ 1-17
Reservatório de combustível ................. 4-23
Reservatório de óleo ............................. 4-25
Rodagem do motor ............................... 3-27
S
Saída piloto da água de
refrigeração .................................. 2-19
, 3-25
Selector do Sistema de Controlo do
Caimento (QSTS) .................................. 2-21
Sistema avisador de
sobreaquecimento do motor ................. 2-25
Sistema de alimentação .......................... 4-7
Sistema de governo ..................... 2-19
, 3-21
Sistemas de alimentação e
lubrificação ............................................ 3-13
Submersão do veículo .......................... 5-19
Substituição do fusível .......................... 4-45
T
Tabela de diagnóstico de anomalias ....... 5-1
Tabela de manutenção periódica .......... 4-17
Tampão do reservatório de
combustível ........................................... 2-11
Tampão do reservatório de óleo ........... 2-11
Transporte do veículo em terra ............. 3-71
U
Utilização responsável do veículo ......... 1-35
V
Veículo virado de quilha ........................ 3-55
Velocímetro ........................................... 2-29
Verificações pós-operação .................... 3-67
Verificações pré-operação ............. 3-9
, 3-13
Viragem do veículo ............................... 3-59
Visor multifunções ........................ 2-27
, 3-25
UF0W82B0.book Page 2 Tuesday, September 3, 2002 9:30 AM

6-6
I
Manutenzione e regolazioni .................. 4-14
Messa a punto del carburatore ............. 4-44
Moto d’acqua capovolta ........................ 3-56
Moto d’acqua incustodita ...................... 3-38
Moto d’acqua sommersa ....................... 5-20
N
Numeri di identificazione ......................... 1-2
Numero di identificazione dello scafo
(HIN)........................................................ 1-2
Numero di serie del motore ..................... 1-2
Numero principale di identificazione
(PRI-ID) ................................................... 1-2
O
Olio per motori a 2 tempi ......................... 3-4
Ormeggio della moto d’acqua ............... 3-66
P
Partenza da un pontile .......................... 3-50
Partenza della moto d’acqua................. 3-48
Partenza e salita a bordo in acque
basse..................................................... 3-50
Pattini sostentatori regolabili
Yamaha (Y.A.S.) ................................... 2-38
Posizione delle etichette ......................... 1-3
Posizione negativa
(la prua si abbassa)............................... 2-24
Posizione positiva (la prua si alza) ........ 2-24
Procedure di emergenza ....................... 5-12
Pulizia della moto d’acqua .................... 4-12
Pulizia della presa d’acqua
dell’idrogetto e della girante .................. 5-12
Pulizia e regolazione delle candele ....... 4-32
Pulsante di reset ................................... 2-30
Punti da controllare prima dell’utilizzo ... 3-14
Punti di ingrassaggio ............................. 4-34
R
Regolazione dei pattini sostentatori
Yamaha (YAS) ...................................... 4-48
Regolazione della velocità di traino....... 4-44
Regole per una navigazione sicura ....... 1-34
Requisiti per l’utilizzo della moto
d’acqua.................................................. 1-18
Rifornimento del serbatoio della benzina......3-6
Rifornimento del serbatoio dell’olio ......... 3-8
Rimessaggio ........................................... 4-2
Rimorchio della moto d’acqua ............... 5-18Rodaggio ............................................... 3-28
S
Salita a bordo con un passeggero ........ 3-54
Salita a bordo e partenza in acque
profonde ................................................ 3-52
Salita a bordo senza passeggeri ........... 3-52
Selettore del sistema di cambio
rapido dell’assetto
Quick Shift Trim System (QSTS)........... 2-22
Sella ...................................................... 2-10
Sentina .................................................. 3-16
Separatore acqua .................................. 3-16
Serbatoio del carburante ....................... 4-24
Serbatoio dell’olio .................................. 4-26
Simbolo del carburante ......................... 2-34
Simbolo dell’olio .................................... 2-34
Simbolo di surriscaldamento del
motore ................................................... 2-34
Sistema di segnalazione del
surriscaldamento del motore ................. 2-26
Sostituzione del fusibile ......................... 4-46
Spegnimento del motore ....................... 3-38
Spurgo della pompa di iniezione
dell’olio .................................................. 4-46
Sterzo ........................................... 2-20
, 3-22
T
Tabella di individuazione guasti .............. 5-7
Tabella di manutenzione periodica ....... 4-19
Tappo del bocchettone del serbatoio
del carburante ....................................... 2-12
Tappo del bocchettone del serbatoio
dell’olio .................................................. 2-12
Tirante di spegnimento di
emergenza del motore .......................... 3-24
Trasporto ............................................... 3-72
U
Uscita di controllo dell’acqua di
raffreddamento ............................. 2-20
, 3-26
Utilizzo dei comandi ed altre funzioni .... 2-10
Utilizzo della moto d’acqua ................... 3-28
Utilizzo in acque agitate ........................ 3-66
Utilizzo responsabile della moto
d’acqua.................................................. 1-36
V
Vano motore.......................................... 3-14
UF0W82B0.book Page 6 Tuesday, September 3, 2002 9:30 AM
