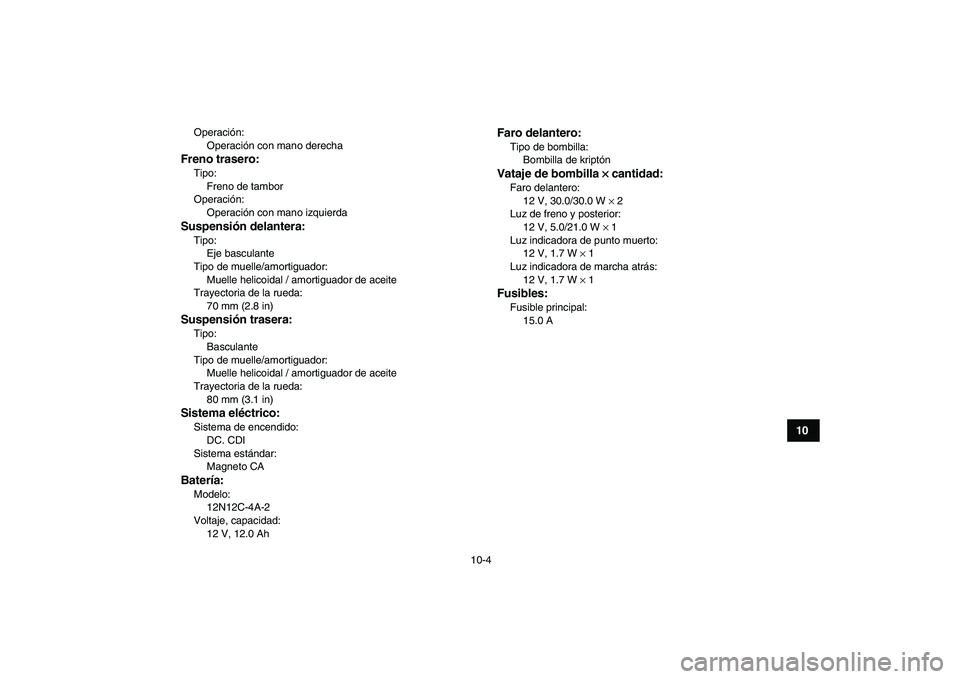

Operación:
Operación con mano derecha
Freno trasero:
Tipo:
Freno de tambor
Operación:
Operación con mano izquierda
Suspensión delantera:
Tipo:
Eje basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
70 mm (2.8 in)
Suspensión trasera:
Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
80 mm (3.1 in)
Sistema eléctrico:
Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CA
Batería:
Modelo:
12N12C-4A-2
Voltaje, capacidad:
12 V, 12.0 Ah
Faro delantero:
Tipo de bombilla:
Bombilla de kriptón
Vataje de bombilla
×× × ×
cantidad:
Faro delantero:
12 V, 30.0/30.0 W
×
2
Luz de freno y posterior:
12 V, 5.0/21.0 W
×
1
Luz indicadora de punto muerto:
12 V, 1.7 W
×
1
Luz indicadora de marcha atrás:
12 V, 1.7 W
×
1

Fusibles:
Fusible principal:
15.0 A

11-1
1
2
3
4
5
6
7
8
9
1011

SBU26000

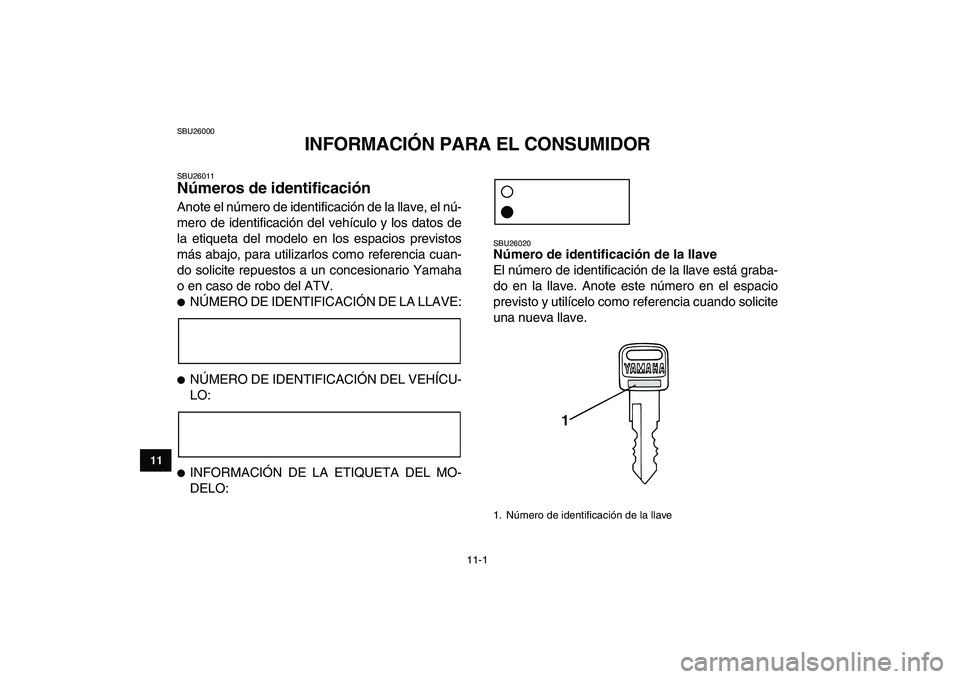

INFORMACIÓN PARA EL CONSUMIDOR
SBU26011
Números de identificación
Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.

NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:

NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:

INFORMACIÓN DE LA ETIQUETA DEL MO-
DELO:
SBU26020
Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.
1. Número de identificación de la llave
1

11-2
1
2
3
4
5
6
7
8
9
1011

SBU26040

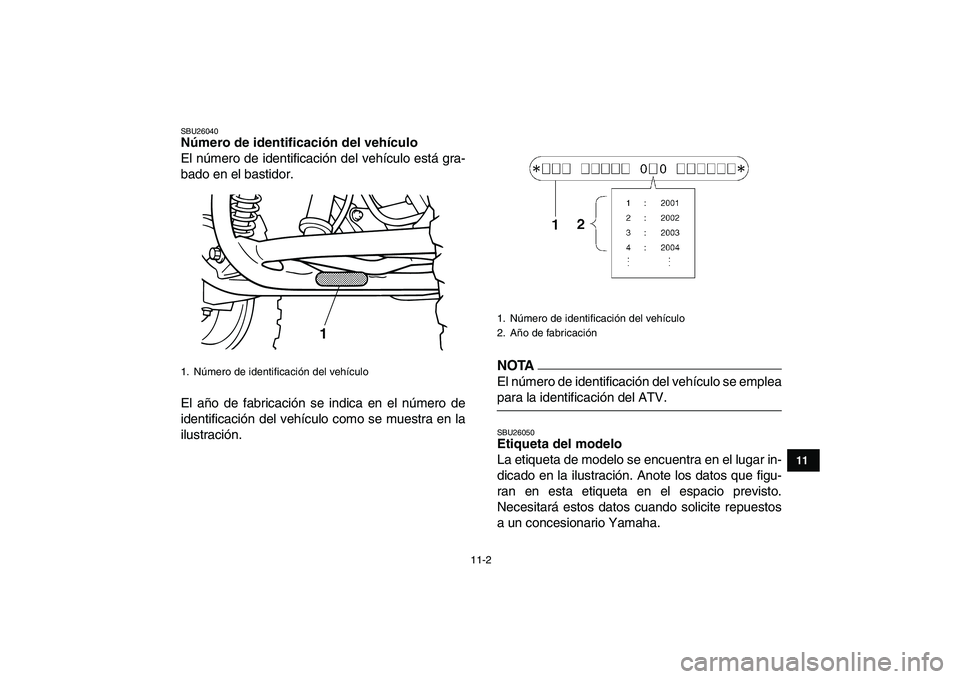

Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.NOTA
El número de identificación del vehículo se emplea
para la identificación del ATV.
SBU26050
Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
1

1. Número de identificación del vehículo
2. Año de fabricación

11-3
1
2
3
4
5
6
7
8
9
1011

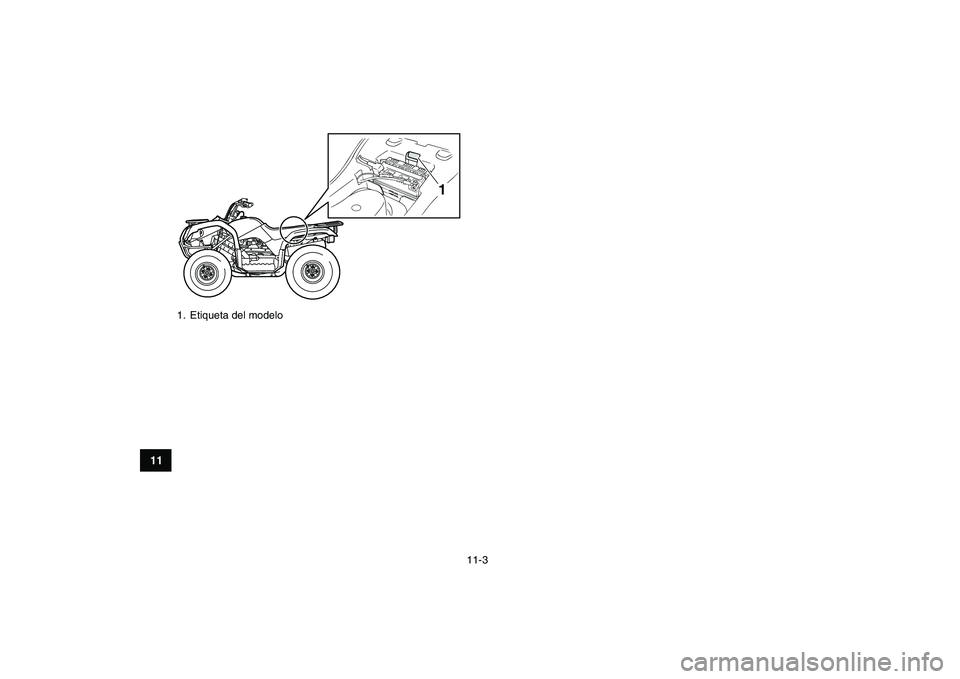

1. Etiqueta del modelo
1

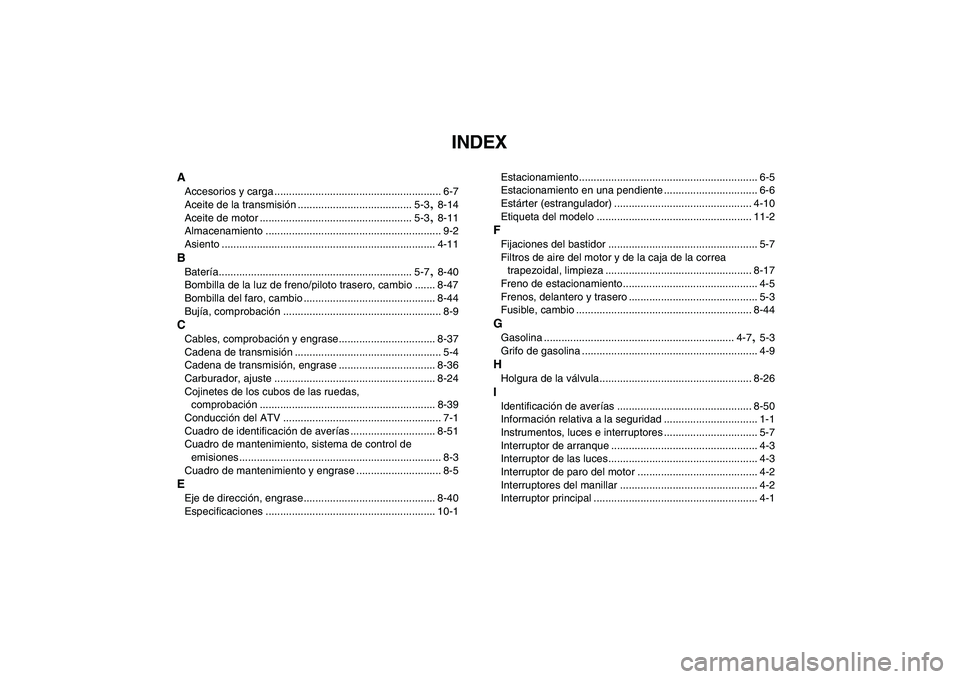

INDEX
A
Accesorios y carga ......................................................... 6-7
Aceite de la transmisión ....................................... 5-3
,
8-14
Aceite de motor .................................................... 5-3
,
8-11
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-11
B
Batería.................................................................. 5-7
,
8-40
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-47
Bombilla del faro, cambio ............................................. 8-44
Bujía, comprobación ...................................................... 8-9
C
Cables, comprobación y engrase................................. 8-37
Cadena de transmisión .................................................. 5-4
Cadena de transmisión, engrase ................................. 8-36
Carburador, ajuste ....................................................... 8-24
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-39
Conducción del ATV ...................................................... 7-1
Cuadro de identificación de averías ............................. 8-51
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5
E
Eje de dirección, engrase............................................. 8-40
Especificaciones .......................................................... 10-1Estacionamiento............................................................. 6-5
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-10
Etiqueta del modelo ..................................................... 11-2
F
Fijaciones del bastidor ................................................... 5-7
Filtros de aire del motor y de la caja de la correa
trapezoidal, limpieza .................................................. 8-17
Freno de estacionamiento.............................................. 4-5
Frenos, delantero y trasero ............................................ 5-3
Fusible, cambio ............................................................ 8-44
G
Gasolina ................................................................. 4-7
,
5-3
Grifo de gasolina ............................................................ 4-9
H
Holgura de la válvula.................................................... 8-26
I
Identificación de averías .............................................. 8-50
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ................................ 5-7
Interruptor de arranque .................................................. 4-3
Interruptor de las luces................................................... 4-3
Interruptor de paro del motor ......................................... 4-2
Interruptores del manillar ............................................... 4-2
Interruptor principal ........................................................ 4-1

J
Juego de la cadena de transmisión ............................. 8-34
Juego de la maneta de freno delantero, ajuste ............ 8-27
Juego de la maneta de freno (trasero), ajuste ............. 8-32
Juego libre del cable del acelerador, ajuste ................. 8-25
L
Limitador de velocidad ................................................... 4-4
Límite de desgaste de los neumáticos ........................... 5-6
Limpieza ......................................................................... 9-1
Lista de comprobaciones previas................................... 5-1
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 3-1
Luces indicadoras .......................................................... 4-2
Luz del faro, ajuste ....................................................... 8-47
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de punto muerto..................................... 4-2
M
Maneta de aceleración ........................................... 4-3
,
5-4
Maneta del freno, delantero ........................................... 4-5
Maneta del freno, trasero ............................................... 4-5
Manetas de freno, comprobación y engrase ................ 8-38
Manual del propietario y juego de herramientas ............ 8-1
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1
N
Neumáticos .................................................................... 5-4
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-2
Números de identificación ............................................ 11-1
P
Palanca de selección de marcha ................................... 4-6
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-3
Pivotes de articulación delanteros, engrase ................ 8-40
Portaequipajes, delantero ............................................ 4-11
Portaequipajes, trasero ................................................ 4-11
Presión de los neumáticos, medición............................. 5-5
R
Ralentí del motor .......................................................... 8-24
Rodaje del motor ............................................................ 6-5
Rueda, desmontaje ...................................................... 8-48
Rueda, montaje ............................................................ 8-49
S
Suspensión, engrase de los pivotes del brazo
superior y del brazo inferior ....................................... 8-39
T
Tapón de drenaje de la caja de la correa
trapezoidal ................................................................. 8-23
Tapón del depósito de gasolina ..................................... 4-7
Z
Zapatas de freno, comprobación de delanteras
y traseras ................................................................... 8-26
