Lubrification des pivots des triangles de
suspension supérieurs et inférieurs ...... 8-39
Lubrification des pivots de fusée avant ... 8-40
Lubrification de l’arbre de direction ......... 8-41
Batterie .................................................... 8-41
Remplacement du fusible ........................ 8-44
Remplacement d’une ampoule de
phare ..................................................... 8-45
Réglage du faisceau des phares ............. 8-47
Remplacement de l’ampoule du feu
arrière/stop ............................................ 8-48
Dépose d’une roue .................................. 8-49
Repose d’une roue .................................. 8-49
Diagnostic de pannes .............................. 8-50
Schéma de diagnostic de pannes ........... 8-52
NETTOYAGE ET REMISAGE ....................... 9-1
Nettoyage .................................................. 9-1
Remisage .................................................. 9-2
CARACTÉRISTIQUES ................................ 10-1
RENSEIGNEMENTS
COMPLÉMENTAIRES ................................. 11-1
Numéros d’identification .......................... 11-1

8-6
1
2
3
4
5
6
78
9
10
11

7
*
Pivots des triangles
de suspension
supérieurs et infé-
rieurs

Lubrifier à la graisse à base de savon au lithium.
√√√
8Chaîne de transmis-
sion

Contrôler la tension de la chaîne et la régler si
nécessaire.

Contrôler l’alignement des roues arrière et corri-
ger si nécessaire.

Nettoyer et lubrifier.
√√√√√
9
*
Courroie trapézoï-
dale


Contrôler l’usure et l’état, et remplacer si néces-
saire.
√√
10
*
Visserie du châssis


S’assurer que toutes les vis et tous les écrous
sont correctement serrés.
√√√√√
11
*
Combinés ressort-
amortisseur


Contrôler le fonctionnement et corriger si néces-
saire.

S’assurer de l’absence de fuites d’huile et rempla-
cer si nécessaire.
√√√
12
*
Pivots de fusée
avant


Lubrifier à la graisse à base de savon au lithium.
√√√
13
*
Arbre de direction


Lubrifier à la graisse à base de savon au lithium.
√√√
14
*
Direction


Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.

Contrôler le pincement et le régler si nécessaire.
√√√√√
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
interval-
lesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320

8-40
1
2
3
4
5
6
78
9
10
11

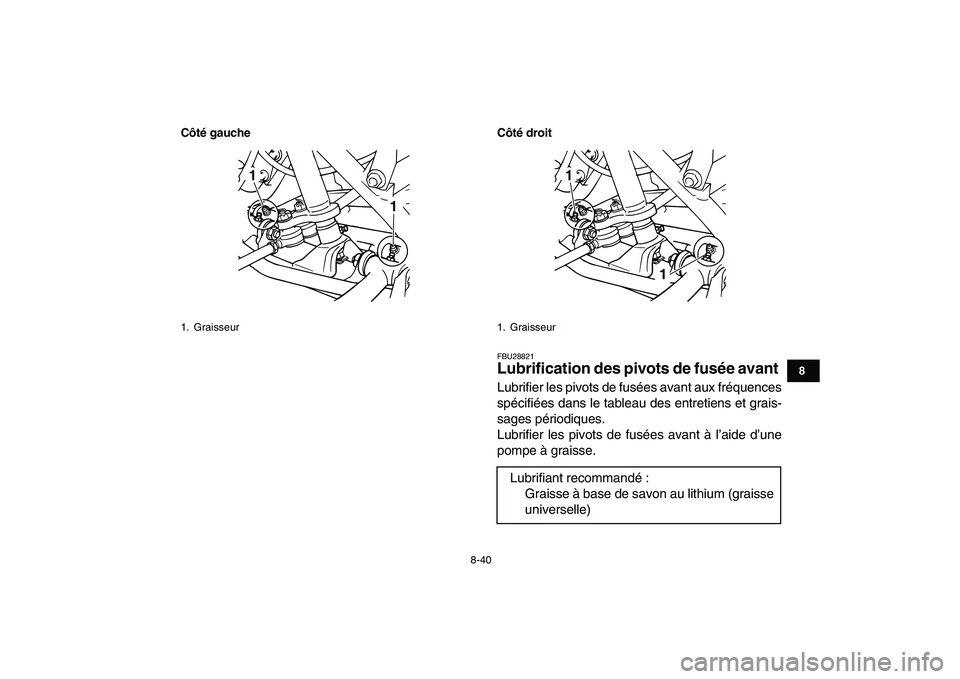

Côté gauche Côté droit

FBU28821
Lubrification des pivots de fusée avant
Lubrifier les pivots de fusées avant aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
Lubrifier les pivots de fusées avant à l’aide d’une
pompe à graisse.
1. Graisseur
1
1

1. Graisseur
Lubrifiant recommandé :
Graisse à base de savon au lithium (graisse
universelle)
1
1

INDEX
A
Accessoires et chargement ............................................ 6-6
B
Batterie ................................................................. 5-7
,
8-41
Bougie, contrôle ............................................................. 8-9
C
Câble des gaz, réglage du jeu ..................................... 8-26
Câbles, contrôle et lubrification .................................... 8-38
Caractéristiques ........................................................... 10-1
Carburant ............................................................... 4-7
,
5-3
Carburateur, réglage .................................................... 8-24
Chaîne de transmission ................................................. 5-4
Chaîne de transmission, lubrification ........................... 8-37
Chaîne de transmission, tension .................................. 8-34
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-2
Conduite du VTT ............................................................ 7-1
Contacteur à clé............................................................. 4-1
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-2
Courroie trapézoïdale, bouchon de vidange du
carter .......................................................................... 8-24
D
Démarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-3
E
Éclairage, commutateur général .................................... 4-3
Éléments de filtre à air, nettoyage................................ 8-17
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 2-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2
F
Feu arrière/stop, remplacement d’une ampoule .......... 8-48
Frein arrière, levier ......................................................... 4-5
Frein arrière, réglage de la garde du levier .................. 8-33
Frein avant, levier........................................................... 4-5
Frein avant, réglage de la garde du levier.................... 8-28
Frein de stationnement .................................................. 4-5
Freins avant et arrière .................................................... 5-3
Freins avant et arrière, contrôle des mâchoires ........... 8-27
Fusées avant, lubrification des pivots .......................... 8-40
Fusible, remplacement ................................................. 8-44
H
Huile de boîte de vitesses .................................... 5-3
,
8-14
Huile moteur ......................................................... 5-3
,
8-11
I
Instruments, éclairage et commandes ........................... 5-7
L
Levier des gaz ........................................................ 4-3
,
5-4
