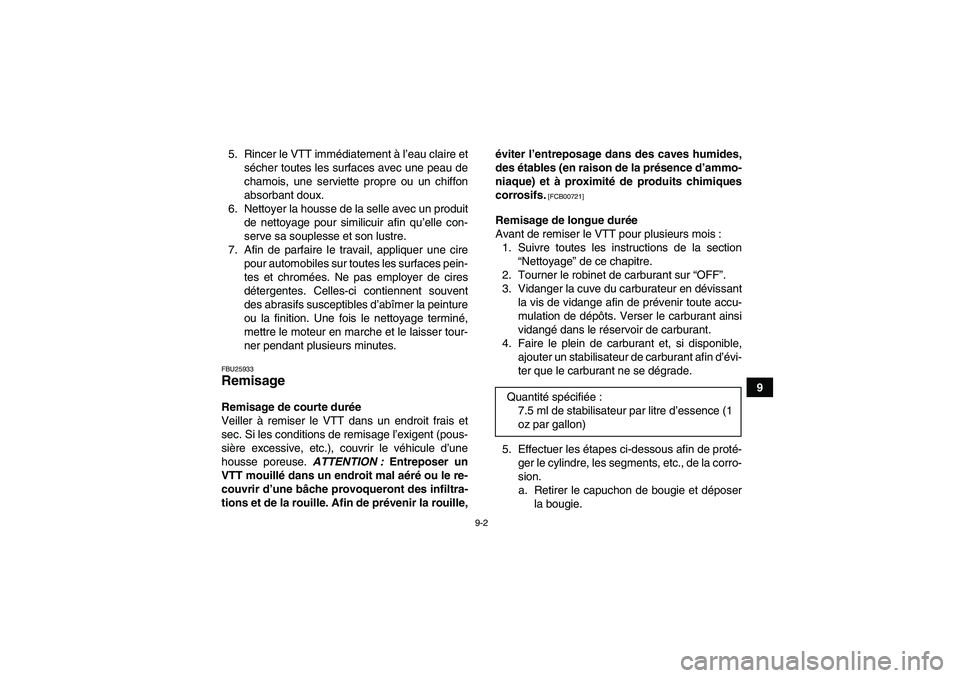

9-2
9 5. Rincer le VTT immédiatement à l’eau claire et
sécher toutes les surfaces avec une peau de
chamois, une serviette propre ou un chiffon
absorbant doux.
6. Nettoyer la housse de la selle avec un produit
de nettoyage pour similicuir afin qu’elle con-
serve sa souplesse et son lustre.
7. Afin de parfaire le travail, appliquer une cire
pour automobiles sur toutes les surfaces pein-
tes et chromées. Ne pas employer de cires
détergentes. Celles-ci contiennent souvent
des abrasifs susceptibles d’abîmer la peinture
ou la finition. Une fois le nettoyage terminé,
mettre le moteur en marche et le laisser tour-
ner pendant plusieurs minutes.
FBU25933Remisage Remisage de courte durée
Veiller à remiser le VTT dans un endroit frais et
sec. Si les conditions de remisage l’exigent (pous-
sière excessive, etc.), couvrir le véhicule d’une
housse poreuse. ATTENTION : Entreposer un
VTT mouillé dans un endroit mal aéré ou le re-
couvrir d’une bâche provoqueront des infiltra-
tions et de la rouille. Afin de prévenir la rouille,éviter l’entreposage dans des caves humides,
des étables (en raison de la présence d’ammo-
niaque) et à proximité de produits chimiques
corrosifs.
[FCB00721]
Remisage de longue durée
Avant de remiser le VTT pour plusieurs mois :
1. Suivre toutes les instructions de la section
“Nettoyage” de ce chapitre.
2. Tourner le robinet de carburant sur “OFF”.
3. Vidanger la cuve du carburateur en dévissant
la vis de vidange afin de prévenir toute accu-
mulation de dépôts. Verser le carburant ainsi
vidangé dans le réservoir de carburant.
4. Faire le plein de carburant et, si disponible,
ajouter un stabilisateur de carburant afin d’évi-
ter que le carburant ne se dégrade.
5. Effectuer les étapes ci-dessous afin de proté-
ger le cylindre, les segments, etc., de la corro-
sion.
a. Retirer le capuchon de bougie et déposer
la bougie. Quantité spécifiée:
7.5 ml de stabilisateur par litre d’essence (1
oz par gallon)
U1P066F0.book Page 2 Thursday, August 5, 2010 5:06 PM

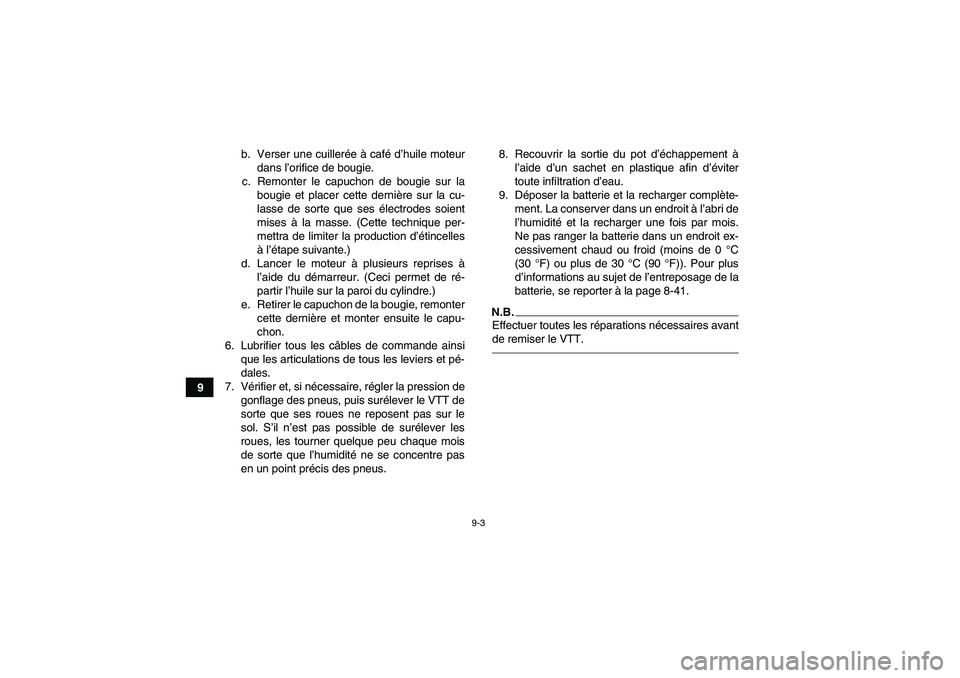

Page 142 of 152
9-3
9b. Verser une cuillerée à café d’huile moteur
dans l’orifice de bougie.
c. Remonter le capuchon de bougie sur la
bougie et placer cette dernière sur la cu-
lasse de sorte que ses électrodes soient
mises à la masse. (Cette technique per-
mettra de limiter la production d’étincelles
à l’étape suivante.)
d. Lancer le moteur à plusieurs reprises à
l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi du cylindre.)
e. Retirer le capuchon de la bougie, remonter
cette dernière et monter ensuite le capu-
chon.
6. Lubrifier tous les câbles de commande ainsi
que les articulations de tous les leviers et pé-
dales.
7. Vérifier et, si nécessaire, régler la pression de
gonflage des pneus, puis surélever le VTT de
sorte que ses roues ne reposent pas sur le
sol. S’il n’est pas possible de surélever les
roues, les tourner quelque peu chaque mois
de sorte que l’humidité ne se concentre pas
en un point précis des pneus.8. Recouvrir la sortie du pot d’échappement à
l’aide d’un sachet en plastique afin d’éviter
toute infiltration d’eau.
9. Déposer la batterie et la recharger complète-
ment. La conserver dans un endroit à l’abri de
l’humidité et la recharger une fois par mois.
Ne pas ranger la batterie dans un endroit ex-
cessivement chaud ou froid (moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)). Pour plus
d’informations au sujet de l’entreposage de la
batterie, se reporter à la page 8-41.
N.B.Effectuer toutes les réparations nécessaires avant
de remiser le VTT.
U1P066F0.book Page 3 Thursday, August 5, 2010 5:06 PM
Page 143 of 152

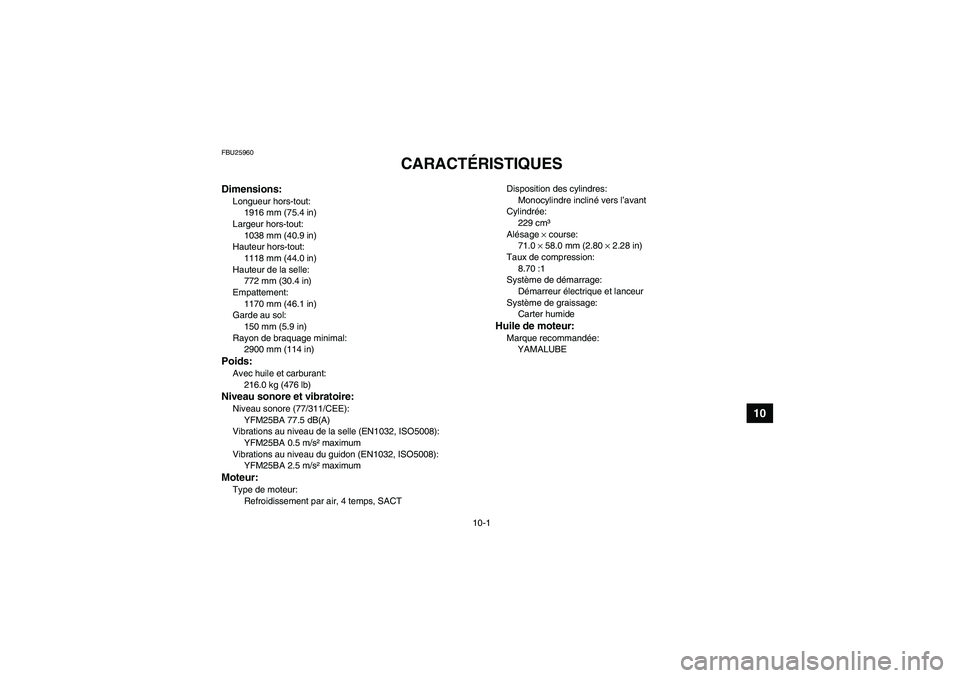

10-1
10
FBU25960
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:
1916 mm (75.4 in)
Largeur hors-tout:
1038 mm (40.9 in)
Hauteur hors-tout:
1118 mm (44.0 in)
Hauteur de la selle:
772 mm (30.4 in)
Empattement:
1170 mm (46.1 in)
Garde au sol:
150 mm (5.9 in)
Rayon de braquage minimal:
2900 mm (114 in)Poids:Avec huile et carburant:
216.0 kg (476 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):
YFM25BA 77.5 dB(A)
Vibrations au niveau de la selle (EN1032, ISO5008):
YFM25BA 0.5 m/s² maximum
Vibrations au niveau du guidon (EN1032, ISO5008):
YFM25BA 2.5 m/s² maximumMoteur:Type de moteur:
Refroidissement par air, 4 temps, SACTDisposition des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
229 cm³
Alésage × course:
71.0 × 58.0 mm (2.80 × 2.28 in)
Taux de compression:
8.70 :1
Système de démarrage:
Démarreur électrique et lanceur
Système de graissage:
Carter humide
Huile de moteur:Marque recommandée:
YAMALUBE
U1P066F0.book Page 1 Thursday, August 5, 2010 5:06 PM
Page 144 of 152

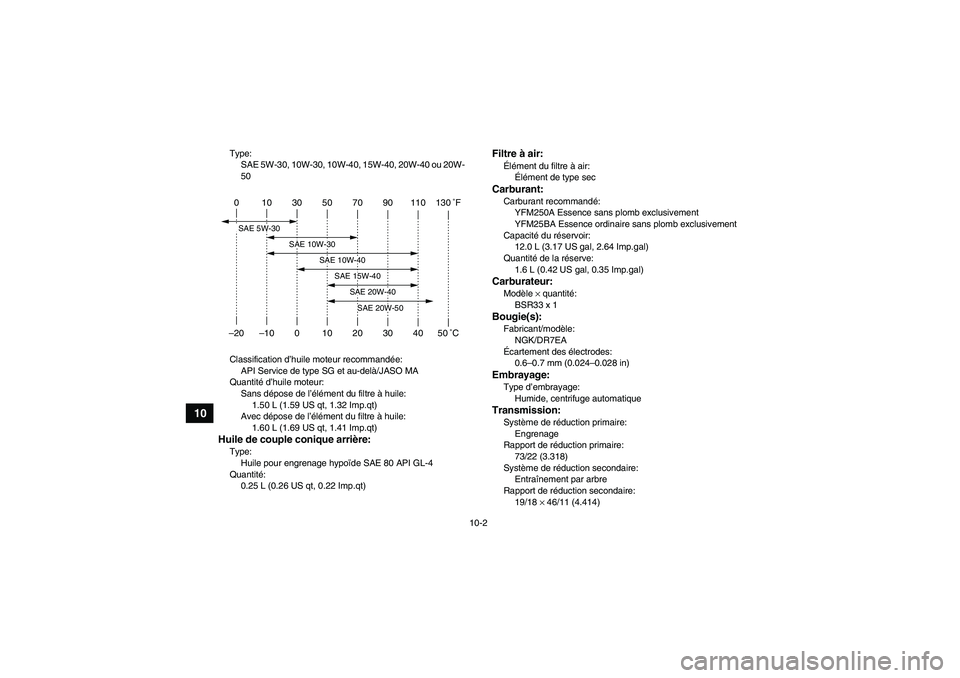

10-2
10
Type:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 ou 20W-
50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur:
Sans dépose de l’élément du filtre à huile:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Avec dépose de l’élément du filtre à huile:
1.60 L (1.69 US qt, 1.41 Imp.qt)Huile de couple conique arrière:Type:
Huile pour engrenage hypoïde SAE 80 API GL-4
Quantité:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément de type secCarburant:Carburant recommandé:
YFM250A Essence sans plomb exclusivement
YFM25BA Essence ordinaire sans plomb exclusivement
Capacité du réservoir:
12.0 L (3.17 US gal, 2.64 Imp.gal)
Quantité de la réserve:
1.6 L (0.42 US gal, 0.35 Imp.gal)Carburateur:Modèle × quantité:
BSR33 x 1Bougie(s):Fabricant/modèle:
NGK/DR7EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, centrifuge automatiqueTransmission:Système de réduction primaire:
Engrenage
Rapport de réduction primaire:
73/22 (3.318)
Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire:
19/18 × 46/11 (4.414)
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1P066F0.book Page 2 Thursday, August 5, 2010 5:06 PM
Page 145 of 152

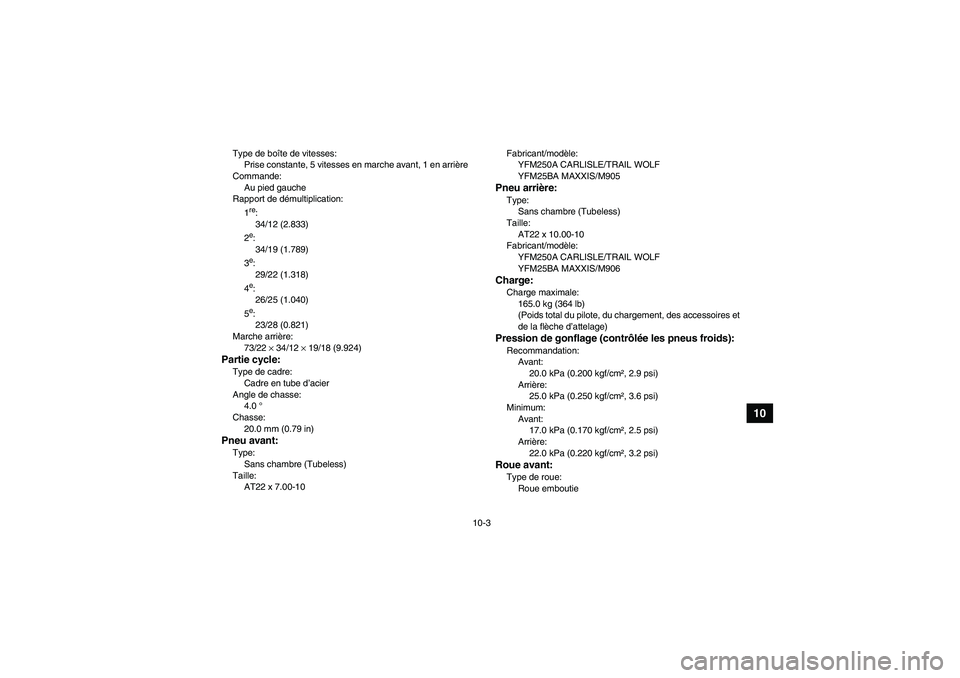

10-3
10
Type de boîte de vitesses:
Prise constante, 5 vitesses en marche avant, 1 en arrière
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
34/12 (2.833)
2e:
34/19 (1.789)
3e:
29/22 (1.318)
4e:
26/25 (1.040)
5e:
23/28 (0.821)
Marche arrière:
73/22 × 34/12 × 19/18 (9.924)
Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
4.0 °
Chasse:
20.0 mm (0.79 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT22 x 7.00-10Fabricant/modèle:
YFM250A CARLISLE/TRAIL WOLF
YFM25BA MAXXIS/M905
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT22 x 10.00-10
Fabricant/modèle:
YFM250A CARLISLE/TRAIL WOLF
YFM25BA MAXXIS/M906Charge:Charge maximale:
165.0 kg (364 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
20.0 kPa (0.200 kgf/cm², 2.9 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Minimum:
Avant:
17.0 kPa (0.170 kgf/cm², 2.5 psi)
Arrière:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Roue avant:Type de roue:
Roue emboutie
U1P066F0.book Page 3 Thursday, August 5, 2010 5:06 PM
Page 146 of 152

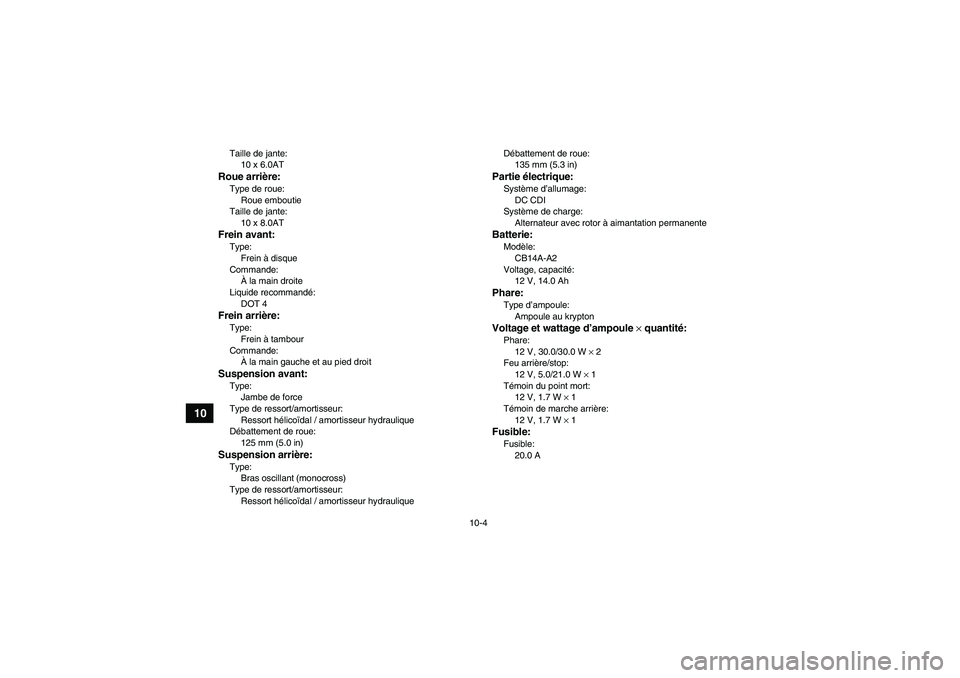

10-4
10
Taille de jante:
10 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante:
10 x 8.0ATFrein avant:Type:
Frein à disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein à tambour
Commande:
À la main gauche et au pied droitSuspension avant:Type:
Jambe de force
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
125 mm (5.0 in)Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauliqueDébattement de roue:
135 mm (5.3 in)
Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
CB14A-A2
Voltage, capacité:
12 V, 14.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Témoin du point mort:
12 V, 1.7 W × 1
Témoin de marche arrière:
12 V, 1.7 W × 1Fusible:Fusible:
20.0 A
U1P066F0.book Page 4 Thursday, August 5, 2010 5:06 PM
Page 147 of 152

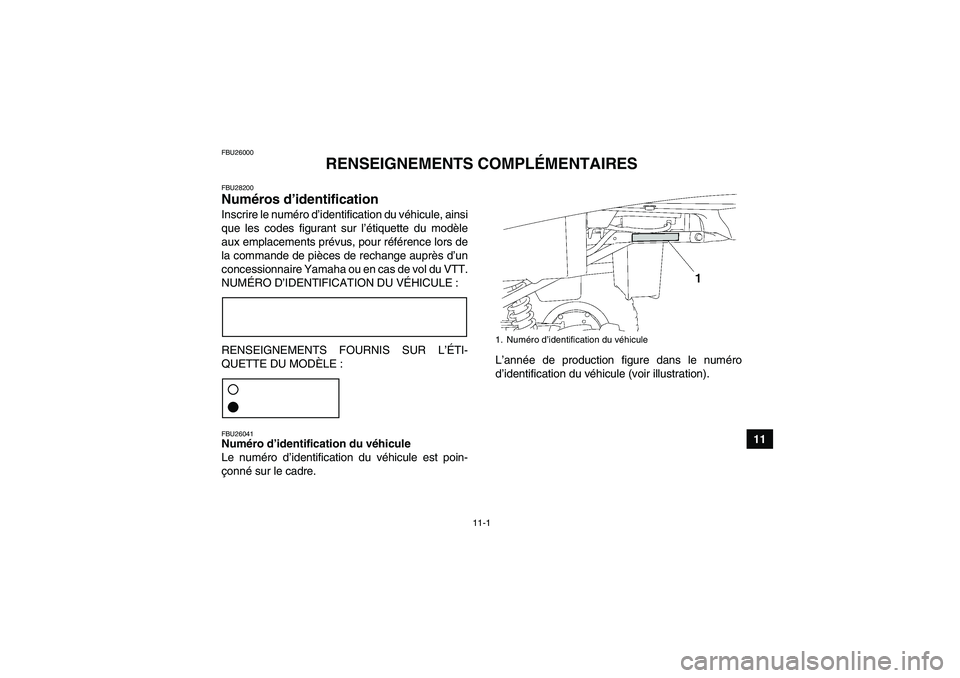

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28200Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26041Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
1. Numéro d’identification du véhicule
U1P066F0.book Page 1 Thursday, August 5, 2010 5:06 PM
Page 148 of 152

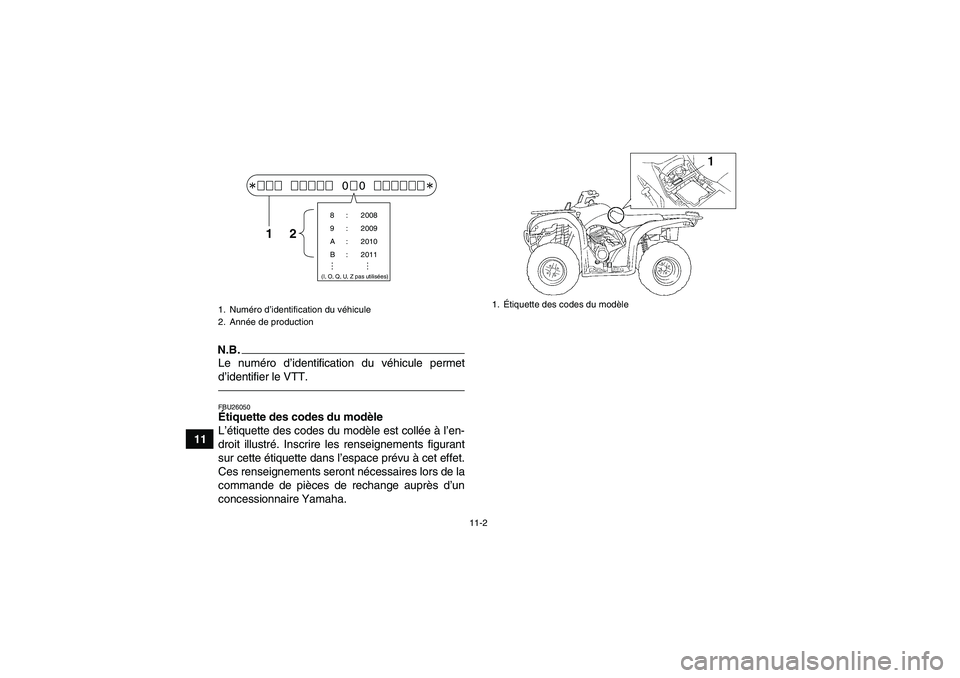

11-2
11
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule
2. Année de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilisées)
12
1.Étiquette des codes du modèle
U1P066F0.book Page 2 Thursday, August 5, 2010 5:06 PM
Page 149 of 152

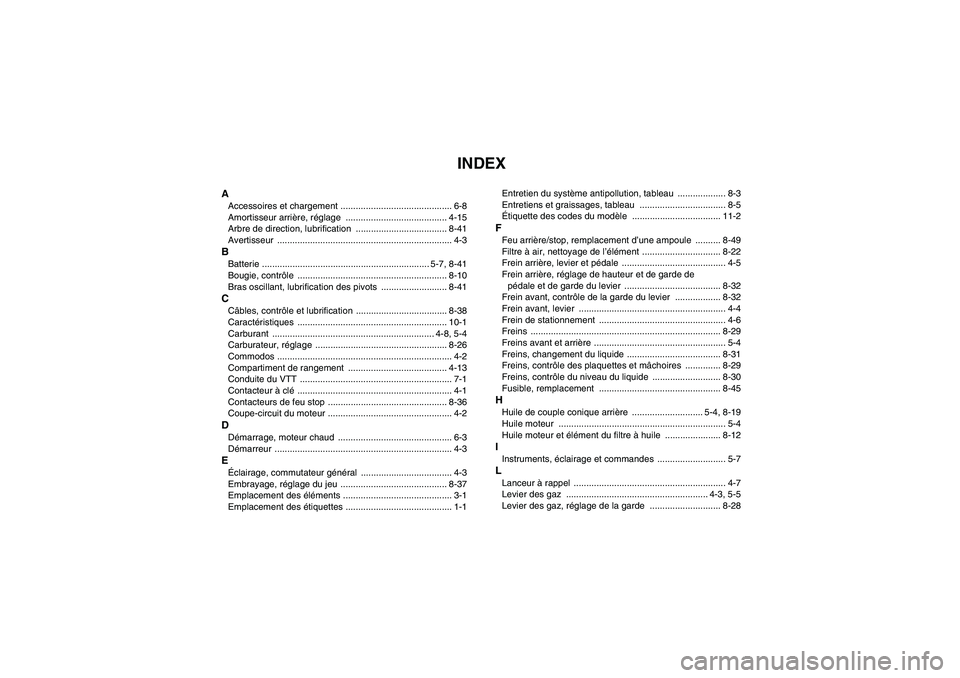

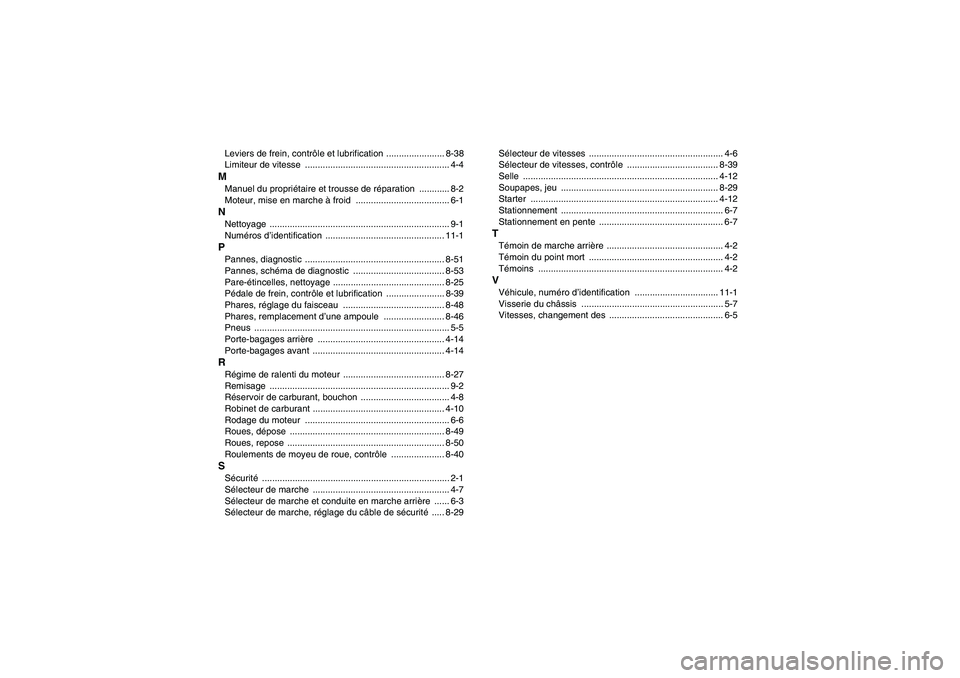

INDEX
AAccessoires et chargement ............................................ 6-8
Amortisseur arrière, réglage ........................................ 4-15
Arbre de direction, lubrification .................................... 8-41
Avertisseur ..................................................................... 4-3BBatterie .................................................................. 5-7, 8-41
Bougie, contrôle ........................................................... 8-10
Bras oscillant, lubrification des pivots .......................... 8-41CCâbles, contrôle et lubrification .................................... 8-38
Caractéristiques ........................................................... 10-1
Carburant ................................................................ 4-8, 5-4
Carburateur, réglage .................................................... 8-26
Commodos ..................................................................... 4-2
Compartiment de rangement ....................................... 4-13
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-36
Coupe-circuit du moteur ................................................. 4-2DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-3EÉclairage, commutateur général .................................... 4-3
Embrayage, réglage du jeu .......................................... 8-37
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau .................................. 8-5
Étiquette des codes du modèle ................................... 11-2
FFeu arrière/stop, remplacement d’une ampoule .......... 8-49
Filtre à air, nettoyage de l’élément ............................... 8-22
Frein arrière, levier et pédale ......................................... 4-5
Frein arrière, réglage de hauteur et de garde de
pédale et de garde du levier ...................................... 8-32
Frein avant, contrôle de la garde du levier .................. 8-32
Frein avant, levier .......................................................... 4-4
Frein de stationnement .................................................. 4-6
Freins ........................................................................... 8-29
Freins avant et arrière .................................................... 5-4
Freins, changement du liquide ..................................... 8-31
Freins, contrôle des plaquettes et mâchoires .............. 8-29
Freins, contrôle du niveau du liquide ........................... 8-30
Fusible, remplacement ................................................ 8-45HHuile de couple conique arrière ............................ 5-4, 8-19
Huile moteur .................................................................. 5-4
Huile moteur et élément du filtre à huile ...................... 8-12IInstruments, éclairage et commandes ........................... 5-7LLanceur à rappel ............................................................ 4-7
Levier des gaz ........................................................ 4-3, 5-5
Levier des gaz, réglage de la garde ............................ 8-28
U1P066F0.book Page 1 Thursday, August 5, 2010 5:06 PM
Page 150 of 152
Leviers de frein, contrôle et lubrification ....................... 8-38
Limiteur de vitesse ......................................................... 4-4MManuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-51
Pannes, schéma de diagnostic .................................... 8-53
Pare-étincelles, nettoyage ............................................ 8-25
Pédale de frein, contrôle et lubrification ....................... 8-39
Phares, réglage du faisceau ........................................ 8-48
Phares, remplacement d’une ampoule ........................ 8-46
Pneus ............................................................................. 5-5
Porte-bagages arrière .................................................. 4-14
Porte-bagages avant .................................................... 4-14RRégime de ralenti du moteur ........................................ 8-27
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-8
Robinet de carburant .................................................... 4-10
Rodage du moteur ......................................................... 6-6
Roues, dépose ............................................................. 8-49
Roues, repose .............................................................. 8-50
Roulements de moyeu de roue, contrôle ..................... 8-40SSécurité .......................................................................... 2-1
Sélecteur de marche ...................................................... 4-7
Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de marche, réglage du câble de sécurité ..... 8-29Sélecteur de vitesses ..................................................... 4-6
Sélecteur de vitesses, contrôle .................................... 8-39
Selle ............................................................................. 4-12
Soupapes, jeu .............................................................. 8-29
Starter .......................................................................... 4-12
Stationnement ................................................................ 6-7
Stationnement en pente ................................................. 6-7
TTémoin de marche arrière .............................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins ......................................................................... 4-2VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-7
Vitesses, changement des ............................................. 6-5
U1P066F0.book Page 2 Thursday, August 5, 2010 5:06 PM
