ESP YAMAHA GRIZZLY 350 2007 Notices Demploi (in French)

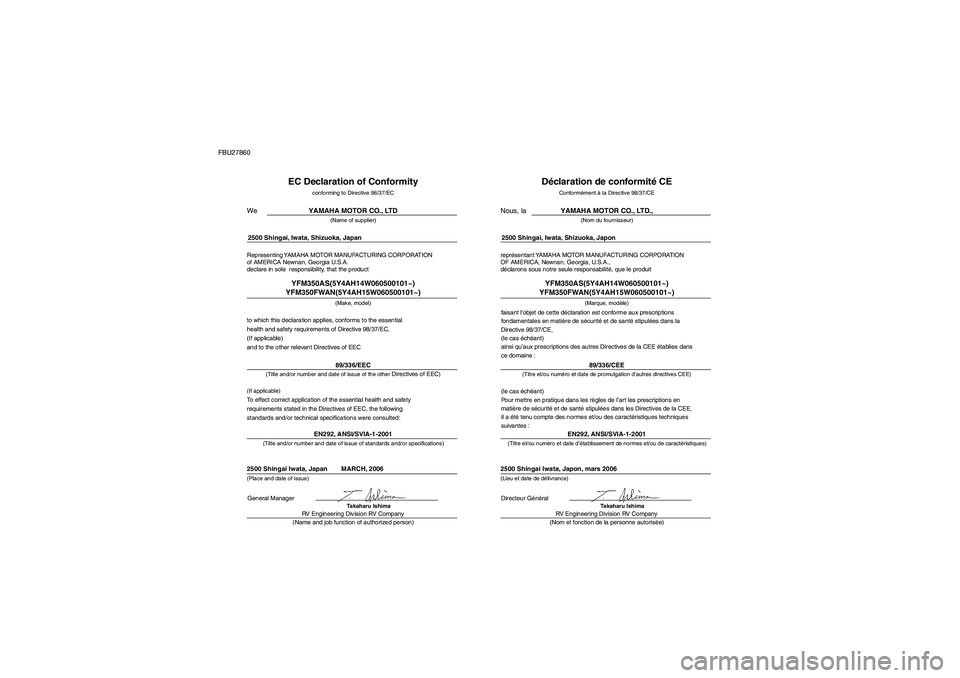

FBU27860
Representing YAMAHA MOTOR MANUFACTURING CORPORATION
of AMERICA Newnan, Georgia U.S.A.
declare in sole responsibility, that the product
EC Declaration of Conformity
conforming to Directive 98/37/ECYAMAHA MOTOR CO., LTD
(Name of supplier)
2500 Shingai, Iwata, Shizuoka, Japan
(Make, model)
to which this declaration applies, conforms to the essential
health and safety requirements of Directive 98/37/EC,
(If applicable)
and to the other relevant Directives of EEC
89/336/EEC
(Title and/or number and date of issue of the other
Directives of EEC
)
(If applicable)
To effect correct application of the essential health and safety
requirements stated in the Directives of EEC, the following
standards and/or technical specifications were consulted:
(Title and/or number and date of issue of standards and/or specifications)
2500 Shingai Iwata, Japan(Place and date of issue)
Takaharu Ishima
RV Engineering Division RV Company
(Name and job function of authorized person)
We
YFM350AS(5Y4AH14W060500101~)
YFM350FWAN(5Y4AH15W060500101~)
EN292, ANSI/SVIA-1-2001
General Manager
MARCH, 2006
représentant YAMAHA MOTOR MANUFACTURING CORPORATION
OF AMERICA, Newnan, Georgia, U.S.A.,
déclarons sous notre seule responsabilité, que le produit
Déclaration de conformité CE
Conformément à la Directive 98/37/CEYAMAHA MOTOR CO., LTD.,
(Nom du fournisseur)
2500 Shingai, Iwata, Shizuoka, Japon
(Marque, modèle)89/336/CEE
(Titre et/ou numéro et date de promulgation d’autres directives CEE)
(Titre et/ou numéro et date d’établissement de normes et/ou de caractéristiques)
2500 Shingai Iwata, Japon, mars 2006(Lieu et date de délivrance)
Takaharu Ishima
RV Engineering Division RV Company
(Nom et fonction de la personne autorisée)
Nous, la
YFM350AS(5Y4AH14W060500101~)
YFM350FWAN(5Y4AH15W060500101~)
EN292, ANSI/SVIA-1-2001
Directeur Généralfaisant l’objet de cette déclaration est conforme aux prescriptions
fondamentales en matière de sécurité et de santé stipulées dans la
Directive 98/37/CE,
(le cas échéant)
ainsi qu’aux prescriptions des autres Directives de la CEE établies dans
ce domaine :
(le cas échéant)
Pour mettre en pratique dans les règles de l’art les prescriptions en
matière de sécurité et de santé stipulées dans les Directives de la CEE,
il a été tenu compte des normes et/ou des caractéristiques techniques
suivantes :
U4S260F0.book Page 1 Tuesday, October 3, 2006 1:55 PM

FBU17170

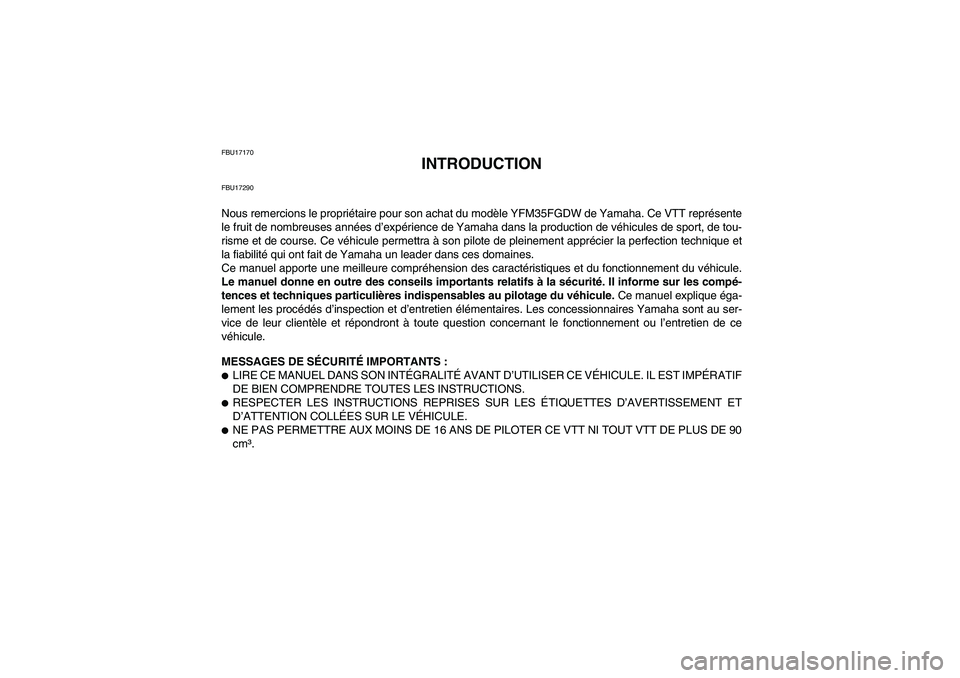

INTRODUCTION
FBU17290Nous remercions le propriétaire pour son achat du modèle YFM35FGDW de Yamaha. Ce VTT représente
le fruit de nombreuses années d’expérience de Yamaha dans la production de véhicules de sport, de tou-
risme et de course. Ce véhicule permettra à son pilote de pleinement apprécier la perfection technique et
la fiabilité qui ont fait de Yamaha un leader dans ces domaines.
Ce manuel apporte une meilleure compréhension des caractéristiques et du fonctionnement du véhicule.
Le manuel donne en outre des conseils importants relatifs à la sécurité. Il informe sur les compé-
tences et techniques particulières indispensables au pilotage du véhicule. Ce manuel explique éga-
lement les procédés d’inspection et d’entretien élémentaires. Les concessionnaires Yamaha sont au ser-
vice de leur clientèle et répondront à toute question concernant le fonctionnement ou l’entretien de ce
véhicule.
MESSAGES DE SÉCURITÉ IMPORTANTS :
LIRE CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER CE VÉHICULE. IL EST IMPÉRATIF
DE BIEN COMPRENDRE TOUTES LES INSTRUCTIONS.
RESPECTER LES INSTRUCTIONS REPRISES SUR LES ÉTIQUETTES D’AVERTISSEMENT ET
D’ATTENTION COLLÉES SUR LE VÉHICULE.
NE PAS PERMETTRE AUX MOINS DE 16 ANS DE PILOTER CE VTT NI TOUT VTT DE PLUS DE 90
cm³.
U4S260F0.book Page 1 Tuesday, October 3, 2006 1:55 PM

FBU17330

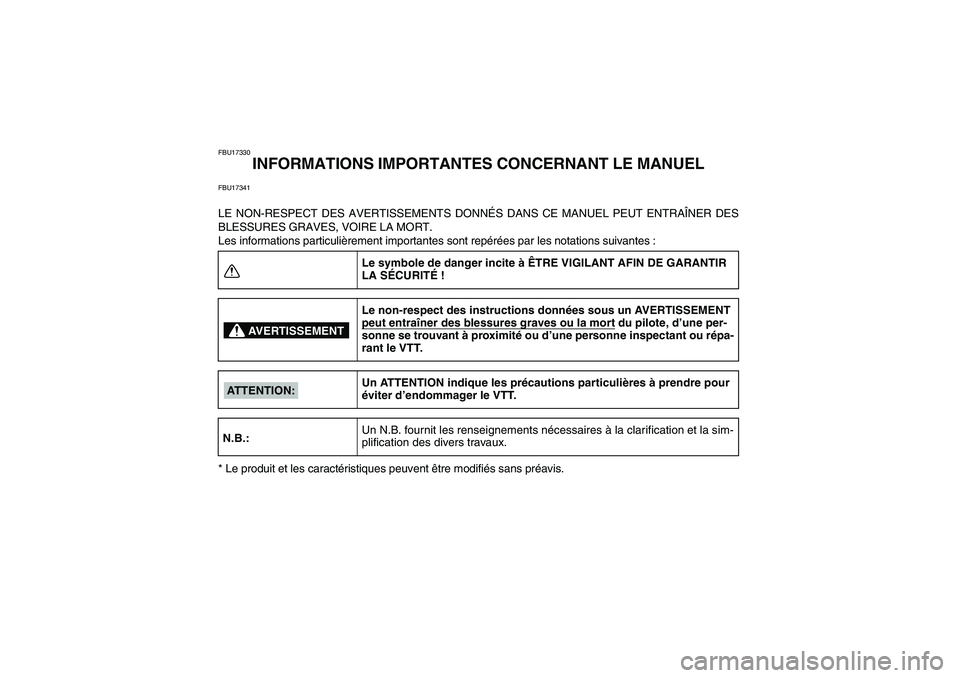

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FBU17341LE NON-RESPECT DES AVERTISSEMENTS DONNÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES, VOIRE LA MORT.
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis. Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR
LA SÉCURITÉ !
Le non-respect des instructions données sous un AVERTISSEMENT
peut entraîner des blessures graves ou la mort
du pilote, d’une per-
sonne se trouvant à proximité ou d’une personne inspectant ou répa-
rant le VTT.
Un ATTENTION indique les précautions particulières à prendre pour
éviter d’endommager le VTT.
Un N.B. fournit les renseignements nécessaires à la clarification et la sim-
plification des divers travaux.
AVERTISSEMENT
ATTENTION:
N.B.:
U4S260F0.book Page 1 Tuesday, October 3, 2006 1:55 PM

1-1
1
FBU17430

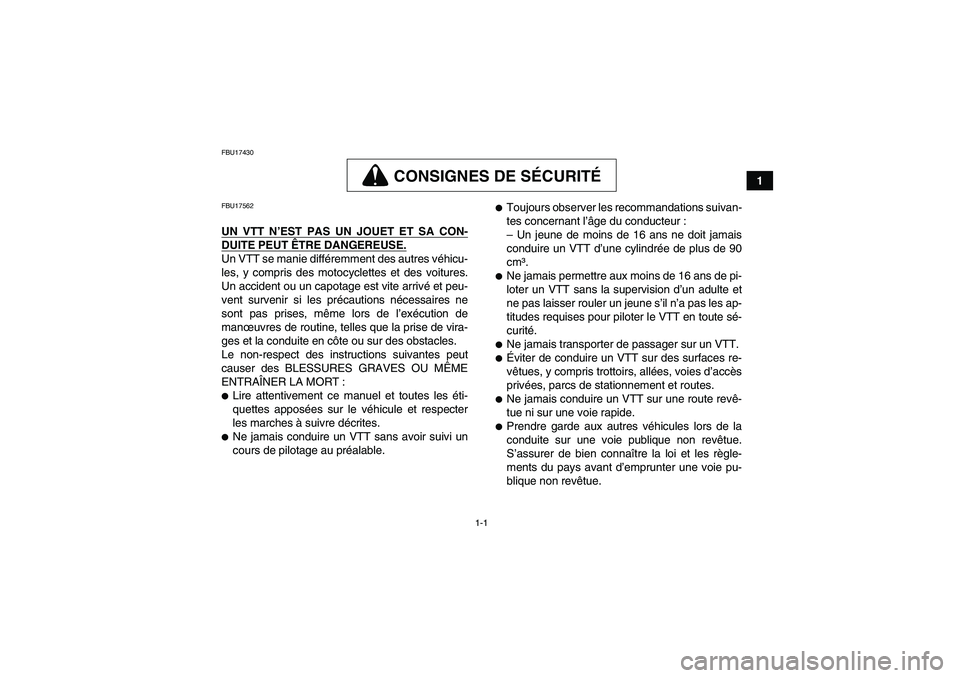

CONSIGNES DE SÉCURITÉ
FBU17562UN VTT N’EST PAS UN JOUET ET SA CON-DUITE PEUT ÊTRE DANGEREUSE.Un VTT se manie différemment des autres véhicu-
les, y compris des motocyclettes et des voitures.
Un accident ou un capotage est vite arrivé et peu-
vent survenir si les précautions nécessaires ne
sont pas prises, même lors de l’exécution de
manœuvres de routine, telles que la prise de vira-
ges et la conduite en côte ou sur des obstacles.
Le non-respect des instructions suivantes peut
causer des BLESSURES GRAVES OU MÊME
ENTRAÎNER LA MORT :
Lire attentivement ce manuel et toutes les éti-
quettes apposées sur le véhicule et respecter
les marches à suivre décrites.
Ne jamais conduire un VTT sans avoir suivi un
cours de pilotage au préalable.

Toujours observer les recommandations suivan-
tes concernant l’âge du conducteur :
– Un jeune de moins de 16 ans ne doit jamais
conduire un VTT d’une cylindrée de plus de 90
cm³.
Ne jamais permettre aux moins de 16 ans de pi-
loter un VTT sans la supervision d’un adulte et
ne pas laisser rouler un jeune s’il n’a pas les ap-
titudes requises pour piloter le VTT en toute sé-
curité.
Ne jamais transporter de passager sur un VTT.
Éviter de conduire un VTT sur des surfaces re-
vêtues, y compris trottoirs, allées, voies d’accès
privées, parcs de stationnement et routes.
Ne jamais conduire un VTT sur une route revê-
tue ni sur une voie rapide.
Prendre garde aux autres véhicules lors de la
conduite sur une voie publique non revêtue.
S’assurer de bien connaître la loi et les règle-
ments du pays avant d’emprunter une voie pu-
blique non revêtue.
U4S260F0.book Page 1 Tuesday, October 3, 2006 1:55 PM

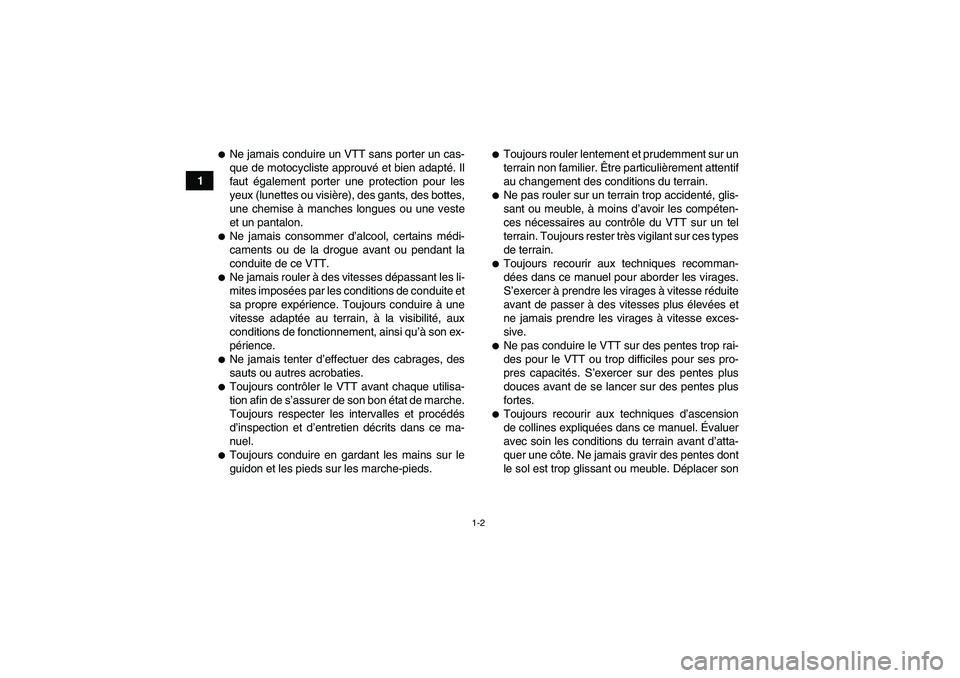

1-2
1

Ne jamais conduire un VTT sans porter un cas-
que de motocycliste approuvé et bien adapté. Il
faut également porter une protection pour les
yeux (lunettes ou visière), des gants, des bottes,
une chemise à manches longues ou une veste
et un pantalon.
Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.
Ne jamais rouler à des vitesses dépassant les li-
mites imposées par les conditions de conduite et
sa propre expérience. Toujours conduire à une
vitesse adaptée au terrain, à la visibilité, aux
conditions de fonctionnement, ainsi qu’à son ex-
périence.
Ne jamais tenter d’effectuer des cabrages, des
sauts ou autres acrobaties.
Toujours contrôler le VTT avant chaque utilisa-
tion afin de s’assurer de son bon état de marche.
Toujours respecter les intervalles et procédés
d’inspection et d’entretien décrits dans ce ma-
nuel.
Toujours conduire en gardant les mains sur le
guidon et les pieds sur les marche-pieds.

Toujours rouler lentement et prudemment sur un
terrain non familier. Être particulièrement attentif
au changement des conditions du terrain.
Ne pas rouler sur un terrain trop accidenté, glis-
sant ou meuble, à moins d’avoir les compéten-
ces nécessaires au contrôle du VTT sur un tel
terrain. Toujours rester très vigilant sur ces types
de terrain.
Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse réduite
avant de passer à des vitesses plus élevées et
ne jamais prendre les virages à vitesse exces-
sive.
Ne pas conduire le VTT sur des pentes trop rai-
des pour le VTT ou trop difficiles pour ses pro-
pres capacités. S’exercer sur des pentes plus
douces avant de se lancer sur des pentes plus
fortes.
Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Évaluer
avec soin les conditions du terrain avant d’atta-
quer une côte. Ne jamais gravir des pentes dont
le sol est trop glissant ou meuble. Déplacer son
U4S260F0.book Page 2 Tuesday, October 3, 2006 1:55 PM

4-6
4

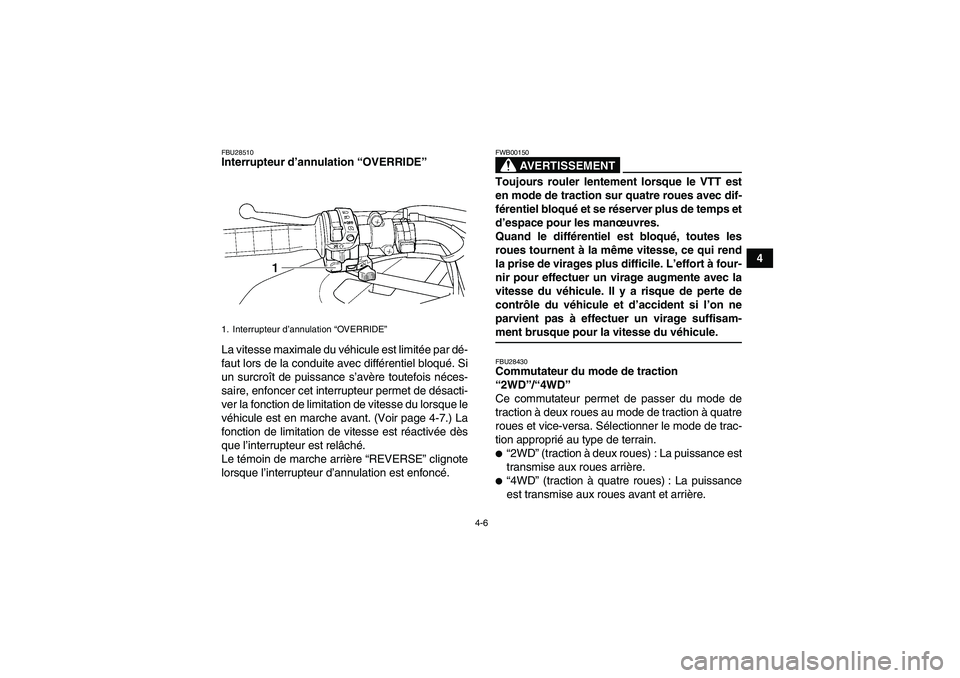

FBU28510Interrupteur d’annulation “OVERRIDE”
La vitesse maximale du véhicule est limitée par dé-
faut lors de la conduite avec différentiel bloqué. Si
un surcroît de puissance s’avère toutefois néces-
saire, enfoncer cet interrupteur permet de désacti-
ver la fonction de limitation de vitesse du lorsque le
véhicule est en marche avant. (Voir page 4-7.) La
fonction de limitation de vitesse est réactivée dès
que l’interrupteur est relâché.
Le témoin de marche arrière “REVERSE” clignote
lorsque l’interrupteur d’annulation est enfoncé.
AVERTISSEMENT
FWB00150Toujours rouler lentement lorsque le VTT est
en mode de traction sur quatre roues avec dif-
férentiel bloqué et se réserver plus de temps et
d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-ment brusque pour la vitesse du véhicule.FBU28430Commutateur du mode de traction
“2WD”/“4WD”
Ce commutateur permet de passer du mode de
traction à deux roues au mode de traction à quatre
roues et vice-versa. Sélectionner le mode de trac-
tion approprié au type de terrain.
“2WD” (traction à deux roues) : La puissance est
transmise aux roues arrière.
“4WD” (traction à quatre roues) : La puissance
est transmise aux roues avant et arrière.
1. Interrupteur d’annulation “OVERRIDE”U4S260F0.book Page 6 Tuesday, October 3, 2006 1:55 PM

4-9
4

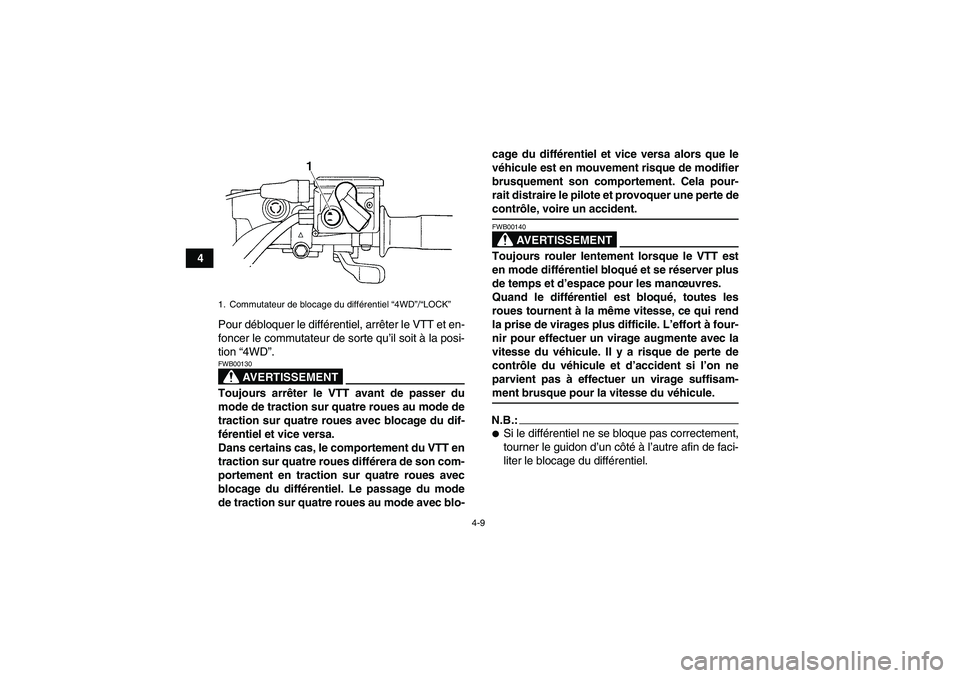

Pour débloquer le différentiel, arrêter le VTT et en-
foncer le commutateur de sorte qu’il soit à la posi-
tion “4WD”.
AVERTISSEMENT
FWB00130Toujours arrêter le VTT avant de passer du
mode de traction sur quatre roues au mode de
traction sur quatre roues avec blocage du dif-
férentiel et vice versa.
Dans certains cas, le comportement du VTT en
traction sur quatre roues différera de son com-
portement en traction sur quatre roues avec
blocage du différentiel. Le passage du mode
de traction sur quatre roues au mode avec blo-cage du différentiel et vice versa alors que le
véhicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.
AVERTISSEMENT
FWB00140Toujours rouler lentement lorsque le VTT est
en mode différentiel bloqué et se réserver plus
de temps et d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-ment brusque pour la vitesse du véhicule.N.B.:
Si le différentiel ne se bloque pas correctement,
tourner le guidon d’un côté à l’autre afin de faci-
liter le blocage du différentiel.
1. Commutateur de blocage du différentiel “4WD”/“LOCK”U4S260F0.book Page 9 Tuesday, October 3, 2006 1:55 PM

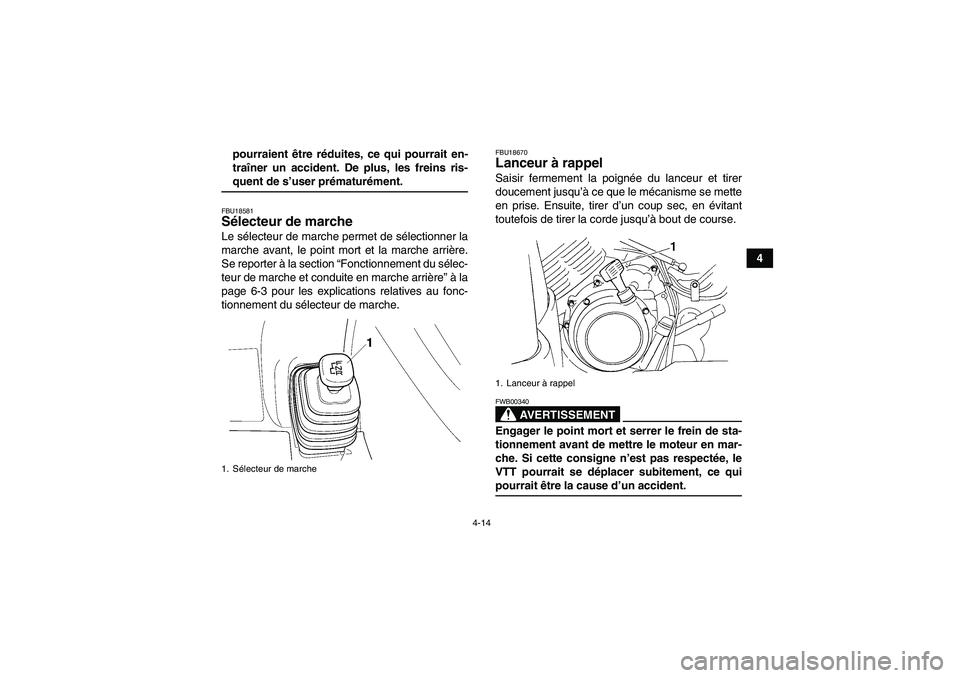

4-14
4 pourraient être réduites, ce qui pourrait en-
traîner un accident. De plus, les freins ris-
quent de s’user prématurément.FBU18581Sélecteur de marche Le sélecteur de marche permet de sélectionner la
marche avant, le point mort et la marche arrière.
Se reporter à la section “Fonctionnement du sélec-
teur de marche et conduite en marche arrière” à la
page 6-3 pour les explications relatives au fonc-
tionnement du sélecteur de marche.
FBU18670Lanceur à rappel Saisir fermement la poignée du lanceur et tirer
doucement jusqu’à ce que le mécanisme se mette
en prise. Ensuite, tirer d’un coup sec, en évitant
toutefois de tirer la corde jusqu’à bout de course.
AVERTISSEMENT
FWB00340Engager le point mort et serrer le frein de sta-
tionnement avant de mettre le moteur en mar-
che. Si cette consigne n’est pas respectée, le
VTT pourrait se déplacer subitement, ce quipourrait être la cause d’un accident.
1. Sélecteur de marche
1. Lanceur à rappel
U4S260F0.book Page 14 Tuesday, October 3, 2006 1:55 PM

5-2
5

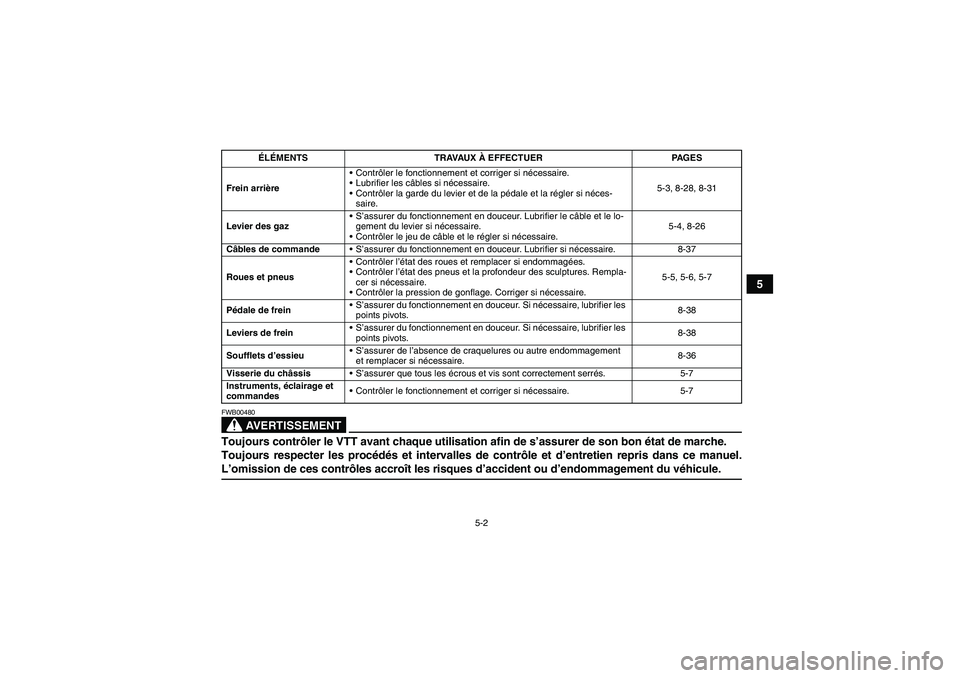

AVERTISSEMENT
FWB00480Toujours contrôler le VTT avant chaque utilisation afin de s’assurer de son bon état de marche.
Toujours respecter les procédés et intervalles de contrôle et d’entretien repris dans ce manuel.L’omission de ces contrôles accroît les risques d’accident ou d’endommagement du véhicule.Frein arrièreContrôler le fonctionnement et corriger si nécessaire.
Lubrifier les câbles si nécessaire.
Contrôler la garde du levier et de la pédale et la régler si néces-
saire.5-3, 8-28, 8-31
Levier des gazS’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
Contrôler le jeu de câble et le régler si nécessaire.5-4, 8-26
Câbles de commandeS’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-37
Roues et pneusContrôler l’état des roues et remplacer si endommagées.
Contrôler l’état des pneus et la profondeur des sculptures. Rempla-
cer si nécessaire.
Contrôler la pression de gonflage. Corriger si nécessaire.5-5, 5-6, 5-7
Pédale de frein S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-38
Leviers de freinS’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-38
Soufflets d’essieuS’assurer de l’absence de craquelures ou autre endommagement
et remplacer si nécessaire.8-36
Visserie du châssisS’assurer que tous les écrous et vis sont correctement serrés. 5-7
Instruments, éclairage et
commandesContrôler le fonctionnement et corriger si nécessaire. 5-7 ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
U4S260F0.book Page 2 Tuesday, October 3, 2006 1:55 PM

6-7
6

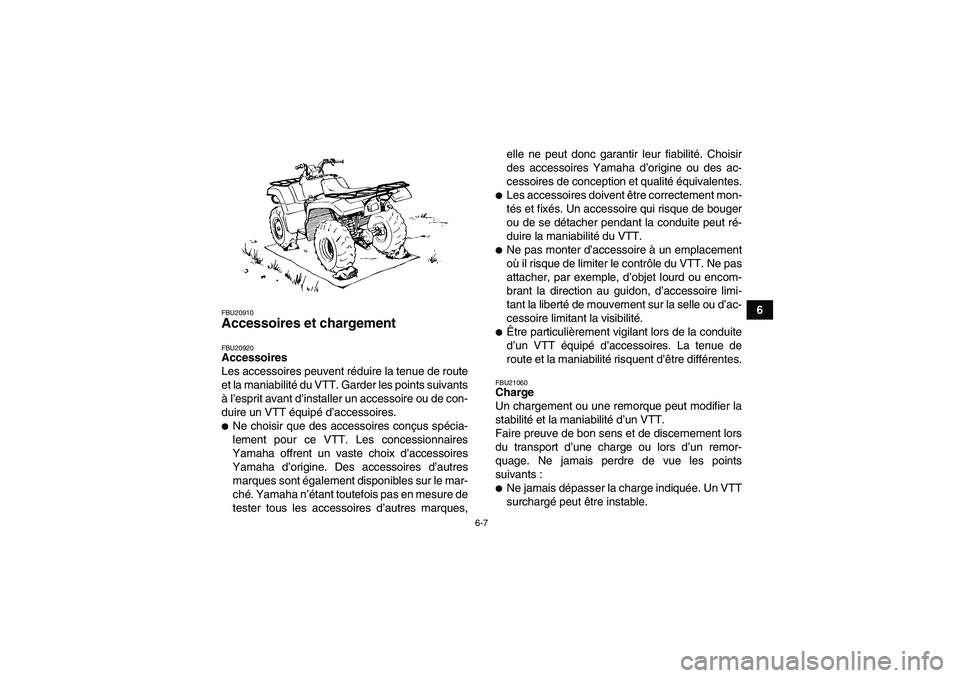

FBU20910Accessoires et chargement FBU20920Accessoires
Les accessoires peuvent réduire la tenue de route
et la maniabilité du VTT. Garder les points suivants
à l’esprit avant d’installer un accessoire ou de con-
duire un VTT équipé d’accessoires.
Ne choisir que des accessoires conçus spécia-
lement pour ce VTT. Les concessionnaires
Yamaha offrent un vaste choix d’accessoires
Yamaha d’origine. Des accessoires d’autres
marques sont également disponibles sur le mar-
ché. Yamaha n’étant toutefois pas en mesure de
tester tous les accessoires d’autres marques,elle ne peut donc garantir leur fiabilité. Choisir
des accessoires Yamaha d’origine ou des ac-
cessoires de conception et qualité équivalentes.

Les accessoires doivent être correctement mon-
tés et fixés. Un accessoire qui risque de bouger
ou de se détacher pendant la conduite peut ré-
duire la maniabilité du VTT.
Ne pas monter d’accessoire à un emplacement
où il risque de limiter le contrôle du VTT. Ne pas
attacher, par exemple, d’objet lourd ou encom-
brant la direction au guidon, d’accessoire limi-
tant la liberté de mouvement sur la selle ou d’ac-
cessoire limitant la visibilité.
Être particulièrement vigilant lors de la conduite
d’un VTT équipé d’accessoires. La tenue de
route et la maniabilité risquent d’être différentes.FBU21060Charge
Un chargement ou une remorque peut modifier la
stabilité et la maniabilité d’un VTT.
Faire preuve de bon sens et de discernement lors
du transport d’une charge ou lors d’un remor-
quage. Ne jamais perdre de vue les points
suivants :
Ne jamais dépasser la charge indiquée. Un VTT
surchargé peut être instable.
U4S260F0.book Page 7 Tuesday, October 3, 2006 1:55 PM
