YAMAHA GRIZZLY 350 2010 Manuale de Empleo (in Spanish)

5-6
5
El manómetro de baja presión va incluido en el
equipo estándar. Efectúe dos mediciones de la
presión del neumático y utilice la segunda. El polvo
o la suciedad depositados en el manómetro pue-
den hacer que la primera medición sea incorrecta.Límite de desgaste de los neumáticos
Cuando el surco del neumático haya disminuido a
3 mm (0.12 in) debido al desgaste, cambie el neu-
mático. Presiones recomendadas de los neumáticos:
Delantero
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Tr a s e r o
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Presiones mínimas de los neumáticos:
Delantero
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Tr a s e r o
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Presiones máximas de los neumáticos en pe-
ríodo de asiento:
Delantero
250 kPa (2.5 kgf/cm², 36 psi)
Tr a s e r o
250 kPa (2.5 kgf/cm², 36 psi)
1. Manómetro de baja presión
U1AB60S0.book Page 6 Wednesday, April 29, 2009 1:24 PM

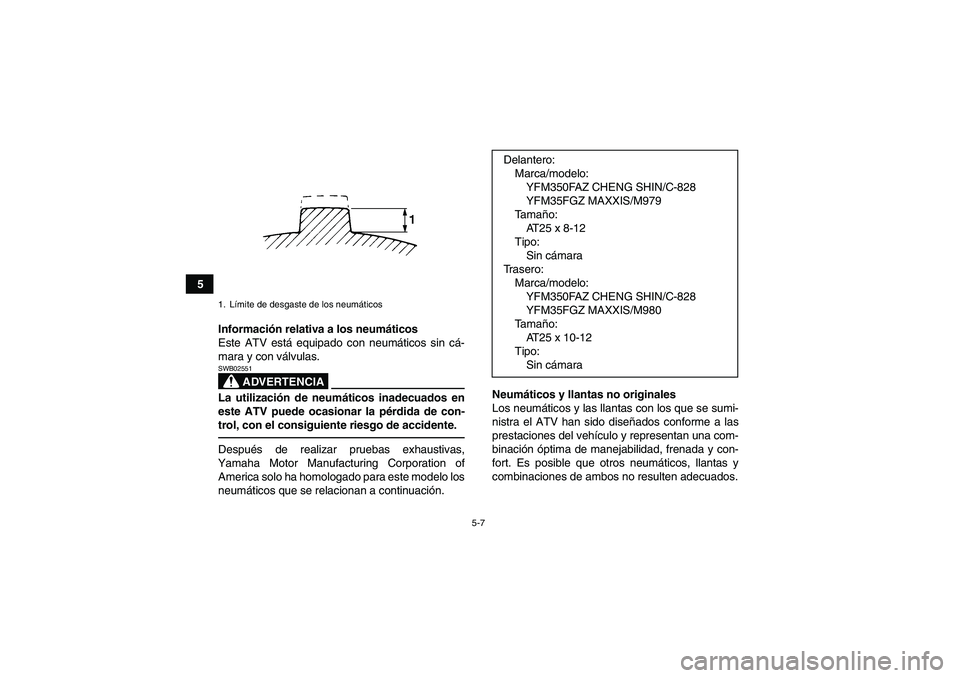

5-7
5
Información relativa a los neumáticos
Este ATV está equipado con neumáticos sin cá-
mara y con válvulas.
ADVERTENCIA
SWB02551La utilización de neumáticos inadecuados en
este ATV puede ocasionar la pérdida de con-
trol, con el consiguiente riesgo de accidente.Después de realizar pruebas exhaustivas,
Yamaha Motor Manufacturing Corporation of
America solo ha homologado para este modelo los
neumáticos que se relacionan a continuación.Neumáticos y llantas no originales
Los neumáticos y las llantas con los que se sumi-
nistra el ATV han sido diseñados conforme a las
prestaciones del vehículo y representan una com-
binación óptima de manejabilidad, frenada y con-
fort. Es posible que otros neumáticos, llantas y
combinaciones de ambos no resulten adecuados.1. Límite de desgaste de los neumáticos
Delantero:
Marca/modelo:
YFM350FAZ CHENG SHIN/C-828
YFM35FGZ MAXXIS/M979
Ta m año:
AT25 x 8-12
Tipo:
Sin cámara
Trasero:
Marca/modelo:
YFM350FAZ CHENG SHIN/C-828
YFM35FGZ MAXXIS/M980
Ta m año:
AT25 x 10-12
Tipo:
Sin cámara
U1AB60S0.book Page 7 Wednesday, April 29, 2009 1:24 PM

5-8
5
SBU19840Fijaciones del bastidor Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.SBU19850Instrumentos, luces e interruptores Compruebe que todos los instrumentos, luces e in-
terruptores funcionan correctamente. Corregir si
es necesario.U1AB60S0.book Page 8 Wednesday, April 29, 2009 1:24 PM

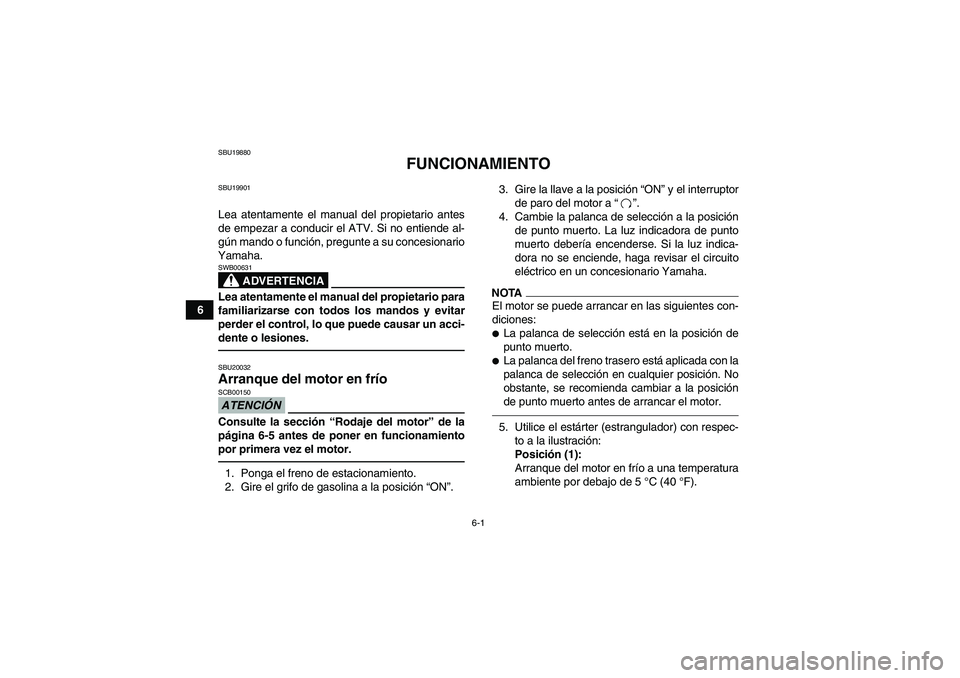

6-1
6
SBU19880
FUNCIONAMIENTO
SBU19901Lea atentamente el manual del propietario antes
de empezar a conducir el ATV. Si no entiende al-
gún mando o función, pregunte a su concesionario
Yamaha.
ADVERTENCIA
SWB00631Lea atentamente el manual del propietario para
familiarizarse con todos los mandos y evitar
perder el control, lo que puede causar un acci-
dente o lesiones.SBU20032Arranque del motor en frío ATENCIÓNSCB00150Consulte la sección “Rodaje del motor” de la
página 6-5 antes de poner en funcionamiento
por primera vez el motor.1. Ponga el freno de estacionamiento.
2. Gire el grifo de gasolina a la posición “ON”.3. Gire la llave a la posición “ON” y el interruptor
de paro del motor a“”.
4. Cambie la palanca de selección a la posición
de punto muerto. La luz indicadora de punto
muerto debería encenderse. Si la luz indica-
dora no se enciende, haga revisar el circuito
eléctrico en un concesionario Yamaha.
NOTAEl motor se puede arrancar en las siguientes con-
diciones:
La palanca de selección está en la posición de
punto muerto.
La palanca del freno trasero está aplicada con la
palanca de selección en cualquier posición. No
obstante, se recomienda cambiar a la posición
de punto muerto antes de arrancar el motor.5. Utilice el estárter (estrangulador) con respec-
to a la ilustración:
Posición (1):
Arranque del motor en frío a una temperatura
ambiente por debajo de 5 °C (40 °F).
U1AB60S0.book Page 1 Wednesday, April 29, 2009 1:24 PM

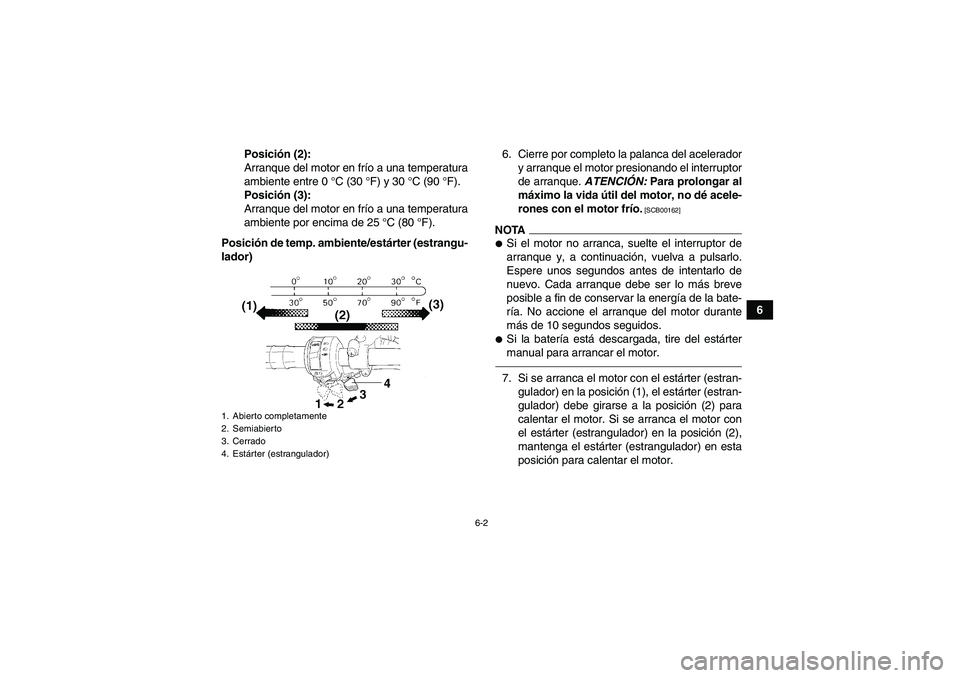

6-2
6 Posición (2):
Arranque del motor en frío a una temperatura
ambiente entre 0 °C (30 °F) y 30 °C (90 °F).
Posición (3):
Arranque del motor en frío a una temperatura
ambiente por encima de 25 °C (80 °F).
Posición de temp. ambiente/estárter (estrangu-
lador)6. Cierre por completo la palanca del acelerador
y arranque el motor presionando el interruptor
de arranque. ATENCIÓN: Para prolongar al
máximo la vida útil del motor, no dé acele-
rones con el motor frío.
[SCB00162]
NOTA
Si el motor no arranca, suelte el interruptor de
arranque y, a continuación, vuelva a pulsarlo.
Espere unos segundos antes de intentarlo de
nuevo. Cada arranque debe ser lo más breve
posible a fin de conservar la energía de la bate-
ría. No accione el arranque del motor durante
más de 10 segundos seguidos.
Si la batería está descargada, tire del estárter
manual para arrancar el motor.7. Si se arranca el motor con el estárter (estran-
gulador) en la posición (1), el estárter (estran-
gulador) debe girarse a la posición (2) para
calentar el motor. Si se arranca el motor con
el estárter (estrangulador) en la posición (2),
mantenga el estárter (estrangulador) en esta
posición para calentar el motor.
1. Abierto completamente
2. Semiabierto
3. Cerrado
4. Estárter (estrangulador)U1AB60S0.book Page 2 Wednesday, April 29, 2009 1:24 PM

6-3
68. Siga calentando el motor hasta que funcione
con un ralentí suave, a continuación vuelva a
colocar el estárter (estrangulador) en la posi-
ción (3) antes de comenzar a circular.
NOTAEl motor está caliente cuando responde normal-
mente al acelerador con el estárter (estrangulador)
desactivado.SBU20291Arranque del motor en caliente Utilice el mismo procedimiento que el descrito
para el arranque en frío, salvo que el estárter (es-
trangulador) no es necesario cuando el motor está
caliente. En lugar de usarla, arranque el motor con
el acelerador ligeramente abierto.SBU20381Funcionamiento de la palanca de se-
lección de marcha y conducción hacia
atrás ATENCIÓNSCB00170Antes de cambiar, detenga el ATV; de lo con-
trario, podría dañarse la transmisión.
Cambio: Avance
1. Detenga el ATV por completo.
2. Cambie de punto muerto a marcha de avance
o viceversa moviendo la palanca de selección
de marcha a lo largo de la guía de cambios.NOTAAsegúrese de que la palanca de selección de mar-
cha esté colocada correctamente en la posición
correspondiente.3. Abra gradualmente la maneta de aceleración.1. Palanca de selección de marcha
2. F (adelante)
3. N (punto muerto)
4. R (marcha atrás)
F2N3R4
U1AB60S0.book Page 3 Wednesday, April 29, 2009 1:24 PM

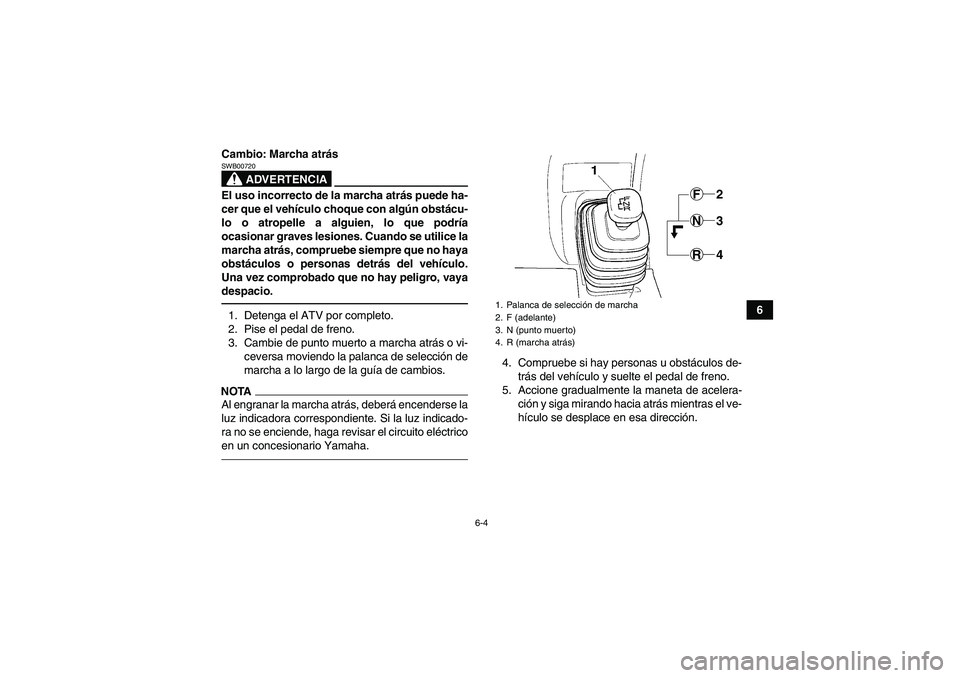

6-4
6 Cambio: Marcha atrás
ADVERTENCIA
SWB00720El uso incorrecto de la marcha atrás puede ha-
cer que el vehículo choque con algún obstácu-
lo o atropelle a alguien, lo que podría
ocasionar graves lesiones. Cuando se utilice la
marcha atrás, compruebe siempre que no haya
obstáculos o personas detrás del vehículo.
Una vez comprobado que no hay peligro, vaya
despacio.1. Detenga el ATV por completo.
2. Pise el pedal de freno.
3. Cambie de punto muerto a marcha atrás o vi-
ceversa moviendo la palanca de selección de
marcha a lo largo de la guía de cambios.NOTAAl engranar la marcha atrás, deberá encenderse la
luz indicadora correspondiente. Si la luz indicado-
ra no se enciende, haga revisar el circuito eléctrico
en un concesionario Yamaha.
4. Compruebe si hay personas u obstáculos de-
trás del vehículo y suelte el pedal de freno.
5. Accione gradualmente la maneta de acelera-
ción y siga mirando hacia atrás mientras el ve-
hículo se desplace en esa dirección.1. Palanca de selección de marcha
2. F (adelante)
3. N (punto muerto)
4. R (marcha atrás)
F2N3R4
U1AB60S0.book Page 4 Wednesday, April 29, 2009 1:24 PM

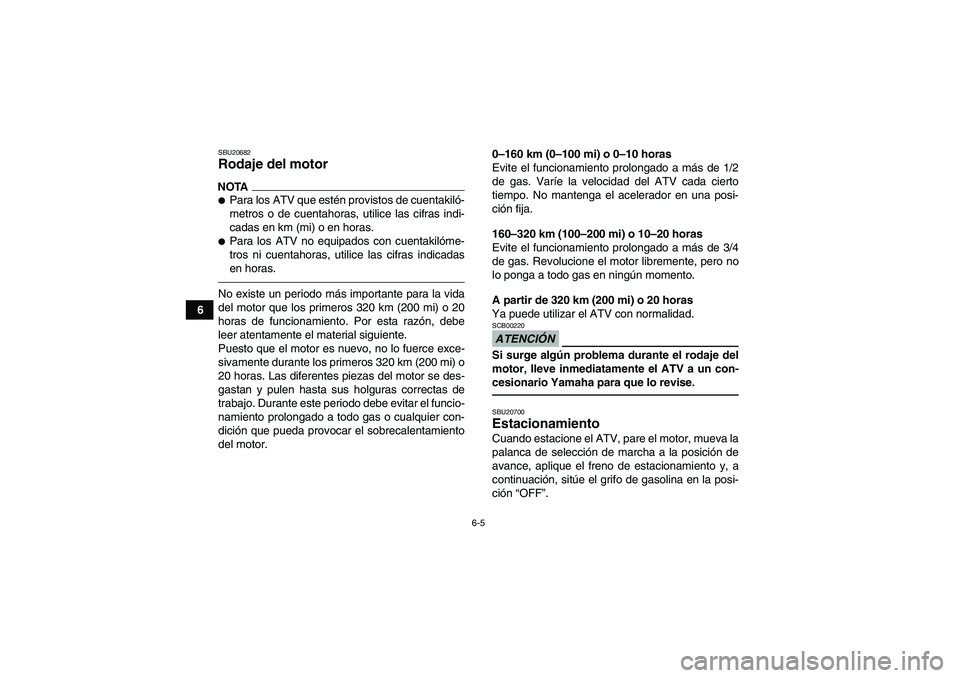

6-5
6
SBU20682Rodaje del motor NOTA
Para los ATV que estén provistos de cuentakiló-
metros o de cuentahoras, utilice las cifras indi-
cadas en km (mi) o en horas.
Para los ATV no equipados con cuentakilóme-
tros ni cuentahoras, utilice las cifras indicadas
en horas.No existe un periodo más importante para la vida
del motor que los primeros 320 km (200 mi) o 20
horas de funcionamiento. Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 320 km (200 mi) o
20 horas. Las diferentes piezas del motor se des-
gastan y pulen hasta sus holguras correctas de
trabajo. Durante este periodo debe evitar el funcio-
namiento prolongado a todo gas o cualquier con-
dición que pueda provocar el sobrecalentamiento
del motor.0–160 km (0–100 mi) o 0–10 horas
Evite el funcionamiento prolongado a más de 1/2
de gas. Varíe la velocidad del ATV cada cierto
tiempo. No mantenga el acelerador en una posi-
ción fija.
160–320 km (100–200 mi) o 10–20 horas
Evite el funcionamiento prolongado a más de 3/4
de gas. Revolucione el motor libremente, pero no
lo ponga a todo gas en ningún momento.
A partir de 320 km (200 mi) o 20 horas
Ya puede utilizar el ATV con normalidad.
ATENCIÓNSCB00220Si surge algún problema durante el rodaje del
motor, lleve inmediatamente el ATV a un con-
cesionario Yamaha para que lo revise.SBU20700Estacionamiento Cuando estacione el ATV, pare el motor, mueva la
palanca de selección de marcha a la posición de
avance, aplique el freno de estacionamiento y, a
continuación, sitúe el grifo de gasolina en la posi-
ción “OFF”.
U1AB60S0.book Page 5 Wednesday, April 29, 2009 1:24 PM

6-6
6
SBU20760Estacionamiento en una pendiente
ADVERTENCIA
SWB00830Evite estacionar en pendientes u otros firmes
inclinados. El estacionamiento en una pen-
diente o terreno inclinado podría provocar que
el ATV se pusiese en movimiento sin control,
con lo que aumentaría la posibilidad de acci-
dente. Si debe estacionar en firme inclinado,
coloque el ATV transversalmente en la pen-
diente, cambie la palanca de selección de mar-
cha a la posición hacia delante, pare el motor,aplique el freno de estacionamiento y, a conti-
nuación, bloquee las ruedas delanteras y tra-
seras con piedras u otros objetos.
No estacione el ATV en pendientes que sean
tan pronunciadas que no pueda andar con fa-
cilidad por ellas.
1. Detenga el ATV aplicando los frenos en la po-
sición de avance.
2. Pare el motor.
3. Con la maneta y el pedal del freno trasero
aplicados, aplique el freno de estacionamien-
to y, a continuación, suelte el pedal de freno
lentamente.
1. Placa de bloqueoU1AB60S0.book Page 6 Wednesday, April 29, 2009 1:24 PM

6-7
6
SBU20910Accesorios y carga SBU20921Accesorios originales Yamaha
La selección de accesorios para el ATV es una de-
cisión importante. Los accesorios originales
Yamaha se pueden adquirir en los concesionarios
Yamaha y han sido diseñados, probados y apro-
bados por Yamaha para utilizarlos en este ATV.
Muchas empresas sin relación con Yamaha fabri-
can piezas y accesorios u ofrecen otras modifica-
ciones para vehículos Yamaha. Yamaha no puede
probar los productos que fabrican esas empresas
de repuestos y accesorios no originales. Por tanto,
Yamaha no puede respaldar ni recomendar el uso
de accesorios no vendidos por Yamaha ni de mo-
dificaciones no recomendadas específicamente
por Yamaha, incluso si los vende y los instala un
concesionario Yamaha.
Piezas y accesorios no originales y modifica-
ciones
Aunque puede encontrar productos no originales
de diseño y calidad similares a los de los acceso-
rios originales Yamaha, tenga en cuenta que algu-
nos de esos accesorios o modificaciones no sonadecuados porque pueden representar un peligro
para su propia seguridad o la de otras personas.
La instalación de productos no originales o la rea-
lización de modificaciones en el ATV que alteren
cualquiera de las características de diseño o fun-
cionamiento del vehículo pueden suponer un peli-
gro de lesiones graves o mortales, tanto para
usted como para otras personas. Usted es respon-
sable de toda lesión relacionada con alteraciones
del vehículo.
Tenga siempre presente los siguientes puntos
cuando vaya a adquirir un accesorio o a usar un
ATV que disponga de accesorios.

Los accesorios deben colocarse de manera fir-
me y segura. Un accesorio que pueda cambiar
de posición o que se salga durante la marcha
puede afectar a su capacidad de controlar el
ATV.
No monte un accesorio donde pueda interferir
con su capacidad para controlar el ATV, por
ejemplo, no fije al manillar un objeto pesado que
pueda dificultar el manejo de la dirección, un ac-
cesorio que le impida moverse libremente en el
asiento o uno que limite la visión (entre otras po-
sibilidades).
U1AB60S0.book Page 7 Wednesday, April 29, 2009 1:24 PM
