OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE
MANUAL DEL PROPIETARIO
1NS-F8199-61
READ THIS MANUAL CAREFULLY!
It contains important safety information.
LIRE ATTENTIVEMENT CE MANUEL!
Il comprend d’importantes informations de sécurité.
¡LEA ESTE MANUAL ATENTAMENTE!
Contiene indicaciones importantes acerca de la seguridad.
DIC183

AVERTISSEMENT
LIRE ATTENTIVEMENT CE MANUEL!
Il comprend d’importantes informations
de sécurité.
MANUEL DU PROPRIÉTAIRE
YFM35FGD
YFM350FAD
Ce VTT ne doit pas être piloté par les enfants de moins de 16 ans.
1NS-F8199-61-F0
U1NS61F0.book Page 1 Tuesday, May 15, 2012 2:10 PM

FBU17136
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel
doit être remis avec le véhicule en cas de vente de ce dernier.
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, É.-U.
Fabricant
29 février,
2012
Conformément à la Directive 2006/42/CE
Nous, la YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japon, déclarons sous notre seule responsabilité, que le produit
(Marque, modèle)
faisant l’objet de cette déclaration, est conforme aux prescriptions fondamentales en
matière de santé et aux prescriptions en matière de sécurité\
de la Directive 2006/42/CE(le cas échéant)ainsi qu’aux prescriptions des autres Directives de la CEE établies dans ce domaine :
2004/108/CE
(Titre et/ou numéro et date de promulgation d’autres directives CEE)
(le cas échéant)
Pour mettre en pratique dans les règles les prescriptions en matièr\
e de
sécurité et de santé stipulées dans les Directives de la CEE\
, il a été tenu
compte des normes et/ou des caractéristiques techniques suivantes :
EN15997, ANSI/SVIA 1-2010
(Titre et/ou numéro et date d’établissement de normes et/ou de caractéristiques)Délégué autorisé
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Pays-Bas
Signature
Directeur général
RV Engineering Division
Recreational Vehicle Business Unit
Business Development Operations
YAMAHA MOTOR CO., LTD.
Date de délivrance
Déclaration de conformité CE
YFM350FWA (YFM35FG) (5Y4AH13W0C0515667–)
EN15997, ANSI/SVIA 1-2010
29 February, 2012
YFM350FWA (YFM35FG) (5Y4AH13W0C0515667–)
We, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japan, declare in sole responsibility, that the product
(Make, model)
(If applicable)
and to the other relevant Directives of EEC
2004/108/EC
(Title and/or number and date of issue of the other Directives of EEC)
(If applicable)YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, The Netherlands
Signature
Eiji Kato
Date of Issue
to which this declaration applies, conforms to the essential health and
safety requirements of Directive 2006/42/EC
To effect correct application of the essential health and safety requirements
stated in the Directives of EEC, the following-standards and/or technical
specifications were consulted:
(Title and/or number and date of issue of standards and/or specifications)
Authorized Representative
EC Declaration of Conformity
conforming to Directive 2006/42/EC
Manufacturer
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, U.S.A.
General Manager
RV Engineering Division
Recreational Vehicle Business Unit
Business Development Operations
YAMAHA MOTOR CO., LTD.
Eiji Kato
U1NS61F0.book Page 1 Tuesday, May 15, 2012 2:10 PM

FBU17170
INTRODUCTION
FBU17292Nous remercions le propriétaire pour son achat du modèle YFM35FGD/YFM350FAD de Yamaha. Ce VTT
représente le fruit de nombreuses années d’expérience de Yamaha dans la production de véhicules de
sport, de tourisme et de course. Ce véhicule permettra à son pilote de pleinement apprécier la perfection
technique et la fiabilité qui ont fait de Yamaha un leader dans ces domaines.
Ce manuel apporte une meilleure compréhension des caractéristiques et du fonctionnement du véhicule.
Le manuel donne en outre des conseils importants relatifs à la sécurité. Il informe sur les compé-
tences et techniques particulières indispensables au pilotage du véhicule. Ce manuel explique éga-
lement les procédés d’inspection et d’entretien élémentaires. Les concessionnaires Yamaha sont au ser-
vice de leur clientèle et répondront à toute question concernant le fonctionnement ou l’entretien de ce
véhicule.
MESSAGES DE SÉCURITÉ IMPORTANTS :●Lire ce manuel dans son intégralité avant d’utiliser ce véhicule. Il est impératif de bien comprendre toutes
les instructions.●Respecter les instructions reprises sur les étiquettes d’avertissement et d’attention collées sur le véhi-
cule.●Ce VTT ne doit pas être piloté par les moins de 16 ans.
U1NS61F0.book Page 1 Tuesday, May 15, 2012 2:10 PM

FBU17330
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FBU17342LE NON-RESPECT DES AVERTISSEMENTS DONNÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES, VOIRE LA MORT.
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis.Il s’agit du symbole de danger. Il est destiné à alerter d’un danger po-
tentiel de blessures. Se conformer à toutes les instructions de sécu-
rité suivant ce symbole afin d’éviter tout risque de blessures, voire
de mort.
Un AVERTISSEMENT signale une situation dangereuse qui, si elle
n’est pas évitée, peut provoquer des blessures graves, voire la mort.
La mention ATTENTION indique les précautions particulières à pren-
dre pour éviter d’endommager le véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la sim-
plification des divers travaux.
AVERTISSEMENT
ATTENTIONN.B.U1NS61F0.book Page 1 Tuesday, May 15, 2012 2:10 PM

FBU17420
TABLE DES MATIÈRES
EMPLACEMENT DES ÉTIQUETTES
D’AVERTISSEMENT ET DE
CARACTÉRISTIQUES .................................. 1-1
CONSIGNES DE SÉCURITÉ ........................ 2-1
DESCRIPTION .............................................. 3-1Vue gauche ................................................. 3-1
Vue droite .................................................... 3-1
Commandes et instruments ........................ 3-2
COMMANDES ET INSTRUMENTS ............... 4-1 Contacteur à clé ......................................... 4-1
Témoins et témoin d’alerte ......................... 4-2
Compteur de vitesse .................................. 4-3
Commodos ................................................. 4-5
Levier des gaz ............................................ 4-7
Limiteur de vitesse ..................................... 4-7
Levier de frein avant ................................... 4-8
Levier et pédale de frein arrière ................. 4-8
Frein de stationnement .............................. 4-9
Sélecteur de marche ................................ 4-10
Bouchon du réservoir de carburant .......... 4-10
Carburant ................................................. 4-11 Robinet de carburant ................................4-13
Starter .......................................................4-14
Selle ..........................................................4-15
Compartiment de rangement ....................4-16
Porte-bagages avant ................................4-17
Porte-bagages arrière ...............................4-17
Réglage des combinés
ressort-amortisseur avant .......................4-17
Réglage du combiné ressort-amortisseur arrière .....................................................4-19
CONTRÔLES AVANT UTILISATION .............5-1 Carburant ....................................................5-3
Huile moteur ...............................................5-3
Huile de couple conique arrière ..................5-3
Huile de différentiel .....................................5-3
Freins avant et arrière .................................5-3
Levier des gaz ............................................5-4
Pneus ..........................................................5-4
Visserie du châssis .....................................5-7
Instruments, éclairage et commandes ........5-7
UTILISATION..................................................6-1 Mise en marche d’un moteur froid ..............6-1U1NS61F0.book Page 1 Tuesday, May 15, 2012 2:10 PM

Mise en marche d’un moteur chaud ........... 6-3
Fonctionnement du sélecteur de marche et conduite en marche arrière .................. 6-3
Rodage du moteur ..................................... 6-5
Stationnement ............................................ 6-5
Stationnement en pente ............................. 6-6
Accessoires et chargement ........................ 6-7
CONDUITE DU VTT ...................................... 7-1 SE FAMILIARISER AVEC LE VTT ............. 7-2
CONDUIRE AVEC ATTENTION ET DISCERNEMENT ..................................... 7-2
ÊTRE ATTENTIF AUX CONDITIONS DU TERRAIN .......................................... 7-10
PRISE DE VIRAGES ................................ 7-14
MONTÉE DES PENTES ........................... 7-15
DESCENTE DES PENTES ....................... 7-18
TRAVERSÉE LATÉRALE D’UNE PENTE .................................................... 7-20
TRAVERSÉE DES EAUX PEU PROFONDES ......................................... 7-21
CONDUITE SUR TERRAIN ACCIDENTÉ ........................................... 7-23
DÉRAPAGE ET PATINAGE ..................... 7-24
QUE FAIRE SI... ....................................... 7-25
QUE FAIRE... ............................................ 7-25 ENTRETIENS ET RÉGLAGES
PÉRIODIQUES ...............................................8-1
Manuel du propriétaire et trousse de réparation ..................................................8-2
Entretiens périodiques du système antipollution ...............................................8-3
Entretiens périodiques et fréquences de graissage ..................................................8-5
Contrôle de la bougie ................................8-10
Huile moteur et cartouche du filtre à huile ........................................................8-12
Huile de couple conique arrière ................8-17
Changement de l’huile de différentiel .......8-20
Nettoyage de l’élément du filtre à air ........8-21
Nettoyage du pare-étincelles ....................8-24
Tube de vidange du conduit de refroidissement de la courroie
trapézoïdale ............................................8-25
Bouchon de vidange du carter de la courroie trapézoïdale ..............................8-26
Réglage du carburateur ............................8-26
Réglage du régime de ralenti du moteur .....................................................8-27
Réglage de la garde du levier des gaz .....8-28
Jeu des soupapes .....................................8-29
Réglage du câble de sécurité du sélecteur de marche ...............................8-29
U1NS61F0.book Page 2 Tuesday, May 15, 2012 2:10 PM

1-1
1
FBU29680

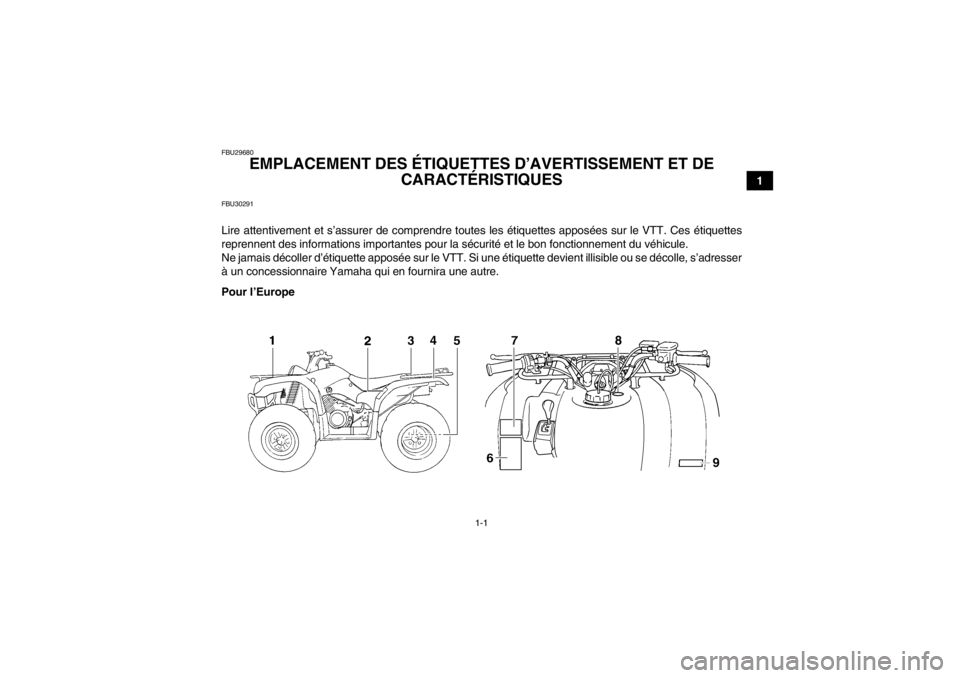

EMPLACEMENT DES ÉTIQUETTES D’AVERTISSEMENT ET DE CARACTÉRISTIQUES
FBU30291Lire attentivement et s’assurer de comprendre toutes les étiquettes apposées sur le VTT. Ces étiquettes
reprennent des informations importantes pour la sécurité et le bon fonctionnement du véhicule.
Ne jamais décoller d’étiquette apposée sur le VTT. Si une étiquette devient illisible ou se décolle, s’adresser
à un concessionnaire Yamaha qui en fournira une autre.
Pour l’Europe
8
9
U1NS61F0.book Page 1 Tuesday, May 15, 2012 2:10 PM

2-1
2
FBU17431
CONSIGNES DE SÉCURITÉ
FBU17565UN VTT N’EST PAS UN JOUET ET SA CON-DUITE PEUT ÊTRE DANGEREUSE.Un VTT se manie différemment des autres véhicu-
les, y compris des motocyclettes et des voitures.
Un accident ou un capotage sont vite arrivés et
peuvent survenir si les précautions nécessaires ne
sont pas prises, même lors de l’exécution de
manœuvres de routine, telles que la prise de vira-
ges et la conduite en côte ou sur des obstacles.
Le non-respect des instructions suivantes peut
causer des BLESSURES GRAVES OU MÊME
ENTRAÎNER LA MORT :●Lire attentivement ce manuel et toutes les éti-
quettes apposées sur le véhicule et respecter
les marches à suivre décrites.●Ne jamais conduire un VTT sans avoir suivi un
cours de pilotage au préalable. Suivre un stage
de formation. Les pilotes débutants ou inexpéri-
mentés doivent suivre un cours de formation
auprès d’un instructeur certifié. Contacter unconcessionnaire VTT agréé pour plus de rensei-
gnements sur les écoles de pilotage les plus
proches.
●Toujours observer les recommandations suivan-
tes concernant l’âge du conducteur :
– Un enfant de moins de 16 ans ne doit jamais
conduire un VTT d’une cylindrée de plus de 90
cm³.●Ne jamais permettre aux moins de 16 ans de pi-
loter un VTT sans la supervision d’un adulte et
ne pas laisser rouler un jeune s’il n’a pas les ap-
titudes requises pour piloter le VTT en toute sé-
curité.●Ne jamais transporter de passager sur un VTT.●Ce véhicule est conçu pour une utilisation tout-
terrain uniquement. Ne pas l’utiliser sur des re-
vêtements de route tels que : trottoirs, allées,
parcs de stationnement, routes pavées, rues ou
autoroutes.
U1NS61F0.book Page 1 Tuesday, May 15, 2012 2:10 PM

2-3
2poids vers l’avant du véhicule. Ne jamais accé-
lérer brutalement. Ne jamais passer le sommet
d’une colline à vitesse élevée.
●Toujours recourir aux techniques de descente et
de freinage sur collines décrites dans ce ma-
nuel. Évaluer avec soin les conditions du terrain
avant de descendre une côte. Déplacer son
poids vers l’arrière du véhicule. Ne jamais déva-
ler une colline. Éviter de descendre une colline à
un angle qui ferait trop pencher le véhicule d’un
côté. Dans la mesure du possible, descendre
une pente tout droit.●Toujours recourir aux techniques de traversée
latérale de collines décrites dans ce manuel.
Éviter les collines au sol trop glissant ou meuble.
Déplacer son poids du côté de la montée. Ne ja-
mais tenter de faire demi-tour sur une colline
avant d’avoir maîtrisé la technique de prise de
virage sur un sol de niveau telle qu’elle est dé-
crite dans ce manuel. Éviter, dans la mesure du
possible, d’effectuer la traversée latérale d’une
pente trop raide.●Toujours recourir aux techniques recomman-
dées si le VTT cale ou recule lors de l’ascension
d’une colline. Maintenir une vitesse stable dans
une montée. Si le VTT cale ou recule, recourir à la technique spéciale de freinage décrite dans
ce manuel. Descendre du côté amont du véhi-
cule ou, si le VTT est dirigé droit vers l’amont,
descendre d’un des côtés. Tourner le VTT et
l’enfourcher, en suivant le procédé décrit dans
ce manuel.
●Toujours tenter de repérer les obstacles avant
de rouler sur un terrain inconnu.●Toujours éviter les obstacles de grande taille,
tels que des rochers ou des arbres abattus. Re-
courir aux techniques de traversée d’obstacles
décrites dans ce manuel.●Être particulièrement vigilant lorsque le véhicule
patine ou glisse. Apprendre à contrôler le pati-
nage ou le glissement en s’exerçant à faible vi-
tesse sur une surface uniforme et de niveau. Sur
des surfaces extrêmement glissantes, telles que
de la glace, rouler lentement et être très prudent
afin de limiter le risque de perte de contrôle du
véhicule.●Ne jamais conduire un VTT dans un courant
d’eau trop rapide ou dans de l’eau dont la pro-
fondeur dépasse celle recommandée dans ce
manuel. Ne pas oublier que des freins mouillés
peuvent réduire grandement les capacités de
U1NS61F0.book Page 3 Tuesday, May 15, 2012 2:10 PM
