YAMAHA GRIZZLY 350 2014 Manuale de Empleo (in Spanish)

1-1
1
SBU29680
LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y
ESPECIFICACIÓN
SBU30291Lea y asegúrese de haber comprendido el contenido de todas las etiquetas del ATV. Contienen informa-
ción importante para su utilización correcta y segura.
No elimine ninguna de las etiquetas colocadas en el ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facilitarle una de recambio.
Para Europa
8
9
U1NS62S0.book Page 1 Wednesday, April 10, 2013 8:50 AM

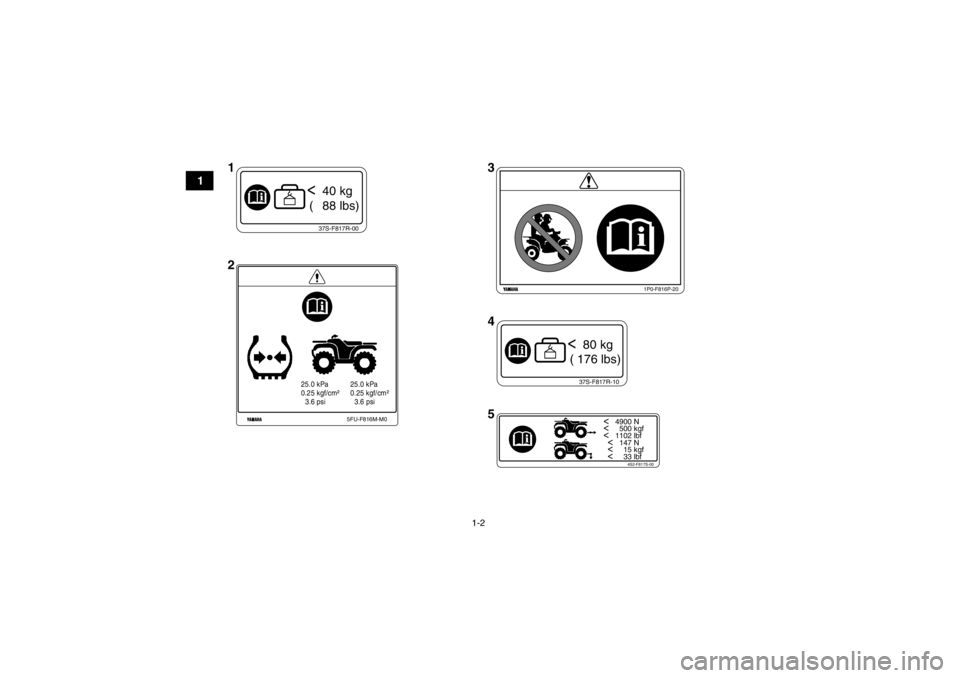

1-2
1
37S-F817R-00< 40 kg
( 88 lbs)
25.0 kPa
0.25 kgf/cm²
3.6 psi 25.0 kPa
0.25 kgf/cm²
3.6 psi
5FU-F816M-M0
37S-F817R-10< 80 kg
( 176 lbs)
< 4900 N< 500 kgf< 1102 lbf
< 147 N
< 15 kgf
< 33 lbf
4S2-F817S-00
1P0-F816P-20
1
4
2 3
5
U1NS62S0.book Page 2 Wednesday, April 10, 2013 8:50 AM

1-3
1

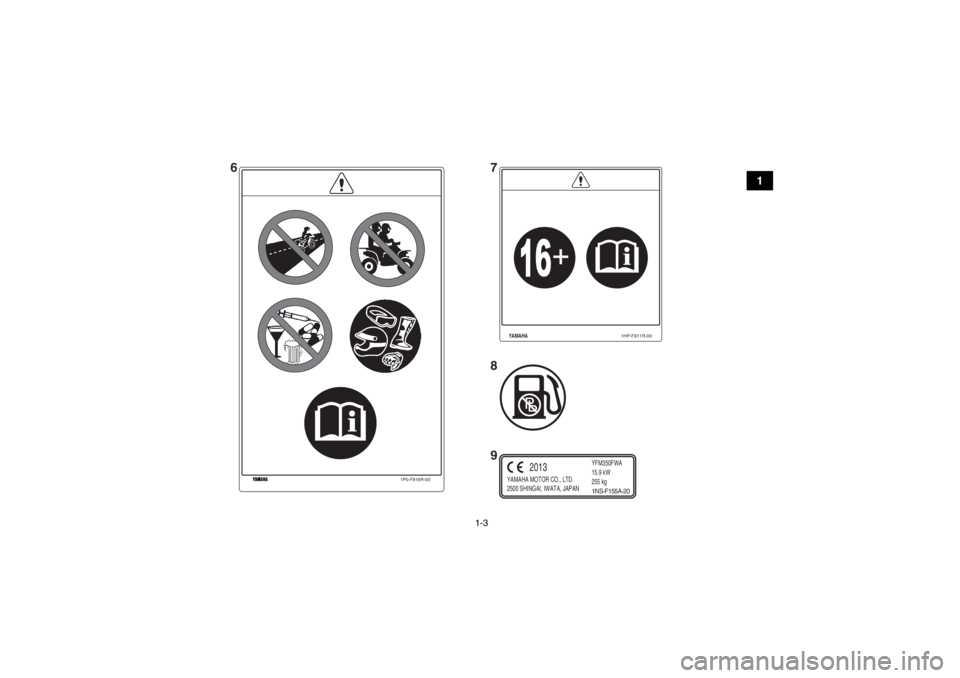

1P0-F816R-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM350FWA
15.9 kW
255 kg
2013
1NS-F155A-20
YAMAHA
1HP-F811R-00
67
8
9
U1NS62S0.book Page 3 Wednesday, April 10, 2013 8:50 AM

1-4
1Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, compruebe los pic-
togramas que corresponden a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
Para ATV tipo 1, categoría Y12, utilización a
partir de los 12 años.
La utilización de este ATV por niños
menores de 12 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.
Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
U1NS62S0.book Page 4 Wednesday, April 10, 2013 8:50 AM

1-5
1

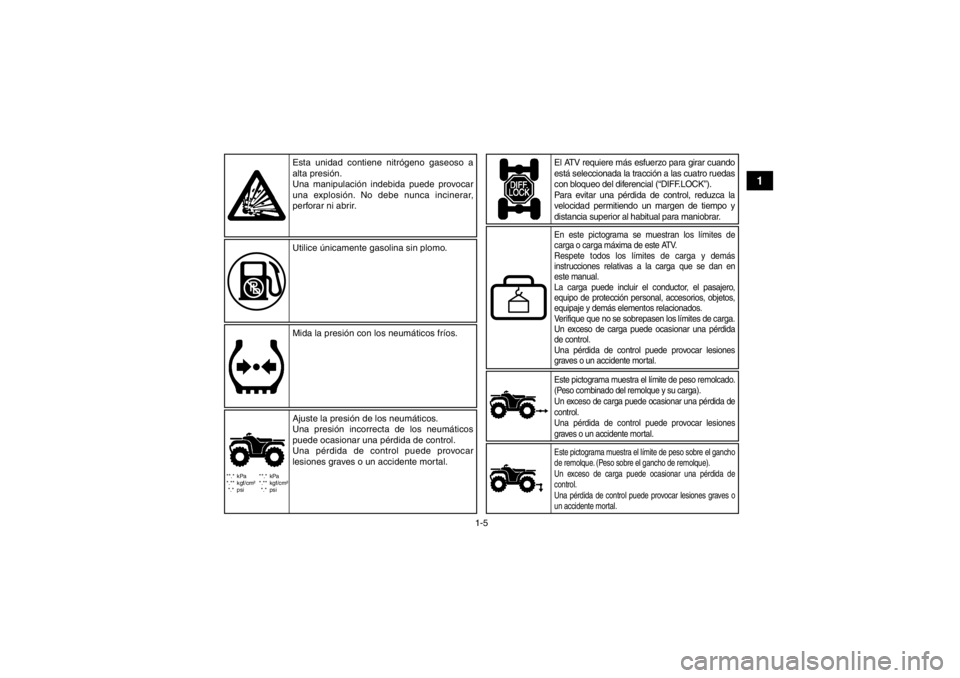

**.* kPa
*.** kgf/cm²*.* psi **.* kPa
*.** kgf/cm²
*.* psi
Este pictograma muestra el límite de peso remolcado.
(Peso combinado del remolque y su carga).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
Utilice únicamente gasolina sin plomo.
Mida la presión con los neumáticos fríos.
El ATV requiere más esfuerzo para girar cuando
está seleccionada la tracción a las cuatro ruedas
con bloqueo del diferencial (“DIFF.LOCK”).
Para evitar una pérdida de control, reduzca la
velocidad permitiendo un margen de tiempo y
distancia superior al habitual para maniobrar.
Ajuste la presión de los neumáticos.
Una presión incorrecta de los neumáticos
puede ocasionar una pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
En este pictograma se muestran los límites de
carga o carga máxima de este ATV.
Respete todos los límites de carga y demás
instrucciones relativas a la carga que se dan en
este manual.
La carga puede incluir el conductor, el pasajero,
equipo de protección personal, accesorios, objetos,
equipaje y demás elementos relacionados.
Verifique que no se sobrepasen los límites de carga.
Un exceso de carga puede ocasionar una pérdida
de control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.Este pictograma muestra el límite de peso sobre el gancho
de remolque. (Peso sobre el gancho de remolque).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones graves o
un accidente mortal.
U1NS62S0.book Page 5 Wednesday, April 10, 2013 8:50 AM

1-6
1
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
341
2
3
4

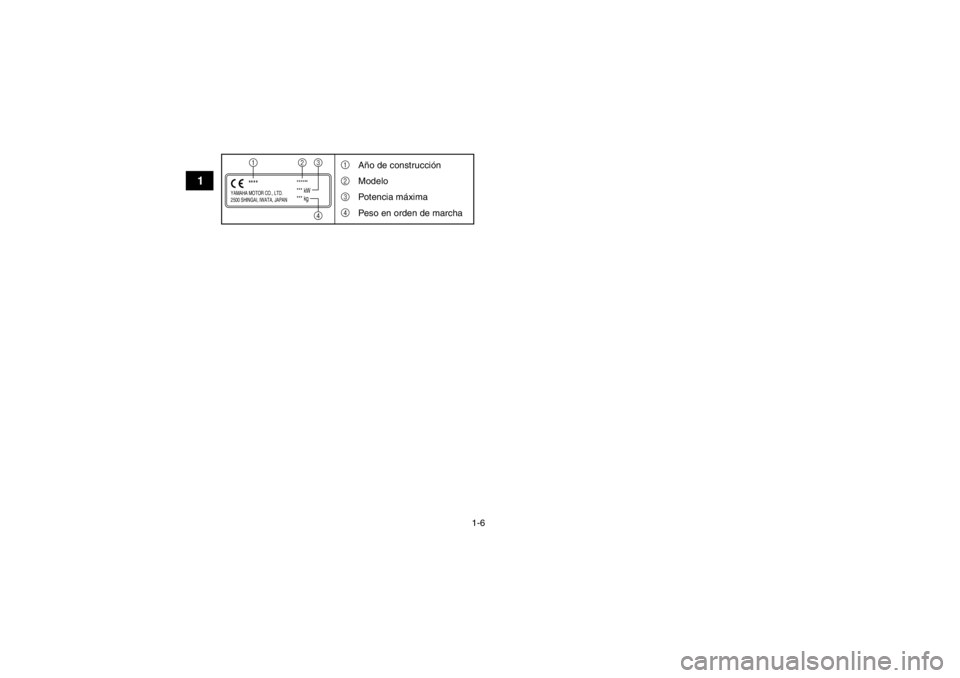

Año de construcción
Modelo
Potencia máxima
Peso en orden de marcha
U1NS62S0.book Page 6 Wednesday, April 10, 2013 8:50 AM

1-7
1

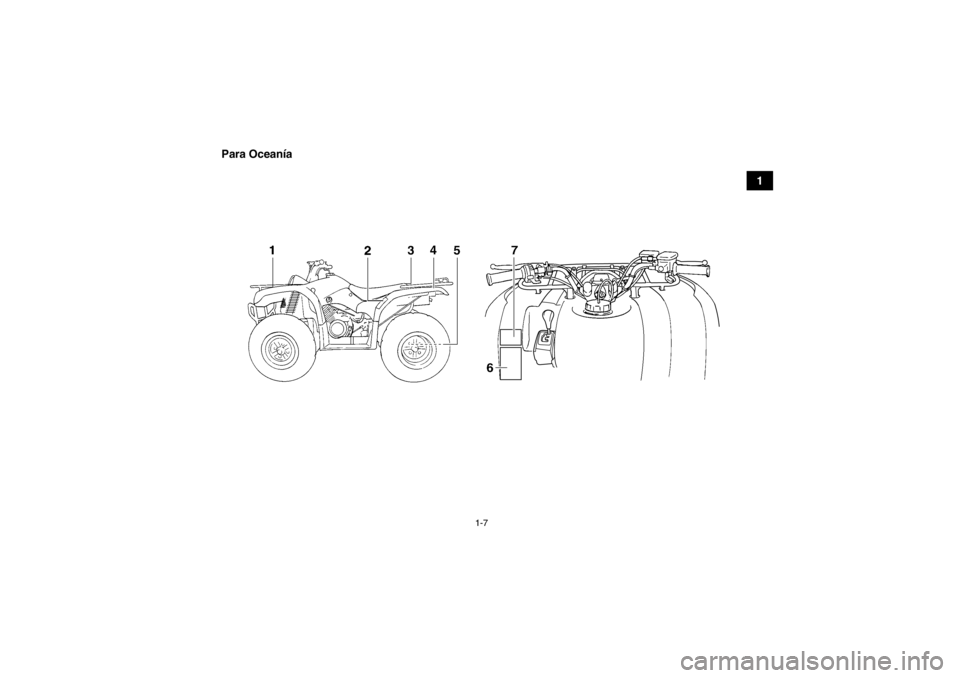

Para Oceanía
U1NS62S0.book Page 7 Wednesday, April 10, 2013 8:50 AM

1-8
1

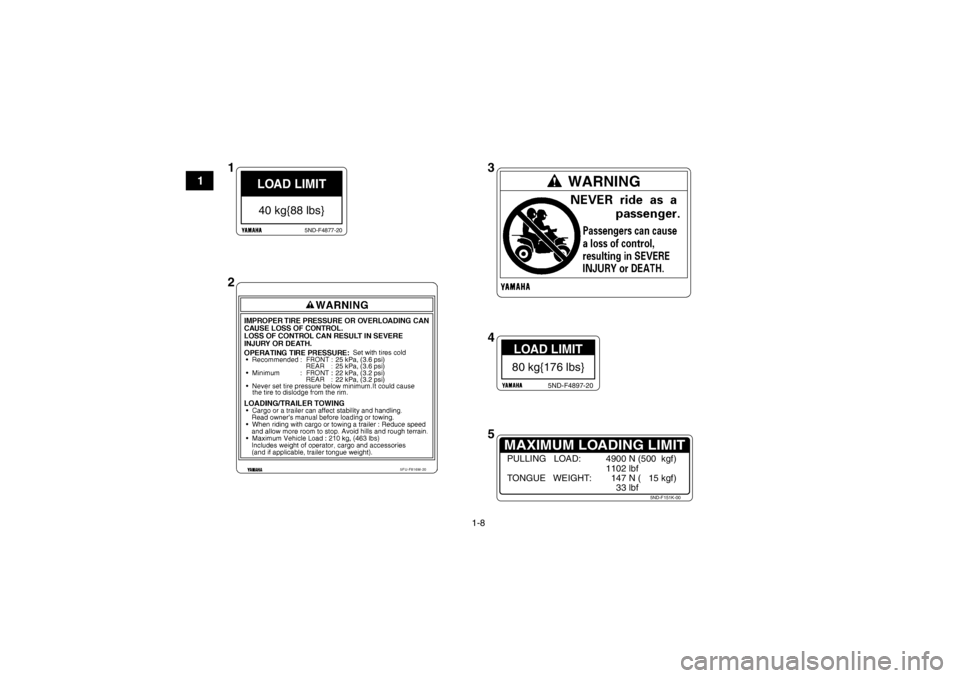

5FU-F816M-20
25 kPa, (3.6 psi)
25 kPa, (3.6 psi)
22 kPa, (3.2 psi)
22 kPa, (3.2 psi)
LOAD LIMIT40 kg{88 lbs}
5ND-F4877-20
LOAD LIMIT80 kg{176 lbs}
5ND-F4897-20
MAXIMUM LOADING LIMIT
5ND-F151K-00
PULLING LOAD: 4900 N (500 kgf)1102 lbf
TONGUE WEIGHT: 147 N ( 15 kgf) 33 lbf
13
2
4
5
U1NS62S0.book Page 8 Wednesday, April 10, 2013 8:50 AM

1-9
1

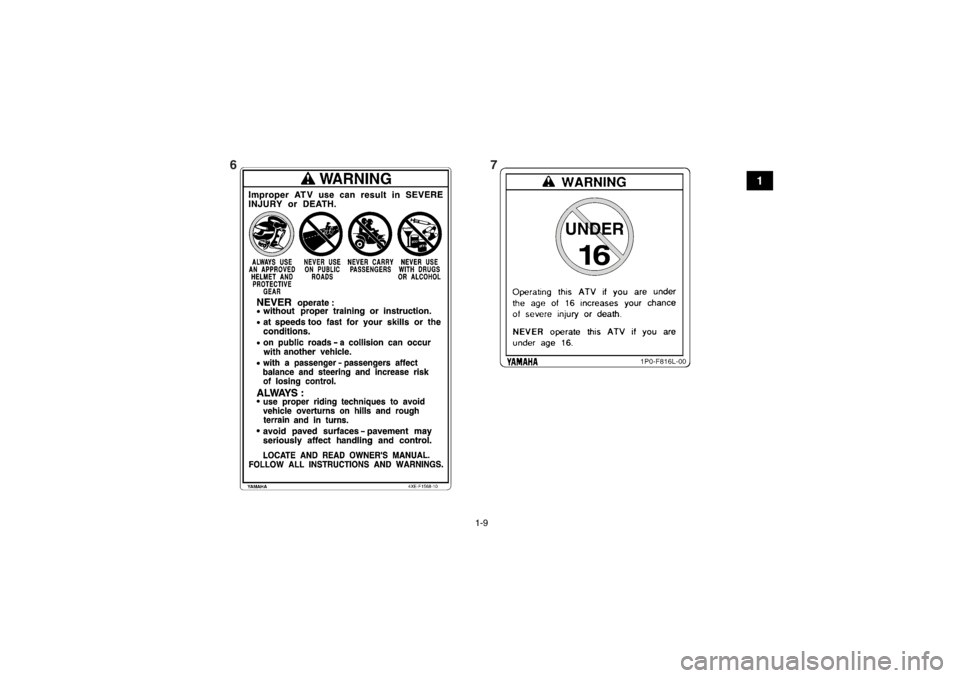

67
U1NS62S0.book Page 9 Wednesday, April 10, 2013 8:50 AM

2-1
2
SBU17431
INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU17565EL ATV NO ES UN JUGUETE; SU CONDUC-CIÓN PUEDE RESULTAR PELIGROSA.El ATV se conduce de modo distinto a otros vehí-
culos como los coches o las motocicletas. Se pue-
de producir rápidamente una colisión o un vuelco,
incluso durante maniobras de rutina como giros,
conducción en laderas o paso sobre obstáculos, si
no se toman las debidas precauciones.
Si no sigue estas instrucciones, puede sufrir LE-
SIONES GRAVES O INCLUSO LA MUERTE:●Lea atentamente este manual y todas las eti-
quetas, y siga los procedimientos de manejo
descritos.●No conduzca nunca un ATV sin la instrucción
adecuada. Asista a un curso de formación. Los
principiantes deben recibir formación por parte
de un instructor titulado. Consulte a un distribui-
dor autorizado de ATV para informarse de los
cursos de formación que se impartan más cer-
ca.
●Siga siempre las recomendaciones en cuanto a
la edad:
– Un niño menor de 16 años no debe conducir
nunca un ATV con un motor de una cilindrada
superior a los 90 cc.●No permita que un niño menor de 16 años ma-
neje un ATV sin la supervisión de un adulto, ni
que utilice el vehículo de forma continuada si ca-
rece de la destreza suficiente para manejarlo
con seguridad.●No lleve nunca un pasajero en el ATV.●Este vehículo está destinado únicamente para
uso en superficies no pavimentadas. No lo utili-
ce en superficies pavimentadas tales como:
aceras, caminos particulares, áreas de estacio-
namiento, carreteras pavimentadas, vías públi-
cas y autovías.●Esté alerta ante la posible presencia de otros
vehículos cuando conduzca por calles o carrete-
ras no pavimentadas. Asegúrese de conocer las
leyes y reglamentaciones del país antes de cir-
cular por calles o carreteras públicas sin pavi-
mentar.
