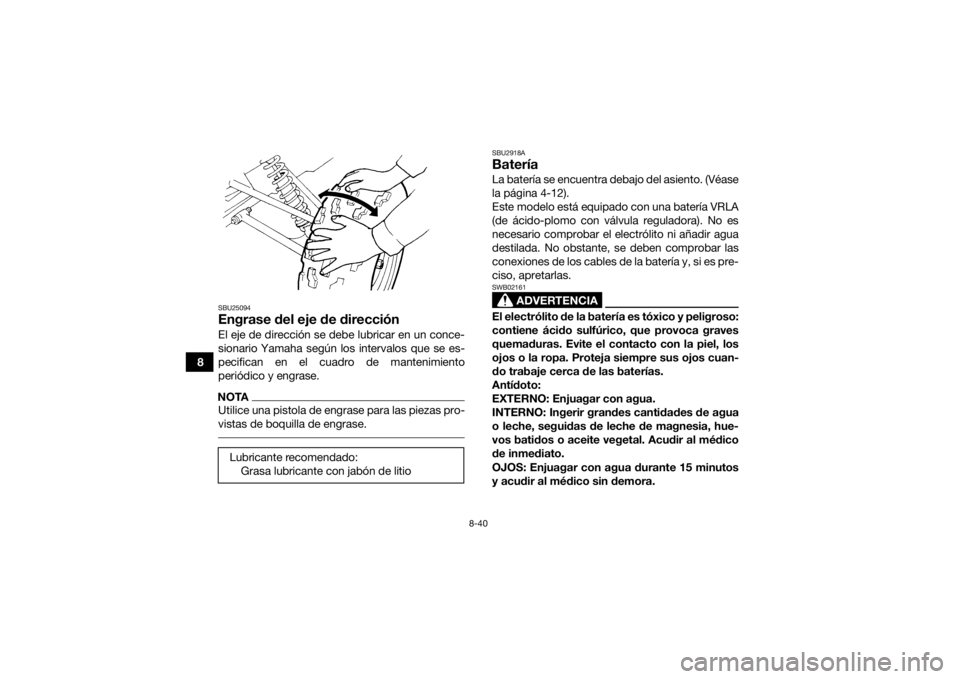

SBU25094Engrase del eje de direcciónEl eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
SBU2918ABateríaLa batería se encuentra debajo del asiento. (Véase
la página 4-12).
Este modelo está equipado con una batería VRLA
(de ácido-plomo con válvula reguladora). No es
necesario comprobar el electrólito ni añadir agua
destilada. No obstante, se deben comprobar las
conexiones de los cables de la batería y, si es pre-
ciso, apretarlas.
ADVERTENCIA
SWB02161El electrólito de la batería es tóxico y peligroso:
contiene ácido sulfúrico, que provoca graves
quemaduras. Evite el contacto con la piel, los
ojos o la ropa. Proteja siempre sus ojos cuan-
do trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.
OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
Lubricante recomendado:
Grasa lubricante con jabón de litio
UB1463S0.book Page 40 Wednesday, August 3, 2016 3:14 PM

10-2
10
Tipo:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de aceite:2.20 L (2.33 US qt, 1.94 Imp.qt)
Con cartucho de repuesto del filtro de aceite: 2.30 L (2.43 US qt, 2.02 Imp.qt)Caja del engranaje final:Tipo:Aceite Yamaha para cardanes con fricción modificada
Plus (Ref.: ACC-SHFTL-PL-32) o aceite de engranaje
hipoidal SAE 80 API GL-4
Cantidad:
0.23 L (0.24 US qt, 0.20 Imp.qt)
Filtro de aire:Filtro de aire:Elemento húmedoCombustible:Combustible recomendado:Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible: 13.5 L (3.56 US gal, 2.97 Imp.gal)
Cantidad de reserva de combustible:
3.3 L (0.87 US gal, 0.73 Imp.gal)Carburador:Modelo × cantidad:
BSR33 x 1Bujía(s):Fabricante/modelo: NGK/DR8EA
Distancia entre electrodos de la bujía: 0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria: 41/21 × 24/18 × 33/9 (9.545)
Tipo de transmisión: Correa trapezoidal automática
Operación:
Operación con mano izquierda
0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
UB1463S0.book Page 2 Wednesday, August 3, 2016 3:14 PM

10-3
10
Marcha adelante:35/20 (1.750)
Marcha atrás: 26/15 (1.733)Chasis:Tipo de bastidor:Bastidor de tubos de acero
Ángulo del eje delantero: 4.00 grados
Base del ángulo de inclinación:
21.0 mm (0.83 in)Neumático delantero:Tipo:Sin cámara
Tamaño:
AT25 x 8-12
Fabricante/modelo: CHENG SHIN/C828 (AUS, NZL)
MAXXIS/MU13 (EUR, FRA, GBR)Neumático trasero:Tipo:Sin cámara
Tamaño:
AT25 x 10-12
Fabricante/modelo: CHENG SHIN/C828 (AUS, NZL)
MAXXIS/MU14 (EUR, FRA, GBR)Carga:Carga máxima:210.0 kg (463 lb) (Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)
Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
25.0 kPa (0.250 kgf/cm2, 3.6 psi)
Trasero: 25.0 kPa (0.250 kgf/cm2, 3.6 psi)
Mínimo: Delantero: 22.0 kPa (0.220 kgf/cm2, 3.2 psi)
Trasero: 22.0 kPa (0.220 kgf/cm2, 3.2 psi)Rueda delantera:Tipo de rueda:Rueda de panel
Tamaño de la llanta: 12 x 6.0ATRueda trasera:Tipo de rueda:Rueda de panel
Tamaño de la llanta: 12 x 7.5ATFreno delantero:Tipo:Freno de disco
Operación: Operación con mano derecha
Líquido de frenos especificado:
DOT 4
UB1463S0.book Page 3 Wednesday, August 3, 2016 3:14 PM
