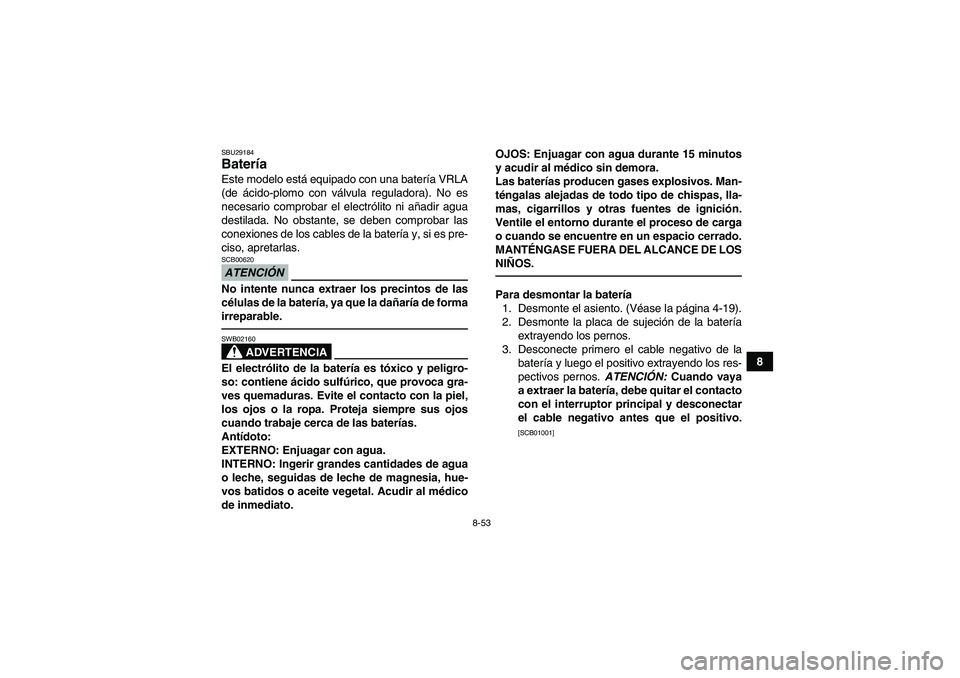

SBU29184Batería Este modelo está equipado con una batería VRLA
(de ácido-plomo con válvula reguladora). No es
necesario comprobar el electrólito ni añadir agua
destilada. No obstante, se deben comprobar las
conexiones de los cables de la batería y, si es pre-
ciso, apretarlas.ATENCIÓNSCB00620No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de forma
irreparable.
ADVERTENCIA
SWB02160El electrólito de la batería es tóxico y peligro-
so: contiene ácido sulfúrico, que provoca gra-
ves quemaduras. Evite el contacto con la piel,
los ojos o la ropa. Proteja siempre sus ojos
cuando trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS.
Para desmontar la batería
1. Desmonte el asiento. (Véase la página 4-19).
2. Desmonte la placa de sujeción de la batería
extrayendo los pernos.
3. Desconecte primero el cable negativo de la
batería y luego el positivo extrayendo los res-
pectivos pernos. ATENCIÓN: Cuando vaya
a extraer la batería, debe quitar el contacto
con el interruptor principal y desconectar
el cable negativo antes que el positivo.
[SCB01001]
U37S61S0.book Page 53 Monday, June 1, 2009 5:07 PM

8-54
8

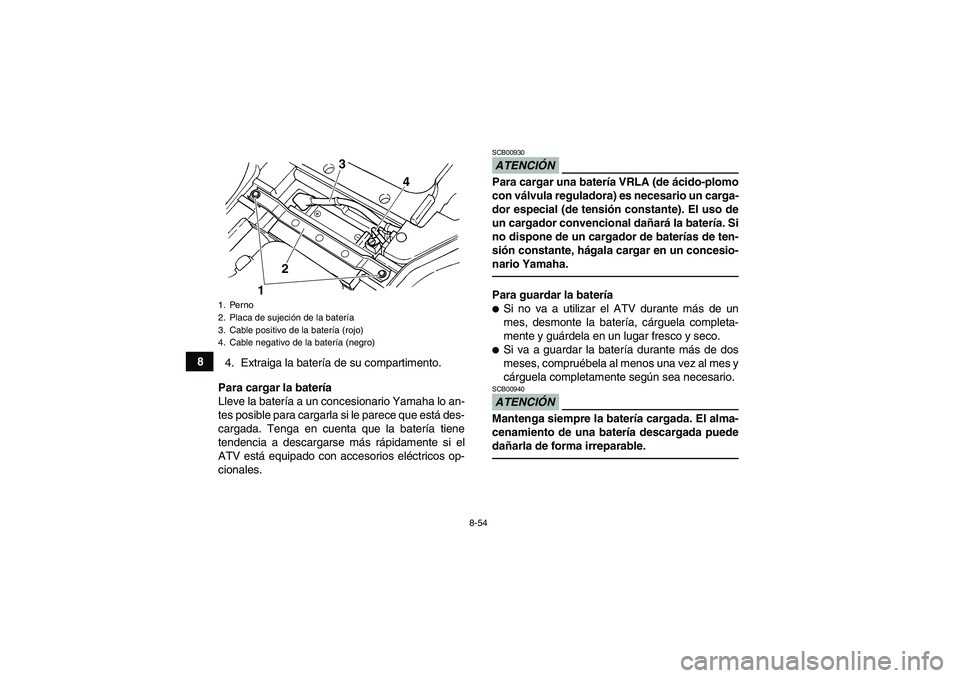

4. Extraiga la batería de su compartimento.
Para cargar la batería
Lleve la batería a un concesionario Yamaha lo an-
tes posible para cargarla si le parece que está des-
cargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si el
ATV está equipado con accesorios eléctricos op-
cionales.
ATENCIÓNSCB00930Para cargar una batería VRLA (de ácido-plomo
con válvula reguladora) es necesario un carga-
dor especial (de tensión constante). El uso de
un cargador convencional dañará la batería. Si
no dispone de un cargador de baterías de ten-
sión constante, hágala cargar en un concesio-
nario Yamaha.Para guardar la batería
Si no va a utilizar el ATV durante más de un
mes, desmonte la batería, cárguela completa-
mente y guárdela en un lugar fresco y seco.
Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al mes y
cárguela completamente según sea necesario.ATENCIÓNSCB00940Mantenga siempre la batería cargada. El alma-
cenamiento de una batería descargada puede
dañarla de forma irreparable.
1. Perno
2. Placa de sujeción de la batería
3. Cable positivo de la batería (rojo)
4. Cable negativo de la batería (negro)
3
4
12
U37S61S0.book Page 54 Monday, June 1, 2009 5:07 PM

8-55

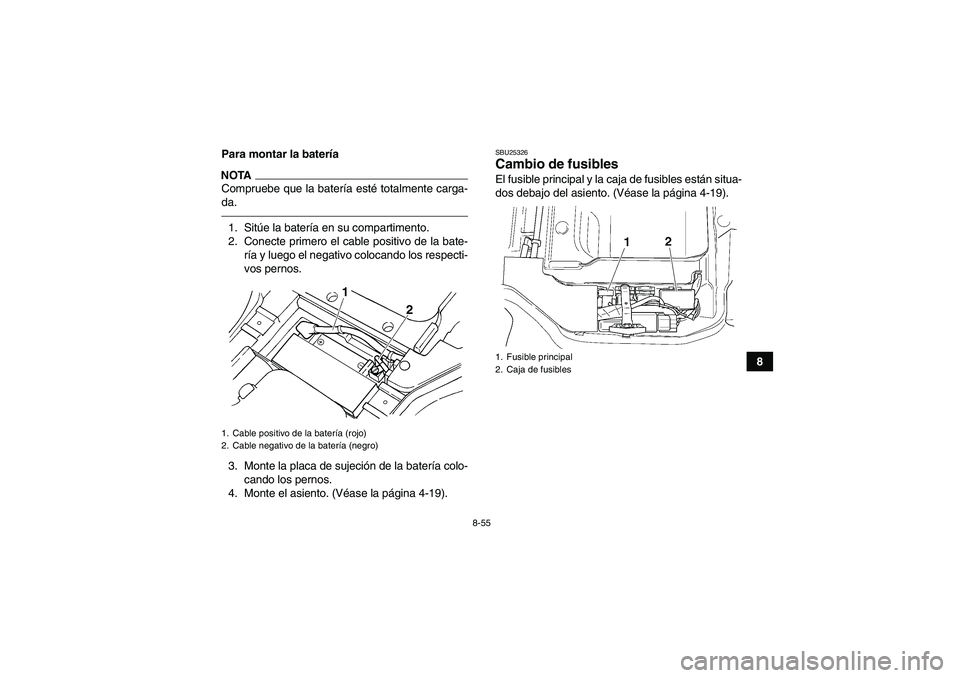

8 Para montar la batería
NOTACompruebe que la batería esté totalmente carga-
da.1. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la bate-
ría y luego el negativo colocando los respecti-
vos pernos.
3. Monte la placa de sujeción de la batería colo-
cando los pernos.
4. Monte el asiento. (Véase la página 4-19).
SBU25326Cambio de fusibles El fusible principal y la caja de fusibles están situa-
dos debajo del asiento. (Véase la página 4-19).
1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
1
2
1. Fusible principal
2. Caja de fusibles
U37S61S0.book Page 55 Monday, June 1, 2009 5:07 PM

8-56
8
Si un fusible está fundido, cámbielo del modo si-
guiente.
1. Gire la llave a la posición “OFF” y desactive
todos los circuitos eléctricos.
1. Fusible principal
2. Fusible principal de repuesto
1. Fusible del faro
2. Fusible del encendido
3. Fusible de la toma de corriente continua
4. Fusible de la tracción integral
5. Fusible del sistema de intermitencia
6. Fusible de repuesto (cuentakilómetros y reloj)
7. Fusible de reserva
U37S61S0.book Page 56 Monday, June 1, 2009 5:07 PM

8-57
8

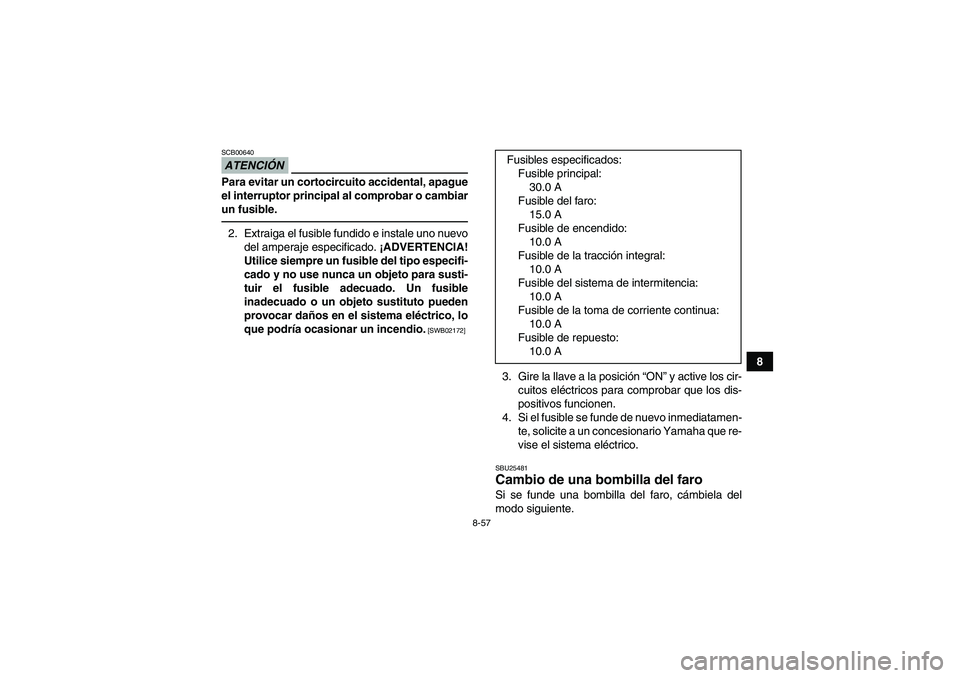

ATENCIÓNSCB00640Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible.2. Extraiga el fusible fundido e instale uno nuevo
del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02172]
3. Gire la llave a la posición “ON” y active los cir-
cuitos eléctricos para comprobar que los dis-
positivos funcionen.
4. Si el fusible se funde de nuevo inmediatamen-
te, solicite a un concesionario Yamaha que re-
vise el sistema eléctrico.SBU25481Cambio de una bombilla del faro Si se funde una bombilla del faro, cámbiela del
modo siguiente.Fusibles especificados:
Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible de encendido:
10.0 A
Fusible de la tracción integral:
10.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de la toma de corriente continua:
10.0 A
Fusible de repuesto:
10.0 A
U37S61S0.book Page 57 Monday, June 1, 2009 5:07 PM

8-58

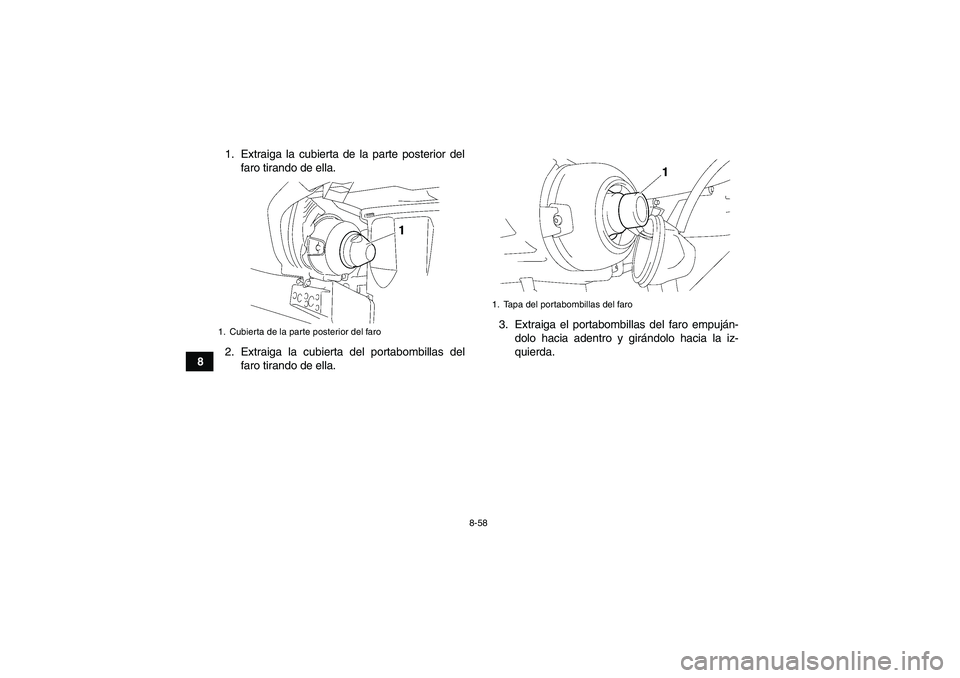

81. Extraiga la cubierta de la parte posterior del
faro tirando de ella.
2. Extraiga la cubierta del portabombillas del
faro tirando de ella.3. Extraiga el portabombillas del faro empuján-
dolo hacia adentro y girándolo hacia la iz-
quierda.
1. Cubierta de la parte posterior del faro
1. Tapa del portabombillas del faro
U37S61S0.book Page 58 Monday, June 1, 2009 5:07 PM

8-59

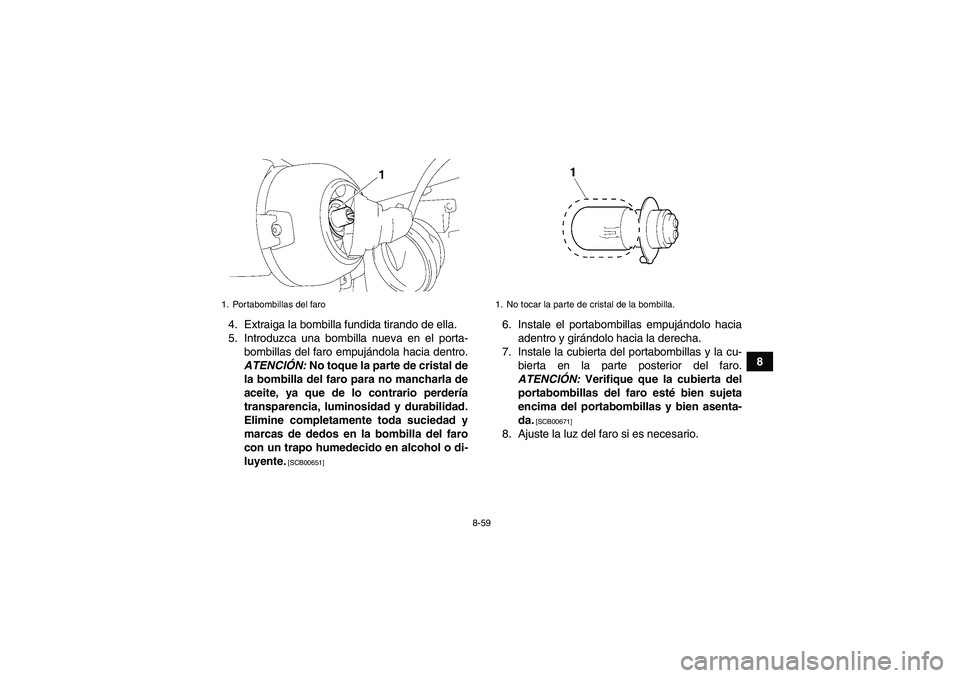

8 4. Extraiga la bombilla fundida tirando de ella.
5. Introduzca una bombilla nueva en el porta-
bombillas del faro empujándola hacia dentro.
ATENCIÓN: No toque la parte de cristal de
la bombilla del faro para no mancharla de
aceite, ya que de lo contrario perdería
transparencia, luminosidad y durabilidad.
Elimine completamente toda suciedad y
marcas de dedos en la bombilla del faro
con un trapo humedecido en alcohol o di-
luyente.
[SCB00651]
6. Instale el portabombillas empujándolo hacia
adentro y girándolo hacia la derecha.
7. Instale la cubierta del portabombillas y la cu-
bierta en la parte posterior del faro.
ATENCIÓN: Verifique que la cubierta del
portabombillas del faro esté bien sujeta
encima del portabombillas y bien asenta-
da.
[SCB00671]
8. Ajuste la luz del faro si es necesario.
1. Portabombillas del faro
1. No tocar la parte de cristal de la bombilla.
U37S61S0.book Page 59 Monday, June 1, 2009 5:07 PM

8-60
8

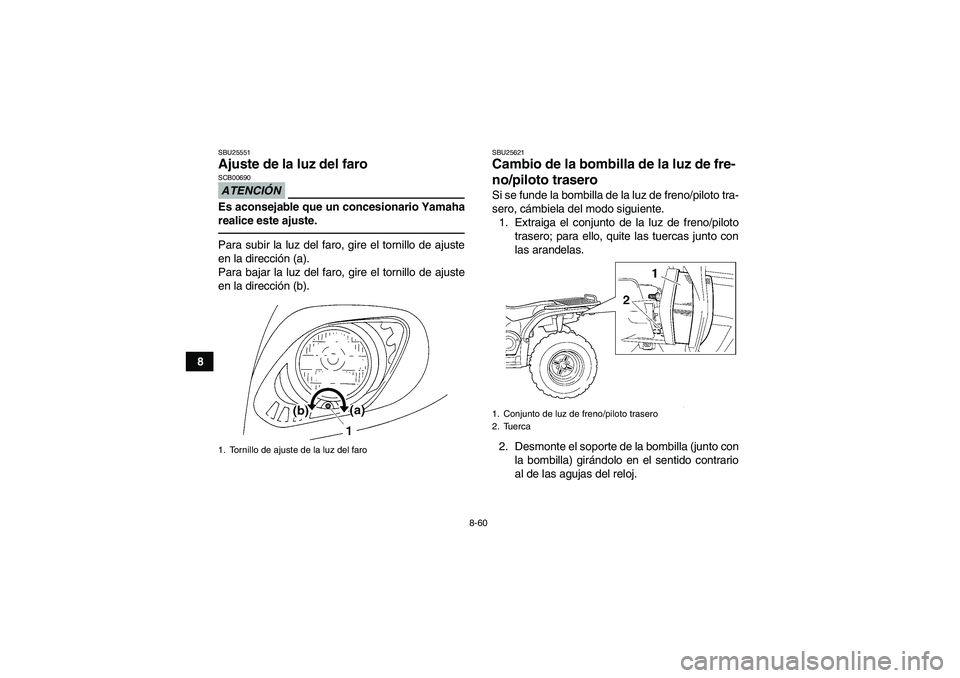

SBU25551Ajuste de la luz del faro ATENCIÓNSCB00690Es aconsejable que un concesionario Yamaha
realice este ajuste.Para subir la luz del faro, gire el tornillo de ajuste
en la dirección (a).
Para bajar la luz del faro, gire el tornillo de ajuste
en la dirección (b).
SBU25621Cambio de la bombilla de la luz de fre-
no/piloto trasero Si se funde la bombilla de la luz de freno/piloto tra-
sero, cámbiela del modo siguiente.
1. Extraiga el conjunto de la luz de freno/piloto
trasero; para ello, quite las tuercas junto con
las arandelas.
2. Desmonte el soporte de la bombilla (junto con
la bombilla) girándolo en el sentido contrario
al de las agujas del reloj.
1. Tornillo de ajuste de la luz del faro
1. Conjunto de luz de freno/piloto trasero
2. Tuerca
U37S61S0.book Page 60 Monday, June 1, 2009 5:07 PM

8-61

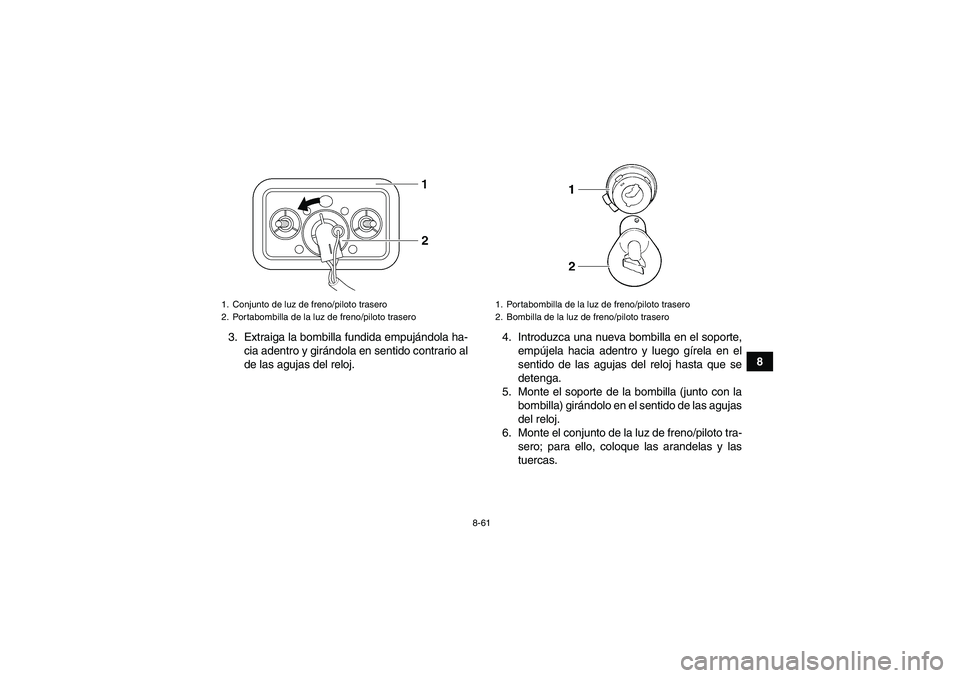

8 3. Extraiga la bombilla fundida empujándola ha-
cia adentro y girándola en sentido contrario al
de las agujas del reloj.4. Introduzca una nueva bombilla en el soporte,
empújela hacia adentro y luego gírela en el
sentido de las agujas del reloj hasta que se
detenga.
5. Monte el soporte de la bombilla (junto con la
bombilla) girándolo en el sentido de las agujas
del reloj.
6. Monte el conjunto de la luz de freno/piloto tra-
sero; para ello, coloque las arandelas y las
tuercas.
1. Conjunto de luz de freno/piloto trasero
2. Portabombilla de la luz de freno/piloto trasero
1. Portabombilla de la luz de freno/piloto trasero
2. Bombilla de la luz de freno/piloto trasero
U37S61S0.book Page 61 Monday, June 1, 2009 5:07 PM

8-62
8

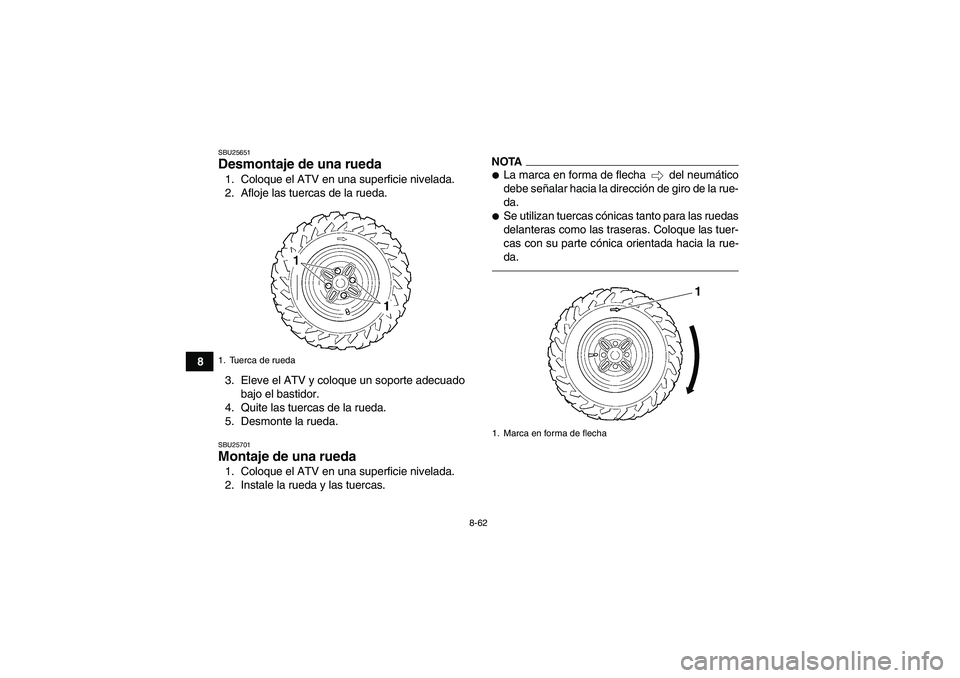

SBU25651Desmontaje de una rueda 1. Coloque el ATV en una superficie nivelada.
2. Afloje las tuercas de la rueda.
3. Eleve el ATV y coloque un soporte adecuado
bajo el bastidor.
4. Quite las tuercas de la rueda.
5. Desmonte la rueda.SBU25701Montaje de una rueda 1. Coloque el ATV en una superficie nivelada.
2. Instale la rueda y las tuercas.
NOTA
La marca en forma de flecha del neumático
debe señalar hacia la dirección de giro de la rue-
da.
Se utilizan tuercas cónicas tanto para las ruedas
delanteras como las traseras. Coloque las tuer-
cas con su parte cónica orientada hacia la rue-
da.
1. Tuerca de rueda
1. Marca en forma de flecha
1
