SBU28392NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de las pinzas, así como el
líquido de frenos.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados. 27 *Maneta de acelera-
ción • Comprobar funcionamiento.
• Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
• Engrase el cable y la caja de la maneta. √√√√√
28 *Interruptores de fre-
no delantero y tra-
sero • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
29 *Luces e interrupto-
res • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Ajuste las luces del faro. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U2LC61S0.book Page 10 Friday, February 21, 2014 10:46 AM

8-11
8
SBU23091Desmontaje y montaje de los panelesLos paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.
SBU30262Paneles A y C
Para desmontar un panel1. Desmonte el asiento. (Véase la página 4-19).
2. Tire hacia afuera por las partes indicadas. Acontinuación, tire hacia arriba tal y como se
indica.
1. Panel A
1. Panel B
2. Panel C
3. Panel D
4. Panel E
U2LC61S0.book Page 11 Friday, February 21, 2014 10:46 AM

8-12
8
Para montar un panel
1. Coloque el panel en su posición original. 2. Monte el asiento.
U2LC61S0.book Page 12 Friday, February 21, 2014 10:46 AM

8-13
8Panel B
Para desmontar el panel
1. Extraiga los pernos del portaequipajes supe-
rior.
2. Extraiga los pernos del portaequipajes de la parte inferior del guardabarros y, a continua-
ción, quite el portaequipajes. 3. Extraiga los tornillos de fijación rápida y tire
del panel hacia arriba para desmontarlo.1. Perno del portaequipajes (superior)
1
1
1
1. Perno del portaequipajes (debajo de los guardabarros)
U2LC61S0.book Page 13 Friday, February 21, 2014 10:46 AM

8-14
8
Para montar el panel
1. Sitúe el panel en su posición original y, a con-
tinuación, coloque los tornillos de fijación rá-
pida.
2. Monte el portaequipajes en la posición origi- nal y coloque los pernos del portaequipajes
en la parte inferior del guardabarros.
3. Coloque los pernos del portaequipajes supe- rior y apriételos con el par especificado. Panel D
Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.
1. Tornillo de fijación rápida
2. Panel B
1
2
Pares de apriete:Perno del portaequipajes (superior):34 Nm (3.4 m·kgf, 25 ft·lbf)
Perno del portaequipajes (guardabarros in-
ferior): 7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Panel D
2. Perno
1
2
U2LC61S0.book Page 14 Friday, February 21, 2014 10:46 AM

8-15
8Para montar el panel
Sitúe el panel en su posición original y coloque los
pernos.
Panel E
Para desmontar el panelTire hacia fuera por las áreas indicadas.
Para montar el panelColoque el panel en su posición original.
SBU23224Comprobación de la bujíaLa bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los de-
pósitos de material provocan la erosión lenta de
cualquier bujía, por lo que esta debe desmontarse
y comprobarse de acuerdo con el cuadro de man-
tenimiento periódico y engrase. Además, el esta-
do de la bujía puede reflejar el estado del motor.
Para desmontar la bujía
1. Desmonte el panel A. (Véase la página 8-11).
2. Retire la tapa de bujía.
1. Panel E
1
U2LC61S0.book Page 15 Friday, February 21, 2014 10:46 AM

8-16
8

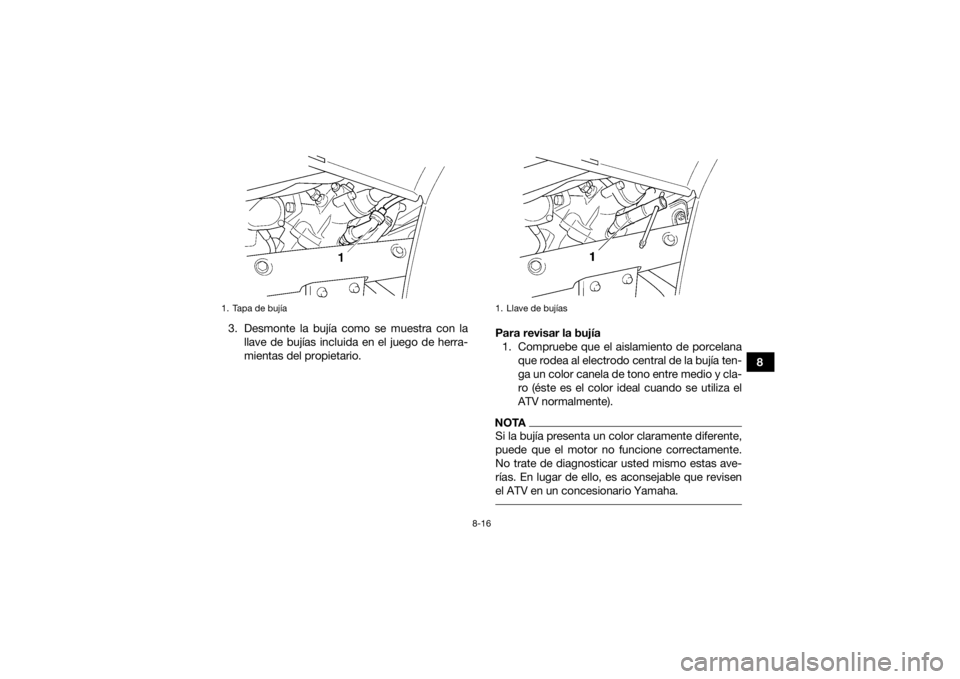

3. Desmonte la bujía como se muestra con la
llave de bujías incluida en el juego de herra-
mientas del propietario. Para revisar la bujía
1. Compruebe que el aislamiento de porcelana que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y cla-
ro (éste es el color ideal cuando se utiliza el
ATV normalmente).
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente.
No trate de diagnosticar usted mismo estas ave-
rías. En lugar de ello, es aconsejable que revisen
el ATV en un concesionario Yamaha.
1. Tapa de bujía
1. Llave de bujías
U2LC61S0.book Page 16 Friday, February 21, 2014 10:46 AM

8-17
82. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depó-
sitos en la bujía; cámbiela según sea
necesario.
3. Mida la distancia entre electrodos de la bujía con una galga y ajústela al valor especificado
según sea necesario. Para montar la bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriéte- la con el par especificado.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 vuelta después de ha-
berla apretado a mano. No obstante, deberá apre-
tar la bujía con el par especificado tan pronto
como sea posible. 3. Coloque la tapa de bujía.
4. Monte el panel.
Bujía especificada:
NGK/DR8EA

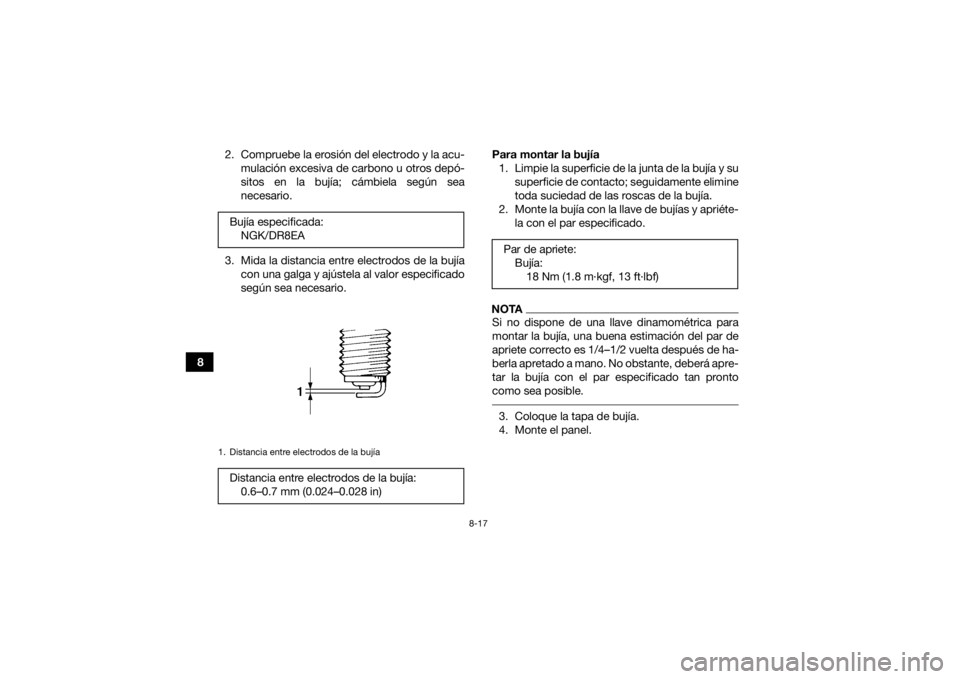

1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:0.6–0.7 mm (0.024–0.028 in)
Par de apriete:Bujía:18 Nm (1.8 m·kgf, 13 ft·lbf)
U2LC61S0.book Page 17 Friday, February 21, 2014 10:46 AM

8-18
8
SBU30241Aceite del motor y cartucho del filtro de
aceiteDebe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el
aceite y el cartucho del filtro de aceite según los
intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel E. (Véase la página 8-11).
3. Compruebe el nivel de aceite del motor con el motor frío.NOTASi se ha arrancado el motor antes de comprobar
el nivel de aceite, para hacer una lectura correcta
deberá asegurarse de calentar el motor lo sufi-
ciente, y esperar luego al menos diez minutos
hasta que el aceite se asiente. 4. Extraiga el tapón de llenado de aceite del mo-tor y limpie la varilla con un trapo limpio. 5. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
NOTAEl aceite del motor debe situarse entre la punta de
la varilla de medición y la marca de nivel máximo. 1. Tapón de llenado del aceite del motor
U2LC61S0.book Page 18 Friday, February 21, 2014 10:46 AM

8-19
86. Si el aceite del motor no se encuentra entre la
punta de la varilla de medición y la marca de
nivel máximo, añada una cantidad suficiente
de aceite del tipo recomendado hasta que al-
cance el nivel correcto. ATENCIÓN: Asegú-
rese de que el nivel de aceite es el
correcto; de no hacerlo, el motor podría
sufrir daños.
[SCB00852]
7. Introduzca la varilla de medición en el orificio de llenado de aceite y seguidamente apriete
el tapón de llenado del aceite del motor.
8. Monte el panel. Para cambiar el aceite del motor (con o sin
sustitución del cartucho del filtro de aceite)
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel E. (Véase la página 8-11).
3. Arranque el motor, caliéntelo durante algunos minutos y luego párelo.
4. Coloque una bandeja debajo del motor para recoger el aceite usado.
5. Extraiga el tapón de llenado de aceite del mo- tor y luego el perno de drenaje y la junta para

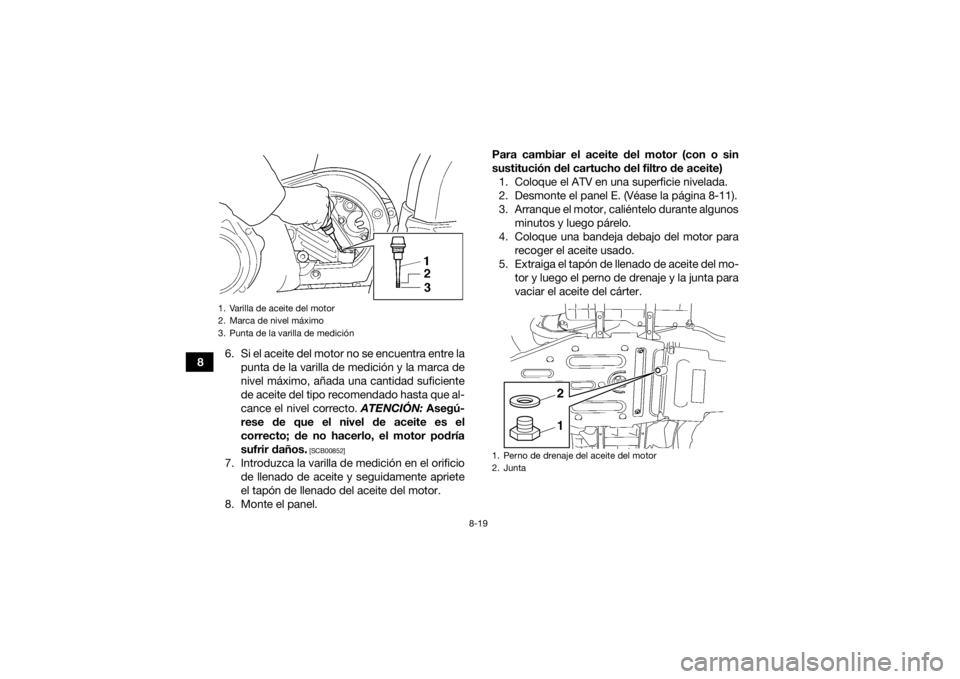

vaciar el aceite del cárter.1. Varilla de aceite del motor
2. Marca de nivel máximo
3. Punta de la varilla de medición
1. Perno de drenaje del aceite del motor
2. Junta
12
