FBU17170
INTRODUCTION
FBU17291Nous remercions le propriétaire pour son achat du modèle YFM5FGY/YFM5FGPY de Yamaha. Ce VTT
représente le fruit de nombreuses années d’expérience de Yamaha dans la production de véhicules de
sport, de tourisme et de course. Ce véhicule permettra à son pilote de pleinement apprécier la perfection
technique et la fiabilité qui ont fait de Yamaha un leader dans ces domaines.
Ce manuel apporte une meilleure compréhension des caractéristiques et du fonctionnement du véhicule.
Le manuel donne en outre des conseils importants relatifs à la sécurité. Il informe sur les compé-
tences et techniques particulières indispensables au pilotage du véhicule. Ce manuel explique éga-
lement les procédés d’inspection et d’entretien élémentaires. Les concessionnaires Yamaha sont au ser-
vice de leur clientèle et répondront à toute question concernant le fonctionnement ou l’entretien de ce
véhicule.
MESSAGES DE SÉCURITÉ IMPORTANTS :
LIRE CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER CE VÉHICULE. IL EST IMPÉRATIF
DE BIEN COMPRENDRE TOUTES LES INSTRUCTIONS.
RESPECTER LES INSTRUCTIONS REPRISES SUR LES ÉTIQUETTES D’AVERTISSEMENT ET
D’ATTENTION COLLÉES SUR LE VÉHICULE.
NE PAS PERMETTRE AUX MOINS DE 16 ANS DE PILOTER CE VTT NI TOUT VTT DE PLUS DE 90
cm³.
U28P60F0.book Page 1 Thursday, April 17, 2008 8:34 AM

FBU17330
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FBU17342LE NON-RESPECT DES AVERTISSEMENTS DONNÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES, VOIRE LA MORT.
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis. Il s’agit du symbole de danger. Il est destiné à alerter d’un danger po-
tentiel de blessures. Se conformer à toutes les instructions de sécu-
rité suivant ce symbole afin d’éviter tout risque de blessures, voire
de mort.
Un AVERTISSEMENT signale une situation dangereuse qui, si elle
n’est pas évitée, peut provoquer des blessures graves, voire la mort.
La mention ATTENTION indique les précautions particulières à pren-
dre pour éviter d’endommager le véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la sim-
plification des divers travaux.
AVERTISSEMENT
ATTENTIONN.B.
U28P60F0.book Page 1 Thursday, April 17, 2008 8:34 AM

FBU17350
REMARQUE IMPORTANTE
FBU17370Bienvenue dans l’univers Yamaha des sports mécaniques !
Ce véhicule est conçu et fabriqué pour une utilisation sur surfaces NON REVÊTUES uniquement. La con-
duite de ce véhicule sur les surfaces ou les routes revêtues est dangereuse.
Prendre connaissance des règlements locaux avant de conduire ce VTT.
FBU17390
YFM5FGY/YFM5FGPY
MANUEL DU PROPRIÉTA I R E
© 2008 par Yamaha Motor Co., Ltd.
1re édition, avril 2008
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de la Yamaha Motor Co., Ltd.
est formellement interdite.
Imprimé au Japon
U28P60F0.book Page 1 Thursday, April 17, 2008 8:34 AM

UTILISATION ................................................. 6-1
Mise en marche du moteur ........................ 6-1
Fonctionnement du sélecteur de marche et
conduite en marche arrière ...................... 6-3
Rodage du moteur ..................................... 6-5
Stationnement ............................................ 6-6
Stationnement en pente ............................. 6-6
Accessoires et chargement ........................ 6-7
CONDUITE DU VTT ...................................... 7-1
SE FAMILIARISER AVEC LE VTT ............. 7-2
CONDUIRE AVEC ATTENTION ET
DISCERNEMENT ..................................... 7-2
ÊTRE ATTENTIF AUX CONDITIONS DU
TERRAIN ................................................ 7-10
PRISE DE VIRAGES ................................ 7-14
MONTÉE DES PENTES ........................... 7-15
DESCENTE DES PENTES ....................... 7-18
TRAVERSÉE LATÉRALE D’UNE
PENTE .................................................... 7-20
TRAVERSÉE DES EAUX PEU
PROFONDES ......................................... 7-21
CONDUITE SUR TERRAIN
ACCIDENTÉ........................................... 7-24
DÉRAPAGE ET PATINAGE ..................... 7-24
QUE FAIRE SI... ....................................... 7-25
QUE FAIRE... ............................................ 7-25ENTRETIENS PÉRIODIQUES ET PETITES
RÉPARATIONS ..............................................8-1
Manuel du propriétaire et trousse de
réparation ..................................................8-1
Entretiens périodiques du système
antipollution ...............................................8-3
Entretiens périodiques et fréquences de
graissage ..................................................8-5
Dépose et repose des caches ....................8-9
Dépose des calandres ..............................8-20
Contrôle de la bougie ................................8-21
Huile moteur et cartouche du filtre à
huile ........................................................8-23
Huile de couple conique arrière ................8-28
Huile de différentiel ...................................8-31
Liquide de refroidissement ........................8-33
Nettoyage de l’élément du filtre à air ........8-39
Nettoyage du pare-étincelles ....................8-43
Bouchon de vidange du carter de la
courroie trapézoïdale ..............................8-45
Réglage du jeu de câble des gaz .............8-46
Jeu des soupapes .....................................8-47
Réglage du câble de sécurité du sélecteur
de marche ...............................................8-47
Contrôle des plaquettes de frein avant et
arrière .....................................................8-47U28P60F0.book Page 2 Thursday, April 17, 2008 8:34 AM

1-1
1
FBU17430

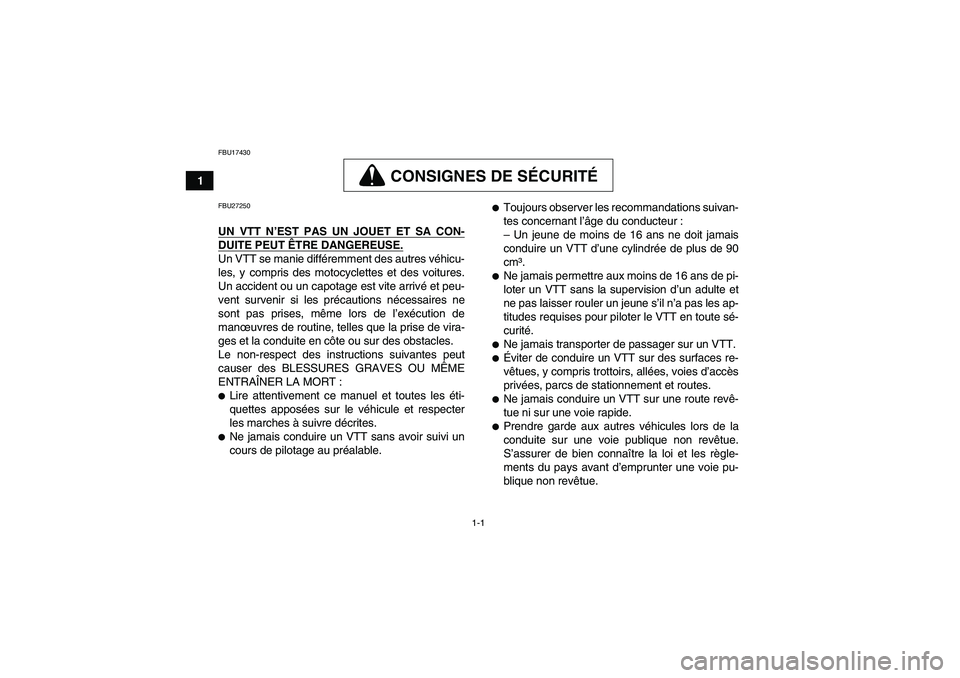

CONSIGNES DE SÉCURITÉ
FBU27250UN VTT N’EST PAS UN JOUET ET SA CON-DUITE PEUT ÊTRE DANGEREUSE.Un VTT se manie différemment des autres véhicu-
les, y compris des motocyclettes et des voitures.
Un accident ou un capotage est vite arrivé et peu-
vent survenir si les précautions nécessaires ne
sont pas prises, même lors de l’exécution de
manœuvres de routine, telles que la prise de vira-
ges et la conduite en côte ou sur des obstacles.
Le non-respect des instructions suivantes peut
causer des BLESSURES GRAVES OU MÊME
ENTRAÎNER LA MORT :
Lire attentivement ce manuel et toutes les éti-
quettes apposées sur le véhicule et respecter
les marches à suivre décrites.
Ne jamais conduire un VTT sans avoir suivi un
cours de pilotage au préalable.

Toujours observer les recommandations suivan-
tes concernant l’âge du conducteur :
– Un jeune de moins de 16 ans ne doit jamais
conduire un VTT d’une cylindrée de plus de 90
cm³.
Ne jamais permettre aux moins de 16 ans de pi-
loter un VTT sans la supervision d’un adulte et
ne pas laisser rouler un jeune s’il n’a pas les ap-
titudes requises pour piloter le VTT en toute sé-
curité.
Ne jamais transporter de passager sur un VTT.
Éviter de conduire un VTT sur des surfaces re-
vêtues, y compris trottoirs, allées, voies d’accès
privées, parcs de stationnement et routes.
Ne jamais conduire un VTT sur une route revê-
tue ni sur une voie rapide.
Prendre garde aux autres véhicules lors de la
conduite sur une voie publique non revêtue.
S’assurer de bien connaître la loi et les règle-
ments du pays avant d’emprunter une voie pu-
blique non revêtue.
U28P60F0.book Page 1 Thursday, April 17, 2008 8:34 AM

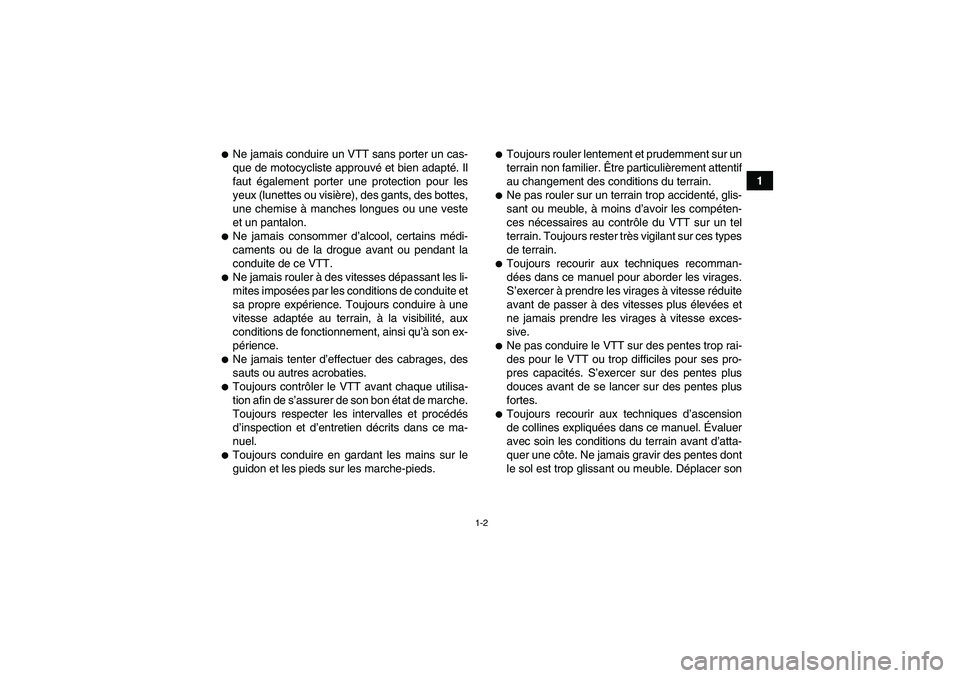

1-2
1

Ne jamais conduire un VTT sans porter un cas-
que de motocycliste approuvé et bien adapté. Il
faut également porter une protection pour les
yeux (lunettes ou visière), des gants, des bottes,
une chemise à manches longues ou une veste
et un pantalon.
Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.
Ne jamais rouler à des vitesses dépassant les li-
mites imposées par les conditions de conduite et
sa propre expérience. Toujours conduire à une
vitesse adaptée au terrain, à la visibilité, aux
conditions de fonctionnement, ainsi qu’à son ex-
périence.
Ne jamais tenter d’effectuer des cabrages, des
sauts ou autres acrobaties.
Toujours contrôler le VTT avant chaque utilisa-
tion afin de s’assurer de son bon état de marche.
Toujours respecter les intervalles et procédés
d’inspection et d’entretien décrits dans ce ma-
nuel.
Toujours conduire en gardant les mains sur le
guidon et les pieds sur les marche-pieds.

Toujours rouler lentement et prudemment sur un
terrain non familier. Être particulièrement attentif
au changement des conditions du terrain.
Ne pas rouler sur un terrain trop accidenté, glis-
sant ou meuble, à moins d’avoir les compéten-
ces nécessaires au contrôle du VTT sur un tel
terrain. Toujours rester très vigilant sur ces types
de terrain.
Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse réduite
avant de passer à des vitesses plus élevées et
ne jamais prendre les virages à vitesse exces-
sive.
Ne pas conduire le VTT sur des pentes trop rai-
des pour le VTT ou trop difficiles pour ses pro-
pres capacités. S’exercer sur des pentes plus
douces avant de se lancer sur des pentes plus
fortes.
Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Évaluer
avec soin les conditions du terrain avant d’atta-
quer une côte. Ne jamais gravir des pentes dont
le sol est trop glissant ou meuble. Déplacer son
U28P60F0.book Page 2 Thursday, April 17, 2008 8:34 AM

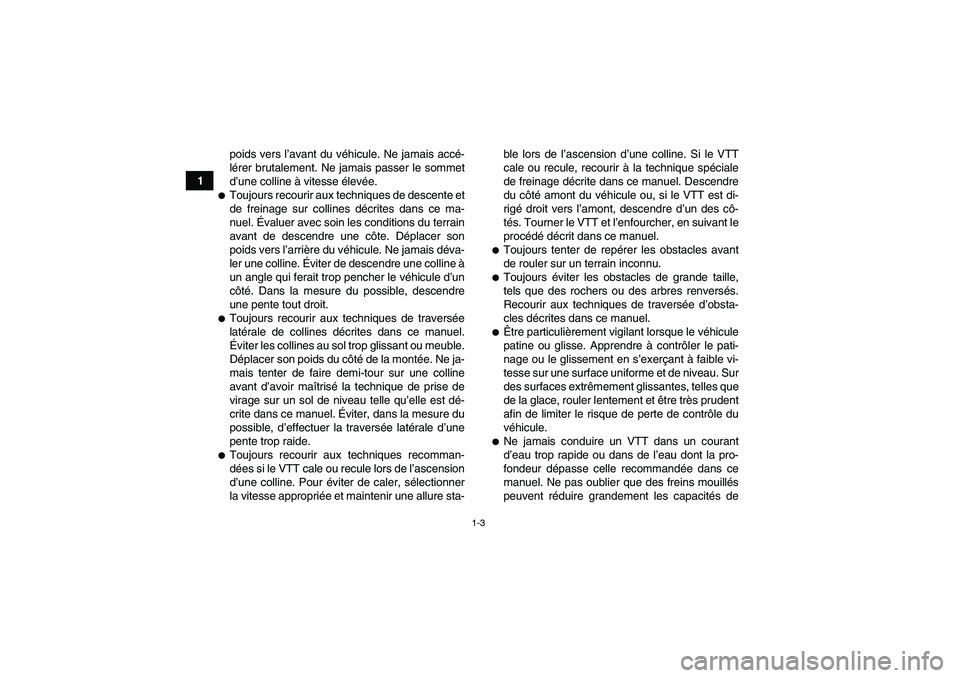

1-3
1poids vers l’avant du véhicule. Ne jamais accé-
lérer brutalement. Ne jamais passer le sommet
d’une colline à vitesse élevée.

Toujours recourir aux techniques de descente et
de freinage sur collines décrites dans ce ma-
nuel. Évaluer avec soin les conditions du terrain
avant de descendre une côte. Déplacer son
poids vers l’arrière du véhicule. Ne jamais déva-
ler une colline. Éviter de descendre une colline à
un angle qui ferait trop pencher le véhicule d’un
côté. Dans la mesure du possible, descendre
une pente tout droit.
Toujours recourir aux techniques de traversée
latérale de collines décrites dans ce manuel.
Éviter les collines au sol trop glissant ou meuble.
Déplacer son poids du côté de la montée. Ne ja-
mais tenter de faire demi-tour sur une colline
avant d’avoir maîtrisé la technique de prise de
virage sur un sol de niveau telle qu’elle est dé-
crite dans ce manuel. Éviter, dans la mesure du
possible, d’effectuer la traversée latérale d’une
pente trop raide.
Toujours recourir aux techniques recomman-
dées si le VTT cale ou recule lors de l’ascension
d’une colline. Pour éviter de caler, sélectionner
la vitesse appropriée et maintenir une allure sta-ble lors de l’ascension d’une colline. Si le VTT
cale ou recule, recourir à la technique spéciale
de freinage décrite dans ce manuel. Descendre
du côté amont du véhicule ou, si le VTT est di-
rigé droit vers l’amont, descendre d’un des cô-
tés. Tourner le VTT et l’enfourcher, en suivant le
procédé décrit dans ce manuel.

Toujours tenter de repérer les obstacles avant
de rouler sur un terrain inconnu.
Toujours éviter les obstacles de grande taille,
tels que des rochers ou des arbres renversés.
Recourir aux techniques de traversée d’obsta-
cles décrites dans ce manuel.
Être particulièrement vigilant lorsque le véhicule
patine ou glisse. Apprendre à contrôler le pati-
nage ou le glissement en s’exerçant à faible vi-
tesse sur une surface uniforme et de niveau. Sur
des surfaces extrêmement glissantes, telles que
de la glace, rouler lentement et être très prudent
afin de limiter le risque de perte de contrôle du
véhicule.
Ne jamais conduire un VTT dans un courant
d’eau trop rapide ou dans de l’eau dont la pro-
fondeur dépasse celle recommandée dans ce
manuel. Ne pas oublier que des freins mouillés
peuvent réduire grandement les capacités de
U28P60F0.book Page 3 Thursday, April 17, 2008 8:34 AM

4-3
4
ATTENTIONFCB00891
La surchauffe du moteur peut être causée
par un chargement excessif du véhicule. En
cas de surcharge, il convient de réduire la
charge conformément aux caractéristiques
données.
Le moteur pourrait également surchauffer en
cas d’accumulation de boue ou de crasse
sur le radiateur (p. ex. après une randonnée
en terrain humide). Dans ce cas, se reporter
à la page 8-20 pour les explications concer-
nant l’accès au radiateur.
Attendre que le témoin d’alerte s’éteigne
avant de mettre le moteur en marche. L’utili-
sation prolongée du véhicule lorsque ce té-
moin d’alerte est allumé risque d’endomma-ger le moteur.FBU27280Témoin d’alerte de panne moteur“”
Ce témoin d’alerte s’allume ou clignote lorsqu’un
des circuits électriques contrôlant le moteur est dé-
fectueux. Dans ce cas, il convient de faire vérifier
le système embarqué de diagnostic de pannes parun concessionnaire Yamaha. (Les explications au
sujet du système embarqué de diagnostic de pan-
nes se trouvent à la page 4-5.)
Contrôler le bon fonctionnement du circuit électri-
que du témoin d’alerte en tournant la clé sur “ON”.
Si le témoin d’alerte ne s’allume, puis ne s’éteint
pas, faire contrôler le circuit électrique par un con-
cessionnaire Yamaha.
FBU29060Témoin d’alerte de la direction assistée “EPS”
(pour modèle avec EPS)
Ce témoin d’alerte s’allume lorsque la clé de con-
tact est tournée sur “ON”, puis s’éteint une fois que
le moteur est mis en marche. Si le témoin d’alerte
reste allumé ou s’allume après la mise en marche
du moteur, il se peut que le système de la direction
assistée électrique soit défectueux. Dans ce cas, il
convient de faire vérifier le système de la direction
assistée électrique par un concessionnaire
Yamaha.
Contrôler le bon fonctionnement du circuit électri-
que du témoin d’alerte en tournant la clé sur “ON”.
Si le témoin d’alerte ne s’allume pas, faire contrôler
le circuit électrique par un concessionnaire
Yamaha.
U28P60F0.book Page 3 Thursday, April 17, 2008 8:34 AM
