10-4
10
Charge:Charge maximale:220.0 kg (485 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:Avant:35.0 kPa (0.350 kgf/cm², 5.0 psi)
Arrière: 30.0 kPa (0.300 kgf/cm², 4.4 psi)
Minimum:
Avant:32.0 kPa (0.320 kgf/cm², 4.6 psi)
Arrière:
27.0 kPa (0.270 kgf/cm², 4.0 psi)Roue avant:Type de roue:Roue emboutie
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:Roue emboutie
Taille de jante:
12 x 7.5ATFrein avant:Type:Frein à disque
Commande:
À la main droite Liquide de frein spécifié:
DOT 4
Frein arrière:Type:
Frein à disque
Commande: À la main gauche et au pied droit
Liquide de frein spécifié: DOT 4Suspension avant:Type:Double bras triangulaire
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
180 mm (7.1 in)Suspension arrière:Type:Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue:
230 mm (9.1 in)Partie électrique:Système d’allumage:TCI
Système de charge:
Alternateur avec rotor à aimantation permanente
U1HS61F0.book Page 4 Thursday, May 24, 2012 8:34 AM

10-5
10
Batterie:Modèle:YTX20L-BS
Voltage, capacité:
12 V, 18.0 AhPhare:Type d’ampoule:Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35.0/35.0 W × 2
Feu arrière/stop: 12 V, 5.0/21.0 W × 1
Éclairage des instruments:
EL (électroluminescent)
Témoin du point mort: LED
Témoin de marche arrière: LED
Témoin d’alerte de la température du liquide de
refroidissement: LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’alerte de direction assistée EPS: YFM550FAPD LED
YFM5FGPAD LED
YFM5FGPD LED
YFM5FGPHD LED
YFM5FGPLED LED
Témoin de stationnement: LED Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel:
LCD
Témoin de la gamme haute: LED
Témoin de la gamme basse: LED
Témoin de blocage du différentiel:
LED
Fusibles:Fusible principal:40.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible du système EPS: YFM550FAPD 40.0 A
YFM5FGPAD 40.0 A
YFM5FGPD 40.0 A
YFM5FGPHD 40.0 A
YFM5FGPLED 40.0 A
Fusible de phare: 10.0 A
Fusible du système de signalisation: 5.0 A
Fusible d’allumage:
10.0 A
Fusible de la prise pour accessoires à courant continu: 10.0 A
Fusible du moteur du dispositif quatre roues motrices: 10.0 A
Fusible du ventilateur de radiateur:
20.0 A
U1HS61F0.book Page 5 Thursday, May 24, 2012 8:34 AM

10-6
10
FBU30401Pour l’Europe uniquement
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des ni-
veaux d’utilisation sûrs. Même s’il existe une corré-
lation entre les niveaux d’émission et d’exposition,
ces chiffres ne peuvent pas être utilisés pour déter-
miner si d’autres précautions sont nécessaires.
Les facteurs influençant le niveau réel d’exposition
de la main-d’œuvre incluent les caractéristiques
du lieu de travail, les autres sources sonores,
c’est-à-dire le nombre de machines, les autres pro-
cessus adjacents et la durée d’exposition aux
bruits d’un technicien. Le niveau d’exposition auto-
risé peut également varier d’un pays à l’autre. Ces
informations permettent toutefois à l’utilisateur de
la machine de mieux évaluer les risques et dan-
gers.U1HS61F0.book Page 6 Thursday, May 24, 2012 8:34 AM

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28201Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26030Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule (côté avant gauche)
U1HS61F0.book Page 1 Thursday, May 24, 2012 8:34 AM

11-2
11
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Étiquette des codes du modèleU1HS61F0.book Page 2 Thursday, May 24, 2012 8:34 AM

INDEX
AAccessoires et chargement ............................................ 6-6
Accessoires, prise ........................................................ 4-26
Amortisseurs avant et arrière, réglage ......................... 4-24
Arbre de direction, lubrification ..................................... 8-58
Avertisseur ..................................................................... 4-9BBarre stabilisatrice, contrôle des bagues ..................... 8-57
Batterie ......................................................................... 8-58
Bougie, contrôle ........................................................... 8-21CCâbles, contrôle et lubrification .................................... 8-55
Caches, dépose et repose ........................................... 8-10
Calandres, dépose ....................................................... 8-20
Caractéristiques ........................................................... 10-1
Carburant .............................................................. 4-18, 5-4
Commodos ..................................................................... 4-8
Commutateur de blocage du différentiel ...................... 4-12
Commutateur du mode de traction ............................... 4-11
Compartiments de rangement ...................................... 4-21
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Coupe-circuit du moteur ................................................. 4-9
Courroie trapézoïdale, bouchon de vidange du carter ................................... 8-47DDémarreur ...................................................................... 4-9
EÉclairage, commutateur général .................................... 4-9
Écran multifonction ......................................................... 4-5
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
EPS, témoin d’alerte (pour modèle à EPS) .................... 4-4
Étiquette des codes du modèle .................................... 11-1FFeu arrière/stop, remplacement d’une ampoule .......... 8-66
Filtre à air, nettoyage de l’élément ............................... 8-41
Frein arrière, levier et pédale ....................................... 4-16
Frein avant, levier ......................................................... 4-16
Frein, réglage de la garde de la pédale ....................... 8-52
Freins ........................................................................... 8-48
Freins avant et arrière .................................................... 5-4
Freins avant et arrière,
contrôle de la garde des leviers ................................. 8-52
Freins avant et arrière, contrôle des plaquettes ........... 8-49
Freins, changement du liquide ..................................... 8-51
Freins, contrôle du niveau du liquide ........................... 8-50
Fusées arrière, lubrification des pivots ......................... 8-58
Fusibles, remplacement ............................................... 8-62HHuile de couple conique arrière ............................ 5-4, 8-27
Huile de différentiel ............................................... 5-4, 8-31
Huile moteur ................................................................... 5-4
Huile moteur et cartouche du filtre ............................... 8-23
U1HS61F0.book Page 1 Thursday, May 24, 2012 8:34 AM

IIndicateur 4 RM/blocage du différentiel ......................... 4-4
Instruments, éclairage et commandes ........................... 5-8
Interrupteur d’annulation .............................................. 4-10LLevier des gaz ....................................................... 4-14, 5-5
Levier des gaz, réglage de la garde ............................. 8-47
Leviers de frein, contrôle et lubrification ...................... 8-55
Limiteur de vitesse ....................................................... 4-15
Liquide de refroidissement .................................... 5-4, 8-33MManuel du propriétaire et trousse de réparation ............ 8-2
Mise en marche du moteur ............................................ 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-69
Pannes, schémas de diagnostic .................................. 8-71
Pare-étincelles, nettoyage ........................................... 8-45
Pédale de frein, contrôle et lubrification ....................... 8-56
Phares, réglage du faisceau ........................................ 8-66
Phares, remplacement d’une ampoule ........................ 8-64
Pneus ............................................................................. 5-5
Porte-bagages arrière .................................................. 4-24
Porte-bagages avant .................................................... 4-24RRemisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................. 4-18
Rodage du moteur ......................................................... 6-4
Roues, dépose ............................................................. 8-67
Roues, repose .............................................................. 8-68 Roulements de moyeu de roue, contrôle ..................... 8-57
SSécurité .......................................................................... 2-1
Sélecteur de marche .................................................... 4-17
Sélecteur de marche et conduite en marche arrière ...... 6-2
Sélecteur de marche, réglage du câble de sécurité .... 8-48
Selle ............................................................................. 4-20
Soufflets d’essieu ......................................................... 8-54
Soupapes, jeu .............................................................. 8-48
Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-5TTémoin d’alerte du liquide de refroidissement ............... 4-3
Témoin de la gamme basse .......................................... 4-2
Témoin de la gamme haute ........................................... 4-2
Témoin de marche arrière ............................................. 4-2
Témoin de panne du moteur .......................................... 4-3
Témoin de stationnement .............................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins et témoins d’alerte ........................................... 4-2VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-8
U1HS61F0.book Page 2 Thursday, May 24, 2012 8:34 AM

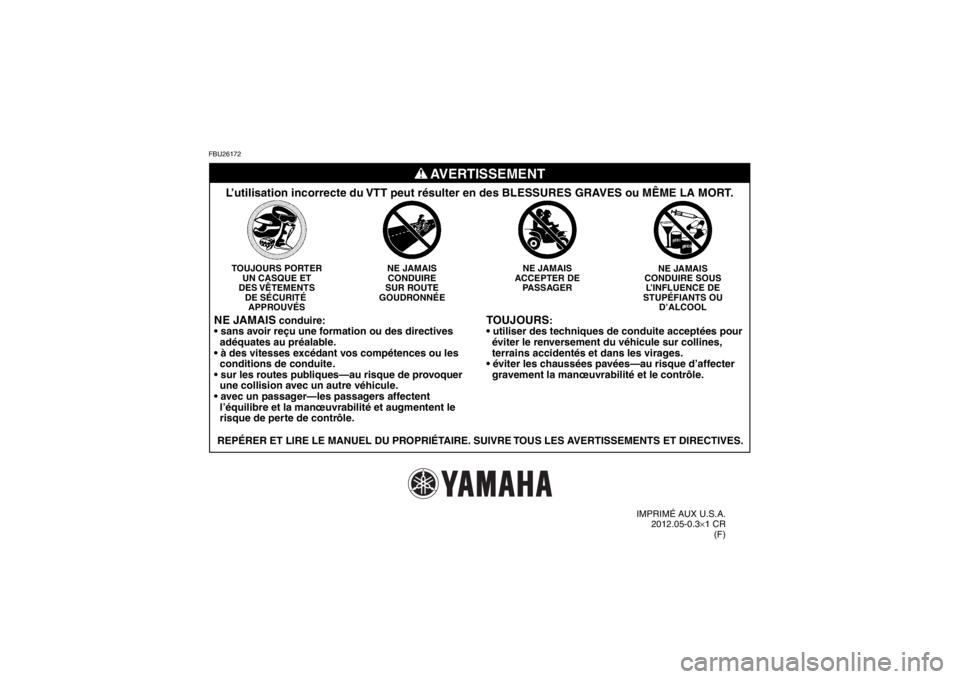

FBU26172
TOUJOURS
:

éviter le renversement du véhicule sur collines,
terrains accidentés et dans les virages.

gravement la manœuvrabilité et le contrôle.
NE JAMAIS
CONDUIRE SOUS L’INFLUENCE DE
STUPÉFIANTS OU D’ALCOOL
TOUJOURS PORTER
UN CASQUE ET
DES VÊTEMENTS DE SÉCURITÉ APPROUVÉS NE JAMAIS
CONDUIRE
SUR ROUTE
GOUDRONNÉE NE JAMAIS
ACCEPTER DE PASSAGER
NE JAMAIS
conduire:

adéquates au préalable.

conditions de conduite.

une collision avec un autre véhicule.

l’équilibre et la manœuvrabilité et augmentent le
risque de perte de contrôle.
REPÉRER ET LIRE LE MANUEL DU PROPRIÉTAIRE. SUIVRE TOUS LES AVERTISSEMENTS ET DIRECTIVES.
L’utilisation incorrecte du VTT peut résulter en des BLESSURES GRAVES ou MÊME LA MORT.
AVERTISSEMENT
IMPRIMÉ AUX U.S.A. 2012.05-0.3 ×1 CR
