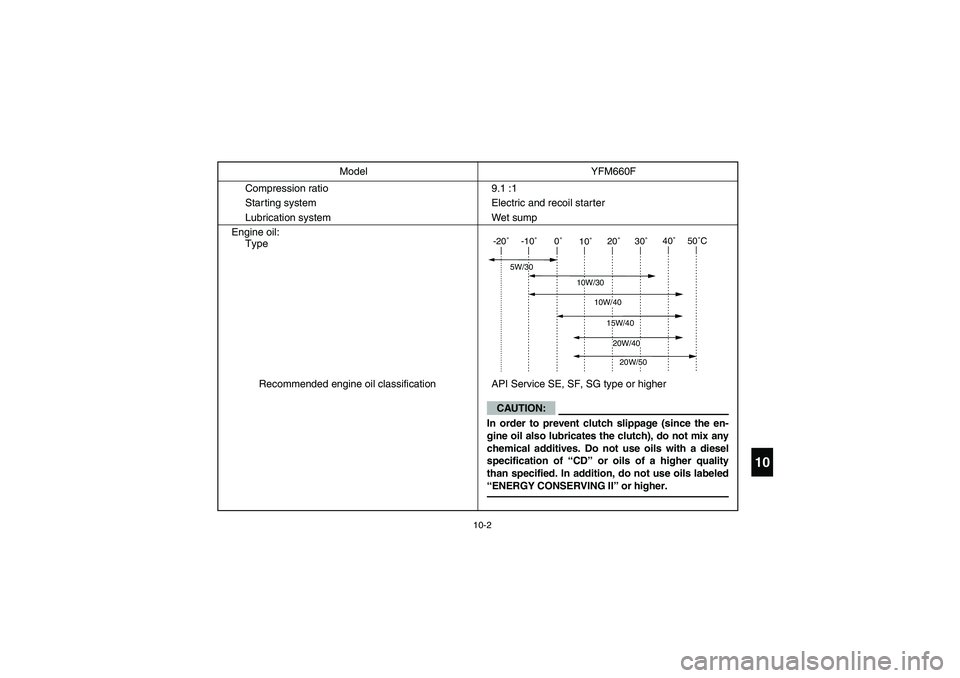

10-2
10
Compression ratio 9.1 :1
Starting system Electric and recoil starter
Lubrication system Wet sump
Engine oil:
Type
Recommended engine oil classification API Service SE, SF, SG type or higherModel YFM660F
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
CAUTION:
In order to prevent clutch slippage (since the en-
gine oil also lubricates the clutch), do not mix any
chemical additives. Do not use oils with a diesel
specification of “CD” or oils of a higher quality
than specified. In addition, do not use oils labeled
“ENERGY CONSERVING II” or higher.
U5KM61.book Page 2 Friday, July 26, 2002 11:13 AM

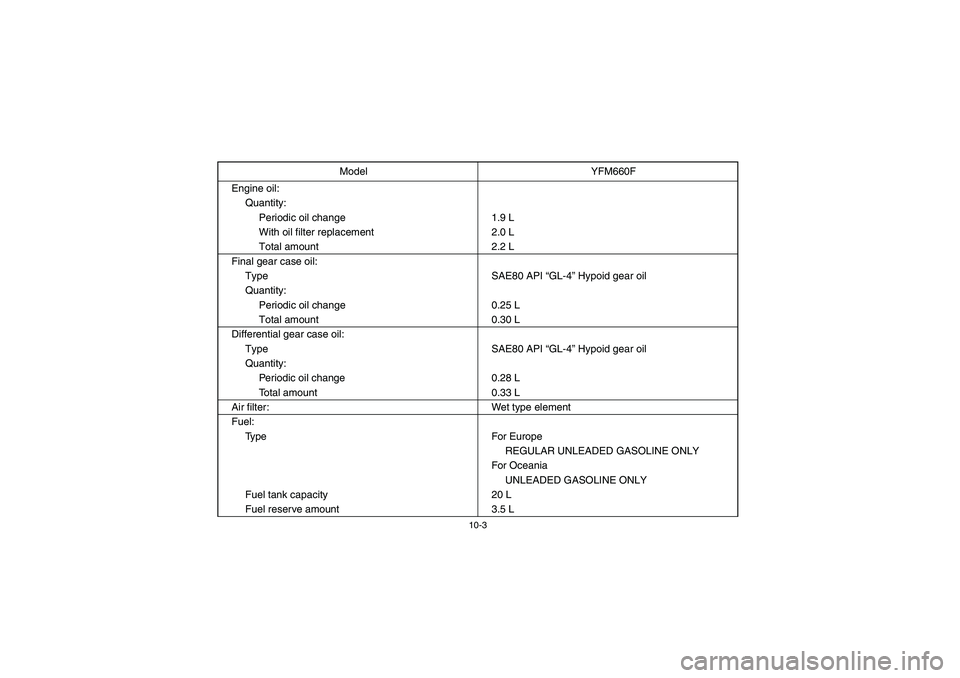

10-3
Engine oil:
Quantity:
Periodic oil change 1.9 L
With oil filter replacement 2.0 L
Total amount 2.2 L
Final gear case oil:
Type SAE80 API “GL-4” Hypoid gear oil
Quantity:
Periodic oil change 0.25 L
Total amount 0.30 L
Differential gear case oil:
Type SAE80 API “GL-4” Hypoid gear oil
Quantity:
Periodic oil change 0.28 L
Total amount 0.33 L
Air filter: Wet type element
Fuel:
Type For Europe
REGULAR UNLEADED GASOLINE ONLY
For Oceania
UNLEADED GASOLINE ONLY
Fuel tank capacity 20 L
Fuel reserve amount 3.5 LModel YFM660F
U5KM61.book Page 3 Friday, July 26, 2002 11:13 AM

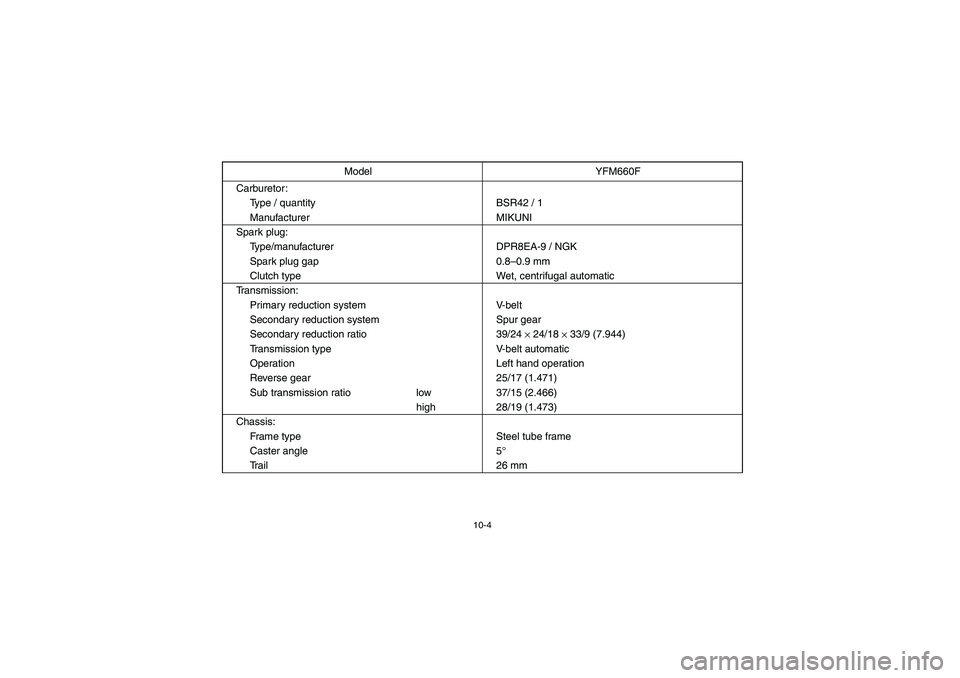

10-4
Carburetor:
Type / quantity BSR42 / 1
Manufacturer MIKUNI
Spark plug:
Type/manufacturer DPR8EA-9 / NGK
Spark plug gap 0.8–0.9 mm
Clutch type Wet, centrifugal automatic
Transmission:
Primary reduction system V-belt
Secondary reduction system Spur gear
Secondary reduction ratio 39/24
× 24/18
× 33/9 (7.944)
Transmission type V-belt automatic
Operation Left hand operation
Reverse gear 25/17 (1.471)
Sub transmission ratio low 37/15 (2.466)
high 28/19 (1.473)
Chassis:
Frame type Steel tube frame
Caster angle 5°
Trail 26 mmModel YFM660F
U5KM61.book Page 4 Friday, July 26, 2002 11:13 AM

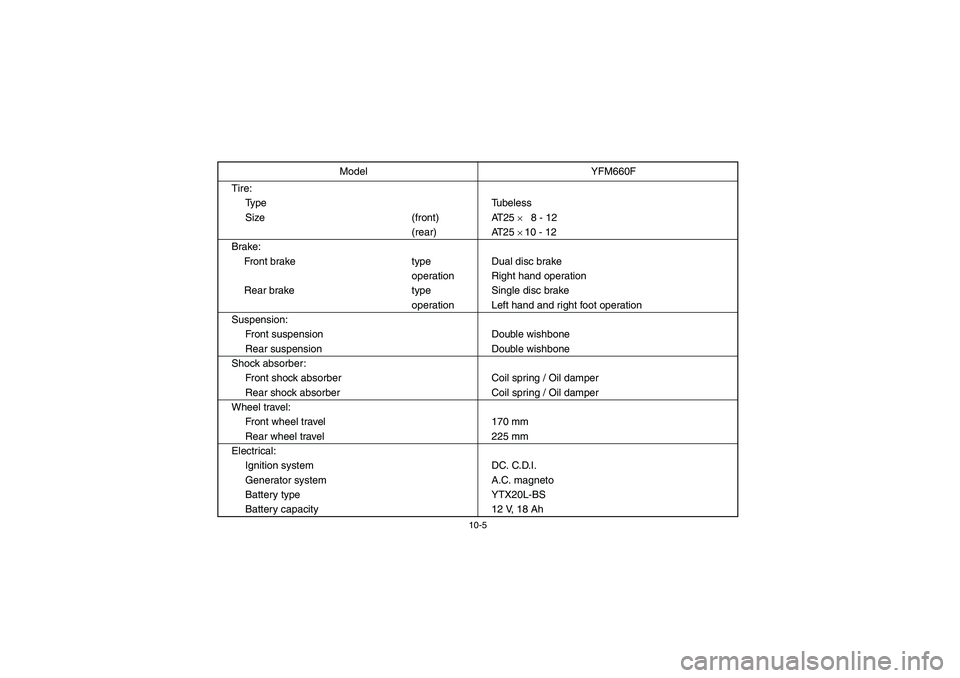

10-5
Tire:
Type Tubeless
Size (front) AT25
× 8-12
(rear) AT25 ×10 - 12
Brake:
Front brake type Dual disc brake
operation Right hand operation
Rear brake type Single disc brake
operation Left hand and right foot operation
Suspension:
Front suspension Double wishbone
Rear suspension Double wishbone
Shock absorber:
Front shock absorber Coil spring / Oil damper
Rear shock absorber Coil spring / Oil damper
Wheel travel:
Front wheel travel 170 mm
Rear wheel travel 225 mm
Electrical:
Ignition system DC. C.D.I.
Generator system A.C. magneto
Battery type YTX20L-BS
Battery capacity 12 V, 18 AhModel YFM660F
U5KM61.book Page 5 Friday, July 26, 2002 11:13 AM

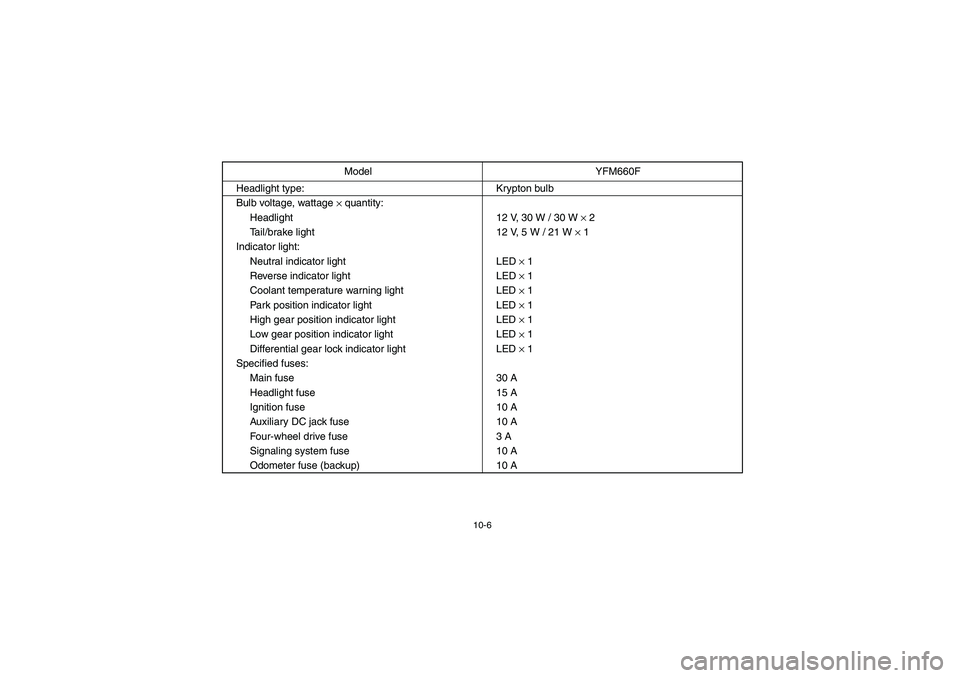

10-6
Headlight type: Krypton bulb
Bulb voltage, wattage
× quantity:
Headlight 12 V, 30 W / 30 W
× 2
Tail/brake light 12 V, 5 W / 21 W
× 1
Indicator light:
Neutral indicator light LED
× 1
Reverse indicator light LED
× 1
Coolant temperature warning light LED
× 1
Park position indicator light LED
× 1
High gear position indicator light LED
× 1
Low gear position indicator light LED
× 1
Differential gear lock indicator light LED
× 1
Specified fuses:
Main fuse 30 A
Headlight fuse 15 A
Ignition fuse 10 A
Auxiliary DC jack fuse 10 A
Four-wheel drive fuse 3 A
Signaling system fuse 10 A
Odometer fuse (backup) 10 AModel YFM660F
U5KM61.book Page 6 Friday, July 26, 2002 11:13 AM

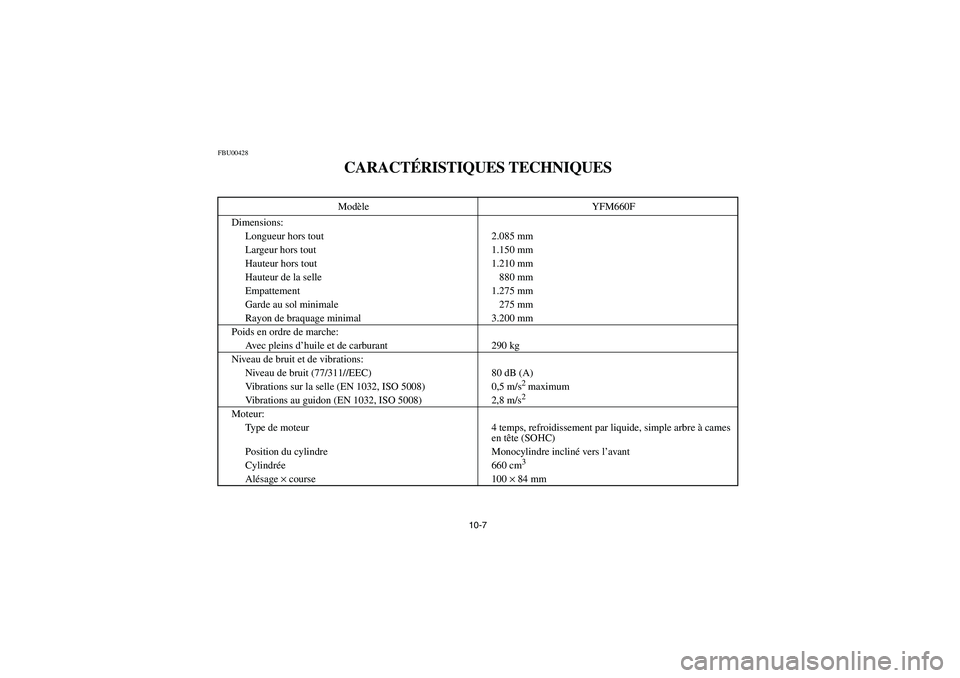

10-7
FBU00428
CARACTÉRISTIQUES TECHNIQUESModèle YFM660F
Dimensions:
Longueur hors tout 2.085 mm
Largeur hors tout 1.150 mm
Hauteur hors tout 1.210 mm
Hauteur de la selle 880 mm
Empattement 1.275 mm
Garde au sol minimale 275 mm
Rayon de braquage minimal 3.200 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 290 kg
Niveau de bruit et de vibrations:
Niveau de bruit (77/311//EEC) 80 dB (A)
Vibrations sur la selle (EN 1032, ISO 5008) 0,5 m/s
2 maximum
Vibrations au guidon (EN 1032, ISO 5008) 2,8 m/s2
Moteur:
Type de moteur 4 temps, refroidissement par liquide, simple arbre à cames
en tête (SOHC)
Position du cylindre Monocylindre incliné vers l’avant
Cylindrée 660 cm
3
Alésage × course 100 × 84 mm
E-10-F.fm Page 7 Tuesday, July 30, 2002 11:20 AM

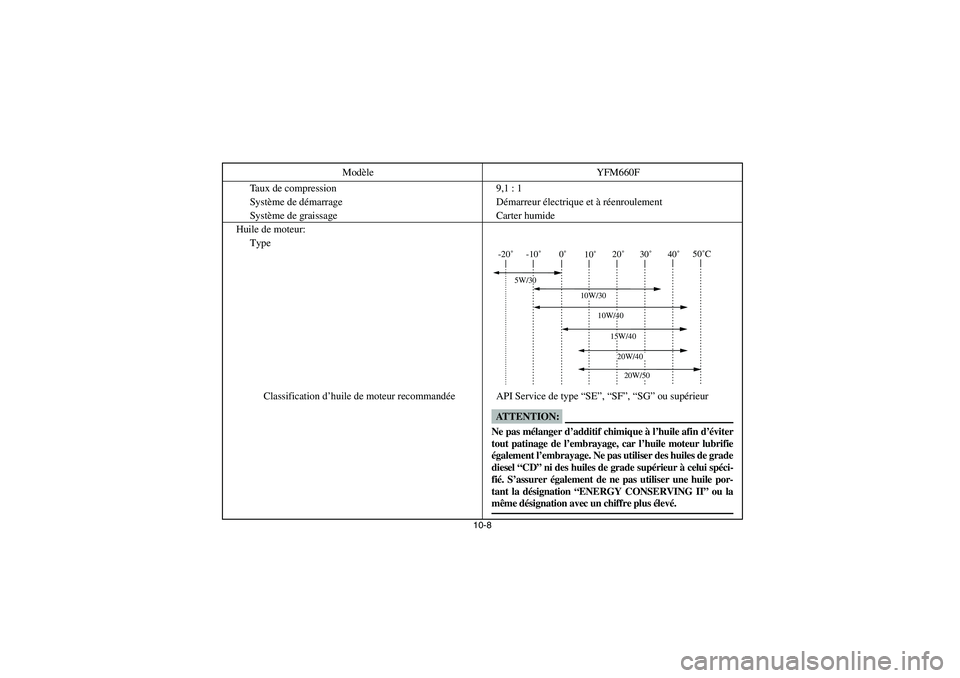

10-8
Taux de compression 9,1 : 1
Système de démarrage Démarreur électrique et à réenroulement
Système de graissage Carter humide
Huile de moteur:
Type
Classification d’huile de moteur recommandée API Service de type “SE”, “SF”, “SG” ou supérieur Modèle YFM660F
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur à celui spéci-
fié. S’assurer également de ne pas utiliser une huile por-
tant la désignation “ENERGY CONSERVING II” ou la
même désignation avec un chiffre plus élevé.
U5KM61.book Page 8 Friday, July 26, 2002 11:13 AM

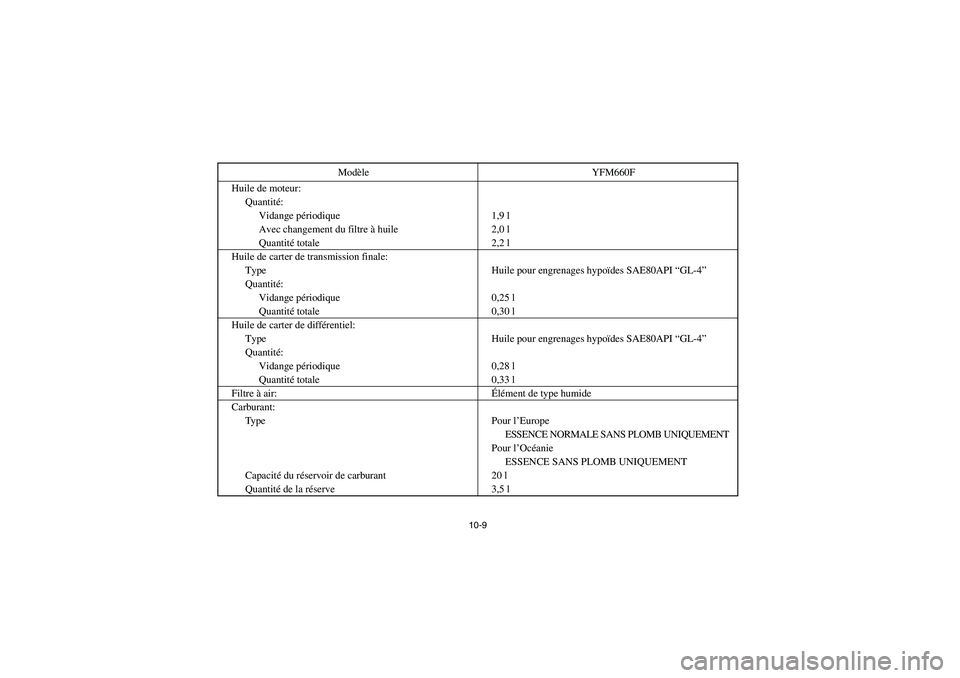

10-9
Huile de moteur:
Quantité:
Vidange périodique 1,9 l
Avec changement du filtre à huile 2,0 l
Quantité totale 2,2 l
Huile de carter de transmission finale:
Type Huile pour engrenages hypoïdes SAE80API “GL-4”
Quantité:
Vidange périodique 0,25 l
Quantité totale 0,30 l
Huile de carter de différentiel:
Type Huile pour engrenages hypoïdes SAE80API “GL-4”
Quantité:
Vidange périodique 0,28 l
Quantité totale 0,33 l
Filtre à air:Élément de type humide
Carburant:
Type Pour l’Europe
ESSENCE NORMALE SANS PLOMB UNIQUEMENT
Pour l’Océanie
ESSENCE SANS PLOMB UNIQUEMENT
Capacité du réservoir de carburant 20 l
Quantité de la réserve 3,5 lModèle YFM660F
U5KM61.book Page 9 Friday, July 26, 2002 11:13 AM

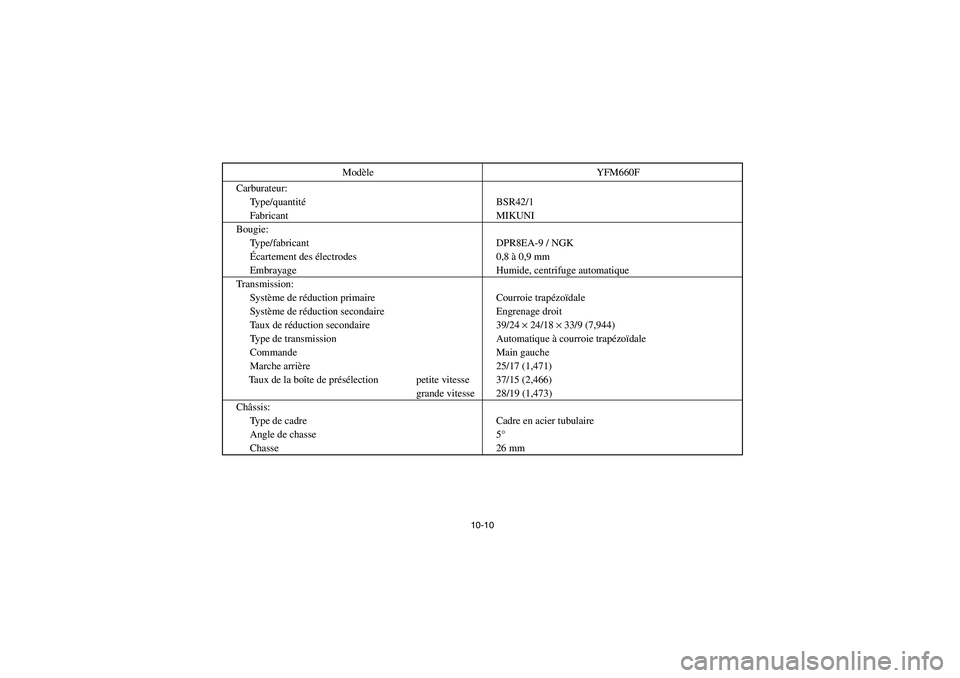

10-10
Carburateur:
Type/quantitéBSR42/1
Fabricant MIKUNI
Bougie:
Type/fabricant DPR8EA-9 / NGK
Écartement des électrodes 0,8 à 0,9 mm
Embrayage Humide, centrifuge automatique
Transmission:
Système de réduction primaire Courroie trapézoïdale
Système de réduction secondaire Engrenage droit
Taux de réduction secondaire 39/24 × 24/18 × 33/9 (7,944)
Type de transmission Automatique à courroie trapézoïdale
Commande Main gauche
Marche arrière 25/17 (1,471)
Taux de la boîte de présélection petite vitesse 37/15 (2,466)
grande vitesse 28/19 (1,473)
Châssis:
Type de cadre Cadre en acier tubulaire
Angle de chasse 5°
Chasse 26 mmModèle YFM660F
U5KM61.book Page 10 Friday, July 26, 2002 11:13 AM

10-11
Pneu:
Type Sans chambre à air (Tubeless)
Taille (avant) AT25 × 8 - 12
(arrière) AT25 × 10 - 12
Freins:
Ava n t t y p e F r e i n à double disque
commande Main droite
Arrière type Monodisque
commande Main gauche et pied droit
Suspension:
Avant Double bras oscillant transversal
Arrière Double bras oscillant transversal
Amortisseur:
Avant Ressort hélicoïdal / amortisseur hydraulique
Arrière Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
Avant 170 mm
Arrière 225 mmModèle YFM660F
