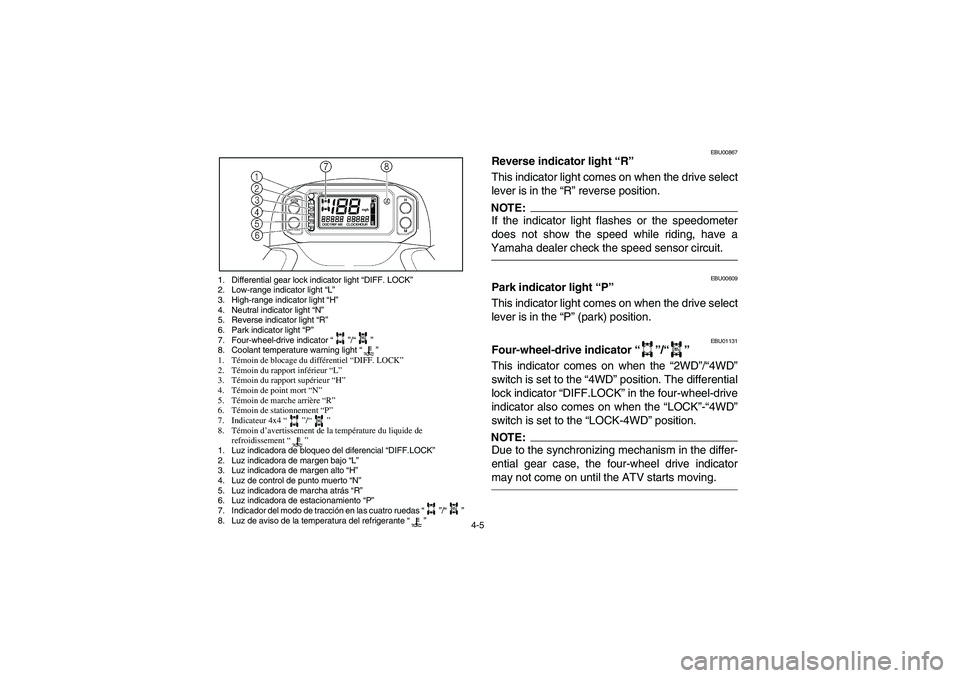

4-5
1. Differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”
3. High-range indicator light “H”
4. Neutral indicator light “N”
5. Reverse indicator light “R”
6. Park indicator light “P”
7. Four-wheel-drive indicator “”/“”
8. Coolant temperature warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin du rapport inférieur “L”
3. Témoin du rapport supérieur “H”
4. Témoin de point mort “N”
5. Témoin de marche arrière “R”
6. Témoin de stationnement “P”
7. Indicateur 4x4 “”/“”
8. Témoin d’avertissement de la température du liquide de
refroidissement “”
1. Luz indicadora de bloqueo del diferencial “DIFF.LOCK”
2. Luz indicadora de margen bajo “L”
3. Luz indicadora de margen alto “H”
4. Luz de control de punto muerto “N”
5. Luz indicadora de marcha atrás “R”
6. Luz indicadora de estacionamiento “P”
7. Indicador del modo de tracción en las cuatro ruedas “”/“”
8. Luz de aviso de la temperatura del refrigerante “”
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EBU00867
Reverse indicator light “R”
This indicator light comes on when the drive select
lever is in the “R” reverse position.NOTE:_ If the indicator light flashes or the speedometer
does not show the speed while riding, have a
Yamaha dealer check the speed sensor circuit. _
EBU00609
Park indicator light “P”
This indicator light comes on when the drive select
lever is in the “P” (park) position.
EBU01131
Four-wheel-drive indicator “”/“”
This indicator comes on when the “2WD”/“4WD”
switch is set to the “4WD” position. The differential
lock indicator “DIFF.LOCK” in the four-wheel-drive
indicator also comes on when the “LOCK”-“4WD”
switch is set to the “LOCK-4WD” position.NOTE:_ Due to the synchronizing mechanism in the differ-
ential gear case, the four-wheel drive indicator
may not come on until the ATV starts moving. _
DIFF.
LOCK
U5KM61.book Page 5 Friday, July 26, 2002 11:13 AM

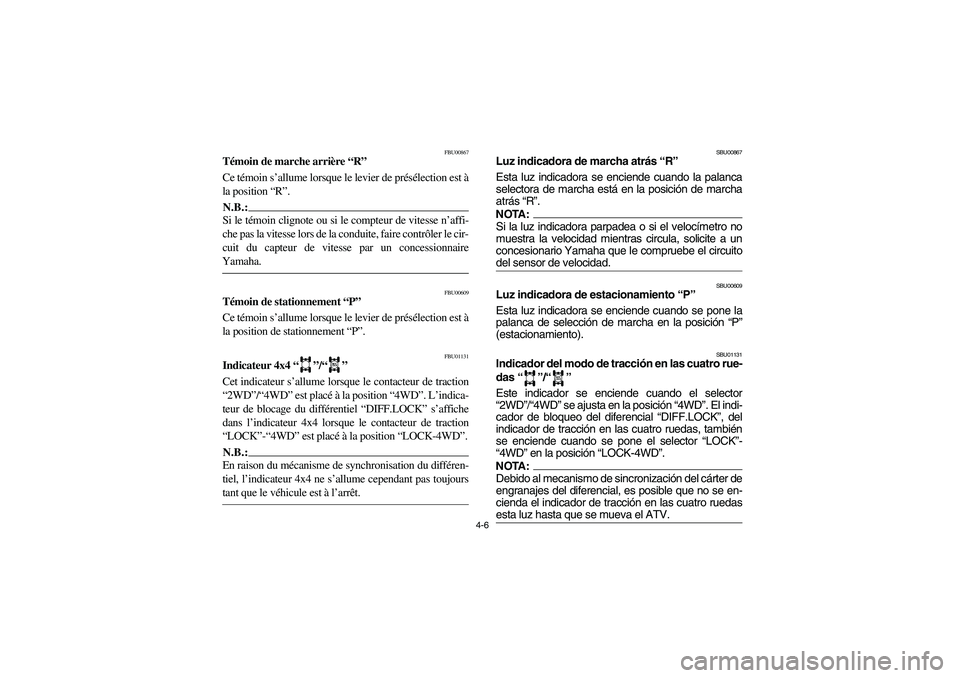

4-6
FBU00867
Témoin de marche arrière “R”
Ce témoin s’allume lorsque le levier de présélection est à
la position “R”.N.B.:_ Si le témoin clignote ou si le compteur de vitesse n’affi-
che pas la vitesse lors de la conduite, faire contrôler le cir-
cuit du capteur de vitesse par un concessionnaire
Yamaha. _
FBU00609
Témoin de stationnement “P”
Ce témoin s’allume lorsque le levier de présélection est à
la position de stationnement “P”.
FBU01131
Indicateur 4x4 “”/“”
Cet indicateur s’allume lorsque le contacteur de traction
“2WD”/“4WD” est placé à la position “4WD”. L’indica-
teur de blocage du différentiel “DIFF.LOCK” s’affiche
dans l’indicateur 4x4 lorsque le contacteur de traction
“LOCK”-“4WD” est placé à la position “LOCK-4WD”.N.B.:_ En raison du mécanisme de synchronisation du différen-
tiel, l’indicateur 4x4 ne s’allume cependant pas toujours
tant que le véhicule est à l’arrêt. _
DIFF.
LOCK
SBU00867
Luz indicadora de marcha atrás “R”
Esta luz indicadora se enciende cuando la palanca
selectora de marcha está en la posición de marcha
atrás “R”. NOTA:_ Si la luz indicadora parpadea o si el velocímetro no
muestra la velocidad mientras circula, solicite a un
concesionario Yamaha que le compruebe el circuito
del sensor de velocidad. _
SBU00609
Luz indicadora de estacionamiento “P”
Esta luz indicadora se enciende cuando se pone la
palanca de selección de marcha en la posición “P”
(estacionamiento).
SBU01131
Indicador del modo de tracción en las cuatro rue-
das “”/“”
Este indicador se enciende cuando el selector
“2WD”/“4WD” se ajusta en la posición “4WD”. El indi-
cador de bloqueo del diferencial “DIFF.LOCK”, del
indicador de tracción en las cuatro ruedas, también
se enciende cuando se pone el selector “LOCK”-
“4WD” en la posición “LOCK-4WD”.NOTA:_ Debido al mecanismo de sincronización del cárter de
engranajes del diferencial, es posible que no se en-
cienda el indicador de tracción en las cuatro ruedas
esta luz hasta que se mueva el ATV. _
DIFF.
LOCK
U5KM61.book Page 6 Friday, July 26, 2002 11:13 AM
