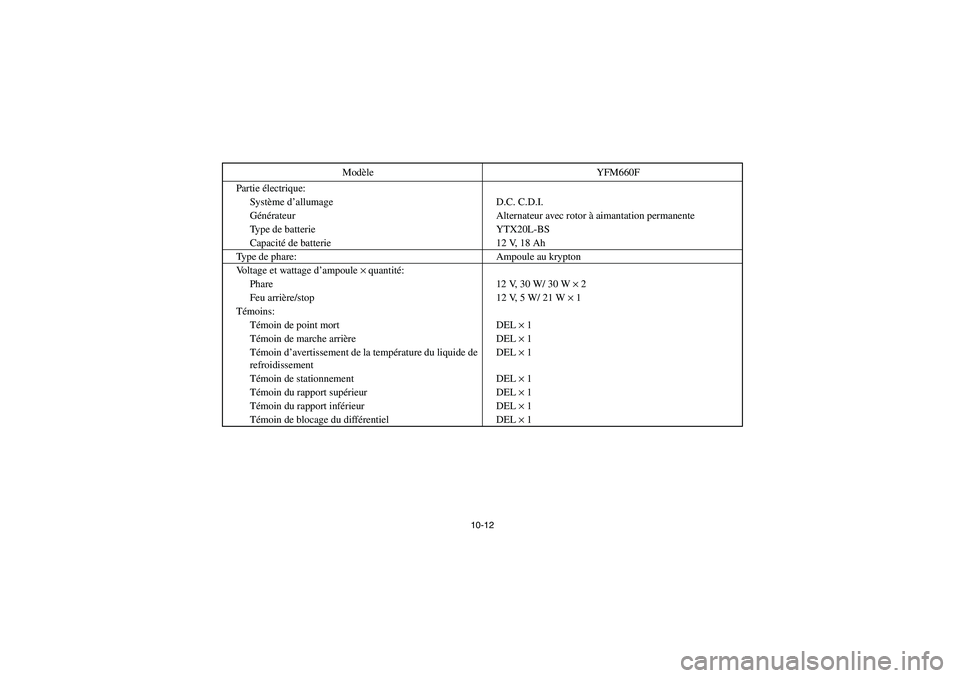

10-12
Partie électrique:
Système d’allumage D.C. C.D.I.
Générateur Alternateur avec rotor à aimantation permanente
Type de batterie YTX20L-BS
Capacité de batterie 12 V, 18 Ah
Type de phare: Ampoule au krypton
Voltage et wattage d’ampoule × quantité:
Phare 12 V, 30 W/ 30 W × 2
Feu arrière/stop 12 V, 5 W/ 21 W × 1
Témoins:
Témoin de point mort DEL × 1
Témoin de marche arrière DEL × 1
Témoin d’avertissement de la température du liquide de
refroidissementDEL × 1
Témoin de stationnement DEL × 1
Témoin du rapport supérieur DEL × 1
Témoin du rapport inférieur DEL × 1
Témoin de blocage du différentiel DEL × 1 Modèle YFM660F
EE.book Page 12 Tuesday, April 1, 2003 12:23 PM

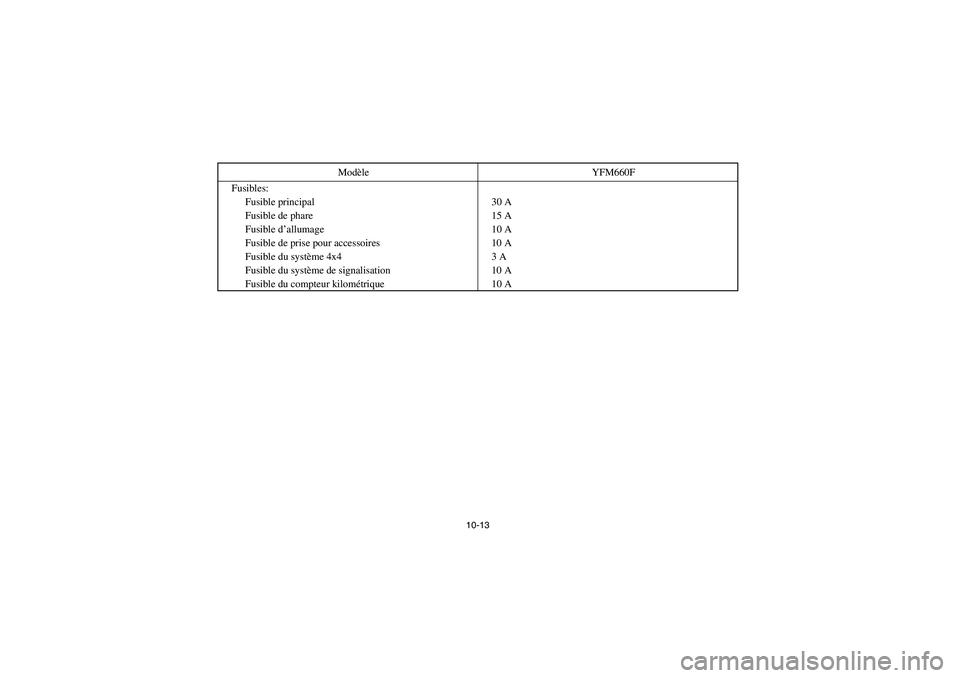

10-13
Fusibles:
Fusible principal 30 A
Fusible de phare 15 A
Fusible d’allumage 10 A
Fusible de prise pour accessoires 10 A
Fusible du système 4x4 3 A
Fusible du système de signalisation 10 A
Fusible du compteur kilométrique 10 A Modèle YFM660F
EE.book Page 13 Tuesday, April 1, 2003 12:23 PM

10-14
EE.book Page 14 Tuesday, April 1, 2003 12:23 PM

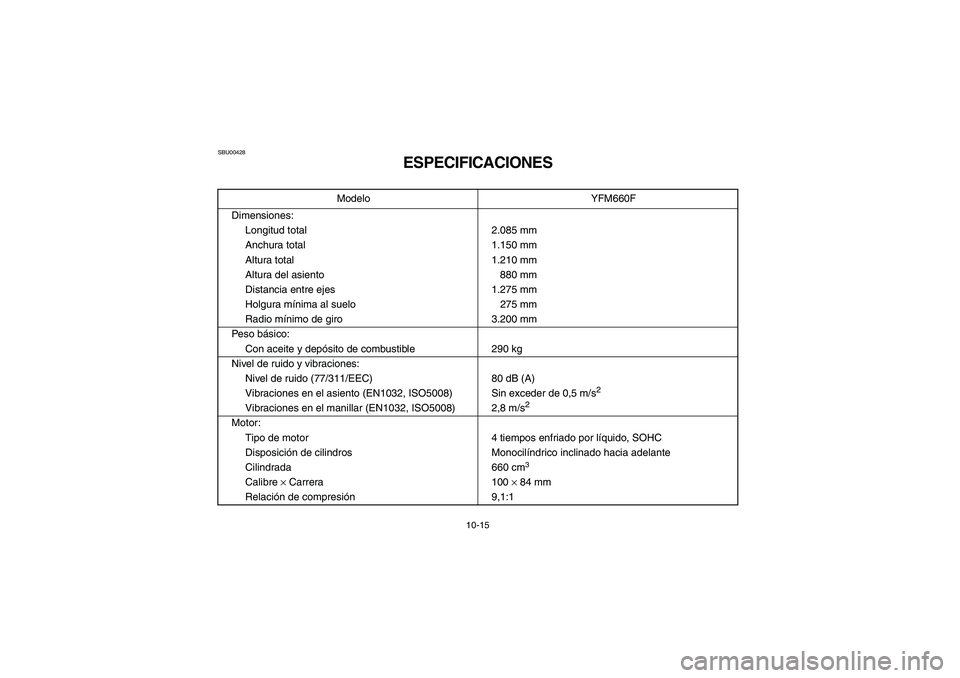

10-15
SBU00428
ESPECIFICACIONES
Modelo YFM660F
Dimensiones:
Longitud total 2.085 mm
Anchura total 1.150 mm
Altura total 1.210 mm
Altura del asiento 880 mm
Distancia entre ejes 1.275 mm
Holgura mínima al suelo 275 mm
Radio mínimo de giro 3.200 mm
Peso básico:
Con aceite y depósito de combustible 290 kg
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) 80 dB (A)
Vibraciones en el asiento (EN1032, ISO5008) Sin exceder de 0,5 m/s
2
Vibraciones en el manillar (EN1032, ISO5008) 2,8 m/s
2
Motor:
Tipo de motor 4 tiempos enfriado por líquido, SOHC
Disposición de cilindros Monocilíndrico inclinado hacia adelante
Cilindrada 660 cm
3
Calibre
× Carrera 100
× 84 mm
Relación de compresión9,1:1
EE.book Page 15 Tuesday, April 1, 2003 12:23 PM

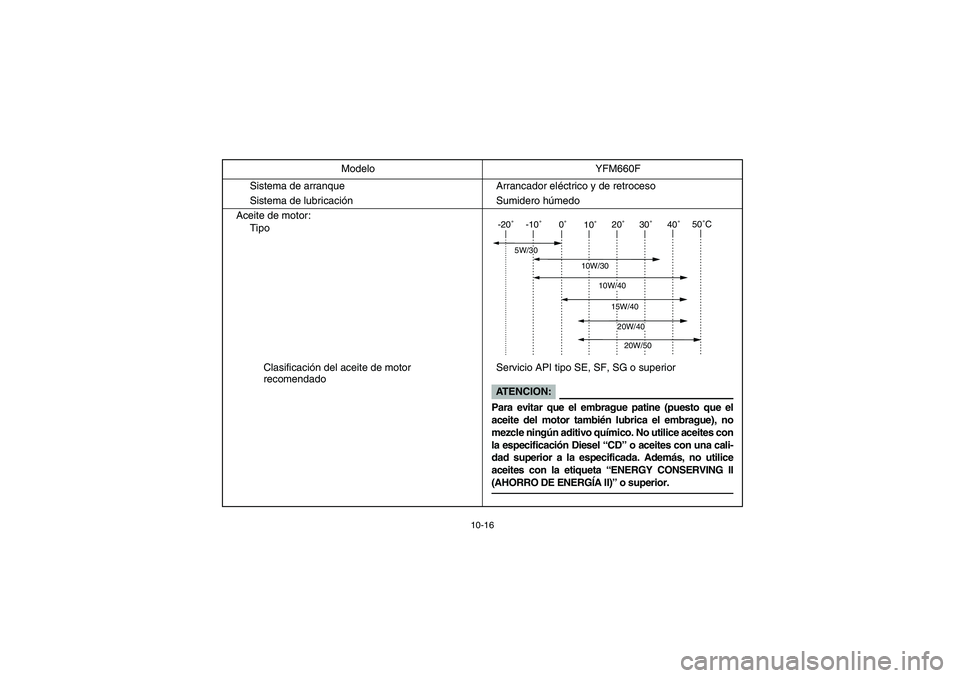

10-16
Sistema de arranque Arrancador eléctrico y de retroceso
Sistema de lubricación Sumidero húmedo
Aceite de motor:
Tipo
Clasificación del aceite de motor
recomendadoServicio API tipo SE, SF, SG o superior Modelo YFM660F
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no
mezcle ningún aditivo químico. No utilice aceites con
la especificación Diesel “CD” o aceites con una cali-
dad superior a la especificada. Además, no utilice
aceites con la etiqueta “ENERGY CONSERVING II
(AHORRO DE ENERGÍA II)” o superior.
EE.book Page 16 Tuesday, April 1, 2003 12:23 PM

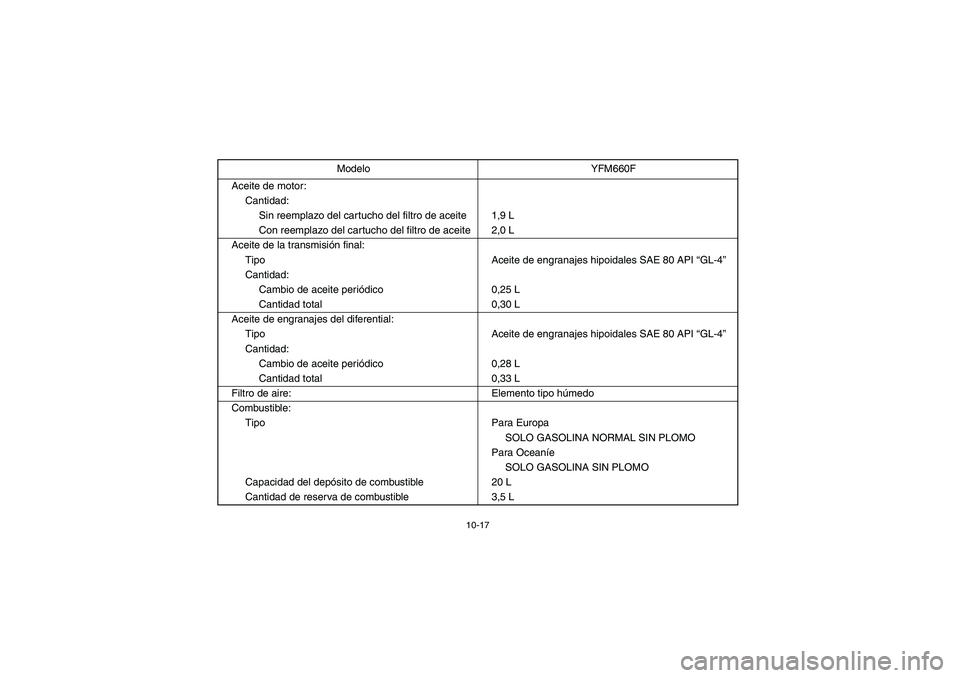

10-17
Aceite de motor:
Cantidad:
Sin reemplazo del cartucho del filtro de aceite 1,9 L
Con reemplazo del cartucho del filtro de aceite 2,0 L
Aceite de la transmisión final:
Tipo Aceite de engranajes hipoidales SAE 80 API “GL-4”
Cantidad:
Cambio de aceite periódico 0,25 L
Cantidad total 0,30 L
Aceite de engranajes del diferential:
Tipo Aceite de engranajes hipoidales SAE 80 API “GL-4”
Cantidad:
Cambio de aceite periódico 0,28 L
Cantidad total 0,33 L
Filtro de aire: Elemento tipo húmedo
Combustible:
Tipo Para Europa
SOLO GASOLINA NORMAL SIN PLOMO
Para Oceaníe
SOLO GASOLINA SIN PLOMO
Capacidad del depósito de combustible 20 L
Cantidad de reserva de combustible 3,5 LModelo YFM660F
EE.book Page 17 Tuesday, April 1, 2003 12:23 PM

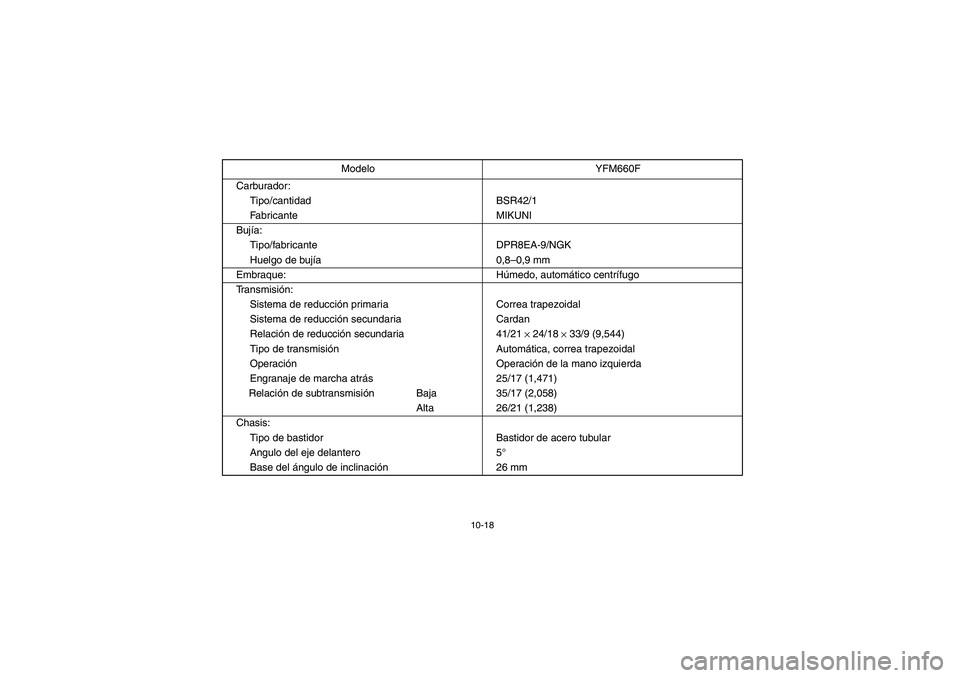

10-18
Carburador:
Tipo/cantidad BSR42/1
Fabricante MIKUNI
Bujía:
Tipo/fabricante DPR8EA-9/NGK
Huelgo de bujía0,8–0,9 mm
Embraque: Húmedo, automático centrífugo
Transmisión:
Sistema de reducción primaria Correa trapezoidal
Sistema de reducción secundaria Cardan
Relación de reducción secundaria 41/21
× 24/18
× 33/9 (9,544)
Tipo de transmisión Automática, correa trapezoidal
Operación Operación de la mano izquierda
Engranaje de marcha atrás 25/17 (1,471)
Relación de subtransmisión Baja 35/17 (2,058)
Alta 26/21 (1,238)
Chasis:
Tipo de bastidor Bastidor de acero tubular
Angulo del eje delantero 5°
Base del ángulo de inclinación26 mm Modelo YFM660F
EE.book Page 18 Tuesday, April 1, 2003 12:23 PM

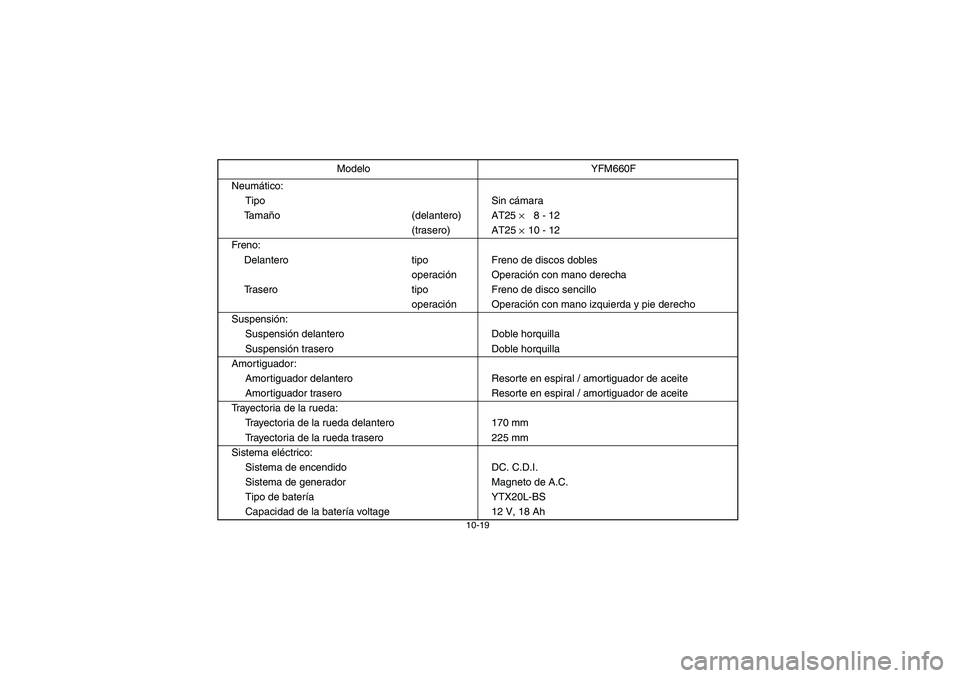

10-19
Neumático:
Tipo Sin cámara
Ta m año (delantero) AT25
× 8 - 12
(trasero) AT25
×10 - 12
Freno:
Delantero tipo Freno de discos dobles
operaciónOperación con mano derecha
Trasero tipo Freno de disco sencillo
operaciónOperación con mano izquierda y pie derecho
Suspensión:
Suspensión delantero Doble horquilla
Suspensión trasero Doble horquilla
Amortiguador:
Amortiguador delantero Resorte en espiral / amortiguador de aceite
Amortiguador trasero Resorte en espiral / amortiguador de aceite
Trayectoria de la rueda:
Trayectoria de la rueda delantero 170 mm
Trayectoria de la rueda trasero 225 mm
Sistema eléctrico:
Sistema de encendido DC. C.D.I.
Sistema de generador Magneto de A.C.
Tipo de batería YTX20L-BS
Capacidad de la batería voltage 12 V, 18 Ah Modelo YFM660F
EE.book Page 19 Tuesday, April 1, 2003 12:23 PM

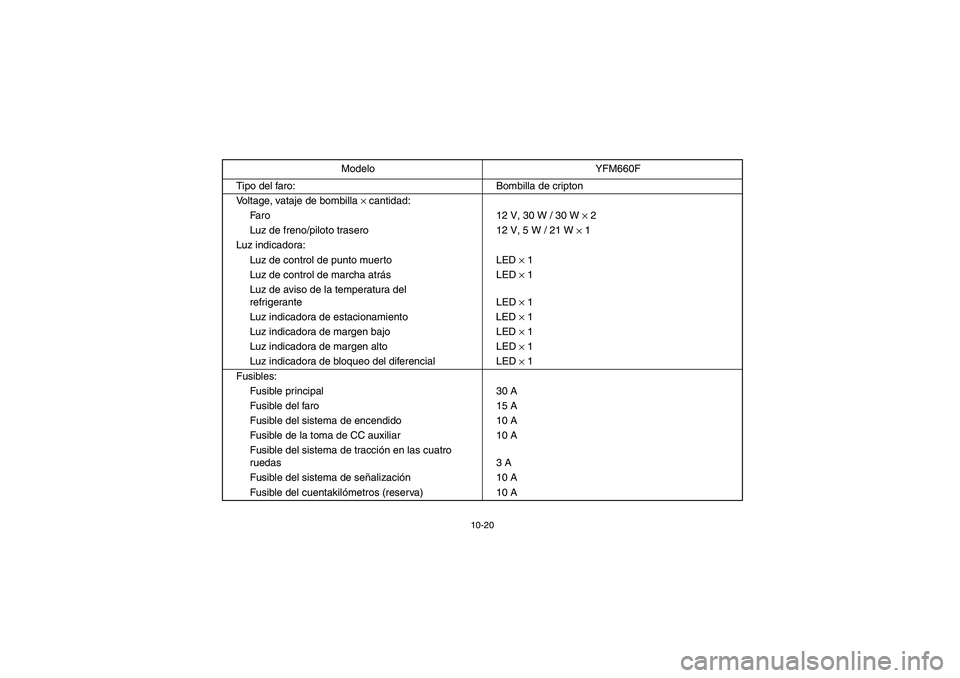

10-20
Tipo del faro: Bombilla de cripton
Voltage, vataje de bombilla
× cantidad:
Faro 12 V, 30 W / 30 W
× 2
Luz de freno/piloto trasero 12 V, 5 W / 21 W
× 1
Luz indicadora:
Luz de control de punto muerto LED
× 1
Luz de control de marcha atrásLED
× 1
Luz de aviso de la temperatura del
refrigerante LED
× 1
Luz indicadora de estacionamiento LED
× 1
Luz indicadora de margen bajo LED
× 1
Luz indicadora de margen alto LED
× 1
Luz indicadora de bloqueo del diferencial LED
× 1
Fusibles:
Fusible principal 30 A
Fusible del faro 15 A
Fusible del sistema de encendido 10 A
Fusible de la toma de CC auxiliar 10 A
Fusible del sistema de tracción en las cuatro
ruedas 3 A
Fusible del sistema de señalización10 A
Fusible del cuentakilómetros (reserva) 10 A Modelo YFM660F
EE.book Page 20 Tuesday, April 1, 2003 12:23 PM

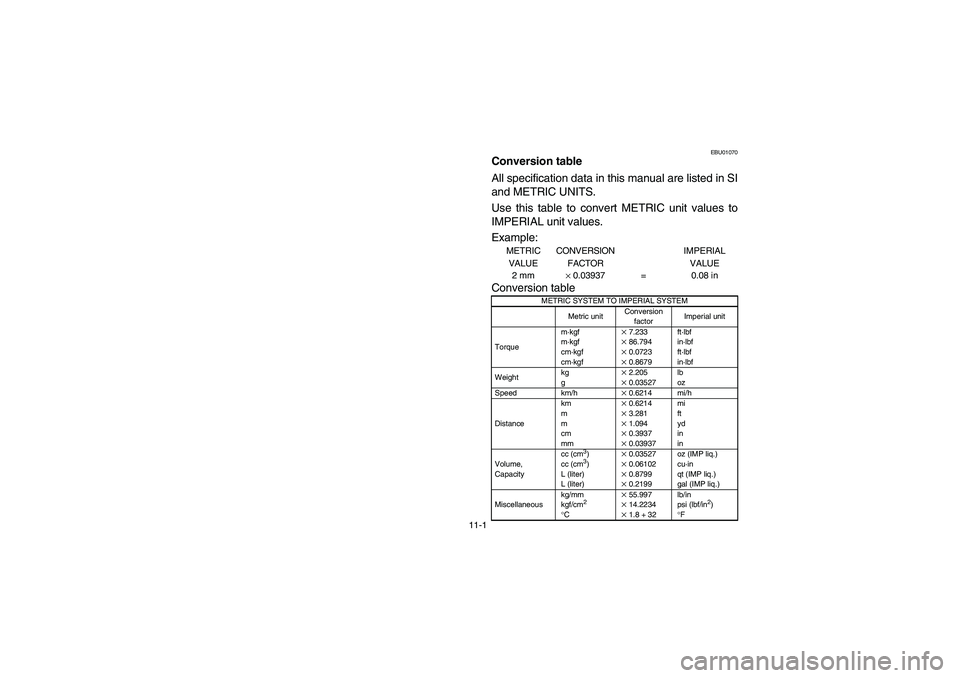

11-1
EBU01070
Conversion tableACS-02EAll specification data in this manual are listed in SI
and METRIC UNITS.
Use this table to convert METRIC unit values to
IMPERIAL unit values.
Example:
METRIC
VALUECONVERSION
FACTORIMPERIAL
VALUE
2 mm× 0.03937 = 0.08 in
Conversion table
METRIC SYSTEM TO IMPERIAL SYSTEM
Metric unitConversion
factorImperial unit
Torquem·kgf
m·kgf
cm·kgf
cm·kgf
× 7.233× 86.794× 0.0723× 0.8679ft·lbf
in·lbf
ft·lbf
in·lbf
Weightkg
g× 2.205× 0.03527lb
oz
Speed km/h× 0.6214 mi/h
Distancekm
m
m
cm
mm× 0.6214× 3.281× 1.094× 0.3937× 0.03937mi
ft
yd
in
in
Volume,
Capacitycc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0.03527× 0.06102× 0.8799× 0.2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Miscellaneouskg/mm
kgf/cm
2
°
C
× 55.997× 14.2234× 1.8 + 32 lb/in
psi (lbf/in
2)
°
F
