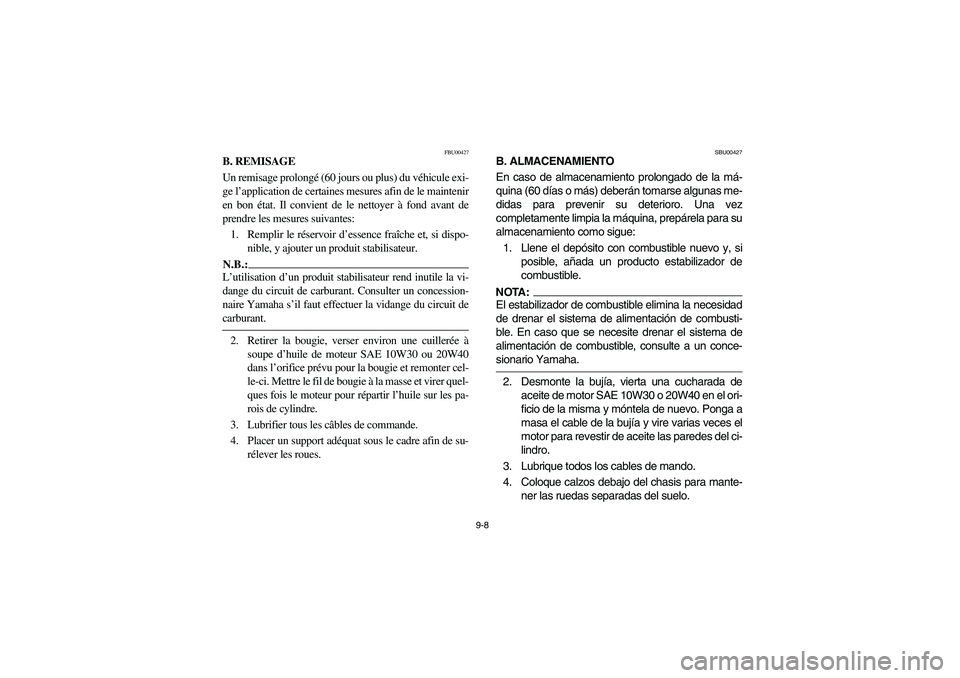

B. REMISAGE
Un remisage prolongé (60 jours ou plus) du véhicule exi-
ge l’application de certaines mesures afin de le maintenir
en bon état. Il convient de le nettoyer à fond avant de
prendre les mesures suivantes:
1. Remplir le réservoir d’essence fraîche et, si dispo-
nible, y ajouter un produit stabilisateur.N.B.:_ L’utilisation d’un produit stabilisateur rend inutile la vi-
dange du circuit de carburant. Consulter un concession-
naire Yamaha s’il faut effectuer la vidange du circuit de
carburant. _2. Retirer la bougie, verser environ une cuillerée à
soupe d’huile de moteur SAE 10W30 ou 20W40
dans l’orifice prévu pour la bougie et remonter cel-
le-ci. Mettre le fil de bougie à la masse et virer quel-
ques fois le moteur pour répartir l’huile sur les pa-
rois de cylindre.
3. Lubrifier tous les câbles de commande.
4. Placer un support adéquat sous le cadre afin de su-
rélever les roues.
SBU00427
B. ALMACENAMIENTO
En caso de almacenamiento prolongado de la má-
quina (60 días o más) deberán tomarse algunas me-
didas para prevenir su deterioro. Una vez
completamente limpia la máquina, prepárela para su
almacenamiento como sigue:
1. Llene el depósito con combustible nuevo y, si
posible, añada un producto estabilizador de
combustible.NOTA:El estabilizador de combustible elimina la necesidad
de drenar el sistema de alimentación de combusti-
ble. En caso que se necesite drenar el sistema de
alimentación de combustible, consulte a un conce-
sionario Yamaha.2. Desmonte la bujía, vierta una cucharada de
aceite de motor SAE 10W30 o 20W40 en el ori-
ficio de la misma y móntela de nuevo. Ponga a
masa el cable de la bujía y vire varias veces el
motor para revestir de aceite las paredes del ci-
lindro.
3. Lubrique todos los cables de mando.
4. Coloque calzos debajo del chasis para mante-
ner las ruedas separadas del suelo.
U5KM63.book Page 8 Monday, March 15, 2004 11:44 AM

9-9

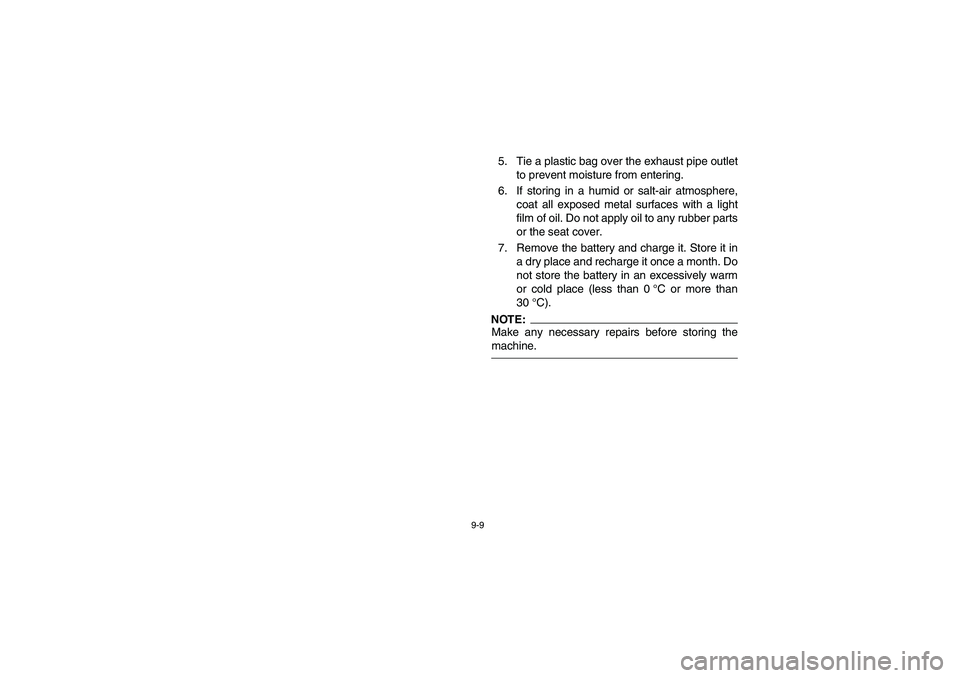

5. Tie a plastic bag over the exhaust pipe outlet
to prevent moisture from entering.
6. If storing in a humid or salt-air atmosphere,
coat all exposed metal surfaces with a light
film of oil. Do not apply oil to any rubber parts
or the seat cover.
7. Remove the battery and charge it. Store it in
a dry place and recharge it once a month. Do
not store the battery in an excessively warm
or cold place (less than 0°C or more than
30°C).NOTE:Make any necessary repairs before storing the
machine.
U5KM63.book Page 9 Monday, March 15, 2004 11:44 AM

9-10

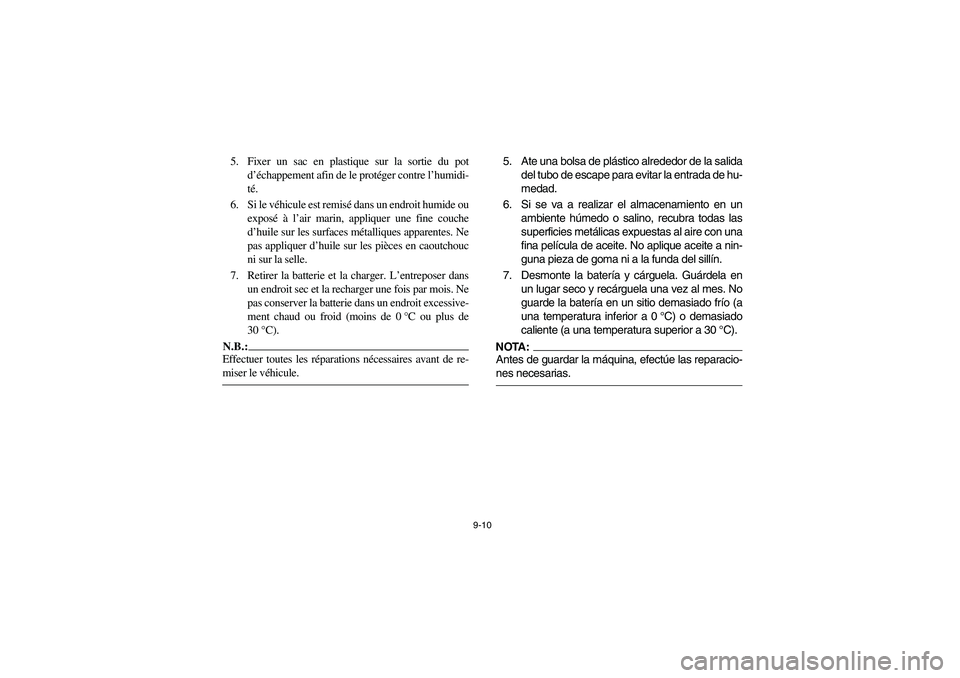

5. Fixer un sac en plastique sur la sortie du pot
d’échappement afin de le protéger contre l’humidi-
té.
6. Si le véhicule est remisé dans un endroit humide ou
exposé à l’air marin, appliquer une fine couche
d’huile sur les surfaces métalliques apparentes. Ne
pas appliquer d’huile sur les pièces en caoutchouc
ni sur la selle.
7. Retirer la batterie et la charger. L’entreposer dans
un endroit sec et la recharger une fois par mois. Ne
pas conserver la batterie dans un endroit excessive-
ment chaud ou froid (moins de 0°C ou plus de
30°C).N.B.:_ Effectuer toutes les réparations nécessaires avant de re-
miser le véhicule.
5. Ate una bolsa de plástico alrededor de la salida
del tubo de escape para evitar la entrada de hu-
medad.
6. Si se va a realizar el almacenamiento en un
ambiente húmedo o salino, recubra todas las
superficies metálicas expuestas al aire con una
fina película de aceite. No aplique aceite a nin-
guna pieza de goma ni a la funda del sillín.
7. Desmonte la batería y cárguela. Guárdela en
un lugar seco y recárguela una vez al mes. No
guarde la batería en un sitio demasiado frío (a
una temperatura inferior a 0°C) o demasiado
caliente (a una temperatura superior a 30°C).NOTA:Antes de guardar la máquina, efectúe las reparacio-
nes necesarias.
U5KM63.book Page 10 Monday, March 15, 2004 11:44 AM

10-1
EBU00428

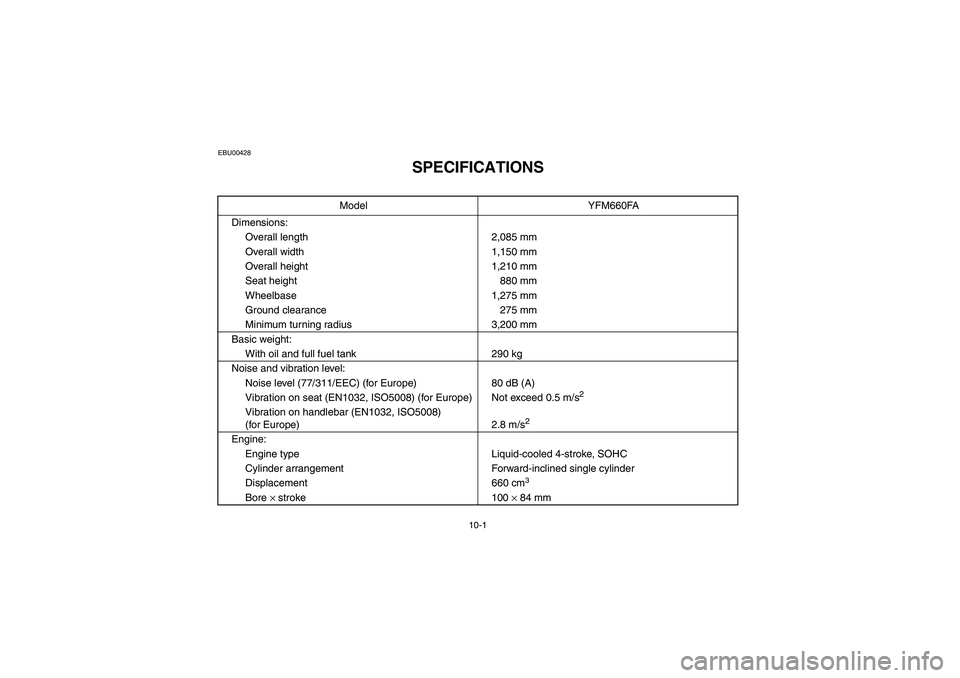

1-SPECIFICATIONS
Model YFM660FA
Dimensions:
Overall length 2,085 mm
Overall width 1,150 mm
Overall height 1,210 mm
Seat height 880 mm
Wheelbase 1,275 mm
Ground clearance 275 mm
Minimum turning radius 3,200 mm
Basic weight:
With oil and full fuel tank 290 kg
Noise and vibration level:
Noise level (77/311/EEC) (for Europe) 80 dB (A)
Vibration on seat (EN1032, ISO5008) (for Europe) Not exceed 0.5 m/s
2
Vibration on handlebar (EN1032, ISO5008)
(for Europe) 2.8 m/s
2
Engine:
Engine type Liquid-cooled 4-stroke, SOHC
Cylinder arrangement Forward-inclined single cylinder
Displacement 660 cm
3
Bore
× stroke 100
× 84 mm
U5KM63.book Page 1 Monday, March 15, 2004 11:44 AM

10-2
10
Compression ratio 9.1 :1
Starting system Electric and recoil starter
Lubrication system Wet sump
Engine oil:
Type
Recommended engine oil classification API Service SE, SF, SG type or higherModel YFM660FA
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
CAUTION:
In order to prevent clutch slippage (since the en-
gine oil also lubricates the clutch), do not mix any
chemical additives. Do not use oils with a diesel
specification of “CD” or oils of a higher quality
than specified. In addition, do not use oils labeled
“ENERGY CONSERVING II” or higher.
U5KM63.book Page 2 Monday, March 15, 2004 11:44 AM

10-3
Engine oil:
Quantity:
Without oil filter cartridge replacement 1.9 L
With oil filter cartridge replacement 2.0 L
Final gear case oil:
Type SAE80 API GL-4 Hypoid gear oil
Quantity 0.25 L
Differential gear case oil:
Type SAE80 API GL-4 Hypoid gear oil
Quantity 0.28 L
Radiator capacity (including all routes): 1.80 L
Air filter: Wet element
Fuel:
Type Unleaded gasoline only
For Europe: Regular unleaded gasoline only with a
research octane number of 91 or higher
Fuel tank capacity 20 L
Fuel reserve amount 3.5 L
Carburetor:
Type / quantity BSR42 / 1
Manufacturer MIKUNIModel YFM660FA
U5KM63.book Page 3 Monday, March 15, 2004 11:44 AM

10-4

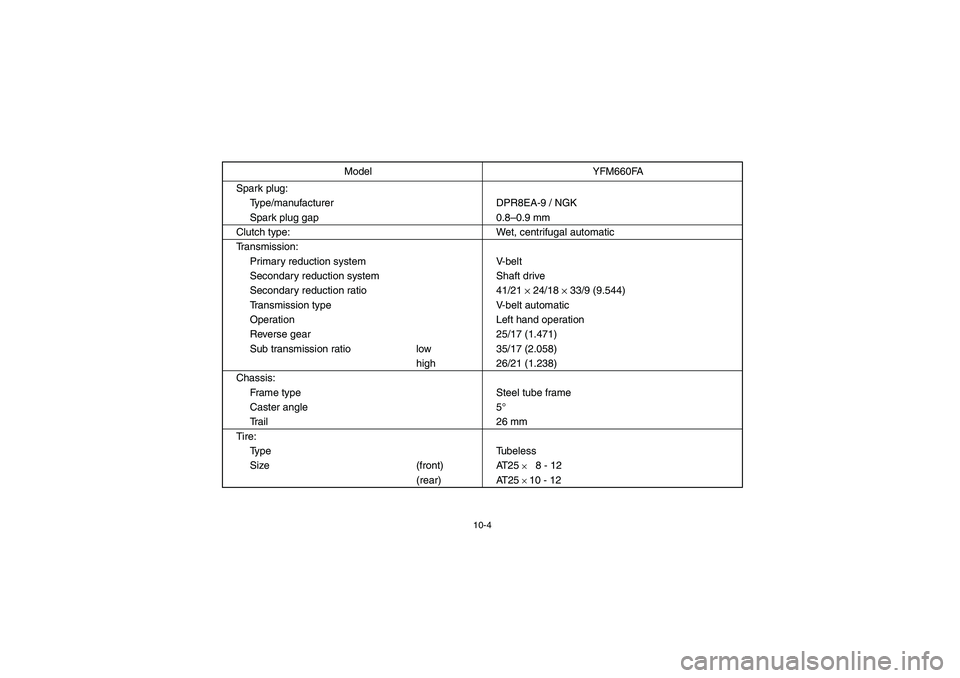

Spark plug:
Type/manufacturer DPR8EA-9 / NGK
Spark plug gap 0.8–0.9 mm
Clutch type: Wet, centrifugal automatic
Transmission:
Primary reduction system V-belt
Secondary reduction system Shaft drive
Secondary reduction ratio 41/21
× 24/18
× 33/9 (9.544)
Transmission type V-belt automatic
Operation Left hand operation
Reverse gear 25/17 (1.471)
Sub transmission ratio low 35/17 (2.058)
high 26/21 (1.238)
Chassis:
Frame type Steel tube frame
Caster angle 5°
Trail 26 mm
Tire:
Ty p e Tu b e l e s s
Size (front) AT25
× 8-12
(rear) AT25 ×10 - 12 Model YFM660FA
U5KM63.book Page 4 Monday, March 15, 2004 11:44 AM

10-5

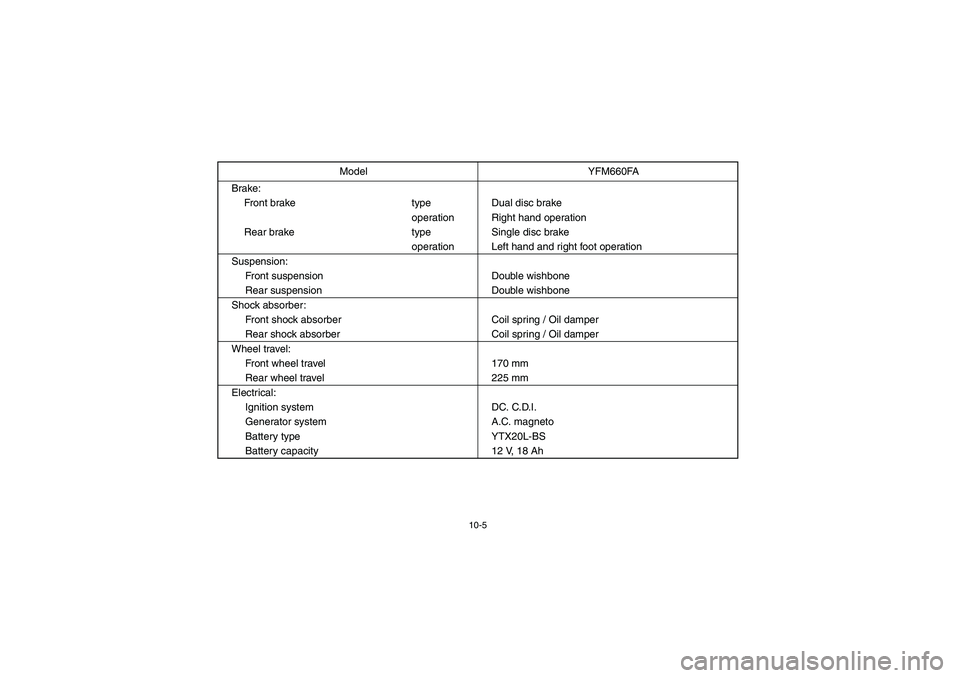

Brake:
Front brake type Dual disc brake
operation Right hand operation
Rear brake type Single disc brake
operation Left hand and right foot operation
Suspension:
Front suspension Double wishbone
Rear suspension Double wishbone
Shock absorber:
Front shock absorber Coil spring / Oil damper
Rear shock absorber Coil spring / Oil damper
Wheel travel:
Front wheel travel 170 mm
Rear wheel travel 225 mm
Electrical:
Ignition system DC. C.D.I.
Generator system A.C. magneto
Battery type YTX20L-BS
Battery capacity 12 V, 18 AhModel YFM660FA
U5KM63.book Page 5 Monday, March 15, 2004 11:44 AM

10-6

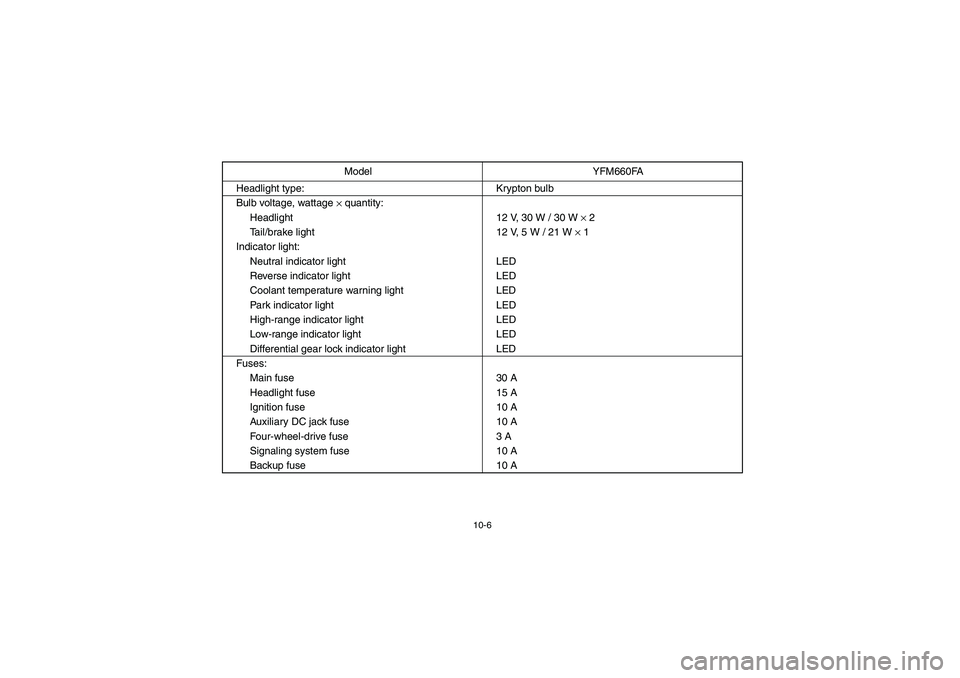

Headlight type: Krypton bulb
Bulb voltage, wattage
× quantity:
Headlight 12 V, 30 W / 30 W
× 2
Tail/brake light 12 V, 5 W / 21 W
× 1
Indicator light:
Neutral indicator light LED
Reverse indicator light LED
Coolant temperature warning light LED
Park indicator light LED
High-range indicator light LED
Low-range indicator light LED
Differential gear lock indicator light LED
Fuses:
Main fuse 30 A
Headlight fuse 15 A
Ignition fuse 10 A
Auxiliary DC jack fuse 10 A
Four-wheel-drive fuse 3 A
Signaling system fuse 10 A
Backup fuse 10 AModel YFM660FA
U5KM63.book Page 6 Monday, March 15, 2004 11:44 AM

10-7
FBU00428

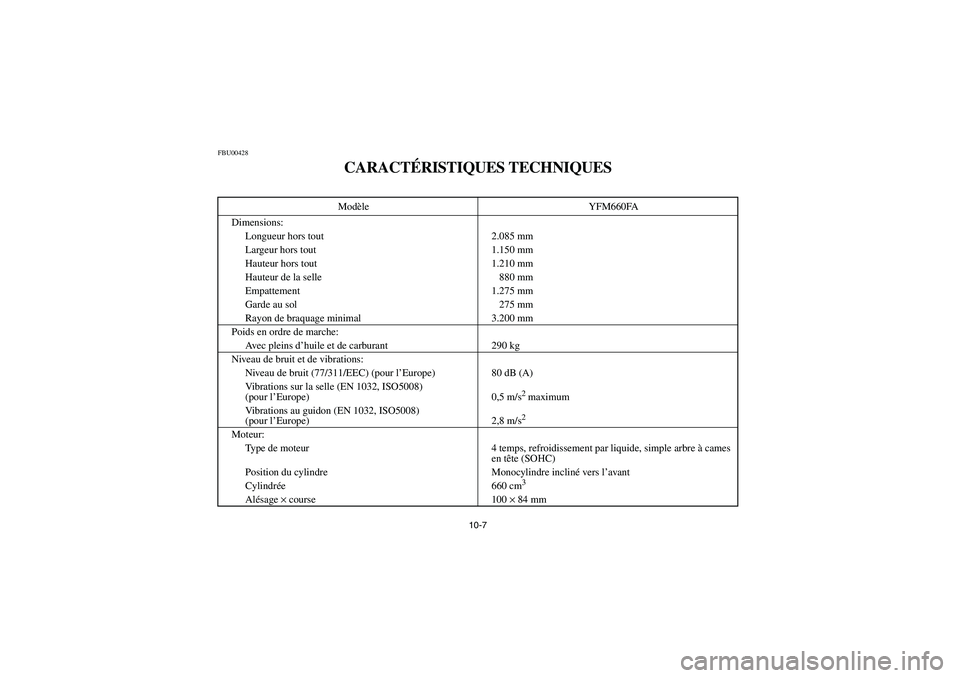

CARACTÉRISTIQUES TECHNIQUESModèle YFM660FA
Dimensions:
Longueur hors tout 2.085 mm
Largeur hors tout 1.150 mm
Hauteur hors tout 1.210 mm
Hauteur de la selle 880 mm
Empattement 1.275 mm
Garde au sol 275 mm
Rayon de braquage minimal 3.200 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 290 kg
Niveau de bruit et de vibrations:
Niveau de bruit (77/311/EEC) (pour l’Europe) 80 dB (A)
Vibrations sur la selle (EN 1032, ISO5008)
(pour l’Europe) 0,5 m/s
2 maximum
Vibrations au guidon (EN 1032, ISO5008)
(pour l’Europe) 2,8 m/s2
Moteur:
Type de moteur 4 temps, refroidissement par liquide, simple arbre à cames
en tête (SOHC)
Position du cylindre Monocylindre incliné vers l’avant
Cylindrée 660 cm
3
Alésage × course 100 × 84 mm
U5KM63.book Page 7 Monday, March 15, 2004 11:44 AM
