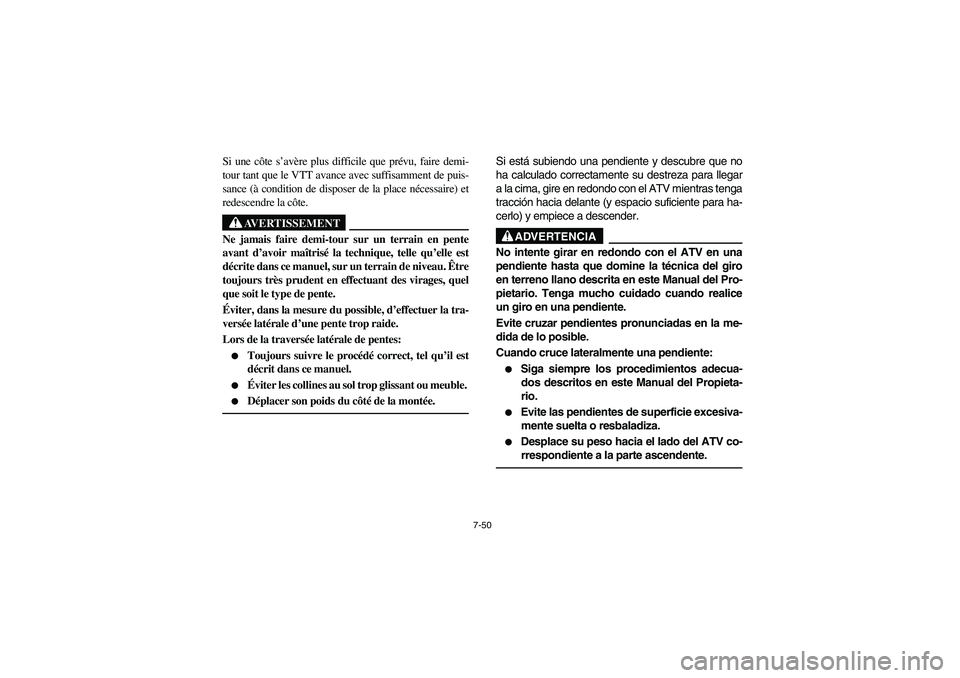

7-50
Si une côte s’avère plus difficile que prévu, faire demi-
tour tant que le VTT avance avec suffisamment de puis-
sance (à condition de disposer de la place nécessaire) et
redescendre la côte.
AVERTISSEMENT
_ Ne jamais faire demi-tour sur un terrain en pente
avant d’avoir maîtrisé la technique, telle qu’elle est
décrite dans ce manuel, sur un terrain de niveau. Être
toujours très prudent en effectuant des virages, quel
que soit le type de pente.
Éviter, dans la mesure du possible, d’effectuer la tra-
versée latérale d’une pente trop raide.
Lors de la traversée latérale de pentes:
Toujours suivre le procédé correct, tel qu’il est
décrit dans ce manuel.
Éviter les collines au sol trop glissant ou meuble.
Déplacer son poids du côté de la montée.
_
Si está subiendo una pendiente y descubre que no
ha calculado correctamente su destreza para llegar
a la cima, gire en redondo con el ATV mientras tenga
tracción hacia delante (y espacio suficiente para ha-
cerlo) y empiece a descender.
ADVERTENCIA
_ No intente girar en redondo con el ATV en una
pendiente hasta que domine la técnica del giro
en terreno llano descrita en este Manual del Pro-
pietario. Tenga mucho cuidado cuando realice
un giro en una pendiente.
Evite cruzar pendientes pronunciadas en la me-
dida de lo posible.
Cuando cruce lateralmente una pendiente:
Siga siempre los procedimientos adecua-
dos descritos en este Manual del Propieta-
rio.
Evite las pendientes de superficie excesiva-
mente suelta o resbaladiza.
Desplace su peso hacia el lado del ATV co-
rrespondiente a la parte ascendente.
_
U2C660.book Page 50 Monday, April 11, 2005 10:29 AM
Page 242 of 456
7-51
If your ATV has stalled or stopped and you believe
you can continue up the hill, restart carefully to
make sure you do not lift the front wheels which
could cause you to lose control. If you are unable
to continue up the hill, dismount the ATV on the
uphill side. Physically turn the ATV around and
then descend the hill.
If you start to roll backwards, DO NOT apply either
brake abruptly. If you are in 2WD, apply only the
front brake. When this ATV is in 4WD or 4WD-
LOCK, all wheels (front and rear) are interconnect-
ed by the drive train. This means that applying ei-
ther the front brake or the rear brake will brake all
wheels. When descending hills, using either brake
lever or the brake pedal will brake the wheels on
the downhill side. Avoid sudden application of ei-
ther the front or rear brake because the wheels on
the uphill side could come off the ground. The ATV
could easily tip over backwards. Apply both the
front and rear brakes gradually, or dismount the
ATV immediately on the uphill side.
U2C660.book Page 51 Monday, April 11, 2005 10:29 AM
Page 243 of 456

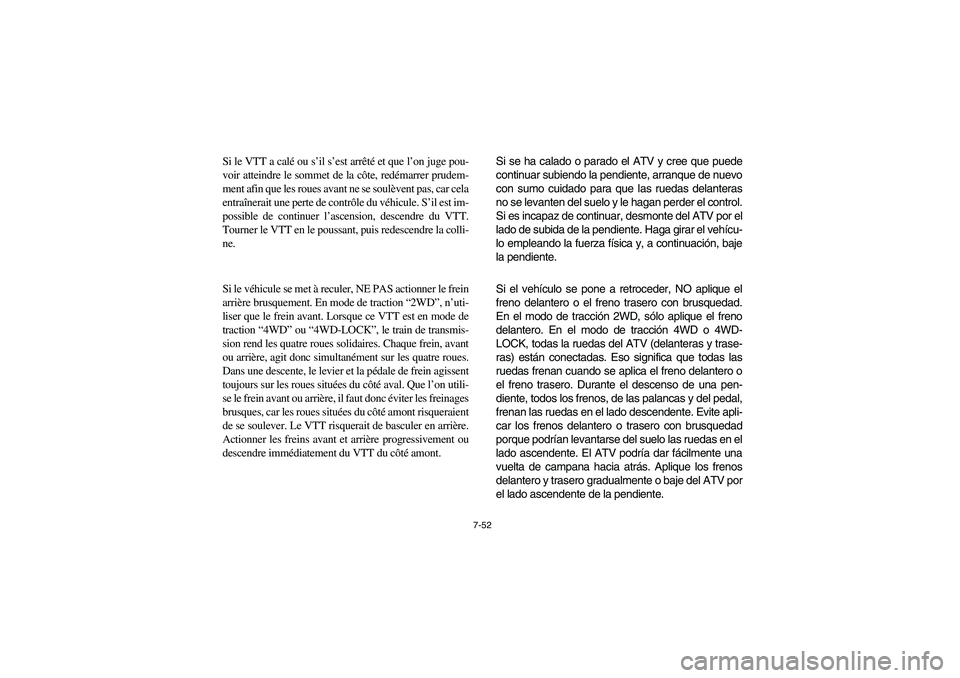

7-52
Si le VTT a calé ou s’il s’est arrêté et que l’on juge pou-
voir atteindre le sommet de la côte, redémarrer prudem-
ment afin que les roues avant ne se soulèvent pas, car cela
entraînerait une perte de contrôle du véhicule. S’il est im-
possible de continuer l’ascension, descendre du VTT.
Tourner le VTT en le poussant, puis redescendre la colli-
ne.
Si le véhicule se met à reculer, NE PAS actionner le frein
arrière brusquement. En mode de traction “2WD”, n’uti-
liser que le frein avant. Lorsque ce VTT est en mode de
traction “4WD” ou “4WD-LOCK”, le train de transmis-
sion rend les quatre roues solidaires. Chaque frein, avant
ou arrière, agit donc simultanément sur les quatre roues.
Dans une descente, le levier et la pédale de frein agissent
toujours sur les roues situées du côté aval. Que l’on utili-
se le frein avant ou arrière, il faut donc éviter les freinages
brusques, car les roues situées du côté amont risqueraient
de se soulever. Le VTT risquerait de basculer en arrière.
Actionner les freins avant et arrière progressivement ou
descendre immédiatement du VTT du côté amont.Si se ha calado o parado el ATV y cree que puede
continuar subiendo la pendiente, arranque de nuevo
con sumo cuidado para que las ruedas delanteras
no se levanten del suelo y le hagan perder el control.
Si es incapaz de continuar, desmonte del ATV por el
lado de subida de la pendiente. Haga girar el vehícu-
lo empleando la fuerza física y, a continuación, baje
la pendiente.
Si el vehículo se pone a retroceder, NO aplique el
freno delantero o el freno trasero con brusquedad.
En el modo de tracción 2WD, sólo aplique el freno
delantero. En el modo de tracción 4WD o 4WD-
LOCK, todas la ruedas del ATV (delanteras y trase-
ras) están conectadas. Eso significa que todas las
ruedas frenan cuando se aplica el freno delantero o
el freno trasero. Durante el descenso de una pen-
diente, todos los frenos, de las palancas y del pedal,
frenan las ruedas en el lado descendente. Evite apli-
car los frenos delantero o trasero con brusquedad
porque podrían levantarse del suelo las ruedas en el
lado ascendente. El ATV podría dar fácilmente una
vuelta de campana hacia atrás. Aplique los frenos
delantero y trasero gradualmente o baje del ATV por
el lado ascendente de la pendiente.U2C660.book Page 52 Monday, April 11, 2005 10:29 AM
Page 244 of 456

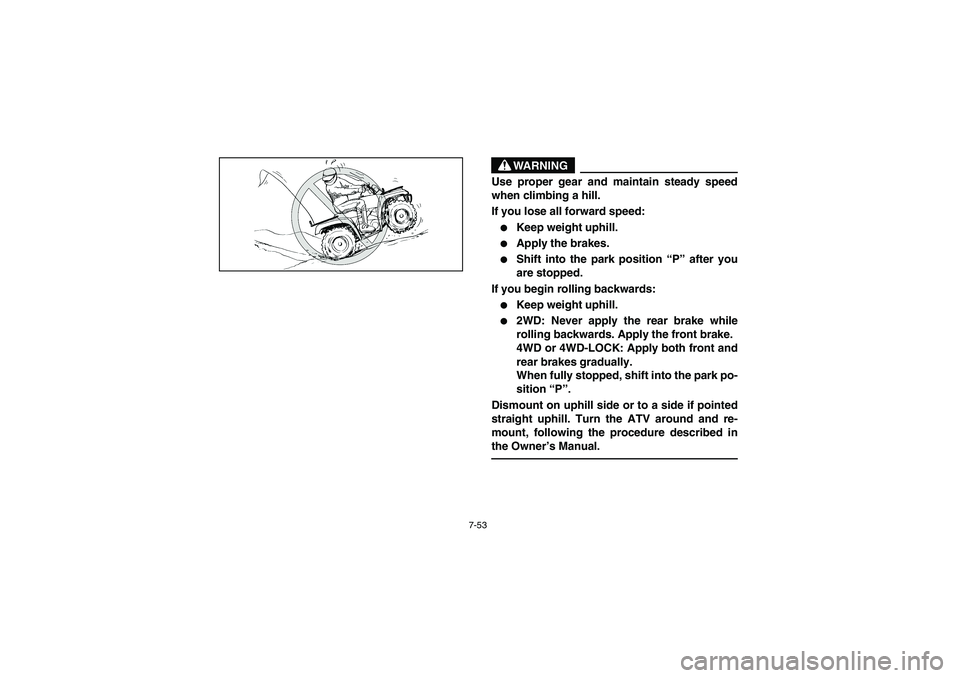

7-53
WARNING
_ Use proper gear and maintain steady speed
when climbing a hill.
If you lose all forward speed:
Keep weight uphill.
Apply the brakes.
Shift into the park position “P” after you
are stopped.
If you begin rolling backwards:
Keep weight uphill.
2WD: Never apply the rear brake while
rolling backwards. Apply the front brake.
4WD or 4WD-LOCK: Apply both front and
rear brakes gradually.
When fully stopped, shift into the park po-
sition “P”.
Dismount on uphill side or to a side if pointed
straight uphill. Turn the ATV around and re-
mount, following the procedure described in
the Owner’s Manual.
_
U2C660.book Page 53 Monday, April 11, 2005 10:29 AM
Page 245 of 456

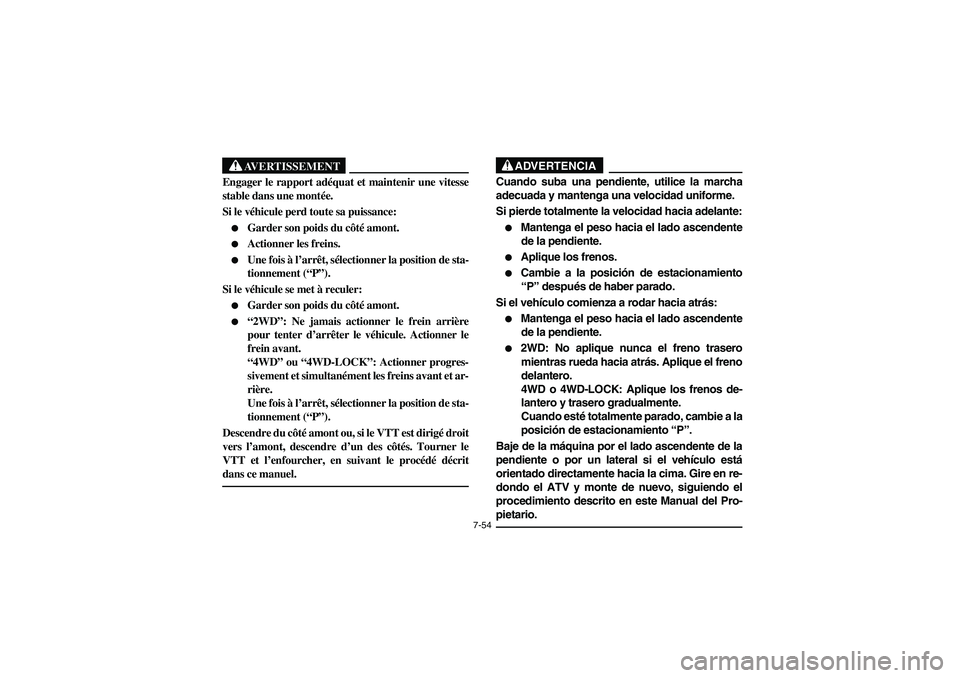

7-54
AVERTISSEMENT
_ Engager le rapport adéquat et maintenir une vitesse
stable dans une montée.
Si le véhicule perd toute sa puissance:
Garder son poids du côté amont.
Actionner les freins.
Une fois à l’arrêt, sélectionner la position de sta-
tionnement (“P”).
Si le véhicule se met à reculer:
Garder son poids du côté amont.
“2WD”: Ne jamais actionner le frein arrière
pour tenter d’arrêter le véhicule. Actionner le
frein avant.
“4WD” ou “4WD-LOCK”: Actionner progres-
sivement et simultanément les freins avant et ar-
rière.
Une fois à l’arrêt, sélectionner la position de sta-
tionnement (“P”).
Descendre du côté amont ou, si le VTT est dirigé droit
vers l’amont, descendre d’un des côtés. Tourner le
VTT et l’enfourcher, en suivant le procédé décrit
dans ce manuel.
_
ADVERTENCIA
_ Cuando suba una pendiente, utilice la marcha
adecuada y mantenga una velocidad uniforme.
Si pierde totalmente la velocidad hacia adelante:
Mantenga el peso hacia el lado ascendente
de la pendiente.
Aplique los frenos.
Cambie a la posición de estacionamiento
“P” después de haber parado.
Si el vehículo comienza a rodar hacia atrás:
Mantenga el peso hacia el lado ascendente
de la pendiente.
2WD: No aplique nunca el freno trasero
mientras rueda hacia atrás. Aplique el freno
delantero.
4WD o 4WD-LOCK: Aplique los frenos de-
lantero y trasero gradualmente.
Cuando esté totalmente parado, cambie a la
posición de estacionamiento “P”.
Baje de la máquina por el lado ascendente de la
pendiente o por un lateral si el vehículo está
orientado directamente hacia la cima. Gire en re-
dondo el ATV y monte de nuevo, siguiendo el
procedimiento descrito en este Manual del Pro-
pietario.
_
U2C660.book Page 54 Monday, April 11, 2005 10:29 AM
Page 246 of 456

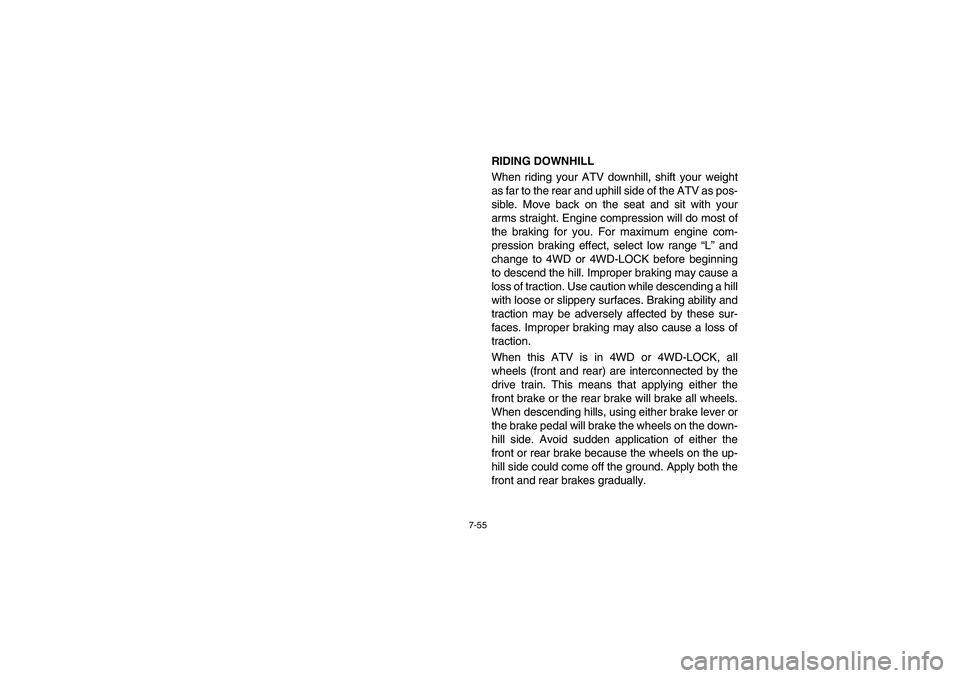

7-55
RIDING DOWNHILL
When riding your ATV downhill, shift your weight
as far to the rear and uphill side of the ATV as pos-
sible. Move back on the seat and sit with your
arms straight. Engine compression will do most of
the braking for you. For maximum engine com-
pression braking effect, select low range “L” and
change to 4WD or 4WD-LOCK before beginning
to descend the hill. Improper braking may cause a
loss of traction. Use caution while descending a hill
with loose or slippery surfaces. Braking ability and
traction may be adversely affected by these sur-
faces. Improper braking may also cause a loss of
traction.
When this ATV is in 4WD or 4WD-LOCK, all
wheels (front and rear) are interconnected by the
drive train. This means that applying either the
front brake or the rear brake will brake all wheels.
When descending hills, using either brake lever or
the brake pedal will brake the wheels on the down-
hill side. Avoid sudden application of either the
front or rear brake because the wheels on the up-
hill side could come off the ground. Apply both the
front and rear brakes gradually.
U2C660.book Page 55 Monday, April 11, 2005 10:29 AM
Page 247 of 456

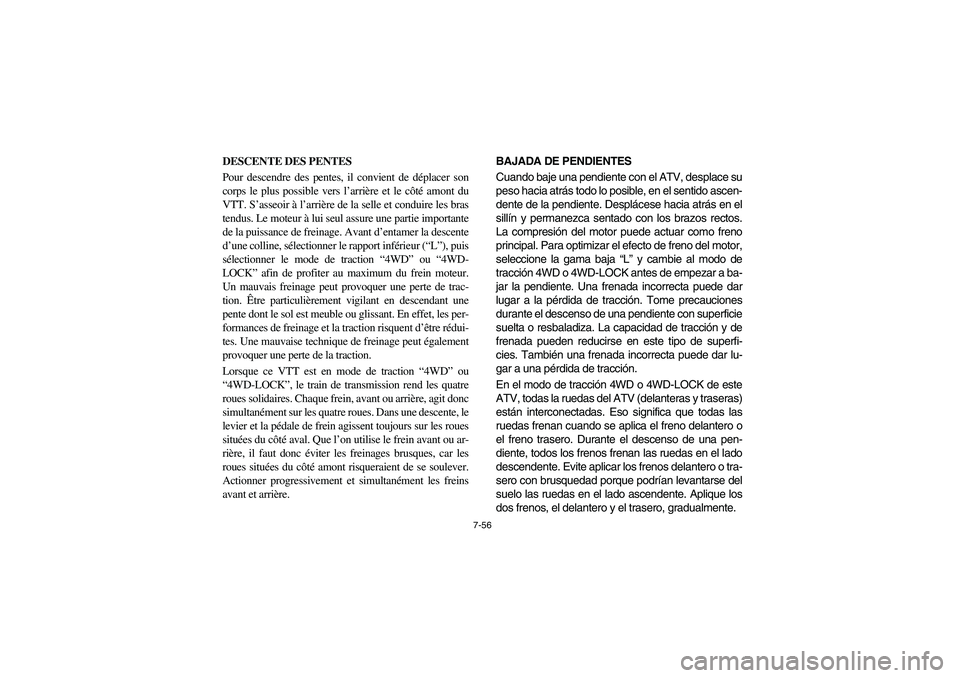

7-56
DESCENTE DES PENTES
Pour descendre des pentes, il convient de déplacer son
corps le plus possible vers l’arrière et le côté amont du
VTT. S’asseoir à l’arrière de la selle et conduire les bras
tendus. Le moteur à lui seul assure une partie importante
de la puissance de freinage. Avant d’entamer la descente
d’une colline, sélectionner le rapport inférieur (“L”), puis
sélectionner le mode de traction “4WD” ou “4WD-
LOCK” afin de profiter au maximum du frein moteur.
Un mauvais freinage peut provoquer une perte de trac-
tion. Être particulièrement vigilant en descendant une
pente dont le sol est meuble ou glissant. En effet, les per-
formances de freinage et la traction risquent d’être rédui-
tes. Une mauvaise technique de freinage peut également
provoquer une perte de la traction.
Lorsque ce VTT est en mode de traction “4WD” ou
“4WD-LOCK”, le train de transmission rend les quatre
roues solidaires. Chaque frein, avant ou arrière, agit donc
simultanément sur les quatre roues. Dans une descente, le
levier et la pédale de frein agissent toujours sur les roues
situées du côté aval. Que l’on utilise le frein avant ou ar-
rière, il faut donc éviter les freinages brusques, car les
roues situées du côté amont risqueraient de se soulever.
Actionner progressivement et simultanément les freins
avant et arrière.BAJADA DE PENDIENTES
Cuando baje una pendiente con el ATV, desplace su
peso hacia atrás todo lo posible, en el sentido ascen-
dente de la pendiente. Desplácese hacia atrás en el
sillín y permanezca sentado con los brazos rectos.
La compresión del motor puede actuar como freno
principal. Para optimizar el efecto de freno del motor,
seleccione la gama baja “L” y cambie al modo de
tracción 4WD o 4WD-LOCK antes de empezar a ba-
jar la pendiente. Una frenada incorrecta puede dar
lugar a la pérdida de tracción. Tome precauciones
durante el descenso de una pendiente con superficie
suelta o resbaladiza. La capacidad de tracción y de
frenada pueden reducirse en este tipo de superfi-
cies. También una frenada incorrecta puede dar lu-
gar a una pérdida de tracción.
En el modo de tracción 4WD o 4WD-LOCK de este
ATV, todas la ruedas del ATV (delanteras y traseras)
están interconectadas. Eso significa que todas las
ruedas frenan cuando se aplica el freno delantero o
el freno trasero. Durante el descenso de una pen-
diente, todos los frenos frenan las ruedas en el lado
descendente. Evite aplicar los frenos delantero o tra-
sero con brusquedad porque podrían levantarse del
suelo las ruedas en el lado ascendente. Aplique los
dos frenos, el delantero y el trasero, gradualmente.U2C660.book Page 56 Monday, April 11, 2005 10:29 AM
Page 248 of 456
7-57

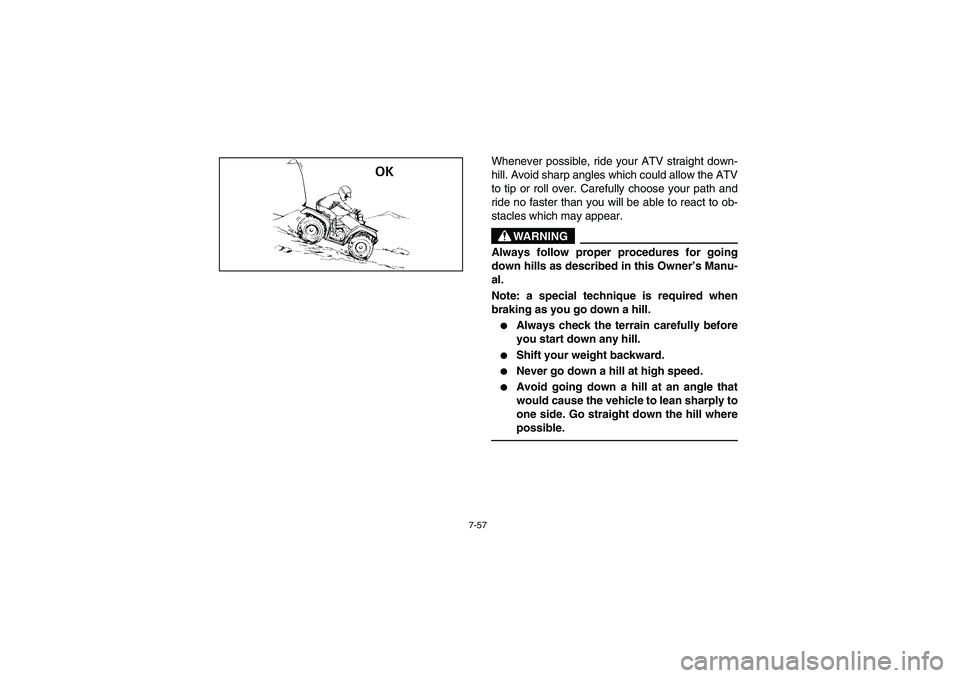

Whenever possible, ride your ATV straight down-
hill. Avoid sharp angles which could allow the ATV
to tip or roll over. Carefully choose your path and
ride no faster than you will be able to react to ob-
stacles which may appear.
WARNING
_ Always follow proper procedures for going
down hills as described in this Owner’s Manu-
al.
Note: a special technique is required when
braking as you go down a hill.
Always check the terrain carefully before
you start down any hill.
Shift your weight backward.
Never go down a hill at high speed.
Avoid going down a hill at an angle that
would cause the vehicle to lean sharply to
one side. Go straight down the hill where
possible.
_
U2C660.book Page 57 Monday, April 11, 2005 10:29 AM
Page 249 of 456
7-58

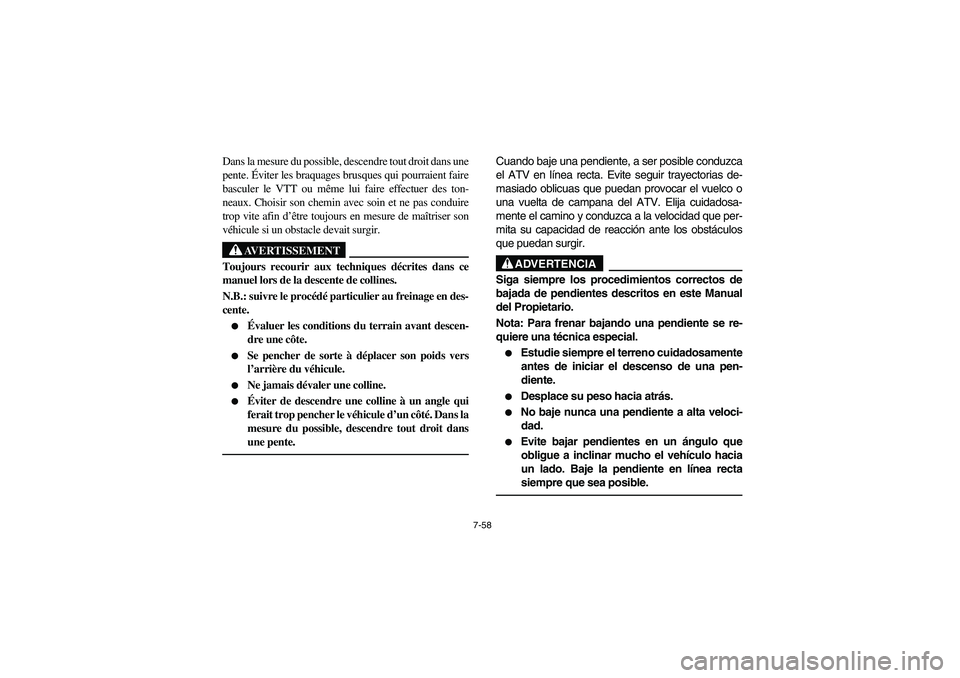

Dans la mesure du possible, descendre tout droit dans une
pente. Éviter les braquages brusques qui pourraient faire
basculer le VTT ou même lui faire effectuer des ton-
neaux. Choisir son chemin avec soin et ne pas conduire
trop vite afin d’être toujours en mesure de maîtriser son
véhicule si un obstacle devait surgir.
AVERTISSEMENT
_ Toujours recourir aux techniques décrites dans ce
manuel lors de la descente de collines.
N.B.: suivre le procédé particulier au freinage en des-
cente.
Évaluer les conditions du terrain avant descen-
dre une côte.
Se pencher de sorte à déplacer son poids vers
l’arrière du véhicule.
Ne jamais dévaler une colline.
Éviter de descendre une colline à un angle qui
ferait trop pencher le véhicule d’un côté. Dans la
mesure du possible, descendre tout droit dans
une pente.
_
Cuando baje una pendiente, a ser posible conduzca
el ATV en línea recta. Evite seguir trayectorias de-
masiado oblicuas que puedan provocar el vuelco o
una vuelta de campana del ATV. Elija cuidadosa-
mente el camino y conduzca a la velocidad que per-
mita su capacidad de reacción ante los obstáculos
que puedan surgir.
ADVERTENCIA
_ Siga siempre los procedimientos correctos de
bajada de pendientes descritos en este Manual
del Propietario.
Nota: Para frenar bajando una pendiente se re-
quiere una técnica especial.
Estudie siempre el terreno cuidadosamente
antes de iniciar el descenso de una pen-
diente.
Desplace su peso hacia atrás.
No baje nunca una pendiente a alta veloci-
dad.
Evite bajar pendientes en un ángulo que
obligue a inclinar mucho el vehículo hacia
un lado. Baje la pendiente en línea recta
siempre que sea posible.
_
U2C660.book Page 58 Monday, April 11, 2005 10:29 AM
Page 250 of 456
7-59
CROSSING A SLOPE
Traversing a sloping surface on your ATV requires
you to properly position your weight to maintain
proper balance. Be sure that you have learned the
basic riding skills on flat ground before attempting
to cross a sloping surface. Avoid slopes with slip-
pery surfaces or rough terrain that may upset your
balance.
As you travel across a slope, lean your body in the
uphill direction. It may be necessary to correct the
steering when riding on loose surfaces by pointing
the front wheels slightly uphill. When riding on
slopes be sure not to make sharp turns either up or
down hill.
U2C660.book Page 59 Monday, April 11, 2005 10:29 AM
