YAMAHA GRIZZLY 660 2006 Owners Manual

8-20
FBU00879
Caches A et D
Dépose1. Déposer la selle. (Voir les explications relatives à
la dépose et à la mise en place de la selle à la page
4-54.)
2. Tirer vers l’arrière à l’endroit indiqué, puis tirer
vers le haut.
SBU00879
Paneles A y D
Para la extracción1. Extraiga el asiento. (Para ver los procedimien-
tos de extracción e instalación del asiento, con-
sulte la página 4-54.)
2. Tire hacia fuera por la parte indicada, y enton-
ces tire hacia arriba como se muestra.
U2C660.book Page 20 Monday, April 11, 2005 10:29 AM

8-21 1. Panel A
1. Cache A
1. Panel A
1. Panel D
1. Cache D
1. Panel D
To install1. Insert the panel projections in the numerical
order shown in the illustration, and then push
inward on the area shown.
2. Install the seat.
U2C660.book Page 21 Monday, April 11, 2005 10:29 AM

8-22

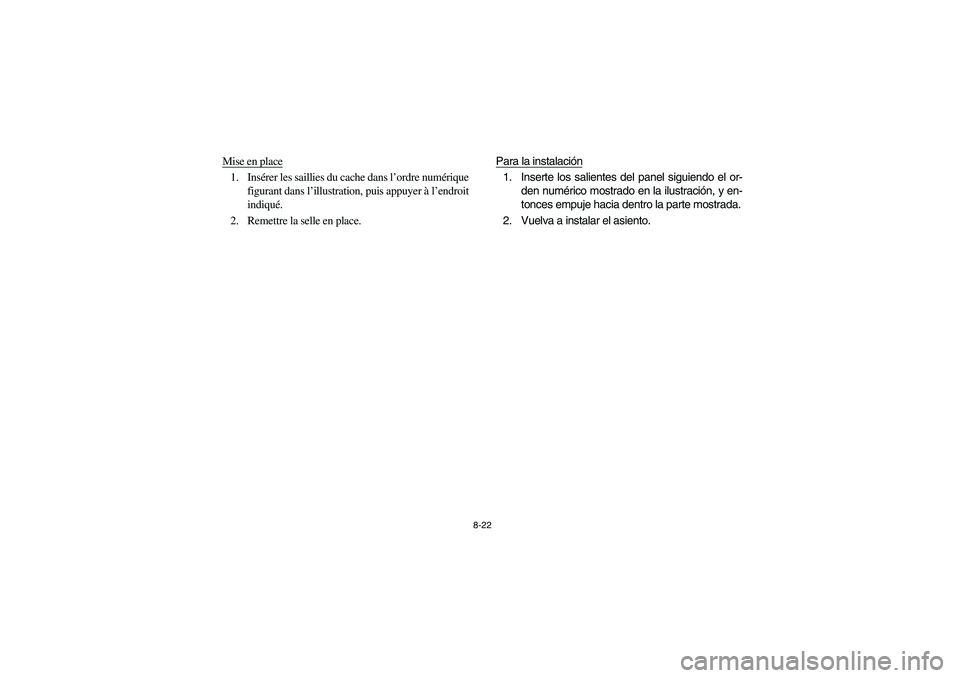

Mise en place1. Insérer les saillies du cache dans l’ordre numérique
figurant dans l’illustration, puis appuyer à l’endroit
indiqué.
2. Remettre la selle en place. Para la instalación
1. Inserte los salientes del panel siguiendo el or-
den numérico mostrado en la ilustración, y en-
tonces empuje hacia dentro la parte mostrada.
2. Vuelva a instalar el asiento.
U2C660.book Page 22 Monday, April 11, 2005 10:29 AM

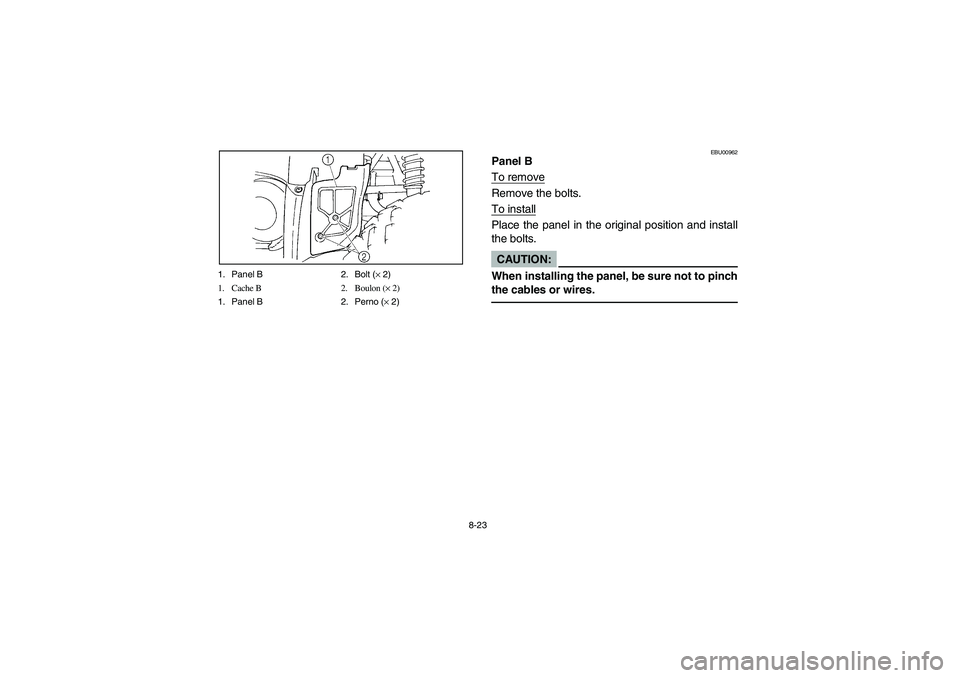

8-23 1. Panel B 2. Bolt (× 2)
1. Cache B 2. Boulon (× 2)
1. Panel B 2. Perno (× 2)
EBU00962
Panel B
To removeRemove the bolts.
To installPlace the panel in the original position and install
the bolts.CAUTION:_ When installing the panel, be sure not to pinch
the cables or wires. _
U2C660.book Page 23 Monday, April 11, 2005 10:29 AM

8-24
FBU00962

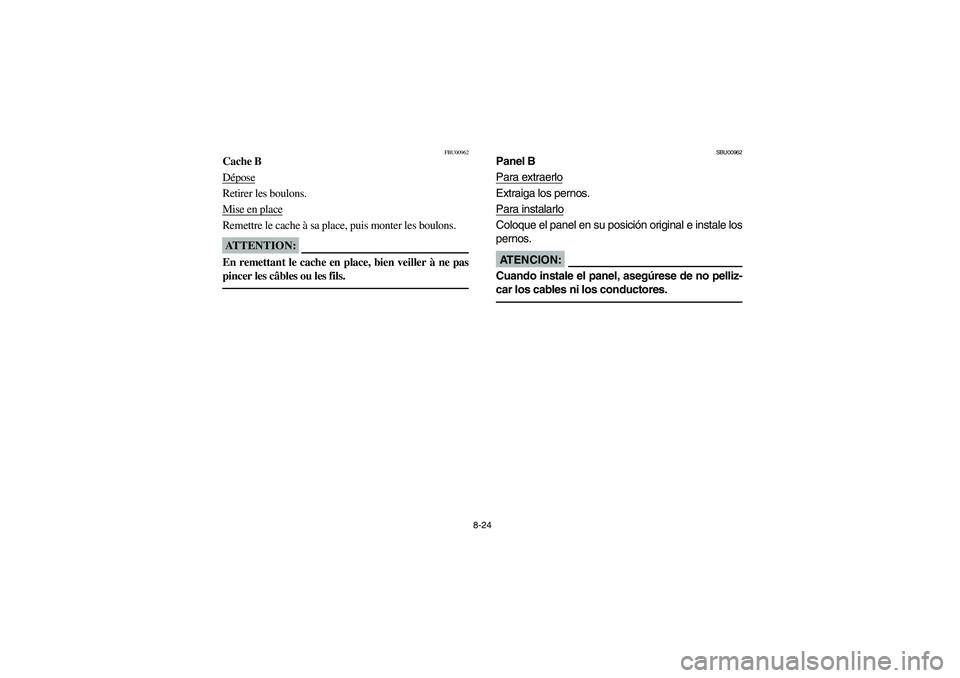

Cache B
DéposeRetirer les boulons.
Mise en placeRemettre le cache à sa place, puis monter les boulons.ATTENTION:_ En remettant le cache en place, bien veiller à ne pas
pincer les câbles ou les fils. _
SBU00962
Panel B
Para extraerloExtraiga los pernos.
Para instalarloColoque el panel en su posición original e instale los
pernos.AT E N C I O N :_ Cuando instale el panel, asegúrese de no pelliz-
car los cables ni los conductores. _
U2C660.book Page 24 Monday, April 11, 2005 10:29 AM

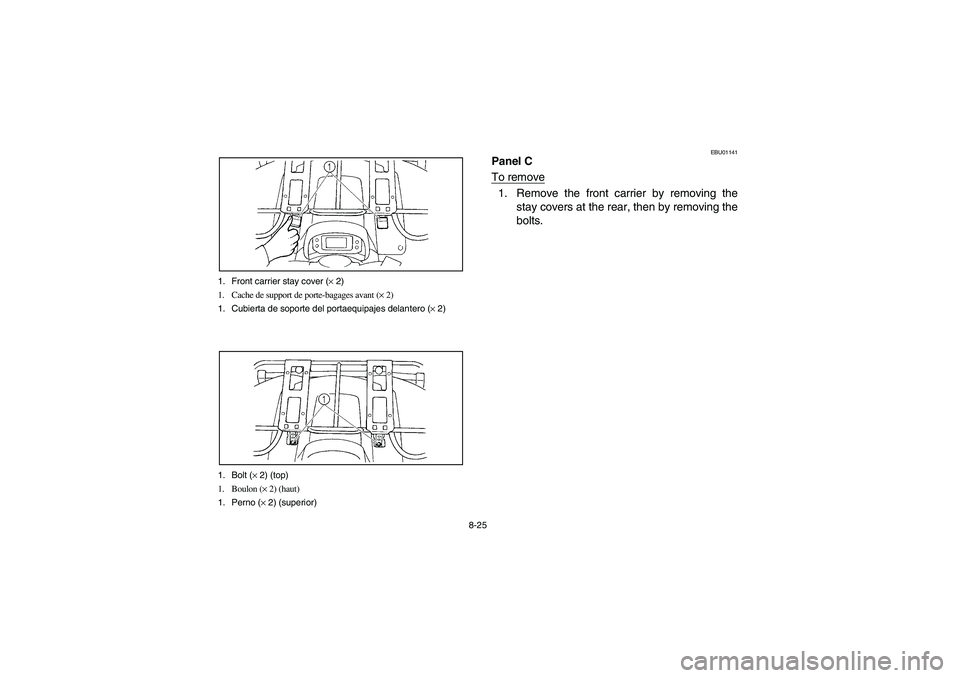

8-25 1. Front carrier stay cover (× 2)
1. Cache de support de porte-bagages avant (× 2)
1. Cubierta de soporte del portaequipajes delantero (× 2)
1. Bolt (× 2) (top)
1. Boulon (× 2) (haut)
1. Perno (× 2) (superior)
EBU01141
Panel C
To remove1. Remove the front carrier by removing the
stay covers at the rear, then by removing the
bolts.
U2C660.book Page 25 Monday, April 11, 2005 10:29 AM

8-26
FBU01141

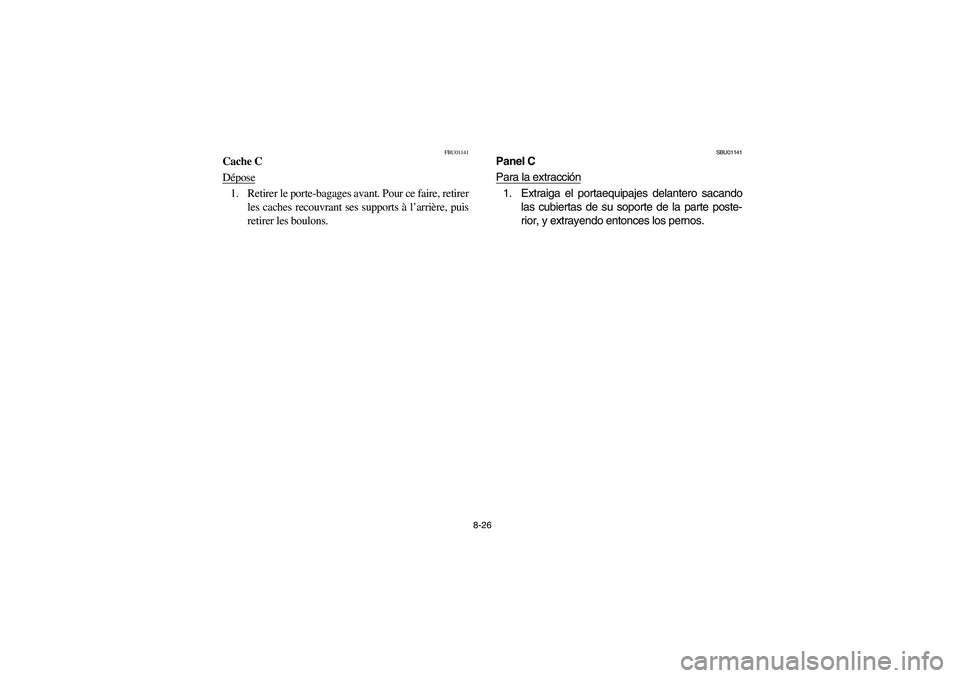

Cache C
Dépose1. Retirer le porte-bagages avant. Pour ce faire, retirer
les caches recouvrant ses supports à l’arrière, puis
retirer les boulons.
SBU01141
Panel C
Para la extracción1. Extraiga el portaequipajes delantero sacando
las cubiertas de su soporte de la parte poste-
rior, y extrayendo entonces los pernos.
U2C660.book Page 26 Monday, April 11, 2005 10:29 AM

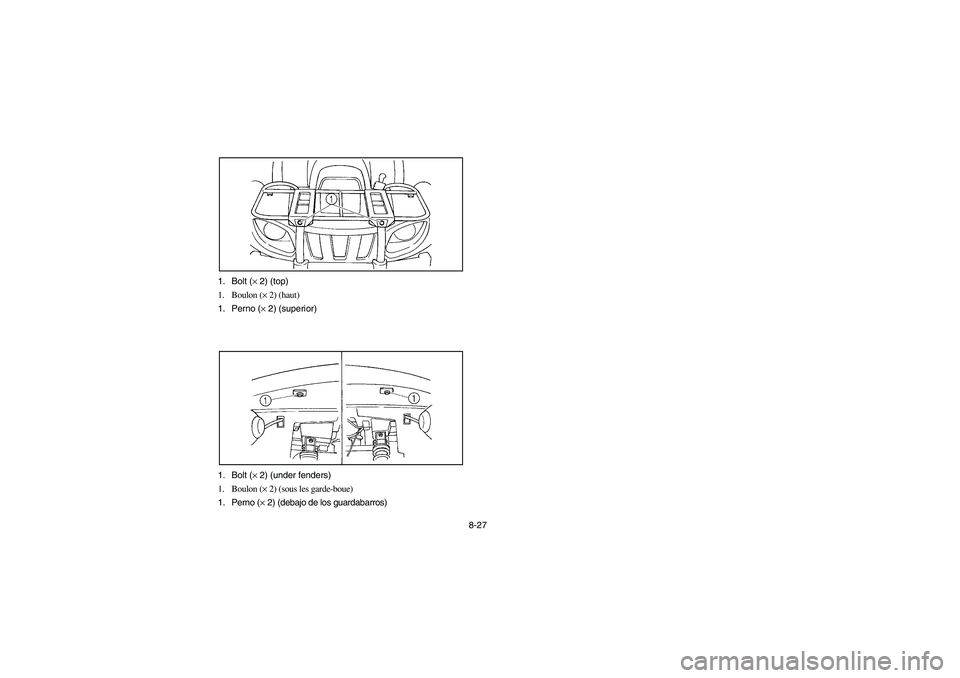

8-27 1. Bolt (× 2) (top)
1. Boulon (× 2) (haut)
1. Perno (× 2) (superior)
1. Bolt (× 2) (under fenders)
1. Boulon (× 2) (sous les garde-boue)
1. Perno (× 2) (debajo de los guardabarros)U2C660.book Page 27 Monday, April 11, 2005 10:29 AM

8-28
U2C660.book Page 28 Monday, April 11, 2005 10:29 AM

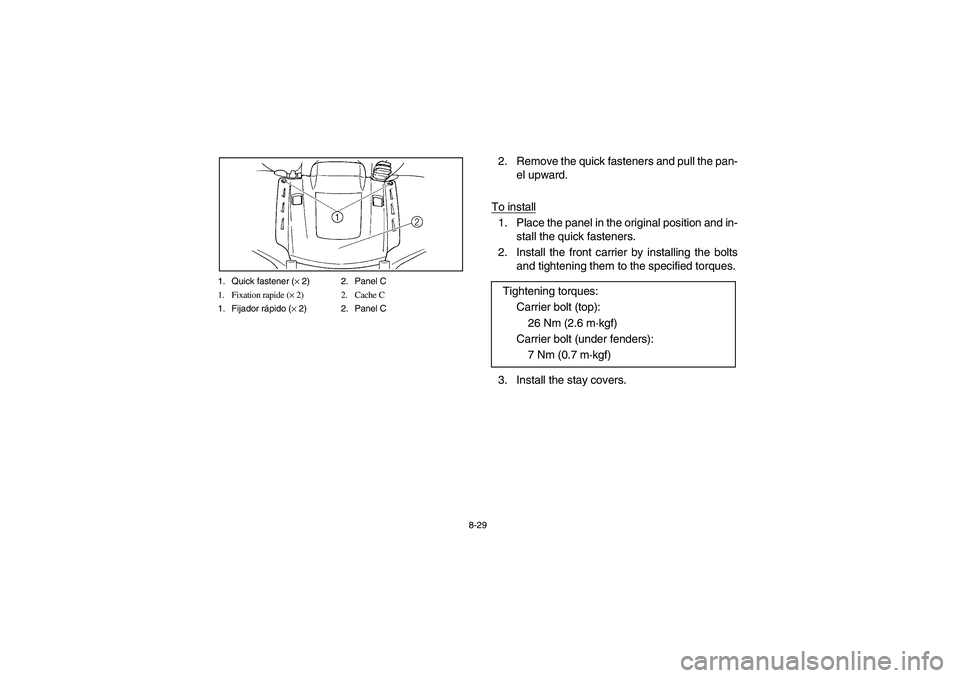

8-29 1. Quick fastener (× 2) 2. Panel C
1. Fixation rapide (× 2) 2. Cache C
1. Fijador rápido (× 2) 2. Panel C
2. Remove the quick fasteners and pull the pan-
el upward.
To install1. Place the panel in the original position and in-
stall the quick fasteners.
2. Install the front carrier by installing the bolts
and tightening them to the specified torques.
3. Install the stay covers.Tightening torques:
Carrier bolt (top):
26 Nm (2.6 m·kgf)
Carrier bolt (under fenders):
7 Nm (0.7 m·kgf)
U2C660.book Page 29 Monday, April 11, 2005 10:29 AM
