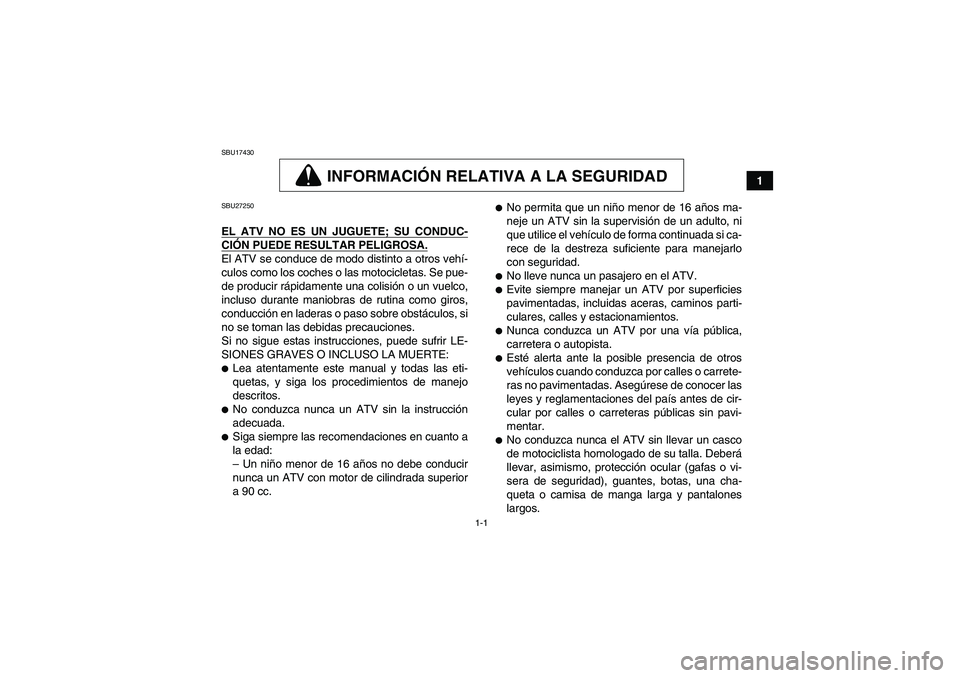

1-1
1
SBU17430
INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU27250EL ATV NO ES UN JUGUETE; SU CONDUC-CIÓN PUEDE RESULTAR PELIGROSA.El ATV se conduce de modo distinto a otros vehí-
culos como los coches o las motocicletas. Se pue-
de producir rápidamente una colisión o un vuelco,
incluso durante maniobras de rutina como giros,
conducción en laderas o paso sobre obstáculos, si
no se toman las debidas precauciones.
Si no sigue estas instrucciones, puede sufrir LE-
SIONES GRAVES O INCLUSO LA MUERTE:
Lea atentamente este manual y todas las eti-
quetas, y siga los procedimientos de manejo
descritos.
No conduzca nunca un ATV sin la instrucción
adecuada.
Siga siempre las recomendaciones en cuanto a
la edad:
– Un niño menor de 16 años no debe conducir
nunca un ATV con motor de cilindrada superior
a 90 cc.

No permita que un niño menor de 16 años ma-
neje un ATV sin la supervisión de un adulto, ni
que utilice el vehículo de forma continuada si ca-
rece de la destreza suficiente para manejarlo
con seguridad.
No lleve nunca un pasajero en el ATV.
Evite siempre manejar un ATV por superficies
pavimentadas, incluidas aceras, caminos parti-
culares, calles y estacionamientos.
Nunca conduzca un ATV por una vía pública,
carretera o autopista.
Esté alerta ante la posible presencia de otros
vehículos cuando conduzca por calles o carrete-
ras no pavimentadas. Asegúrese de conocer las
leyes y reglamentaciones del país antes de cir-
cular por calles o carreteras públicas sin pavi-
mentar.
No conduzca nunca el ATV sin llevar un casco
de motociclista homologado de su talla. Deberá
llevar, asimismo, protección ocular (gafas o vi-
sera de seguridad), guantes, botas, una cha-
queta o camisa de manga larga y pantalones
largos.
U3B462S0.book Page 1 Tuesday, March 20, 2007 7:24 PM

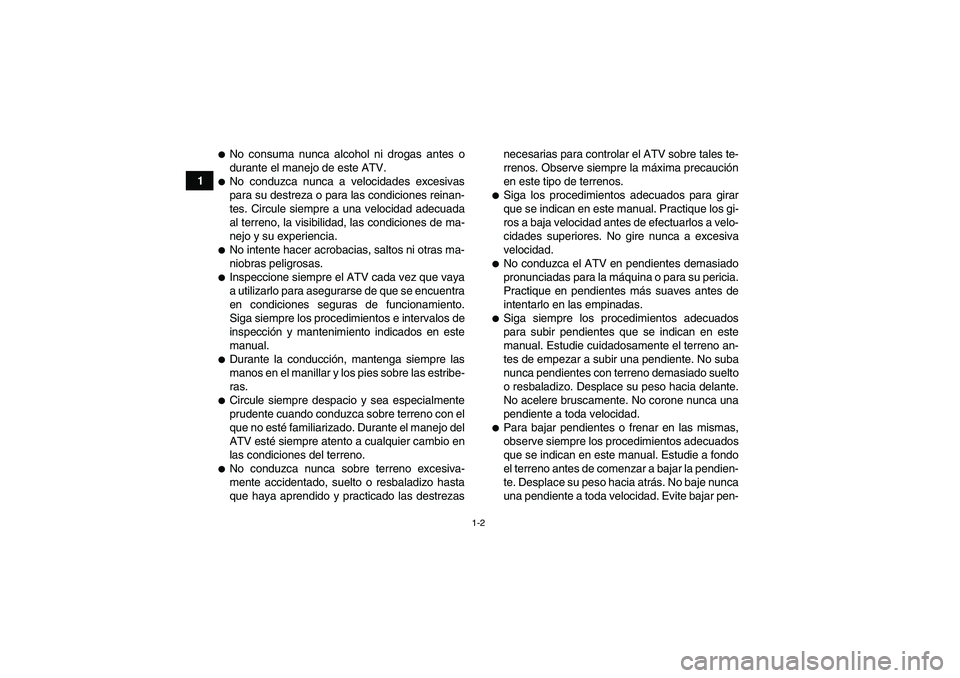

1-2
1

No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.
No conduzca nunca a velocidades excesivas
para su destreza o para las condiciones reinan-
tes. Circule siempre a una velocidad adecuada
al terreno, la visibilidad, las condiciones de ma-
nejo y su experiencia.
No intente hacer acrobacias, saltos ni otras ma-
niobras peligrosas.
Inspeccione siempre el ATV cada vez que vaya
a utilizarlo para asegurarse de que se encuentra
en condiciones seguras de funcionamiento.
Siga siempre los procedimientos e intervalos de
inspección y mantenimiento indicados en este
manual.
Durante la conducción, mantenga siempre las
manos en el manillar y los pies sobre las estribe-
ras.
Circule siempre despacio y sea especialmente
prudente cuando conduzca sobre terreno con el
que no esté familiarizado. Durante el manejo del
ATV esté siempre atento a cualquier cambio en
las condiciones del terreno.
No conduzca nunca sobre terreno excesiva-
mente accidentado, suelto o resbaladizo hasta
que haya aprendido y practicado las destrezasnecesarias para controlar el ATV sobre tales te-
rrenos. Observe siempre la máxima precaución
en este tipo de terrenos.

Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de efectuarlos a velo-
cidades superiores. No gire nunca a excesiva
velocidad.
No conduzca el ATV en pendientes demasiado
pronunciadas para la máquina o para su pericia.
Practique en pendientes más suaves antes de
intentarlo en las empinadas.
Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual. Estudie cuidadosamente el terreno an-
tes de empezar a subir una pendiente. No suba
nunca pendientes con terreno demasiado suelto
o resbaladizo. Desplace su peso hacia delante.
No acelere bruscamente. No corone nunca una
pendiente a toda velocidad.
Para bajar pendientes o frenar en las mismas,
observe siempre los procedimientos adecuados
que se indican en este manual. Estudie a fondo
el terreno antes de comenzar a bajar la pendien-
te. Desplace su peso hacia atrás. No baje nunca
una pendiente a toda velocidad. Evite bajar pen-
U3B462S0.book Page 2 Tuesday, March 20, 2007 7:24 PM

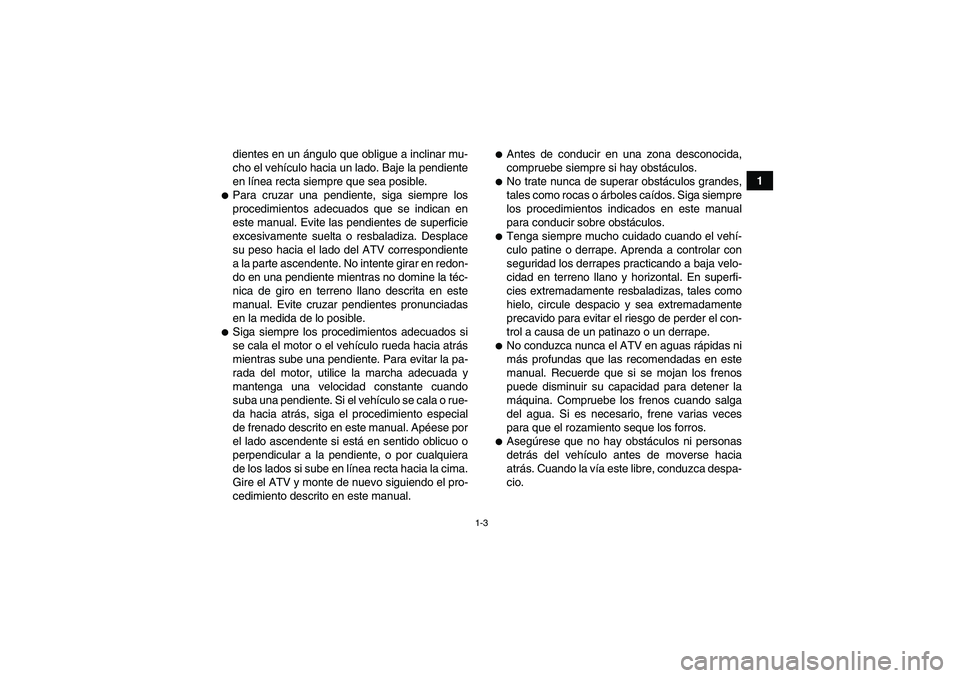

1-3
1 dientes en un ángulo que obligue a inclinar mu-
cho el vehículo hacia un lado. Baje la pendiente
en línea recta siempre que sea posible.

Para cruzar una pendiente, siga siempre los
procedimientos adecuados que se indican en
este manual. Evite las pendientes de superficie
excesivamente suelta o resbaladiza. Desplace
su peso hacia el lado del ATV correspondiente
a la parte ascendente. No intente girar en redon-
do en una pendiente mientras no domine la téc-
nica de giro en terreno llano descrita en este
manual. Evite cruzar pendientes pronunciadas
en la medida de lo posible.
Siga siempre los procedimientos adecuados si
se cala el motor o el vehículo rueda hacia atrás
mientras sube una pendiente. Para evitar la pa-
rada del motor, utilice la marcha adecuada y
mantenga una velocidad constante cuando
suba una pendiente. Si el vehículo se cala o rue-
da hacia atrás, siga el procedimiento especial
de frenado descrito en este manual. Apéese por
el lado ascendente si está en sentido oblicuo o
perpendicular a la pendiente, o por cualquiera
de los lados si sube en línea recta hacia la cima.
Gire el ATV y monte de nuevo siguiendo el pro-
cedimiento descrito en este manual.

Antes de conducir en una zona desconocida,
compruebe siempre si hay obstáculos.
No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siempre
los procedimientos indicados en este manual
para conducir sobre obstáculos.
Tenga siempre mucho cuidado cuando el vehí-
culo patine o derrape. Aprenda a controlar con
seguridad los derrapes practicando a baja velo-
cidad en terreno llano y horizontal. En superfi-
cies extremadamente resbaladizas, tales como
hielo, circule despacio y sea extremadamente
precavido para evitar el riesgo de perder el con-
trol a causa de un patinazo o un derrape.
No conduzca nunca el ATV en aguas rápidas ni
más profundas que las recomendadas en este
manual. Recuerde que si se mojan los frenos
puede disminuir su capacidad para detener la
máquina. Compruebe los frenos cuando salga
del agua. Si es necesario, frene varias veces
para que el rozamiento seque los forros.
Asegúrese que no hay obstáculos ni personas
detrás del vehículo antes de moverse hacia
atrás. Cuando la vía este libre, conduzca despa-
cio.
U3B462S0.book Page 3 Tuesday, March 20, 2007 7:24 PM

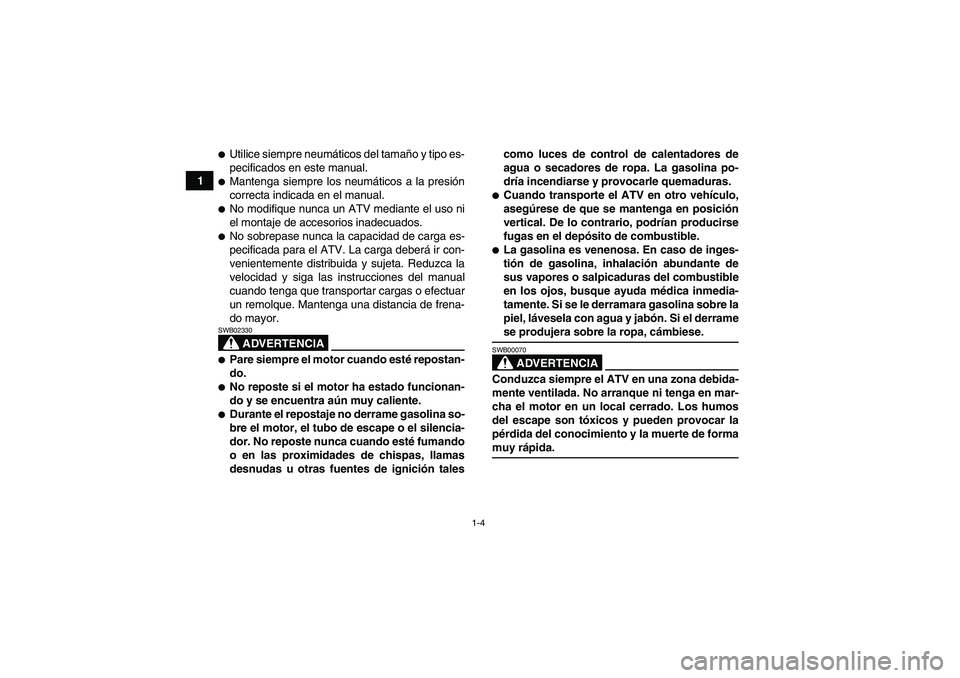

1-4
1

Utilice siempre neumáticos del tamaño y tipo es-
pecificados en este manual.
Mantenga siempre los neumáticos a la presión
correcta indicada en el manual.
No modifique nunca un ATV mediante el uso ni
el montaje de accesorios inadecuados.
No sobrepase nunca la capacidad de carga es-
pecificada para el ATV. La carga deberá ir con-
venientemente distribuida y sujeta. Reduzca la
velocidad y siga las instrucciones del manual
cuando tenga que transportar cargas o efectuar
un remolque. Mantenga una distancia de frena-
do mayor.
ADVERTENCIA
SWB02330
Pare siempre el motor cuando esté repostan-
do.
No reposte si el motor ha estado funcionan-
do y se encuentra aún muy caliente.
Durante el repostaje no derrame gasolina so-
bre el motor, el tubo de escape o el silencia-
dor. No reposte nunca cuando esté fumando
o en las proximidades de chispas, llamas
desnudas u otras fuentes de ignición talescomo luces de control de calentadores de
agua o secadores de ropa. La gasolina po-
dría incendiarse y provocarle quemaduras.

Cuando transporte el ATV en otro vehículo,
asegúrese de que se mantenga en posición
vertical. De lo contrario, podrían producirse
fugas en el depósito de combustible.
La gasolina es venenosa. En caso de inges-
tión de gasolina, inhalación abundante de
sus vapores o salpicaduras del combustible
en los ojos, busque ayuda médica inmedia-
tamente. Si se le derramara gasolina sobre la
piel, lávesela con agua y jabón. Si el derramese produjera sobre la ropa, cámbiese.
ADVERTENCIA
SWB00070Conduzca siempre el ATV en una zona debida-
mente ventilada. No arranque ni tenga en mar-
cha el motor en un local cerrado. Los humos
del escape son tóxicos y pueden provocar la
pérdida del conocimiento y la muerte de formamuy rápida.
U3B462S0.book Page 4 Tuesday, March 20, 2007 7:24 PM

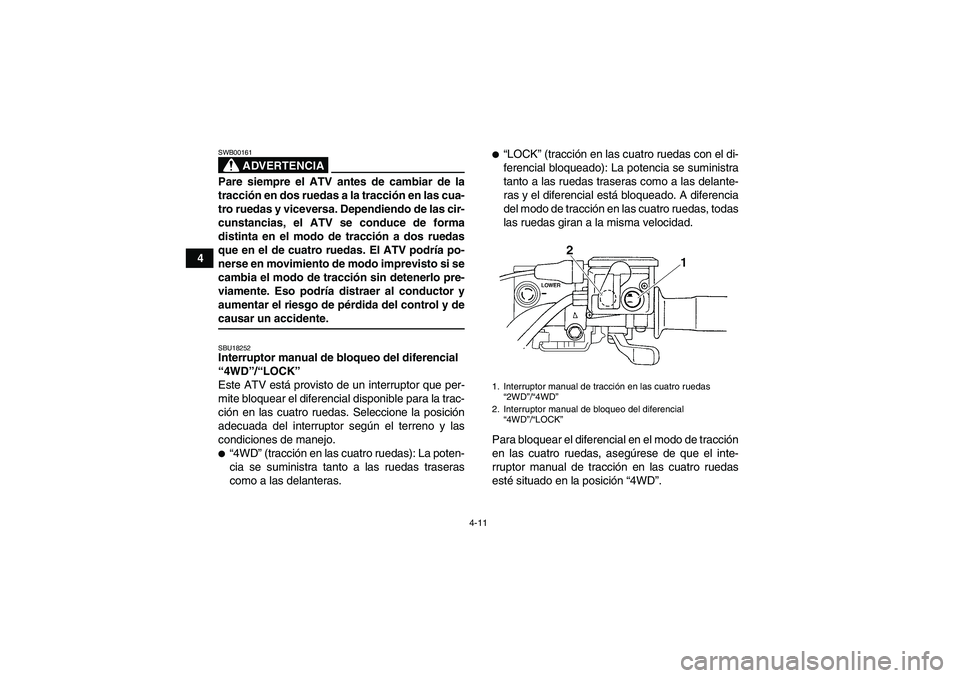

4-11
4
ADVERTENCIA
SWB00161Pare siempre el ATV antes de cambiar de la
tracción en dos ruedas a la tracción en las cua-
tro ruedas y viceversa. Dependiendo de las cir-
cunstancias, el ATV se conduce de forma
distinta en el modo de tracción a dos ruedas
que en el de cuatro ruedas. El ATV podría po-
nerse en movimiento de modo imprevisto si se
cambia el modo de tracción sin detenerlo pre-
viamente. Eso podría distraer al conductor y
aumentar el riesgo de pérdida del control y decausar un accidente.SBU18252Interruptor manual de bloqueo del diferencial
“4WD”/“LOCK”
Este ATV está provisto de un interruptor que per-
mite bloquear el diferencial disponible para la trac-
ción en las cuatro ruedas. Seleccione la posición
adecuada del interruptor según el terreno y las
condiciones de manejo.
“4WD” (tracción en las cuatro ruedas): La poten-
cia se suministra tanto a las ruedas traseras
como a las delanteras.

“LOCK” (tracción en las cuatro ruedas con el di-
ferencial bloqueado): La potencia se suministra
tanto a las ruedas traseras como a las delante-
ras y el diferencial está bloqueado. A diferencia
del modo de tracción en las cuatro ruedas, todas
las ruedas giran a la misma velocidad.
Para bloquear el diferencial en el modo de tracción
en las cuatro ruedas, asegúrese de que el inte-
rruptor manual de tracción en las cuatro ruedas
esté situado en la posición “4WD”.1. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”
2. Interruptor manual de bloqueo del diferencial
“4WD”/“LOCK”
U3B462S0.book Page 11 Tuesday, March 20, 2007 7:24 PM

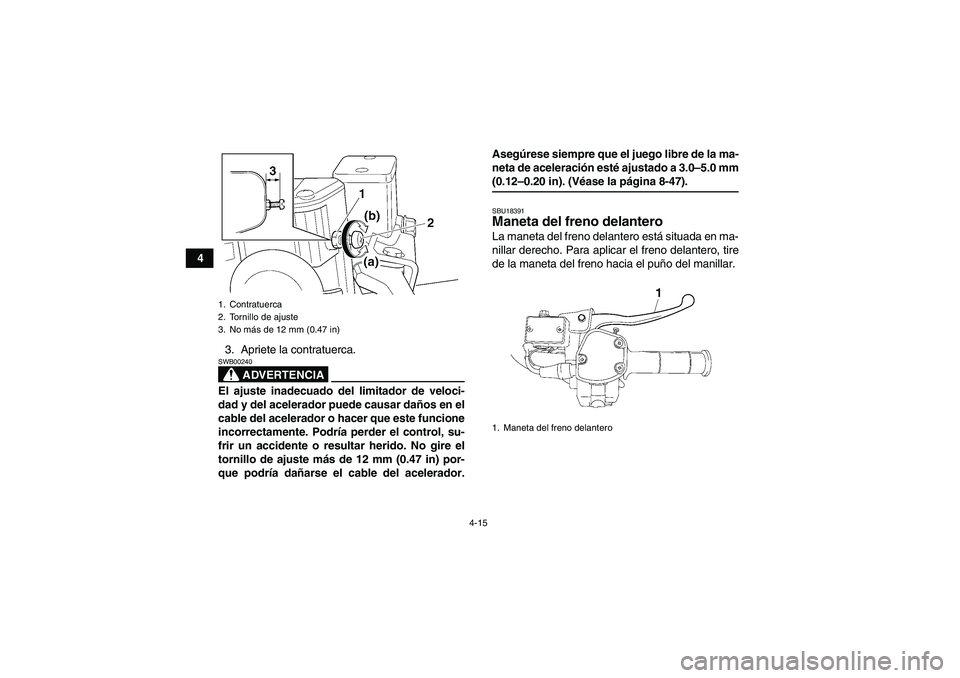

4-15
4
3. Apriete la contratuerca.
ADVERTENCIA
SWB00240El ajuste inadecuado del limitador de veloci-
dad y del acelerador puede causar daños en el
cable del acelerador o hacer que este funcione
incorrectamente. Podría perder el control, su-
frir un accidente o resultar herido. No gire el
tornillo de ajuste más de 12 mm (0.47 in) por-
que podría dañarse el cable del acelerador.Asegúrese siempre que el juego libre de la ma-
neta de aceleración esté ajustado a 3.0–5.0 mm
(0.12–0.20 in). (Véase la página 8-47).SBU18391Maneta del freno delantero La maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire
de la maneta del freno hacia el puño del manillar.
1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
1. Maneta del freno delantero
U3B462S0.book Page 15 Tuesday, March 20, 2007 7:24 PM

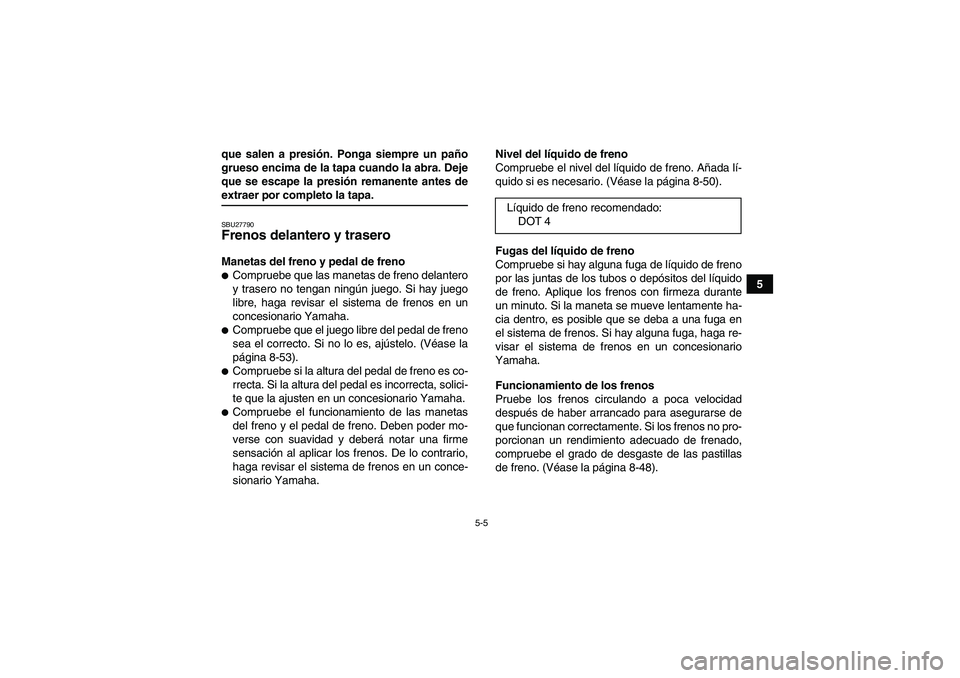

5-5
5 que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa.SBU27790Frenos delantero y trasero Manetas del freno y pedal de freno
Compruebe que las manetas de freno delantero
y trasero no tengan ningún juego. Si hay juego
libre, haga revisar el sistema de frenos en un
concesionario Yamaha.
Compruebe que el juego libre del pedal de freno
sea el correcto. Si no lo es, ajústelo. (Véase la
página 8-53).
Compruebe si la altura del pedal de freno es co-
rrecta. Si la altura del pedal es incorrecta, solici-
te que la ajusten en un concesionario Yamaha.
Compruebe el funcionamiento de las manetas
del freno y el pedal de freno. Deben poder mo-
verse con suavidad y deberá notar una firme
sensación al aplicar los frenos. De lo contrario,
haga revisar el sistema de frenos en un conce-
sionario Yamaha.Nivel del líquido de freno
Compruebe el nivel del líquido de freno. Añada lí-
quido si es necesario. (Véase la página 8-50).
Fugas del líquido de freno
Compruebe si hay alguna fuga de líquido de freno
por las juntas de los tubos o depósitos del líquido
de freno. Aplique los frenos con firmeza durante
un minuto. Si la maneta se mueve lentamente ha-
cia dentro, es posible que se deba a una fuga en
el sistema de frenos. Si hay alguna fuga, haga re-
visar el sistema de frenos en un concesionario
Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si los frenos no pro-
porcionan un rendimiento adecuado de frenado,
compruebe el grado de desgaste de las pastillas
de freno. (Véase la página 8-48). Líquido de freno recomendado:
DOT 4
U3B462S0.book Page 5 Tuesday, March 20, 2007 7:24 PM

5-6
5

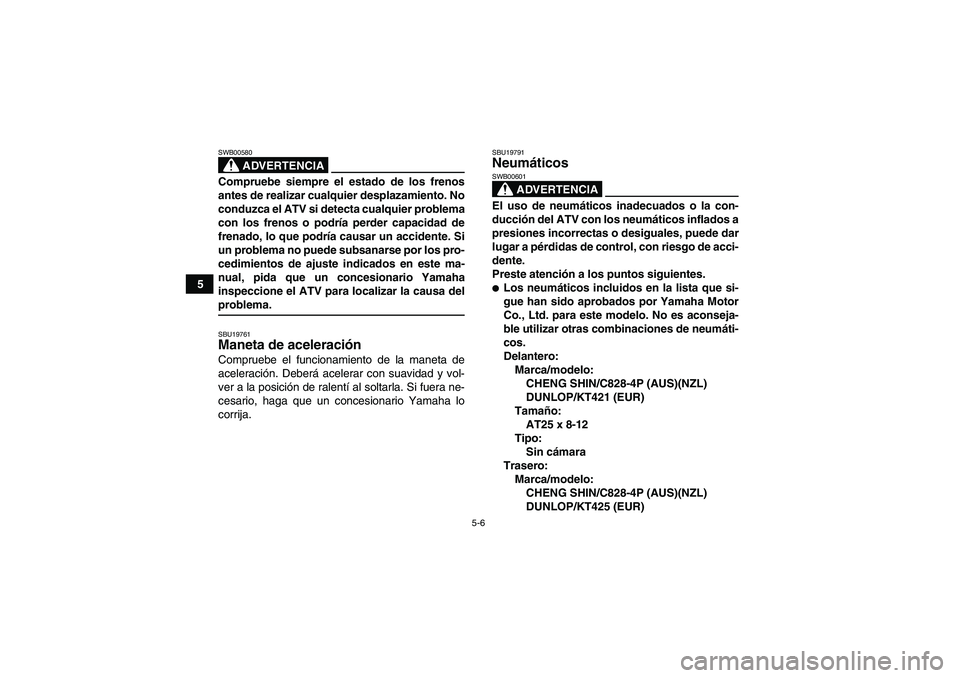

ADVERTENCIA
SWB00580Compruebe siempre el estado de los frenos
antes de realizar cualquier desplazamiento. No
conduzca el ATV si detecta cualquier problema
con los frenos o podría perder capacidad de
frenado, lo que podría causar un accidente. Si
un problema no puede subsanarse por los pro-
cedimientos de ajuste indicados en este ma-
nual, pida que un concesionario Yamaha
inspeccione el ATV para localizar la causa delproblema.SBU19761Maneta de aceleración Compruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.
SBU19791Neumáticos
ADVERTENCIA
SWB00601El uso de neumáticos inadecuados o la con-
ducción del ATV con los neumáticos inflados a
presiones incorrectas o desiguales, puede dar
lugar a pérdidas de control, con riesgo de acci-
dente.
Preste atención a los puntos siguientes.
Los neumáticos incluidos en la lista que si-
gue han sido aprobados por Yamaha Motor
Co., Ltd. para este modelo. No es aconseja-
ble utilizar otras combinaciones de neumáti-
cos.
Delantero:
Marca/modelo:
CHENG SHIN/C828-4P (AUS)(NZL)
DUNLOP/KT421 (EUR)
Tamaño:
AT25 x 8-12
Tipo:
Sin cámara
Trasero:
Marca/modelo:
CHENG SHIN/C828-4P (AUS)(NZL)
DUNLOP/KT425 (EUR)
U3B462S0.book Page 6 Tuesday, March 20, 2007 7:24 PM

6-8
6

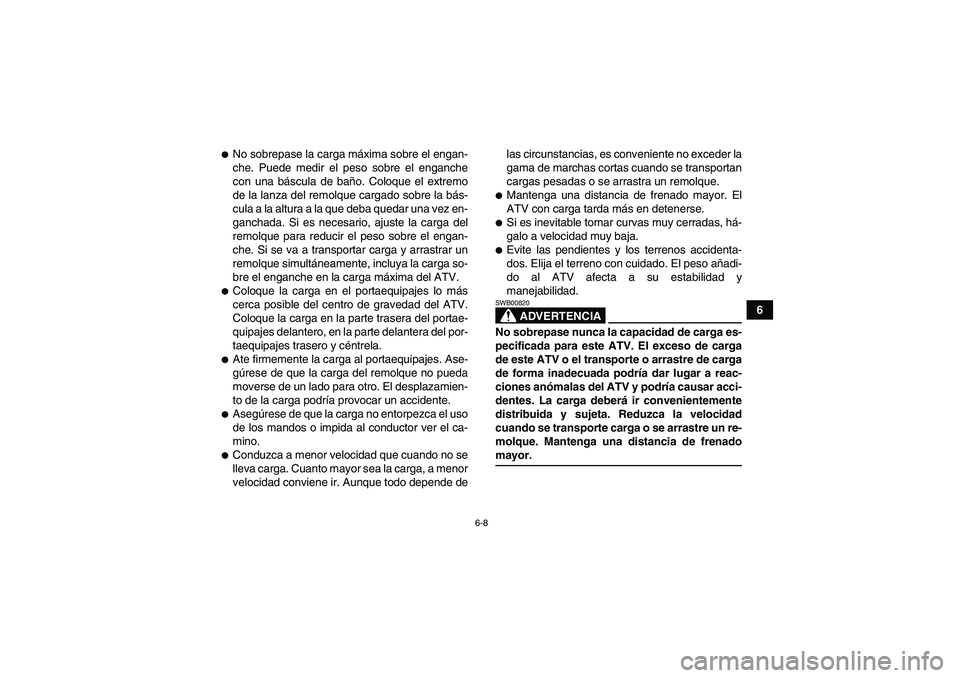

No sobrepase la carga máxima sobre el engan-
che. Puede medir el peso sobre el enganche
con una báscula de baño. Coloque el extremo
de la lanza del remolque cargado sobre la bás-
cula a la altura a la que deba quedar una vez en-
ganchada. Si es necesario, ajuste la carga del
remolque para reducir el peso sobre el engan-
che. Si se va a transportar carga y arrastrar un
remolque simultáneamente, incluya la carga so-
bre el enganche en la carga máxima del ATV.
Coloque la carga en el portaequipajes lo más
cerca posible del centro de gravedad del ATV.
Coloque la carga en la parte trasera del portae-
quipajes delantero, en la parte delantera del por-
taequipajes trasero y céntrela.
Ate firmemente la carga al portaequipajes. Ase-
gúrese de que la carga del remolque no pueda
moverse de un lado para otro. El desplazamien-
to de la carga podría provocar un accidente.
Asegúrese de que la carga no entorpezca el uso
de los mandos o impida al conductor ver el ca-
mino.
Conduzca a menor velocidad que cuando no se
lleva carga. Cuanto mayor sea la carga, a menor
velocidad conviene ir. Aunque todo depende delas circunstancias, es conveniente no exceder la
gama de marchas cortas cuando se transportan
cargas pesadas o se arrastra un remolque.

Mantenga una distancia de frenado mayor. El
ATV con carga tarda más en detenerse.
Si es inevitable tomar curvas muy cerradas, há-
galo a velocidad muy baja.
Evite las pendientes y los terrenos accidenta-
dos. Elija el terreno con cuidado. El peso añadi-
do al ATV afecta a su estabilidad y
manejabilidad.
ADVERTENCIA
SWB00820No sobrepase nunca la capacidad de carga es-
pecificada para este ATV. El exceso de carga
de este ATV o el transporte o arrastre de carga
de forma inadecuada podría dar lugar a reac-
ciones anómalas del ATV y podría causar acci-
dentes. La carga deberá ir convenientemente
distribuida y sujeta. Reduzca la velocidad
cuando se transporte carga o se arrastre un re-
molque. Mantenga una distancia de frenadomayor.
U3B462S0.book Page 8 Tuesday, March 20, 2007 7:24 PM

7-2
7

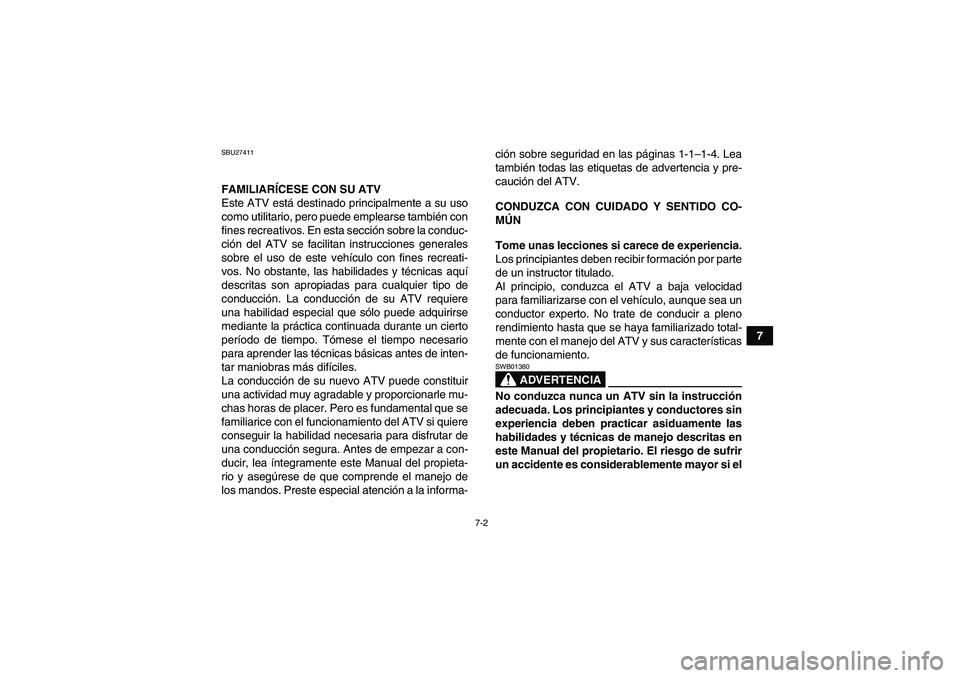

SBU27411FAMILIARÍCESE CON SU ATV
Este ATV está destinado principalmente a su uso
como utilitario, pero puede emplearse también con
fines recreativos. En esta sección sobre la conduc-
ción del ATV se facilitan instrucciones generales
sobre el uso de este vehículo con fines recreati-
vos. No obstante, las habilidades y técnicas aquí
descritas son apropiadas para cualquier tipo de
conducción. La conducción de su ATV requiere
una habilidad especial que sólo puede adquirirse
mediante la práctica continuada durante un cierto
período de tiempo. Tómese el tiempo necesario
para aprender las técnicas básicas antes de inten-
tar maniobras más difíciles.
La conducción de su nuevo ATV puede constituir
una actividad muy agradable y proporcionarle mu-
chas horas de placer. Pero es fundamental que se
familiarice con el funcionamiento del ATV si quiere
conseguir la habilidad necesaria para disfrutar de
una conducción segura. Antes de empezar a con-
ducir, lea íntegramente este Manual del propieta-
rio y asegúrese de que comprende el manejo de
los mandos. Preste especial atención a la informa-ción sobre seguridad en las páginas 1-1–1-4. Lea
también todas las etiquetas de advertencia y pre-
caución del ATV.
CONDUZCA CON CUIDADO Y SENTIDO CO-
MÚN
Tome unas lecciones si carece de experiencia.
Los principiantes deben recibir formación por parte
de un instructor titulado.
Al principio, conduzca el ATV a baja velocidad
para familiarizarse con el vehículo, aunque sea un
conductor experto. No trate de conducir a pleno
rendimiento hasta que se haya familiarizado total-
mente con el manejo del ATV y sus características
de funcionamiento.
ADVERTENCIA
SWB01380No conduzca nunca un ATV sin la instrucción
adecuada. Los principiantes y conductores sin
experiencia deben practicar asiduamente las
habilidades y técnicas de manejo descritas en
este Manual del propietario. El riesgo de sufrir
un accidente es considerablemente mayor si el
U3B462S0.book Page 2 Tuesday, March 20, 2007 7:24 PM
