4WD YAMAHA GRIZZLY 700 2010 Notices Demploi (in French)

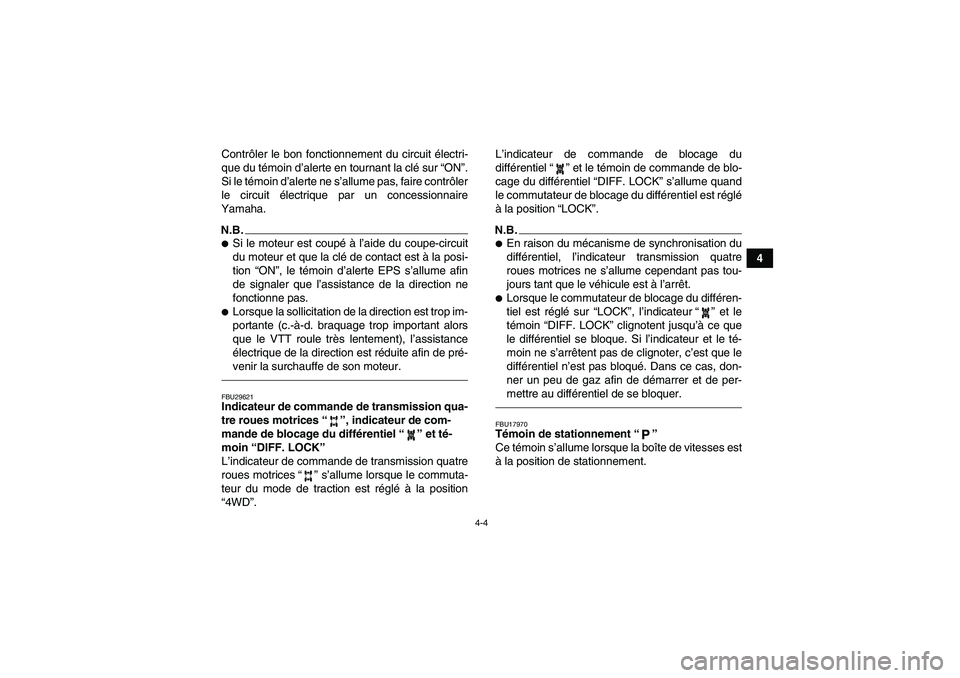

4-4
4 Contrôler le bon fonctionnement du circuit électri-
que du témoin d’alerte en tournant la clé sur “ON”.
Si le témoin d’alerte ne s’allume pas, faire contrôler
le circuit électrique par un concessionnaire
Yamaha.
N.B.
Si le moteur est coupé à l’aide du coupe-circuit
du moteur et que la clé de contact est à la posi-
tion “ON”, le témoin d’alerte EPS s’allume afin
de signaler que l’assistance de la direction ne
fonctionne pas.
Lorsque la sollicitation de la direction est trop im-
portante (c.-à-d. braquage trop important alors
que le VTT roule très lentement), l’assistance
électrique de la direction est réduite afin de pré-
venir la surchauffe de son moteur.FBU29621Indicateur de commande de transmission qua-
tre roues motrices“”, indicateur de com-
mande de blocage du différentiel“” et té-
moin “DIFF. LOCK”
L’indicateur de commande de transmission quatre
roues motrices“” s’allume lorsque le commuta-
teur du mode de traction est réglé à la position
“4WD”.L’indicateur de commande de blocage du
différentiel“” et le témoin de commande de blo-
cage du différentiel “DIFF. LOCK” s’allume quand
le commutateur de blocage du différentiel est réglé
à la position “LOCK”.
N.B.
En raison du mécanisme de synchronisation du
différentiel, l’indicateur transmission quatre
roues motrices ne s’allume cependant pas tou-
jours tant que le véhicule est à l’arrêt.
Lorsque le commutateur de blocage du différen-
tiel est réglé sur “LOCK”, l’indicateur“” et le
témoin “DIFF. LOCK” clignotent jusqu’à ce que
le différentiel se bloque. Si l’indicateur et le té-
moin ne s’arrêtent pas de clignoter, c’est que le
différentiel n’est pas bloqué. Dans ce cas, don-
ner un peu de gaz afin de démarrer et de per-
mettre au différentiel de se bloquer.FBU17970Témoin de stationnement“”
Ce témoin s’allume lorsque la boîte de vitesses est
à la position de stationnement.
U43P62F0.book Page 4 Tuesday, February 17, 2009 10:58 AM

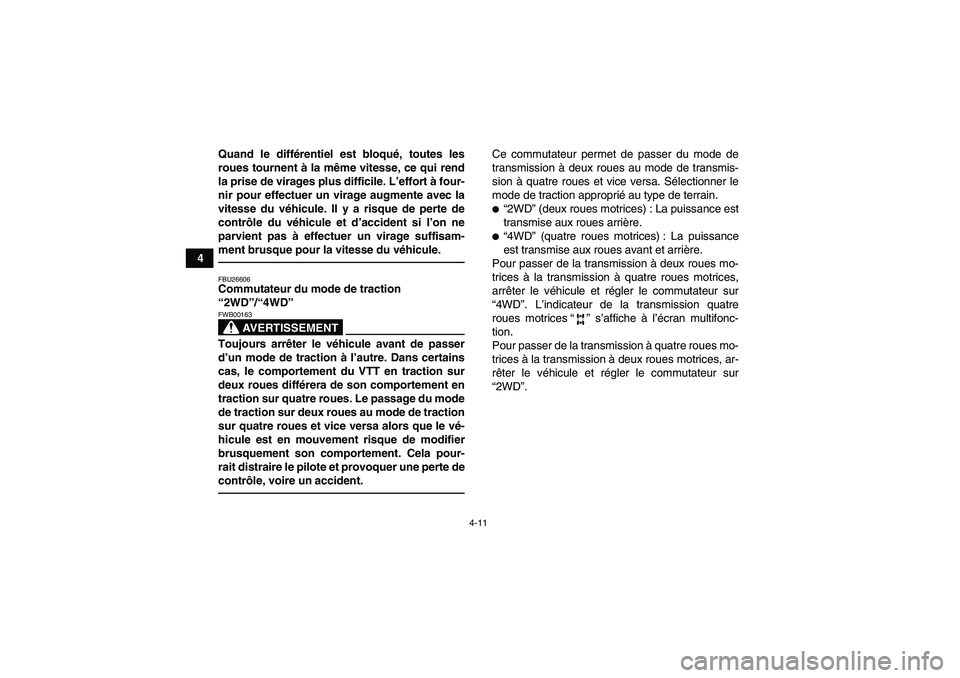

4-11
4Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule.
FBU26606Commutateur du mode de traction
“2WD”/“4WD”
AVERTISSEMENT
FWB00163Toujours arrêter le véhicule avant de passer
d’un mode de traction à l’autre. Dans certains
cas, le comportement du VTT en traction sur
deux roues différera de son comportement en
traction sur quatre roues. Le passage du mode
de traction sur deux roues au mode de traction
sur quatre roues et vice versa alors que le vé-
hicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.
Ce commutateur permet de passer du mode de
transmission à deux roues au mode de transmis-
sion à quatre roues et vice versa. Sélectionner le
mode de traction approprié au type de terrain.
“2WD” (deux roues motrices) : La puissance est
transmise aux roues arrière.
“4WD” (quatre roues motrices) : La puissance
est transmise aux roues avant et arrière.
Pour passer de la transmission à deux roues mo-
trices à la transmission à quatre roues motrices,
arrêter le véhicule et régler le commutateur sur
“4WD”. L’indicateur de la transmission quatre
roues motrices“” s’affiche à l’écran multifonc-
tion.
Pour passer de la transmission à quatre roues mo-
trices à la transmission à deux roues motrices, ar-
rêter le véhicule et régler le commutateur sur
“2WD”.
U43P62F0.book Page 11 Tuesday, February 17, 2009 10:58 AM

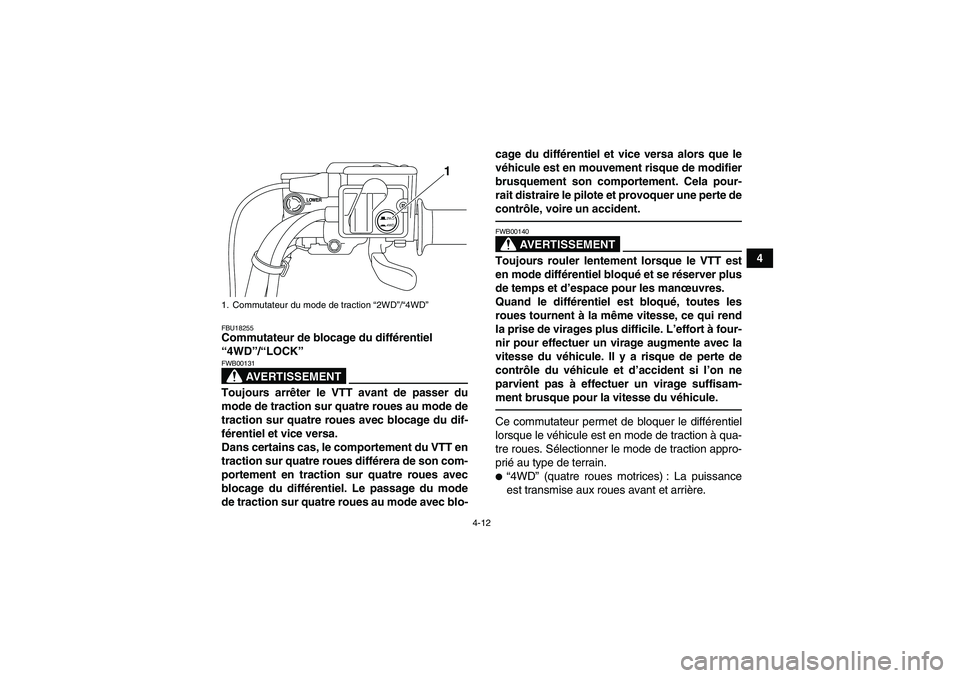

4-12
4
FBU18255Commutateur de blocage du différentiel
“4WD”/“LOCK”
AVERTISSEMENT
FWB00131Toujours arrêter le VTT avant de passer du
mode de traction sur quatre roues au mode de
traction sur quatre roues avec blocage du dif-
férentiel et vice versa.
Dans certains cas, le comportement du VTT en
traction sur quatre roues différera de son com-
portement en traction sur quatre roues avec
blocage du différentiel. Le passage du mode
de traction sur quatre roues au mode avec blo-cage du différentiel et vice versa alors que le
véhicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.
AVERTISSEMENT
FWB00140Toujours rouler lentement lorsque le VTT est
en mode différentiel bloqué et se réserver plus
de temps et d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule.Ce commutateur permet de bloquer le différentiel
lorsque le véhicule est en mode de traction à qua-
tre roues. Sélectionner le mode de traction appro-
prié au type de terrain.
“4WD” (quatre roues motrices) : La puissance
est transmise aux roues avant et arrière.
1. Commutateur du mode de traction “2WD”/“4WD”
2WD
4WD
1
U43P62F0.book Page 12 Tuesday, February 17, 2009 10:58 AM

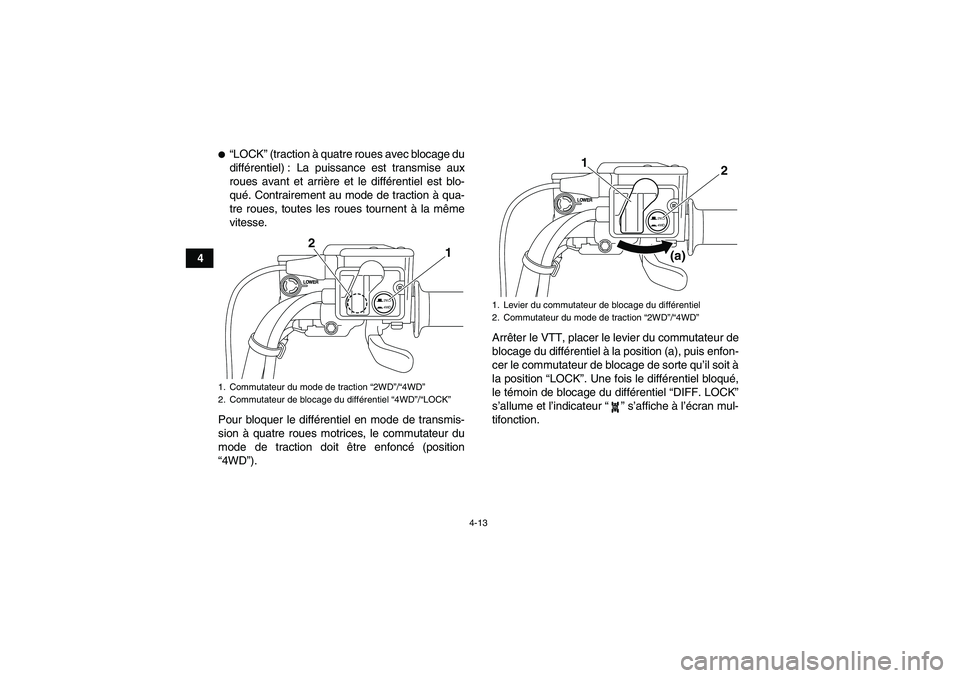

4-13
4

“LOCK” (traction à quatre roues avec blocage du
différentiel) : La puissance est transmise aux
roues avant et arrière et le différentiel est blo-
qué. Contrairement au mode de traction à qua-
tre roues, toutes les roues tournent à la même
vitesse.
Pour bloquer le différentiel en mode de transmis-
sion à quatre roues motrices, le commutateur du
mode de traction doit être enfoncé (position
“4WD”).Arrêter le VTT, placer le levier du commutateur de
blocage du différentiel à la position (a), puis enfon-
cer le commutateur de blocage de sorte qu’il soit à
la position “LOCK”. Une fois le différentiel bloqué,
le témoin de blocage du différentiel “DIFF. LOCK”
s’allume et l’indicateur“” s’affiche à l’écran mul-
tifonction.1. Commutateur du mode de traction “2WD”/“4WD”
2. Commutateur de blocage du différentiel “4WD”/“LOCK”
2WD
4WD
1
2
1. Levier du commutateur de blocage du différentiel
2. Commutateur du mode de traction “2WD”/“4WD”
2WD
4WD
2
1
(a)
U43P62F0.book Page 13 Tuesday, February 17, 2009 10:58 AM

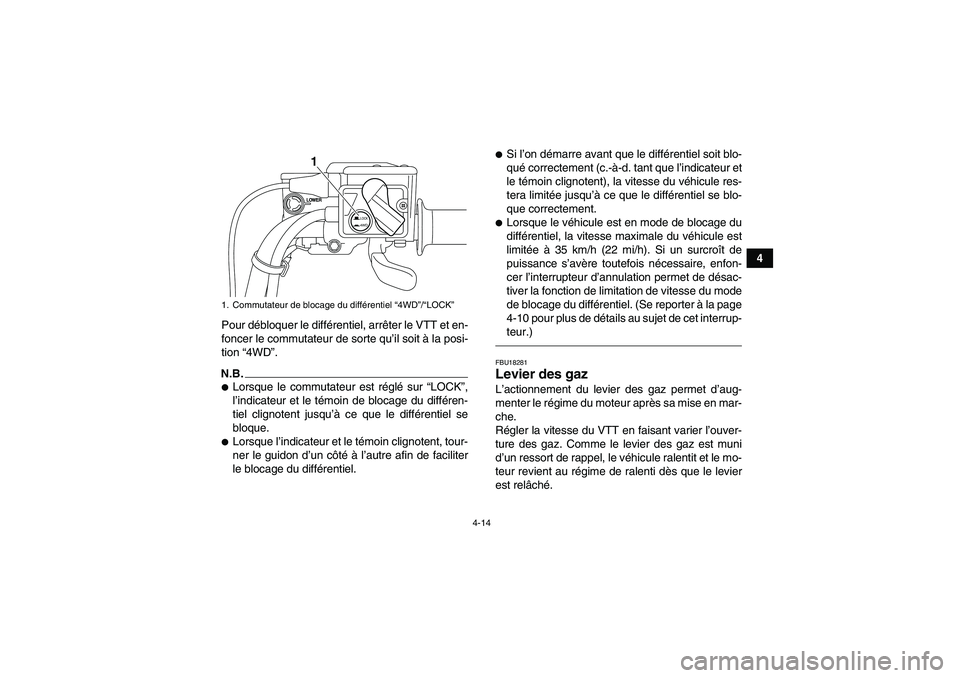

4-14
4
Pour débloquer le différentiel, arrêter le VTT et en-
foncer le commutateur de sorte qu’il soit à la posi-
tion “4WD”.
N.B.
Lorsque le commutateur est réglé sur “LOCK”,
l’indicateur et le témoin de blocage du différen-
tiel clignotent jusqu’à ce que le différentiel se
bloque.
Lorsque l’indicateur et le témoin clignotent, tour-
ner le guidon d’un côté à l’autre afin de faciliter
le blocage du différentiel.

Si l’on démarre avant que le différentiel soit blo-
qué correctement (c.-à-d. tant que l’indicateur et
le témoin clignotent), la vitesse du véhicule res-
tera limitée jusqu’à ce que le différentiel se blo-
que correctement.
Lorsque le véhicule est en mode de blocage du
différentiel, la vitesse maximale du véhicule est
limitée à 35 km/h (22 mi/h). Si un surcroît de
puissance s’avère toutefois nécessaire, enfon-
cer l’interrupteur d’annulation permet de désac-
tiver la fonction de limitation de vitesse du mode
de blocage du différentiel. (Se reporter à la page
4-10 pour plus de détails au sujet de cet interrup-
teur.)FBU18281Levier des gaz L’actionnement du levier des gaz permet d’aug-
menter le régime du moteur après sa mise en mar-
che.
Régler la vitesse du VTT en faisant varier l’ouver-
ture des gaz. Comme le levier des gaz est muni
d’un ressort de rappel, le véhicule ralentit et le mo-
teur revient au régime de ralenti dès que le levier
est relâché.
1. Commutateur de blocage du différentiel “4WD”/“LOCK”
LOCK4WD
1
U43P62F0.book Page 14 Tuesday, February 17, 2009 10:58 AM

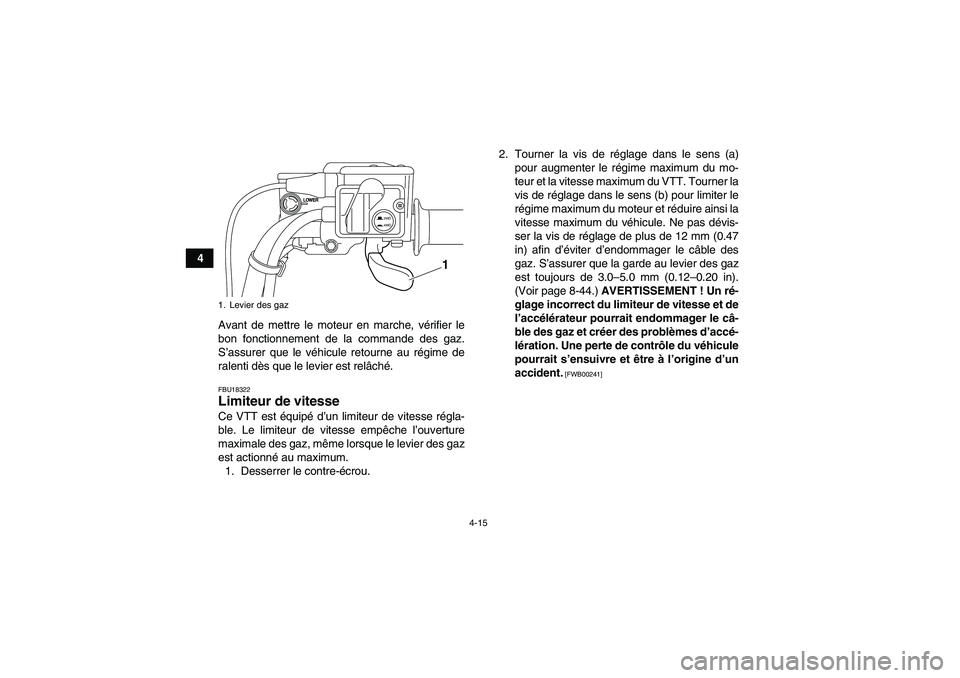

4-15
4
Avant de mettre le moteur en marche, vérifier le
bon fonctionnement de la commande des gaz.
S’assurer que le véhicule retourne au régime de
ralenti dès que le levier est relâché.
FBU18322Limiteur de vitesse Ce VTT est équipé d’un limiteur de vitesse régla-
ble. Le limiteur de vitesse empêche l’ouverture
maximale des gaz, même lorsque le levier des gaz
est actionné au maximum.
1. Desserrer le contre-écrou.2. Tourner la vis de réglage dans le sens (a)
pour augmenter le régime maximum du mo-
teur et la vitesse maximum du VTT. Tourner la
vis de réglage dans le sens (b) pour limiter le
régime maximum du moteur et réduire ainsi la
vitesse maximum du véhicule. Ne pas dévis-
ser la vis de réglage de plus de 12 mm (0.47
in) afin d’éviter d’endommager le câble des
gaz. S’assurer que la garde au levier des gaz
est toujours de 3.0–5.0 mm (0.12–0.20 in).
(Voir page 8-44.) AVERTISSEMENT ! Un ré-
glage incorrect du limiteur de vitesse et de
l’accélérateur pourrait endommager le câ-
ble des gaz et créer des problèmes d’accé-
lération. Une perte de contrôle du véhicule
pourrait s’ensuivre et être à l’origine d’un
accident.
[FWB00241]
1. Levier des gaz
2WD
4WD
1
U43P62F0.book Page 15 Tuesday, February 17, 2009 10:58 AM

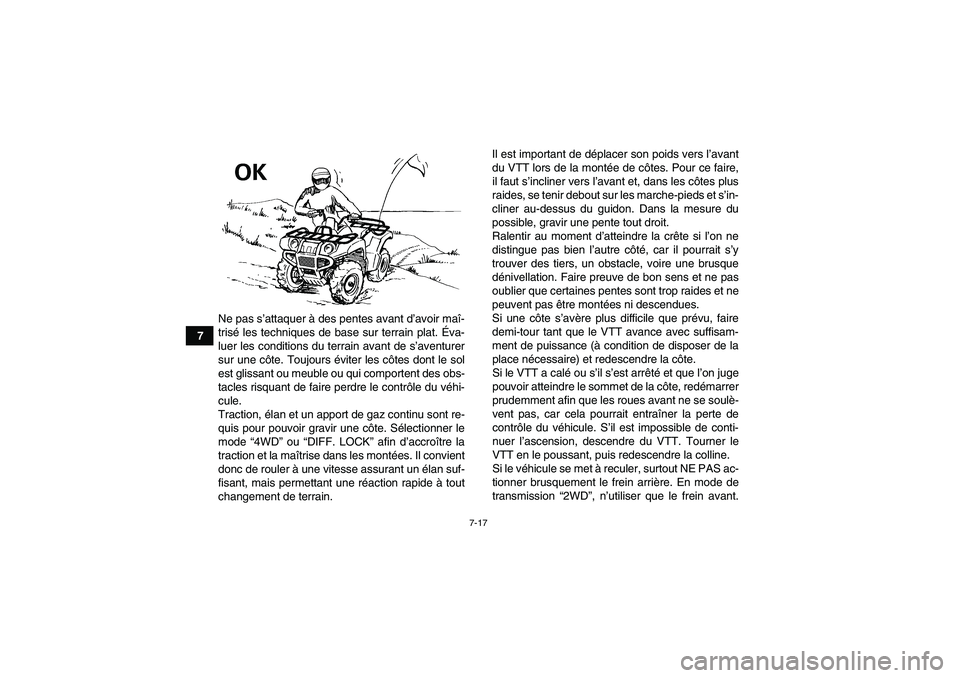

7-17
7Ne pas s’attaquer à des pentes avant d’avoir maî-
trisé les techniques de base sur terrain plat. Éva-
luer les conditions du terrain avant de s’aventurer
sur une côte. Toujours éviter les côtes dont le sol
est glissant ou meuble ou qui comportent des obs-
tacles risquant de faire perdre le contrôle du véhi-
cule.
Traction, élan et un apport de gaz continu sont re-
quis pour pouvoir gravir une côte. Sélectionner le
mode “4WD” ou “DIFF. LOCK” afin d’accroître la
traction et la maîtrise dans les montées. Il convient
donc de rouler à une vitesse assurant un élan suf-
fisant, mais permettant une réaction rapide à tout
changement de terrain.Il est important de déplacer son poids vers l’avant
du VTT lors de la montée de côtes. Pour ce faire,
il faut s’incliner vers l’avant et, dans les côtes plus
raides, se tenir debout sur les marche-pieds et s’in-
cliner au-dessus du guidon. Dans la mesure du
possible, gravir une pente tout droit.
Ralentir au moment d’atteindre la crête si l’on ne
distingue pas bien l’autre côté, car il pourrait s’y
trouver des tiers, un obstacle, voire une brusque
dénivellation. Faire preuve de bon sens et ne pas
oublier que certaines pentes sont trop raides et ne
peuvent pas être montées ni descendues.
Si une côte s’avère plus difficile que prévu, faire
demi-tour tant que le VTT avance avec suffisam-
ment de puissance (à condition de disposer de la
place nécessaire) et redescendre la côte.
Si le VTT a calé ou s’il s’est arrêté et que l’on juge
pouvoir atteindre le sommet de la côte, redémarrer
prudemment afin que les roues avant ne se soulè-
vent pas, car cela pourrait entraîner la perte de
contrôle du véhicule. S’il est impossible de conti-
nuer l’ascension, descendre du VTT. Tourner le
VTT en le poussant, puis redescendre la colline.
Si le véhicule se met à reculer, surtout NE PAS ac-
tionner brusquement le frein arrière. En mode de
transmission “2WD”, n’utiliser que le frein avant.
U43P62F0.book Page 17 Tuesday, February 17, 2009 10:58 AM

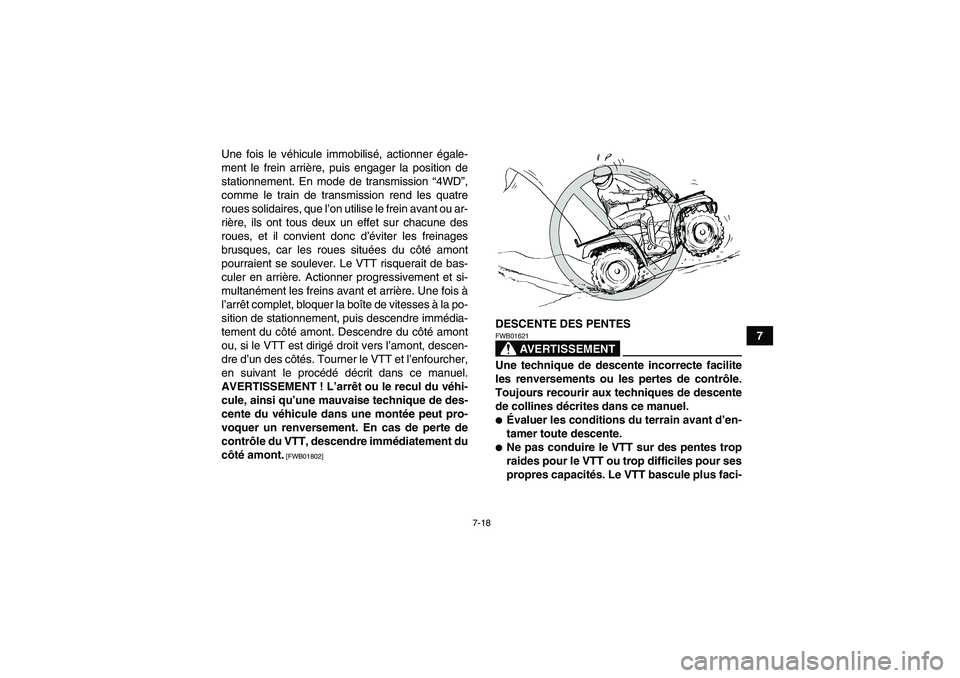

7-18
7 Une fois le véhicule immobilisé, actionner égale-
ment le frein arrière, puis engager la position de
stationnement. En mode de transmission “4WD”,
comme le train de transmission rend les quatre
roues solidaires, que l’on utilise le frein avant ou ar-
rière, ils ont tous deux un effet sur chacune des
roues, et il convient donc d’éviter les freinages
brusques, car les roues situées du côté amont
pourraient se soulever. Le VTT risquerait de bas-
culer en arrière. Actionner progressivement et si-
multanément les freins avant et arrière. Une fois à
l’arrêt complet, bloquer la boîte de vitesses à la po-
sition de stationnement, puis descendre immédia-
tement du côté amont. Descendre du côté amont
ou, si le VTT est dirigé droit vers l’amont, descen-
dre d’un des côtés. Tourner le VTT et l’enfourcher,
en suivant le procédé décrit dans ce manuel.
AVERTISSEMENT ! L’arrêt ou le recul du véhi-
cule, ainsi qu’une mauvaise technique de des-
cente du véhicule dans une montée peut pro-
voquer un renversement. En cas de perte de
contrôle du VTT, descendre immédiatement du
côté amont.
[FWB01802]
DESCENTE DES PENTES
AVERTISSEMENT
FWB01621Une technique de descente incorrecte facilite
les renversements ou les pertes de contrôle.
Toujours recourir aux techniques de descente
de collines décrites dans ce manuel.
Évaluer les conditions du terrain avant d’en-
tamer toute descente.
Ne pas conduire le VTT sur des pentes trop
raides pour le VTT ou trop difficiles pour ses
propres capacités. Le VTT bascule plus faci-
U43P62F0.book Page 18 Tuesday, February 17, 2009 10:58 AM

7-19

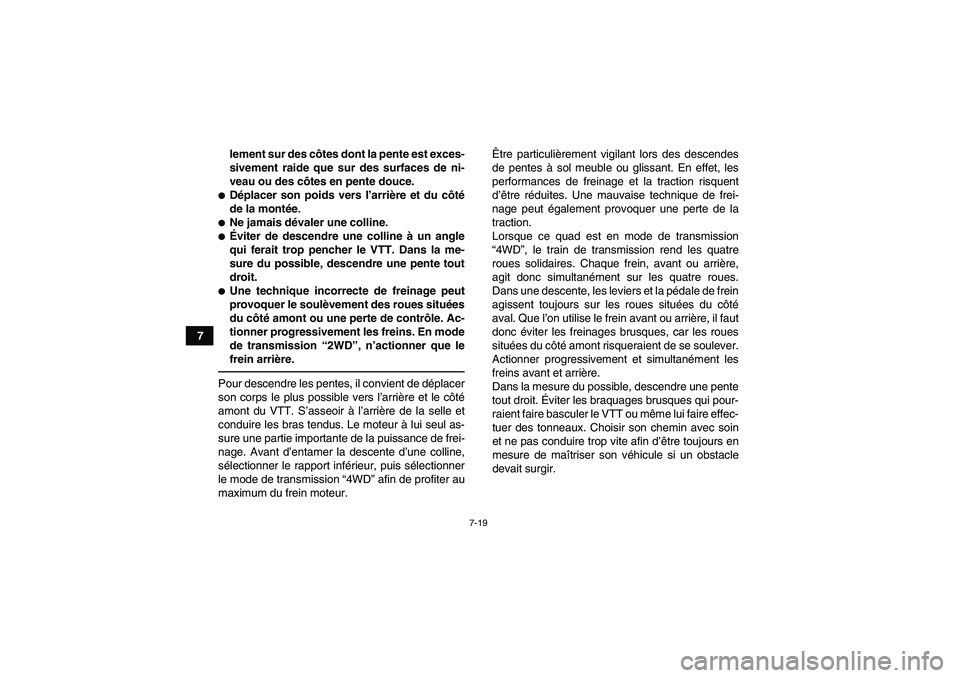

7lement sur des côtes dont la pente est exces-
sivement raide que sur des surfaces de ni-
veau ou des côtes en pente douce.

Déplacer son poids vers l’arrière et du côté
de la montée.
Ne jamais dévaler une colline.
Éviter de descendre une colline à un angle
qui ferait trop pencher le VTT. Dans la me-
sure du possible, descendre une pente tout
droit.
Une technique incorrecte de freinage peut
provoquer le soulèvement des roues situées
du côté amont ou une perte de contrôle. Ac-
tionner progressivement les freins. En mode
de transmission “2WD”, n’actionner que le
frein arrière.Pour descendre les pentes, il convient de déplacer
son corps le plus possible vers l’arrière et le côté
amont du VTT. S’asseoir à l’arrière de la selle et
conduire les bras tendus. Le moteur à lui seul as-
sure une partie importante de la puissance de frei-
nage. Avant d’entamer la descente d’une colline,
sélectionner le rapport inférieur, puis sélectionner
le mode de transmission “4WD” afin de profiter au
maximum du frein moteur.Être particulièrement vigilant lors des descendes
de pentes à sol meuble ou glissant. En effet, les
performances de freinage et la traction risquent
d’être réduites. Une mauvaise technique de frei-
nage peut également provoquer une perte de la
traction.
Lorsque ce quad est en mode de transmission
“4WD”, le train de transmission rend les quatre
roues solidaires. Chaque frein, avant ou arrière,
agit donc simultanément sur les quatre roues.
Dans une descente, les leviers et la pédale de frein
agissent toujours sur les roues situées du côté
aval. Que l’on utilise le frein avant ou arrière, il faut
donc éviter les freinages brusques, car les roues
situées du côté amont risqueraient de se soulever.
Actionner progressivement et simultanément les
freins avant et arrière.
Dans la mesure du possible, descendre une pente
tout droit. Éviter les braquages brusques qui pour-
raient faire basculer le VTT ou même lui faire effec-
tuer des tonneaux. Choisir son chemin avec soin
et ne pas conduire trop vite afin d’être toujours en
mesure de maîtriser son véhicule si un obstacle
devait surgir.U43P62F0.book Page 19 Tuesday, February 17, 2009 10:58 AM

8-45

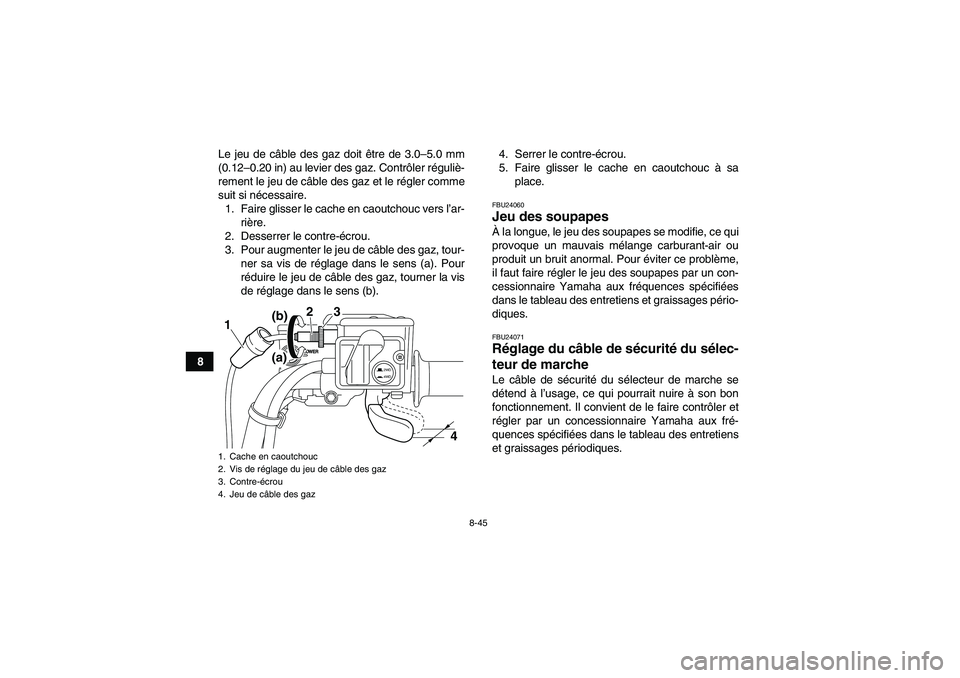

8Le jeu de câble des gaz doit être de 3.0–5.0 mm
(0.12–0.20 in) au levier des gaz. Contrôler réguliè-
rement le jeu de câble des gaz et le régler comme
suit si nécessaire.
1. Faire glisser le cache en caoutchouc vers l’ar-
rière.
2. Desserrer le contre-écrou.
3. Pour augmenter le jeu de câble des gaz, tour-
ner sa vis de réglage dans le sens (a). Pour
réduire le jeu de câble des gaz, tourner la vis
de réglage dans le sens (b).4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa
place.
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-
cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.FBU24071Réglage du câble de sécurité du sélec-
teur de marche Le câble de sécurité du sélecteur de marche se
détend à l’usage, ce qui pourrait nuire à son bon
fonctionnement. Il convient de le faire contrôler et
régler par un concessionnaire Yamaha aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
1. Cache en caoutchouc
2. Vis de réglage du jeu de câble des gaz
3. Contre-écrou
4. Jeu de câble des gaz
2WD
4WD
3
2
1
4 (b)
(a)
U43P62F0.book Page 45 Tuesday, February 17, 2009 10:58 AM
