YAMAHA GRIZZLY 700 2011 Manuale de Empleo (in Spanish)

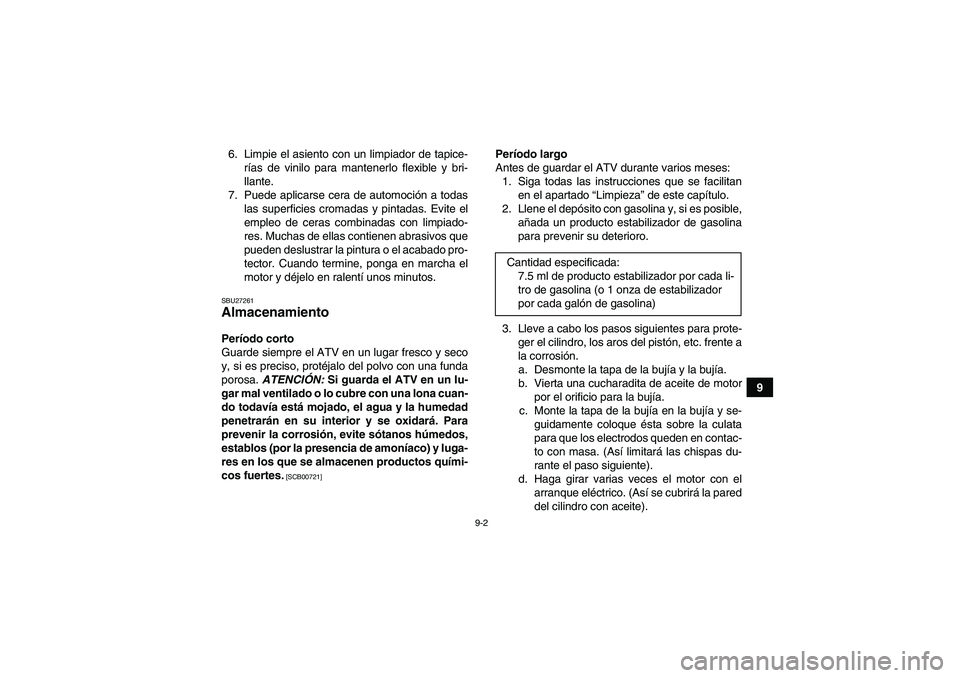

9-2
9 6. Limpie el asiento con un limpiador de tapice-
rías de vinilo para mantenerlo flexible y bri-
llante.
7. Puede aplicarse cera de automoción a todas
las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado pro-
tector. Cuando termine, ponga en marcha el
motor y déjelo en ralentí unos minutos.
SBU27261Almacenamiento Período corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, protéjalo del polvo con una funda
porosa. ATENCIÓN: Si guarda el ATV en un lu-
gar mal ventilado o lo cubre con una lona cuan-
do todavía está mojado, el agua y la humedad
penetrarán en su interior y se oxidará. Para
prevenir la corrosión, evite sótanos húmedos,
establos (por la presencia de amoníaco) y luga-
res en los que se almacenen productos quími-
cos fuertes.
[SCB00721]
Período largo
Antes de guardar el ATV durante varios meses:
1. Siga todas las instrucciones que se facilitan
en el apartado “Limpieza” de este capítulo.
2. Llene el depósito con gasolina y, si es posible,
añada un producto estabilizador de gasolina
para prevenir su deterioro.
3. Lleve a cabo los pasos siguientes para prote-
ger el cilindro, los aros del pistón, etc. frente a
la corrosión.
a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharadita de aceite de motor
por el orificio para la bujía.
c. Monte la tapa de la bujía en la bujía y se-
guidamente coloque ésta sobre la culata
para que los electrodos queden en contac-
to con masa. (Así limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el
arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite). Cantidad especificada:
7.5 ml de producto estabilizador por cada li-
tro de gasolina (o 1 onza de estabilizador
por cada galón de gasolina)
U1DT60S0.book Page 2 Wednesday, March 10, 2010 3:58 PM

9-3

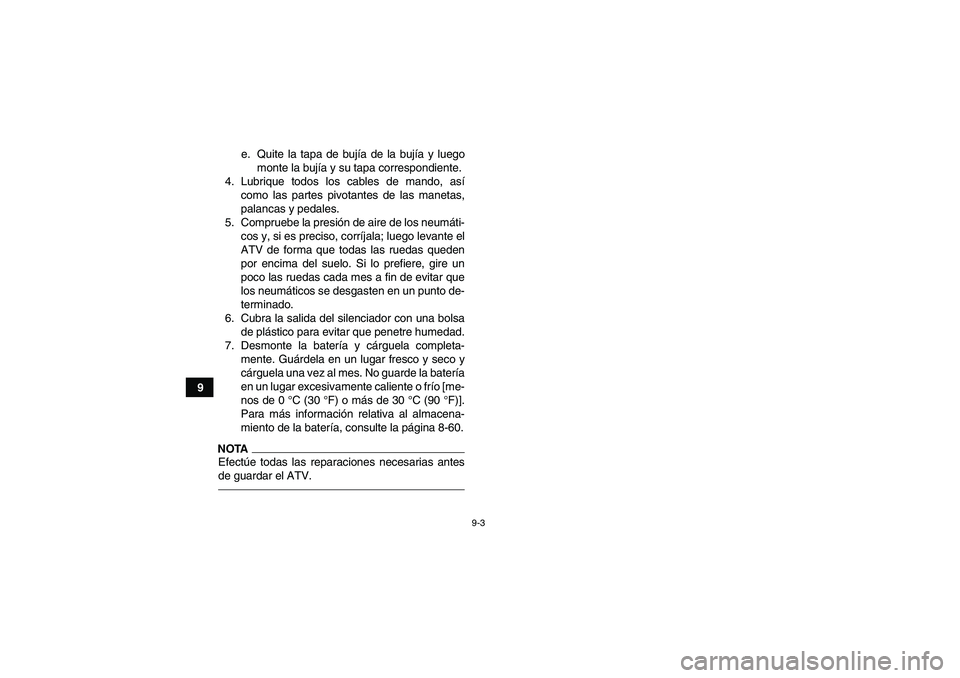

9e. Quite la tapa de bujía de la bujía y luego
monte la bujía y su tapa correspondiente.
4. Lubrique todos los cables de mando, así
como las partes pivotantes de las manetas,
palancas y pedales.
5. Compruebe la presión de aire de los neumáti-
cos y, si es preciso, corríjala; luego levante el
ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neumáticos se desgasten en un punto de-
terminado.
6. Cubra la salida del silenciador con una bolsa
de plástico para evitar que penetre humedad.
7. Desmonte la batería y cárguela completa-
mente. Guárdela en un lugar fresco y seco y
cárguela una vez al mes. No guarde la batería
en un lugar excesivamente caliente o frío [me-
nos de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al almacena-
miento de la batería, consulte la página 8-60.
NOTA
Efectúe todas las reparaciones necesarias antes
de guardar el ATV.U1DT60S0.book Page 3 Wednesday, March 10, 2010 3:58 PM

10-1
10
SBU25960

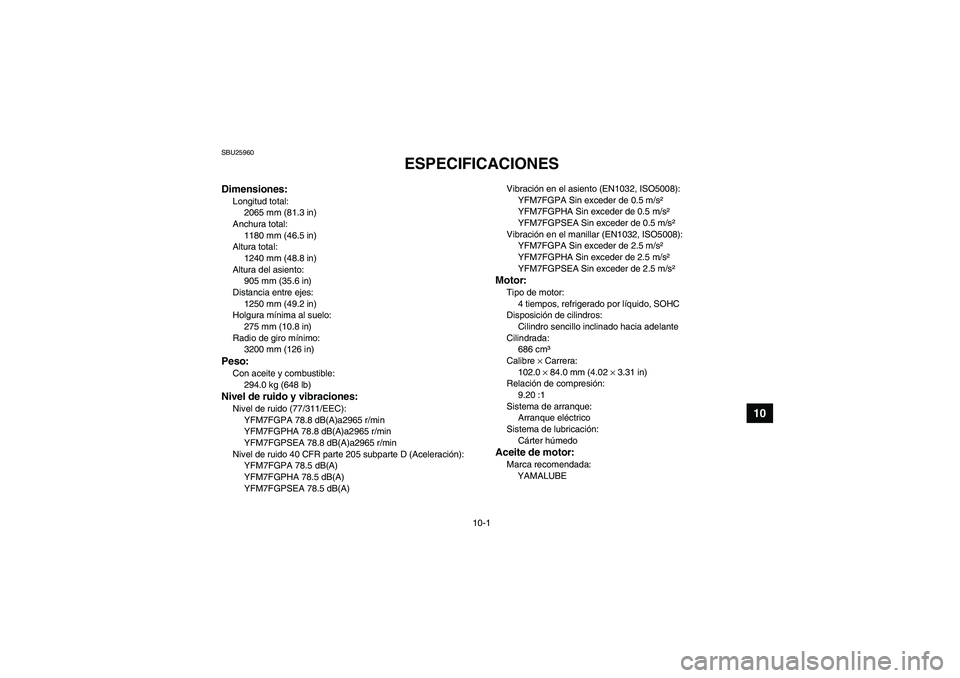

ESPECIFICACIONES
Dimensiones:Longitud total:
2065 mm (81.3 in)
Anchura total:
1180 mm (46.5 in)
Altura total:
1240 mm (48.8 in)
Altura del asiento:
905 mm (35.6 in)
Distancia entre ejes:
1250 mm (49.2 in)
Holgura mínima al suelo:
275 mm (10.8 in)
Radio de giro mínimo:
3200 mm (126 in)Peso:Con aceite y combustible:
294.0 kg (648 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):
YFM7FGPA 78.8 dB(A)a2965 r/min
YFM7FGPHA 78.8 dB(A)a2965 r/min
YFM7FGPSEA 78.8 dB(A)a2965 r/min
Nivel de ruido 40 CFR parte 205 subparte D (Aceleración):
YFM7FGPA 78.5 dB(A)
YFM7FGPHA 78.5 dB(A)
YFM7FGPSEA 78.5 dB(A)Vibración en el asiento (EN1032, ISO5008):
YFM7FGPA Sin exceder de 0.5 m/s²
YFM7FGPHA Sin exceder de 0.5 m/s²
YFM7FGPSEA Sin exceder de 0.5 m/s²
Vibración en el manillar (EN1032, ISO5008):
YFM7FGPA Sin exceder de 2.5 m/s²
YFM7FGPHA Sin exceder de 2.5 m/s²
YFM7FGPSEA Sin exceder de 2.5 m/s²
Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
686 cm³
Calibre × Carrera:
102.0 × 84.0 mm (4.02 × 3.31 in)
Relación de compresión:
9.20 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedoAceite de motor:Marca recomendada:
YAMALUBE
U1DT60S0.book Page 1 Wednesday, March 10, 2010 3:58 PM

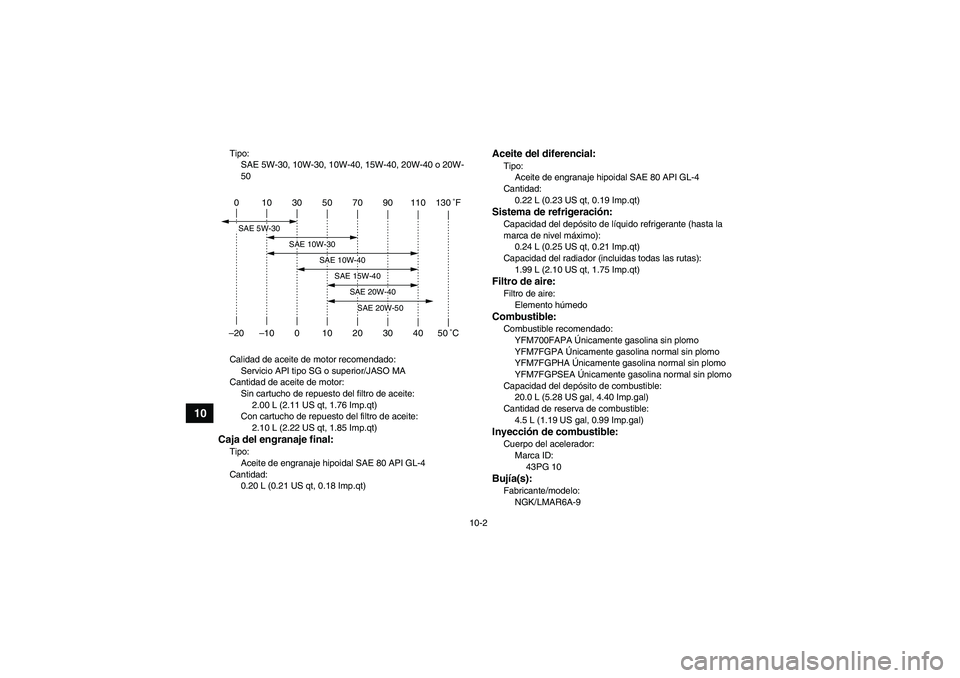

10-2
10
Tipo:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de aceite:
2.00 L (2.11 US qt, 1.76 Imp.qt)
Con cartucho de repuesto del filtro de aceite:
2.10 L (2.22 US qt, 1.85 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Aceite del diferencial:Tipo:
Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad:
0.22 L (0.23 US qt, 0.19 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.99 L (2.10 US qt, 1.75 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedoCombustible:Combustible recomendado:
YFM700FAPA Únicamente gasolina sin plomo
YFM7FGPA Únicamente gasolina normal sin plomo
YFM7FGPHA Únicamente gasolina normal sin plomo
YFM7FGPSEA Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
20.0 L (5.28 US gal, 4.40 Imp.gal)
Cantidad de reserva de combustible:
4.5 L (1.19 US gal, 0.99 Imp.gal)Inyección de combustible:Cuerpo del acelerador:
Marca ID:
43PG 10Bujía(s):Fabricante/modelo:
NGK/LMAR6A-9
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1DT60S0.book Page 2 Wednesday, March 10, 2010 3:58 PM

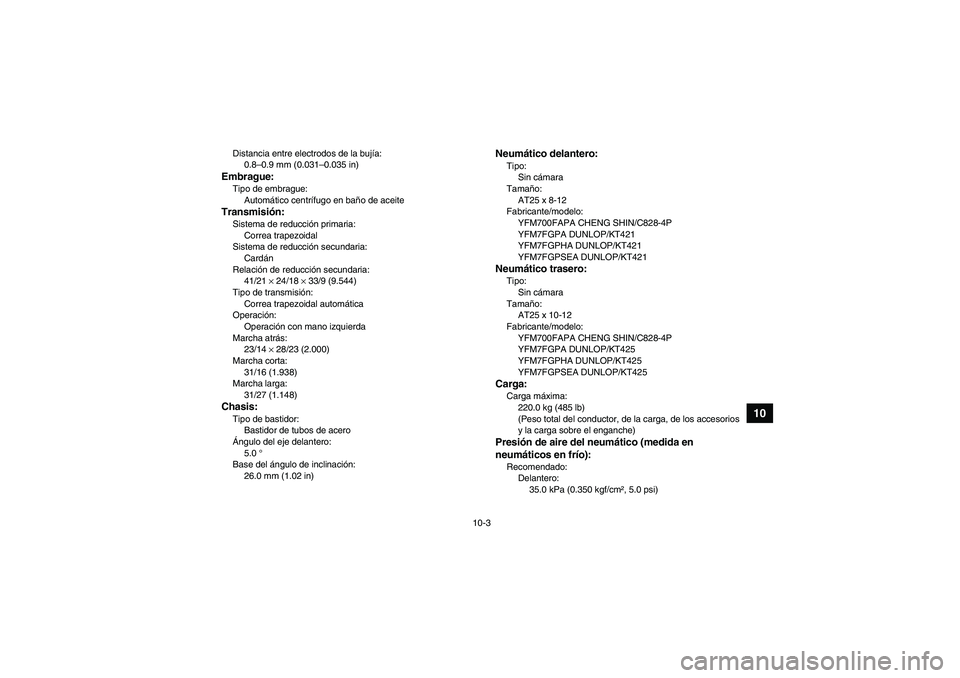

10-3
10
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción primaria:
Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
41/21 × 24/18 × 33/9 (9.544)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha atrás:
23/14 × 28/23 (2.000)
Marcha corta:
31/16 (1.938)
Marcha larga:
31/27 (1.148)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
5.0 °
Base del ángulo de inclinación:
26.0 mm (1.02 in)
Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT25 x 8-12
Fabricante/modelo:
YFM700FAPA CHENG SHIN/C828-4P
YFM7FGPA DUNLOP/KT421
YFM7FGPHA DUNLOP/KT421
YFM7FGPSEA DUNLOP/KT421Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT25 x 10-12
Fabricante/modelo:
YFM700FAPA CHENG SHIN/C828-4P
YFM7FGPA DUNLOP/KT425
YFM7FGPHA DUNLOP/KT425
YFM7FGPSEA DUNLOP/KT425Carga:Carga máxima:
220.0 kg (485 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
35.0 kPa (0.350 kgf/cm², 5.0 psi)
U1DT60S0.book Page 3 Wednesday, March 10, 2010 3:58 PM

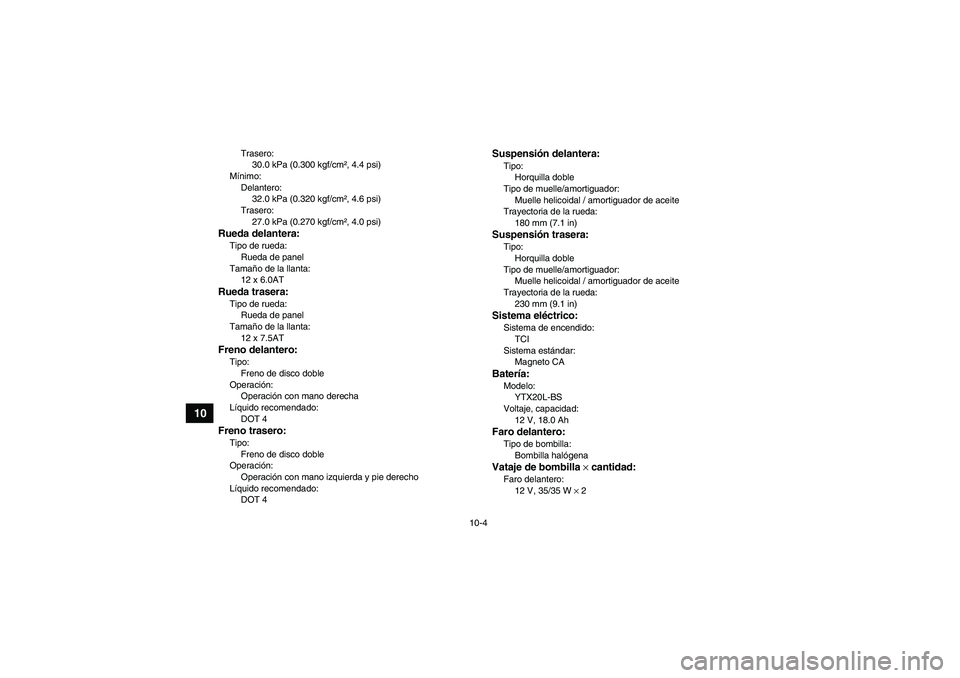

10-4
10
Trasero:
30.0 kPa (0.300 kgf/cm², 4.4 psi)
Mínimo:
Delantero:
32.0 kPa (0.320 kgf/cm², 4.6 psi)
Trasero:
27.0 kPa (0.270 kgf/cm², 4.0 psi)
Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 7.5ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco doble
Operación:
Operación con mano izquierda y pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180 mm (7.1 in)Suspensión trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
230 mm (9.1 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Magneto CABatería:Modelo:
YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVataje de bombilla × cantidad:Faro delantero:
12 V, 35/35 W × 2
U1DT60S0.book Page 4 Wednesday, March 10, 2010 3:58 PM

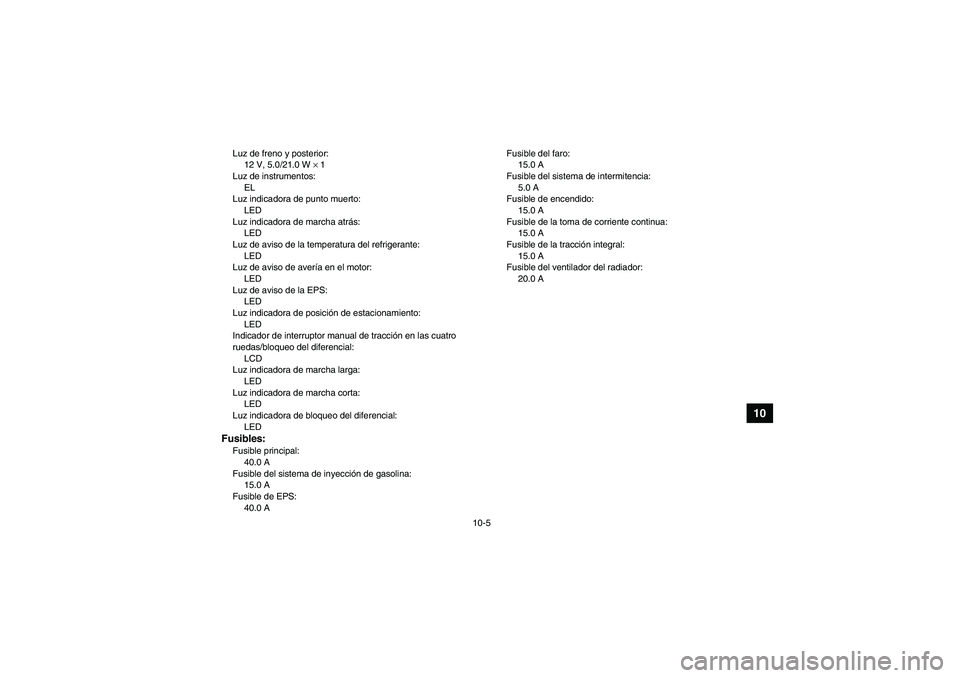

10-5
10
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz de instrumentos:
EL
Luz indicadora de punto muerto:
LED
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso de la EPS:
LED
Luz indicadora de posición de estacionamiento:
LED
Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial:
LCD
Luz indicadora de marcha larga:
LED
Luz indicadora de marcha corta:
LED
Luz indicadora de bloqueo del diferencial:
LEDFusibles:Fusible principal:
40.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de EPS:
40.0 AFusible del faro:
15.0 A
Fusible del sistema de intermitencia:
5.0 A
Fusible de encendido:
15.0 A
Fusible de la toma de corriente continua:
15.0 A
Fusible de la tracción integral:
15.0 A
Fusible del ventilador del radiador:
20.0 A
U1DT60S0.book Page 5 Wednesday, March 10, 2010 3:58 PM

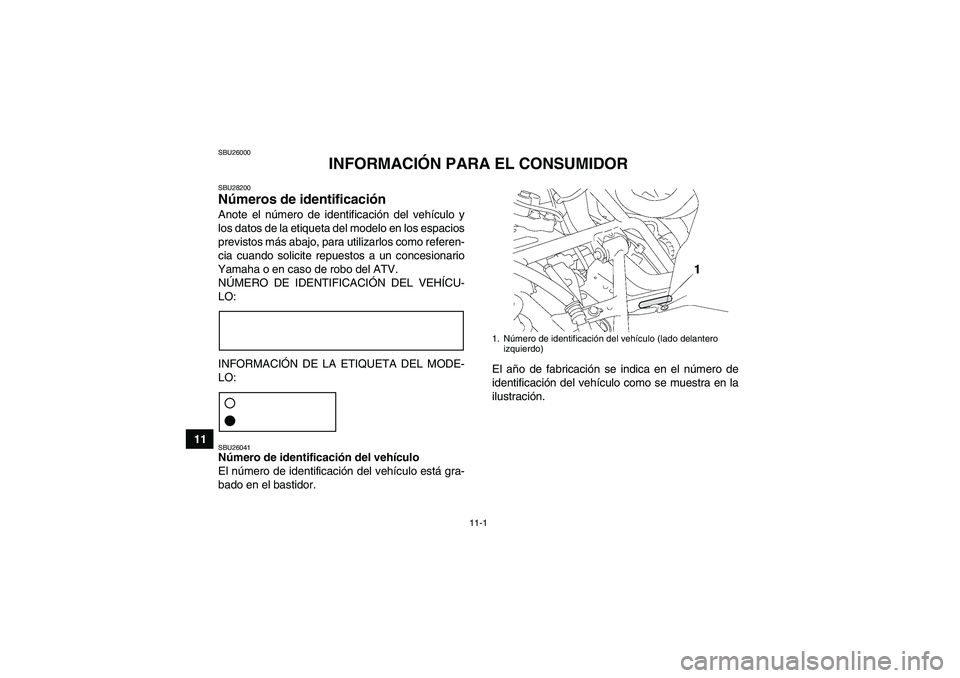

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28200Números de identificación Anote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espacios
previstos más abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:SBU26041Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
1. Número de identificación del vehículo (lado delantero
izquierdo)
U1DT60S0.book Page 1 Wednesday, March 10, 2010 3:58 PM

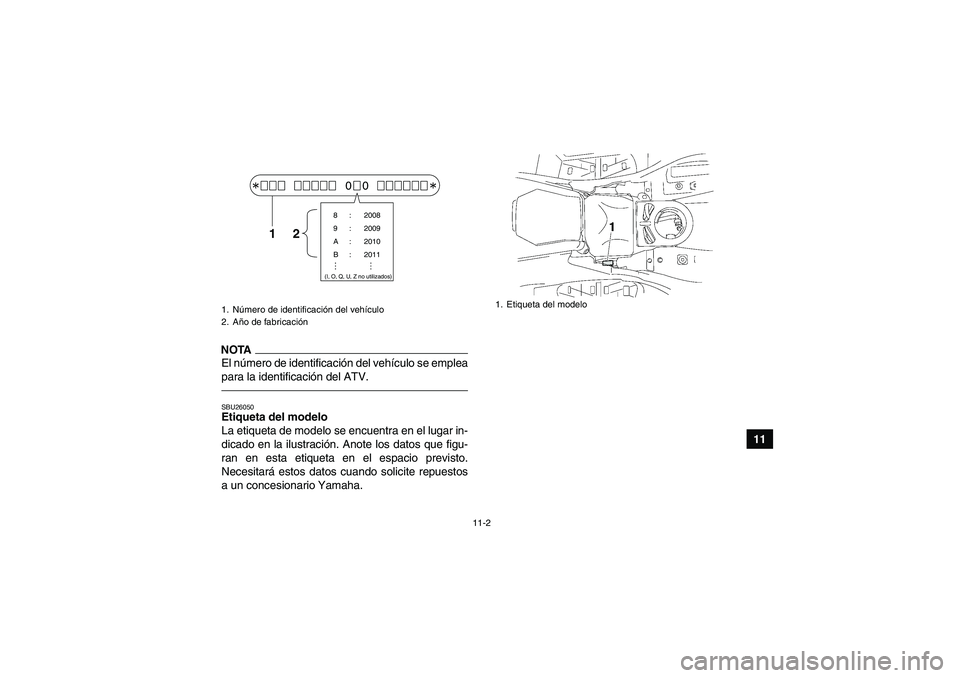

11-2
11
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
1. Etiqueta del modelo
U1DT60S0.book Page 2 Wednesday, March 10, 2010 3:58 PM

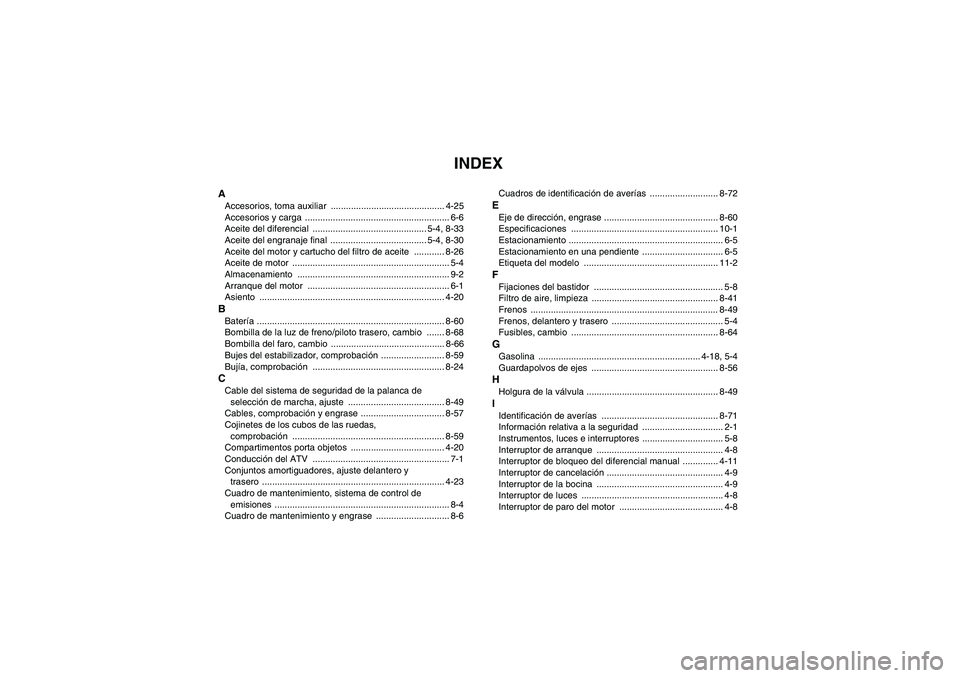

INDEX
AAccesorios, toma auxiliar ............................................. 4-25
Accesorios y carga ......................................................... 6-6
Aceite del diferencial ............................................. 5-4, 8-33
Aceite del engranaje final ...................................... 5-4, 8-30
Aceite del motor y cartucho del filtro de aceite ............ 8-26
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arranque del motor ........................................................ 6-1
Asiento ......................................................................... 4-20BBatería .......................................................................... 8-60
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-68
Bombilla del faro, cambio ............................................. 8-66
Bujes del estabilizador, comprobación ......................... 8-59
Bujía, comprobación .................................................... 8-24CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-49
Cables, comprobación y engrase ................................. 8-57
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-59
Compartimentos porta objetos ..................................... 4-20
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y
trasero ........................................................................ 4-23
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6Cuadros de identificación de averías ........................... 8-72
EEje de dirección, engrase ............................................. 8-60
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-5
Estacionamiento en una pendiente ................................ 6-5
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-41
Frenos .......................................................................... 8-49
Frenos, delantero y trasero ............................................ 5-4
Fusibles, cambio .......................................................... 8-64GGasolina ................................................................ 4-18, 5-4
Guardapolvos de ejes .................................................. 8-56HHolgura de la válvula .................................................... 8-49IIdentificación de averías .............................................. 8-71
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-8
Interruptor de bloqueo del diferencial manual .............. 4-11
Interruptor de cancelación .............................................. 4-9
Interruptor de la bocina .................................................. 4-9
Interruptor de luces ........................................................ 4-8
Interruptor de paro del motor ......................................... 4-8
U1DT60S0.book Page 1 Wednesday, March 10, 2010 3:58 PM
