8 Mise en place du cache
1. Remettre le cache à sa place, puis reposer les
rivets démontables.2. Remonter les supports de porte-bagages
avant et ses vis, puis serrer ces dernières au
couple spécifié.
3. Remonter le porte-bagages avant et ses vis,
puis serrer ces dernières à leur couple spéci-
fique.1. Cache B
2. Rivet démontable
Couple de serrage :
Vis de support de porte-bagages avant :
34 Nm (3.4 m·kgf, 25 ft·lbf)
U1DT60F0.book Page 13 Wednesday, March 10, 2010 3:49 PM

8-14
84. Reposer le cache A.
Cache C

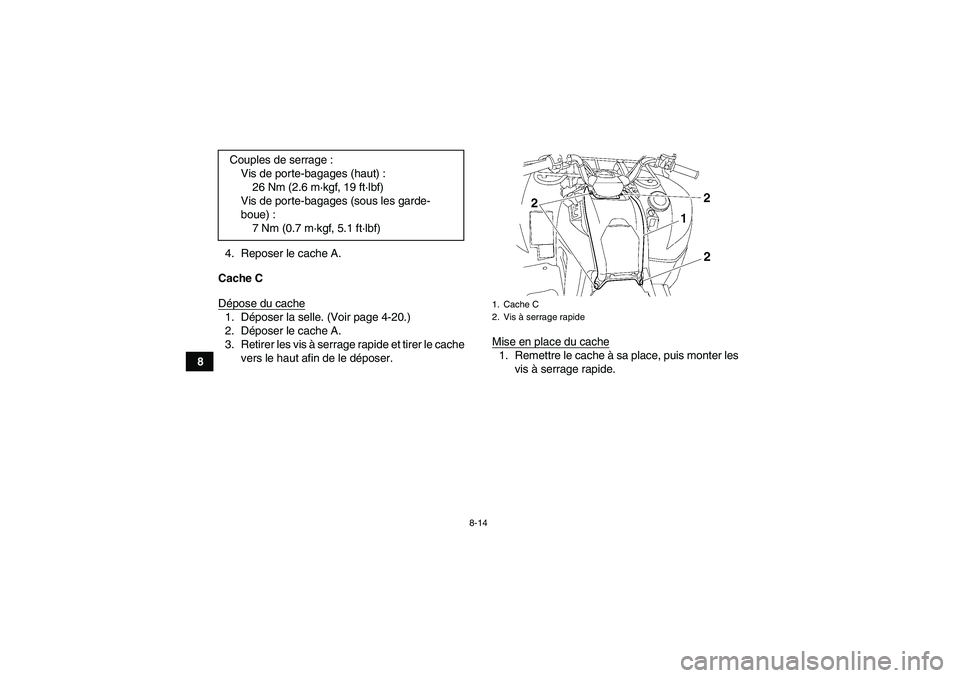

Dépose du cache
1. Déposer la selle. (Voir page 4-20.)
2. Déposer le cache A.
3. Retirer les vis à serrage rapide et tirer le cache
vers le haut afin de le déposer.Mise en place du cache
1. Remettre le cache à sa place, puis monter les
vis à serrage rapide. Couples de serrage :
Vis de porte-bagages (haut) :
26 Nm (2.6 m·kgf, 19 ft·lbf)
Vis de porte-bagages (sous les garde-
boue) :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Cache C
2. Vis à serrage rapide
U1DT60F0.book Page 14 Wednesday, March 10, 2010 3:49 PM

8-15
8 2. Reposer le cache A.
3. Remettre la selle en place.
Caches D et E

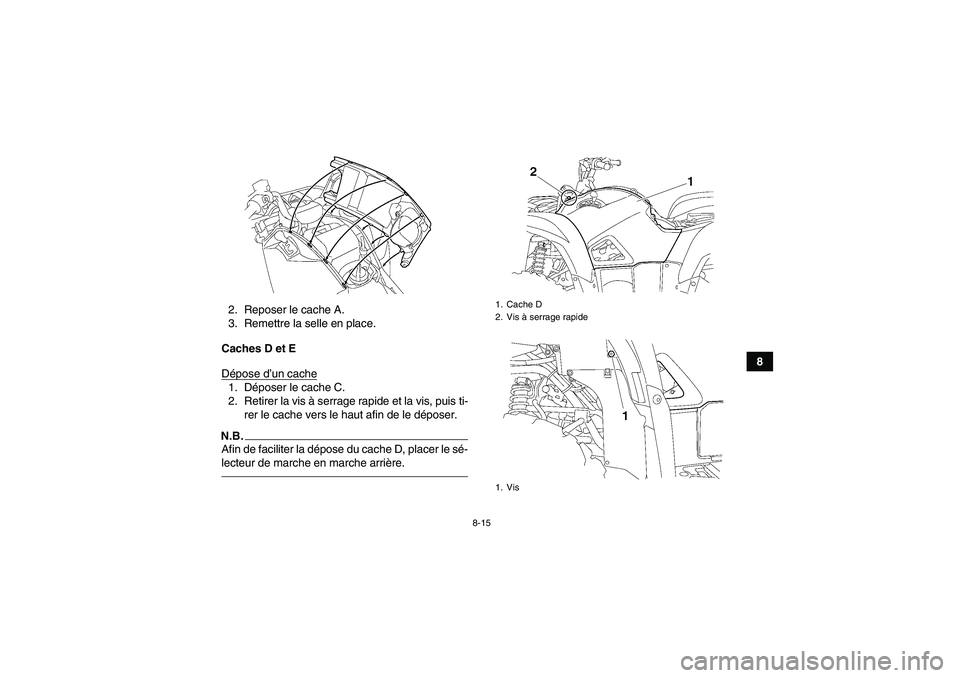

Dépose d’un cache
1. Déposer le cache C.
2. Retirer la vis à serrage rapide et la vis, puis ti-
rer le cache vers le haut afin de le déposer.N.B.Afin de faciliter la dépose du cache D, placer le sé-
lecteur de marche en marche arrière.
1. Cache D
2. Vis à serrage rapide
1. Vis
U1DT60F0.book Page 15 Wednesday, March 10, 2010 3:49 PM

8-16

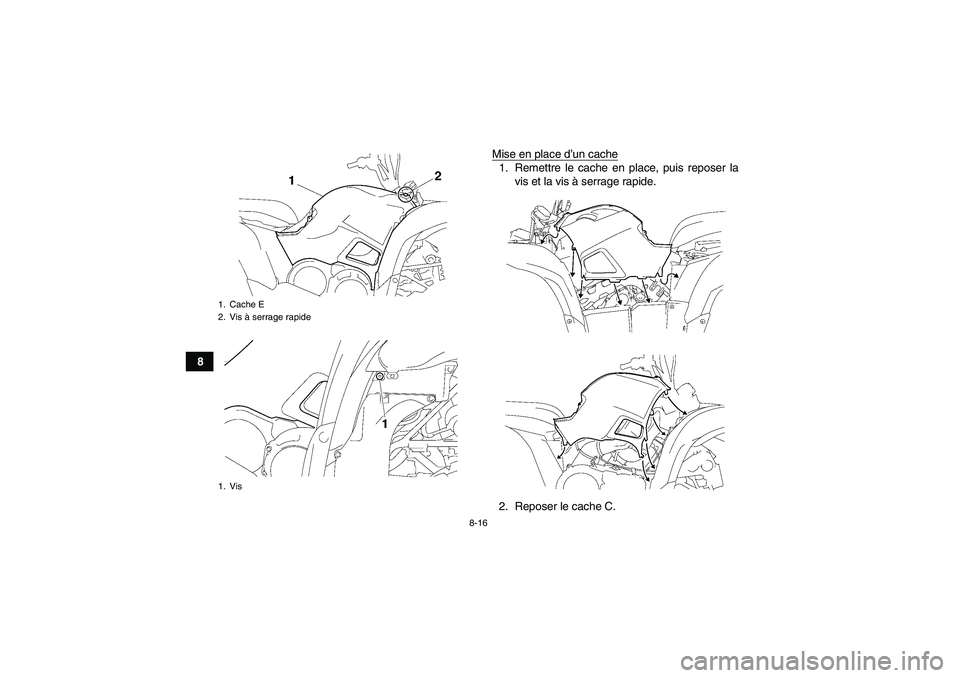

8Mise en place d’un cache
1. Remettre le cache en place, puis reposer la
vis et la vis à serrage rapide.
2. Reposer le cache C.
1. Cache E
2. Vis à serrage rapide
1. VisU1DT60F0.book Page 16 Wednesday, March 10, 2010 3:49 PM

8-17

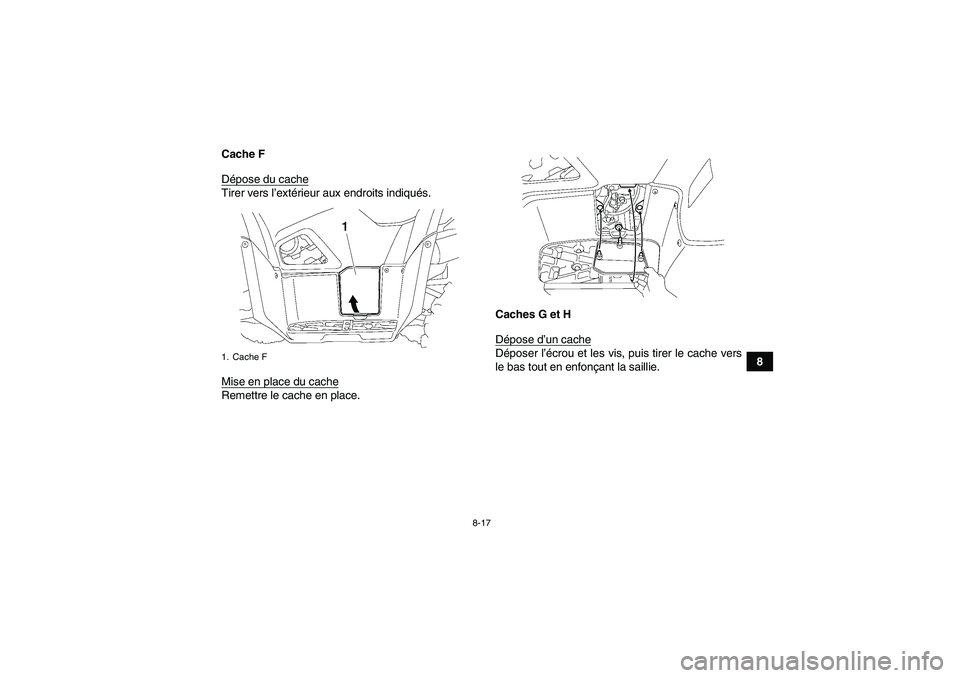

8 Cache F
Dépose du cache
Tirer vers l’extérieur aux endroits indiqués.
Mise en place du cacheRemettre le cache en place.Caches G et H
Dépose d’un cache
Déposer l’écrou et les vis, puis tirer le cache vers
le bas tout en enfonçant la saillie.
1. Cache FU1DT60F0.book Page 17 Wednesday, March 10, 2010 3:49 PM

8-18
8

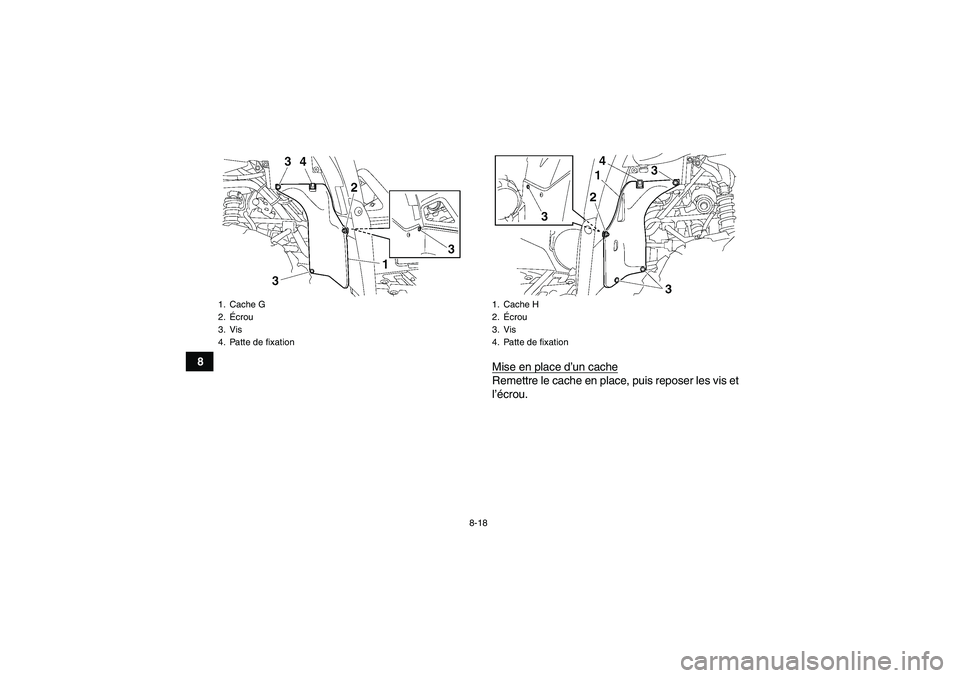

Mise en place d’un cache
Remettre le cache en place, puis reposer les vis et
l’écrou.
1. Cache G
2.Écrou
3. Vis
4. Patte de fixation
1. Cache H
2.Écrou
3. Vis
4. Patte de fixation
U1DT60F0.book Page 18 Wednesday, March 10, 2010 3:49 PM

8-19
8

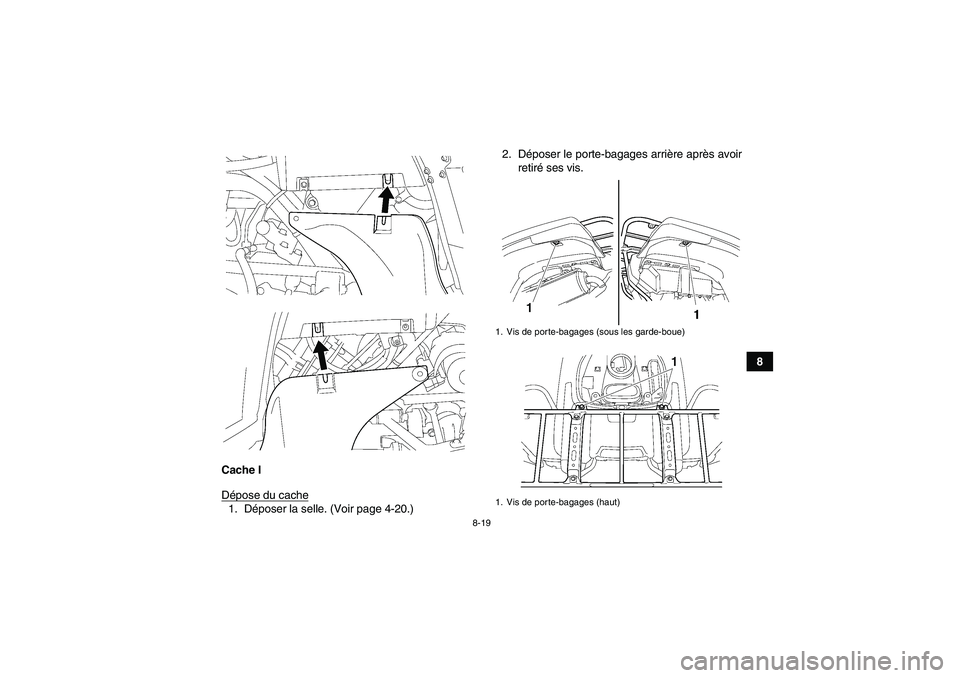

Cache I
Dépose du cache
1. Déposer la selle. (Voir page 4-20.)2. Déposer le porte-bagages arrière après avoir
retiré ses vis.
1. Vis de porte-bagages (sous les garde-boue)
1. Vis de porte-bagages (haut)
U1DT60F0.book Page 19 Wednesday, March 10, 2010 3:49 PM

8-20

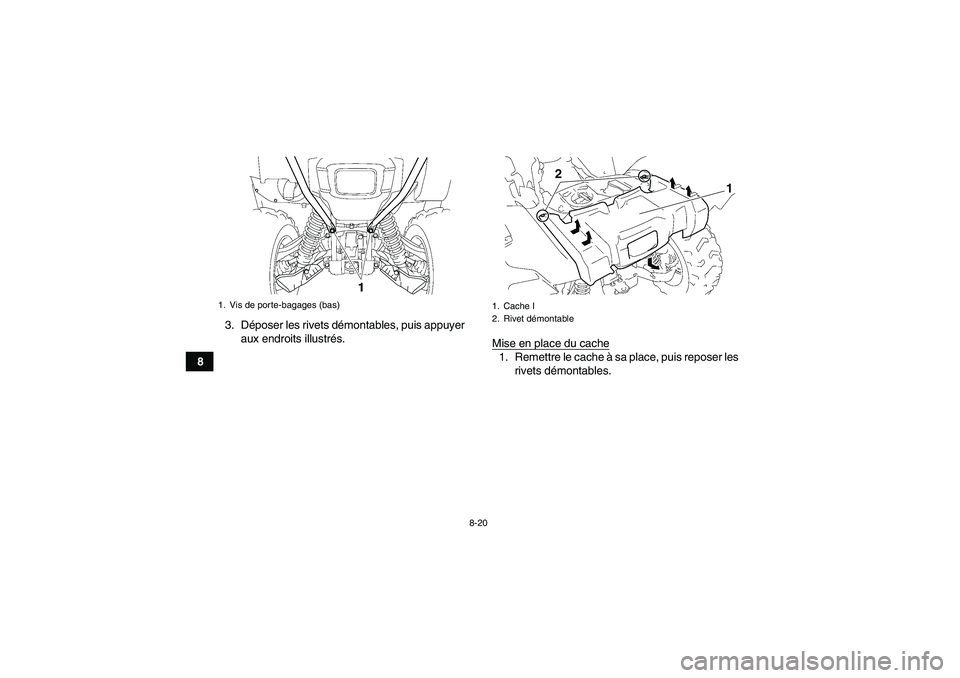

83. Déposer les rivets démontables, puis appuyer
aux endroits illustrés.
Mise en place du cache
1. Remettre le cache à sa place, puis reposer les
rivets démontables.
1. Vis de porte-bagages (bas)
1. Cache I
2. Rivet démontable
2
1
U1DT60F0.book Page 20 Wednesday, March 10, 2010 3:49 PM

8-21
8 2. Remonter le porte-bagages arrière ainsi que
ses vis, puis serrer ces dernières aux couples
spécifiés.
3. Remettre la selle en place.

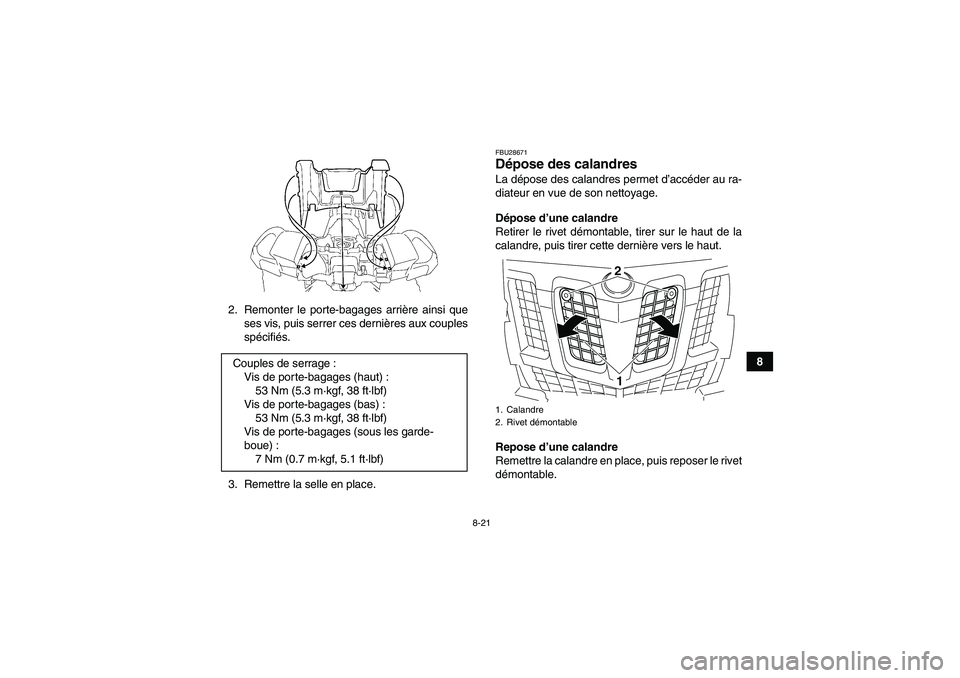

FBU28671Dépose des calandres La dépose des calandres permet d’accéder au ra-
diateur en vue de son nettoyage.
Dépose d’une calandre
Retirer le rivet démontable, tirer sur le haut de la
calandre, puis tirer cette dernière vers le haut.
Repose d’une calandre
Remettre la calandre en place, puis reposer le rivet
démontable. Couples de serrage :
Vis de porte-bagages (haut) :
53 Nm (5.3 m·kgf, 38 ft·lbf)
Vis de porte-bagages (bas) :
53 Nm (5.3 m·kgf, 38 ft·lbf)
Vis de porte-bagages (sous les garde-
boue) :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Calandre
2. Rivet démontable
21
U1DT60F0.book Page 21 Wednesday, March 10, 2010 3:49 PM

8-22
8

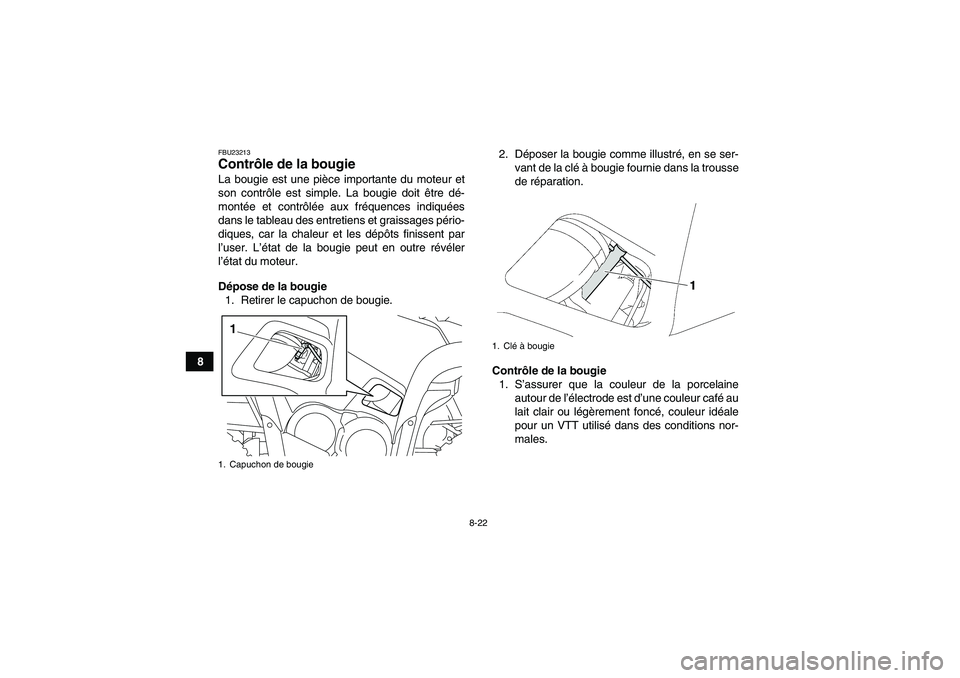

FBU23213Contrôle de la bougie La bougie est une pièce importante du moteur et
son contrôle est simple. La bougie doit être dé-
montée et contrôlée aux fréquences indiquées
dans le tableau des entretiens et graissages pério-
diques, car la chaleur et les dépôts finissent par
l’user. L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.2. Déposer la bougie comme illustré, en se ser-
vant de la clé à bougie fournie dans la trousse
de réparation.
Contrôle de la bougie
1. S’assurer que la couleur de la porcelaine
autour de l’électrode est d’une couleur café au
lait clair ou légèrement foncé, couleur idéale
pour un VTT utilisé dans des conditions nor-
males.1. Capuchon de bougie1
1. Clé à bougie
