8-42

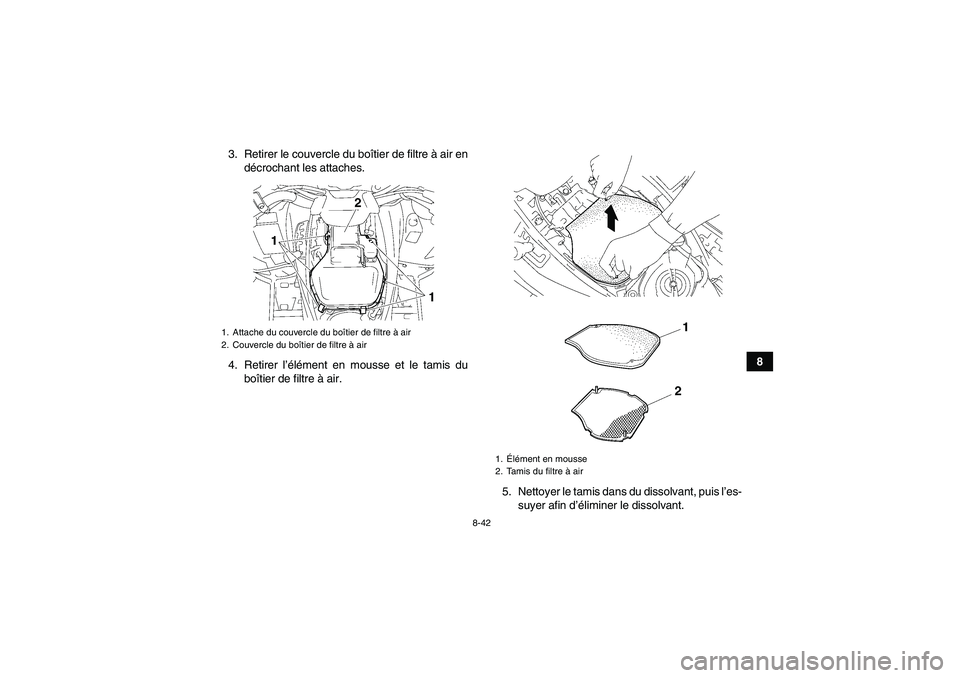

8 3. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches.
4. Retirer l’élément en mousse et le tamis du
boîtier de filtre à air.
5. Nettoyer le tamis dans du dissolvant, puis l’es-
suyer afin d’éliminer le dissolvant.
1. Attache du couvercle du boîtier de filtre à air
2. Couvercle du boîtier de filtre à air
1.Élément en mousse
2. Tamis du filtre à air
U1HP60F0.book Page 42 Monday, April 11, 2011 1:07 PM

8-43

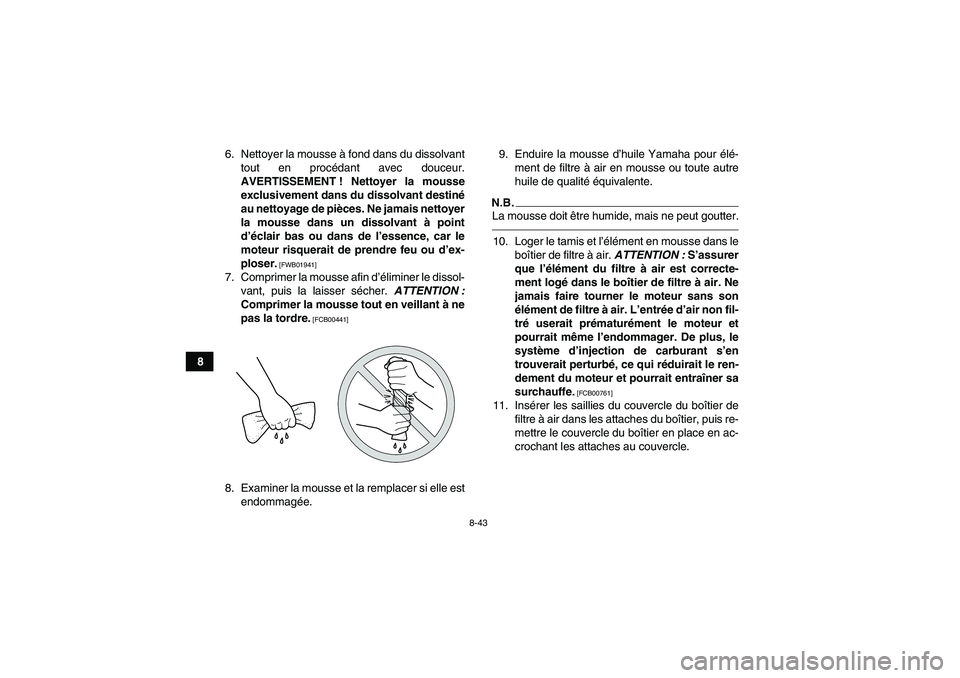

86. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT ! Nettoyer la mousse
exclusivement dans du dissolvant destiné
au nettoyage de pièces. Ne jamais nettoyer
la mousse dans un dissolvant à point
d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’ex-
ploser.
[FWB01941]
7. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher. ATTENTION :
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00441]
8. Examiner la mousse et la remplacer si elle est
endommagée.9. Enduire la mousse d’huile Yamaha pour élé-
ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.
N.B.La mousse doit être humide, mais ne peut goutter.10. Loger le tamis et l’élément en mousse dans le
boîtier de filtre à air. ATTENTION : S’assurer
que l’élément du filtre à air est correcte-
ment logé dans le boîtier de filtre à air. Ne
jamais faire tourner le moteur sans son
élément de filtre à air. L’entrée d’air non fil-
tré userait prématurément le moteur et
pourrait même l’endommager. De plus, le
système d’injection de carburant s’en
trouverait perturbé, ce qui réduirait le ren-
dement du moteur et pourrait entraîner sa
surchauffe.
[FCB00761]
11. Insérer les saillies du couvercle du boîtier de
filtre à air dans les attaches du boîtier, puis re-
mettre le couvercle du boîtier en place en ac-
crochant les attaches au couvercle.
U1HP60F0.book Page 43 Monday, April 11, 2011 1:07 PM

8-44

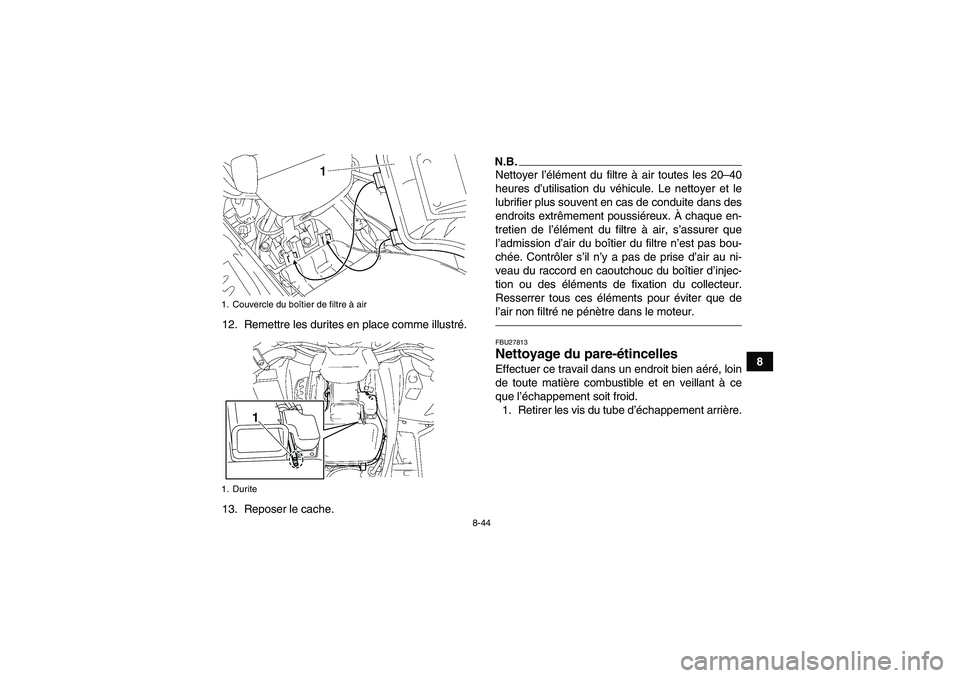

8 12. Remettre les durites en place comme illustré.
13. Reposer le cache.
N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du boîtier d’injec-
tion ou des éléments de fixation du collecteur.
Resserrer tous ces éléments pour éviter que de
l’air non filtré ne pénètre dans le moteur.FBU27813Nettoyage du pare-étincelles Effectuer ce travail dans un endroit bien aéré, loin
de toute matière combustible et en veillant à ce
que l’échappement soit froid.
1. Retirer les vis du tube d’échappement arrière.
1. Couvercle du boîtier de filtre à air
1. Durite
1
U1HP60F0.book Page 44 Monday, April 11, 2011 1:07 PM

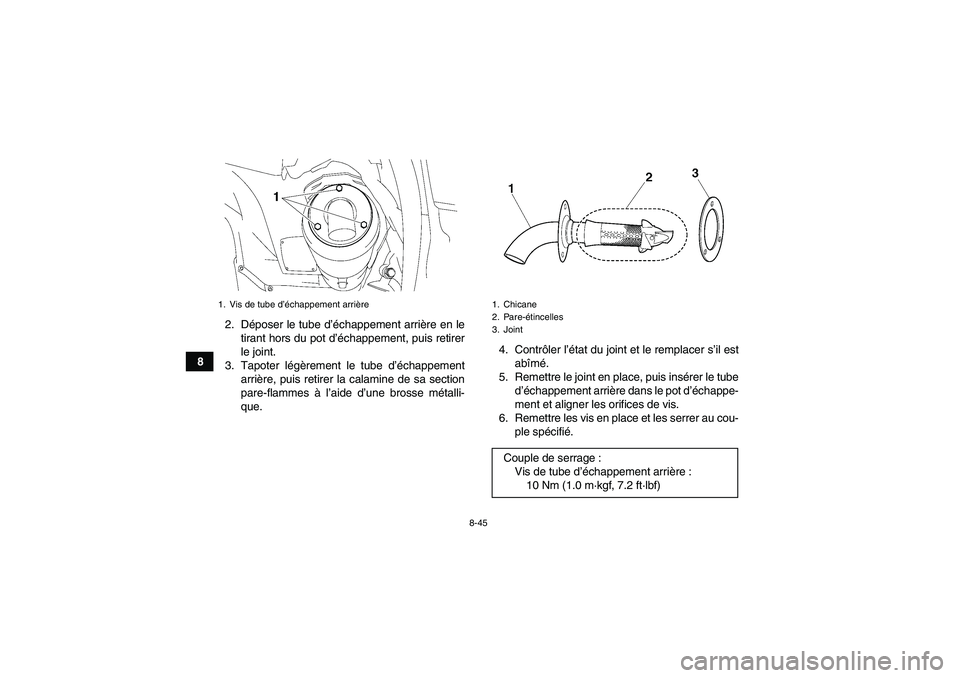

8-45
82. Déposer le tube d’échappement arrière en le
tirant hors du pot d’échappement, puis retirer
le joint.
3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métalli-
que.4. Contrôler l’état du joint et le remplacer s’il est
abîmé.
5. Remettre le joint en place, puis insérer le tube
d’échappement arrière dans le pot d’échappe-
ment et aligner les orifices de vis.
6. Remettre les vis en place et les serrer au cou-
ple spécifié.
1. Vis de tube d’échappement arrière
1. Chicane
2. Pare-étincelles
3. JointCouple de serrage :
Vis de tube d’échappement arrière :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U1HP60F0.book Page 45 Monday, April 11, 2011 1:07 PM

8-46

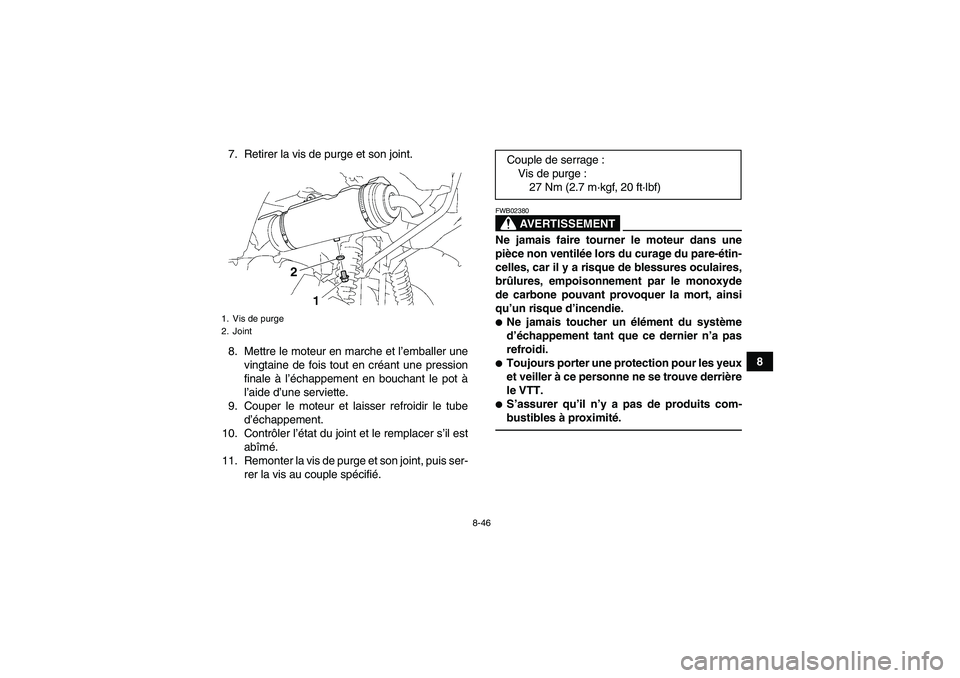

8 7. Retirer la vis de purge et son joint.
8. Mettre le moteur en marche et l’emballer une
vingtaine de fois tout en créant une pression
finale à l’échappement en bouchant le pot à
l’aide d’une serviette.
9. Couper le moteur et laisser refroidir le tube
d’échappement.
10. Contrôler l’état du joint et le remplacer s’il est
abîmé.
11. Remonter la vis de purge et son joint, puis ser-
rer la vis au couple spécifié.
AVERTISSEMENT
FWB02380Ne jamais faire tourner le moteur dans une
pièce non ventilée lors du curage du pare-étin-
celles, car il y a risque de blessures oculaires,
brûlures, empoisonnement par le monoxyde
de carbone pouvant provoquer la mort, ainsi
qu’un risque d’incendie.
Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas
refroidi.
Toujours porter une protection pour les yeux
et veiller à ce personne ne se trouve derrière
le VTT.
S’assurer qu’il n’y a pas de produits com-
bustibles à proximité.
1. Vis de purge
2. Joint
2
Couple de serrage :
Vis de purge :
27 Nm (2.7 m·kgf, 20 ft·lbf)
U1HP60F0.book Page 46 Monday, April 11, 2011 1:07 PM

8-47
8

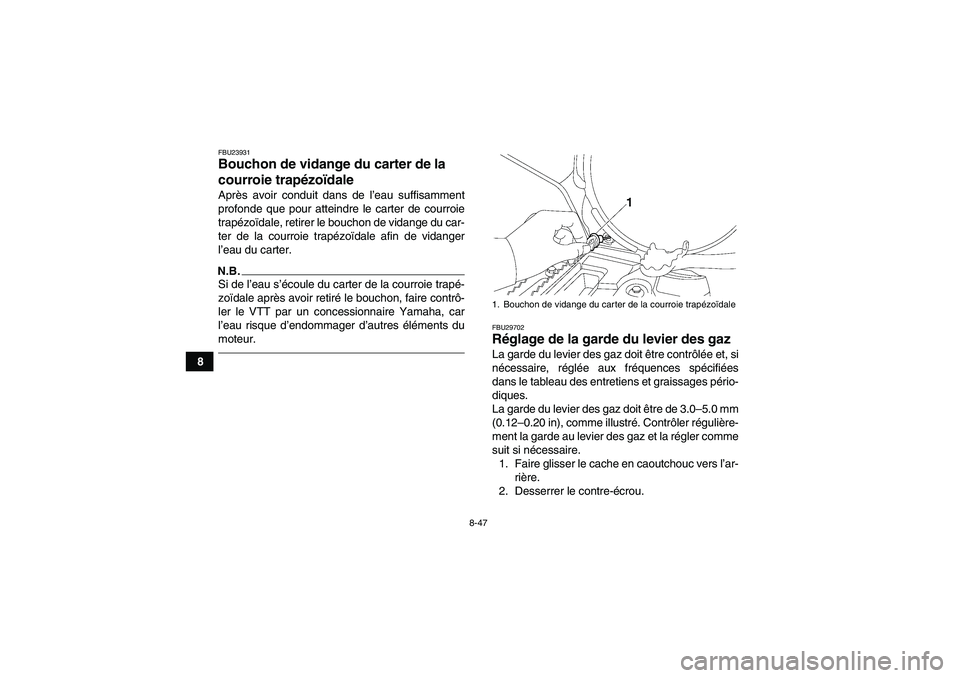

FBU23931Bouchon de vidange du carter de la
courroie trapézoïdale Après avoir conduit dans de l’eau suffisamment
profonde que pour atteindre le carter de courroie
trapézoïdale, retirer le bouchon de vidange du car-
ter de la courroie trapézoïdale afin de vidanger
l’eau du carter.N.B.Si de l’eau s’écoule du carter de la courroie trapé-
zoïdale après avoir retiré le bouchon, faire contrô-
ler le VTT par un concessionnaire Yamaha, car
l’eau risque d’endommager d’autres éléments du
moteur.
FBU29702Réglage de la garde du levier des gaz La garde du levier des gaz doit être contrôlée et, si
nécessaire, réglée aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
La garde du levier des gaz doit être de 3.0–5.0 mm
(0.12–0.20 in), comme illustré. Contrôler régulière-
ment la garde au levier des gaz et la régler comme
suit si nécessaire.
1. Faire glisser le cache en caoutchouc vers l’ar-
rière.
2. Desserrer le contre-écrou.1. Bouchon de vidange du carter de la courroie trapézoïdale
U1HP60F0.book Page 47 Monday, April 11, 2011 1:07 PM

8-48

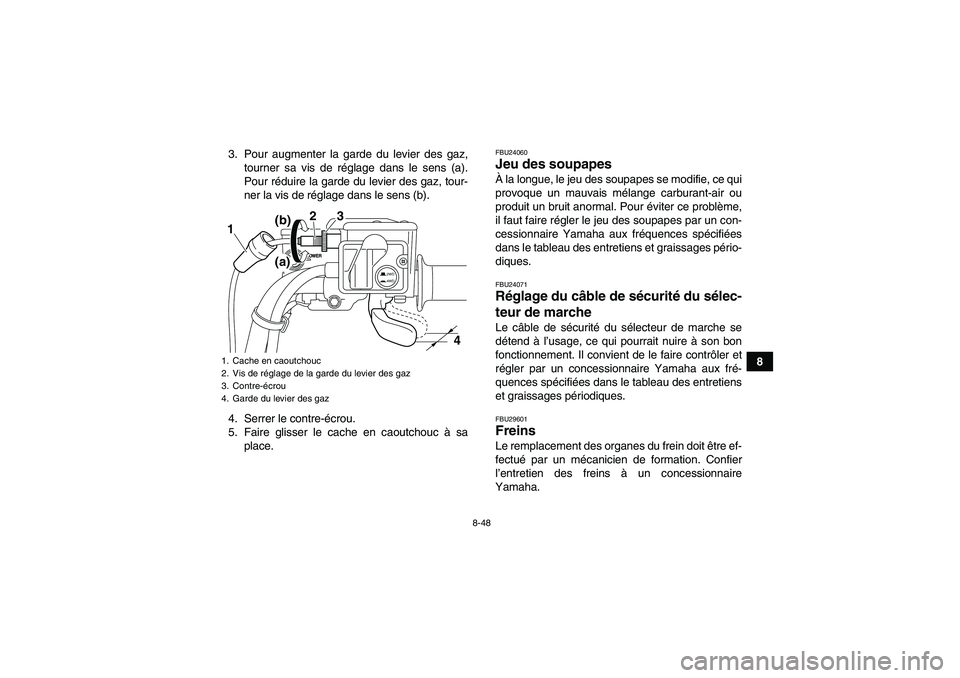

8 3. Pour augmenter la garde du levier des gaz,
tourner sa vis de réglage dans le sens (a).
Pour réduire la garde du levier des gaz, tour-
ner la vis de réglage dans le sens (b).
4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa
place.
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-
cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.FBU24071Réglage du câble de sécurité du sélec-
teur de marche Le câble de sécurité du sélecteur de marche se
détend à l’usage, ce qui pourrait nuire à son bon
fonctionnement. Il convient de le faire contrôler et
régler par un concessionnaire Yamaha aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.FBU29601Freins Le remplacement des organes du frein doit être ef-
fectué par un mécanicien de formation. Confier
l’entretien des freins à un concessionnaire
Yamaha.
1. Cache en caoutchouc
2. Vis de réglage de la garde du levier des gaz
3. Contre-écrou
4. Garde du levier des gaz
2WD
4WD
3
2
1
4 (b)
(a)
U1HP60F0.book Page 48 Monday, April 11, 2011 1:07 PM

8-49
8
AVERTISSEMENT
FWB02571Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci pourraient lâ-

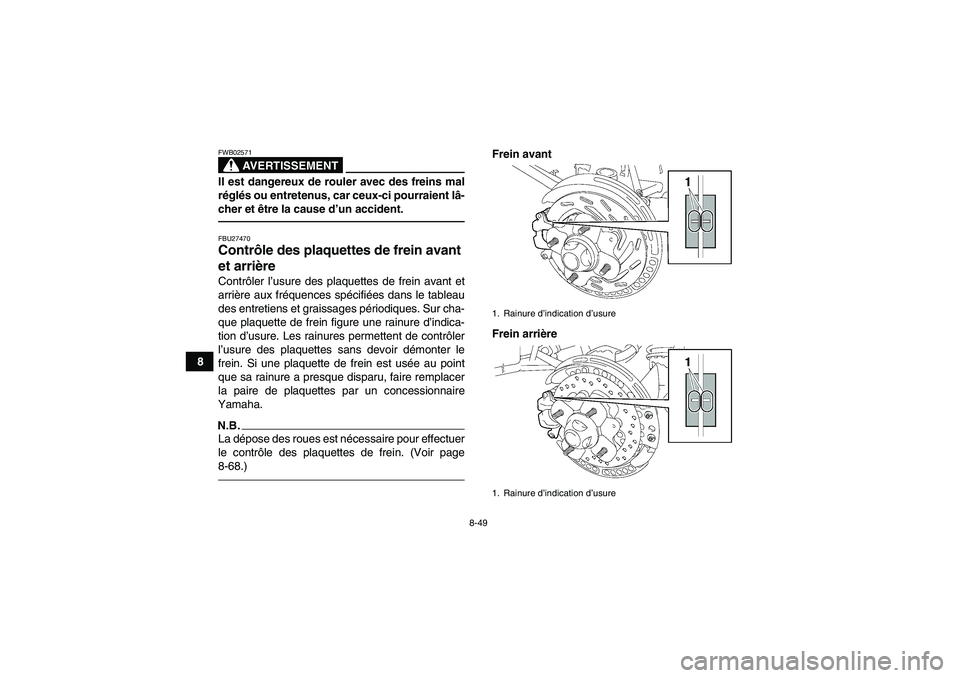

cher et être la cause d’un accident.FBU27470Contrôle des plaquettes de frein avant
et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Sur cha-
que plaquette de frein figure une rainure d’indica-
tion d’usure. Les rainures permettent de contrôler
l’usure des plaquettes sans devoir démonter le
frein. Si une plaquette de frein est usée au point
que sa rainure a presque disparu, faire remplacer
la paire de plaquettes par un concessionnaire
Yamaha.N.B.La dépose des roues est nécessaire pour effectuer
le contrôle des plaquettes de frein. (Voir page
8-68.)
Frein avant
Frein arrière1. Rainure d’indication d’usure
1. Rainure d’indication d’usure
U1HP60F0.book Page 49 Monday, April 11, 2011 1:07 PM

8-50
8

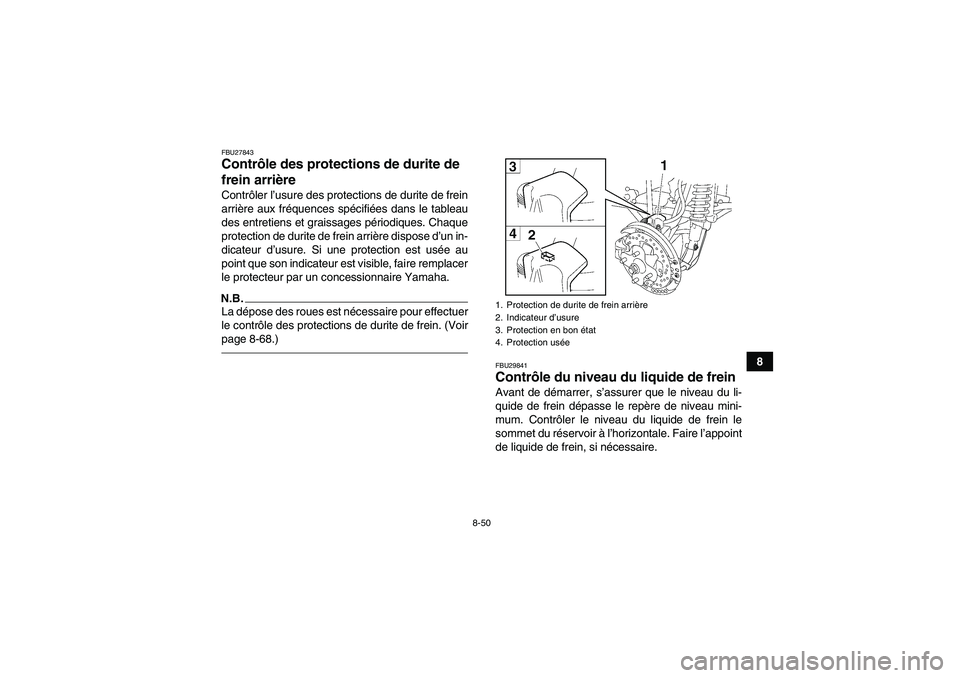

FBU27843Contrôle des protections de durite de
frein arrière Contrôler l’usure des protections de durite de frein
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Chaque
protection de durite de frein arrière dispose d’un in-
dicateur d’usure. Si une protection est usée au
point que son indicateur est visible, faire remplacer
le protecteur par un concessionnaire Yamaha.N.B.La dépose des roues est nécessaire pour effectuer
le contrôle des protections de durite de frein. (Voir
page 8-68.)
FBU29841Contrôle du niveau du liquide de frein Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum. Contrôler le niveau du liquide de frein le
sommet du réservoir à l’horizontale. Faire l’appoint
de liquide de frein, si nécessaire.1. Protection de durite de frein arrière
2. Indicateur d’usure
3. Protection en bon état
4. Protection usée
U1HP60F0.book Page 50 Monday, April 11, 2011 1:07 PM

8-51
8Frein avant
Frein arrière
AVERTISSEMENT
FWB02720Un entretien incorrect peut se traduire par une
perte de la capacité de freinage. Prendre les
précautions suivantes :
Un niveau du liquide de frein insuffisant peut
permettre la pénétration d’air dans le circuit
de freinage, ce qui provoquerait une perte de
puissance de freinage.
Nettoyer le bouchon de remplissage avant la
dépose. Utiliser exclusivement du liquide de
frein DOT 4 en provenance d’un bidon neuf.
Utiliser uniquement le liquide de frein recom-
mandé, sinon les joints en caoutchouc ris-
queraient de s’abîmer, ce qui pourrait causer
des fuites.
Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. L’ajout d’un liquide de frein
autre que le DOT 4 risque de provoquer une
réaction chimique nuisible.
1. Repère de niveau minimum
1. Repère de niveau minimum
2WD
4WD
1
Liquide de frein spécifié:
DOT 4
