mara gasolina sobre la piel, lávesela con agua
y jabón. Si el derrame se produjera sobre la ro-
pa, cámbiese.

NOTACompruebe que la tobera de la bomba de gasoli-
na tenga la misma marca de identificación del
combustible. Acerca de la gasolina recomendada
El motor de este modelo está diseñado para fun-
cionar con gasolina sin plomo. Debe tener un nú-
mero de octanos igual o superior a 95. Si se
produce detonación o autoencendido, pruebe
una gasolina de otra marca o de mayor octanaje.NOTASe puede utilizar gasolina que contenga etanol si
el contenido de etanol no supera el 10% (E10). No
se recomienda el uso de gasolina con metanol
porque puede dañar el sistema de combustible o
reducir las prestaciones del vehículo.
Gasolina recomendada:
Gasolina normal sin plomo (admite Gasohol
(E10))
Capacidad del depósito de gasolina: 18 L (4.8 US gal, 4.0 Imp.gal)

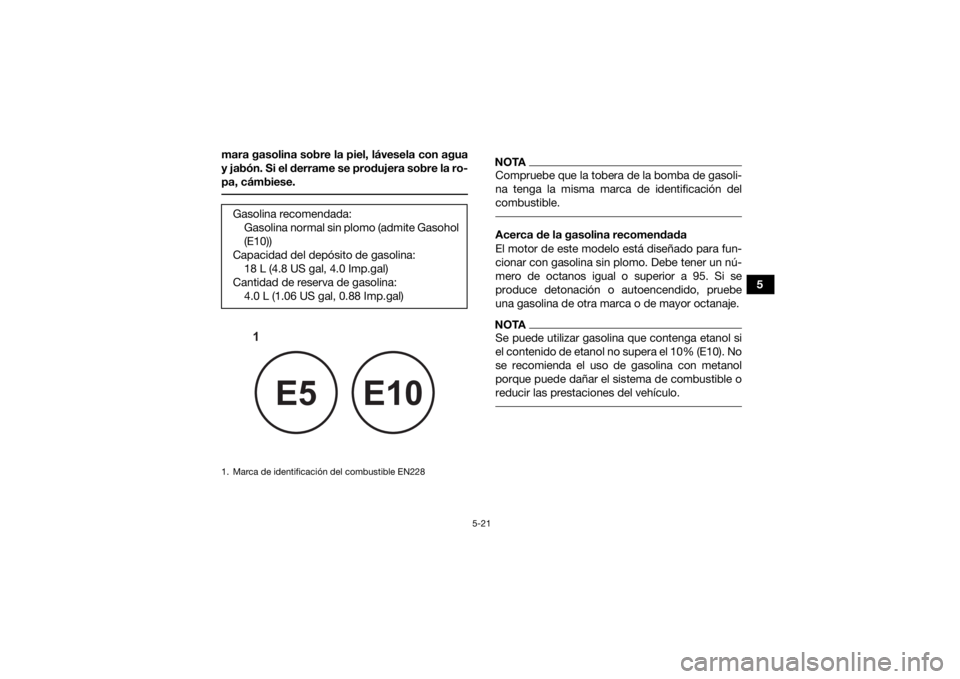

Cantidad de reserva de gasolina: 4.0 L (1.06 US gal, 0.88 Imp.gal)1. Marca de identificación del combustible EN228
1
E5
E10
UBFE60S0.book Page 21 Tuesday, August 18, 2020 11:40 AM

7-1
7
SBU19882
FUNCIONAMIENTO
SBU19902Lea atentamente el manual del propietario antes
de empezar a conducir el ATV. Si no entiende al-
gún mando o función, pregunte a su concesiona-
rio Yamaha.
ADVERTENCIA
SWB00632Lea atentamente el manual del propietario
para familiarizarse con todos los mandos y evi-
tar perder el control, lo que puede causar un
accidente o lesiones. SBU38120Arranque del motorEste modelo está equipado con un sistema de
corte del circuito de encendido. Para que el motor
pueda arrancar debe cumplirse una de las condi-
ciones siguientes:
La palanca de selección está en la posición de
punto muerto o de estacionamiento.
 Se acciona la maneta del freno trasero o el pe-
dal de freno.
NOTASe recomienda seleccionar punto muerto o esta-
cionamiento y accionar el freno trasero cuando se
vaya a arrancar el motor. ATENCIÓNSCB00151Consulte la sección “Rodaje del motor” de la
página 7-5 antes de poner en funcionamiento
por primera vez el motor. Para poner en marcha el motor
1. Gire la llave a “ ” (encendido) y el interrup- tor de paro del motor a “ ” (marcha).
La luz de aviso del voltaje de la batería, la
luz de aviso de la temperatura del líquido
refrigerante y la luz de aviso de avería del
motor deben encenderse durante unos se-
gundos y luego apagarse.
 La luz de aviso de la dirección asistida
eléctrica debe encenderse y permanecer
encendida hasta que arranque el motor.
UBFE60S0.book Page 1 Tuesday, August 18, 2020 11:40 AM

9-56
9
NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase. SBU25096Engrase del eje de direcciónEl eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico.
NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase. SBU2904FBateríaEste modelo está equipado con una batería de 12
voltios VRLA (ácido-plomo con válvula regulado-
ra). No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, es necesario
comprobar y apretar las conexiones de los cables
de la batería y limpiar los terminales si presentan
corrosión. Si la batería se ha descargado, recár-
guela lo antes posible.
1. Boquilla de engraseLubricante recomendado:Grasa lubricante con jabón de litio
1
1
UBFE60S0.book Page 56 Tuesday, August 18, 2020 11:40 AM

11-3
11
Aceite del diferencial:Tipo:Aceite Yamaha para cardanes con fricción modificada
Plus (Ref.: ACC-SHAFT-PL-32) o aceite para engranajes
hipoides SAE 80 API GL-4
Cantidad: 0.21 L (0.23 US qt, 0.19 Imp.qt)Cantidad de líquido refrigerante:Radiador (incluidos todos los conductos):
1.99 L (2.10 US qt, 1.75 Imp.qt)
Depósito de líquido refrigerante (hasta la marca de nivel
máximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)Filtro de aire:Elemento del filtro de aire:Elemento húmedo
Grado del aceite del filtro de aire:
Aceite para filtros de aire de espumaCombustible:Combustible recomendado:Gasolina normal sin plomo (admite Gasohol (E10))
Octanaje de investigación mínimo:
91
Capacidad del depósito de combustible: 18 L (4.8 US gal, 4.0 Imp.gal)
Cantidad de reserva de combustible: 4.0 L (1.06 US gal, 0.88 Imp.gal)Cuerpo del acelerador:Marca ID:B4F1
Bujía(s):Fabricante/modelo:NGK/CPR7EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Transmisión:Relación de reducción primaria:1.000
Relación de reducción secundaria:
10.142 (41/21 x 17/12 x 20/15 x 33/12)
Transmisión final: Eje
Tipo de embrague: Húmedo, centrífugo, zapata
Tipo de transmisión:
CVT automática con marcha atrás
Relación de engranajes: Relación de transmisión:
2.380–0.700 :1
Marcha atrás: 2.000 (23/14 x 28/23)
Marcha corta: 1.938 (31/16)
Marcha larga:
1.148 (31/27)Neumático delantero:Tamaño:AT26 x 8-12 (BFE1, BFE8)
AT27 x 10-14 (BFEC, BFEG)
Fabricante/modelo: MAXXIS/MU01Y (BFEC, BFEG)
MAXXIS/MU05Y (BFE1, BFE8)
UBFE60S0.book Page 3 Tuesday, August 18, 2020 11:40 AM

11-4
11
Neumático trasero:Tamaño:AT26 x 10-12 (BFE1, BFE8)
AT27 x 10-14 (BFEC, BFEG)
Fabricante/modelo: MAXXIS/MU01Y (BFEC, BFEG)
MAXXIS/MU06Y (BFE1, BFE8)Presión de aire del neumático (medida en
neumáticos en frío):Sin carga ni remolque:
Recomendada:
Delantero:35.0 kPa (0.350 kgf/cm², 5.0 psi)
Trasero:
30.0 kPa (0.300 kgf/cm², 4.4 psi) (BFE1, BFE8)
35.0 kPa (0.350 kgf/cm², 5.0 psi) (BFEC, BFEG)
Mínima:
Delantero:32.0 kPa (0.320 kgf/cm², 4.6 psi)
Trasero:
27.0 kPa (0.270 kgf/cm², 4.0 psi) (BFE1, BFE8)
32.0 kPa (0.320 kgf/cm², 4.6 psi) (BFEC, BFEG)
Con carga o remolque:
Recomendada: Delantero:50.0 kPa (0.500 kgf/cm², 7.3 psi)
Trasero: 50.0 kPa (0.500 kgf/cm², 7.3 psi)
Mínima:
Delantero:45.0 kPa (0.450 kgf/cm², 6.5 psi) Trasero:
45.0 kPa (0.450 kgf/cm², 6.5 psi)
Rueda delantera:Tamaño de la llanta:
12 x 6.0 AT (BFE1, BFE8)
14 x 8.0 AT (BFEC, BFEG)Rueda trasera:Tamaño de la llanta:12 x 7.5 AT (BFE1, BFE8)
14 x 8.0 AT (BFEC, BFEG)Freno delantero:Tipo:Freno hidráulico de discoFreno trasero:Tipo:Freno hidráulico de discoLíquido de frenos:Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:Horquilla doble
Resorte:
Muelle helicoidal
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda: 193 mm (7.6 in)Suspensión trasera:Tipo:Horquilla doble
