11-4
11
Pneu arrière:Taille:AT26 x 10-12 (BFE1, BFE8)
AT27 x 10-14 (BFEC, BFEG)
Fabricant/modèle: MAXXIS/MU01Y (BFEC, BFEG)
MAXXIS/MU06Y (BFE1, BFE8)Pression de gonflage (contrôlée les pneus froids):Sans chargement ou remorque :
Recommandée : Avant :35.0 kPa (0.350 kgf/cm², 5.0 psi)
Arrière : 30.0 kPa (0.300 kgf/cm², 4.4 psi) (BFE1, BFE8)
35.0 kPa (0.350 kgf/cm², 5.0 psi) (BFEC, BFEG)
Minimum : Avant :32.0 kPa (0.320 kgf/cm², 4.6 psi)
Arrière : 27.0 kPa (0.270 kgf/cm², 4.0 psi) (BFE1, BFE8)
32.0 kPa (0.320 kgf/cm², 4.6 psi) (BFEC, BFEG)
Avec chargement ou remorque :
Recommandée : Avant :
50.0 kPa (0.500 kgf/cm², 7.3 psi)
Arrière : 50.0 kPa (0.500 kgf/cm², 7.3 psi)
Minimum : Avant :45.0 kPa (0.450 kgf/cm², 6.5 psi)
Arrière : 45.0 kPa (0.450 kgf/cm², 6.5 psi)
Roue avant:Taille de jante: 12 x 6.0 AT (BFE1, BFE8)
14 x 8.0 AT (BFEC, BFEG)Roue arrière:Taille de jante:
12 x 7.5 AT (BFE1, BFE8)
14 x 8.0 AT (BFEC, BFEG)Frein avant:Type:Frein hydraulique à disqueFrein arrière:Type:
Frein hydraulique à disqueLiquide de frein:Liquide de frein spécifié:DOT 4Suspension avant:Type:Double bras triangulaire
Ressort: Ressort hélicoïdal
Amortisseur:
Amortisseur hydraulique
Débattement de roue: 193 mm (7.6 in)Suspension arrière:Type:
Double bras triangulaire
Ressort: Ressort hélicoïdal
UBFE60F0.book Page 4 Tuesday, August 18, 2020 11:17 AM

11-5
11
Amortisseur:Amortisseur hydraulique
Débattement de roue: 232 mm (9.1 in)Partie électrique:Tension du système électrique:12 V
Système d’allumage: TCI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:YTX20L-BS
Voltage, capacité:
12 V, 18.0 AhÉclairage:Phare:LED
Phare monté sur le guidon:
T15H, 35.0 W/36.5 W
Stop/feu arrière: LED
Éclairage des instruments: LED
Témoin du point mort:
LED
Témoin de feu de route: LED
Témoin de marche arrière: LED Témoin d’alerte de la température du liquide de
refroidissement:
LED
Témoin de stationnement: LED
Témoin d’alerte de panne du moteur: LED
Témoin de la gamme haute:
LED
Témoin de la gamme basse: LED
Témoin de blocage du différentiel: LED
Témoin d’alerte de direction assistée EPS:
LED
Témoin d’alerte de la tension de batterie: LED
Fusibles:Fusible principal:
40.0 A
Fusible de phare: 10.0 A
Fusible des circuits de signalisation: 10.0 A
Fusible de l’allumage:
10.0 A
Fusible de prise pour accessoire CC: 10.0 A
Fusible du système d’injection de carburant: 15.0 A
Fusible du moteur du dispositif quatre roues motrices:
10.0 A
UBFE60F0.book Page 5 Tuesday, August 18, 2020 11:17 AM

11-6
11
Fusible du moteur du ventilateur:20.0 A
Fusible du système EPS: 40.0 AFBU30403Déclaration relative aux niveaux de bruit et de
vibrations (Europe)
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
corrélation entre les niveaux d’émission et d’ex-
position, ces chiffres ne peuvent pas être utilisés
pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca-
ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les ris-
ques et dangers.
FBU38670Déclaration des niveaux d’émissions de CO2
(pour l’Europe)
Cette mesure du CO2 est le résultat d’un essai,
réalisé sur un cycle fixe dans des conditions de la-
boratoire, portant sur un moteur (parent) repré-
sentatif du type de moteurs (de la famille de mo-
teurs), et ne constitue pas une indication ou une
garantie des performances d’un moteur particu-
lier.
UBFE60F0.book Page 6 Tuesday, August 18, 2020 11:17 AM

12-1
12
FBU26004
RENSEIGNEMENTS COMPLÉMENTAIRES

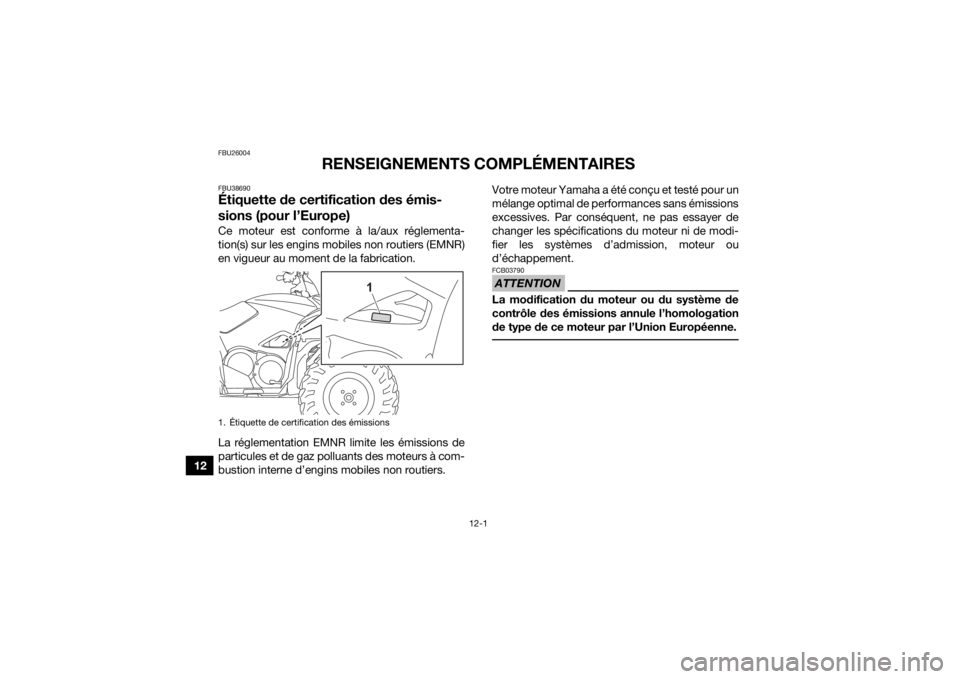

FBU38690Étiquette de certification des émis-
sions (pour l’Europe)Ce moteur est conforme à la/aux réglementa-
tion(s) sur les engins mobiles non routiers (EMNR)
en vigueur au moment de la fabrication.
La réglementation EMNR limite les émissions de
particules et de gaz polluants des moteurs à com-
bustion interne d’engins mobiles non routiers.Votre moteur Yamaha a été conçu et testé pour un
mélange optimal de performances sans émissions
excessives. Par conséquent, ne pas essayer de
changer les spécifications du moteur ni de modi-
fier les systèmes d’admission, moteur ou
d’échappement.
ATTENTIONFCB03790La modification du moteur ou du système de
contrôle des émissions annule l’homologation
de type de ce moteur par l’Union Européenne.
1. Étiquette de certification des émissions
1
UBFE60F0.book Page 1 Tuesday, August 18, 2020 11:17 AM

13-1
13
INDEX
AAccessoires et chargement ........................................... 7-6
Accessoires, prise CC ................................................. 5-30
Amortisseurs, réglage des éléments avant et arrière ........................................................................ 5-27
Ampoule de phare, remplacement .............................. 9-63
Arbre de direction, lubrification ................................... 9-56
Attache-remorque ........................................................ 5-29
Avertisseur ................................................................... 5-13BBagues de barre stabilisatrice, contrôle ...................... 9-55
Batterie ........................................................................ 9-57
Bouchon du réservoir de carburant ............................. 5-19
Bougie, contrôle .......................................................... 9-19CCâbles, contrôle et lubrification ................................... 9-53
Caches, dépose et repose ........................................... 9-11
Caractéristiques ........................................................... 11-1
Carburant ..............................................................5-21, 6-4
Commutateur de l’entraînement à quatre roues
motrices (On-Command 4WD) .................................. 5-14
Commutateur du système d’entraînement On-Command “4WD/LOCK” ..................................... 5-14
Commutateur du treuil ................................................. 5-13
Compartiments de rangement ..................................... 5-23
Conduite du VTT ............................................................ 8-1
Contacteur à clé ............................................................ 5-1
Contacteur d’éclairage ................................................ 5-12
Contacteurs à la poignée ............................................. 5-11 Coupe-circuit du moteur ............................................. 5-12
Courroie trapézoïdale, bouchon de vidange du
carter ......................................................................... 9-45
DDémarrage du moteur .................................................... 7-1
Démarreur .................................................................... 5-12EÉcran multifonction ........................................................ 5-5
Élément du filtre à air, nettoyage ................................. 9-40
Emplacement des éléments .......................................... 4-1
Emplacement des étiquettes ......................................... 2-1
Étiquette de certification des émissions (pour l’Europe) ........................................................... 12-1
Étiquette de modèle ...................................................... 1-1FFaisceau de phare, réglage ......................................... 9-65
Feu stop/arrière ........................................................... 9-66
Frein arrière, levier et pédale ....................................... 5-18
Frein avant, levier ......................................................... 5-18
Freins ........................................................................... 9-46
Freins avant et arrière .................................................... 6-4
Freins avant et arrière, contrôle de la garde des leviers ........................................................................ 9-50
Fusibles, remplacement .............................................. 9-61GGarde de la pédale de frein, réglage ........................... 9-51
Garde du levier des gaz, réglage ................................. 9-46HHuile de couple conique arrière ............................ 6-4, 9-27
UBFE60F0.book Page 1 Tuesday, August 18, 2020 11:17 AM

13-2
13
Huile de différentiel .............................................. 6-4, 9-30
Huile moteur ................................................................... 6-4
Huile moteur et cartouche du filtre à huile ................... 9-21IIcône 4RM/de blocage du différentiel ............................ 5-4
Instruments, éclairage et commandes ........................... 6-8
Interrupteur d’annulation .............................................. 5-13JJeu de soupapes .......................................................... 9-46LLevier des gaz ...................................................... 5-16, 6-5
Leviers de frein, contrôle et lubrification ...................... 9-53
Limiteur de vitesse ....................................................... 5-17
Liquide de frein, changement ...................................... 9-49
Liquide de refroidissement .................................. 6-4, 9-32MManuels du propriétaire et trousse de réparation .......... 9-2NNettoyage ..................................................................... 10-1
Niveau de liquide de frein, vérification ......................... 9-48
Numéro d’identification du véhicule .............................. 1-1
Numéros d’identification ................................................ 1-1PPannes, diagnostic ....................................................... 9-67
Pare-étincelles, nettoyage ........................................... 9-44
Pédale de frein, contrôle et lubrification ...................... 9-54
Pivots de fusée arrière, lubrification ............................. 9-56
Plaquettes de frein, contrôle avant et arrière ............... 9-47
Pneus ............................................................................. 6-5
Porte-bagages arrière .................................................. 5-27
Porte-bagages avant ...................................................5-27
RRangement ................................................................... 10-2
Rodage du moteur ......................................................... 7-5
Roue, dépose ............................................................... 9-66
Roues, repose .............................................................. 9-67
Roulements de moyeu de roue, contrôle ..................... 9-55SSécurité .......................................................................... 3-1
Sélecteur de marche .................................................... 5-19
Sélecteur de marche et conduite en marche arrière ...... 7-2
Selle ............................................................................. 5-22
Soufflets d’essieu ......................................................... 9-52
Stationnement ................................................................ 7-5
Stationnement en pente ................................................. 7-5TTableau des entretiens et graissages ............................ 9-6
Tableau des entretiens, système antipollution .............. 9-4
Tableaux de dépistage des pannes ............................. 9-69
Témoin d’alerte de direction assistée EPS .................... 5-4
Témoin d’alerte de la température du liquide de refroidissement ............................................................ 5-3
Témoin d’alerte de la tension de batterie ...................... 5-3
Témoin d’alerte de panne du moteur ............................. 5-3
Témoin de feu de route .................................................. 5-2
Témoin de la gamme basse ........................................... 5-2
Témoin de la gamme haute ........................................... 5-2
Témoin de marche arrière .............................................. 5-2
Témoin de stationnement .............................................. 5-2
Témoin du point mort .................................................... 5-2
Témoins et témoins d’alerte .......................................... 5-2
Treuil ............................................................................ 5-29
UBFE60F0.book Page 2 Tuesday, August 18, 2020 11:17 AM

13-3
13
VVisserie du châssis ........................................................ 6-8YYamalube ..................................................................... 9-26
UBFE60F0.book Page 3 Tuesday, August 18, 2020 11:17 AM

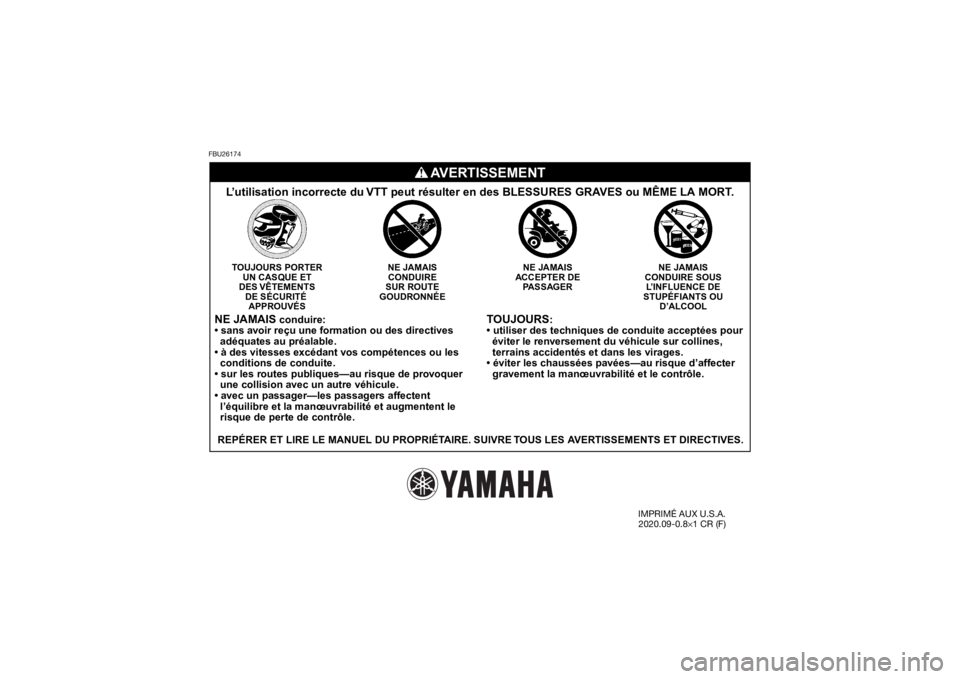

FBU26174
TOUJOURS
:
• utiliser des techniques de conduite acceptées pour
éviter le renversement du véhicule sur collines,
terrains accidentés et dans les virages.
• éviter les chaussées pavées—au risque d’affecter
gravement la manœuvrabilité et le contrôle.
NE JAMAIS
CONDUIRE SOUS L’INFLUENCE DE
STUPÉFIANTS OU D’ALCOOL
TOUJOURS PORTER
UN CASQUE ET
DES VÊTEMENTS DE SÉCURITÉ APPROUVÉS NE JAMAIS
CONDUIRE
SUR ROUTE
GOUDRONNÉE NE JAMAIS
ACCEPTER DE PASSAGER
NE JAMAIS
conduire:
• sans avoir reçu une formation ou des directives
adéquates au préalable.
• à des vitesses excédant vos compétences ou les
conditions de conduite.
• sur les routes publiques—au risque de provoquer
une collision avec un autre véhicule.
• avec un passager—les passagers affectent
l’équilibre et la manœuvrabilité et augmentent le
risque de perte de contrôle.
REPÉRER ET LIRE LE MANUEL DU PROPRIÉTAIRE. SUIVRE TOUS LES AVERTISSEMENTS ET DIRECTIVES.
L’utilisation incorrecte du VTT peut résulter en des BLESSURES GRAVES ou MÊME LA MORT.
AVERTISSEMENT
IMPRIM
