10. Monte el panel F.
11. Coloque el perno de drenaje de aceite del
motor con la junta nueva y apriételo con el par
especificado. 12. Añada la cantidad especificada del aceite de
motor recomendado y seguidamente inserte
la varilla completamente por el orificio de lle-
nado de aceite.
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza.
1. DinamométricaPar de apriete:Cartucho del filtro de aceite:17 N

9-26
9
ATENCIÓNSCB00301Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.
 Asegúrese de que no penetre ningún mate-
rial extraño en el cárter. 13. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
14. Pare el motor, espere al menos 10 minutos, compruebe el nivel de aceite y corríjalo según
sea necesario.
15. Para instalar la tapa de acceso gírela en sen- tido de las agujas del reloj.
SBU38620Por qué YamalubeEl aceite YAMALUBE es un producto original
YAMAHA nacido de la pasión y la convicción de los ingenieros de que el aceite de motor es un im-
portante componente líquido del motor. Forma-
mos equipos de especialistas en los campos de la
ingeniería mecánica, la química, la electrónica y
las pruebas en pista para que desarrollen el motor
y el aceite que dicho motor utilizará. Los aceites
Yamalube aprovechan al máximo las cualidades del aceite base y lo mezclan con el equilibrio ideal
de aditivos para que el producto final cumpla
nuestros niveles de prestaciones. De este modo,
los aceites minerales, semisintéticos y sintéticos
Yamalube tienen su propio carácter y valor distin- tivos. La experiencia acumulada por Yamaha a lo
largo de muchos años de investigación y desarro-
llo en materia de aceite desde la década de 1960
contribuye a hacer de Yamalube la mejor elección
para su motor Yamaha.
UBLT60S0.book Page 26 Tuesday, June 15, 2021 4:30 PM

9-27
9
SBU27309Aceite del engranaje finalAntes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe compro-
bar el nivel de aceite del engranaje final y cambiar-
lo del modo siguiente según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico.
Para comprobar el nivel de aceite del engrana-
je final1. Aparque el ATV en una superficie nivelada. 2. Extraiga el perno de control de nivel de aceite
de la caja del engranaje final con su junta y
compruebe el nivel. El nivel de aceite debe
encontrarse en el borde del orificio de control
de nivel.
3. Si el aceite se encuentra por debajo del re- borde del orificio de control, extraiga el perno
de llenado de aceite del engranaje final con la
junta y añada una cantidad suficiente de acei-
te del tipo recomendado hasta el nivel correc-
to.
1. Aceite del engranaje final
2. Junta
3. Perno del control de nivel de aceite del engranaje final
4. Nivel de aceite correcto
1
243
UBLT60S0.book Page 27 Tuesday, June 15, 2021 4:30 PM

9-28
94. Compruebe si las juntas están dañadas y
cámbielas según sea necesario.
5. Coloque el perno de control de nivel de aceite y el perno de llenado con sus respectivas jun-
tas y apriete los pernos con el par especifica-
do. Para cambiar el aceite del engranaje final
1. Aparque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del engranaje final para recoger el aceite usado.
3. Extraiga el perno de llenado, el perno de con- trol y el perno de drenaje con sus respectivas
juntas para vaciar el aceite de la caja del en-
granaje final.
1. Perno de llenado de aceite del engranaje final
2. Junta
1
2
Pares de aprieteWCierre del control de nivel de aceite del enJ
granaje final:10 N

9-29
9
4. Coloque el perno de drenaje con la junta nue-
va y apriételo con el par especificado.
5. Añada aceite del engranaje final del tipo reco- mendado hasta el borde del orificio de con-
trol, tal como se indica. ATENCIÓN: Evite
que penetren materiales extraños en la
caja de la transmisión final.
[SCB00422]
6. Compruebe si las juntas del perno de control y del perno de llenado de aceite están daña-
das y cámbielas según sea necesario.
7. Coloque el perno de control de nivel de aceite y el perno de llenado con sus respectivas jun-
tas y apriete los pernos con el par especifica-
do.
1. Perno de drenaje del aceite del engranaje final
2. JuntaPar de apriete:Perno de drenaje del aceite del engranaje
final:23 N·m (2.3 kgf·m, 17 lb·ft)
12
1. Aceite del engranaje final
2. Junta
3. Perno del control de nivel de aceite del engranaje final
4. Nivel de aceite correctoAceite del engranaje final recomendadoW V

9-30
98. Compruebe si la caja del engranaje final pier-
de aceite. Si pierde aceite averigüe la causa.
SBU23429Aceite del diferencialAntes de cada utilización debe comprobar si la
caja del diferencial pierde aceite. Si observa algu-
na fuga, haga revisar y reparar el ATV en un con-
cesionario Yamaha. Además, debe comprobar el
nivel de aceite del diferencial y cambiarlo del
modo siguiente según los intervalos que se espe-
cifican en el cuadro de mantenimiento periódico.
Para comprobar el nivel de aceite del diferen-
cial1. Aparque el ATV en una superficie nivelada. 2. Extraiga el perno de llenado de aceite de la
caja del diferencial con su junta y compruebe
el nivel. El aceite debe encontrarse en el bor-
de del orificio de llenado.
3. Si el aceite se encuentra por debajo del borde del orificio de llenado, añada una cantidad
suficiente de aceite del tipo recomendado
hasta que alcance el nivel correcto.
4. Compruebe si la junta está dañada y cámbie- la según sea necesario.
Pares de apriete:
Cierre del control de nivel de aceite del en-
granaje final:10 N·m (1.0 kgf·m, 7.4 lb·ft)
Perno de llenado de aceite del engranaje fi-
nal: 23 N·m (2.3 kgf·m, 17 lb·ft)

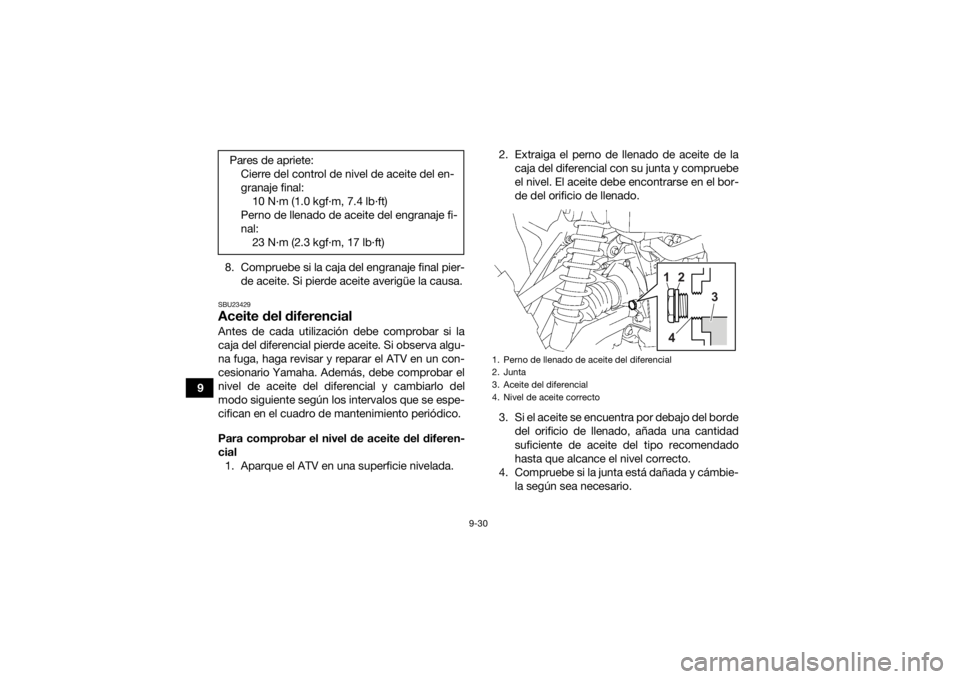

1. Perno de llenado de aceite del diferencial
2. Junta
3. Aceite del diferencial
4. Nivel de aceite correcto
1
2
3
4
UBLT60S0.book Page 30 Tuesday, June 15, 2021 4:30 PM

9-31
9
5. Coloque el perno de llenado de aceite con la
junta y apriételo con el par especificado.
Para cambiar el aceite del diferencial 1. Aparque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del di- ferencial para recoger el aceite usado.
3. Extraiga el perno de llenado y el perno de dre- naje del aceite del diferencial con sus respec-
tivas juntas para vaciar el aceite de la caja del
diferencial. 4. Coloque el perno de drenaje con la junta nue-
va y apriételo con el par especificado.
5. Añada aceite del diferencial del tipo reco- mendado hasta el borde del orificio de llena-
do, tal como se indica. ATENCIÓN: Evite
que penetren materiales extraños en el di-
ferencial.
[SCB00412]
Par de apriete: Perno de llenado de aceite del diferencial:23 N·m (2.3 kgf·m, 17 lb·ft)
1. Perno de drenaje de aceite del diferencial
2. JuntaPar de apriete: Perno de drenaje de aceite del diferencial:9.8 N·m (0.98 kgf·m, 7.2 lb·ft)
12
UBLT60S0.book Page 31 Tuesday, June 15, 2021 4:30 PM

9-32
96. Compruebe si la junta del perno de llenadode aceite está dañada y cámbiela según sea
necesario.
7. Coloque el perno de llenado de aceite con la junta y apriételo con el par especificado. 8. Compruebe si la caja del diferencial pierde
aceite. Si pierde aceite averigüe la causa.
SBU23473Líquido refrigeranteEl nivel de líquido refrigerante debe comprobarse
regularmente. Además, debe cambiar el líquido
refrigerante según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico.
1. Perno de llenado de aceite del diferencial
2. Junta
3. Aceite del diferencial
4. Nivel de aceite correctoAceite del diferencial recomendado:Véase la página 11-1.
1
2
3
4
Par de aprieteW Perno de llenado de aceite del diferencialW23 N

9-33
9
NOTASi no dispone de líquido refrigerante original
Yamaha, utilice un anticongelante al etileno glicol con inhibidores de corrosión para motores de alu-
minio y mézclelo con agua destilada en una pro-
porción de 1:1. ATENCIÓNSCB02190Mezcle anticongelante únicamente con agua
destilada. No obstante, si no dispone de agua
destilada puede utilizar agua tratada. No utilice
agua dura o agua salada, ya que resultan per-
judiciales para el motor. SBU34201Para comprobar el nivel de líquido refrigerante 1. Aparque el ATV en una superficie nivelada.NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor. 2. Compruebe el nivel de líquido refrigerante en el depósito.
NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo. 3. Si el líquido refrigerante se encuentra en lamarca de nivel mínimo o por debajo de ella,
desmonte los paneles A y C para acceder al
depósito de líquido refrigerante. (Véase la pá-
gina 9-11).
4. Quite el tapón del depósito, añada líquido re- frigerante o agua destilada hasta la marca de
nivel máximo, coloque el tapón y seguida-

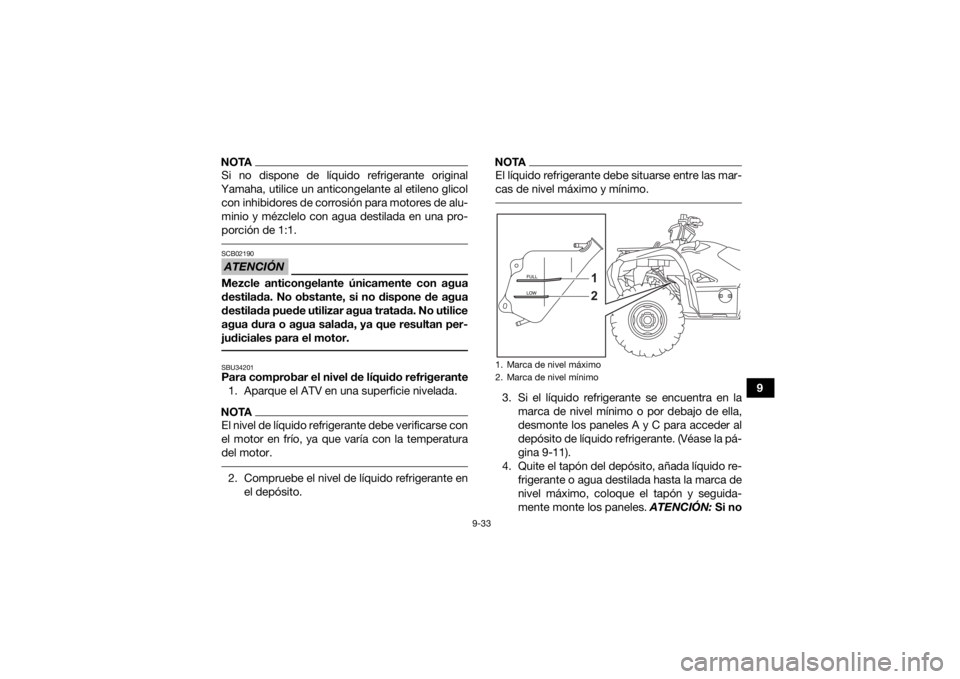

mente monte los paneles. ATENCIÓN: Si no1. Marca de nivel máximo
2. Marca de nivel mínimo
12
UBLT60S0.book Page 33 Tuesday, June 15, 2021 4:30 PM

9-34
9dispone de líquido refrigerante, utilice en
su lugar agua destilada o agua blanda del
grifo. No utilice agua dura o agua salada,
ya que resultan perjudiciales para el mo-
tor. Si ha utilizado agua en lugar de líquido
refrigerante, sustitúyala por líquido refri-
gerante lo antes posible; de lo contrario el
sistema de refrigeración no estará prote-
gido contra las heladas y la corrosión. Si
ha añadido agua al líquido refrigerante,
haga comprobar lo antes posible en un
concesionario Yamaha el contenido de
anticongelante en el líquido refrigerante;
de lo contrario disminuirá la eficacia del lí-
quido refrigerante.
[SCB01012]
NOTA
El ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.
 Si el motor se recalienta, consulte las instruc-
ciones adicionales de la página 9-71. 1. Tapón del depósito de líquido refrigeranteCapacidad del depósito de líquido refrigeran-
te (hasta la marca de nivel máximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
1
