4WD YAMAHA GRIZZLY 700 2022 Manuale de Empleo (in Spanish)

4-2
4

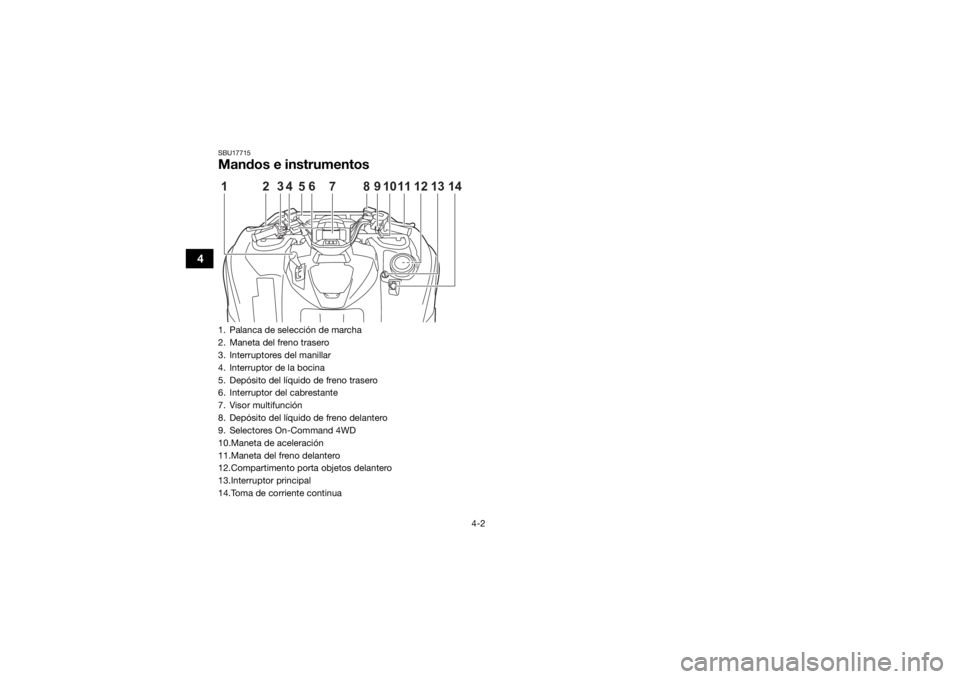

SBU17715Mandos e instrumentos1. Palanca de selección de marcha
2. Maneta del freno trasero
3. Interruptores del manillar
4. Interruptor de la bocina
5. Depósito del líquido de freno trasero
6. Interruptor del cabrestante
7. Visor multifunción
8. Depósito del líquido de freno delantero
9. Selectores On-Command 4WD
10.Maneta de aceleración
11.Maneta del freno delantero
12.Compartimento porta objetos delantero
13.Interruptor principal
14.Toma de corriente continua1
6
234 7 89
1110 12 14
13
5
UBLT60S0.book Page 2 Tuesday, June 15, 2021 4:30 PM

5-4
5
SBU30512Luz de aviso de la dirección asistida eléctrica
“EPS”
Esta luz de aviso se enciende cuando se gira la lla-
ve a “ ” (encendido) y luego se apaga cuando el
motor arranca. Si la luz permanece encendida o
se enciende después de arrancar el motor, es po-
sible que haya un fallo en el sistema EPS. Cuando
ocurra esto, haga revisar el sistema EPS en un
concesionario Yamaha.
El circuito eléctrico de la luz de aviso se puede
comprobar girando la llave a “ ” (encendido). Si
la luz de aviso no se enciende haga revisar el cir-
cuito eléctrico en un concesionario Yamaha.NOTASi se para el motor con el interruptor de paro del
motor y la llave se encuentra en la
posición “ ” (encendido), la luz de aviso de la
EPS se enciende para indicar que la dirección
asistida no funciona.
 Si la carga de la dirección es excesiva (uso ex-
cesivo de la dirección cuando el ATV se despla-
za a baja velocidad), la acción electromecánica
se reduce para impedir que el motor de la EPS
se recaliente.
SBU38100Icono de la tracción a las cuatro ruedas “ ”,
icono “ ” y luz indicadora “ ” del bloqueo
del diferencial
El icono de tracción a las cuatro ruedas “ ” se
enciende cuando la transmisión se sitúa en
“4WD” (tracción a las cuatro ruedas).
El icono de bloqueo del diferencial “ ” y la luz in-
dicadora de bloqueo del diferencial “ ” se en-
cienden cuando la transmisión se sitúa en “4WD”
con el diferencial bloqueado.NOTADebido al mecanismo de sincronización de la
caja de engranajes del diferencial, es posible
que el icono de tracción a las cuatro ruedas no
se encienda hasta que el ATV inicie la marcha.
 Cuando el interruptor de bloqueo del diferencial
On-Command se sitúa en “LOCK” o en “4WD”,
el icono “ ” y la luz indicadora “ ” parpa-
dean hasta que el diferencial queda completa-
mente bloqueado o desbloqueado. Gire el
manillar o inicie la marcha para facilitar el blo-
queo o el desbloqueo del diferencial.
UBLT60S0.book Page 4 Tuesday, June 15, 2021 4:30 PM

5-13
5
NOTASi los dígitos del velocímetro aparecieran como se
muestra cuando NO se está presionando el inte-
rruptor, podría deberse a un mal funcionamiento
del sistema eléctrico. En tal caso, lleve el ATV a un
concesionario Yamaha tan pronto como sea posi-
ble.
ADVERTENCIA
SWB00151Circule siempre a baja velocidad cuando el
ATV esté en el modo de tracción en las cuatro
ruedas con bloqueo del diferencial, y realice
las maniobras con un margen de tiempo y dis-
tancia superior al habitual.Cuando el diferencial está bloqueado, todas
las ruedas giran a la misma velocidad, por lo
que se requiere más esfuerzo para girar el ATV.
El esfuerzo aumenta en proporción a la veloci-
dad. Correrá el peligro de perder el control y
tener un accidente si no puede realizar un giro
lo bastante cerrado para la velocidad a la que
esté circulando.
SBU2660ASelector de tracción On-Command
“2WD/4WD”
Pare el ATV y pulse este selector para cambiar de
tracción a dos ruedas a tracción a las cuatro-rue-
das y viceversa. Seleccione la tracción adecuada
según el terreno y las condiciones.

“2WD” (tracción a dos ruedas): solo reciben
fuerza las ruedas traseras, lo que proporciona
una marcha suave y económica.
 “4WD” (tracción a las cuatro ruedas): se sumi-
nistra potencia a las ruedas delanteras y a las
traseras, proporcionando mayor tracción.
UBLT60S0.book Page 13 Tuesday, June 15, 2021 4:30 PM

5-14
5
ADVERTENCIA
SWB00164Pare siempre el ATV antes de cambiar de la
tracción en dos ruedas a la tracción en las cua-
tro ruedas y viceversa. Dependiendo de las cir-
cunstancias, el ATV se conduce de forma
distinta en el modo de tracción a dos ruedas
que en el de cuatro ruedas. El ATV podría po-
nerse en movimiento de modo imprevisto si se
cambia el modo de tracción sin detenerlo pre-
viamente. Eso podría distraer al conductor y
aumentar el riesgo de pérdida del control y de
causar un accidente. SBU30467Selector de tracción On-Command
“4WD/LOCK”
Pare el ATV y pulse este selector para cambiar de
tracción a las cuatro ruedas normal a tracción a
las cuatro ruedas con bloqueo del diferencial. Se-
leccione la posición adecuada del interruptor se-
gún el terreno y las condiciones de manejo.
“4WD” (tracción a las cuatro ruedas): se sumi-
nistra potencia a las ruedas delanteras y a las
traseras, con el diferencial delantero desblo-
queado. 
“LOCK” (tracción a las cuatro ruedas con el di-
ferencial bloqueado): se suministra potencia a
las ruedas delanteras y a las traseras y el engra-
naje del diferencial está bloqueado. A diferencia
de la tracción a las cuatro ruedas, todas las rue-
das giran a la misma velocidad y la tracción es
máxima.
ADVERTENCIA
SWB00132Pare siempre el ATV antes de cambiar de la
tracción en las cuatro ruedas a la tracción en
las cuatro ruedas con bloqueo del diferencial y
viceversa.
Dependiendo de las circunstancias, el ATV se
conduce de forma distinta en el modo de trac-
ción en las cuatro ruedas y en el de bloqueo del
diferencial. El ATV podría ponerse en movi-
miento de modo imprevisto si se cambia del
modo de tracción en las cuatro ruedas al de
bloqueo del diferencial o viceversa sin dete-
nerlo previamente. Eso podría distraer al con-
ductor y causar un accidente.
UBLT60S0.book Page 14 Tuesday, June 15, 2021 4:30 PM

5-15
5
Para acceder al selector “4WD/LOCK”, sitúe el
selector “2WD/4WD” en “4WD” y, a continuación,
desplace la palanca de bloqueo del selector de
tracción hacia la derecha.
NOTA Cuando el interruptor se sitúa en la posición
“LOCK” o en la posición “4WD”, el icono y la luz
indicadora de bloqueo del diferencial parpa-
dean hasta que este queda completamente blo-
queado o desbloqueado. 
Cuando el icono y la luz indicadora estén parpa-
deando, gire el manillar hacia atrás y adelante
para ayudar a que se acople o desacople el blo-
queo del diferencial.
 Mientras el diferencial no esté debidamente
acoplado o desacoplado (por ejemplo, cuando
el icono y la luz indicadora estén parpadeando),
la velocidad del vehículo quedará limitada hasta
que el diferencial esté completamente acopla-
do o desacoplado.
 Cuando el ATV está en el modo de bloqueo del
diferencial con tracción en las cuatro ruedas, la
velocidad máxima de marcha se limita a 35
km/h (22 mi/h). Sin embargo, si las condiciones
requieren que se disponga de más potencia,
presione y mantenga presionado el interruptor
de cancelación, para cancelar la función del li-
mitador de velocidad con el diferencial blo-
queado. (Véase la página 5-12).

1. Selector de tracción On-Command “4WD/LOCK”
2. Palanca de bloqueo del selector de tracción
LOCK4WD
1
2
UBLT60S0.book Page 15 Tuesday, June 15, 2021 4:30 PM

5-16
5
ADVERTENCIA
SWB00141Circule siempre a baja velocidad cuando el
ATV esté en el modo de bloqueo del diferen-
cial, y realice las maniobras permitiendo un
margen de tiempo y distancia superior al habi-
tual.
Cuando el diferencial está bloqueado, todas
las ruedas giran a la misma velocidad, por lo
que se requiere más esfuerzo para girar el ATV.
El esfuerzo aumenta en proporción a la veloci-
dad. Correrá el peligro de perder el control y
tener un accidente si no puede realizar un giro
lo bastante cerrado para la velocidad a la que
esté circulando.
SBU18286Maneta de aceleraciónEmpuje la maneta del acelerador para aumentar el
régimen del motor. Al soltarla, la maneta retorna a
la posición de reposo por efecto del muelle. Antes
de poner en marcha el motor, compruebe siempre
que la maneta del acelerador retorne con norma-
lidad. 1. Maneta de aceleración
2WD
4WD
1
UBLT60S0.book Page 16 Tuesday, June 15, 2021 4:30 PM

8-17
8

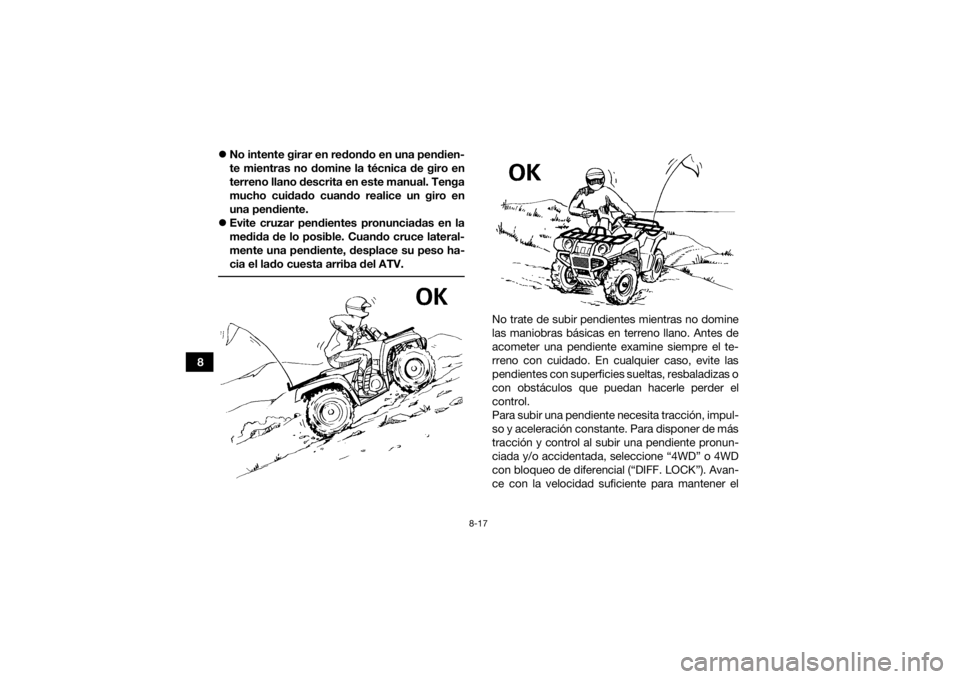

No intente girar en redondo en una pendien-
te mientras no domine la técnica de giro en
terreno llano descrita en este manual. Tenga
mucho cuidado cuando realice un giro en
una pendiente.
 Evite cruzar pendientes pronunciadas en la
medida de lo posible. Cuando cruce lateral-
mente una pendiente, desplace su peso ha-
cia el lado cuesta arriba del ATV.

No trate de subir pendientes mientras no domine
las maniobras básicas en terreno llano. Antes de
acometer una pendiente examine siempre el te-
rreno con cuidado. En cualquier caso, evite las
pendientes con superficies sueltas, resbaladizas o
con obstáculos que puedan hacerle perder el
control.
Para subir una pendiente necesita tracción, impul-
so y aceleración constante. Para disponer de más
tracción y control al subir una pendiente pronun-
ciada y/o accidentada, seleccione “4WD” o 4WD
con bloqueo de diferencial (“DIFF. LOCK”). Avan-
ce con la velocidad suficiente para mantener el
UBLT60S0.book Page 17 Tuesday, June 15, 2021 4:30 PM

8-18
8
impulso, pero no tan elevada como para que le
impida reaccionar a las variaciones del terreno du-
rante el ascenso.

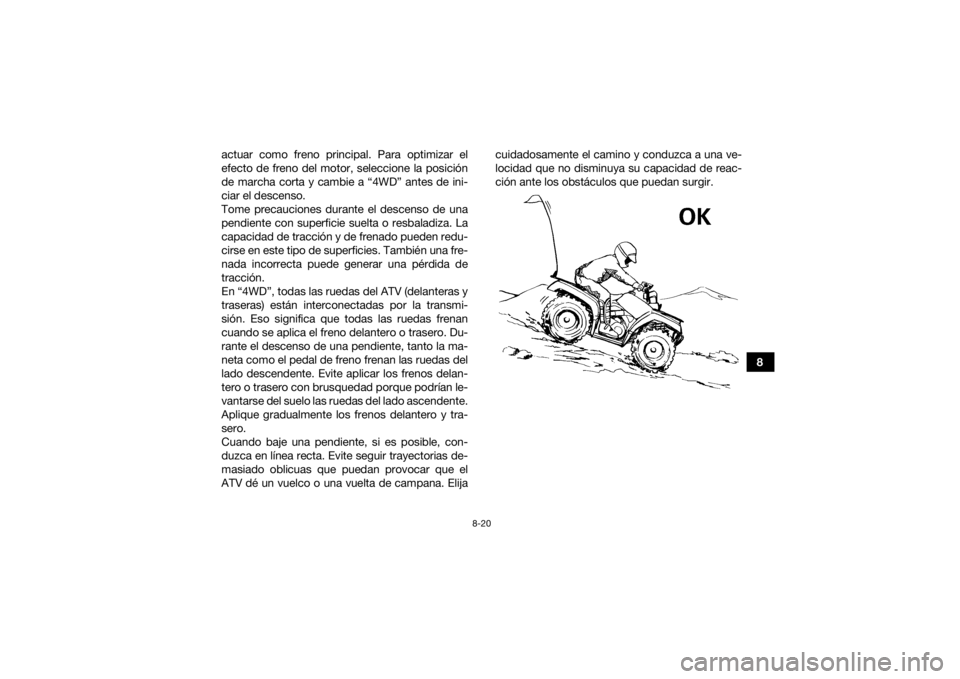

Al subir una pendiente es importante desplazar el
peso a la parte delantera del ATV. Esto puede
conseguirse inclinándose hacia delante y, en las
pendientes muy pronunciadas, poniéndose de pie
sobre las estriberas e inclinándose por encima del
manillar. Siempre que sea posible ascienda en lí-
nea recta.
Si al llegar a la cima no dispone de visibilidad su-
ficiente sobre la otra vertiente, reduzca la veloci-
dad; puede haber personas, obstáculos o un
barranco. Utilice el sentido común y recuerde que
algunas pendientes son demasiado pronunciadas
para el vehículo.
Si está subiendo una pendiente y descubre que
no ha calculado correctamente su destreza para
llegar a la cima, gire en redondo con el ATV mien-
tras tenga tracción hacia delante (y espacio sufi-
ciente para hacerlo) y empiece a descender.
Si se ha calado o parado el ATV y cree que puede
continuar subiendo la pendiente, arranque de
nuevo con sumo cuidado para que las ruedas de-
lanteras no se levanten del suelo y le hagan perder
el control. Si es incapaz de continuar, desmonte del ATV por el lado de subida de la pendiente. Gire
físicamente el vehículo y, a continuación, baje la
pendiente.
Si el vehículo comienza a retroceder, NO aplique
los frenos con brusquedad. En “2WD”, accione
únicamente el freno delantero. Cuando esté com-
pletamente parado, accione también el freno tra-
sero y, a continuación, cambie a la posición de
estacionamiento. En “4WD”, debido a que todas
las ruedas están interconectadas por la transmi-
sión, al accionar cualquiera de los frenos se frenan
todas las ruedas; por tanto, evite accionar los fre-
nos delanteros o traseros de forma brusca, ya que
podrían levantarse del suelo las ruedas del lado
cuesta arriba. El ATV podría dar fácilmente una
vuelta de campana hacia atrás. Aplique gradual-
mente los frenos delantero y trasero. Cuando esté
completamente parado, bloquee el cambio en la
posición de estacionamiento y bájese inmediata-
mente del ATV por el lado cuesta arriba. Apéese
por el lado ascendente si está en sentido oblicuo
o perpendicular a la pendiente, o por cualquiera
de los lados si sube en línea recta hacia la cima.
Gire el ATV y monte de nuevo siguiendo el proce-
dimiento descrito en este Manual del propietario.
¡ADVERTENCIA! Si se cala el motor, si el ATV
UBLT60S0.book Page 18 Tuesday, June 15, 2021 4:30 PM

8-20
8
actuar como freno principal. Para optimizar el
efecto de freno del motor, seleccione la posición
de marcha corta y cambie a “4WD” antes de ini-
ciar el descenso.
Tome precauciones durante el descenso de una
pendiente con superficie suelta o resbaladiza. La
capacidad de tracción y de frenado pueden redu-
cirse en este tipo de superficies. También una fre-
nada incorrecta puede generar una pérdida de
tracción.
En “4WD”, todas las ruedas del ATV (delanteras y
traseras) están interconectadas por la transmi-
sión. Eso significa que todas las ruedas frenan
cuando se aplica el freno delantero o trasero. Du-
rante el descenso de una pendiente, tanto la ma-
neta como el pedal de freno frenan las ruedas del
lado descendente. Evite aplicar los frenos delan-
tero o trasero con brusquedad porque podrían le-
vantarse del suelo las ruedas del lado ascendente.
Aplique gradualmente los frenos delantero y tra-
sero.
Cuando baje una pendiente, si es posible, con-
duzca en línea recta. Evite seguir trayectorias de-
masiado oblicuas que puedan provocar que el
ATV dé un vuelco o una vuelta de campana. Elija cuidadosamente el camino y conduzca a una ve-
locidad que no disminuya su capacidad de reac-
ción ante los obstáculos que puedan surgir.
UBLT60S0.book Page 20 Tuesday, June 15, 2021 4:30 PM

9-47
9

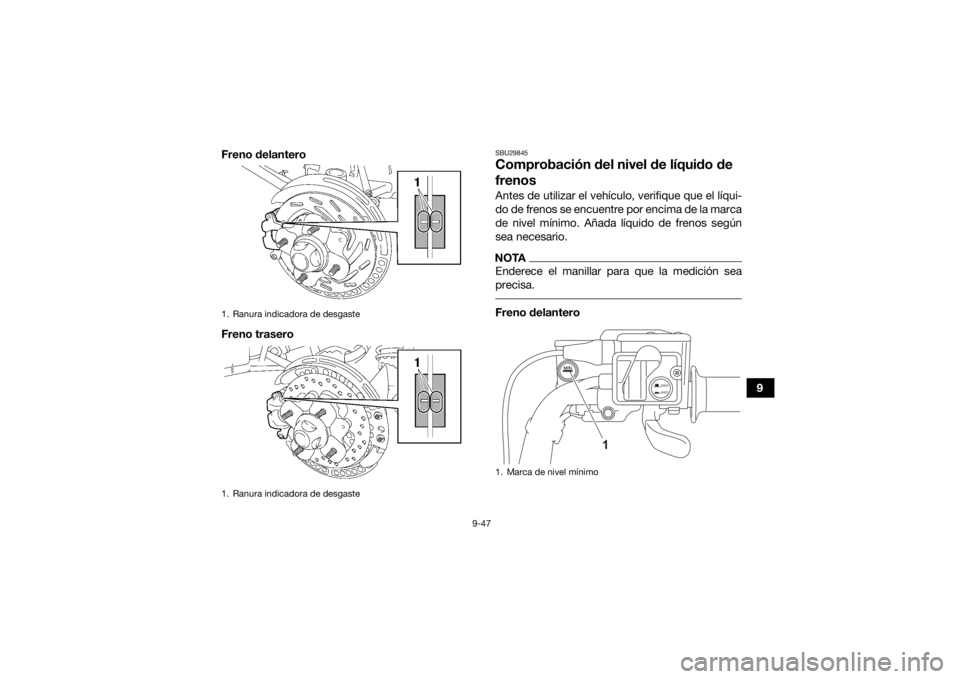

Freno delantero
Freno trasero
SBU29845Comprobación del nivel de líquido de
frenosAntes de utilizar el vehículo, verifique que el líqui-
do de frenos se encuentre por encima de la marca
de nivel mínimo. Añada líquido de frenos según
sea necesario.NOTAEnderece el manillar para que la medición sea
precisa. Freno delantero
1. Ranura indicadora de desgaste
1. Ranura indicadora de desgaste
1. Marca de nivel mínimo
2WD
4WD
1
UBLT60S0.book Page 47 Tuesday, June 15, 2021 4:30 PM
