Page 181 of 188
11-2
11
Dispositif de commande des soupapes:SACT
Nombre de cylindres: Monocylindre
Cylindrée:
686 cm3
Alésage × course:
102.0 × 84.0 mm (4.02 × 3.31 in)
Système de démarrage: Démarreur électriqueHuile de moteur:Marque recommandée :
Viscosités SAE:
5W-30, 10W-30, 10W-40, 15W-40, 20W-40, 20W-50 Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
Quantité: Changement d’huile:2.00 L (2.11 US qt, 1.76 Imp.qt)
Avec dépose du filtre à huile: 2.10 L (2.22 US qt, 1.85 Imp.qt)
Huile de couple conique arrière:Type:Huile Yamaha améliorée de transmission par cardan à
coefficient de frottement modifié (N° de pièce: ACC-
SHAFT-PL-32) ou huile pour engrenages hypoïdes SAE
80 API GL-4
Quantité: 0.20 L (0.21 US qt, 0.18 Imp.qt)0 10 30 50 70 90 110 130 °F
–20 –10 0 10 20 30 40 50 °CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
UBLT60F0.book Page 2 Thursday, June 24, 2021 1:05 PM
Page 182 of 188
11-3
11
Huile de différentiel:Type:Huile Yamaha améliorée de transmission par cardan à
coefficient de frottement modifié (N° de pièce: ACC-
SHAFT-PL-32) ou huile pour engrenages hypoïdes SAE
80 API GL-4
Quantité:
0.21 L (0.23 US qt, 0.19 Imp.qt)Quantité de liquide de refroidissement:Radiateur (circuit compris):1.99 L (2.10 US qt, 1.75 Imp.qt)
Vase d’expansion (jusqu’au repère de niveau maximum):
0.24 L (0.25 US qt, 0.21 Imp.qt)Carburant:Carburant recommandé:Essence ordinaire sans plomb (essence-alcool (E10)
acceptée)
Octane de recherche minimum: 91
Capacité du réservoir:
18 L (4.8 US gal, 4.0 Imp.gal)
Quantité de la réserve: 4.0 L (1.06 US gal, 0.88 Imp.gal)Boîtier d’injection:Repère d’identification:
B4F1Pneu avant:Taille:AT26 x 8-12 (BLT5, BLT8)
AT27 x 10-14 (BLTE) Fabricant/modèle:
MAXXIS/MU01Y (BLTE)
MAXXIS/MU05Y (BLT5, BLT8)
Pneu arrière:Taille:AT26 x 10-12 (BLT5, BLT8)
AT27 x 10-14 (BLTE)
Fabricant/modèle: MAXXIS/MU01Y (BLTE)
MAXXIS/MU06Y (BLT5, BLT8)Frein avant:Type:
Frein hydraulique à disqueFrein arrière:Type:Frein hydraulique à disqueSuspension avant:Type:Double bras triangulaireSuspension arrière:Type:
Double bras triangulairePartie électrique:Tension du système électrique:12 VBatterie:Modèle:YTX20L-BS
Voltage, capacité: 12 V, 18.0 Ah
UBLT60F0.book Page 3 Thursday, June 24, 2021 1:05 PM
Page 183 of 188
11-4
11
Éclairage:Phare:LED
Phare monté sur le guidon:
T15H, 35.0 W/36.5 W
Stop/feu arrière: LEDFBU30403Déclaration relative aux niveaux de bruit et de
vibrations (Europe)
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
corrélation entre les niveaux d’émission et d’ex-
position, ces chiffres ne peuvent pas être utilisés
pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca-
ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les ris-
ques et dangers.
FBU38670Déclaration des niveaux d’émissions de CO2
(pour l’Europe)
Cette mesure du CO2 est le résultat d’un essai,
réalisé sur un cycle fixe dans des conditions de la-
boratoire, portant sur un moteur (parent) repré-
sentatif du type de moteurs (de la famille de mo-
teurs), et ne constitue pas une indication ou une
garantie des performances d’un moteur particu-
lier.
UBLT60F0.book Page 4 Thursday, June 24, 2021 1:05 PM
Page 184 of 188
12-1
12
FBU26004
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU38690Étiquette de certification des émis-
sions (pour l’Europe)Ce moteur est conforme à la/aux réglementa-
tion(s) sur les engins mobiles non routiers (EMNR)
en vigueur au moment de la fabrication.
La réglementation EMNR limite les émissions de
particules et de gaz polluants des moteurs à com-
bustion interne d’engins mobiles non routiers.Votre moteur Yamaha a été conçu et testé pour un
mélange optimal de performances sans émissions
excessives. Par conséquent, ne pas essayer de
changer les spécifications du moteur ni de modi-
fier les systèmes d’admission, moteur ou
d’échappement.
ATTENTIONFCB03790La modification du moteur ou du système de
contrôle des émissions annule l’homologation
de type de ce moteur par l’Union Européenne.
1. Étiquette de certification des émissions
1
UBLT60F0.book Page 1 Thursday, June 24, 2021 1:05 PM
Page 185 of 188
13-1
13
INDEX
AAccessoires et chargement ........................................... 7-6
Accessoires, prise CC ................................................. 5-30
Amortisseurs, réglage des éléments avant et arrière .................................................................... 5-27
Ampoule de phare, remplacement .............................. 9-63
Arbre de direction, lubrification ................................... 9-56
Attache-remorque ........................................................ 5-29
Avertisseur ................................................................... 5-12BBagues de barre stabilisatrice, contrôle ...................... 9-55
Batterie ........................................................................ 9-57
Bouchon du réservoir de carburant ............................. 5-19
Bougie, contrôle .......................................................... 9-19CCâbles, contrôle et lubrification ................................... 9-53
Caches, dépose et repose ........................................... 9-11
Caractéristiques ........................................................... 11-1
Carburant ..............................................................5-21, 6-4
Commutateur de l’entraînement à quatre
roues motrices (On-Command 4WD) ........................ 5-13
Commutateur du système d’entraînement On-Command “4WD/LOCK” ..................................... 5-14
Commutateur du treuil ................................................. 5-12
Compartiments de rangement ..................................... 5-23
Conduite du VTT ............................................................ 8-1
Contacteur à clé ............................................................ 5-1
Contacteur d’éclairage ................................................ 5-12
Contacteurs à la poignée ............................................. 5-11 Coupe-circuit du moteur ............................................. 5-11
Courroie trapézoïdale, bouchon de vidange
du carter .................................................................... 9-45
DDémarrage du moteur .................................................... 7-1
Démarreur .................................................................... 5-12EÉcran multifonction ........................................................ 5-5
Élément du filtre à air, nettoyage ................................. 9-40
Emplacement des éléments .......................................... 4-1
Emplacement des étiquettes ......................................... 2-1
Étiquette de certification des émissions (pour l’Europe) ........................................................... 12-1
Étiquette de modèle ...................................................... 1-1FFaisceau de phare, réglage ......................................... 9-66
Feu stop/arrière ........................................................... 9-67
Frein arrière, levier et pédale ....................................... 5-18
Frein avant, levier ......................................................... 5-18
Freins ........................................................................... 9-46
Freins avant et arrière .................................................... 6-4
Freins avant et arrière, contrôle de la garde des leviers ........................................................................ 9-50
Fusibles, remplacement .............................................. 9-61GGarde de la pédale de frein, réglage ........................... 9-51
Garde du levier des gaz, réglage ................................. 9-46HHuile de couple conique arrière ............................ 6-4, 9-27
UBLT60F0.book Page 1 Thursday, June 24, 2021 1:05 PM
Page 186 of 188
13-2
13
Huile de différentiel .............................................. 6-4, 9-30
Huile moteur ................................................................... 6-4
Huile moteur et cartouche du filtre à huile ................... 9-21IIcône 4RM/de blocage du différentiel ............................ 5-4
Instruments, éclairage et commandes ........................... 6-8
Interrupteur d’annulation .............................................. 5-12JJeu de soupapes .......................................................... 9-46LLevier des gaz ...................................................... 5-16, 6-5
Leviers de frein, contrôle et lubrification ...................... 9-53
Limiteur de vitesse ....................................................... 5-17
Liquide de frein, changement ...................................... 9-49
Liquide de refroidissement .................................. 6-4, 9-32MManuels du propriétaire et trousse de réparation .......... 9-2NNettoyage ..................................................................... 10-1
Niveau de liquide de frein, vérification ......................... 9-48
Numéro d’identification du véhicule .............................. 1-1
Numéros d’identification ................................................ 1-1PPannes, diagnostic ....................................................... 9-68
Pare-étincelles, nettoyage ........................................... 9-44
Pédale de frein, contrôle et lubrification ...................... 9-54
Pivots de fusée arrière, lubrification ............................. 9-56
Plaquettes de frein, contrôle avant et arrière ............... 9-47
Pneus ............................................................................. 6-5
Porte-bagages arrière .................................................. 5-27
Porte-bagages avant ...................................................5-27
RRangement ................................................................... 10-2
Rodage du moteur ......................................................... 7-5
Roue, dépose ............................................................... 9-67
Roue, montage ............................................................ 9-67
Roulements de moyeu de roue, contrôle ..................... 9-55SSécurité .......................................................................... 3-1
Sélecteur de marche .................................................... 5-19
Sélecteur de marche et conduite en marche arrière ...... 7-2
Selle ............................................................................. 5-22
Soufflets d’essieu ......................................................... 9-52
Stationnement ................................................................ 7-5
Stationnement en pente ................................................. 7-6TTableau d’entretien, entretien général et graissage ....... 9-6
Tableau des entretiens, système antipollution .............. 9-4
Tableaux de dépistage des pannes ............................. 9-70
Témoin d’alerte de la température du liquide de refroidissement ............................................................ 5-3
Témoin d’alerte de la tension de batterie ...................... 5-3
Témoin d’alerte de panne moteur .................................. 5-3
Témoin d’alerte EPS ...................................................... 5-4
Témoin de feu de route .................................................. 5-2
Témoin de la gamme basse ........................................... 5-2
Témoin de la gamme haute ........................................... 5-2
Témoin de marche arrière .............................................. 5-2
Témoin de stationnement .............................................. 5-2
Témoin du point mort .................................................... 5-2
Témoins et témoins d’alerte .......................................... 5-2
Treuil ............................................................................ 5-29
UBLT60F0.book Page 2 Thursday, June 24, 2021 1:05 PM
Page 187 of 188
13-3
13
VVisserie du châssis ........................................................ 6-8YYamalube ..................................................................... 9-26
UBLT60F0.book Page 3 Thursday, June 24, 2021 1:05 PM
Page 188 of 188

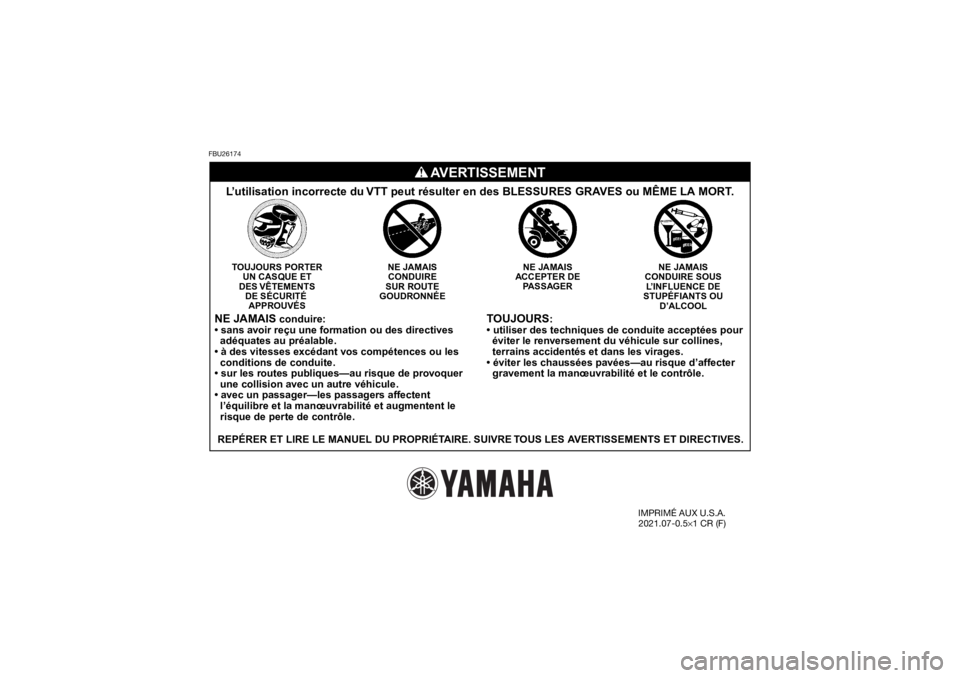

FBU26174
TOUJOURS
:
• utiliser des techniques de conduite acceptées pour
éviter le renversement du véhicule sur collines,
terrains accidentés et dans les virages.
• éviter les chaussées pavées—au risque d’affecter
gravement la manœuvrabilité et le contrôle.
NE JAMAIS
CONDUIRE SOUS L’INFLUENCE DE
STUPÉFIANTS OU D’ALCOOL
TOUJOURS PORTER
UN CASQUE ET
DES VÊTEMENTS DE SÉCURITÉ APPROUVÉS NE JAMAIS
CONDUIRE
SUR ROUTE
GOUDRONNÉE NE JAMAIS
ACCEPTER DE PASSAGER
NE JAMAIS
conduire:
• sans avoir reçu une formation ou des directives
adéquates au préalable.
• à des vitesses excédant vos compétences ou les
conditions de conduite.
• sur les routes publiques—au risque de provoquer
une collision avec un autre véhicule.
• avec un passager—les passagers affectent
l’équilibre et la manœuvrabilité et augmentent le
risque de perte de contrôle.
REPÉRER ET LIRE LE MANUEL DU PROPRIÉTAIRE. SUIVRE TOUS LES AVERTISSEMENTS ET DIRECTIVES.
L’utilisation incorrecte du VTT peut résulter en des BLESSURES GRAVES ou MÊME LA MORT.
AVERTISSEMENT
IMPRIM
