ABS YAMAHA JOG50R 2009 Betriebsanleitungen (in German)

Ersetzen der Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers.......6-24
Kennzeichenleuchten-Lampe
auswechseln ................................6-25
Standlichtlampe auswechseln ........6-25
Fehlersuche ....................................6-26
Fehlersuchdiagramme ....................6-27
PFLEGE UND STILLLEGUNG
DES MOTORROLLERS......................7-1
Vorsicht bei Mattfarben ....................7-1
Pflege ................................................7-1
Abstellen ...........................................7-3
TECHNISCHE DATEN.........................8-1
KUNDENINFORMATION....................9-1
Identifizierungsnummern ..................9-1
Schlüssel-Identifizierungsnummer....9-1
Fahrzeug-Identifizierungsnummer ....9-1
Modellcode-Plakette.........................9-2
INHALT
49D-F8199-G0 12/1/09 15:50 Página 7

Geschwindigkeit zu weit heraus
getragen zu werden oder Kurven zu
schneiden (ungenügender Neigungs-
winkel im Verhältnis zur Geschwin-
digkeit).
• Halten Sie sich immer an die
Geschwindigkeitsbegrenzungen
und fahren Sie niemals schneller
als durch Straßen - und Verkehrs-
bedingungen vertretbar ist.
• Bevor Sie abbiegen oder die
Fahrspur wechseln, immer blin-
ken. Stellen Sie sicher, dass ande-
re Verkehrsteilnehmer Sie sehen
können.
Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wich-
tig.
• Der Fahrer sollte während der
Fahrt beide Hände am Lenker und
beide Füße auf den Fußrasten
haben, um stets die Kontrolle über
den Motorroller zu haben.
• Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am
Sitzgurt oder am Haltegriff, falls
vorhanden, festhalten und beide
Füße auf den Fußrasten halten.
Niemals Mitfahrer mitnehmen,
welche nicht bequem beide Füße
auf den Fußrasten halten können.
Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.
Dieser Motorroller ist ausschließlich
für das Fahren auf Straßen ausge-
legt. Es ist nicht für Geländefahrten
geeignet.
Schutzkleidung
Bei Motorrollerunfällen sind Kopfverlet-
zungen die häufigste Todesursache. Die
Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.
Tragen Sie immer einen sicherheits-
geprüften Helm.
Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre
ungeschützten Augen könnte dies
Ihre Sicht beeinträchtigen, und Sie
könnten deshalb eine Gefahr verspä-
tet erkennen.
Eine Jacke, feste Schuhe, lange
Hosen, Handschuhe usw. helfen
dabei Abschürfungen oder Risswun-
den zu verhindern oder zu vermin-
dern.
Tragen Sie niemals lose sitzende
Kleidung, da sie sich in den Len-
kungshebeln oder Rädern verfangen
könnte und Verletzung oder ein
Unfall könnte die Folge sein.
Tragen Sie immer Schutzkleidung,
die Ihre Beine, Knöchel und Füße
bedeckt. Der Motor und die Auspuf-
fanlage sind im und auch nach dem
Betrieb sehr heiß, so dass es zu Ver-
brennungen kommen kann.
Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Vermeiden Sie Kohlenmonoxid-
Vergiftungen
Auspuffgase enthalten immer Kohlenmo-
noxid, ein giftiges Gas mit tödlicher Wir-
kung. Das Einatmen von Kohlenmonoxid
verursacht zunächst Kopfschmerzen,
Schwindelgefühl, Benommenheit, Übel-
keit, Verwirrtheit und führt schließlich zum
Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase
weder sehen noch riechen. Eine tödliche
Kohlenmonoxid-Konzentration kann sich
sehr schnell ansammeln und Sie können
binnen kurzer Zeit bewusstlos und damit
unfähig werden, sich selbst zu helfen.
Tödliche Kohlenmonoxid-Konzentratio-
nen können sich auch stunden- oder
sogar tagelang in geschlossenen oder
schlecht belüfteten Räumen halten. Wenn
Sie irgendein Symptom einer Kohlenmo-
noxid-Vergiftung an sich verspüren, ver-
1
SICHERHEITSINFORMATIONEN
1-2
49D-F8199-G0 12/1/09 15:50 Página 9

GAU16793
BremsenGWA10300
s s
WARNUNG
Vermeiden Sie es, plötzlich und
hart zu bremsen (besonders wenn
Sie nach einer Seite gelehnt sind),
andernfalls könnte der Roller sch-
littern oder stürzen.
Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Deshalb Gesch-
windigkeit verringern, während Sie
sich einem solchen Bereich
nähern und beim Überqueren Vor-
sicht walten lassen.
Bedenken Sie immer, dass das
Bremsen auf nassen Straßen viel
schwieriger ist.
Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein
kann, stets ein vernünftiges Tempo
einhalten.
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinte-
rradbremse mit allmählich ansteigen-
der Kraft betätigen.Vo r n
Hinten
GAU16820
Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst
werden. Folgende Ratschläge helfen,
unnötigen Benzinverbrauch zu vermeiden:
Beim Beschleunigen hohe Drehzah-
len vermeiden.
Unnötig hohe Drehzahlen ohne Last
vermeiden.
Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken den
Motor am besten abschalten.
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
49D-F8199-G0 12/1/09 15:50 Página 36

GAU16830
Einfahrvorschriften
Die ersten 1000 km (600 mi) sind aussch-
laggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten
die nachfolgenden Anweisungen sorgfäl-
tig gelesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1000 km (600 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere
Belastungen, die den Motor stark erhit-
zen, sind während dieser Periode zu ver-
meiden.
GAU17213
Parken
Zum Parken den Motor abstellen und
dann den Zündschlüssel abziehen.
GWA10311
s s
WARNUNG
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehen-
tlich berühren und sich verbrennen
können.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brand-
gefahr.
Nicht in der Nähe von Gras oder
anderen leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
49D-F8199-G0 12/1/09 15:50 Página 37

GAU17281
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zus-
tand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst
verantwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunk-
te, Einstellungen und Schmierstellen des
Fahrzeugs angegeben und erläutert.
Die in der Tabelle empfohlenen Zei-
tabstände für Wartung und Schmierung
sollten lediglich als Richtwerte für den
Normalbetrieb angesehen werden. Je
nach Wetterbedingungen, Gelände, geo-
graphischem Einsatzort und persönlicher
Fahrweise müssen die Wartungsintervalle
möglicherweise verkürzt werden.
GWA10321
s s
WARNUNG
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die
Gefahr von Verletzungen, auch mit
Todesfolge, während der Wartung und
der Benutzung des Fahrzeugs. Wenn
Sie nicht mit der Fahrzeugwartung ver-
traut sind, beauftragen Sie einen Yama-
ha-Händler mit der Wartung.
GWA15121
s s
WARNUNG
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartung-
sarbeiten aus.
Ein laufender Motor hat bewegli-
che Teile, die Körperteile oder
Kleidung erfassen und mitreißen
können oder elektrische Teile, die
Stromschläge oder Brand verursa-
chen können.
Ein während Wartungsarbeiten
laufender Motor kann Augenver-
letzungen, Verbrennungen, Feuer
oder Kohlenmonoxid-Vergiftungen
verursachen – möglicherweise mit
Todesfolge. Weitere Informationen
zu Kohlenmonoxid siehe Seite 1-1.
GWA10330
s s
WARNUNG
Dieser Motorroller ist ausschließlich für
normalen Straßenbetrieb ausgelegt.
Bei übermäßig feuchtem oder staubi-
gem Einsatz muss der Luftfiltereinsatz
des Motorrollers öfter gereinigt oder
ausgewechselt werden, um schnelles
Verschleißen des Motors zu vermeiden.
Ihre Yamaha-Fachwerkstatt berät Sie
gerne über die angemessenen War-
tungsintervalle.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-1
6
49D-F8199-G0 12/1/09 15:50 Página 38

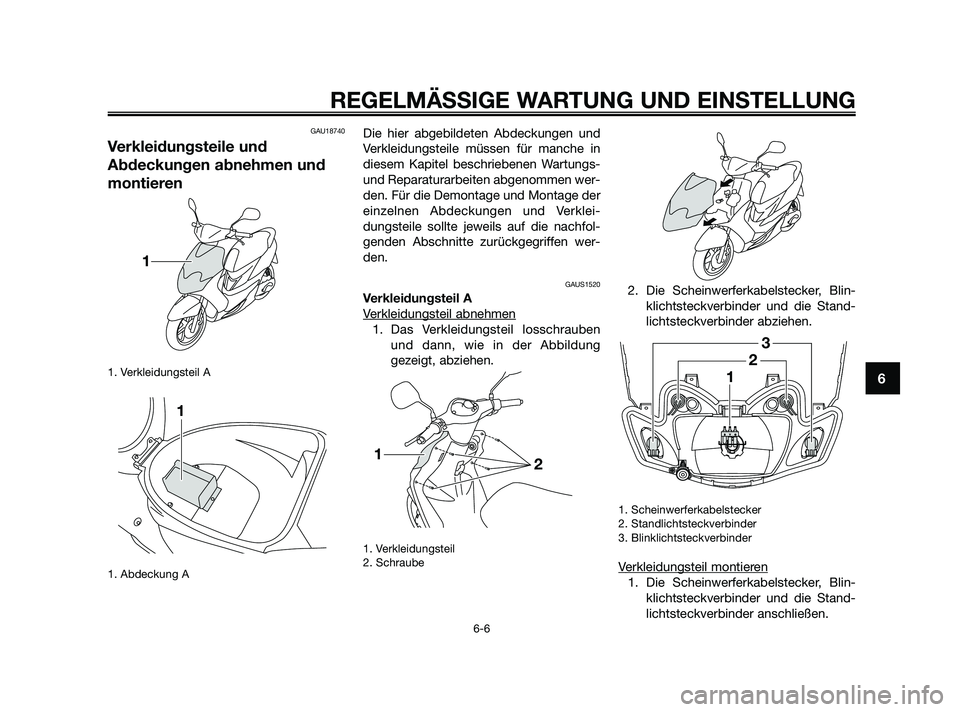

GAU18740
Verkleidungsteile und
Abdeckungen abnehmen und
montieren
1. Verkleidungsteil A
1. Abdeckung A
Die hier abgebildeten Abdeckungen und
Verkleidungsteile müssen für manche in
diesem Kapitel beschriebenen Wartungs-
und Reparaturarbeiten abgenommen wer-
den. Für die Demontage und Montage der
einzelnen Abdeckungen und Verklei-
dungsteile sollte jeweils auf die nachfol-
genden Abschnitte zurückgegriffen wer-
den.
GAUS1520
Verkleidungsteil A
V
erkleidungsteil abnehmen
1. Das Verkleidungsteil losschrauben
und dann, wie in der Abbildung
gezeigt, abziehen.
1. Verkleidungsteil
2. Schraube
2. Die Scheinwerferkabelstecker, Blin-
klichtsteckverbinder und die Stand-
lichtsteckverbinder abziehen.
1. Scheinwerferkabelstecker
2. Standlichtsteckverbinder
3. Blinklichtsteckverbinder
Verkleidungsteil montieren
1. Die Scheinwerferkabelstecker, Blin-
klichtsteckverbinder und die Stand-
lichtsteckverbinder anschließen.
GGYYBB
123
21
1
1
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
49D-F8199-G0 12/1/09 15:50 Página 43

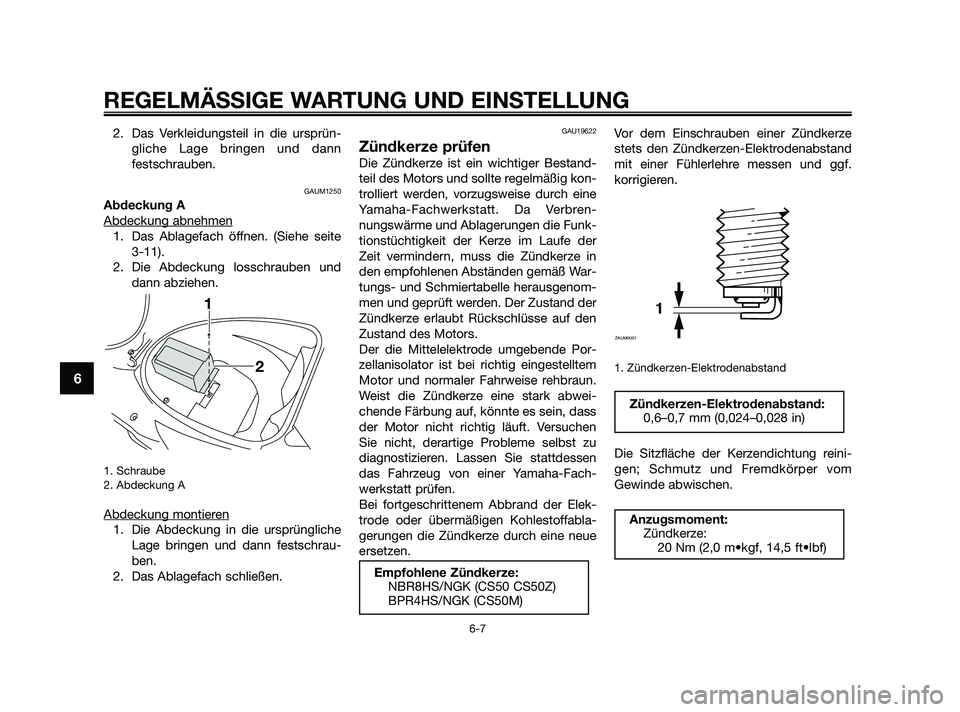

2. Das Verkleidungsteil in die ursprün-
gliche Lage bringen und dann
festschrauben.
GAUM1250
Abdeckung A
Abdeckung abnehmen
1. Das Ablagefach öffnen. (Siehe seite
3-11).
2. Die Abdeckung losschrauben und
dann abziehen.
1. Schraube
2. Abdeckung A
Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.
2. Das Ablagefach schließen.
GAU19622
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestand-
teil des Motors und sollte regelmäßig kon-
trolliert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbren-
nungswärme und Ablagerungen die Funk-
tionstüchtigkeit der Kerze im Laufe der
Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Der die Mittelelektrode umgebende Por-
zellanisolator ist bei richtig eingestelltem
Motor und normaler Fahrweise rehbraun.
Weist die Zündkerze eine stark abwei-
chende Färbung auf, könnte es sein, dass
der Motor nicht richtig läuft. Versuchen
Sie nicht, derartige Probleme selbst zu
diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elek-
trode oder übermäßigen Kohlestoffabla-
gerungen die Zündkerze durch eine neue
ersetzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
1. Zündkerzen-Elektrodenabstand
Die Sitzfläche der Kerzendichtung reini-
gen; Schmutz und Fremdkörper vom
Gewinde abwischen.
Anzugsmoment:
Zündkerze:
20 Nm (2,0 m•kgf, 14,5 ft•lbf)
Zündkerzen-Elektrodenabstand:
0,6–0,7 mm (0,024–0,028 in)
1
ZAUM0037
Empfohlene Zündkerze:
NBR8HS/NGK (CS50 CS50Z)
BPR4HS/NGK (CS50M)
1
2
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
49D-F8199-G0 12/1/09 15:50 Página 44

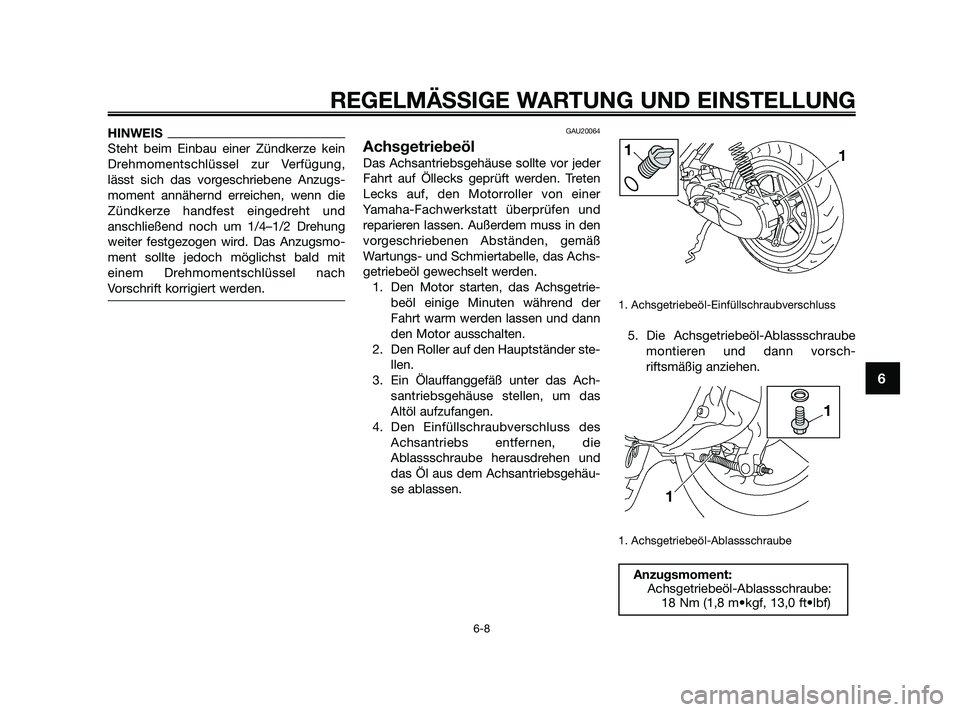

HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung,
lässt sich das vorgeschriebene Anzugs-
moment annähernd erreichen, wenn die
Zündkerze handfest eingedreht und
anschließend noch um 1/4–1/2 Drehung
weiter festgezogen wird. Das Anzugsmo-
ment sollte jedoch möglichst bald mit
einem Drehmomentschlüssel nach
Vorschrift korrigiert werden.GAU20064
Achsgetriebeöl
Das Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und
reparieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß
Wartungs- und Schmiertabelle, das Achs-
getriebeöl gewechselt werden.
1. Den Motor starten, das Achsgetrie-
beöl einige Minuten während der
Fahrt warm werden lassen und dann
den Motor ausschalten.
2. Den Roller auf den Hauptständer ste-
llen.
3. Ein Ölauffanggefäß unter das Ach-
santriebsgehäuse stellen, um das
Altöl aufzufangen.
4. Den Einfüllschraubverschluss des
Achsantriebs entfernen, die
Ablassschraube herausdrehen und
das Öl aus dem Achsantriebsgehäu-
se ablassen.
1. Achsgetriebeöl-Einfüllschraubverschluss
5. Die Achsgetriebeöl-Ablassschraube
montieren und dann vorsch-
riftsmäßig anziehen.
1. Achsgetriebeöl-Ablassschraube
Anzugsmoment:
Achsgetriebeöl-Ablassschraube:
18 Nm (1,8 m•kgf, 13,0 ft•lbf)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
49D-F8199-G0 12/1/09 15:50 Página 45

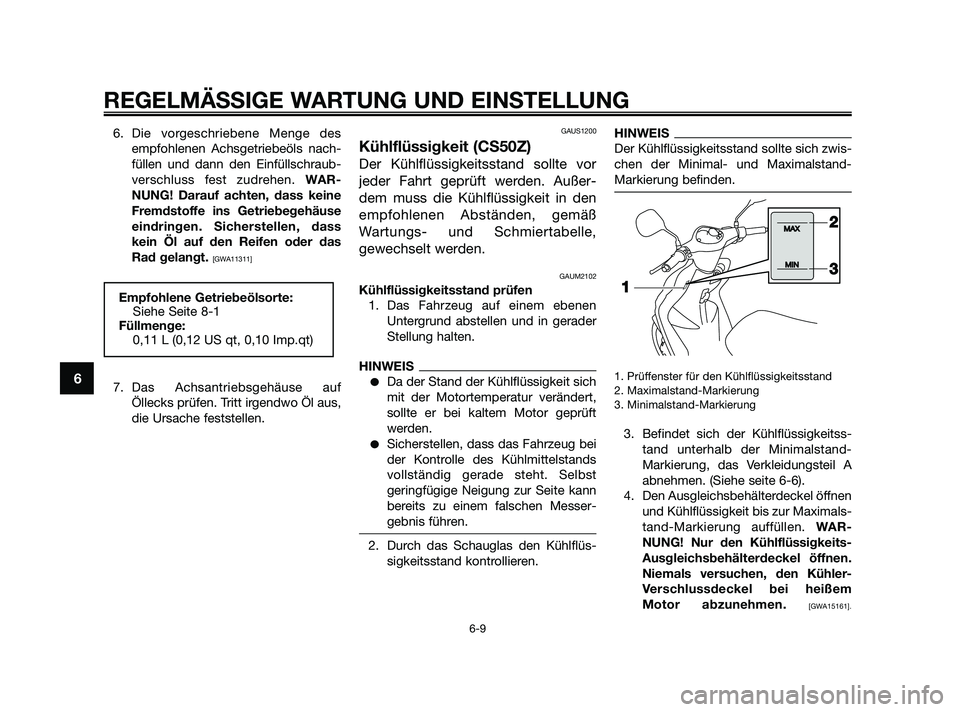

6. Die vorgeschriebene Menge des
empfohlenen Achsgetriebeöls nach-
füllen und dann den Einfüllschraub-
verschluss fest zudrehen. WAR-
NUNG! Darauf achten, dass keine
Fremdstoffe ins Getriebegehäuse
eindringen. Sicherstellen, dass
kein Öl auf den Reifen oder das
Rad gelangt.
[GWA11311]
7. Das Achsantriebsgehäuse auf
Öllecks prüfen. Tritt irgendwo Öl aus,
die Ursache feststellen.
GAUS1200
Kühlflüssigkeit (CS50Z)
Der Kühlflüssigkeitsstand sollte vor
jeder Fahrt geprüft werden. Außer-
dem muss die Kühlflüssigkeit in den
empfohlenen Abständen, gemäß
Wartungs- und Schmiertabelle,
gewechselt werden.
GAUM2102
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft
werden.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst
geringfügige Neigung zur Seite kann
bereits zu einem falschen Messer-
gebnis führen.
2. Durch das Schauglas den Kühlflüs-
sigkeitsstand kontrollieren.
HINWEIS
Der Kühlflüssigkeitsstand sollte sich zwis-
chen der Minimal- und Maximalstand-
Markierung befinden.
1. Prüffenster für den Kühlflüssigkeitsstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
3. Befindet sich der Kühlflüssigkeitss-
tand unterhalb der Minimalstand-
Markierung, das Verkleidungsteil A
abnehmen. (Siehe seite 6-6).
4. Den Ausgleichsbehälterdeckel öffnen
und Kühlflüssigkeit bis zur Maximals-
tand-Markierung auffüllen. WAR-
NUNG! Nur den Kühlflüssigkeits-
Ausgleichsbehälterdeckel öffnen.
Niemals versuchen, den Kühler-
Verschlussdeckel bei heißem
Motor abzunehmen.
[GWA15161].
MAX
MIN2
3
1Empfohlene Getriebeölsorte:
Siehe Seite 8-1
Füllmenge:
0,11 L (0,12 US qt, 0,10 Imp.qt)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
49D-F8199-G0 12/1/09 15:50 Página 46

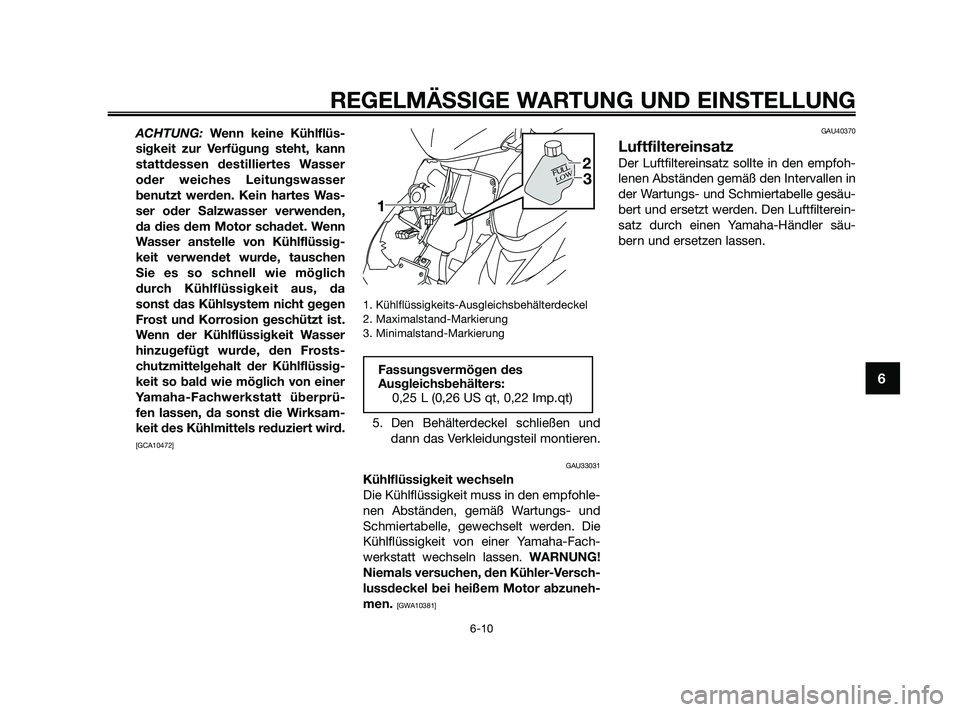

ACHTUNG: Wenn keine Kühlflüs-
sigkeit zur Verfügung steht, kann
stattdessen destilliertes Wasser
oder weiches Leitungswasser
benutzt werden. Kein hartes Was-
ser oder Salzwasser verwenden,
da dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssig-
keit verwendet wurde, tauschen
Sie es so schnell wie möglich
durch Kühlflüssigkeit aus, da
sonst das Kühlsystem nicht gegen
Frost und Korrosion geschützt ist.
Wenn der Kühlflüssigkeit Wasser
hinzugefügt wurde, den Frosts-
chutzmittelgehalt der Kühlflüssig-
keit so bald wie möglich von einer
Yamaha-Fachwerkstatt überprü-
fen lassen, da sonst die Wirksam-
keit des Kühlmittels reduziert wird.
[GCA10472]
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Maximalstand-Markierung
3. Minimalstand-Markierung
5. Den Behälterdeckel schließen und
dann das Verkleidungsteil montieren.
GAU33031
Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Versch-
lussdeckel bei heißem Motor abzuneh-
men.
[GWA10381]GAU40370
Luftfiltereinsatz
Der Luftfiltereinsatz sollte in den empfoh-
lenen Abständen gemäß den Intervallen in
der Wartungs- und Schmiertabelle gesäu-
bert und ersetzt werden. Den Luftfilterein-
satz durch einen Yamaha-Händler säu-
bern und ersetzen lassen.
Fassungsvermögen des
Ausgleichsbehälters:
0,25 L (0,26 US qt, 0,22 Imp.qt)
1
2
3FULL
LOW
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
49D-F8199-G0 12/1/09 15:50 Página 47
