ESP YAMAHA JOG50R 2009 Betriebsanleitungen (in German)

GAUS1172
KENNZEICHNUNG WICHTIGER HINWEISE
CS50 / CS50M / CS50Z
BEDIENUNGSANLEITUNG
©2008 YAMAHA MOTOR ESPAÑA S.A.
1. Auflage, August 2008
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
YAMAHA MOTOR ESPAÑA S.A.
nicht gestattet.
Gedruckt in Spanien.
49D-F8199-G0 12/1/09 15:50 Página 5

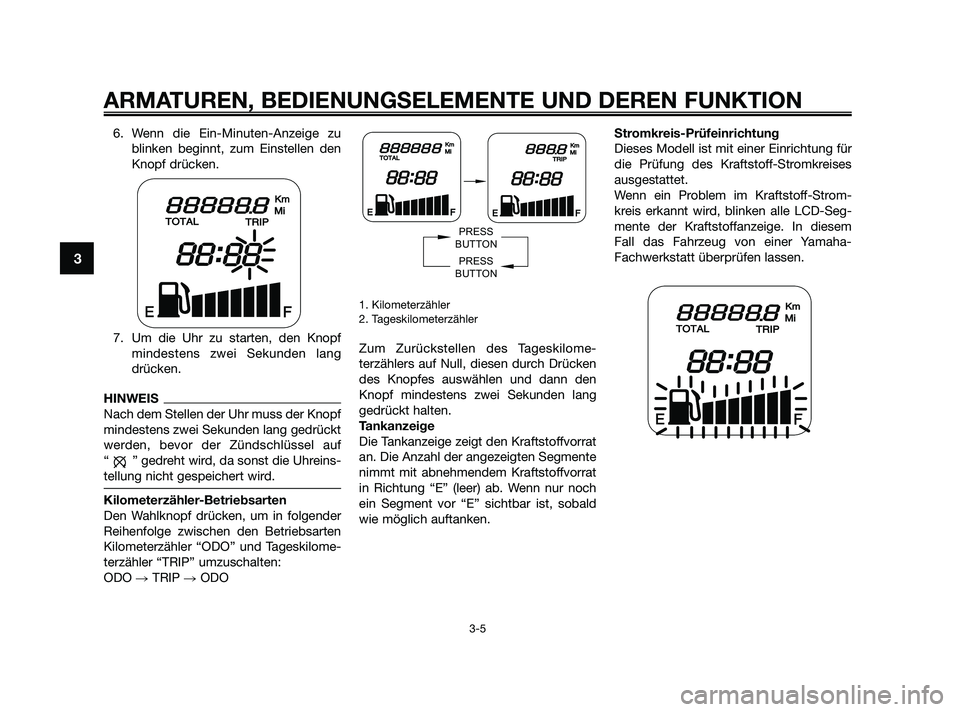

6. Wenn die Ein-Minuten-Anzeige zu
blinken beginnt, zum Einstellen den
Knopf drücken.
7. Um die Uhr zu starten, den Knopf
mindestens zwei Sekunden lang
drücken.
HINWEIS
Nach dem Stellen der Uhr muss der Knopf
mindestens zwei Sekunden lang gedrückt
werden, bevor der Zündschlüssel auf
“ ” gedreht wird, da sonst die Uhreins-
tellung nicht gespeichert wird.
Kilometerzähler-Betriebsarten
Den Wahlknopf drücken, um in folgender
Reihenfolge zwischen den Betriebsarten
Kilometerzähler “ODO” und Tageskilome-
terzähler “TRIP” umzuschalten:
ODO TRIP ODO
1. Kilometerzähler
2. Tageskilometerzähler
Zum Zurückstellen des Tageskilome-
terzählers auf Null, diesen durch Drücken
des Knopfes auswählen und dann den
Knopf mindestens zwei Sekunden lang
gedrückt halten.
Tankanzeige
Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Anzahl der angezeigten Segmente
nimmt mit abnehmendem Kraftstoffvorrat
in Richtung “E” (leer) ab. Wenn nur noch
ein Segment vor “E” sichtbar ist, sobald
wie möglich auftanken.Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Einrichtung für
die Prüfung des Kraftstoff-Stromkreises
ausgestattet.
Wenn ein Problem im Kraftstoff-Strom-
kreis erkannt wird, blinken alle LCD-Seg-
mente der Kraftstoffanzeige. In diesem
Fall das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
PRESS
BUTTON
PRESS
BUTTON
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
49D-F8199-G0 12/1/09 15:50 Página 22

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6
GAU17715
Wartungsintervalle und Schmierdienst
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern
bzw. für UK den gefahrenen Meilen, durchgeführt wird.
Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und
sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
KILOMETERSTAND JAHRES-
KONTROLLE ODERKONTRO-
NR. PRÜFPUNKT WARTUNGSARBEIT
1000 km 6000 km 12000 km 18000 km 24000 kmLLE
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)
• Kraftstoff- und Unterdrucks-
1*Kraftstoffleitungchläuche auf Risse oder √√√ √√
Beschädigung kontrollieren.
2Zündkerze• Ersetzen.√√√ √√
3Luftfiltereinsatz• Reinigen.√√• Ersetzen.√√
• Das Fahrzeug auf ordnungsge-
4*Vorderradbremsemäßen Betrieb, Flüssigkeitsstand √√ √ √ √ √
und auf Lecks überprüfen.
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
• Funktion kontrollieren und das
5*HinterradbremseSpiel des Bremshebels einstellen.√√ √ √ √ √
• Trommelbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
• Auf Risse oder Beschädigung
6*Bremsschlauchkontrollieren.√√√ √√
• Ersetzen. Alle 4 Jahre
49D-F8199-G0 12/1/09 15:50 Página 39

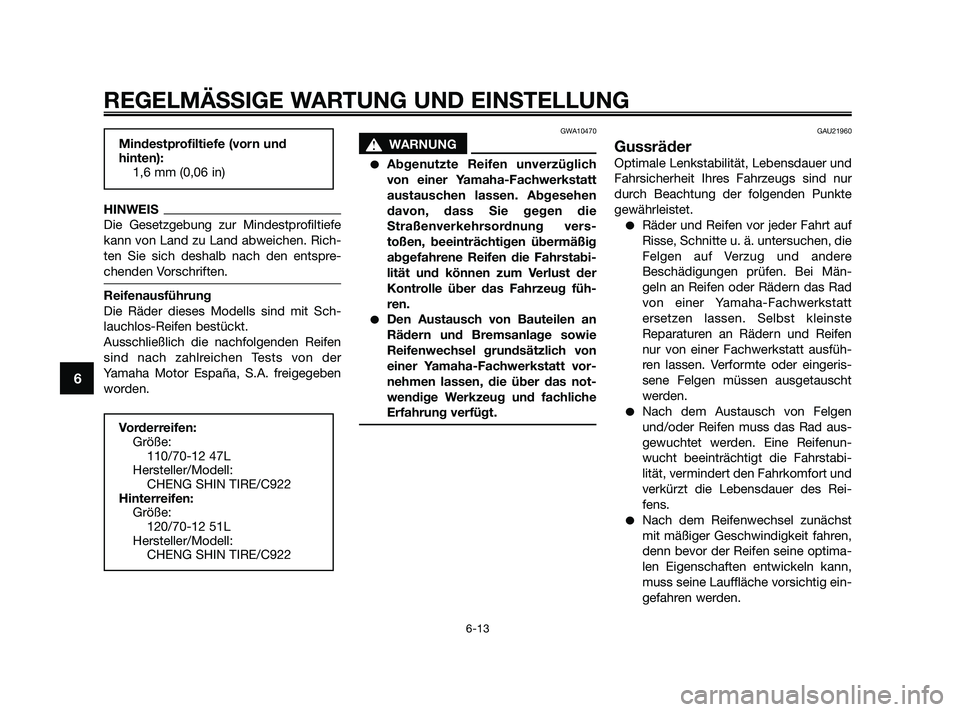

HINWEIS
Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Rich-
ten Sie sich deshalb nach den entspre-
chenden Vorschriften.
Reifenausführung
Die Räder dieses Modells sind mit Sch-
lauchlos-Reifen bestückt.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor España, S.A. freigegeben
worden.
GWA10470
s s
WARNUNG
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die
Straßenverkehrsordnung vers-
toßen, beeinträchtigen übermäßig
abgefahrene Reifen die Fahrstabi-
lität und können zum Verlust der
Kontrolle über das Fahrzeug füh-
ren.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche
Erfahrung verfügt.
GAU21960
Gussräder
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte
gewährleistet.
Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere
Beschädigungen prüfen. Bei Män-
geln an Reifen oder Rädern das Rad
von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste
Reparaturen an Rädern und Reifen
nur von einer Fachwerkstatt ausfüh-
ren lassen. Verformte oder eingeris-
sene Felgen müssen ausgetauscht
werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabi-
lität, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Rei-
fens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muss seine Lauffläche vorsichtig ein-
gefahren werden.
Vorderreifen:
Größe:
110/70-12 47L
Hersteller/Modell:
CHENG SHIN TIRE/C922
Hinterreifen:
Größe:
120/70-12 51L
Hersteller/Modell:
CHENG SHIN TIRE/C922
Mindestprofiltiefe (vorn und
hinten):
1,6 mm (0,06 in)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6
49D-F8199-G0 12/1/09 15:50 Página 50

YAMAHA MOTOR ESPAÑA, S.A.
PRINTED IN SPAIN
2008.08-NOVOPRINT
(G)
