diagram YAMAHA JOG50R 2009 Betriebsanleitungen (in German)

Ersetzen der Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers.......6-24
Kennzeichenleuchten-Lampe
auswechseln ................................6-25
Standlichtlampe auswechseln ........6-25
Fehlersuche ....................................6-26
Fehlersuchdiagramme ....................6-27
PFLEGE UND STILLLEGUNG
DES MOTORROLLERS......................7-1
Vorsicht bei Mattfarben ....................7-1
Pflege ................................................7-1
Abstellen ...........................................7-3
TECHNISCHE DATEN.........................8-1
KUNDENINFORMATION....................9-1
Identifizierungsnummern ..................9-1
Schlüssel-Identifizierungsnummer....9-1
Fahrzeug-Identifizierungsnummer ....9-1
Modellcode-Plakette.........................9-2
INHALT
49D-F8199-G0 12/1/09 15:50 Página 7

1. Standlichtlampe
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung des Standlichts (zusam-
men mit der Lampe) hineindrücken.
6. Das Verkleidungsteil montieren.
GAU25881
Fehlersuche
Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen füh-
ren.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an
Ihrem Motorroller sollten jedoch unbe-
dingt von einer Yamaha-Fachwerkstatt
ausgeführt werden, denn nur diese bietet
das Know-how, die Werkzeuge und die
Erfahrung für eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
GWA15141
s s
WARNUNG
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einsch-
ließlich Zündflammen für Warmwasser-
bereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder
Beschädigungen verursachen.
1
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
49D-F8199-G0 12/1/09 15:50 Página 63

GAU25922
Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.
1. KraftstoffEs ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.
2. VerdichtungVerdichtung OK.
Keine Verdichtung.Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.
3. ZündungMit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.
4. BatterieDer Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.Der Batteriezustand ist gut.
Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
Trocken
FeuchtGas halb öffnen und E-Starter betätigen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
49D-F8199-G0 12/1/09 15:50 Página 64

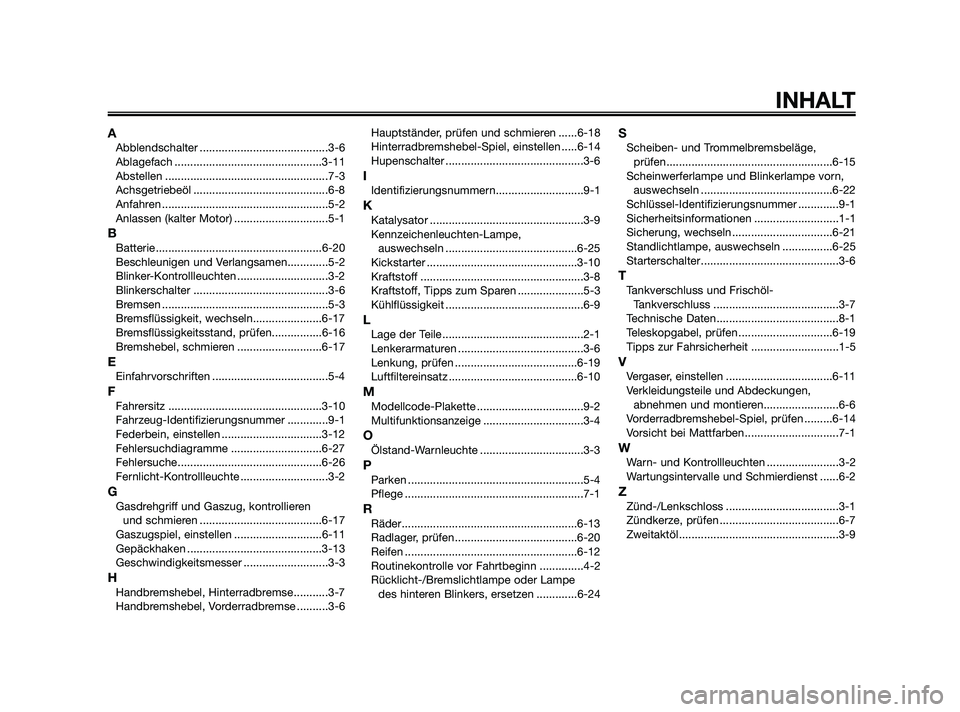

AAbblendschalter .........................................3-6
Ablagefach ...............................................3-11
Abstellen ....................................................7-3
Achsgetriebeöl ...........................................6-8
Anfahren .....................................................5-2
Anlassen (kalter Motor) ..............................5-1
BBatterie .....................................................6-20
Beschleunigen und Verlangsamen.............5-2
Blinker-Kontrollleuchten .............................3-2
Blinkerschalter ...........................................3-6
Bremsen .....................................................5-3
Bremsflüssigkeit, wechseln......................6-17
Bremsflüssigkeitsstand, prüfen................6-16
Bremshebel, schmieren ...........................6-17
EEinfahrvorschriften .....................................5-4
FFahrersitz .................................................3-10
Fahrzeug-Identifizierungsnummer .............9-1
Federbein, einstellen ................................3-12
Fehlersuchdiagramme .............................6-27
Fehlersuche..............................................6-26
Fernlicht-Kontrollleuchte ............................3-2
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .......................................6-17
Gaszugspiel, einstellen ............................6-11
Gepäckhaken ...........................................3-13
Geschwindigkeitsmesser ...........................3-3
HHandbremshebel, Hinterradbremse...........3-7
Handbremshebel, Vorderradbremse ..........3-6Hauptständer, prüfen und schmieren ......6-18
Hinterradbremshebel-Spiel, einstellen .....6-14
Hupenschalter ............................................3-6
IIdentifizierungsnummern............................9-1
KKatalysator .................................................3-9
Kennzeichenleuchten-Lampe,
auswechseln ..........................................6-25
Kickstarter ................................................3-10
Kraftstoff ....................................................3-8
Kraftstoff, Tipps zum Sparen .....................5-3
Kühlflüssigkeit ............................................6-9
LLage der Teile .............................................2-1
Lenkerarmaturen ........................................3-6
Lenkung, prüfen .......................................6-19
Luftfiltereinsatz .........................................6-10
MModellcode-Plakette ..................................9-2
Multifunktionsanzeige ................................3-4
OÖlstand-Warnleuchte .................................3-3
PParken ........................................................5-4
Pflege .........................................................7-1
RRäder........................................................6-13
Radlager, prüfen.......................................6-20
Reifen .......................................................6-12
Routinekontrolle vor Fahrtbeginn ..............4-2
Rücklicht-/Bremslichtlampe oder Lampe
des hinteren Blinkers, ersetzen .............6-24
SScheiben- und Trommelbremsbeläge,
prüfen.....................................................6-15
Scheinwerferlampe und Blinkerlampe vorn,
auswechseln ..........................................6-22
Schlüssel-Identifizierungsnummer .............9-1
Sicherheitsinformationen ...........................1-1
Sicherung, wechseln ................................6-21
Standlichtlampe, auswechseln ................6-25
Starterschalter............................................3-6
TTankverschluss und Frischöl-
Tankverschluss ........................................3-7
Technische Daten.......................................8-1
Teleskopgabel, prüfen ..............................6-19
Tipps zur Fahrsicherheit ............................1-5
VVergaser, einstellen ..................................6-11
Verkleidungsteile und Abdeckungen,
abnehmen und montieren........................6-6
Vorderradbremshebel-Spiel, prüfen .........6-14
Vorsicht bei Mattfarben..............................7-1
WWarn- und Kontrollleuchten .......................3-2
Wartungsintervalle und Schmierdienst ......6-2
ZZünd-/Lenkschloss ....................................3-1
Zündkerze, prüfen ......................................6-7
Zweitaktöl...................................................3-9
INHALT
49D-F8199-G0 12/1/09 15:50 Página 75
