YAMAHA JOG50R 2009 Instructieboekje (in Dutch)

Naspoor:
80,0 mm (3,15 in)
Voorband:Type:
Tubeless
Maat:
110/70-12 47L
Fabrikant/model:
CHENG SHIN TIRE / C922
Achterband:Type:
Tubeless
Maat:
120/70-12 51L
Fabrikant/model:
CHENG SHIN TIRE / C922
Belading:Maximale belasting:
CS50/CS50M 169 kg (373 lb)
CS50Z 166 kg (366 lb)
Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Vo o r :
175 kPa (1,75 kgf/cm
2, 25 psi,
1,75 bar)
Achter:
200 kPa (2,00 kgf/cm
2, 29 psi,
2,00 bar)
90 kg (198 lb) - Maximale belastin
Vo o r :
175 kPa (1,75 kgf/cm
2, 25 psi,
1,75 bar)Achter:
225 kPa (2,25 kgf/cm
2, 33 psi,
2,25 bar)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
MT 2,75X12
Achterwiel:Type wiel:
Gietwiel
Velgmaat:
MT 3,00X12
Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:Type:
Trommelrem
Bediening:
Bediening met linkerhand
Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
70,0 mm (2,76 in)
Achterwielophanging:Type:
Unit swing
Veer/schokdempertype:
Schroefveer/oliedemper
Schroefveer/gas-oliedemper (Per model
verschillend)
Veerweg:
60,0 mm (2,36 in)
Elektrische installatie:Ontstekingssysteem:
CDI
Laadsysteem:
Vliegwielmagneet
Accu:Model:
GT4L-BS
Voltage, capaciteit:
12 V, 4,0 Ah
Koplamp:Type gloeilamp:
Gloeiing
Gloeilampen voltage, wattage x aantal:Koplamp:
12 V, 35 W/35,0 W x 1
Achterlicht/remlicht unit:
12 V, 21,0 W/5,0 W x 1
Voorste richtingaanwijzer:
12 V, 10,0 W x 2
Achterste richtingaanwijzer:
12 V, 10,0 W x 2
Parkeerlicht:
12 V, 5,0 W x 2
SPECIFICATIES
8-2
8
49D-F8199-D0 12/1/09 06:57 Página 71

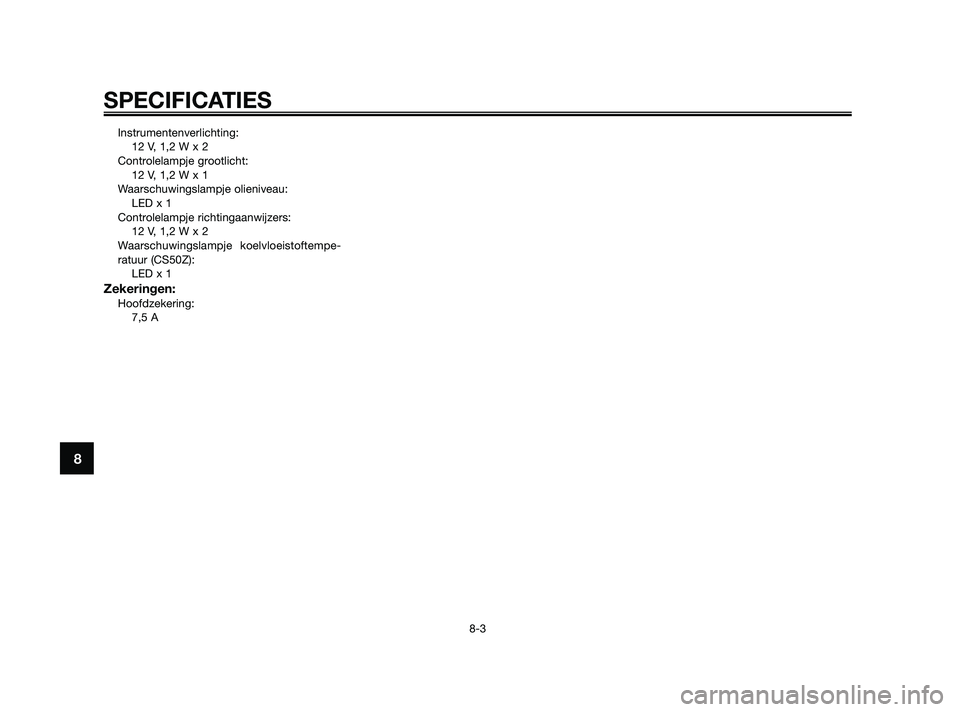

Instrumentenverlichting:
12 V, 1,2 W x 2
Controlelampje grootlicht:
12 V, 1,2 W x 1
Waarschuwingslampje olieniveau:
LED x 1
Controlelampje richtingaanwijzers:
12 V, 1,2 W x 2
Waarschuwingslampje koelvloeistoftempe-
ratuur (CS50Z):
LED x 1
Zekeringen:Hoofdzekering:
7,5 A
SPECIFICATIES
8-3
8
49D-F8199-D0 12/1/09 06:57 Página 72

DAU26351

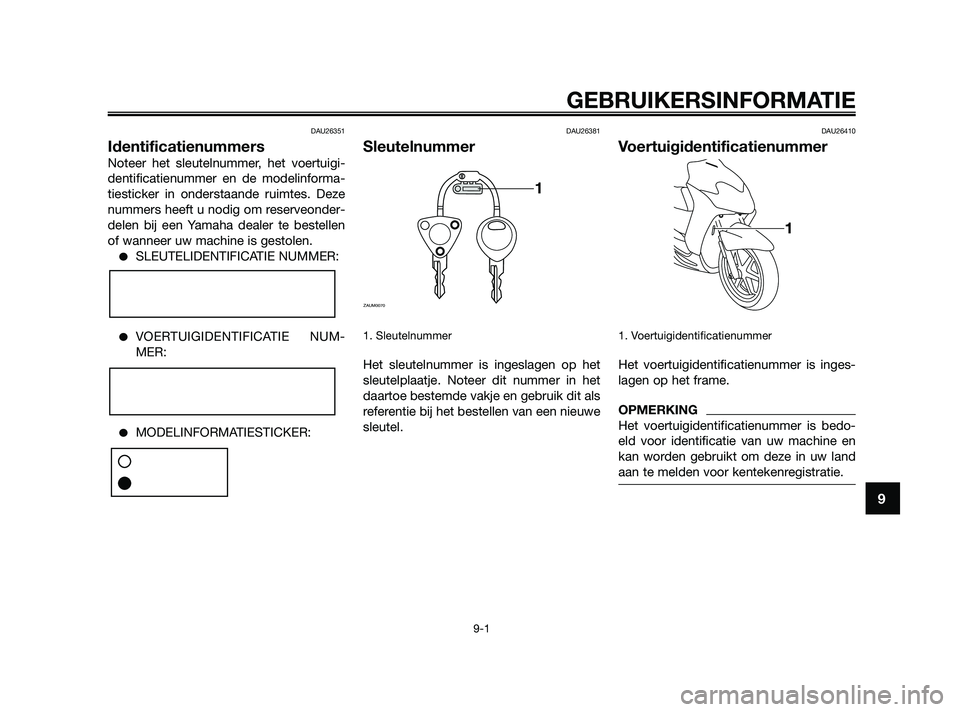

Identificatienummers
Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen
of wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUM-
MER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
1. Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26410
Voertuigidentificatienummer
1. Voertuigidentificatienummer
Het voertuigidentificatienummer is inges-
lagen op het frame.
OPMERKING
Het voertuigidentificatienummer is bedo-
eld voor identificatie van uw machine en
kan worden gebruikt om deze in uw land
aan te melden voor kentekenregistratie.
1
1
ZAUM0070
GEBRUIKERSINFORMATIE
9-1
9
49D-F8199-D0 12/1/09 06:57 Página 73

DAU26490

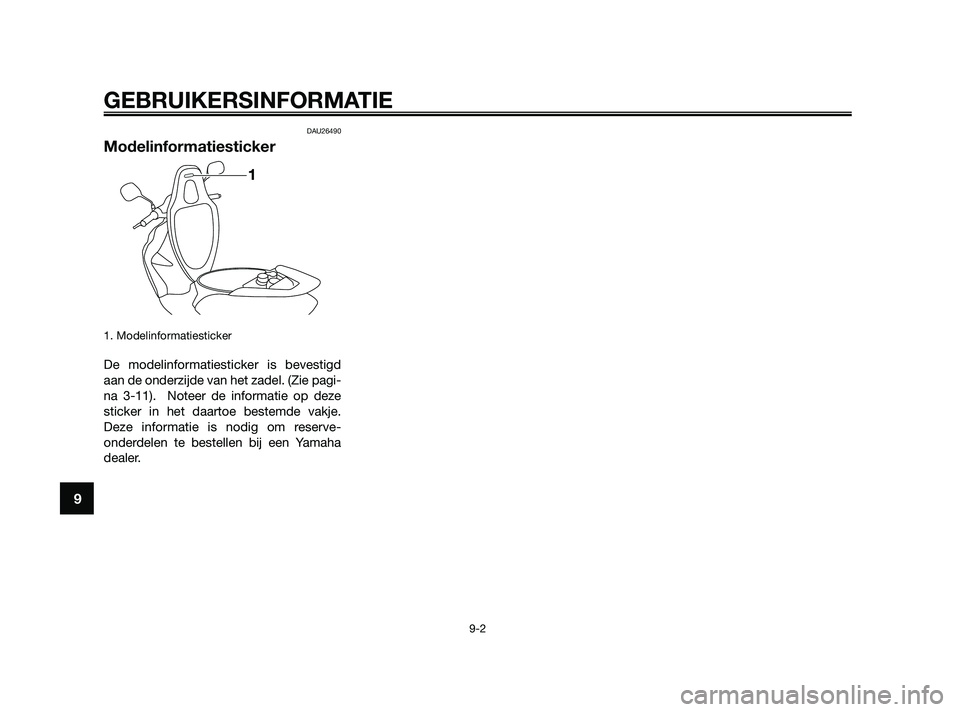

Modelinformatiesticker
1. Modelinformatiesticker
De modelinformatiesticker is bevestigd
aan de onderzijde van het zadel. (Zie pagi-
na 3-11). Noteer de informatie op deze
sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-
onderdelen te bestellen bij een Yamaha
dealer.
1
GEBRUIKERSINFORMATIE
9-2
9
49D-F8199-D0 12/1/09 06:57 Página 74

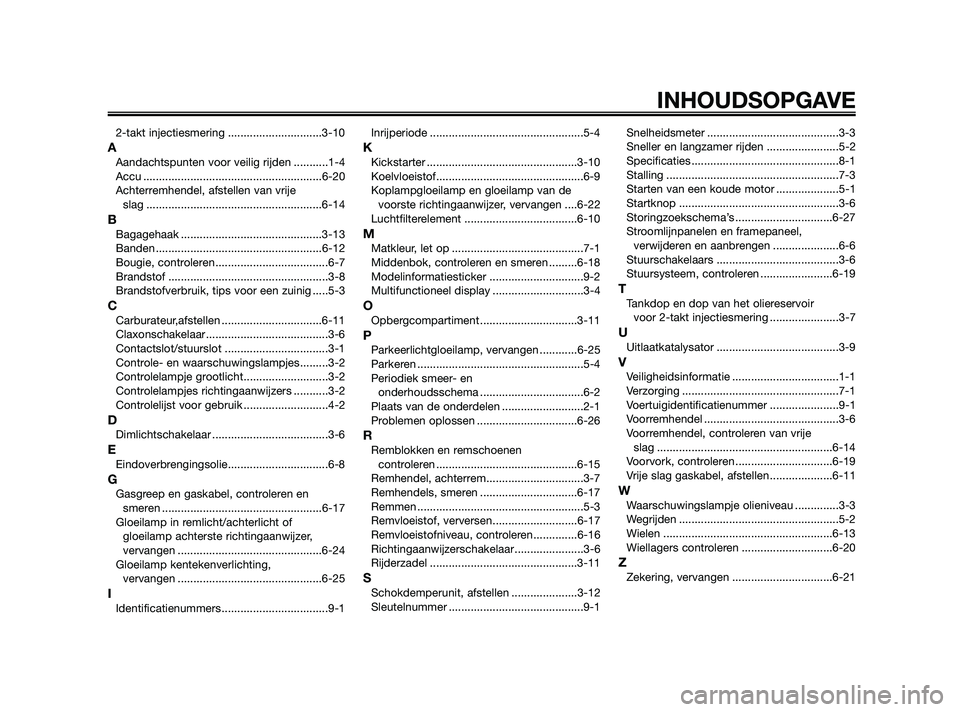

2-takt injectiesmering ..............................3-10
AAandachtspunten voor veilig rijden ...........1-4
Accu .........................................................6-20
Achterremhendel, afstellen van vrije
slag ........................................................6-14
BBagagehaak .............................................3-13
Banden .....................................................6-12
Bougie, controleren....................................6-7
Brandstof ...................................................3-8
Brandstofverbruik, tips voor een zuinig .....5-3
CCarburateur,afstellen ................................6-11
Claxonschakelaar.......................................3-6
Contactslot/stuurslot .................................3-1
Controle- en waarschuwingslampjes.........3-2
Controlelampje grootlicht...........................3-2
Controlelampjes richtingaanwijzers ...........3-2
Controlelijst voor gebruik ...........................4-2
DDimlichtschakelaar .....................................3-6
EEindoverbrengingsolie................................6-8
GGasgreep en gaskabel, controleren en
smeren ...................................................6-17
Gloeilamp in remlicht/achterlicht of
gloeilamp achterste richtingaanwijzer,
vervangen ..............................................6-24
Gloeilamp kentekenverlichting,
vervangen ..............................................6-25
IIdentificatienummers..................................9-1Inrijperiode .................................................5-4
KKickstarter ................................................3-10
Koelvloeistof...............................................6-9
Koplampgloeilamp en gloeilamp van de
voorste richtingaanwijzer, vervangen ....6-22
Luchtfilterelement ....................................6-10
MMatkleur, let op ..........................................7-1
Middenbok, controleren en smeren .........6-18
Modelinformatiesticker ..............................9-2
Multifunctioneel display .............................3-4
OOpbergcompartiment ...............................3-11
PParkeerlichtgloeilamp, vervangen ............6-25
Parkeren .....................................................5-4
Periodiek smeer- en
onderhoudsschema .................................6-2
Plaats van de onderdelen ..........................2-1
Problemen oplossen ................................6-26
RRemblokken en remschoenen
controleren .............................................6-15
Remhendel, achterrem...............................3-7
Remhendels, smeren ...............................6-17
Remmen .....................................................5-3
Remvloeistof, verversen...........................6-17
Remvloeistofniveau, controleren..............6-16
Richtingaanwijzerschakelaar......................3-6
Rijderzadel ...............................................3-11
SSchokdemperunit, afstellen .....................3-12
Sleutelnummer ...........................................9-1Snelheidsmeter ..........................................3-3
Sneller en langzamer rijden .......................5-2
Specificaties ...............................................8-1
Stalling .......................................................7-3
Starten van een koude motor ....................5-1
Startknop ...................................................3-6
Storingzoekschema’s ...............................6-27
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .....................6-6
Stuurschakelaars .......................................3-6
Stuursysteem, controleren .......................6-19
TTankdop en dop van het oliereservoir
voor 2-takt injectiesmering ......................3-7
UUitlaatkatalysator .......................................3-9
VVeiligheidsinformatie ..................................1-1
Verzorging ..................................................7-1
Voertuigidentificatienummer ......................9-1
Voorremhendel ...........................................3-6
Voorremhendel, controleren van vrije
slag ........................................................6-14
Voorvork, controleren ...............................6-19
Vrije slag gaskabel, afstellen....................6-11
WWaarschuwingslampje olieniveau ..............3-3
Wegrijden ...................................................5-2
Wielen ......................................................6-13
Wiellagers controleren .............................6-20
ZZekering, vervangen ................................6-21
