YAMAHA JOG50R 2009 Manuale de Empleo (in Spanish)

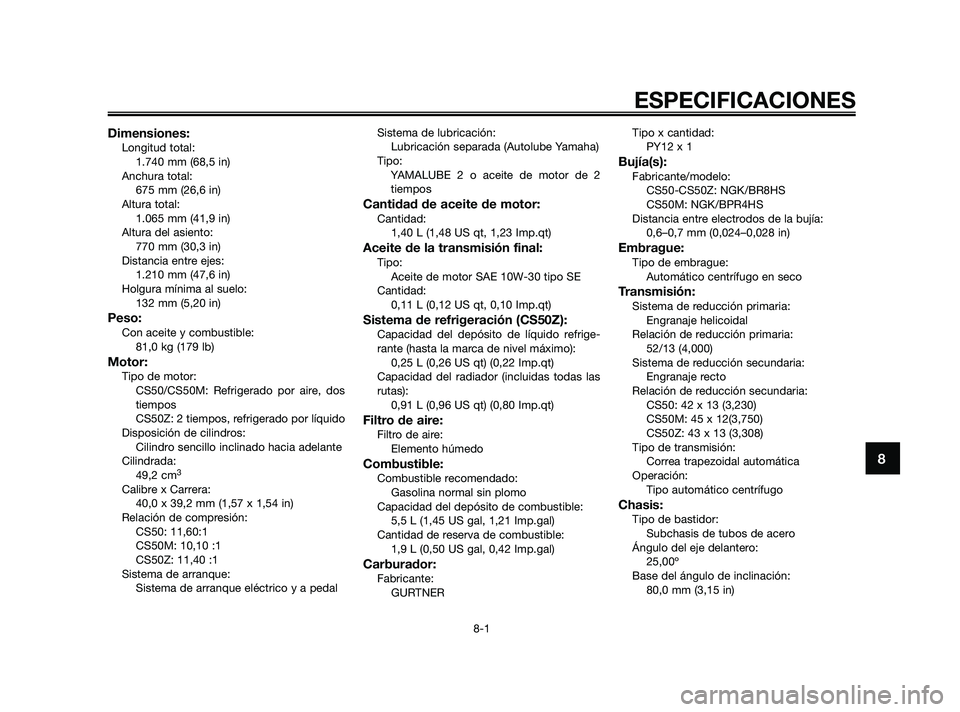

Dimensiones:Longitud total:
1.740 mm (68,5 in)
Anchura total:
675 mm (26,6 in)
Altura total:
1.065 mm (41,9 in)
Altura del asiento:
770 mm (30,3 in)
Distancia entre ejes:
1.210 mm (47,6 in)
Holgura mínima al suelo:
132 mm (5,20 in)
Peso:Con aceite y combustible:
81,0 kg (179 lb)
Motor:Tipo de motor:
CS50/CS50M: Refrigerado por aire, dos
tiempos
CS50Z: 2 tiempos, refrigerado por líquido
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
49,2 cm
3
Calibre x Carrera:
40,0 x 39,2 mm (1,57 x 1,54 in)
Relación de compresión:
CS50: 11,60:1
CS50M: 10,10 :1
CS50Z: 11,40 :1
Sistema de arranque:
Sistema de arranque eléctrico y a pedalSistema de lubricación:
Lubricación separada (Autolube Yamaha)
Tipo:
YAMALUBE 2 o aceite de motor de 2
tiempos
Cantidad de aceite de motor:Cantidad:
1,40 L (1,48 US qt, 1,23 Imp.qt)
Aceite de la transmisión final:Tipo:
Aceite de motor SAE 10W-30 tipo SE
Cantidad:
0,11 L (0,12 US qt, 0,10 Imp.qt)
Sistema de refrigeración (CS50Z):Capacidad del depósito de líquido refrige-
rante (hasta la marca de nivel máximo):
0,25 L (0,26 US qt) (0,22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
0,91 L (0,96 US qt) (0,80 Imp.qt)
Filtro de aire:Filtro de aire:
Elemento húmedo
Combustible:Combustible recomendado:
Gasolina normal sin plomo
Capacidad del depósito de combustible:
5,5 L (1,45 US gal, 1,21 Imp.gal)
Cantidad de reserva de combustible:
1,9 L (0,50 US gal, 0,42 Imp.gal)
Carburador:Fabricante:
GURTNERTipo x cantidad:
PY12 x 1
Bujía(s):Fabricante/modelo:
CS50-CS50Z: NGK/BR8HS
CS50M: NGK/BPR4HS
Distancia entre electrodos de la bujía:
0,6–0,7 mm (0,024–0,028 in)
Embrague:Tipo de embrague:
Automático centrífugo en seco
Transmisión:Sistema de reducción primaria:
Engranaje helicoidal
Relación de reducción primaria:
52/13 (4,000)
Sistema de reducción secundaria:
Engranaje recto
Relación de reducción secundaria:
CS50: 42 x 13 (3,230)
CS50M: 45 x 12(3,750)
CS50Z: 43 x 13 (3,308)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Tipo automático centrífugo
Chasis:Tipo de bastidor:
Subchasis de tubos de acero
Ángulo del eje delantero:
25,00º
Base del ángulo de inclinación:
80,0 mm (3,15 in)
ESPECIFICACIONES
8-1
8
49D-F8199-S0 12/1/09 17:09 Página 71

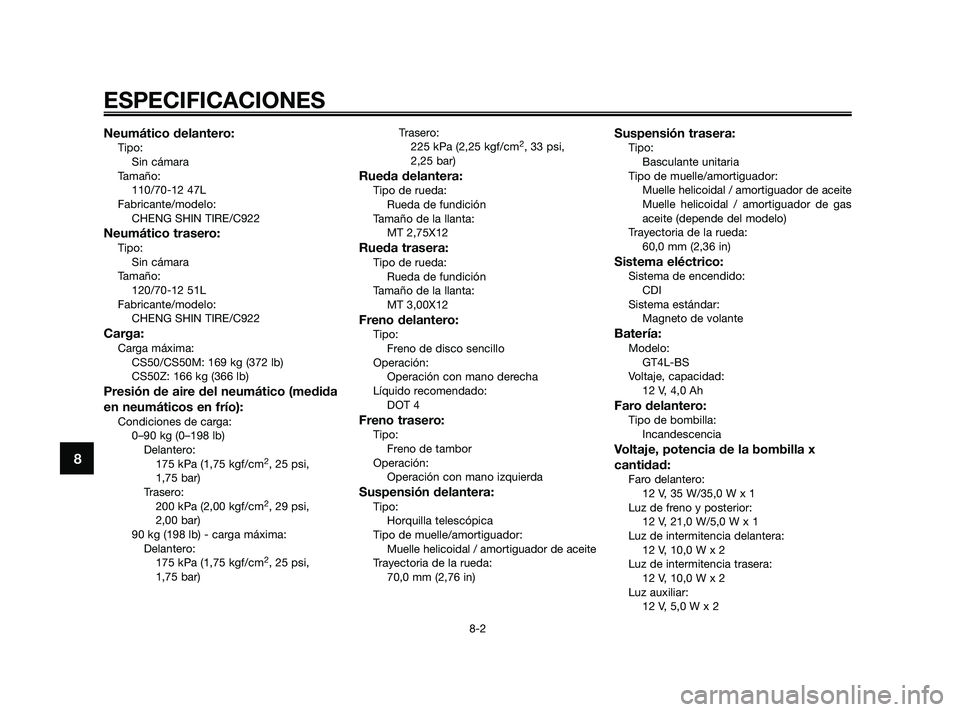

Neumático delantero:Tipo:
Sin cámara
Tamaño:
110/70-12 47L
Fabricante/modelo:
CHENG SHIN TIRE/C922
Neumático trasero:Tipo:
Sin cámara
Tamaño:
120/70-12 51L
Fabricante/modelo:
CHENG SHIN TIRE/C922
Carga:Carga máxima:
CS50/CS50M: 169 kg (372 lb)
CS50Z: 166 kg (366 lb)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
175 kPa (1,75 kgf/cm
2, 25 psi,
1,75 bar)
Trasero:
200 kPa (2,00 kgf/cm
2, 29 psi,
2,00 bar)
90 kg (198 lb) - carga máxima:
Delantero:
175 kPa (1,75 kgf/cm
2, 25 psi,
1,75 bar)Trasero:
225 kPa (2,25 kgf/cm
2, 33 psi,
2,25 bar)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
MT 2,75X12
Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
MT 3,00X12
Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de tambor
Operación:
Operación con mano izquierda
Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
70,0 mm (2,76 in)
Suspensión trasera:Tipo:
Basculante unitaria
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Muelle helicoidal / amortiguador de gas
aceite (depende del modelo)
Trayectoria de la rueda:
60,0 mm (2,36 in)
Sistema eléctrico:Sistema de encendido:
CDI
Sistema estándar:
Magneto de volante
Batería:Modelo:
GT4L-BS
Voltaje, capacidad:
12 V, 4,0 Ah
Faro delantero:Tipo de bombilla:
Incandescencia
Voltaje, potencia de la bombilla x
cantidad:
Faro delantero:
12 V, 35 W/35,0 W x 1
Luz de freno y posterior:
12 V, 21,0 W/5,0 W x 1
Luz de intermitencia delantera:
12 V, 10,0 W x 2
Luz de intermitencia trasera:
12 V, 10,0 W x 2
Luz auxiliar:
12 V, 5,0 W x 2
ESPECIFICACIONES
8-2
8
49D-F8199-S0 12/1/09 17:09 Página 72

Luz de instrumentos:
12 V, 1,2 W x 2
Testigo de luz de carretera:
12 V, 1,2 W x 1
Luz de aviso del nivel de aceite:
LED x 1
Luz indicadora de intermitencia:
12 V, 1,2 W x 2
Luz de aviso de la temperatura del líquido
refrigerante (CS50Z):
LED x 1
Fusible:Fusible principal:
7,5 A
ESPECIFICACIONES
8-3
8
49D-F8199-S0 12/1/09 17:09 Página 73

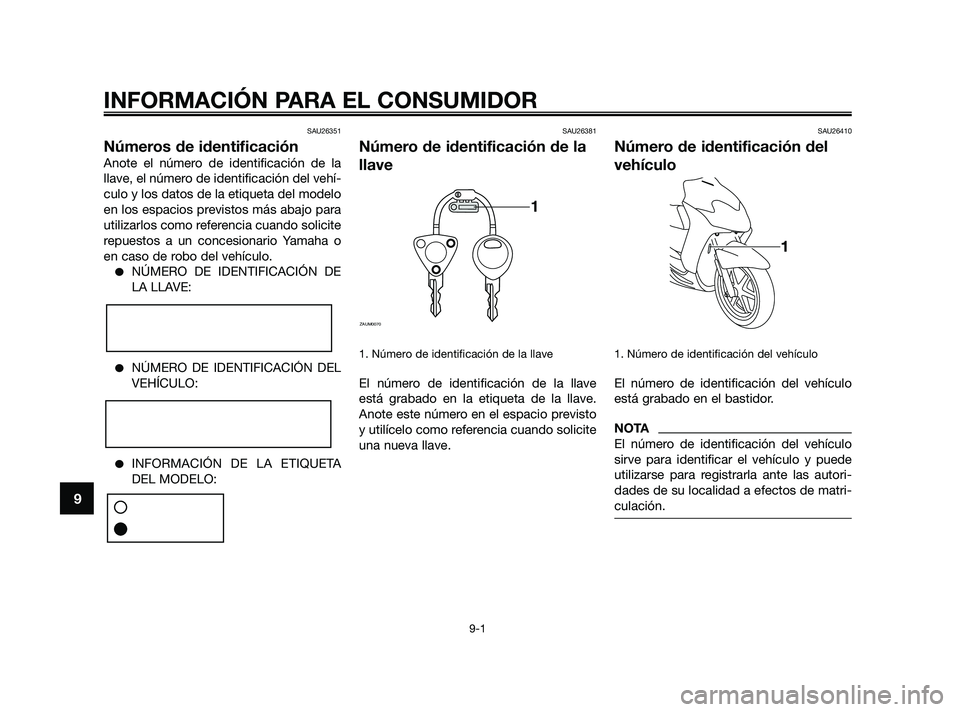

SAU26351
Números de identificación
Anote el número de identificación de la
llave, el número de identificación del vehí-
culo y los datos de la etiqueta del modelo
en los espacios previstos más abajo para
utilizarlos como referencia cuando solicite
repuestos a un concesionario Yamaha o
en caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA
DEL MODELO:
SAU26381
Número de identificación de la
llave
1. Número de identificación de la llave
El número de identificación de la llave
está grabado en la etiqueta de la llave.
Anote este número en el espacio previsto
y utilícelo como referencia cuando solicite
una nueva llave.
SAU26410
Número de identificación del
vehículo
1. Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.
NOTA
El número de identificación del vehículo
sirve para identificar el vehículo y puede
utilizarse para registrarla ante las autori-
dades de su localidad a efectos de matri-
culación.
1
1
ZAUM0070
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
49D-F8199-S0 12/1/09 17:09 Página 74

SAU26490
Etiqueta del modelo
1. Etiqueta del modelo
La etiqueta del modelo está pegada en la
parte inferior del asiento. (Véase la página
3-11). Anote los datos que figuran en esta
etiqueta en el espacio previsto. Necesita-
rá estos datos cuando solicite repuestos a
un concesionario Yamaha.
1
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
49D-F8199-S0 12/1/09 17:09 Página 75

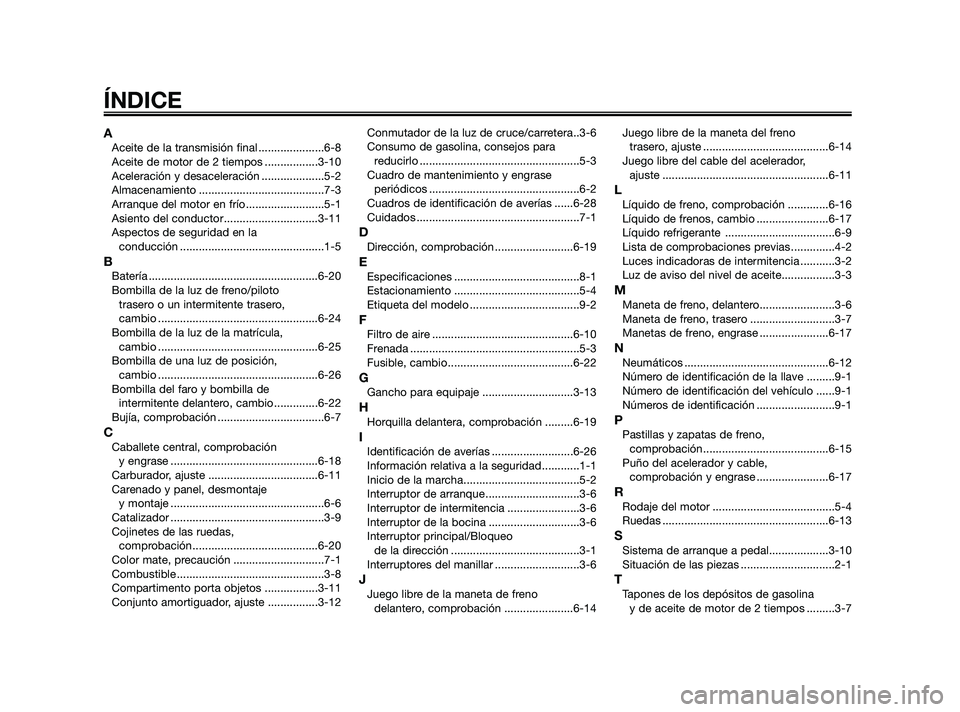

AAceite de la transmisión final .....................6-8
Aceite de motor de 2 tiempos .................3-10
Aceleración y desaceleración ....................5-2
Almacenamiento ........................................7-3
Arranque del motor en frío.........................5-1
Asiento del conductor..............................3-11
Aspectos de seguridad en la
conducción ..............................................1-5
BBatería ......................................................6-20
Bombilla de la luz de freno/piloto
trasero o un intermitente trasero,
cambio ...................................................6-24
Bombilla de la luz de la matrícula,
cambio ...................................................6-25
Bombilla de una luz de posición,
cambio ...................................................6-26
Bombilla del faro y bombilla de
intermitente delantero, cambio..............6-22
Bujía, comprobación ..................................6-7
CCaballete central, comprobación
y engrase ...............................................6-18
Carburador, ajuste ...................................6-11
Carenado y panel, desmontaje
y montaje .................................................6-6
Catalizador .................................................3-9
Cojinetes de las ruedas,
comprobación........................................6-20
Color mate, precaución .............................7-1
Combustible ...............................................3-8
Compartimento porta objetos .................3-11
Conjunto amortiguador, ajuste ................3-12Conmutador de la luz de cruce/carretera..3-6
Consumo de gasolina, consejos para
reducirlo ...................................................5-3
Cuadro de mantenimiento y engrase
periódicos ................................................6-2
Cuadros de identificación de averías ......6-28
Cuidados ....................................................7-1
DDirección, comprobación .........................6-19
EEspecificaciones ........................................8-1
Estacionamiento ........................................5-4
Etiqueta del modelo ...................................9-2
FFiltro de aire .............................................6-10
Frenada ......................................................5-3
Fusible, cambio........................................6-22
GGancho para equipaje .............................3-13
HHorquilla delantera, comprobación .........6-19
IIdentificación de averías ..........................6-26
Información relativa a la seguridad............1-1
Inicio de la marcha.....................................5-2
Interruptor de arranque ..............................3-6
Interruptor de intermitencia .......................3-6
Interruptor de la bocina .............................3-6
Interruptor principal/Bloqueo
de la dirección .........................................3-1
Interruptores del manillar ...........................3-6
JJuego libre de la maneta de freno
delantero, comprobación ......................6-14Juego libre de la maneta del freno
trasero, ajuste ........................................6-14
Juego libre del cable del acelerador,
ajuste .....................................................6-11
LLíquido de freno, comprobación .............6-16
Líquido de frenos, cambio .......................6-17
Líquido refrigerante ...................................6-9
Lista de comprobaciones previas..............4-2
Luces indicadoras de intermitencia ...........3-2
Luz de aviso del nivel de aceite.................3-3
MManeta de freno, delantero........................3-6
Maneta de freno, trasero ...........................3-7
Manetas de freno, engrase ......................6-17
NNeumáticos ..............................................6-12
Número de identificación de la llave .........9-1
Número de identificación del vehículo ......9-1
Números de identificación .........................9-1
PPastillas y zapatas de freno,
comprobación........................................6-15
Puño del acelerador y cable,
comprobación y engrase .......................6-17
RRodaje del motor .......................................5-4
Ruedas .....................................................6-13
SSistema de arranque a pedal...................3-10
Situación de las piezas ..............................2-1
TTapones de los depósitos de gasolina
y de aceite de motor de 2 tiempos .........3-7
ÍNDICE
49D-F8199-S0 12/1/09 17:09 Página 76

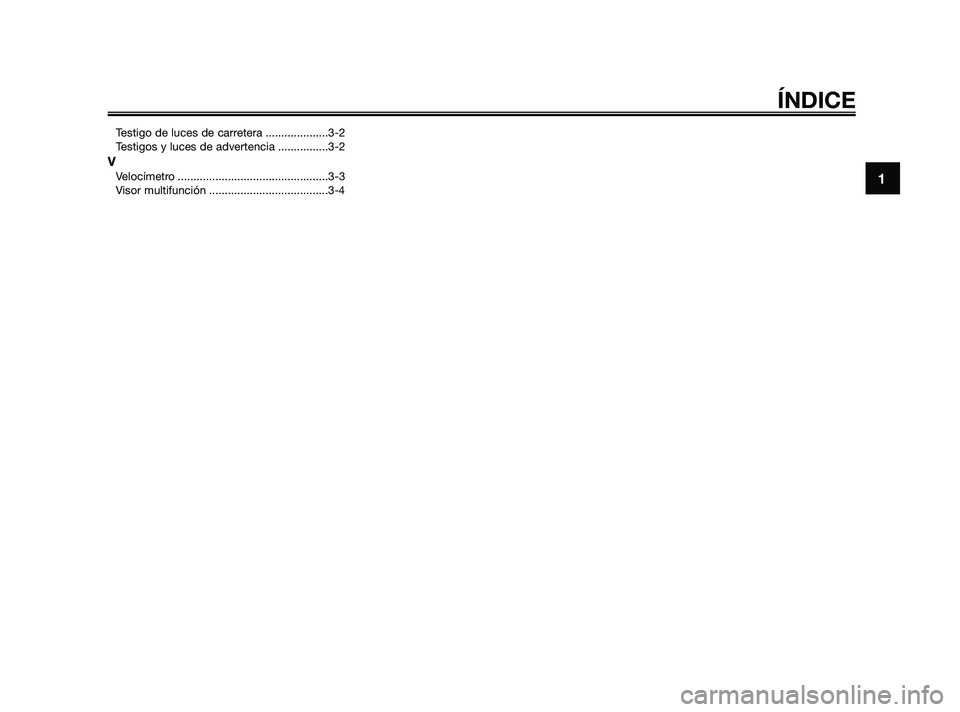

Testigo de luces de carretera ....................3-2
Testigos y luces de advertencia ................3-2
VVelocímetro ................................................3-3
Visor multifunción ......................................3-41
ÍNDICE
49D-F8199-S0 12/1/09 17:09 Página 77

49D-F8199-S0 12/1/09 17:09 Página 78

49D-F8199-S0 12/1/09 17:09 Página 79

YAMAHA MOTOR ESPAÑA, S.A.
PRINTED IN SPAIN
2008.08-NOVOPRINT
(S)
49D-F8199-S0 12/1/09 17:09 Página 80
