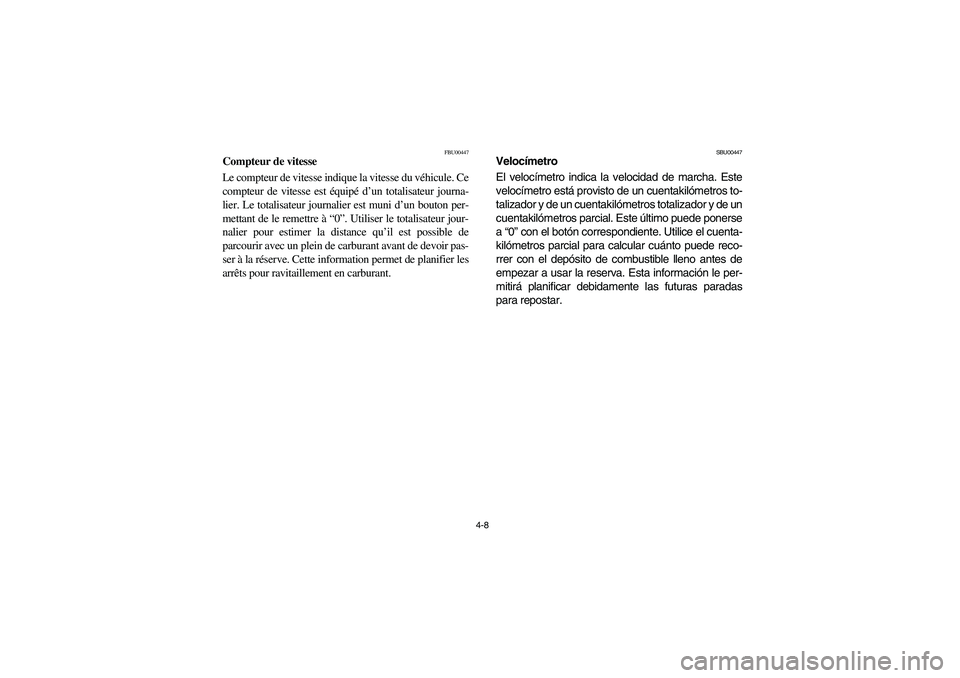

4-8
FBU00447
Compteur de vitesse
Le compteur de vitesse indique la vitesse du véhicule. Ce
compteur de vitesse est équipé d’un totalisateur journa-
lier. Le totalisateur journalier est muni d’un bouton per-
mettant de le remettre à “0”. Utiliser le totalisateur jour-
nalier pour estimer la distance qu’il est possible de
parcourir avec un plein de carburant avant de devoir pas-
ser à la réserve. Cette information permet de planifier les
arrêts pour ravitaillement en carburant.
SBU00447
Velocímetro
El velocímetro indica la velocidad de marcha. Este
velocímetro está provisto de un cuentakilómetros to-
talizador y de un cuentakilómetros totalizador y de un
cuentakilómetros parcial. Este último puede ponerse
a “0” con el botón correspondiente. Utilice el cuenta-
kilómetros parcial para calcular cuánto puede reco-
rrer con el depósito de combustible lleno antes de
empezar a usar la reserva. Esta información le per-
mitirá planificar debidamente las futuras paradas
para repostar.
U5VH60.book Page 8 Wednesday, August 7, 2002 12:00 PM

4-11 1. Light switch “//OFF”
2. Engine stop switch “/”
3. Start switch “”
4. Horn switch “”
1. Contacteur d’éclairage “//OFF”
2. Coupe-circuit du moteur “/”
3. Contacteur du démarreur “”
4. Contacteur de l’avertisseur “”
1. Interruptor de luces “//OFF”
2. Interruptor de paro del motor “/”
3. Interruptor de arranque “”
4. Interruptor de la bocina “”
EBU00053
Handlebar switches
EBU01251
Light switch “/ /OFF”
Set the switch to “” to turn on the low beams,
the taillight and the meter lighting.
Set the switch to “” to turn on the high beams,
the taillight and the meter lighting.
Set the switch to “OFF” to turn off all the lights.CAUTION:_ Do not use the headlights with the engine
turned off for more than thirty minutes. The
battery may discharge to the point that the
starter motor will not operate properly. If this
should happen, remove the battery and re-
charge it. _
EBU01205
Engine stop switch “/”
Make sure that the engine stop switch is set to
“” before starting the engine. The engine stop
switch controls ignition and can be used at all
times to stop the engine, especially in an emer-
gency. The engine will not start or run when the
engine stop switch is set to “”.
U5VH60.book Page 11 Wednesday, August 7, 2002 12:00 PM

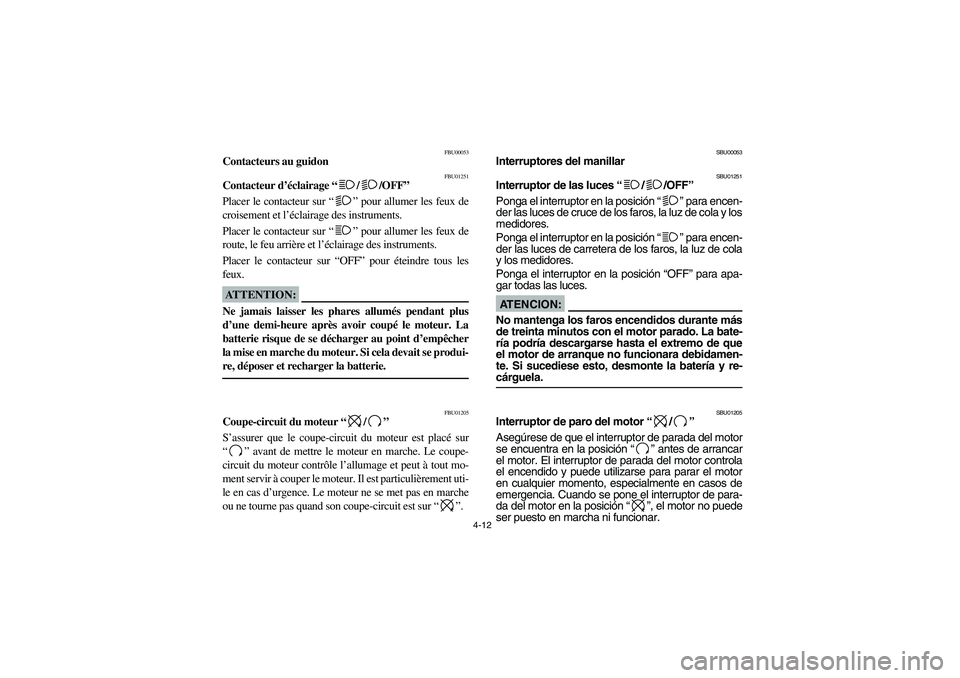

4-12
FBU00053
Contacteurs au guidon
FBU01251
Contacteur d’éclairage “/ /OFF”
Placer le contacteur sur “” pour allumer les feux de
croisement et l’éclairage des instruments.
Placer le contacteur sur “” pour allumer les feux de
route, le feu arrière et l’éclairage des instruments.
Placer le contacteur sur “OFF” pour éteindre tous les
feux.ATTENTION:_ Ne jamais laisser les phares allumés pendant plus
d’une demi-heure après avoir coupé le moteur. La
batterie risque de se décharger au point d’empêcher
la mise en marche du moteur. Si cela devait se produi-
re, déposer et recharger la batterie. _
FBU01205
Coupe-circuit du moteur “/”
S’assurer que le coupe-circuit du moteur est placé sur
“” avant de mettre le moteur en marche. Le coupe-
circuit du moteur contrôle l’allumage et peut à tout mo-
ment servir à couper le moteur. Il est particulièrement uti-
le en cas d’urgence. Le moteur ne se met pas en marche
ou ne tourne pas quand son coupe-circuit est sur “”.
SBU00053
Interruptores del manillar
SBU01251
Interruptor de las luces “/ /OFF”
Ponga el interruptor en la posición “” para encen-
der las luces de cruce de los faros, la luz de cola y los
medidores.
Ponga el interruptor en la posición “” para encen-
der las luces de carretera de los faros, la luz de cola
y los medidores.
Ponga el interruptor en la posición “OFF” para apa-
gar todas las luces.AT E N C I O N :_ No mantenga los faros encendidos durante más
de treinta minutos con el motor parado. La bate-
ría podría descargarse hasta el extremo de que
el motor de arranque no funcionara debidamen-
te. Si sucediese esto, desmonte la batería y re-
cárguela. _
SBU01205
Interruptor de paro del motor “/”
Asegúrese de que el interruptor de parada del motor
se encuentra en la posición “” antes de arrancar
el motor. El interruptor de parada del motor controla
el encendido y puede utilizarse para parar el motor
en cualquier momento, especialmente en casos de
emergencia. Cuando se pone el interruptor de para-
da del motor en la posición “”, el motor no puede
ser puesto en marcha ni funcionar.
U5VH60.book Page 12 Wednesday, August 7, 2002 12:00 PM

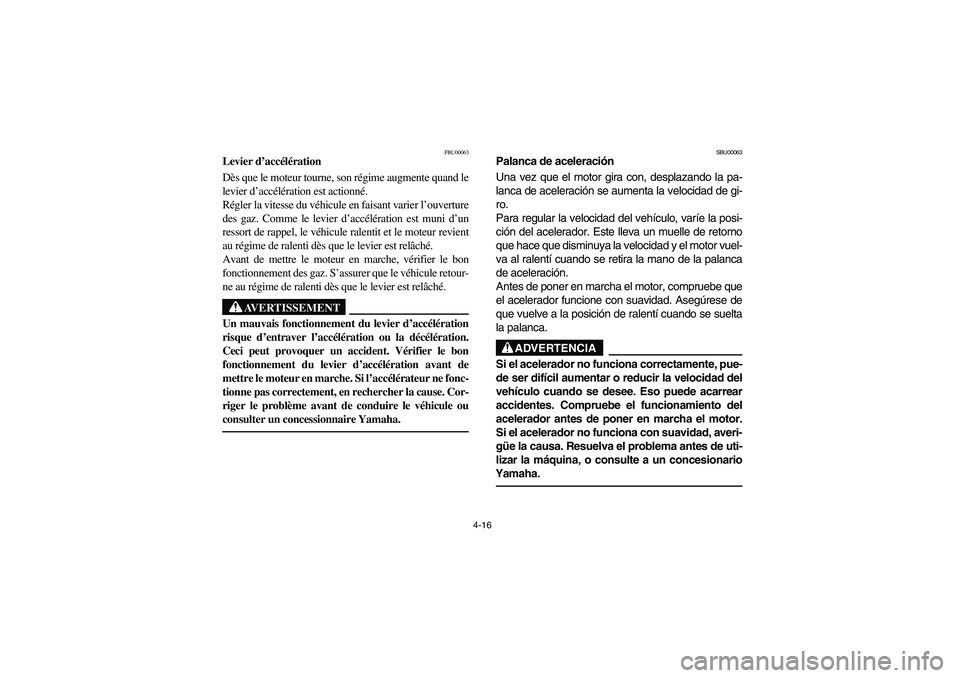

4-16
FBU00063
Levier d’accélération
Dès que le moteur tourne, son régime augmente quand le
levier d’accélération est actionné.
Régler la vitesse du véhicule en faisant varier l’ouverture
des gaz. Comme le levier d’accélération est muni d’un
ressort de rappel, le véhicule ralentit et le moteur revient
au régime de ralenti dès que le levier est relâché.
Avant de mettre le moteur en marche, vérifier le bon
fonctionnement des gaz. S’assurer que le véhicule retour-
ne au régime de ralenti dès que le levier est relâché.
AVERTISSEMENT
_ Un mauvais fonctionnement du levier d’accélération
risque d’entraver l’accélération ou la décélération.
Ceci peut provoquer un accident. Vérifier le bon
fonctionnement du levier d’accélération avant de
mettre le moteur en marche. Si l’accélérateur ne fonc-
tionne pas correctement, en rechercher la cause. Cor-
riger le problème avant de conduire le véhicule ou
consulter un concessionnaire Yamaha. _
SBU00063
Palanca de aceleración
Una vez que el motor gira con, desplazando la pa-
lanca de aceleración se aumenta la velocidad de gi-
ro.
Para regular la velocidad del vehículo, varíe la posi-
ción del acelerador. Este lleva un muelle de retorno
que hace que disminuya la velocidad y el motor vuel-
va al ralentí cuando se retira la mano de la palanca
de aceleración.
Antes de poner en marcha el motor, compruebe que
el acelerador funcione con suavidad. Asegúrese de
que vuelve a la posición de ralentí cuando se suelta
la palanca.
ADVERTENCIA
_ Si el acelerador no funciona correctamente, pue-
de ser difícil aumentar o reducir la velocidad del
vehículo cuando se desee. Eso puede acarrear
accidentes. Compruebe el funcionamiento del
acelerador antes de poner en marcha el motor.
Si el acelerador no funciona con suavidad, averi-
güe la causa. Resuelva el problema antes de uti-
lizar la máquina, o consulte a un concesionario
Yamaha. _
U5VH60.book Page 16 Wednesday, August 7, 2002 12:00 PM

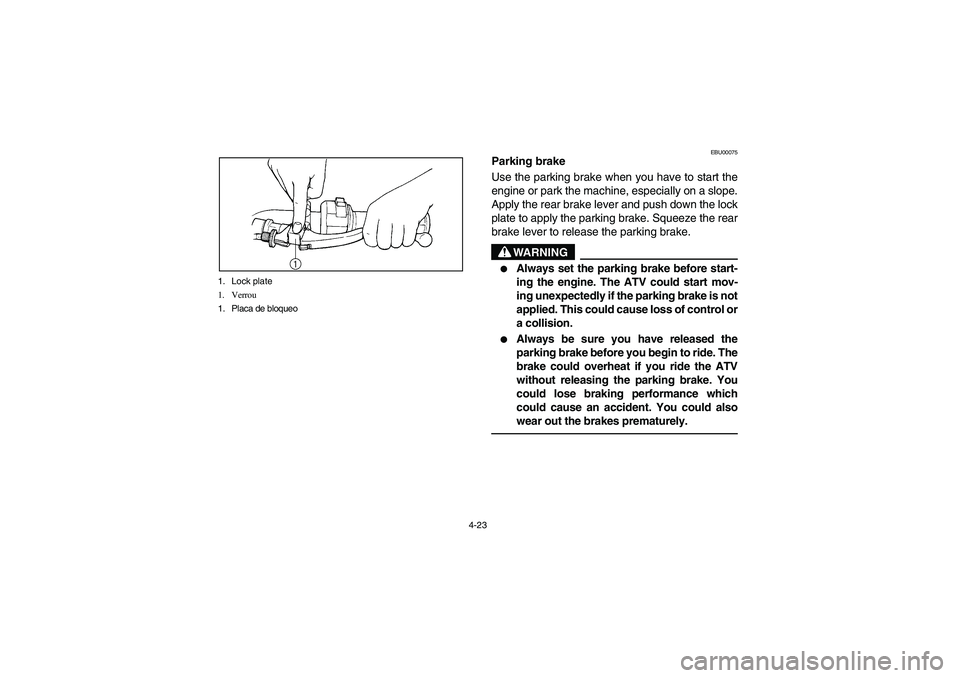

4-23 1. Lock plate
1. Verrou
1. Placa de bloqueo
EBU00075
Parking brake
Use the parking brake when you have to start the
engine or park the machine, especially on a slope.
Apply the rear brake lever and push down the lock
plate to apply the parking brake. Squeeze the rear
brake lever to release the parking brake.
WARNING
_

Always set the parking brake before start-
ing the engine. The ATV could start mov-
ing unexpectedly if the parking brake is not
applied. This could cause loss of control or
a collision.


Always be sure you have released the
parking brake before you begin to ride. The
brake could overheat if you ride the ATV
without releasing the parking brake. You
could lose braking performance which
could cause an accident. You could also
wear out the brakes prematurely.
_
U5VH60.book Page 23 Wednesday, August 7, 2002 12:00 PM

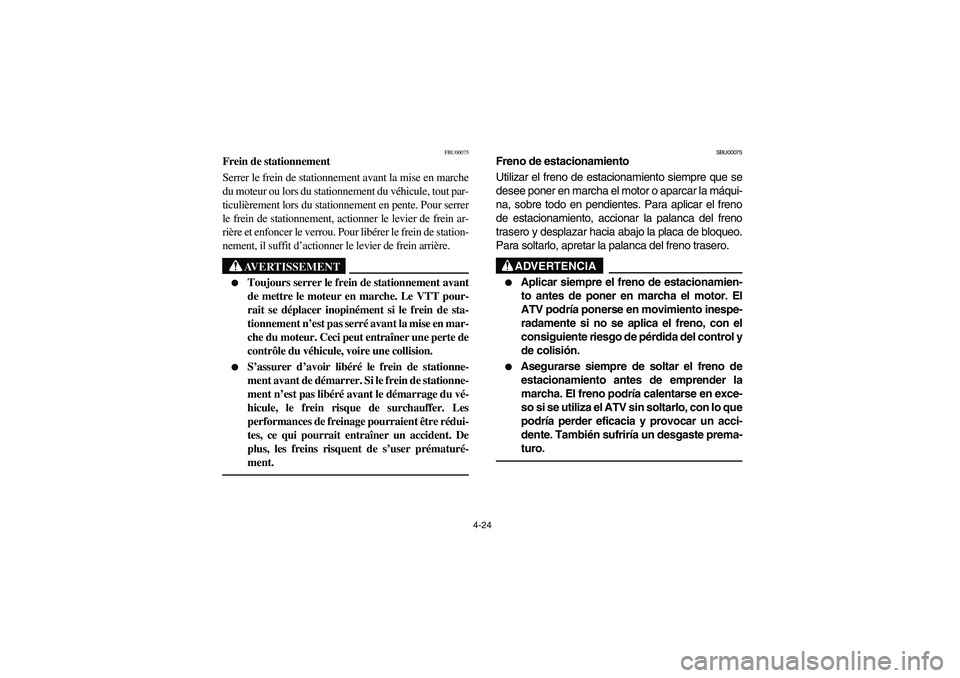

4-24
FBU00075
Frein de stationnement
Serrer le frein de stationnement avant la mise en marche
du moteur ou lors du stationnement du véhicule, tout par-
ticulièrement lors du stationnement en pente. Pour serrer
le frein de stationnement, actionner le levier de frein ar-
rière et enfoncer le verrou. Pour libérer le frein de station-
nement, il suffit d’actionner le levier de frein arrière.
AVERTISSEMENT
_

Toujours serrer le frein de stationnement avant
de mettre le moteur en marche. Le VTT pour-
rait se déplacer inopinément si le frein de sta-
tionnement n’est pas serré avant la mise en mar-
che du moteur. Ceci peut entraîner une perte de
contrôle du véhicule, voire une collision.


S’assurer d’avoir libéré le frein de stationne-
ment avant de démarrer. Si le frein de stationne-
ment n’est pas libéré avant le démarrage du vé-
hicule, le frein risque de surchauffer. Les
performances de freinage pourraient être rédui-
tes, ce qui pourrait entraîner un accident. De
plus, les freins risquent de s’user prématuré-
ment.
_
SBU00075
Freno de estacionamiento
Utilizar el freno de estacionamiento siempre que se
desee poner en marcha el motor o aparcar la máqui-
na, sobre todo en pendientes. Para aplicar el freno
de estacionamiento, accionar la palanca del freno
trasero y desplazar hacia abajo la placa de bloqueo.
Para soltarlo, apretar la palanca del freno trasero.
ADVERTENCIA
_

Aplicar siempre el freno de estacionamien-
to antes de poner en marcha el motor. El
ATV podría ponerse en movimiento inespe-
radamente si no se aplica el freno, con el
consiguiente riesgo de pérdida del control y
de colisión.


Asegurarse siempre de soltar el freno de
estacionamiento antes de emprender la
marcha. El freno podría calentarse en exce-
so si se utiliza el ATV sin soltarlo, con lo que
podría perder eficacia y provocar un acci-
dente. También sufriría un desgaste prema-
turo.
_
U5VH60.book Page 24 Wednesday, August 7, 2002 12:00 PM

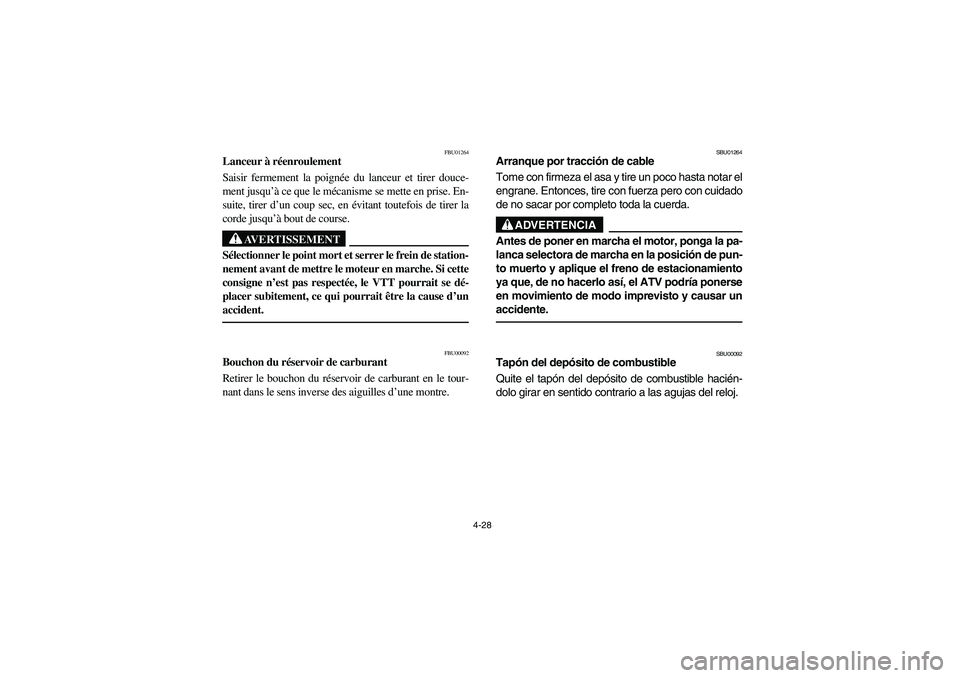

4-28
FBU01264
Lanceur à réenroulement
Saisir fermement la poignée du lanceur et tirer douce-
ment jusqu’à ce que le mécanisme se mette en prise. En-
suite, tirer d’un coup sec, en évitant toutefois de tirer la
corde jusqu’à bout de course.
AVERTISSEMENT
_ Sélectionner le point mort et serrer le frein de station-
nement avant de mettre le moteur en marche. Si cette
consigne n’est pas respectée, le VTT pourrait se dé-
placer subitement, ce qui pourrait être la cause d’un
accident. _
FBU00092
Bouchon du réservoir de carburant
Retirer le bouchon du réservoir de carburant en le tour-
nant dans le sens inverse des aiguilles d’une montre.
SBU01264
Arranque por tracción de cable
Tome con firmeza el asa y tire un poco hasta notar el
engrane. Entonces, tire con fuerza pero con cuidado
de no sacar por completo toda la cuerda.
ADVERTENCIA
_ Antes de poner en marcha el motor, ponga la pa-
lanca selectora de marcha en la posición de pun-
to muerto y aplique el freno de estacionamiento
ya que, de no hacerlo así, el ATV podría ponerse
en movimiento de modo imprevisto y causar un
accidente. _
SBU00092
Tapón del depósito de combustible
Quite el tapón del depósito de combustible hacién-
dolo girar en sentido contrario a las agujas del reloj.
U5VH60.book Page 28 Wednesday, August 7, 2002 12:00 PM

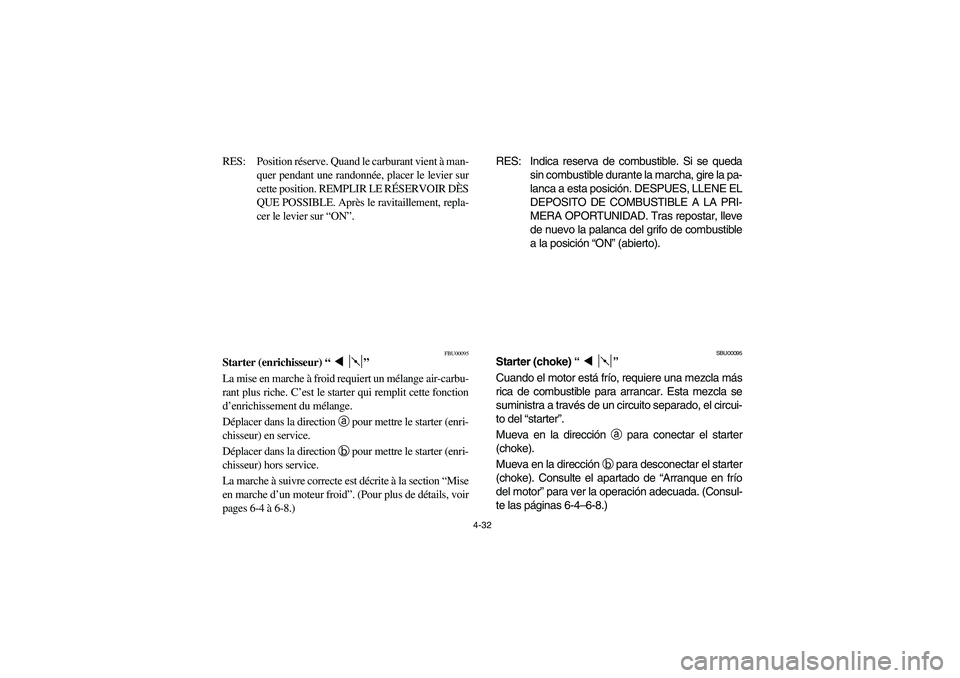

4-32
RES: Position réserve. Quand le carburant vient à man-
quer pendant une randonnée, placer le levier sur
cette position. REMPLIR LE RÉSERVOIR DÈS
QUE POSSIBLE. Après le ravitaillement, repla-
cer le levier sur “ON”.
FBU00095
Starter (enrichisseur) “”
La mise en marche à froid requiert un mélange air-carbu-
rant plus riche. C’est le starter qui remplit cette fonction
d’enrichissement du mélange.
Déplacer dans la direction a pour mettre le starter (enri-
chisseur) en service.
Déplacer dans la direction b pour mettre le starter (enri-
chisseur) hors service.
La marche à suivre correcte est décrite à la section “Mise
en marche d’un moteur froid”. (Pour plus de détails, voir
pages 6-4 à 6-8.)
RES: Indica reserva de combustible. Si se queda
sin combustible durante la marcha, gire la pa-
lanca a esta posición. DESPUES, LLENE EL
DEPOSITO DE COMBUSTIBLE A LA PRI-
MERA OPORTUNIDAD. Tras repostar, lleve
de nuevo la palanca del grifo de combustible
a la posición “ON” (abierto).
SBU00095
Starter (choke) “”
Cuando el motor está frío, requiere una mezcla más
rica de combustible para arrancar. Esta mezcla se
suministra a través de un circuito separado, el circui-
to del “starter”.
Mueva en la dirección
a para conectar el starter
(choke).
Mueva en la dirección
b para desconectar el starter
(choke). Consulte el apartado de “Arranque en frío
del motor” para ver la operación adecuada. (Consul-
te las páginas 6-4–6-8.)
U5VH60.book Page 32 Wednesday, August 7, 2002 12:00 PM

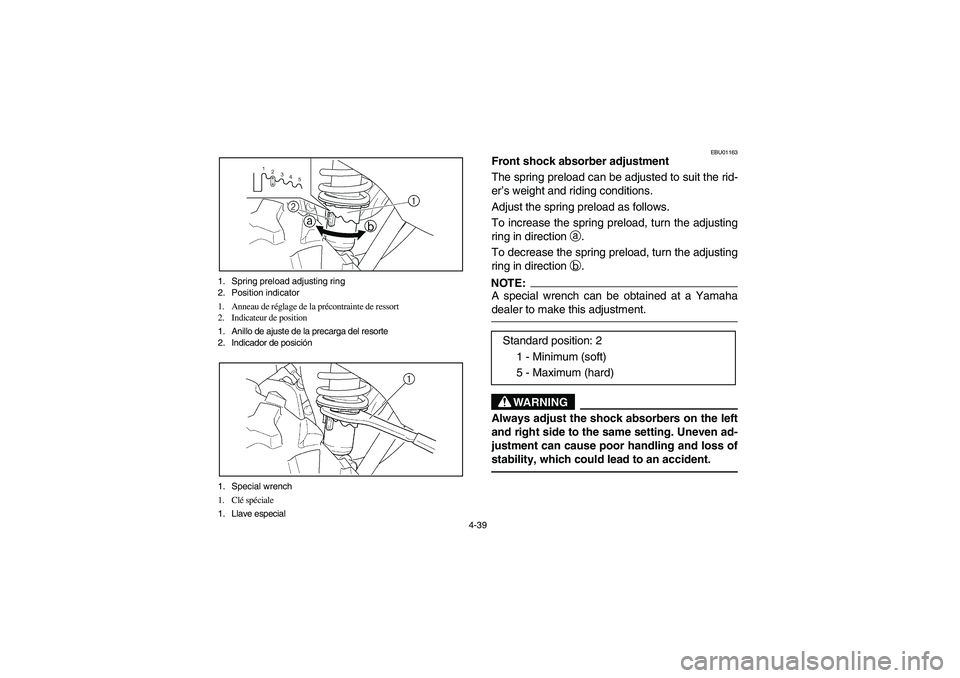

4-39 1. Spring preload adjusting ring
2. Position indicator
1. Anneau de réglage de la précontrainte de ressort
2. Indicateur de position
1. Anillo de ajuste de la precarga del resorte
2. Indicador de posición
1. Special wrench
1. Clé spéciale
1. Llave especial
EBU01163
Front shock absorber adjustment
The spring preload can be adjusted to suit the rid-
er’s weight and riding conditions.
Adjust the spring preload as follows.
To increase the spring preload, turn the adjusting
ring in direction
a.
To decrease the spring preload, turn the adjusting
ring in direction
b.NOTE:_ A special wrench can be obtained at a Yamaha
dealer to make this adjustment. _
WARNING
_ Always adjust the shock absorbers on the left
and right side to the same setting. Uneven ad-
justment can cause poor handling and loss of
stability, which could lead to an accident. _
Standard position: 2
1 - Minimum (soft)
5 - Maximum (hard)
U5VH60.book Page 39 Wednesday, August 7, 2002 12:00 PM

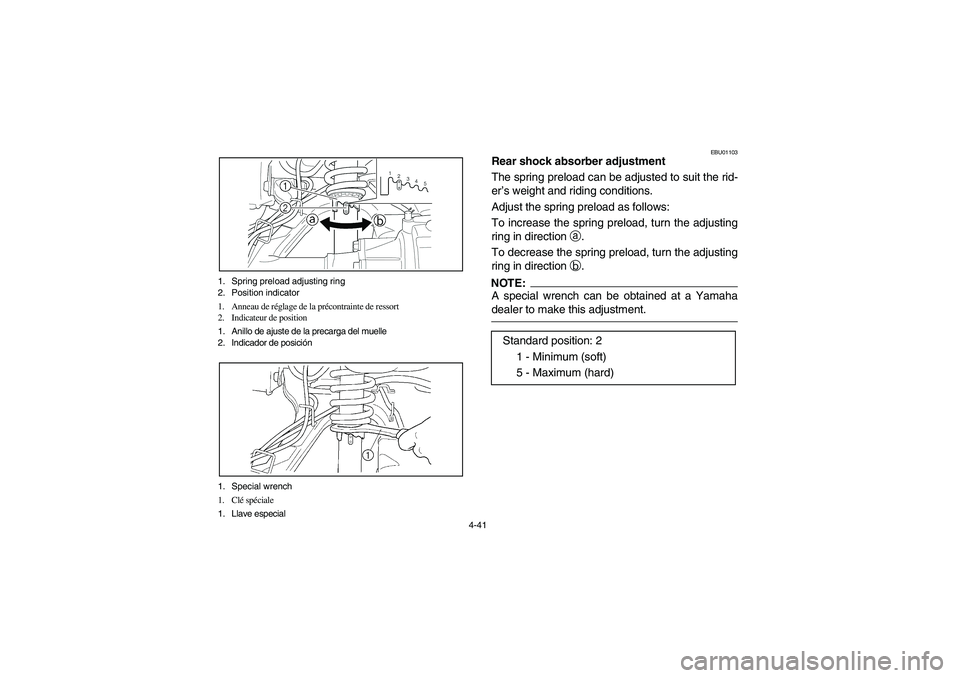

4-41 1. Spring preload adjusting ring
2. Position indicator
1. Anneau de réglage de la précontrainte de ressort
2. Indicateur de position
1. Anillo de ajuste de la precarga del muelle
2. Indicador de posición
1. Special wrench
1. Clé spéciale
1. Llave especial
EBU01103
Rear shock absorber adjustment
The spring preload can be adjusted to suit the rid-
er’s weight and riding conditions.
Adjust the spring preload as follows:
To increase the spring preload, turn the adjusting
ring in direction
a.
To decrease the spring preload, turn the adjusting
ring in direction
b.NOTE:_ A special wrench can be obtained at a Yamaha
dealer to make this adjustment. _
Standard position: 2
1 - Minimum (soft)
5 - Maximum (hard)
U5VH60.book Page 41 Wednesday, August 7, 2002 12:00 PM
