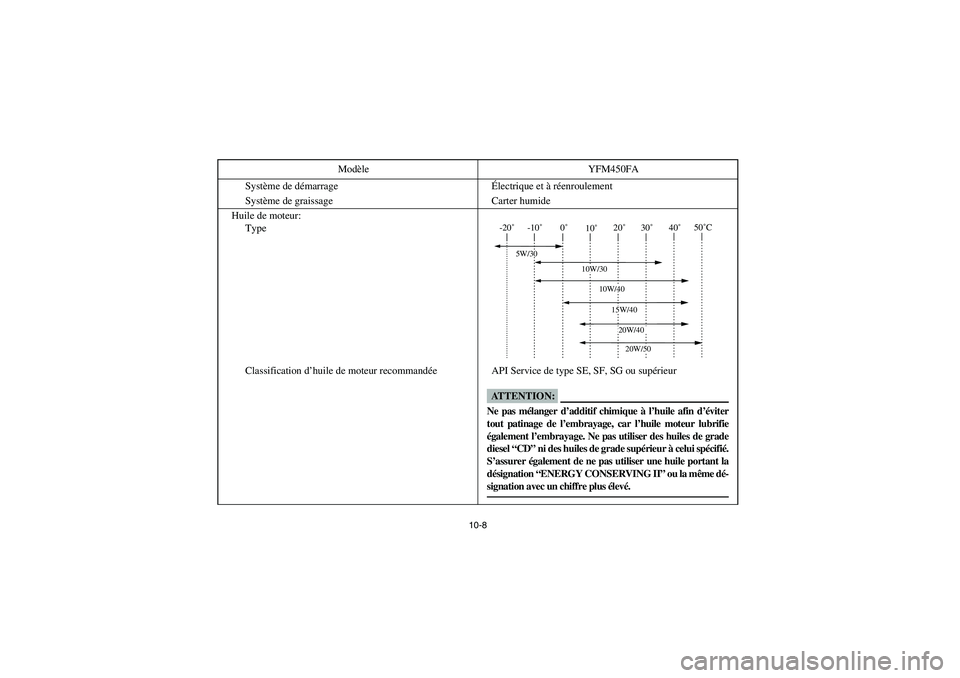

10-8
Système de démarrageÉlectrique et à réenroulement
Système de graissage Carter humide
Huile de moteur:
Type
Classification d’huile de moteur recommandée API Service de type SE, SF, SG ou supérieur Modèle YFM450FA
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile portant la
désignation “ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
U5ND60.book Page 8 Friday, May 10, 2002 12:10 PM

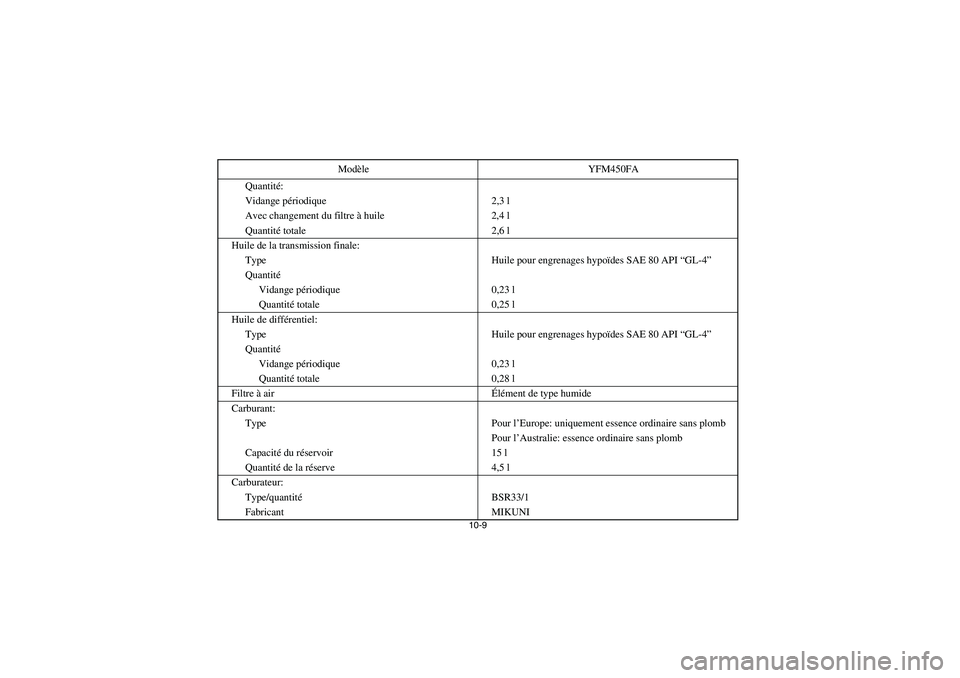

10-9
Quantité:
Vidange périodique 2,3 l
Avec changement du filtre à huile 2,4 l
Quantité totale 2,6 l
Huile de la transmission finale:
Type Huile pour engrenages hypoïdes SAE 80 API “GL-4”
Quantité
Vidange périodique 0,23 l
Quantité totale 0,25 l
Huile de différentiel:
Type Huile pour engrenages hypoïdes SAE 80 API “GL-4”
Quantité
Vidange périodique 0,23 l
Quantité totale 0,28 l
Filtre à airÉlément de type humide
Carburant:
Type Pour l’Europe: uniquement essence ordinaire sans plomb
Pour l’Australie: essence ordinaire sans plomb
Capacité du réservoir 15 l
Quantité de la réserve 4,5 l
Carburateur:
Type/quantitéBSR33/1
Fabricant MIKUNIModèle YFM450FA
U5ND60.book Page 9 Friday, May 10, 2002 12:10 PM

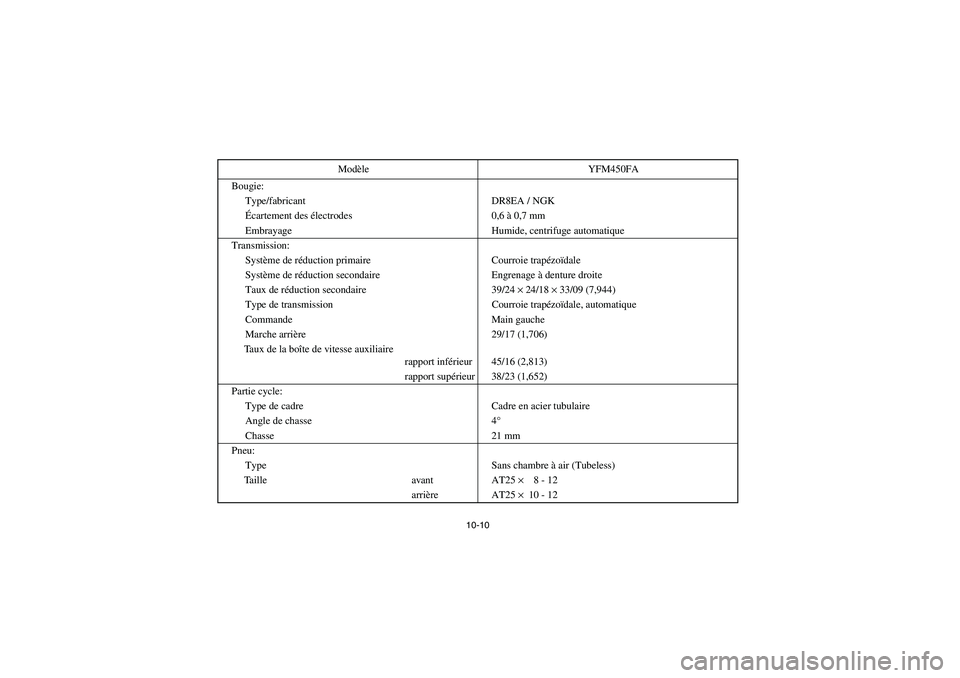

10-10
Bougie:
Type/fabricant DR8EA / NGK
Écartement des électrodes 0,6 à 0,7 mm
Embrayage Humide, centrifuge automatique
Transmission:
Système de réduction primaire Courroie trapézoïdale
Système de réduction secondaire Engrenage à denture droite
Taux de réduction secondaire 39/24 × 24/18 × 33/09 (7,944)
Type de transmission Courroie trapézoïdale, automatique
Commande Main gauche
Marche arrière 29/17 (1,706)
Taux de la boîte de vitesse auxiliaire
rapport inférieur 45/16 (2,813)
rapport supérieur 38/23 (1,652)
Partie cycle:
Type de cadre Cadre en acier tubulaire
Angle de chasse 4°
Chasse 21 mm
Pneu:
Type Sans chambre à air (Tubeless)
Taille avant AT25 ×8 - 12
arrière AT25 × 10 - 12 Modèle YFM450FA
U5ND60.book Page 10 Friday, May 10, 2002 12:10 PM

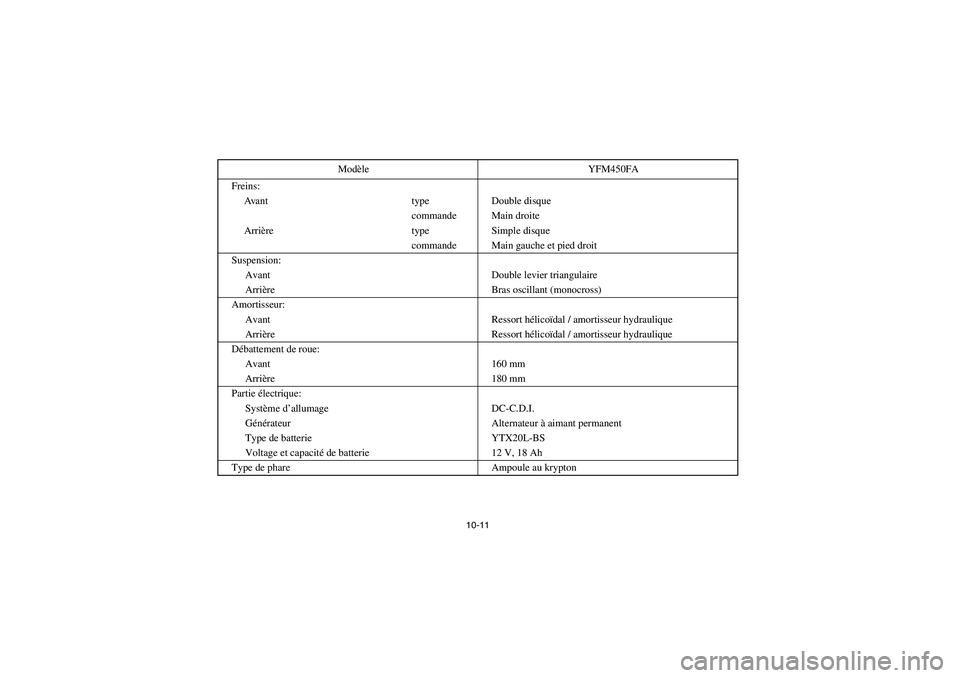

10-11
Freins:
Avant type Double disque
commande Main droite
Arrière type Simple disque
commande Main gauche et pied droit
Suspension:
Avant Double levier triangulaire
Arrière Bras oscillant (monocross)
Amortisseur:
Avant Ressort hélicoïdal / amortisseur hydraulique
Arrière Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
Avant 160 mm
Arrière 180 mm
Partie électrique:
Système d’allumage DC-C.D.I.
Générateur Alternateur à aimant permanent
Type de batterie YTX20L-BS
Voltage et capacité de batterie 12 V, 18 Ah
Type de phare Ampoule au kryptonModèle YFM450FA
U5ND60.book Page 11 Friday, May 10, 2002 12:10 PM

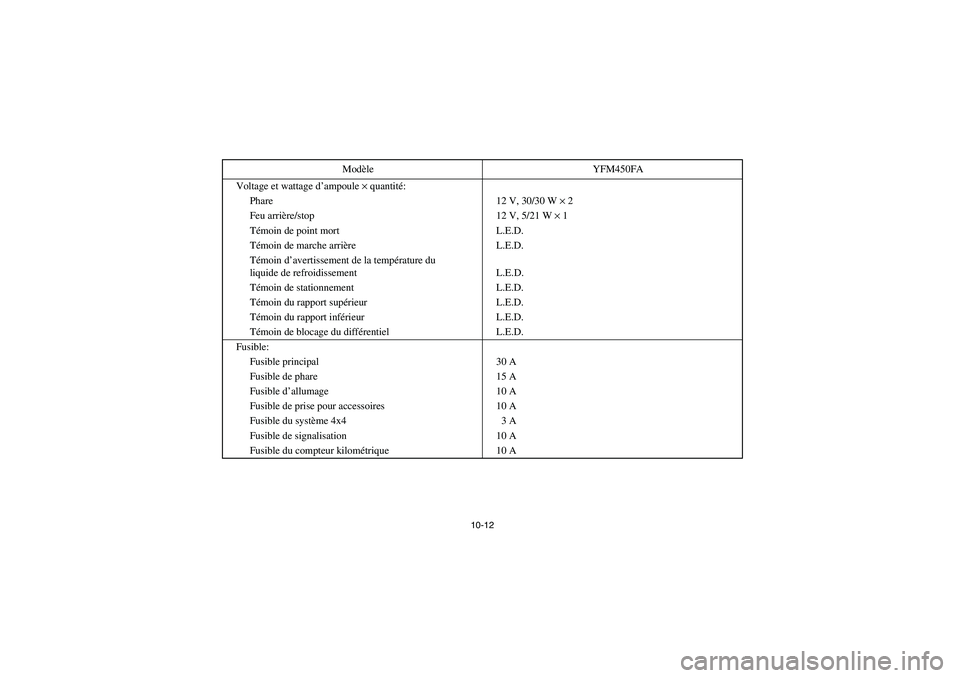

10-12
Voltage et wattage d’ampoule × quantité:
Phare 12 V, 30/30 W × 2
Feu arrière/stop 12 V, 5/21 W × 1
Témoin de point mort L.E.D.
Témoin de marche arrière L.E.D.
Témoin d’avertissement de la température du
liquide de refroidissement L.E.D.
Témoin de stationnement L.E.D.
Témoin du rapport supérieur L.E.D.
Témoin du rapport inférieur L.E.D.
Témoin de blocage du différentiel L.E.D.
Fusible:
Fusible principal 30 A
Fusible de phare 15 A
Fusible d’allumage 10 A
Fusible de prise pour accessoires 10 A
Fusible du système 4x4 3 A
Fusible de signalisation 10 A
Fusible du compteur kilométrique 10 A Modèle YFM450FA
U5ND60.book Page 12 Friday, May 10, 2002 12:10 PM

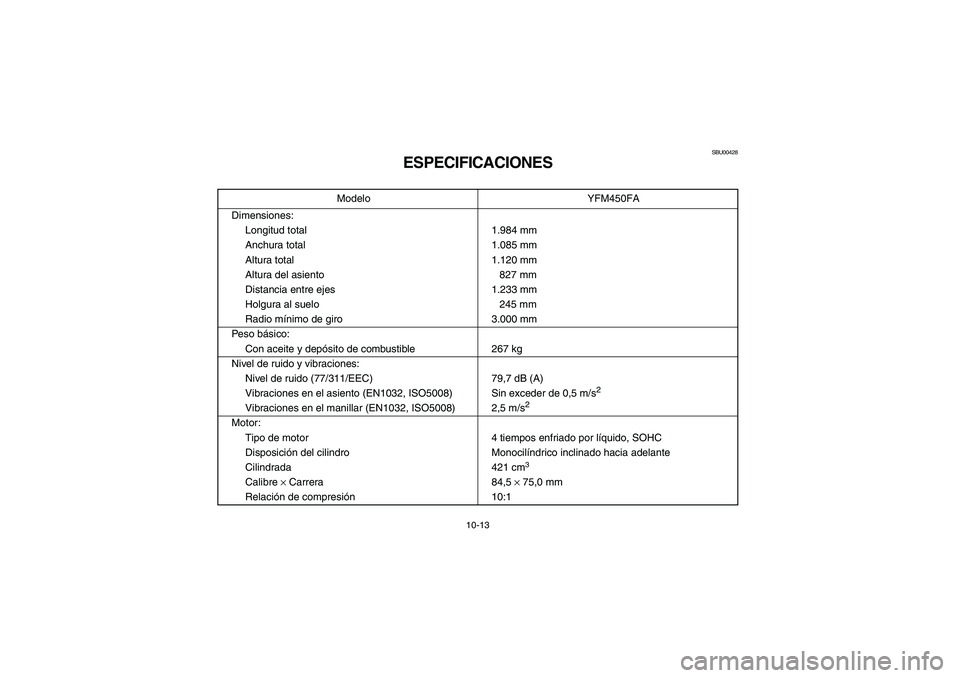

10-13
SBU00428
ESPECIFICACIONES
Modelo YFM450FA
Dimensiones:
Longitud total 1.984 mm
Anchura total 1.085 mm
Altura total 1.120 mm
Altura del asiento 827 mm
Distancia entre ejes 1.233 mm
Holgura al suelo 245 mm
Radio mínimo de giro 3.000 mm
Peso básico:
Con aceite y depósito de combustible 267 kg
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) 79,7 dB (A)
Vibraciones en el asiento (EN1032, ISO5008) Sin exceder de 0,5 m/s
2
Vibraciones en el manillar (EN1032, ISO5008) 2,5 m/s
2
Motor:
Tipo de motor 4 tiempos enfriado por líquido, SOHC
Disposición del cilindro Monocilíndrico inclinado hacia adelante
Cilindrada 421 cm
3
Calibre
× Carrera 84,5
× 75,0 mm
Relación de compresión 10:1
E-10-S.fm Page 13 Friday, May 10, 2002 6:02 PM

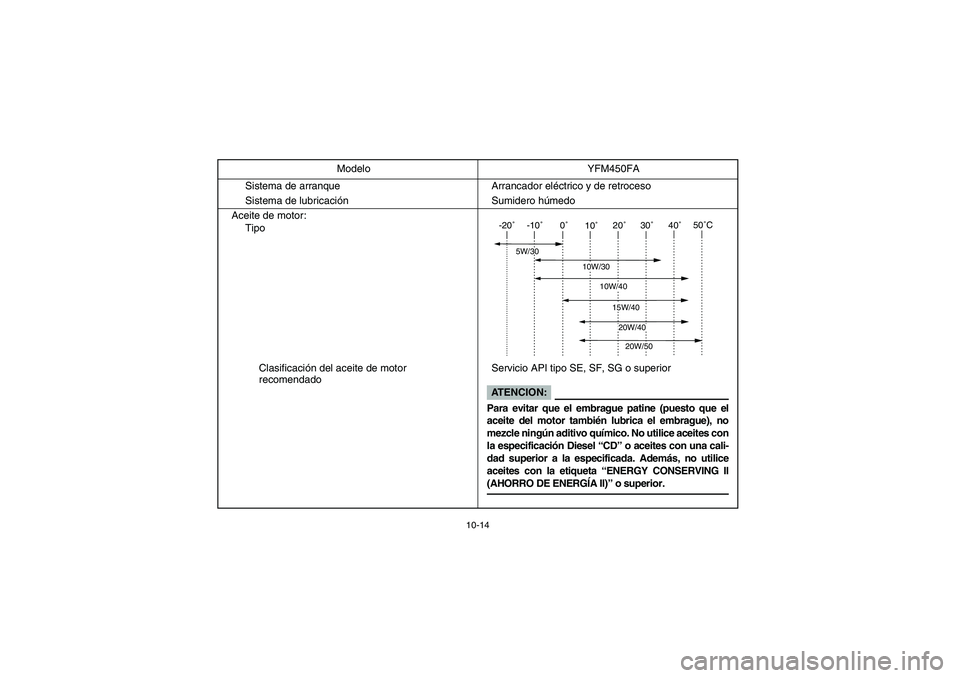

10-14
Sistema de arranque Arrancador eléctrico y de retroceso
Sistema de lubricación Sumidero húmedo
Aceite de motor:
Tipo
Clasificación del aceite de motor
recomendadoServicio API tipo SE, SF, SG o superior Modelo YFM450FA
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no
mezcle ningún aditivo químico. No utilice aceites con
la especificación Diesel “CD” o aceites con una cali-
dad superior a la especificada. Además, no utilice
aceites con la etiqueta “ENERGY CONSERVING II
(AHORRO DE ENERGÍA II)” o superior.
E-10-S.fm Page 14 Friday, May 10, 2002 6:02 PM

10-15
Cantidad:
Cambio de aceite periódico 2,3 L
Con reemplazo del filtro de aceite 2,4 L
Cantidad total 2,6 L
Aceite de engranaje final:
Tipo Aceite de engranajes Hipoidales SAE 80 API “GL-4”
Cantidad
Cambio de aceite periódico 0,23 L
Cantidad total 0,25 L
Aceite del diferential:
Tipo Aceite de engranajes Hipoidales SAE 80 API “GL-4”
Cantidad
Cambio de aceite periódico 0,23 L
Cantidad total 0,28 L
Filtro de aire: Elemento tipo húmedo
Combustible:
Tipo Para Europa: Sólo gasolina normal sin plomo
Para Australia: Sólo gasolina sin plomo
Capacidad del depósito de combustible 15 L
Cantidad de reserva de combustible 4,5 L
Carburador:
Tipo/cantidad BSR33/1
Fabricante MIKUNIModelo YFM450FA
E-10-S.fm Page 15 Friday, May 10, 2002 6:02 PM

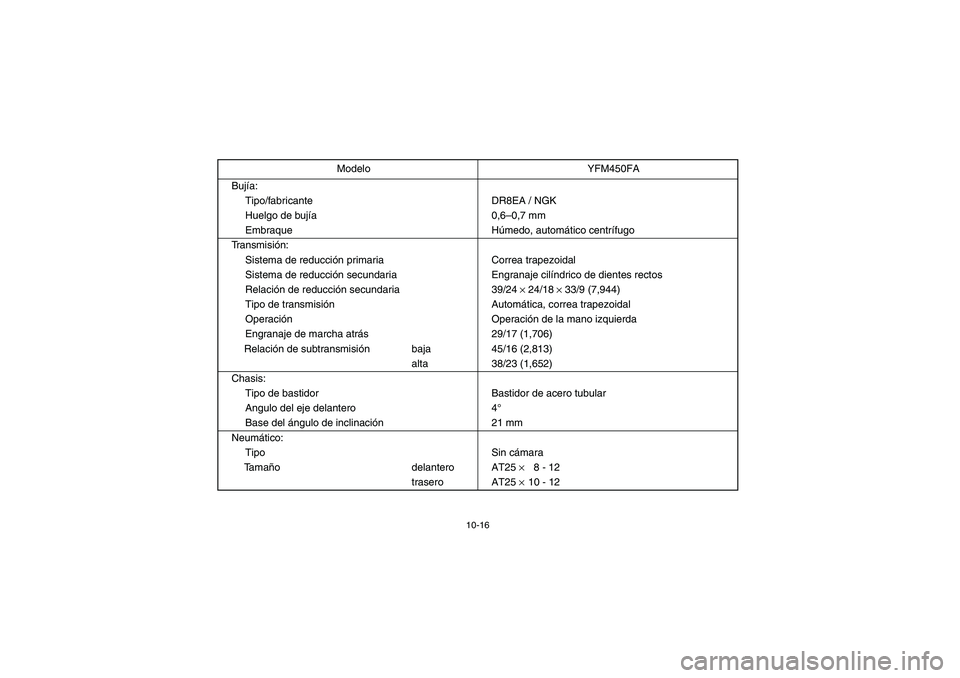

10-16
Bujía:
Tipo/fabricante DR8EA / NGK
Huelgo de bujía0,6–0,7 mm
Embraque Húmedo, automático centrífugo
Transmisión:
Sistema de reducción primaria Correa trapezoidal
Sistema de reducción secundaria Engranaje cilíndrico de dientes rectos
Relación de reducción secundaria 39/24
× 24/18
× 33/9 (7,944)
Tipo de transmisiónAutomática, correa trapezoidal
OperaciónOperación de la mano izquierda
Engranaje de marcha atrás 29/17 (1,706)
Relación de subtransmisión baja 45/16 (2,813)
alta 38/23 (1,652)
Chasis:
Tipo de bastidor Bastidor de acero tubular
Angulo del eje delantero 4°
Base del ángulo de inclinación 21 mm
Neumático:
Tipo Sin cámara
Ta m año delantero AT25
× 8 - 12
trasero AT25
×10 - 12 Modelo YFM450FA
E-10-S.fm Page 16 Friday, May 10, 2002 6:02 PM

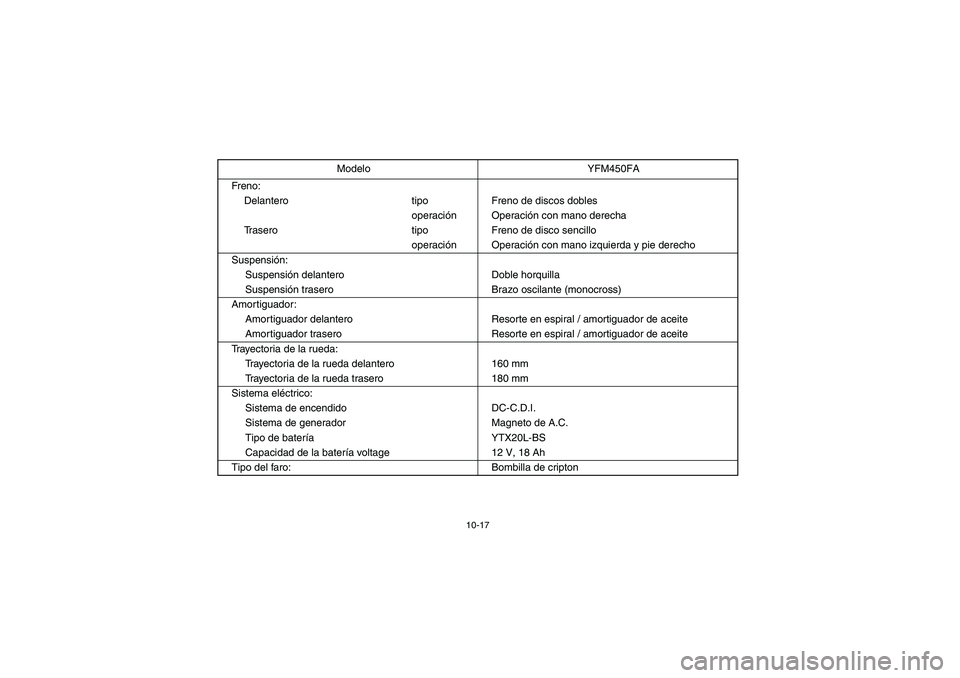

10-17
Freno:
Delantero tipo Freno de discos dobles
operaciónOperación con mano derecha
Trasero tipo Freno de disco sencillo
operaciónOperación con mano izquierda y pie derecho
Suspensión:
Suspensión delantero Doble horquilla
Suspensión trasero Brazo oscilante (monocross)
Amortiguador:
Amortiguador delantero Resorte en espiral / amortiguador de aceite
Amortiguador trasero Resorte en espiral / amortiguador de aceite
Trayectoria de la rueda:
Trayectoria de la rueda delantero 160 mm
Trayectoria de la rueda trasero 180 mm
Sistema eléctrico:
Sistema de encendido DC-C.D.I.
Sistema de generador Magneto de A.C.
Tipo de batería YTX20L-BS
Capacidad de la batería voltage 12 V, 18 Ah
Tipo del faro: Bombilla de criptonModelo YFM450FA
E-10-S.fm Page 17 Friday, May 10, 2002 6:02 PM
