YAMAHA KODIAK 450 2006 Manuale de Empleo (in Spanish)

8-18
FBU00614

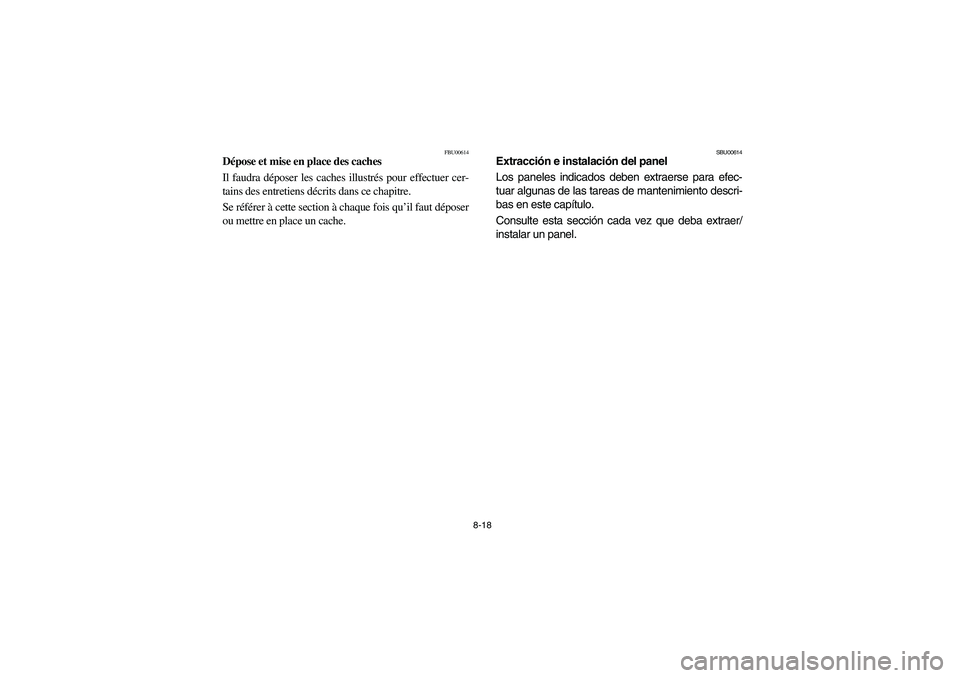

Dépose et mise en place des caches
Il faudra déposer les caches illustrés pour effectuer cer-
tains des entretiens décrits dans ce chapitre.
Se référer à cette section à chaque fois qu’il faut déposer
ou mettre en place un cache.
SBU00614
Extracción e instalación del panel
Los paneles indicados deben extraerse para efec-
tuar algunas de las tareas de mantenimiento descri-
bas en este capítulo.
Consulte esta sección cada vez que deba extraer/
instalar un panel.
EE.book Page 18 Wednesday, May 11, 2005 1:21 PM

8-19
EBU00700

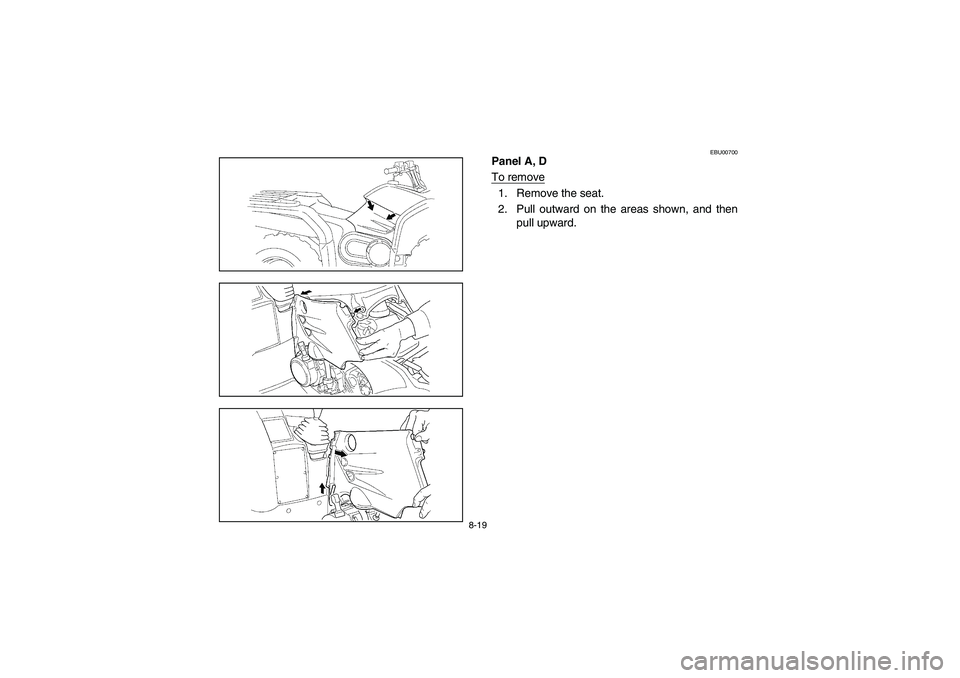

Panel A, D
To remove1. Remove the seat.
2. Pull outward on the areas shown, and then
pull upward.
EE.book Page 19 Wednesday, May 11, 2005 1:21 PM

8-20
FBU00700

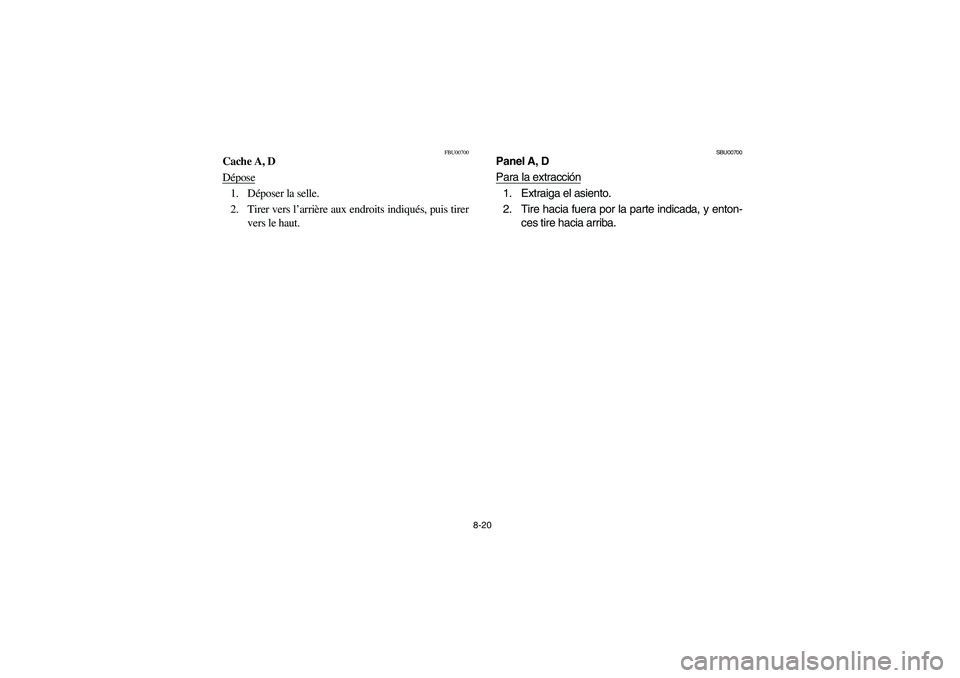

Cache A, D
Dépose1. Déposer la selle.
2. Tirer vers l’arrière aux endroits indiqués, puis tirer
vers le haut.
SBU00700
Panel A, D
Para la extracción1. Extraiga el asiento.
2. Tire hacia fuera por la parte indicada, y enton-
ces tire hacia arriba.
EE.book Page 20 Wednesday, May 11, 2005 1:21 PM

8-21

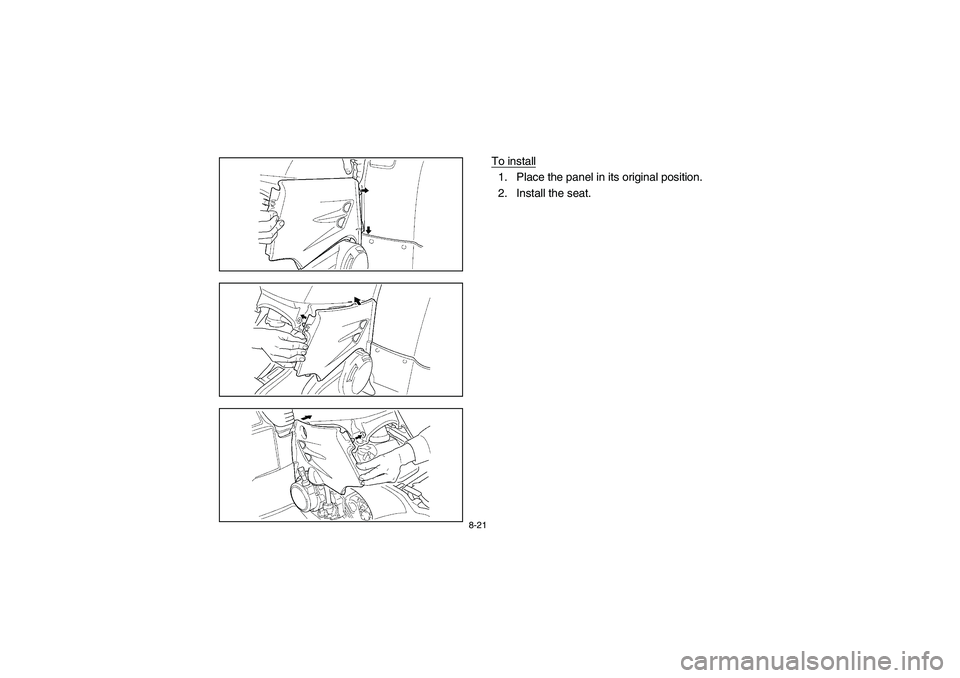

To install1. Place the panel in its original position.
2. Install the seat.
EE.book Page 21 Wednesday, May 11, 2005 1:21 PM

8-22

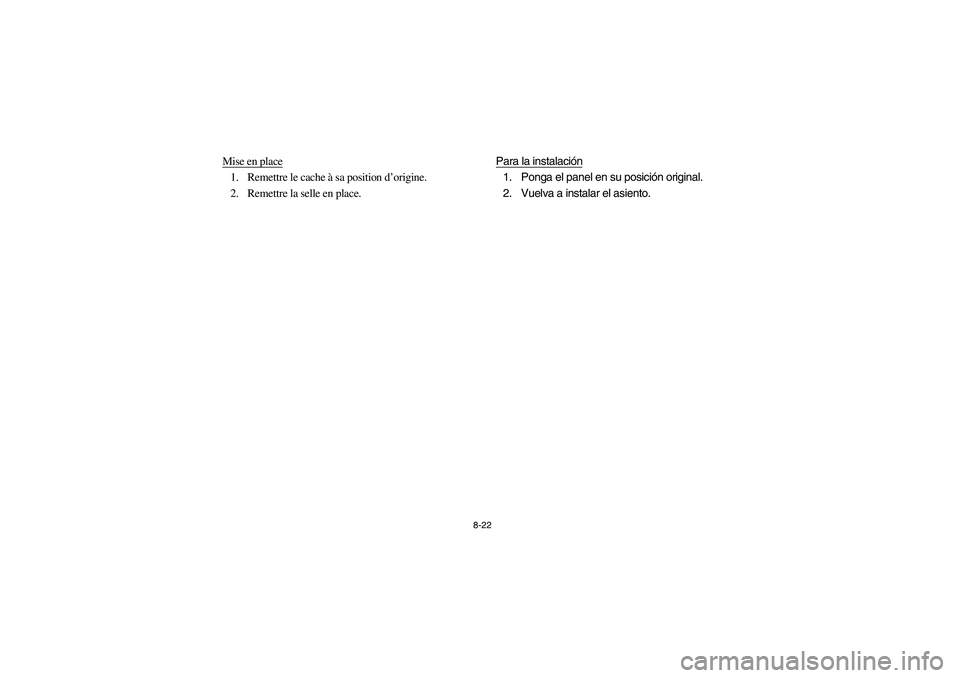

Mise en place1. Remettre le cache à sa position d’origine.
2. Remettre la selle en place. Para la instalación
1. Ponga el panel en su posición original.
2. Vuelva a instalar el asiento.
EE.book Page 22 Wednesday, May 11, 2005 1:21 PM

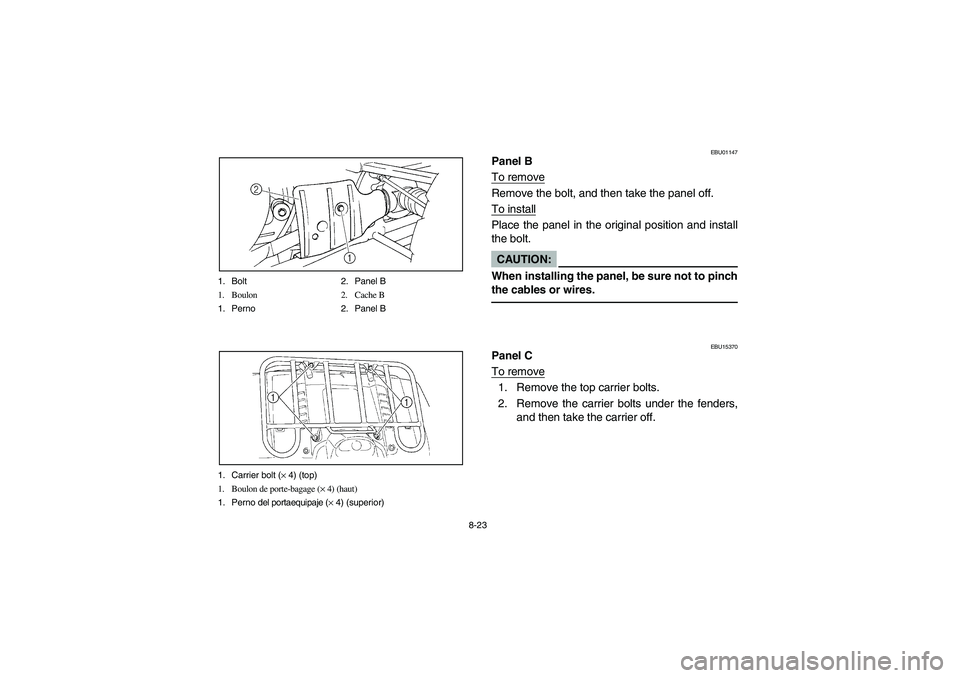

8-23 1. Bolt 2. Panel B
1. Boulon 2. Cache B
1. Perno 2. Panel B
1. Carrier bolt (× 4) (top)
1. Boulon de porte-bagage (× 4) (haut)
1. Perno del portaequipaje (× 4) (superior)
EBU01147
Panel B
To removeRemove the bolt, and then take the panel off.
To installPlace the panel in the original position and install
the bolt.CAUTION:_ When installing the panel, be sure not to pinch
the cables or wires. _
EBU15370
Panel C
To remove1. Remove the top carrier bolts.
2. Remove the carrier bolts under the fenders,
and then take the carrier off.
EE.book Page 23 Wednesday, May 11, 2005 1:21 PM

8-24
FBU01147

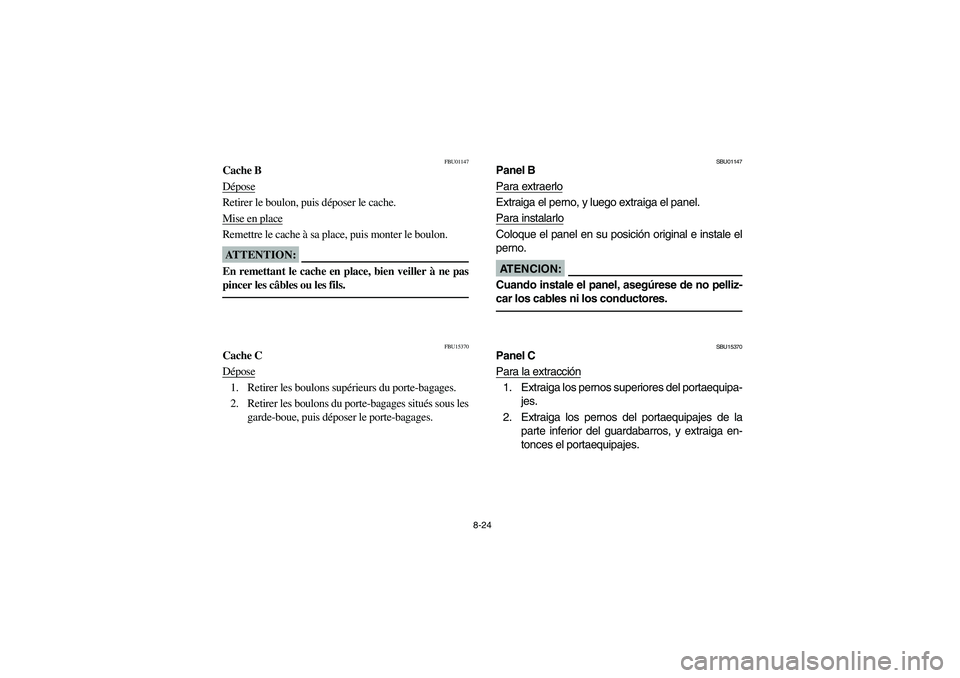

Cache B
DéposeRetirer le boulon, puis déposer le cache.
Mise en placeRemettre le cache à sa place, puis monter le boulon.ATTENTION:_ En remettant le cache en place, bien veiller à ne pas
pincer les câbles ou les fils. _
FBU15370
Cache C
Dépose1. Retirer les boulons supérieurs du porte-bagages.
2. Retirer les boulons du porte-bagages situés sous les
garde-boue, puis déposer le porte-bagages.
SBU01147
Panel B
Para extraerloExtraiga el perno, y luego extraiga el panel.
Para instalarloColoque el panel en su posición original e instale el
perno.AT E N C I O N :_ Cuando instale el panel, asegúrese de no pelliz-
car los cables ni los conductores. _
SBU15370
Panel C
Para la extracción1. Extraiga los pernos superiores del portaequipa-
jes.
2. Extraiga los pernos del portaequipajes de la
parte inferior del guardabarros, y extraiga en-
tonces el portaequipajes.
EE.book Page 24 Wednesday, May 11, 2005 1:21 PM

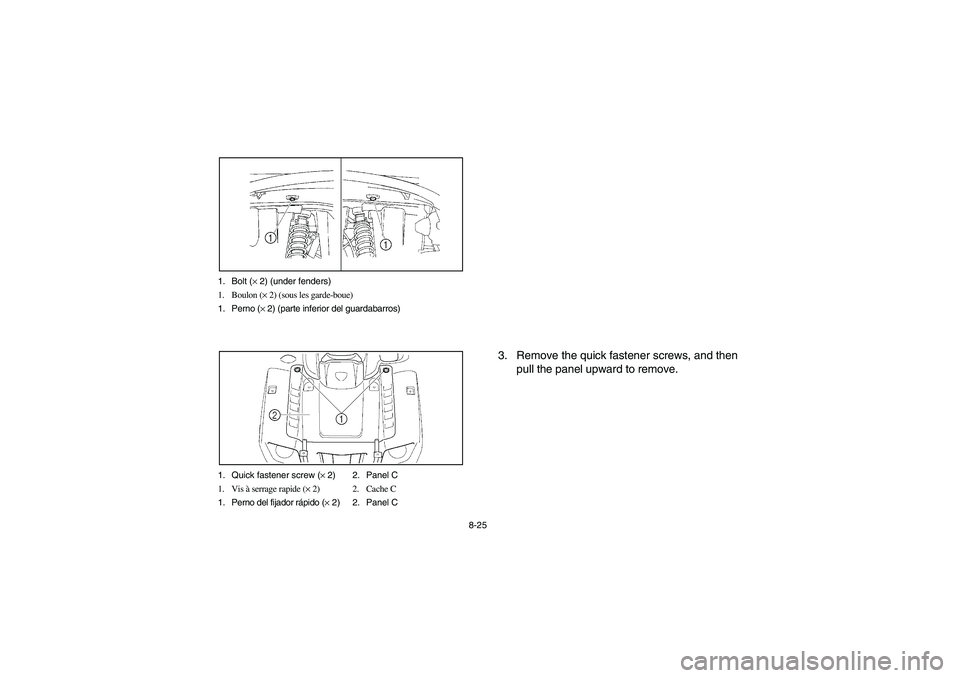

8-25 1. Bolt (× 2) (under fenders)
1. Boulon (× 2) (sous les garde-boue)
1. Perno (× 2) (parte inferior del guardabarros)
1. Quick fastener screw (× 2) 2. Panel C
1. Vis à serrage rapide (× 2) 2. Cache C
1. Perno del fijador rápido (× 2) 2. Panel C
3. Remove the quick fastener screws, and then
pull the panel upward to remove.
EE.book Page 25 Wednesday, May 11, 2005 1:21 PM

8-26

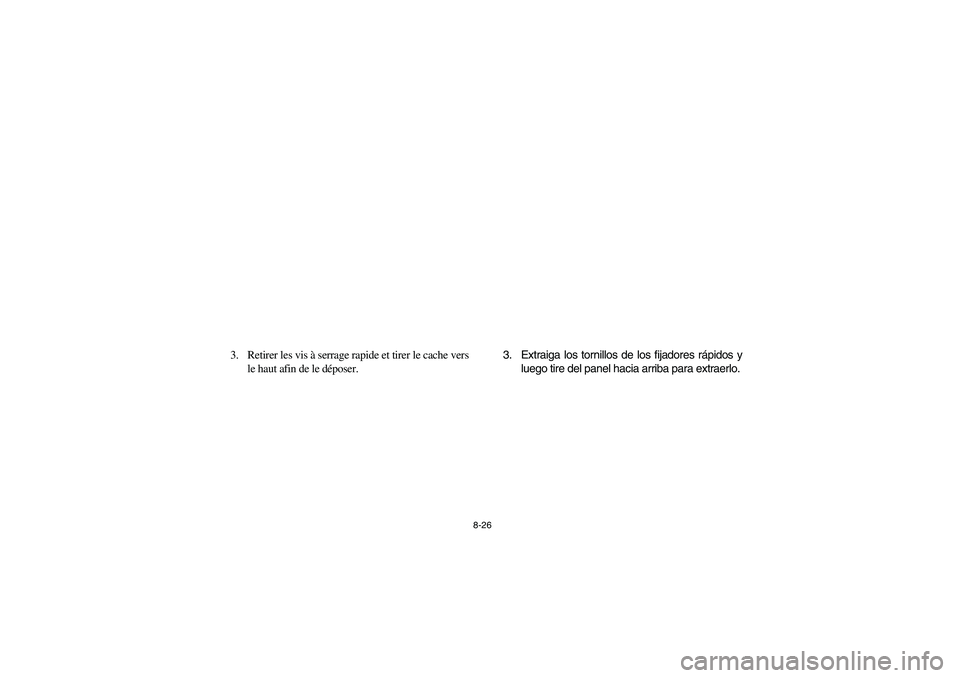

3. Retirer les vis à serrage rapide et tirer le cache vers
le haut afin de le déposer.3. Extraiga los tornillos de los fijadores rápidos y
luego tire del panel hacia arriba para extraerlo.
EE.book Page 26 Wednesday, May 11, 2005 1:21 PM

8-27

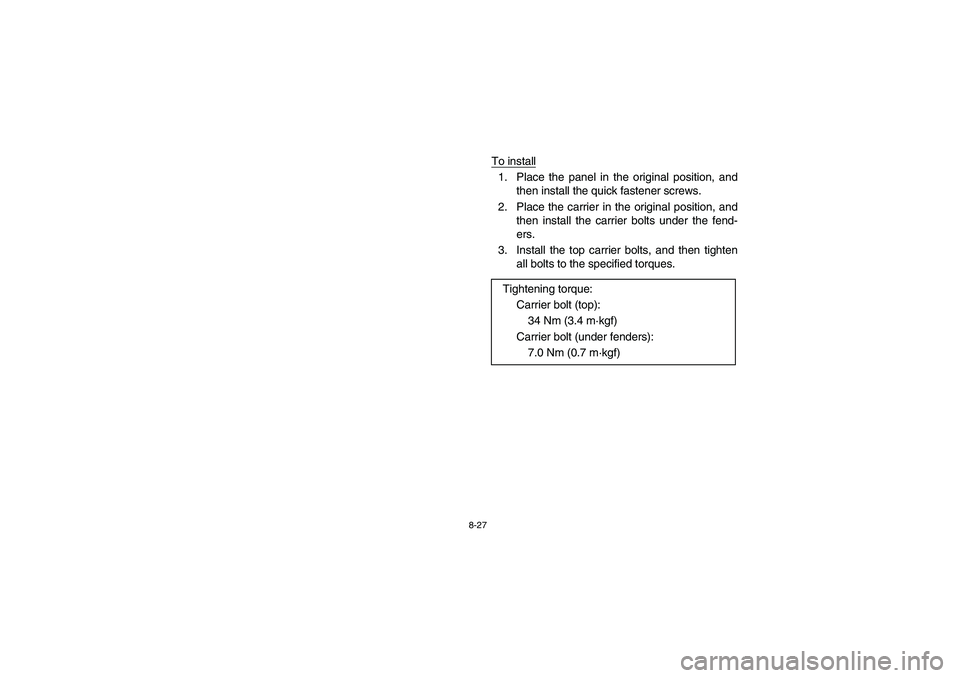

To install1. Place the panel in the original position, and
then install the quick fastener screws.
2. Place the carrier in the original position, and
then install the carrier bolts under the fend-
ers.
3. Install the top carrier bolts, and then tighten
all bolts to the specified torques.
Tightening torque:
Carrier bolt (top):
34 Nm (3.4 m·kgf)
Carrier bolt (under fenders):
7.0 Nm (0.7 m·kgf)
EE.book Page 27 Wednesday, May 11, 2005 1:21 PM
