YAMAHA KODIAK 450 2006 Manuale de Empleo (in Spanish)

10-12
Voltage et wattage d’ampoule × quantité:
Phare 12 V 30 W/30 W × 2
Feu arrière/stop 12 V 5 W/21 W × 1
Témoin de point mort LED
Témoin de marche arrière LED
Témoin d’avertissement de la température du
liquide de refroidissement LED
Témoin de stationnement LED
Témoin du rapport supérieur LED
Témoin du rapport inférieur LED
Témoin de blocage du différentiel LED
Fusible:
Fusible principal 30,0 A
Fusible de phare 15,0 A
Fusible d’allumage 10,0 A
Fusible de prise pour accessoires 10,0 A
Fusible du système quatre roues motrices 3,0 A
Fusible du système de signalisation 10,0 A
Fusible de sauvegarde 10,0 AModèle YFM450FAV
EE.book Page 12 Wednesday, May 11, 2005 1:21 PM

10-13
SBU00428
ESPECIFICACIONES
Modelo YFM450FAV
Dimensiones:
Longitud total 1.993 mm
Anchura total 1.093 mm
Altura total 1.120 mm
Altura del asiento 830 mm
Distancia entre ejes 1.233 mm
Holgura al suelo 245 mm
Radio mínimo de giro 3.000 mm
Peso básico:
Con aceite y depósito de combustible Para Europa 285 kg
Para Oceanía 289 kg
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) (Para Europa) 78,3 dB (A)
Vibraciones en el asiento (EN1032, ISO5008)
(Para Europa) Sin exceder de 0,5 m/s
2
Vibraciones en el manillar (EN1032, ISO5008)
(Para Europa) Sin exceder de 2,5 m/s2
Motor:
Tipo de motor 4 tiempos enfriado por líquido, SOHC
Disposición del cilindro Monocilíndrico inclinado hacia adelante
Cilindrada 421,0 cm
3
Calibre
× Carrera 84,5
× 75,0 mm
Relación de compresión 10,0:1
EE.book Page 13 Wednesday, May 11, 2005 1:21 PM

10-14
Sistema de arranque Arrancador eléctrico y de retroceso
Sistema de lubricación Sumidero húmedo
Aceite de motor:
Tipo
Clasificación del aceite de motor
recomendadoServicio API tipo SE, SF, SG o superior Modelo YFM450FAV
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no
mezcle ningún aditivo químico. No utilice aceites con
la especificación Diesel “CD” o aceites con una cali-
dad superior a la especificada. Además, no utilice
aceites con la etiqueta “ENERGY CONSERVING II
(AHORRO DE ENERGÍA II)” o superior.
EE.book Page 14 Wednesday, May 11, 2005 1:21 PM

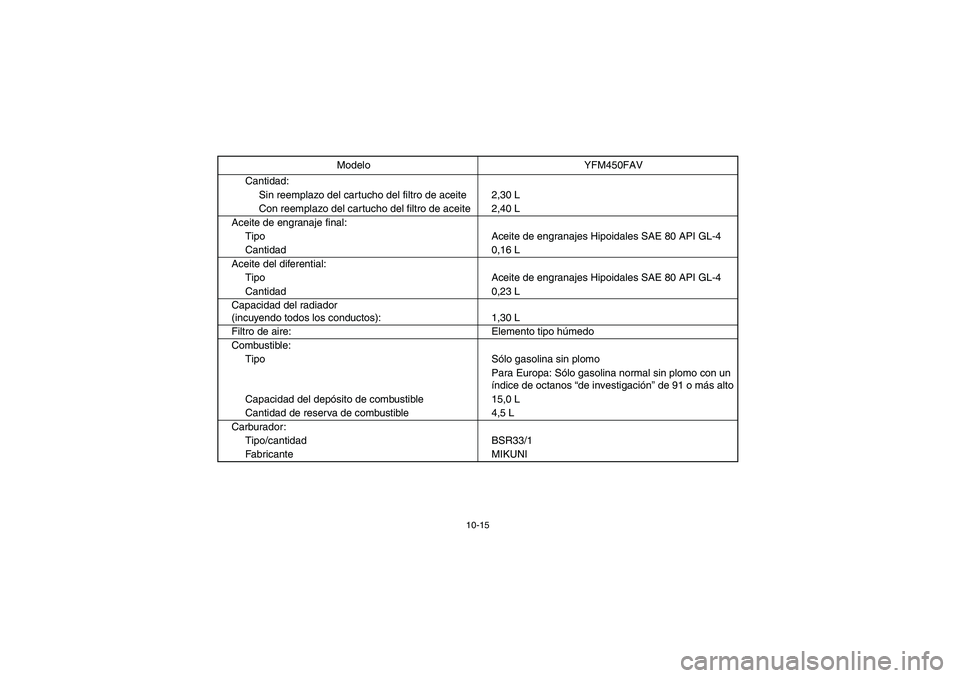

10-15
Cantidad:
Sin reemplazo del cartucho del filtro de aceite 2,30 L
Con reemplazo del cartucho del filtro de aceite 2,40 L
Aceite de engranaje final:
Tipo Aceite de engranajes Hipoidales SAE 80 API GL-4
Cantidad 0,16 L
Aceite del diferential:
Tipo Aceite de engranajes Hipoidales SAE 80 API GL-4
Cantidad 0,23 L
Capacidad del radiador
(incuyendo todos los conductos): 1,30 L
Filtro de aire: Elemento tipo húmedo
Combustible:
Tipo Sólo gasolina sin plomo
Para Europa: Sólo gasolina normal sin plomo con un
índice de octanos “de investigación” de 91 o más alto
Capacidad del depósito de combustible 15,0 L
Cantidad de reserva de combustible 4,5 L
Carburador:
Tipo/cantidad BSR33/1
Fabricante MIKUNIModelo YFM450FAV
EE.book Page 15 Wednesday, May 11, 2005 1:21 PM

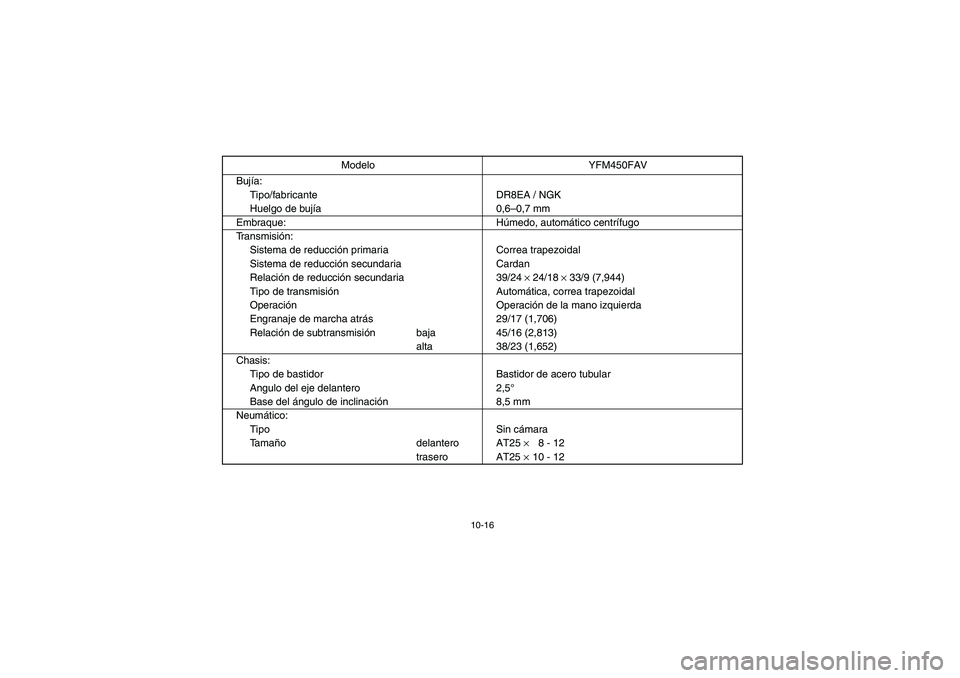

10-16
Bujía:
Tipo/fabricante DR8EA / NGK
Huelgo de bujía0,6–0,7 mm
Embraque: Húmedo, automático centrífugo
Transmisión:
Sistema de reducción primaria Correa trapezoidal
Sistema de reducción secundaria Cardan
Relación de reducción secundaria 39/24
× 24/18
× 33/9 (7,944)
Tipo de transmisión Automática, correa trapezoidal
Operación Operación de la mano izquierda
Engranaje de marcha atrás 29/17 (1,706)
Relación de subtransmisión baja 45/16 (2,813)
alta 38/23 (1,652)
Chasis:
Tipo de bastidor Bastidor de acero tubular
Angulo del eje delantero 2,5°
Base del ángulo de inclinación8,5 mm
Neumático:
Tipo Sin cámara
Ta m año delantero AT25
× 8 - 12
trasero AT25
×10 - 12 Modelo YFM450FAV
EE.book Page 16 Wednesday, May 11, 2005 1:21 PM

10-17
Freno:
Delantero tipo Freno de discos dobles
operaciónOperación con mano derecha
Trasero tipo Freno de disco sencillo
operaciónOperación con mano izquierda y pie derecho
Suspensión:
Suspensión delantero Doble horquilla
Suspensión trasero Doble horquilla
Amortiguador:
Amortiguador delantero Resorte en espiral / amortiguador de aceite
Amortiguador trasero Resorte en espiral / amortiguador de aceite
Trayectoria de la rueda:
Trayectoria de la rueda delantero 160,0 mm
Trayectoria de la rueda trasero 180,0 mm
Sistema eléctrico:
Sistema de encendido DC-C.D.I.
Sistema de generador Magneto de A.C.
Tipo de batería YTX20L-BS
Capacidad de la batería voltage 12 V 18,0 Ah
Tipo del faro: Bombilla halógena Modelo YFM450FAV
EE.book Page 17 Wednesday, May 11, 2005 1:21 PM

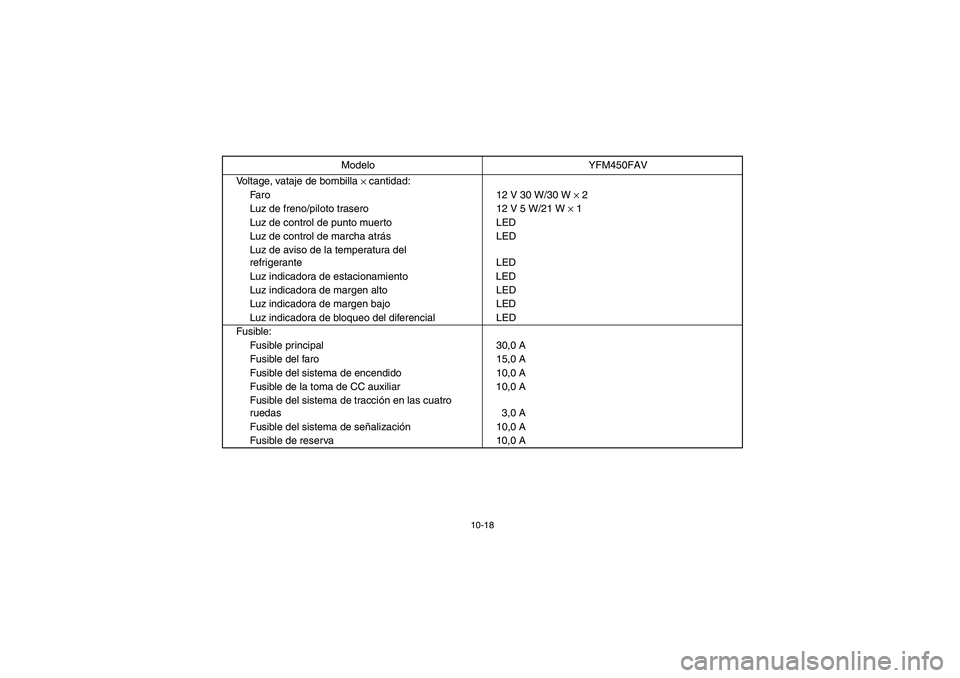

10-18
Voltage, vataje de bombilla
× cantidad:
Faro 12 V 30 W/30 W
× 2
Luz de freno/piloto trasero 12 V 5 W/21 W
× 1
Luz de control de punto muerto LED
Luz de control de marcha atrásLED
Luz de aviso de la temperatura del
refrigerante LED
Luz indicadora de estacionamiento LED
Luz indicadora de margen alto LED
Luz indicadora de margen bajo LED
Luz indicadora de bloqueo del diferencial LED
Fusible:
Fusible principal 30,0 A
Fusible del faro 15,0 A
Fusible del sistema de encendido 10,0 A
Fusible de la toma de CC auxiliar 10,0 A
Fusible del sistema de tracción en las cuatro
ruedas 3,0 A
Fusible del sistema de señalización10,0 A
Fusible de reserva 10,0 AModelo YFM450FAV
EE.book Page 18 Wednesday, May 11, 2005 1:21 PM

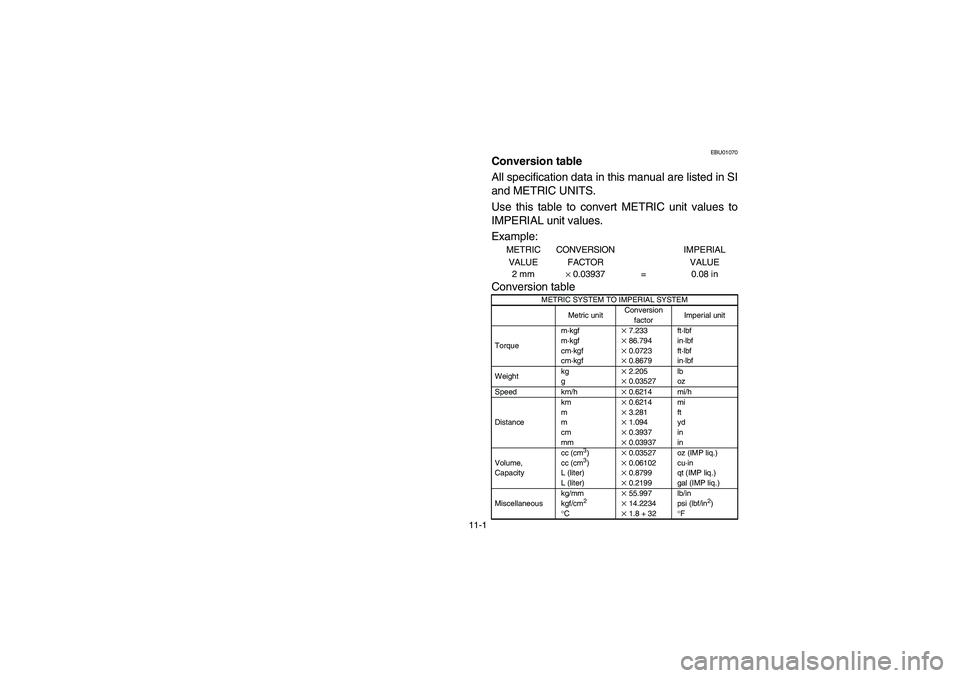

11-1
EBU01070
Conversion tableACS-02EAll specification data in this manual are listed in SI
and METRIC UNITS.
Use this table to convert METRIC unit values to
IMPERIAL unit values.
Example:
METRIC
VALUECONVERSION
FACTORIMPERIAL
VALUE
2 mm× 0.03937 = 0.08 in
Conversion table
METRIC SYSTEM TO IMPERIAL SYSTEM
Metric unitConversion
factorImperial unit
Torquem·kgf
m·kgf
cm·kgf
cm·kgf
× 7.233× 86.794× 0.0723× 0.8679ft·lbf
in·lbf
ft·lbf
in·lbf
Weightkg
g× 2.205× 0.03527lb
oz
Speed km/h× 0.6214 mi/h
Distancekm
m
m
cm
mm× 0.6214× 3.281× 1.094× 0.3937× 0.03937mi
ft
yd
in
in
Volume,
Capacitycc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0.03527× 0.06102× 0.8799× 0.2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Miscellaneouskg/mm
kgf/cm
2
°
C
× 55.997× 14.2234× 1.8 + 32 lb/in
psi (lbf/in
2)
°
F
EE.book Page 1 Wednesday, May 11, 2005 1:21 PM

11-2
11
FBU01070
Tableau de conversionACS-02FToutes les données techniques figurant dans ce manuel
sont exprimées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données
métriques en données impériales.
Exemple :MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×
0,03937 = 0,08 inTableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm
3)
cc (cm3)
l (litres)
l (litres)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
SBU01070
Tabla de conversiónACS-02STodos los datos de especificaciones que figuran en
este manual se expresan en SI y UNIDADES MÉ-
TRICAS.
Utilice esta tabla para convertir los valores en unida-
des MÉTRICAS a unidades IMPERIALES.
Ejemplo:MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 inTabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métricaFactor de
conversiónUnidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocidad km/h× 0,6214 mi/h
Distanciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm
3)
cc (cm3)
L (litros)
L (litros)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
EE.book Page 2 Wednesday, May 11, 2005 1:21 PM
