8-124
FBU00385
Entretien de la batterie
1. Si la machine doit rester inutilisée pendant un mois
ou plus, enlever la batterie et la conserver dans un
endroit frais et sombre. Recharger la batterie à fond
avant de la remonter.ATTENTION:_ Un chargeur spécial (tension/courant constants ou
tension constante) est nécessaire pour recharger une
batterie de type scellé. L’utilisation d’un chargeur de
type conventionnel peut raccourcir la durée de servi-
ce de la batterie. _2. En remontant la batterie dans le véhicule, toujours
veiller à ce que les connexions soient effectuées
correctement.
SBU00385
Mantenimiento de la batería
1. Cuando no vaya a utilizar la máquina durante
un mes o más, desmonte la batería y guárdela
en un sitio oscuro y fresco. Recárgue la batería
completamente antes de montarla de nuevo.AT E N C I O N :_ Se necesita un cargador de batería especial (ten-
sión/corriente constante o tensión constante)
para recargar esta batería. El uso de un cargador
convencional podría acortar la vida útil de la ba-
tería. _2. Cuando monte de nuevo la batería en la má-
quina, asegúrese siempre de efectuar correcta-
mente las conexiones.
EE.book Page 124 Wednesday, May 11, 2005 1:21 PM

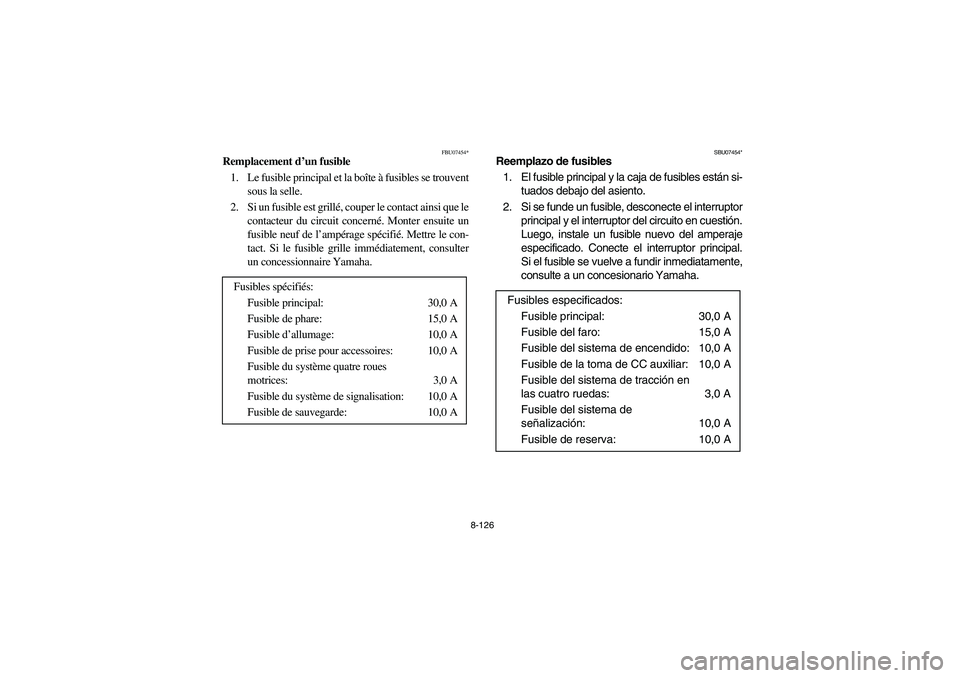

8-126
FBU07454*
Remplacement d’un fusible
1. Le fusible principal et la boîte à fusibles se trouvent
sous la selle.
2. Si un fusible est grillé, couper le contact ainsi que le
contacteur du circuit concerné. Monter ensuite un
fusible neuf de l’ampérage spécifié. Mettre le con-
tact. Si le fusible grille immédiatement, consulter
un concessionnaire Yamaha.
Fusibles spécifiés:
Fusible principal: 30,0 A
Fusible de phare: 15,0 A
Fusible d’allumage: 10,0 A
Fusible de prise pour accessoires: 10,0 A
Fusible du système quatre roues
motrices: 3,0 A
Fusible du système de signalisation: 10,0 A
Fusible de sauvegarde: 10,0 A
SBU07454*
Reemplazo de fusibles
1. El fusible principal y la caja de fusibles están si-
tuados debajo del asiento.
2. Si se funde un fusible, desconecte el interruptor
principal y el interruptor del circuito en cuestión.
Luego, instale un fusible nuevo del amperaje
especificado. Conecte el interruptor principal.
Si el fusible se vuelve a fundir inmediatamente,
consulte a un concesionario Yamaha.
Fusibles especificados:
Fusible principal: 30,0 A
Fusible del faro: 15,0 A
Fusible del sistema de encendido: 10,0 A
Fusible de la toma de CC auxiliar: 10,0 A
Fusible del sistema de tracción en
las cuatro ruedas: 3,0 A
Fusible del sistema de
señalización: 10,0 A
Fusible de reserva: 10,0 A
EE.book Page 126 Wednesday, May 11, 2005 1:21 PM

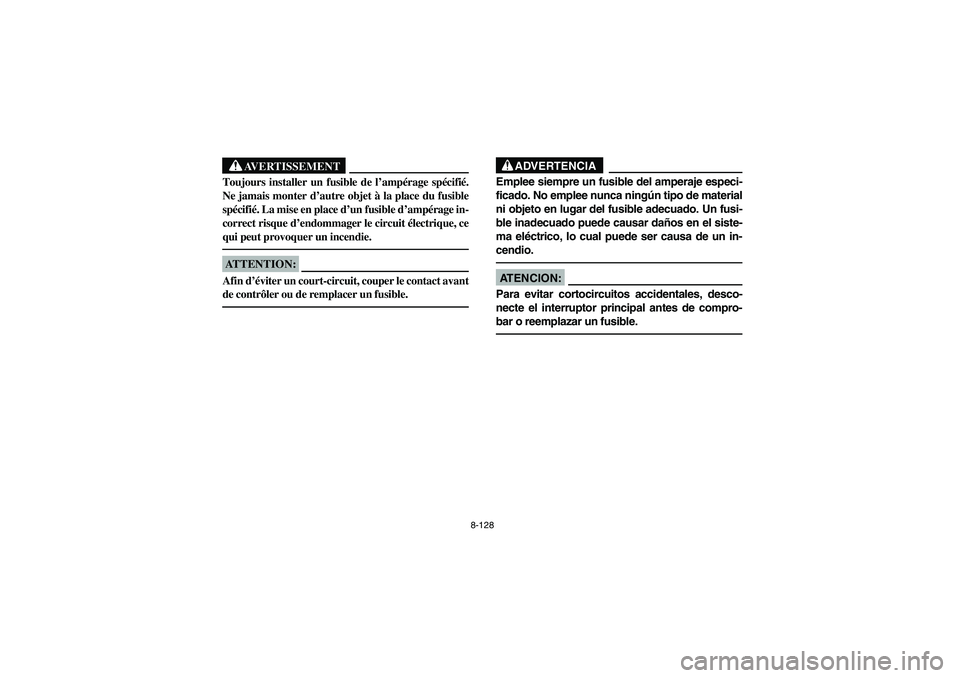

8-128
AVERTISSEMENT
_ Toujours installer un fusible de l’ampérage spécifié.
Ne jamais monter d’autre objet à la place du fusible
spécifié. La mise en place d’un fusible d’ampérage in-
correct risque d’endommager le circuit électrique, ce
qui peut provoquer un incendie. _ATTENTION:_ Afin d’éviter un court-circuit, couper le contact avant
de contrôler ou de remplacer un fusible. _
ADVERTENCIA
_ Emplee siempre un fusible del amperaje especi-
ficado. No emplee nunca ningún tipo de material
ni objeto en lugar del fusible adecuado. Un fusi-
ble inadecuado puede causar daños en el siste-
ma eléctrico, lo cual puede ser causa de un in-
cendio. _AT E N C I O N :_ Para evitar cortocircuitos accidentales, desco-
necte el interruptor principal antes de compro-
bar o reemplazar un fusible. _
EE.book Page 128 Wednesday, May 11, 2005 1:21 PM

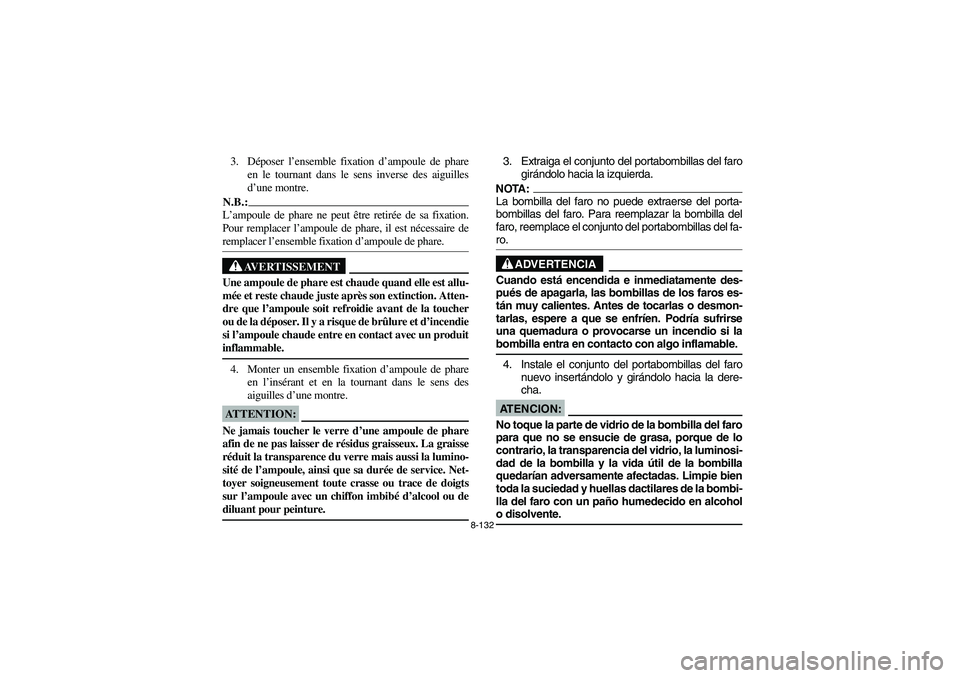

8-132
3. Déposer l’ensemble fixation d’ampoule de phare
en le tournant dans le sens inverse des aiguilles
d’une montre.N.B.:_ L’ampoule de phare ne peut être retirée de sa fixation.
Pour remplacer l’ampoule de phare, il est nécessaire de
remplacer l’ensemble fixation d’ampoule de phare. _
AVERTISSEMENT
_ Une ampoule de phare est chaude quand elle est allu-
mée et reste chaude juste après son extinction. Atten-
dre que l’ampoule soit refroidie avant de la toucher
ou de la déposer. Il y a risque de brûlure et d’incendie
si l’ampoule chaude entre en contact avec un produit
inflammable. _4. Monter un ensemble fixation d’ampoule de phare
en l’insérant et en la tournant dans le sens des
aiguilles d’une montre.ATTENTION:_ Ne jamais toucher le verre d’une ampoule de phare
afin de ne pas laisser de résidus graisseux. La graisse
réduit la transparence du verre mais aussi la lumino-
sité de l’ampoule, ainsi que sa durée de service. Net-
toyer soigneusement toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé d’alcool ou de
diluant pour peinture. _
3. Extraiga el conjunto del portabombillas del faro
girándolo hacia la izquierda.NOTA:_ La bombilla del faro no puede extraerse del porta-
bombillas del faro. Para reemplazar la bombilla del
faro, reemplace el conjunto del portabombillas del fa-
ro. _
ADVERTENCIA
_ Cuando está encendida e inmediatamente des-
pués de apagarla, las bombillas de los faros es-
tán muy calientes. Antes de tocarlas o desmon-
tarlas, espere a que se enfríen. Podría sufrirse
una quemadura o provocarse un incendio si la
bombilla entra en contacto con algo inflamable. _4. Instale el conjunto del portabombillas del faro
nuevo insertándolo y girándolo hacia la dere-
cha.AT E N C I O N :_ No toque la parte de vidrio de la bombilla del faro
para que no se ensucie de grasa, porque de lo
contrario, la transparencia del vidrio, la luminosi-
dad de la bombilla y la vida útil de la bombilla
quedarían adversamente afectadas. Limpie bien
toda la suciedad y huellas dactilares de la bombi-
lla del faro con un paño humedecido en alcohol
o disolvente. _
EE.book Page 132 Wednesday, May 11, 2005 1:21 PM

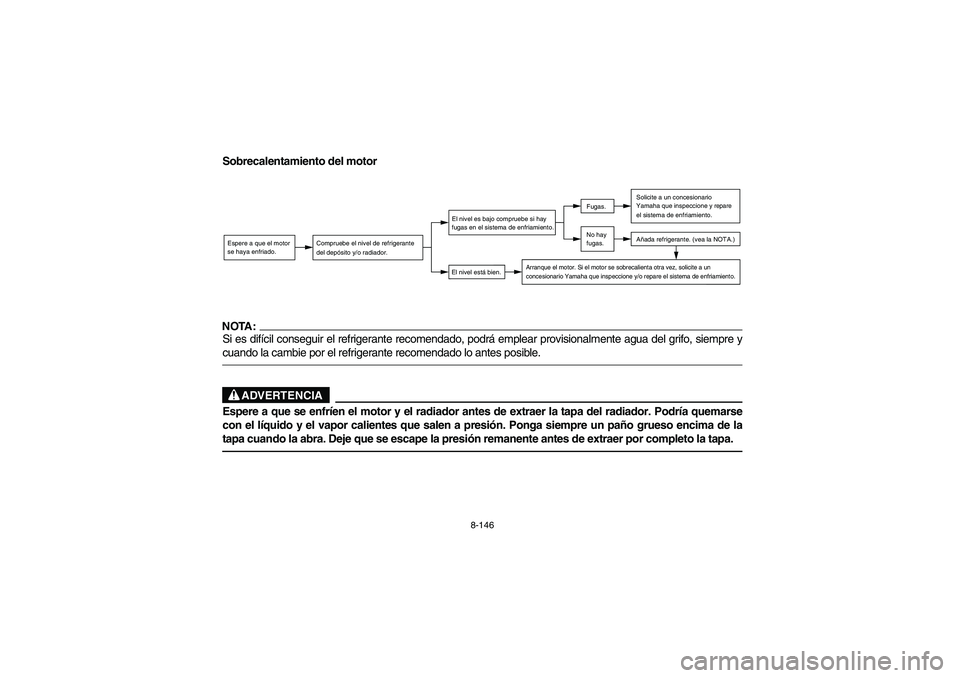

8-146
Sobrecalentamiento del motorNOTA:_ Si es difícil conseguir el refrigerante recomendado, podrá emplear provisionalmente agua del grifo, siempre y
cuando la cambie por el refrigerante recomendado lo antes posible. _
ADVERTENCIA
_ Espere a que se enfríen el motor y el radiador antes de extraer la tapa del radiador. Podría quemarse
con el líquido y el vapor calientes que salen a presión. Ponga siempre un paño grueso encima de la
tapa cuando la abra. Deje que se escape la presión remanente antes de extraer por completo la tapa. _Espere a que el motor
se haya enfriado.
Compruebe el nivel de refrigerante
del depósito y/o radiador.
El nivel está bien.El nivel es bajo compruebe si hay
fugas en el sistema de enfriamiento.
No hay
fugas.Fugas.
Solicite a un concesionario
Yamaha que inspeccione
y repare
el sistema de enfriamiento.Añada refrigerante. (vea la NOTA.)
Arranque el motor. Si el motor se sobrecalienta otra vez, solicite a un
concesionario Yamaha que inspeccione y/o repare el sistema de enfriamiento.
EE.book Page 146 Wednesday, May 11, 2005 1:21 PM

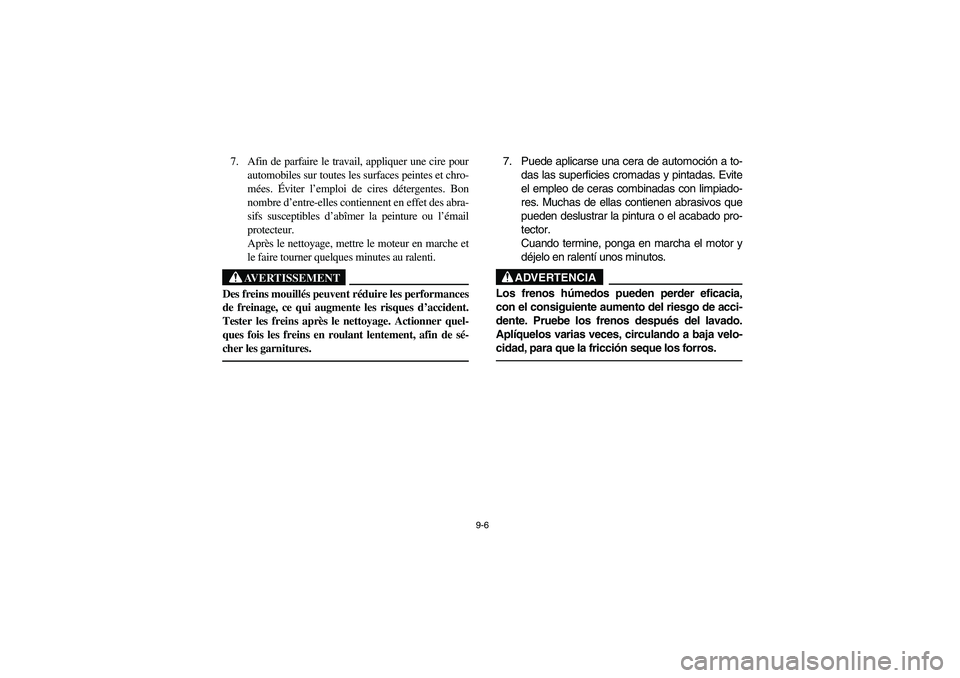

9-6
7. Afin de parfaire le travail, appliquer une cire pour
automobiles sur toutes les surfaces peintes et chro-
mées. Éviter l’emploi de cires détergentes. Bon
nombre d’entre-elles contiennent en effet des abra-
sifs susceptibles d’abîmer la peinture ou l’émail
protecteur.
Après le nettoyage, mettre le moteur en marche et
le faire tourner quelques minutes au ralenti.
AVERTISSEMENT
_ Des freins mouillés peuvent réduire les performances
de freinage, ce qui augmente les risques d’accident.
Tester les freins après le nettoyage. Actionner quel-
ques fois les freins en roulant lentement, afin de sé-
cher les garnitures. _
7. Puede aplicarse una cera de automoción a to-
das las superficies cromadas y pintadas. Evite
el empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado pro-
tector.
Cuando termine, ponga en marcha el motor y
déjelo en ralentí unos minutos.
ADVERTENCIA
_ Los frenos húmedos pueden perder eficacia,
con el consiguiente aumento del riesgo de acci-
dente. Pruebe los frenos después del lavado.
Aplíquelos varias veces, circulando a baja velo-
cidad, para que la fricción seque los forros. _
EE.book Page 6 Wednesday, May 11, 2005 1:21 PM

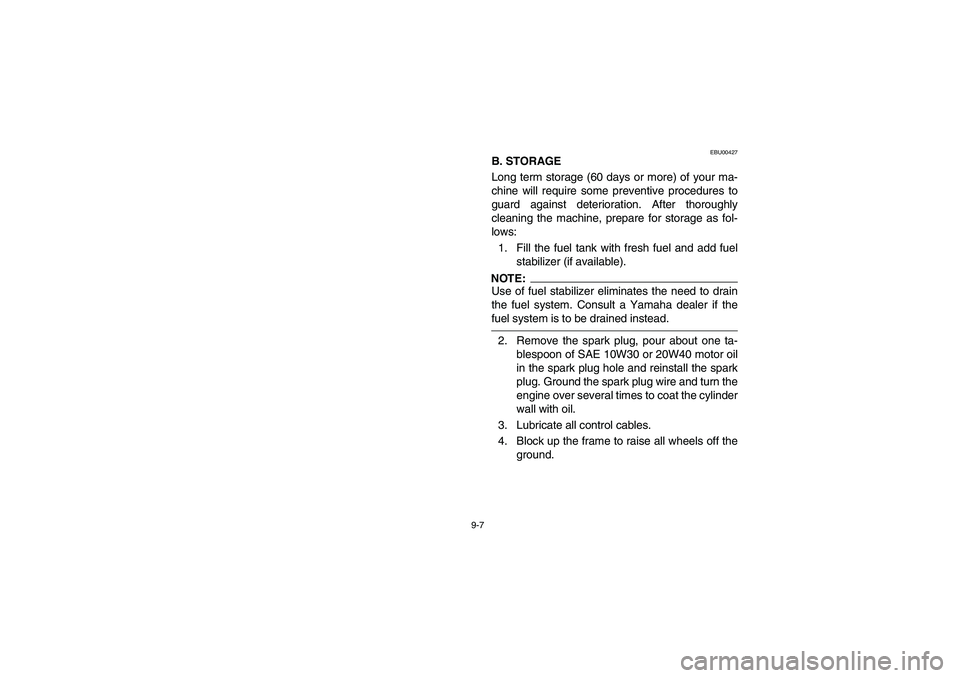

9-7
EBU00427
B. STORAGE
Long term storage (60 days or more) of your ma-
chine will require some preventive procedures to
guard against deterioration. After thoroughly
cleaning the machine, prepare for storage as fol-
lows:
1. Fill the fuel tank with fresh fuel and add fuel
stabilizer (if available).NOTE:Use of fuel stabilizer eliminates the need to drain
the fuel system. Consult a Yamaha dealer if the
fuel system is to be drained instead.2. Remove the spark plug, pour about one ta-
blespoon of SAE 10W30 or 20W40 motor oil
in the spark plug hole and reinstall the spark
plug. Ground the spark plug wire and turn the
engine over several times to coat the cylinder
wall with oil.
3. Lubricate all control cables.
4. Block up the frame to raise all wheels off the
ground.
EE.book Page 7 Wednesday, May 11, 2005 1:21 PM

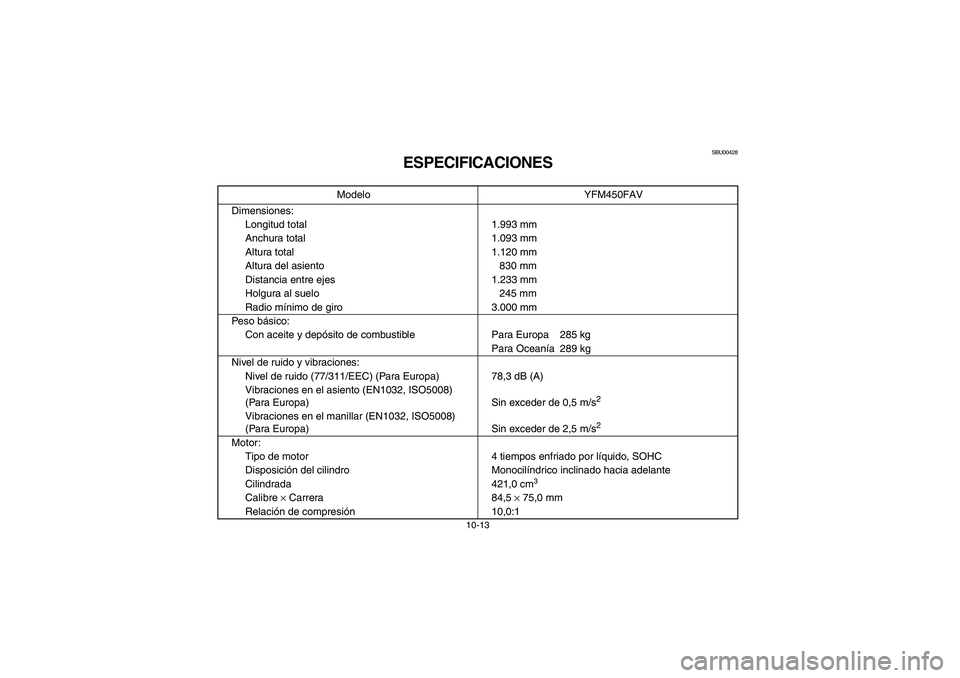

10-13
SBU00428
ESPECIFICACIONES
Modelo YFM450FAV
Dimensiones:
Longitud total 1.993 mm
Anchura total 1.093 mm
Altura total 1.120 mm
Altura del asiento 830 mm
Distancia entre ejes 1.233 mm
Holgura al suelo 245 mm
Radio mínimo de giro 3.000 mm
Peso básico:
Con aceite y depósito de combustible Para Europa 285 kg
Para Oceanía 289 kg
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) (Para Europa) 78,3 dB (A)
Vibraciones en el asiento (EN1032, ISO5008)
(Para Europa) Sin exceder de 0,5 m/s
2
Vibraciones en el manillar (EN1032, ISO5008)
(Para Europa) Sin exceder de 2,5 m/s2
Motor:
Tipo de motor 4 tiempos enfriado por líquido, SOHC
Disposición del cilindro Monocilíndrico inclinado hacia adelante
Cilindrada 421,0 cm
3
Calibre
× Carrera 84,5
× 75,0 mm
Relación de compresión 10,0:1
EE.book Page 13 Wednesday, May 11, 2005 1:21 PM

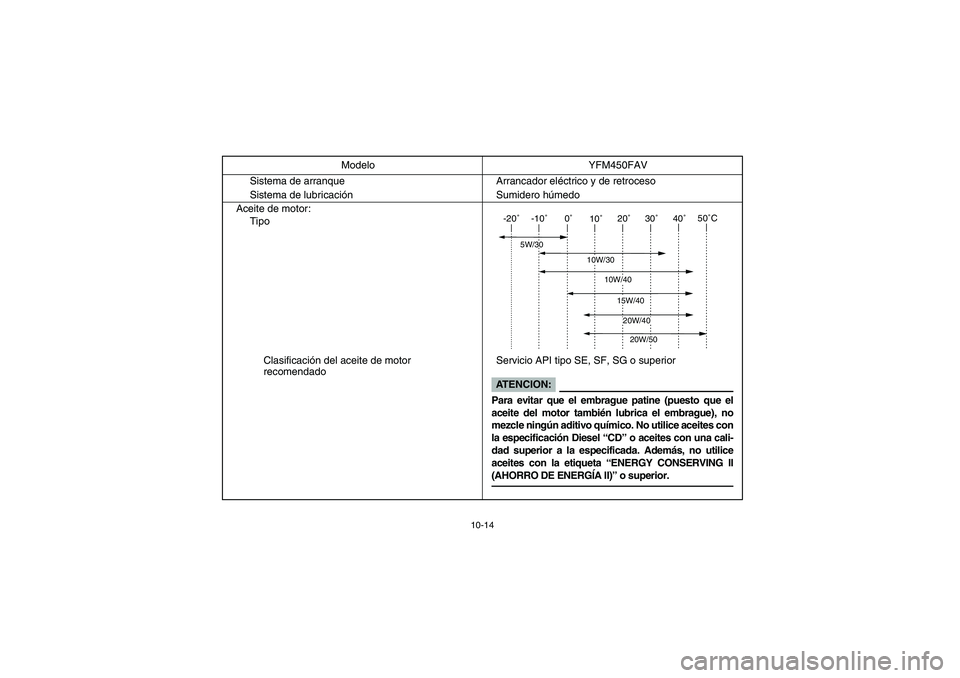

10-14
Sistema de arranque Arrancador eléctrico y de retroceso
Sistema de lubricación Sumidero húmedo
Aceite de motor:
Tipo
Clasificación del aceite de motor
recomendadoServicio API tipo SE, SF, SG o superior Modelo YFM450FAV
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no
mezcle ningún aditivo químico. No utilice aceites con
la especificación Diesel “CD” o aceites con una cali-
dad superior a la especificada. Además, no utilice
aceites con la etiqueta “ENERGY CONSERVING II
(AHORRO DE ENERGÍA II)” o superior.
EE.book Page 14 Wednesday, May 11, 2005 1:21 PM

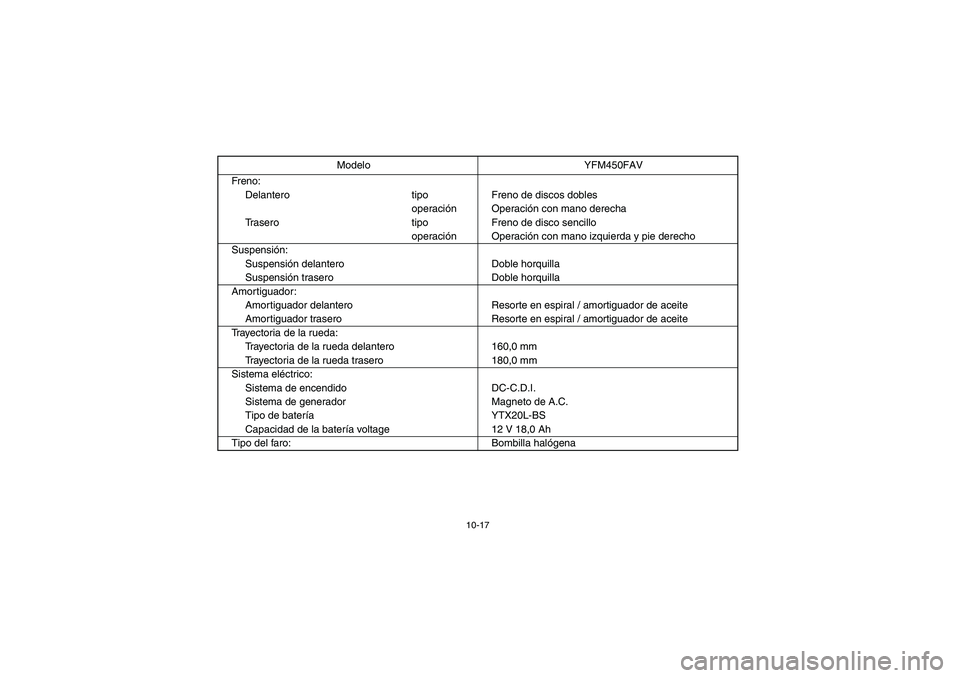

10-17
Freno:
Delantero tipo Freno de discos dobles
operaciónOperación con mano derecha
Trasero tipo Freno de disco sencillo
operaciónOperación con mano izquierda y pie derecho
Suspensión:
Suspensión delantero Doble horquilla
Suspensión trasero Doble horquilla
Amortiguador:
Amortiguador delantero Resorte en espiral / amortiguador de aceite
Amortiguador trasero Resorte en espiral / amortiguador de aceite
Trayectoria de la rueda:
Trayectoria de la rueda delantero 160,0 mm
Trayectoria de la rueda trasero 180,0 mm
Sistema eléctrico:
Sistema de encendido DC-C.D.I.
Sistema de generador Magneto de A.C.
Tipo de batería YTX20L-BS
Capacidad de la batería voltage 12 V 18,0 Ah
Tipo del faro: Bombilla halógena Modelo YFM450FAV
EE.book Page 17 Wednesday, May 11, 2005 1:21 PM
