ESP YAMAHA KODIAK 450 2006 Service Manual

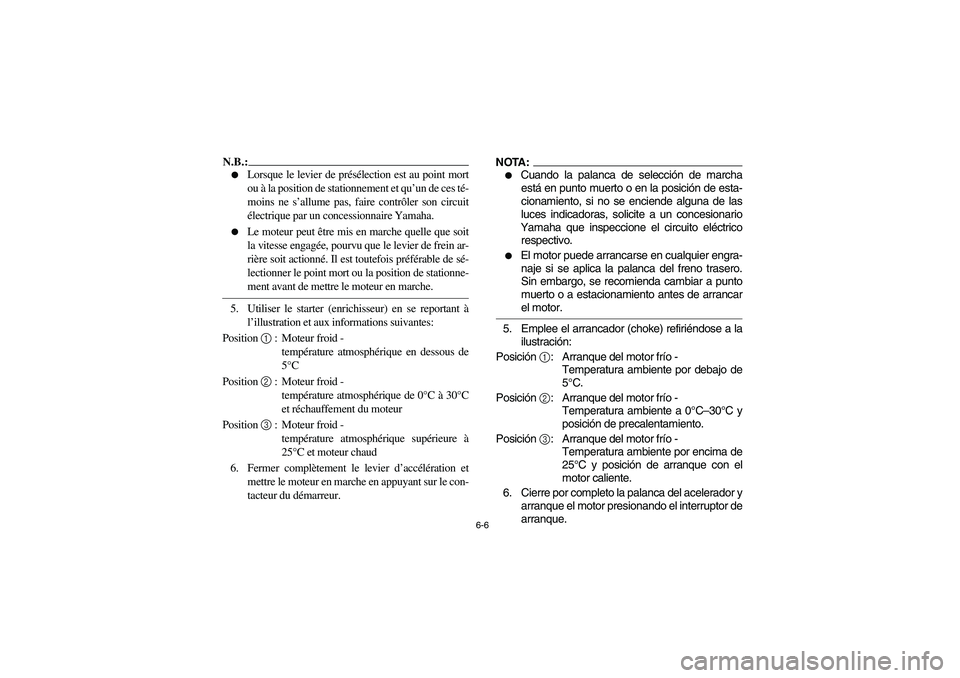

6-6
N.B.:_

Lorsque le levier de présélection est au point mort
ou à la position de stationnement et qu’un de ces té-
moins ne s’allume pas, faire contrôler son circuit
électrique par un concessionnaire Yamaha.


Le moteur peut être mis en marche quelle que soit
la vitesse engagée, pourvu que le levier de frein ar-
rière soit actionné. Il est toutefois préférable de sé-
lectionner le point mort ou la position de stationne-
ment avant de mettre le moteur en marche.
_5. Utiliser le starter (enrichisseur) en se reportant à
l’illustration et aux informations suivantes:
Position 1
: Moteur froid -
température atmosphérique en dessous de
5°C
Position 2
: Moteur froid -
température atmosphérique de 0°C à 30°C
et réchauffement du moteur
Position 3
: Moteur froid -
température atmosphérique supérieure à
25°C et moteur chaud
6. Fermer complètement le levier d’accélération et
mettre le moteur en marche en appuyant sur le con-
tacteur du démarreur.
NOTA:_

Cuando la palanca de selección de marcha
está en punto muerto o en la posición de esta-
cionamiento, si no se enciende alguna de las
luces indicadoras, solicite a un concesionario
Yamaha que inspeccione el circuito eléctrico
respectivo.


El motor puede arrancarse en cualquier engra-
naje si se aplica la palanca del freno trasero.
Sin embargo, se recomienda cambiar a punto
muerto o a estacionamiento antes de arrancar
el motor.
_5. Emplee el arrancador (choke) refiriéndose a la
ilustración:
Posición
1: Arranque del motor frío -
Temperatura ambiente por debajo de
5°C.
Posición
2: Arranque del motor frío -
Temperatura ambiente a 0°C–30°C y
posición de precalentamiento.
Posición
3: Arranque del motor frío -
Temperatura ambiente por encima de
25°C y posición de arranque con el
motor caliente.
6. Cierre por completo la palanca del acelerador y
arranque el motor presionando el interruptor de
arranque.
EE.book Page 6 Wednesday, May 11, 2005 1:21 PM

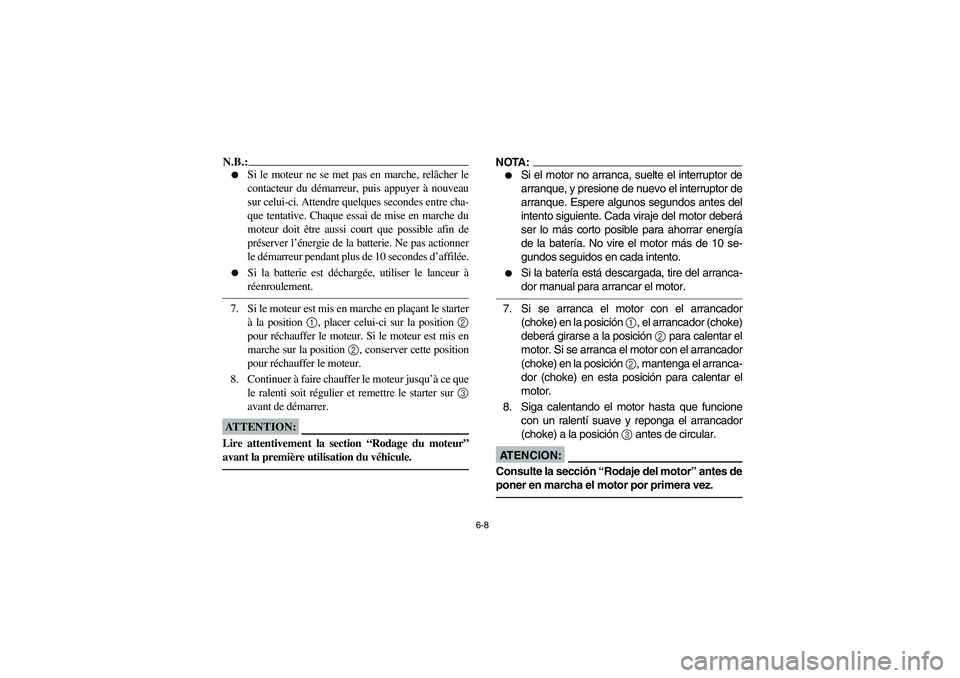

6-8
N.B.:_

Si le moteur ne se met pas en marche, relâcher le
contacteur du démarreur, puis appuyer à nouveau
sur celui-ci. Attendre quelques secondes entre cha-
que tentative. Chaque essai de mise en marche du
moteur doit être aussi court que possible afin de
préserver l’énergie de la batterie. Ne pas actionner
le démarreur pendant plus de 10 secondes d’affilée.


Si la batterie est déchargée, utiliser le lanceur à
réenroulement.
_7. Si le moteur est mis en marche en plaçant le starter
à la position 1
, placer celui-ci sur la position 2
pour réchauffer le moteur. Si le moteur est mis en
marche sur la position 2
, conserver cette position
pour réchauffer le moteur.
8. Continuer à faire chauffer le moteur jusqu’à ce que
le ralenti soit régulier et remettre le starter sur 3
avant de démarrer.ATTENTION:_ Lire attentivement la section “Rodage du moteur”
avant la première utilisation du véhicule. _
NOTA:_

Si el motor no arranca, suelte el interruptor de
arranque, y presione de nuevo el interruptor de
arranque. Espere algunos segundos antes del
intento siguiente. Cada viraje del motor deberá
ser lo más corto posible para ahorrar energía
de la batería. No vire el motor más de 10 se-
gundos seguidos en cada intento.


Si la batería está descargada, tire del arranca-
dor manual para arrancar el motor.
_7. Si se arranca el motor con el arrancador
(choke) en la posición
1, el arrancador (choke)
deberá girarse a la posición
2 para calentar el
motor. Si se arranca el motor con el arrancador
(choke) en la posición
2, mantenga el arranca-
dor (choke) en esta posición para calentar el
motor.
8. Siga calentando el motor hasta que funcione
con un ralentí suave y reponga el arrancador
(choke) a la posición
3 antes de circular.AT E N C I O N :_ Consulte la sección “Rodaje del motor” antes de
poner en marcha el motor por primera vez. _
EE.book Page 8 Wednesday, May 11, 2005 1:21 PM

6-9
EBU00180
Starting a warm engine
To start a warm engine, refer to the “Starting a cold
engine” section. The starter (choke) should not be
used. The throttle should be opened slightly.
EBU00182
Warming up
To get maximum engine life, always warm up the
engine before starting off. Never accelerate hard
with a cold engine! To see whether or not the en-
gine is warm, check if it responds to the throttle
normally with the starter (choke) turned off.
EE.book Page 9 Wednesday, May 11, 2005 1:21 PM

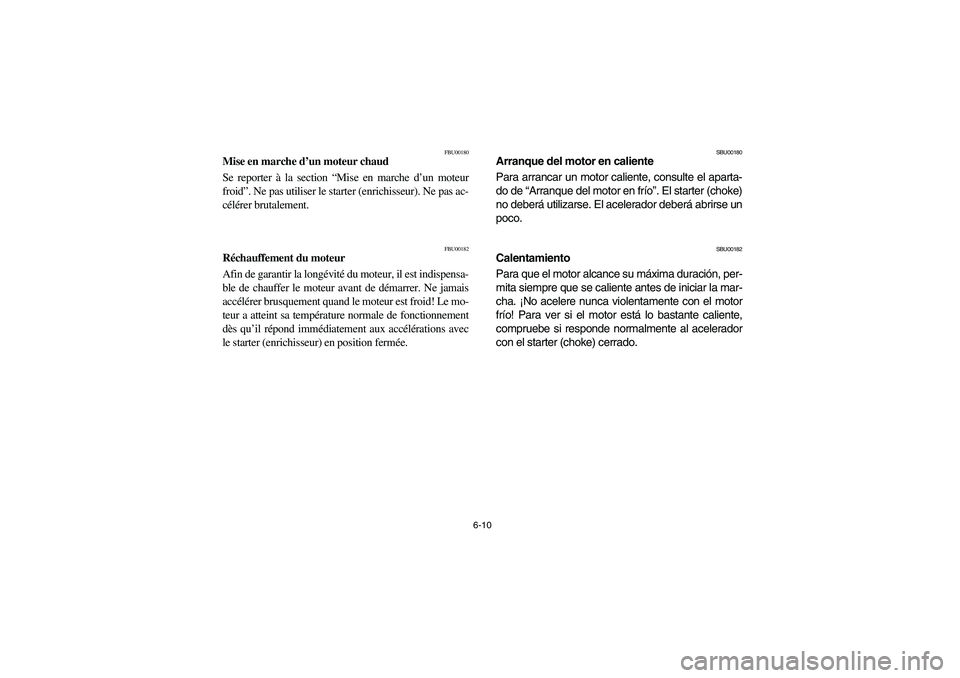

6-10
FBU00180
Mise en marche d’un moteur chaud
Se reporter à la section “Mise en marche d’un moteur
froid”. Ne pas utiliser le starter (enrichisseur). Ne pas ac-
célérer brutalement.
FBU00182
Réchauffement du moteur
Afin de garantir la longévité du moteur, il est indispensa-
ble de chauffer le moteur avant de démarrer. Ne jamais
accélérer brusquement quand le moteur est froid! Le mo-
teur a atteint sa température normale de fonctionnement
dès qu’il répond immédiatement aux accélérations avec
le starter (enrichisseur) en position fermée.
SBU00180
Arranque del motor en caliente
Para arrancar un motor caliente, consulte el aparta-
do de “Arranque del motor en frío”. El starter (choke)
no deberá utilizarse. El acelerador deberá abrirse un
poco.
SBU00182
Calentamiento
Para que el motor alcance su máxima duración, per-
mita siempre que se caliente antes de iniciar la mar-
cha. ¡No acelere nunca violentamente con el motor
frío! Para ver si el motor está lo bastante caliente,
compruebe si responde normalmente al acelerador
con el starter (choke) cerrado.
EE.book Page 10 Wednesday, May 11, 2005 1:21 PM

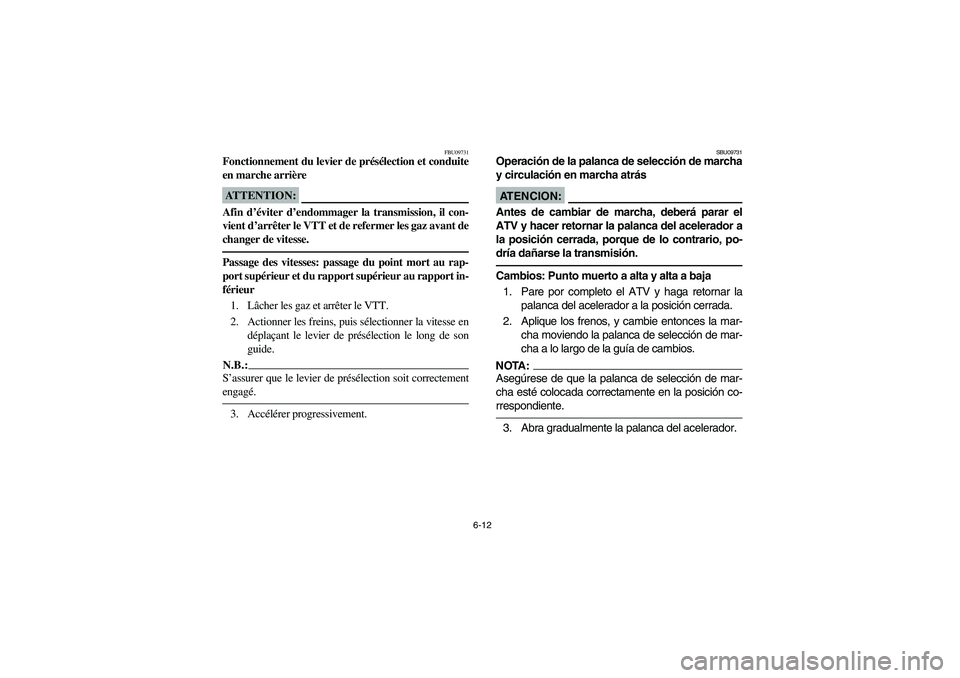

6-12
FBU09731
Fonctionnement du levier de présélection et conduite
en marche arrièreATTENTION:_ Afin d’éviter d’endommager la transmission, il con-
vient d’arrêter le VTT et de refermer les gaz avant de
changer de vitesse. _Passage des vitesses: passage du point mort au rap-
port supérieur et du rapport supérieur au rapport in-
férieur
1. Lâcher les gaz et arrêter le VTT.
2. Actionner les freins, puis sélectionner la vitesse en
déplaçant le levier de présélection le long de son
guide.N.B.:_ S’assurer que le levier de présélection soit correctement
engagé. _3. Accélérer progressivement.
SBU09731
Operación de la palanca de selección de marcha
y circulación en marcha atrásAT E N C I O N :_ Antes de cambiar de marcha, deberá parar el
ATV y hacer retornar la palanca del acelerador a
la posición cerrada, porque de lo contrario, po-
dría dañarse la transmisión. _Cambios: Punto muerto a alta y alta a baja
1. Pare por completo el ATV y haga retornar la
palanca del acelerador a la posición cerrada.
2. Aplique los frenos, y cambie entonces la mar-
cha moviendo la palanca de selección de mar-
cha a lo largo de la guía de cambios.NOTA:_ Asegúrese de que la palanca de selección de mar-
cha esté colocada correctamente en la posición co-
rrespondiente. _3. Abra gradualmente la palanca del acelerador.
EE.book Page 12 Wednesday, May 11, 2005 1:21 PM

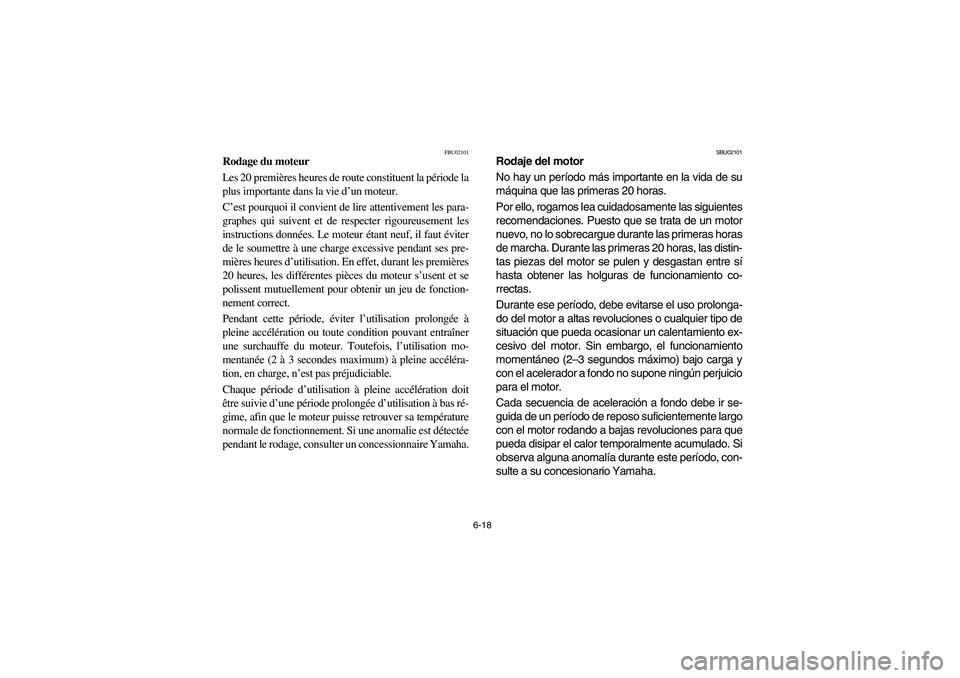

6-18
FBU02101
Rodage du moteur
Les 20 premières heures de route constituent la période la
plus importante dans la vie d’un moteur.
C’est pourquoi il convient de lire attentivement les para-
graphes qui suivent et de respecter rigoureusement les
instructions données. Le moteur étant neuf, il faut éviter
de le soumettre à une charge excessive pendant ses pre-
mières heures d’utilisation. En effet, durant les premières
20 heures, les différentes pièces du moteur s’usent et se
polissent mutuellement pour obtenir un jeu de fonction-
nement correct.
Pendant cette période, éviter l’utilisation prolongée à
pleine accélération ou toute condition pouvant entraîner
une surchauffe du moteur. Toutefois, l’utilisation mo-
mentanée (2 à 3 secondes maximum) à pleine accéléra-
tion, en charge, n’est pas préjudiciable.
Chaque période d’utilisation à pleine accélération doit
être suivie d’une période prolongée d’utilisation à bas ré-
gime, afin que le moteur puisse retrouver sa température
normale de fonctionnement. Si une anomalie est détectée
pendant le rodage, consulter un concessionnaire Yamaha.
SBU02101
Rodaje del motor
No hay un período más importante en la vida de su
máquina que las primeras 20 horas.
Por ello, rogamos lea cuidadosamente las siguientes
recomendaciones. Puesto que se trata de un motor
nuevo, no lo sobrecargue durante las primeras horas
de marcha. Durante las primeras 20 horas, las distin-
tas piezas del motor se pulen y desgastan entre sí
hasta obtener las holguras de funcionamiento co-
rrectas.
Durante ese período, debe evitarse el uso prolonga-
do del motor a altas revoluciones o cualquier tipo de
situación que pueda ocasionar un calentamiento ex-
cesivo del motor. Sin embargo, el funcionamiento
momentáneo (2–3 segundos máximo) bajo carga y
con el acelerador a fondo no supone ningún perjuicio
para el motor.
Cada secuencia de aceleración a fondo debe ir se-
guida de un período de reposo suficientemente largo
con el motor rodando a bajas revoluciones para que
pueda disipar el calor temporalmente acumulado. Si
observa alguna anomalía durante este período, con-
sulte a su concesionario Yamaha.
EE.book Page 18 Wednesday, May 11, 2005 1:21 PM

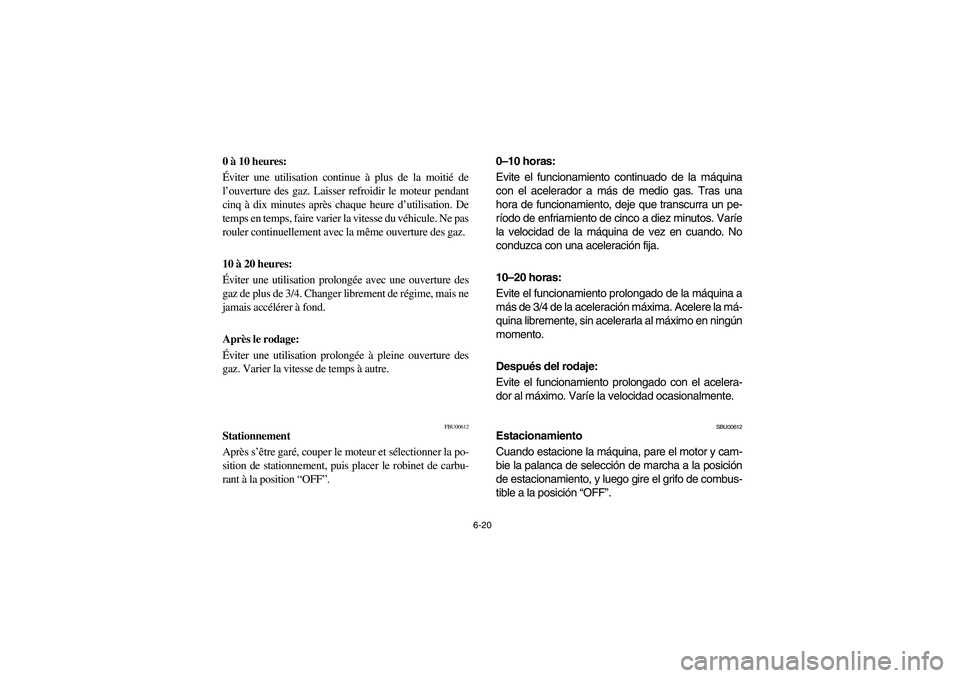

6-20
0 à 10 heures:
Éviter une utilisation continue à plus de la moitié de
l’ouverture des gaz. Laisser refroidir le moteur pendant
cinq à dix minutes après chaque heure d’utilisation. De
temps en temps, faire varier la vitesse du véhicule. Ne pas
rouler continuellement avec la même ouverture des gaz.
10 à 20 heures:
Éviter une utilisation prolongée avec une ouverture des
gaz de plus de 3/4. Changer librement de régime, mais ne
jamais accélérer à fond.
Après le rodage:
Éviter une utilisation prolongée à pleine ouverture des
gaz. Varier la vitesse de temps à autre.
FBU00612
Stationnement
Après s’être garé, couper le moteur et sélectionner la po-
sition de stationnement, puis placer le robinet de carbu-
rant à la position “OFF”.0–10 horas:
Evite el funcionamiento continuado de la máquina
con el acelerador a más de medio gas. Tras una
hora de funcionamiento, deje que transcurra un pe-
ríodo de enfriamiento de cinco a diez minutos. Varíe
la velocidad de la máquina de vez en cuando. No
conduzca con una aceleración fija.
10–20 horas:
Evite el funcionamiento prolongado de la máquina a
más de 3/4 de la aceleración máxima. Acelere la má-
quina libremente, sin acelerarla al máximo en ningún
momento.
Después del rodaje:
Evite el funcionamiento prolongado con el acelera-
dor al máximo. Varíe la velocidad ocasionalmente.
SBU00612
Estacionamiento
Cuando estacione la máquina, pare el motor y cam-
bie la palanca de selección de marcha a la posición
de estacionamiento, y luego gire el grifo de combus-
tible a la posición “OFF”.
EE.book Page 20 Wednesday, May 11, 2005 1:21 PM

6-30

Ne pas dépasser le poids maximum autorisé pour le
dispositif d’attelage. Établir le poids du dispositif
d’attelage avec un pèse-personne. Mettre le dispositif
de la remorque chargée sur le pèse-personne en
veillant à ce qu’il soit bien à la hauteur du crochet. Si
nécessaire, réduire la charge dans la remorque afin
d’alléger le poids sur le crochet.
Lors du transport d’une charge et d’un remorquage,
inclure le poids du dispositif d’attelage dans le poids
total admissible.


Placer le chargement sur les porte-bagages aussi près

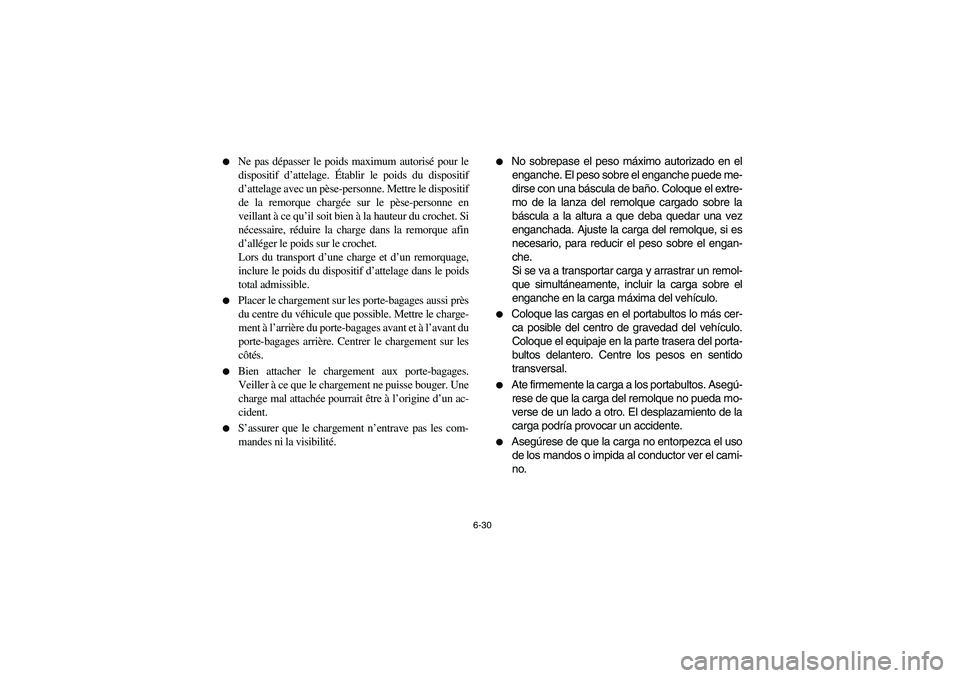

du centre du véhicule que possible. Mettre le charge-
ment à l’arrière du porte-bagages avant et à l’avant du
porte-bagages arrière. Centrer le chargement sur les
côtés.


Bien attacher le chargement aux porte-bagages.
Veiller à ce que le chargement ne puisse bouger. Une
charge mal attachée pourrait être à l’origine d’un ac-
cident.


S’assurer que le chargement n’entrave pas les com-
mandes ni la visibilité.


No sobrepase el peso máximo autorizado en el
enganche. El peso sobre el enganche puede me-
dirse con una báscula de baño. Coloque el extre-
mo de la lanza del remolque cargado sobre la
báscula a la altura a que deba quedar una vez
enganchada. Ajuste la carga del remolque, si es
necesario, para reducir el peso sobre el engan-
che.
Si se va a transportar carga y arrastrar un remol-
que simultáneamente, incluir la carga sobre el
enganche en la carga máxima del vehículo.


Coloque las cargas en el portabultos lo más cer-
ca posible del centro de gravedad del vehículo.
Coloque el equipaje en la parte trasera del porta-
bultos delantero. Centre los pesos en sentido
transversal.


Ate firmemente la carga a los portabultos. Asegú-
rese de que la carga del remolque no pueda mo-
verse de un lado a otro. El desplazamiento de la
carga podría provocar un accidente.


Asegúrese de que la carga no entorpezca el uso
de los mandos o impida al conductor ver el cami-
no.
EE.book Page 30 Wednesday, May 11, 2005 1:21 PM

7-4
FBU15501

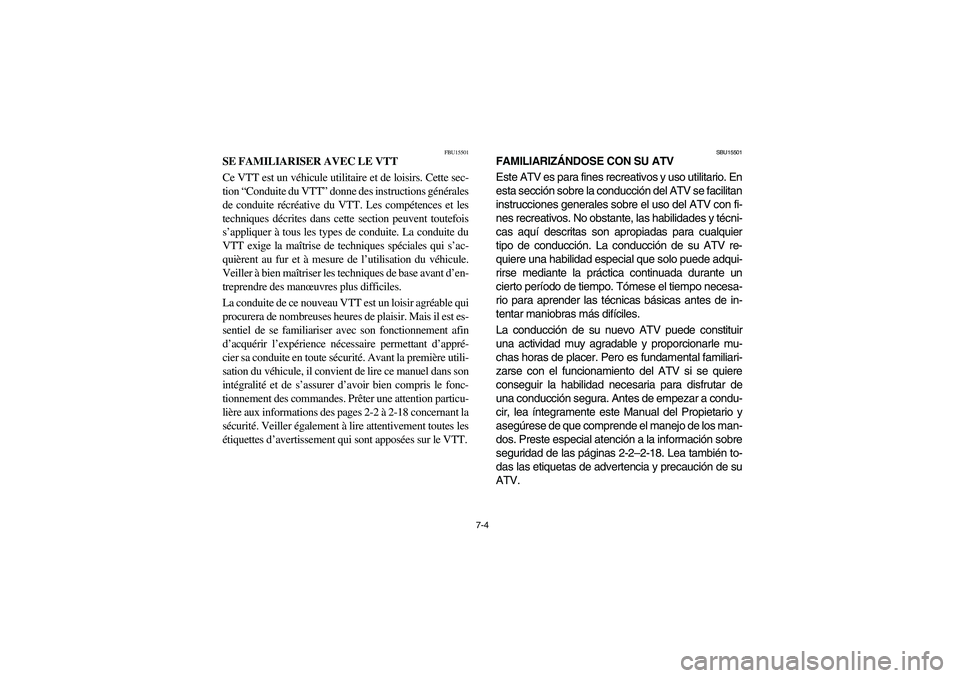

SE FAMILIARISER AVEC LE VTT
Ce VTT est un véhicule utilitaire et de loisirs. Cette sec-
tion “Conduite du VTT” donne des instructions générales
de conduite récréative du VTT. Les compétences et les
techniques décrites dans cette section peuvent toutefois
s’appliquer à tous les types de conduite. La conduite du
VTT exige la maîtrise de techniques spéciales qui s’ac-
quièrent au fur et à mesure de l’utilisation du véhicule.
Veiller à bien maîtriser les techniques de base avant d’en-
treprendre des manœuvres plus difficiles.
La conduite de ce nouveau VTT est un loisir agréable qui
procurera de nombreuses heures de plaisir. Mais il est es-
sentiel de se familiariser avec son fonctionnement afin
d’acquérir l’expérience nécessaire permettant d’appré-
cier sa conduite en toute sécurité. Avant la première utili-
sation du véhicule, il convient de lire ce manuel dans son
intégralité et de s’assurer d’avoir bien compris le fonc-
tionnement des commandes. Prêter une attention particu-
lière aux informations des pages 2-2 à 2-18 concernant la
sécurité. Veiller également à lire attentivement toutes les
étiquettes d’avertissement qui sont apposées sur le VTT.
SBU15501
FAMILIARIZÁNDOSE CON SU ATV
Este ATV es para fines recreativos y uso utilitario. En
esta sección sobre la conducción del ATV se facilitan
instrucciones generales sobre el uso del ATV con fi-
nes recreativos. No obstante, las habilidades y técni-
cas aquí descritas son apropiadas para cualquier
tipo de conducción. La conducción de su ATV re-
quiere una habilidad especial que solo puede adqui-
rirse mediante la práctica continuada durante un
cierto período de tiempo. Tómese el tiempo necesa-
rio para aprender las técnicas básicas antes de in-
tentar maniobras más difíciles.
La conducción de su nuevo ATV puede constituir
una actividad muy agradable y proporcionarle mu-
chas horas de placer. Pero es fundamental familiari-
zarse con el funcionamiento del ATV si se quiere
conseguir la habilidad necesaria para disfrutar de
una conducción segura. Antes de empezar a condu-
cir, lea íntegramente este Manual del Propietario y
asegúrese de que comprende el manejo de los man-
dos. Preste especial atención a la información sobre
seguridad de las páginas 2-2–2-18. Lea también to-
das las etiquetas de advertencia y precaución de su
ATV.
EE.book Page 4 Wednesday, May 11, 2005 1:21 PM

7-8

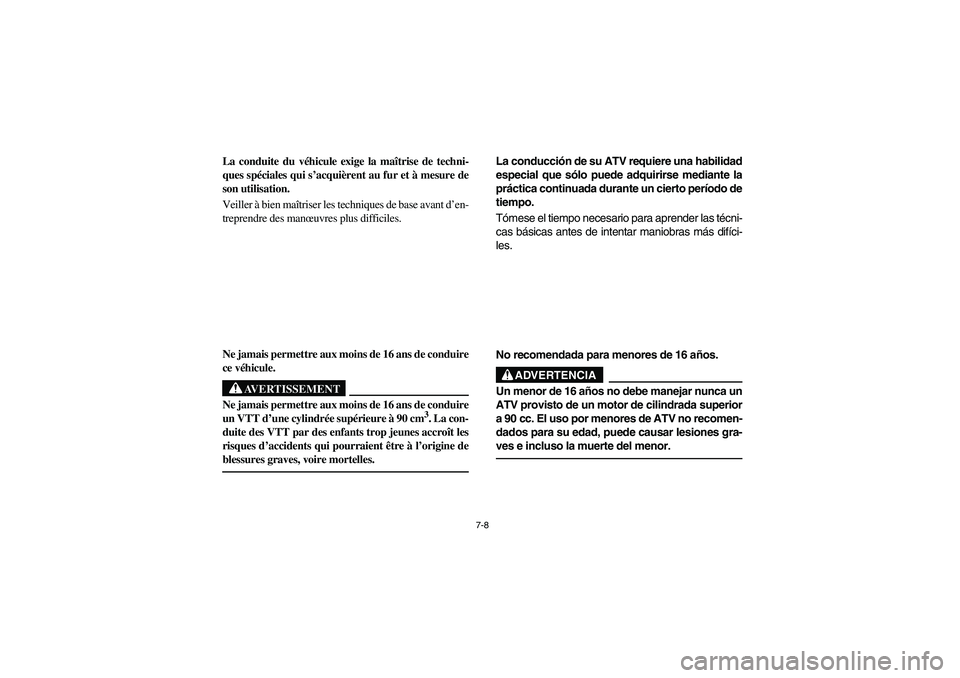

La conduite du véhicule exige la maîtrise de techni-
ques spéciales qui s’acquièrent au fur et à mesure de
son utilisation.
Veiller à bien maîtriser les techniques de base avant d’en-
treprendre des manœuvres plus difficiles.
Ne jamais permettre aux moins de 16 ans de conduire
ce véhicule.
AVERTISSEMENT
_ Ne jamais permettre aux moins de 16 ans de conduire
un VTT d’une cylindrée supérieure à 90 cm
3. La con-
duite des VTT par des enfants trop jeunes accroît les
risques d’accidents qui pourraient être à l’origine de
blessures graves, voire mortelles.
_
La conducción de su ATV requiere una habilidad
especial que sólo puede adquirirse mediante la
práctica continuada durante un cierto período de
tiempo.
Tómese el tiempo necesario para aprender las técni-
cas básicas antes de intentar maniobras más difíci-
les.
No recomendada para menores de 16 años.
ADVERTENCIA
_ Un menor de 16 años no debe manejar nunca un
ATV provisto de un motor de cilindrada superior
a 90 cc. El uso por menores de ATV no recomen-
dados para su edad, puede causar lesiones gra-
ves e incluso la muerte del menor. _
EE.book Page 8 Wednesday, May 11, 2005 1:21 PM
